Уровень с пузырьком
Номер патента: 388
Опубликовано: 15.09.1924
Автор: Суржик
МПК: G01C 9/26
...нанесения градусов на кольцо, возможно измерять угол отклонения от горизонта. Наружный обод стеклянной трубкиснабжен ребром т, которым она укрепляется в металлической оправе или подставке (фиг. 2, 3 и 4),виды стеклян сбоку, сверху на фиг. 2 -у; на фиг. 3 -и Уровеприменен ки з, сн ребром г в металл или пОПс отличающийся еклянной трубужному ободу ее укрепления евянной оправе ь с пузырьком нем кольцевой с абженной по на служащим для ической или дер тавке,Предлагаемый уровень имеет целью как устанавливание в горизонтальное положение, так и определение угла на клона к горизонту.На фиг. 1 изображеныного кольца для уровняи в поперечном разрезе;вид уровня с оправой снизпоперечный разрез и на фиг. 4 - вид сбоку,Кольцевая стеклянная трубка(фиг...
Приспособление для записи на ленте показаний кругов теодолита
Номер патента: 4793
Опубликовано: 15.09.1924
Автор: Гольцман
МПК: G01C 1/02, G01C 9/26
Метки: записи, кругов, ленте, показаний, теодолита
...Действие патентараспространяется на 15 лет от 15 сентября 1924 года.Для автоматической непрерывной Для чтения записи служит масзаписи на ленте угловых показаний штабик с соответствующими делепо кругам теодолита предлагается ниями; целые ветви, пересекающиеприспособление, показанное на ленту, соответствуют изменению углачертеже, где фиг, 1 изображает на величинсхему приспособления в плане,фиг. 2 - вид исписанной ленты. Пишущим острием служит, какНа фиг. 1 литера А обозначаетобычно, карандаш или перо. Текуодин из кругов теодолита. По окруж-щее время отмечается на лентености круга радиуса Я установленыобычным способом.перпендикулярно к плоскости кру- ,га А и равноотстоящие друг отдруга пишущие острия а,Лента В, ширина которой...
Приспособление для защиты уровня геодезических инструментов от нагревания солнцем
Номер патента: 12421
Опубликовано: 31.12.1929
Автор: Клевезаль
МПК: G01C 9/26
Метки: геодезических, защиты, инструментов, нагревания, солнцем, уровня
...с тем, чтобы достигнуть большей точности установки инструмента,На чертеже фиг. 1 изображает вид приспособления спереди; фиг. 2 - поперечный разрез по аб на фиг. 1; фиг. 3 - частичный продольный разрез приспособления и фиг. 4 - поперечный разрез видоизмененного приспособдения.Уровень 3 помещае 1 ся в трубке 1, имеющей отверстие 2 для наблюдения и врашающейся в круглых обоймах 4 двух коробчатых стоек 5, укрепленных на линейке мивеллира. При надлежащем повороте трубки 1 возможно предохранить уровень 8 от непосредственного действия солнечных лучей и тем предупредить смещение пузырька от неравномерного расширения жидкости. Охлаждение уровня циркуляцией воздуха достигается применением вентиляционной щели 6 (фиг. 4),Предмет патента.1....
Электронный уровень
Номер патента: 172061
Опубликовано: 01.01.1965
Авторы: Боровиков, Комаров, Уточкин
МПК: G01C 9/26
Метки: уровень, электронный
...с оставлением газового пузырька 2 жидкостью 8 с большой диэлектрической проницаемостью и малои вязкостью, Внутри ампулы помещены дифференциальные электроды (пластины) 4 и б. Полученный дифференциальный конденсатор включен в плечи дифферен циальной мостовой схемы, образованной индуктивностью обоих плеч вторичной обмотки трансформатора Трт и емкостями С, и Св конденсатора. Сигнал рассогласования, возникающий при разбалансировке дифференциаль ного моста в результате наклона уровня, подается на катодный повторитель, собранный на лампе Л,. Амплитудно-фазовый детектор собран по ключевой схеме на лампах Ла и Л,.Опорное напряжение подается от генератора, 15 построенного по симметричной схеме на лампах Лв, на сетки ключевых триодов детектора...
Датчик угла отклонения от вертикали
Номер патента: 338784
Опубликовано: 01.01.1972
Авторы: Анохина, Бел, Биб, Флек
МПК: G01C 9/26
Метки: вертикали, датчик, отклонения, угла
...колебаний электролита для регулировки динамических свойств преобразователя.В датчике полость корпуса имеет не чаше- образную форму, а выпольена в виде кольцевого канала, вдоль стеок которого расположены попарно один цротив другого электроды, а в канале размещено устройство для создания местного регулируемого тидравлического сопротивления, вььполенного, например, в виде поворотной заслонки,2На фиг. 1 приведена прицпиальная схемадатчика; на фиг. 2 - разрез его по А - А; нафиг. 3 - сечение ао Б - Б. В корпусе 1 ьиз эле риала жестко закреп дов 2, с контактными се выполнен кольцево которого образована 10 канал неполностью который соприкасает электродов. В кольце поворотная заслонка прокладки 6. Отверст крепления датчвка.При изменении угла...
Устройство для измерения углов наклона
Номер патента: 1075996
Опубликовано: 23.02.1984
Автор: Зигфрид
МПК: G01C 9/26
...узел сопряжения, варианты построения.Устройство 1 содержит цилиндрический уровень 2, представляющий собой ампулу 3 с воздушным пузырьком 4, выполненный как одно целое с основанием 5. Противолежащий основанию конец 6 уровня после заливки, например, спиртом эапаивается с образованием фестона 7. На верхней стороне 8 ампулы 3 находятся две шкалы 9 и 10, обеспечивающие считывание положения обоих противолежащих в продольном направлении концов заключенного в ней воздушного пузырька 4. Этот воздушный пузырек стремится переместиться на самое высокое место вьпалифованной во внутренней стенке уровня вогнутости с большим радиусом.Ампула 3 заключена в гильзе 11, Фиксация в корпусе - гильзе 11 может осуществляться с помоцью заливки концов уровня...
Индикатор положения горизонта
Номер патента: 1103073
Опубликовано: 15.07.1984
МПК: G01C 9/26
Метки: горизонта, индикатор, положения

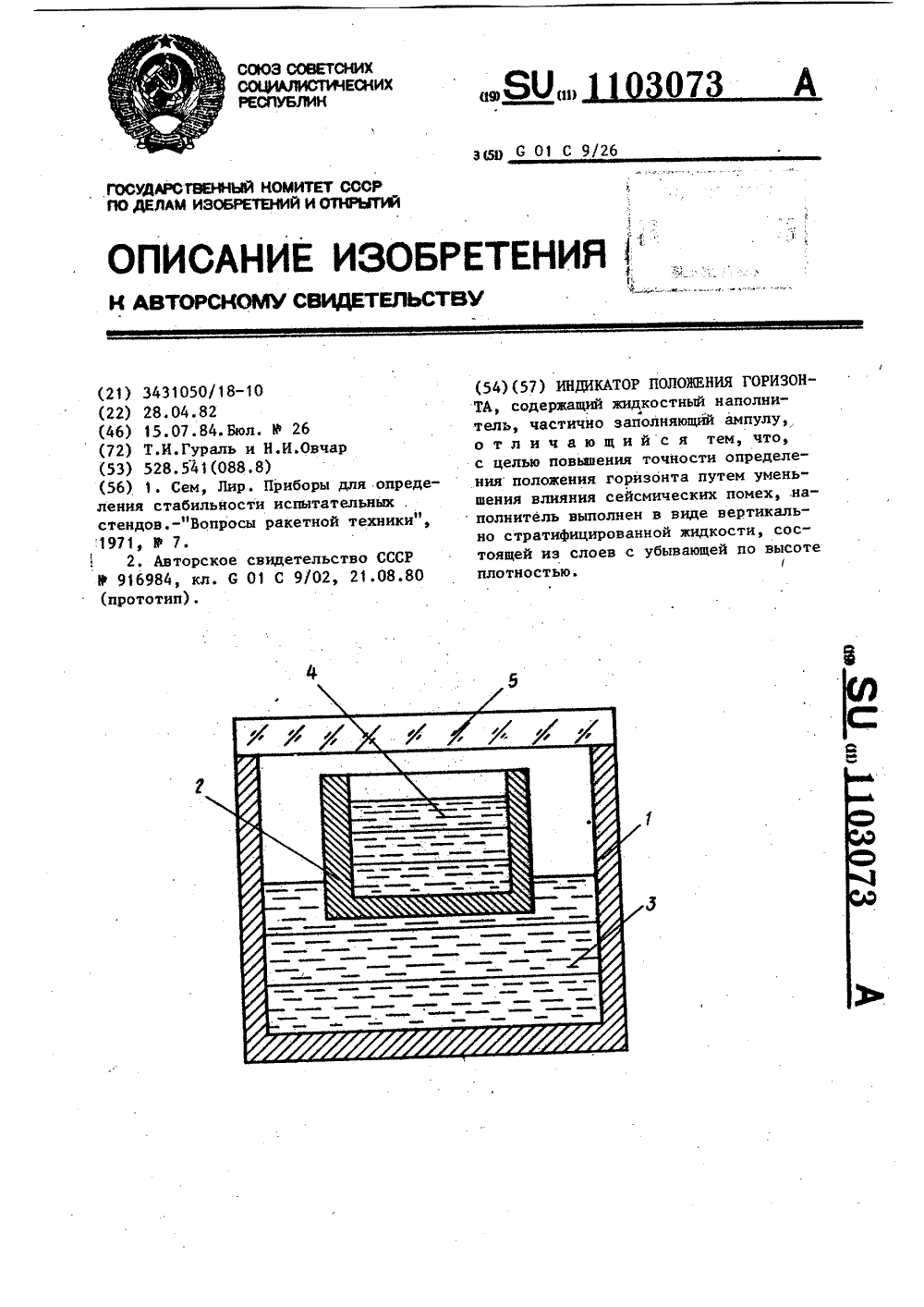

...влияния сейсмических помех. Цель достигается тем, что в индикаторе положения горизонта, содержа щем жидкостный наполнитель, частично заполняющий ампулу, наполнитель вы- полнен в виде вертикально стратифицированной жидкости, состоящей иэ слоев с убывающей по высоте плотнос тью,На чертеже представлена схема индикатора попожения горизонта. Индикатор состоит из двух ампул 1 и 2, вложенных одна в другую и заполненных стратнфицированнымн жидкостями 3 и 4 с числом слоев, равным трем, и снабженного оптическим иллюминатором 5.Работа индикатора положения горизонта заключается в следующем.На жидкость, заключенную в ампуле, действует сила тяжести, под влиянием которой поверхность жидкости стремится принять горизонтальное положение. Кроме того,на...
Индикатор положения горизонта
Номер патента: 1204929
Опубликовано: 15.01.1986
МПК: G01C 9/26
Метки: горизонта, индикатор, положения
...положения горизонта путем исключения влияния вибрации.На чертеже представлена схема индикатора положения горизонта.Индикатор положения горизонта образован двумя цилиндрическими ампулами иэ немагнитного материала 1 и 2, заполненными жидкостями 3 и 4 и снабженными магнитами 5 и 6. Наружная ампула имеет оптически прозрачное окно 7. Ампула 2 плавает в жидкости, заполняющей ампулу 1.Работа индикатора положения го - риэонта заключается в следующем.Поверхность жидкости под действием силы тяжести устанавливается в горизонтальное положение и является индикатором плоскости горизонта. Жидкость, заполняющая наружную ампулу, служит для частичного демпфирования вибраций основания и раз -вязки чувствительного элемента отоснования, на котором...
