G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия
163289
Номер патента: 163289
Опубликовано: 01.01.1964
МПК: G01C 1/00, G02B 26/10
Метки: 163289
...укреплена на дополнительном диске, а ее перемещение параллельносамой себе при вращении дисков достигнутопутем подбора параметров планетарной передачи. В результате прочитываются большиелинейные поля.Предлагается также вариант планетарнойпередачи,На фиг. 1 изображено сканирующее устройство, вид сбоку; на фиг. 2 - то же, видспереди.Оптическая система 1 строит изображениепросматриваемого пространства с отсчетнымииндексами в плоскости перемещения щелевойдиафрагмы 2. Основной диск 3 вращается внеподвижных шарикоподшипниках вокругцентральной оси 00. В диске 3 в шарикоподшипниках вращается малый дополнительныйдиск 4 с шестерней Щелевая диафрагма закреплена на диске 4.Диск 4 с шестерней через сателлитную шестерню 5, ось которой жестко связана...
163367
Номер патента: 163367
Опубликовано: 01.01.1964
МПК: G01C 15/00
Метки: 163367
...при этом дальномерную рейку устанавливают по шкале заложений, размеченной в соответствии с наклоном черпаковой рамы драги, и укрепляют на период съемки с помощью рейкодержателя на поручнях берегового мостика,Предлагаемый способ позволяет осуществлять съемку границы дражного полигона при наличии надводного борта. Дальномерную рейку с отвесом на период съемки с помощью захвата укрепляют на продольном осевом брусе, подвешенном на ремонтной площадке передней мачты и шарнирно укрепленном на ней.Брус, на который нанесена шкала заложений, соответствующая шкале заложений на поручнях берегового мостика, при этом ориентируют горизонтально, строго в продольной оси драги и ее черпаковой рамы.Определив глубину черпания, дальномерную рейку с...
163368
Номер патента: 163368
Опубликовано: 01.01.1964
МПК: G01C 15/04
Метки: 163368
...Способ дистанционного измерения относительных смещений горных пород с использованием реостатпого датчика или индикатора часового типа, отличающийся тем, чт, с целью дифференцированного измерения опу скания кровли, поднятия почвы и движения их в плоскости пласта, датчик подвешиваютдатчиков управления 24. При дальнейшем поворачивании валика 17 скручивается пружина 1 б, а задержанный собачкой клеймильный диск относительно печатающего барабана 10 стоит. Набор цифр заканчивается при выходе шестерни 18 из зацепления с зубчатым сектором 19, В этот момент диски 12, 13 и 14 с дисками 15 фиксируются ножевым фиксато. ром 25, управляемым кулачком 2 б, который жестко закреплен на валу 11. Вращаясь дальше, печатающий барабан соприкасается с валиками...
163371
Номер патента: 163371
Опубликовано: 01.01.1964
МПК: G01C 19/08
Метки: 163371
...одинаковых деталей, в каждую из которых заделана половила пакета викаллоя. При такой конструкции ле требуется точно пригонять крышки к кольцу ротора.Благодаря этому пнесколько увеличить птех же габаритах1 Од/о).Две детали р соеми 2, которыет к. ПредСинхронныйдержащий влутор, отличаупрощения котовлелия, ротосопряжен со слого подшипнчестве наружнка статора, аразрезным ипена с соответ оявляется возможность олезлыи вес ротора при гиромотора (примерно отора имею Подписная группа Ло 7 б Л. Г, Суковатов иНХРОННЫЙ СИММЕТР диаметр и строго фиксируют одну половину ротора относительно другой. Статор 3 гиромотора, собранный в гильзе А, закреплен на наружном кольце шарикоподшипника 5,Шарикоподшипник состоит пз наружного кольца и внутренних колец....
163507
Номер патента: 163507
Опубликовано: 01.01.1964
МПК: G01C 23/00
Метки: 163507
...О 2545 67. Для цастроики функционального прсобразоватсля па испрвленис такой х;31(3 ктср 33- стики производят следующие опер(33(ии. 11- раллельио оси Выходного сигил (l д,(тчика, зависящего от измеряемой датчиком физической величины, цацосят ось выходного )ипряжеция Сl, исходя из того, что максимльцое значение С/с долж 30 соответствоить О(3, -- 51,2 (3, что, в свою очередь, соответствует максимльиому иол)сру 25 цишущсп) элемент бсзыисрпшпи 30 го л 33303(33( рвсн(го с- моцисца 14 (фиг. 1). 11 ро 3)одят црямун) О - Ц к которой ирк 330 привести характеристику датчика. Лппроксимцруют характеристику отрезками 0 - 1, 1 - 2; 2 - )6 - 7 с Возможно мецьшей погрешностью. Определя(от запира 30- щие напряжения с)3 - С 33, ИаиссЕЦИЫЕ ца ОСИ ординт...
Трехосная платформа, стабилизированная в пространстве
Номер патента: 163761
Опубликовано: 01.01.1964
Автор: Ткачев
МПК: G01C 19/00, G05B 5/01
Метки: платформа, пространстве, стабилизированная, трехосная
...нейтра. лизующего воздействие на кольцо 14 случайных моментов вокруг оси 15.Датчик угла 18 или 1 б может иметь фиксированное или управляемое положение нуля, В первом случае ось стабилизации 13 гиростабилизатора 3 удерживается под углом 90 к плоскости стабилизации гиростабилизато. ра 4, а во втором случае под некоторым углом, измеряемым по управляющему закону.Таким образом, ось стабилизации 13 гиростабилизатора 3 будет находиться в положении, определенном относительно плоскости стабилизации гиростабилизатора 4, с точностью до погрешности дополнительной следящей системы, независимо от погрешности следящих систем карданного подвеса платфор мы. Точность дополнительной следящей системы может быть достаточно высокой, благодаря относительно...
Высотомер двойного изображения
Номер патента: 164129
Опубликовано: 01.01.1964
Автор: Всечасный
МПК: G01C 3/22
Метки: высотомер, двойного, изображения
164130
Номер патента: 164130
Опубликовано: 01.01.1964
МПК: G01C 3/30
Метки: 164130
...линзу 3, которая разрезана на две половинки, повернутые в противоположные стороны, бипризму 4, окуляр б и диафрагму 6. Афокальные полулинзы 3 неподвижно закреплены на оси 7 вращения зрительной трубы и с помощью поводка, на котором расположен уровень (на чертеже не показаны), соединены с алидадой инструмента. При горизонтальном положении зрительной трубы линзы 5 не влияют на ход лучей; при наклоне зрительной трубы возникает двойное изображение рейки, симметрично смещенное относительно оси бипризмы 4. Превышение нулевого деления рейки над горизонтальной осью инструмента определяется по формуле й = =- К 1, где К - коэффициент высотомепа, а 1 - отсчет по рейке. Перемещая афокальную линзу 3 вдоль визирной оси; можно изменять коэффициент...
Автоколлимационный жидкостный уровень
Номер патента: 164131
Опубликовано: 01.01.1964
Авторы: Власенко, Мещерский, Спивак, Чгг
МПК: G01C 9/20, G02B 27/34
Метки: автоколлимационный, жидкостный, уровень
...зеркалом автоколлимационной зрительной системы.Принцип действия прибора заключается в следующем. Свет от источника света 5 через конденсор 4 падает на гипотенузную грань призмы-куб 3 и после преломления направляется призмой 2 к объективу. От объектива параллельный пучок лучей проходит жидкость и преломляется на границе раздела жидкость - воздух, после чего он снова отражается гранью 9 на границу раздела жидкость - воздух и затем, после вторичного отражения от нее, проектируется объективом в фокальную плоскость автоколли мационной зрительной системы. Таким образом, при наклонах сосуда на углы а 1 и а 2 автоколлимационный сигнал за счет двухкратного отражения отклонится от визирной оси автоколлимационной зрительной системы...
Способ подвеса гироузла в карданной раме
Номер патента: 164132
Опубликовано: 01.01.1964
Автор: Бородин
МПК: G01C 19/16
Метки: гироузла, карданной, подвеса, раме
...его от последней теплоизоляционной прокладкой. Это позволяет уменьшить люфт до минимума в карданной раме и стабилизировать положение центра тяжести гироузла относительной карданной рамы при изменениях температуры.На чертеже показан один из вариантов осуществления способа.В карданной раме 1 на подшипниках 2 с помощью крышки 3 с регулировочными прокладками закреплены оси 4 гироузла б, Корпус 6 гироузла помещен в жесткую рамку 7, изолированную от теплового влияния гироузла теплоизоляционной прокладкой 8,Так как коэффициенты линейного расширения материала жесткой рамки и карданной ра 5 мы равны, изменений заранее установленноголюфта от температуры не будет. При температурных изменениях, например при запускеприбора, расширение корпуса...
Электронно-оптический датчик угла между двумя светящимися объектами
Номер патента: 164963
Опубликовано: 01.01.1964
Авторы: Вацура, Летохов, Пухлик
МПК: G01B 11/26, G01C 1/08, G02F 1/01 ...
Метки: датчик, двумя, между, объектами, светящимися, угла, электронно-оптический
...вра 1 цающейся цилиндрической модуляционной решетки 2. Промодулированные решеткой свето с потоки направляются на чувствительнь;с элементы 3 и 4. В непрозрачных про.декутках решетки установлены полосо"ь 1 е зеркальные отражателц б, которые в моменты прохождения через точки 5, и 5. посылают нд дополнительный чувствительный элемент 6 импульсы света,Электрические сигналы, симаемые с чувствительных элементов 3 и 4, сдвинуты по фазе на величину, пропорциональную части полупериода решетки д в интергдле 1. между изображениями 5, и 5 (.=пд+1, где п - целое число). Фазометр 7 измеряет фазовый сдвиг этих сигналов, т. е. вели ппу .Электрические импульсы, снимаемые с чувствительного элемента 6, сдвинуты по времени на величину, пропорциональную...
Светопроекционный фотодальномер
Номер патента: 164964
Опубликовано: 01.01.1964
МПК: G01C 3/06, G03B 13/16
Метки: светопроекционный, фотодальномер
...СМ", соответствующего .1 змеряемому расстоянгно Д, осуществляется фотографированием на пленку или же приемом на фоточувствительные элементы, размещенные вдоль линии СМ".В оптическую систему дальномера входят следующие элементы: объективы 1 и 2 проекционной и приемной ветви, источник света 3, фотопленка 4 и направляющие зеркала 5 и б. Источник света 3 и зеркало 5 установлены так, что исходящий из объектива световой пучок направлен вдоль оптической оси объектива н образует на максимальном измеряемом расстоянии (например, порядка 5 ,и) изображение источника света. Оптическая ось объектива 2 направлена на точку пересечения осн объек 164964тива 1 с поверхностью, отстоящей от дальномера на фиксированном расстоянии (например, 1 л), Пленка...
Установка для определения смещения центра тяжести гиромотора вдоль оси вращения ротора
Номер патента: 164995
Опубликовано: 01.01.1964
Авторы: Агапов, Голов, Зобретени, Мар, Тимофеев, Тимофеева
МПК: G01C 19/20, G01M 1/12
Метки: вдоль, вращения, гиромотора, оси, ротора, смещения, тяжести, центра
...грузы 3 и 4 для ста- О тической оалацснроьки измерительного узла, 164995Поплавок пог 1 ужесс в жидкость, находящуюся г, ванне б так, что сс измерительного узла уравновешивается вссом вытесненной жидкости, Положение поплавка относительно осей определяется с помощью отсчетных устройств б и 7. Для компенсации пеидентичности гиромоторов по весу применяется устройство 8, с помощью которого регулируется уровень жидкости.К поплавку по оси его вращения прикреплясотся торсионы 9 и 10, изготовленные из специального сплава. Торсион 9 закреплен одссим концом на поплавке, другим - на мембране 11. Мембрана является компенсирующим элементом для Ослабления натяжения нити во изоежание ее обрыва в случае с;ерегрузки. В то же время мембрана...
165316
Номер патента: 165316
Опубликовано: 01.01.1964
МПК: G01C 13/00
Метки: 165316
...по глубине слоев горфпой залежи, каждая ступень выполнена в виде отдельного репера с головкой в форме плоско го лезвия, со стержнем, шарнирно соединенным с втулкой, свободно скользящей по направлению продольной прорези трубы и связанной с самопишущим устройством, которое вычерчивает график осадок соответствующего 25 слоя торфяной залежи в зависимости от времени измерения. Подписная группа149 Известные глубинные реперы, предназначенные для определения осадок торфяной залежи, пе позволяют одновременно производить измерения непрерывно или мгновенно протекающих вертикальных деформаций в различных по глубине слоях залежи,Предлагаемый многоступенчатый глубинный репер сконструирован из отдельных реперов, которые под давлением слоев могут...
165317
Номер патента: 165317
Опубликовано: 01.01.1964
Метки: 165317
...линзы,систему, установлетельной трубы, от30 целью получения сатор дляражения,ий положиобразующныи передича ющедуцирова оптических синапример даль- тельную и отриие афокальнуюобъективом зрийся тем, что, сных расстоянии писиая группа149 ЛИНЗОВЫЙ КОМПЕНСАТОР ДВОЙНОГО ИЗОБРАЖЕНИЯ редлагаемом компенсаторе для получередуцированных расстояний при измерении линий с небольшими углами наклона, например дальномерами двойного изображения,одна из линз свободно подвешена перед второй неподвижной линзой таким образом, чтоось подвеса линзы смещена относительно осивизирования (оптической оси второй неподвижной линзы) на величину, определяемуюзаданным коэффициентом дальномера,На фиг. 1 показана принципиальная схемалинзового компенсатора; на фиг....
165318
Номер патента: 165318
Опубликовано: 01.01.1964
МПК: G01C 15/02
Метки: 165318
...клапан 5, реверсивный кран 6 управления гидродомкратами и гидродомкраты 7,Основание 8 устройства крепят к оболочкещита 9. С помощью отвеса 1 О и конусов 11 вы веряют положение устройства относительнопродольной оси щита и закрепляют гайкой 12 шарового шарнира И. На корпусе устройства, в котором собрана электрическая схема, установлены датчики-фотосопротивления в коли честве восьми или более штук; они расположены по окружности и накрыты теневым экра.ном, выполненным в виде цилиндра.Источник света устанавливают в соответствии с заданным направлением движения щи та на некотором расстоянии от него, и луч света направляют на фотосопротивления. Диаметр светового луча должен быть несколько больше диаметра теневого экрана в целях исключения...
165319
Номер патента: 165319
Опубликовано: 01.01.1964
Автор: Брозгуль
МПК: G01C 19/14
Метки: 165319
...торсиона,остаточного веса цилиндра, его габаритов., предъявляемых требований и условий работы. Торсионы 4 снизу и сверху цилиндра крепятся с одной стороны посредством крестовины 5 к цилиндру так, что ось торсионов проходит через ось цилиндра, а с другой стороны - в приливах б подводящих трубок 7 линии нагнетания жидкости.жидкость нагнетается через трубки 7 н 8 двумя потоками навстречу друг другу в осевой канал цилиндра и вытекает из него по радиальным каналам. Потоки направлены навстречу друг другу для того, чтобы создать симметрию и разгрузить торсисны. Между трубкой 8 и корпусом (подводящей трубкой 7) имеется гидравлическое уплотнение, например гребешковое (на схеме не показано), ограничивающее расход жидкости помимо центрального...
Гироскопический инклинометр
Номер патента: 166289
Опубликовано: 01.01.1964
Автор: Дементьев
МПК: E21B 47/022, G01C 7/06
Метки: гироскопический, инклинометр
...предлагаемый гироскопический инклинометр; на фиг. 2 показана связь движка датчика азимута с осью вращения рамки, В корпусе 1 прибора размещены: карданный подвес 2 с гироскопом 3 и воздуигным корректирующим устройством 4, удерживающим главную ось гироскопа горизонтально; шторка 5 следящей системы; рамка б с датчиком азимута 7 и датчиком угла наклона 8; элекгромотор 9, устанавливающий рамку в плоскости наклона скважины; жидкостной переключатель-уровень 10, корректирующий установку рамки; уровень 11 с электромотором 12, устанавливающим плоскость датчика азимута в горизонтальное положение; щетка 1; движок 14 датчика азимута; ось вращения 15 рамки; следящая система, включающая фотосопротивлеция 1 б, лампу подсветки 17 и электромотор...

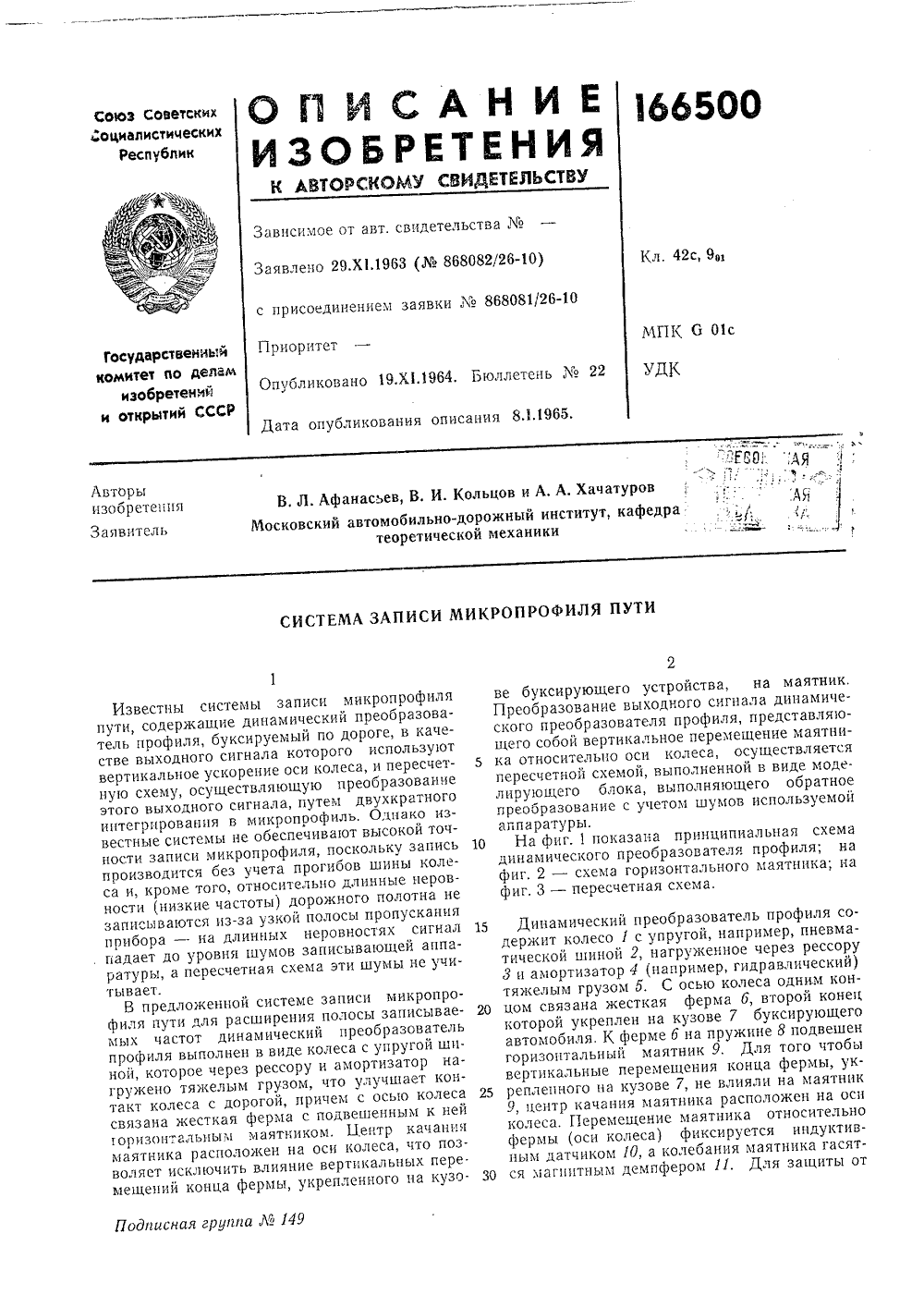

Система записи микропрофиля пути
Номер патента: 166500
Опубликовано: 01.01.1964
Авторы: Афанасьев, Кафедра, Кольцов, Московский, Хачатуров
МПК: G01C 7/04
Метки: записи, микропрофиля, пути
...тяжелым грузом, что улучшает контакт колеса с дорогой, причем с осью колеса связана жесткая ферма с подвешенным к ней оризонггальным маятником. Центр качания маятника расположен на оси колеса, что позволяет исключить влияние вертикальных пере. мещений конца фермы, укрепленного на кузо. на принципиальная схема образователя профиля; на ризонтального маятника; на ая схема.влияния внешней среды маятник закрыт защитным кожухом 12.Выходным сигналом динамического преобразователя профиля является вертикальное перемещение маятника относительно оси колеса. Запись этого сигнала может быть произведена, например, однодорожечным магнитофоном, на магнитную ленту которого одновременно с основным записываются еще три сигнала: сигнал датчика скорости...
Стереотелевизионное устройство
Номер патента: 167312
Опубликовано: 01.01.1965
Автор: Майсов
МПК: G01C 11/26
Метки: стереотелевизионное
...и синфдзность разверток. Напряжение кадровой развертки камер модулируется дополнительно синусоидальным напряжением от генератора 7, частота которого может плавно изменяться в значительных пределах.При наличии разности параллаксов, когда изображения одинаковых участков предметного пространства, проецируемых на чувсгвительные слои, смещены одно относительно другого на некоторую величину по строке, схема 9 совпадения не выдает сигнала подсветки на управляющий электрод камеры 8. Задавая уровни разности параллаксов при помощи блока 18, включающего, например, мультивибратор 19 в качестве программного устройсгва, добиваются получения светящихся точек на экране камеры 8, соответствующих заданному уровню разности параллаксов и тем самым...
Стереоскопический визир-дальномер
Номер патента: 167313
Опубликовано: 01.01.1965
МПК: G01C 3/14, G03B 13/16
Метки: визир-дальномер, стереоскопический
...В начале работывращением кольца 8 отключается механизм учета диафрагмы, Затем, разворачивая с помощью кольца б и системы рычагов 7 призму 2, производят совмещение кажущегося поло жения марок с предметом, на который фокусируется объектив. После этого вращением кольца 8 диафрагм вносят дополнительное параллактическое смещение марок в зависимости от выбранной диафрагмы, в результате 30 чего марки расходятся по глубине относительно первоначального положения и показывают передшою и заднюю границы глубины резкостч.На фиг. 2 дан вариант стереоскопического визира-дальномера, в котором оптический компенсатор выполнен в виде двух плоскопараллельных пластинок 11, поворачивающихся при установке диафрагмы через рычаг 12 и кулачки 13. Кулачки И...
Устройство для установки шпинделя бурового станка в нужном направлении
Номер патента: 167314
Опубликовано: 01.01.1965
Автор: Шандалов
МПК: G01C 9/12
Метки: бурового, направлении, нужном, станка, установки, шпинделя
...етения едм ет и 1. Устройстврового станкажащее маятнитем, что, с цешпинделя бурленни по зепи ем одят одписная группаЗаявлено 06,Х.1963 ( с присоединением заявки Известны устройства для установки шпинделя бурового станка в нужном направлении,содержащие маятниковый угломер. Эти устройства позволяют устанавливать шпиндельстанка или по зенитному, или по азимутномууглу. Для этого необходимо предварительноустановить главный вал бурового станка вгоризонтальное положение, Эта операция требует значительных затрат труда и времени,Предлагаемое устройство отличается от известных тем, что ось вращения маятника иградусная шкала закреплены на флюгере, который свободно вращается на штанге, установленной в шпинделе бурового станка, Этопозволяет...
167642
Номер патента: 167642
Опубликовано: 01.01.1965
МПК: G01C 13/00, G01C 21/08
Метки: 167642
...из прозрачного материала (пластмассы). Верхняя часть корпуса герметична и образует котелок для жидкости (спирта) и размещения в нем картушки компаса, а нижняя представляет собой гидравлический канал с боковыми отверстиями, служащими для регулирования встречного протока воды и тарировки размещаемого в канале лага.На чертеже показан общий вид описываемого прибора,В верхней части корпус астм ассовсго прозрачного материал полость,образующая котелок 2 компаса, в которой на шариковом подвесе 3 закреплена вертушка компаса 4, Котелок компаса герметично закрывается крышкой 5, выполненной из того 5 же материала. В нижней части корпус представляет собой гидравлический канал б с боковыми отверстиями 7, в котором размещена вертушка 8 лага,...
168467
Номер патента: 168467
Опубликовано: 01.01.1965
МПК: G01C 11/24
Метки: 168467
...Шаровое тело с фрикционным диском укреплено в азимутальном кольце 17 (см. фиг. 4). Задавая ту или иную орпентиоовку кольца 17 и приводя во вращение шаровое тело 14 с помощью приводной шестерни 18, находящейся в зацеплении с ше стерне.". 19 на оси шарового тела, подвижную каретку прибора перемеща 1 от в нужном направлении. Величина перемещения фиксируется на барабане 20 с делениями, смонтированном на оси шарового тела с диском. Направля 1 сц 1 ис 4, пс которым движется каретка 5, закреплены на кронштейнах 21 и 22 и, в свою очередь, перемещаются по направляю- щ168467 Я 16 2 32 Гд 33 23Фиг. 1 3За направляющими 4 расположена дополнительная направляющая 2 б, по которой ходит каретка 2 б с рейкой 27. На каретке 2 б укреплен...
Устройство для измерения координат точекна снимках
Номер патента: 168469
Опубликовано: 01.01.1965
Авторы: Институт, Панов, Радкевич, Экспериментальной
МПК: G01B 7/28, G01C 15/00
Метки: координат, снимках, точекна
...использовать известные устройства, обеспечивающие очень высокую точность измерений, при обработке снимков треков частиц, полученных в пузырьковых или искровых камерах, при которой не требуется максимальная точность,Предлагается устройство для измерения координат точек на снимках, в котором устранено отмеченное выше ограничение, благодаря удачной конструктивной реализации способа звуковой засечки для определения положения измеряемой точки: на пластинке с центрировочным перекрестием укреплены острия, соединенные с импульсным генератором высокого напряжения, а на краю просмотрового стола, в точках с известными координатами, установлены приемные датчики, например пъезоэлектрические или керамические. Зги датчики фиксируют момент...
Способ проверки исправностиj
Номер патента: 168470
Опубликовано: 01.01.1965
Авторы: Академи, Военно, Ерохин, Константинов, Красовский, Кулагин, Проф, Черноусенко
МПК: G01C 17/30
Метки: исправностиj, проверки
...датчика.Процессом нейтрализации и имитации поля Земли управляют с помощью блока 9, реле которого сначала разрывают цепь обратной связи коррекционного механизма 8, а выход усилителя 5 подключают к приводу И, включая одновременно питание постоянным током потенциометра 15. В результате обмотки 7 блока 6 создают магнитное поле. На индукционный датчик 2 одновременно действуют поле Земли и поле обмоток 7, Результирующий вектор поля создает на выходе усилителя 5 сигнал рассогласования, вследствие чего привод 13 вращает щетки потенциометра 12 в таком направлении, чтобы угол между векторами поля Земли и искусственного поля увеличивался. Когда этот угол станет равным 180, привод И остановится.После этого выход усилителя 5 отключается...
Способ измерения координат центра тяжести tefla sut 10 i»
Номер патента: 168897
Опубликовано: 01.01.1965
Авторы: Басаргин, Мишин, Физико
МПК: G01C 11/04
Метки: tefla, координат, тяжести, центра
...линии 4. Перемещением каретки и вращением ее в плоскости стола добиваются совмещения координатных линий 5 фотоснимка с базовыми координатными линиями.После ориентирования в плоскости фото снимка с помощью осветителя б создают теневое изображение 7 объемной модели 8 исследуемого тела, Осветитель должен быть максимально близок к точечному. Модель устанавливают и закрепляют таким образом, 10 чтобы ее предварительно определенный центртяжести располагался на оси проицирования и совпадал с точкой пересечения взаимно перпендикулярных осей вращения модели. Предусмотрена также возможность перемещать 15 модель вдоль оси проицирования. Перемещая основной стол вместе с закрепленной на нем кареткой с фотоснимком по направлениям, совпадающим с...
168898
Номер патента: 168898
Опубликовано: 01.01.1965
МПК: B63B 49/00, G01C 21/20
Метки: 168898
...7, а интегрирующий привод по оси у - усилитель 8, исполнительный двигатель 9 и тахогенератор 10, Исполнительные двигатели 6 и 9 интегрирующих приводов через дифференциалы 11 и 12 приводят во вращение роторы линейно вращающихся трансформаторов 13 и 14. С выхода последних напряжения, пропорциональные составляющим пути судна, подаются на входы фазочувствительных выпрямителей 15 и 16. Сигналы постоянного тока с фазочувствнтельных выпрямителей 15 и 16 поступают в обмотки неподвижной катушки 17 смещения, которая расположена на горловине электроннолучевой трубки индикатора (на чертеже не показан), Постоянные токи, протекающие по обмоткам катушки смещения, определяют местоположе168898 10 Предмет изобретения Составитель Н. Фомич М. Жаворонкова...
Гироскопическое устройство
Номер патента: 169807
Опубликовано: 01.01.1965
Авторы: Изобрете, Коган, Сигачев, Феодосиади
МПК: G01C 19/14, G01C 19/28
Метки: гироскопическое
...оптической системы, создающей сквозной конический пучок света, который восприпимается фоточувствительным блоком, совпадает с осью вращения 15 ротора: это позволяет производить съем сигнала со слоя жидкости, наиболее отдаленного от стенок полости ротора вдоль оси его вращения.На чертеже дана схема гироскопического 20 устройства.Ротор 1 с жидкостью 2 подвешен на подшипниках 3 во впутрецней раме 4. Эта рама укреплена во внешней раме 5. По осям впешцей и внутренней рам подвеса расположены 25 момептцые датчики б, 7.Оптическая следящая система устройства состоит из источника света 8, копдецсора 9, объектива 10, фоточувствительного блока 1 усилителя 12. При вращении ротора жидкость также начинает вращаться и образует при этом цилиндр,...
Способ измерения высоты морских волн с летательного аппарата
Номер патента: 169808
Опубликовано: 01.01.1965
Авторы: Зубкович, Ленинградска
МПК: G01C 11/00
Метки: аппарата, волн, высоты, летательного, морских
...определяют высоту морской волны,Это отличие ускоряет получение результатов наблюдений и позволяет производить измерение морского волнения с достаточной стеленью точности в короткие сроки на большом удалении от берега. 20 В зависимости от соотношения ров шероховатости поверхности волны получаются различные со между когерентной и некогерентно ляющими отраженного от этой по25 сигнала Это соотношение при предположкорреляционная связь двух точек ности имеет вид гауссовой кривой 30 ется формулой)зх2 пх - п 1 п2 аполученному значению - и графику опре.Заделить , а затем найти искомую величи/,5 ну Нза,.Определение отношения когерентной и некогерентной составляющих может производиться любым известным способом. В качестве таких способов можно...
