Устройство для измерения угла наклона объекта
Номер патента: 1793223
Опубликовано: 07.02.1993
МПК: G01C 9/06
...функциональная схема устройства.Устройство содержит ампулу 1, частично заполненную магнитной жидкостью 2.На ампуле 1 закреплены подключенная кгенератору 3 напряжения первичная обмотка 4 и соедийенные встречно-последовательно вторичные обмотки 5, подключенные 25через дифференциальный усилитель 6 к регистратору 7, К вторичным обмоткам 5 такжеподключены входы сумматора 8, выход которого через компаратор 9 подключен к управляющему входу регулятора 10 30напряжения, например аттенюатора, включенного между генератором 3 напряженияи первичной обмоткой 4, На второй входкомпаратора подается стабилизйрованноенапряжение Ооп, не зависящее от температуры,Устройство работает следующим образ,ом,На первичную обмотку 4 через регулятор 10...
Система дешифрирования синтезированных изображений
Номер патента: 1793224
Опубликовано: 07.02.1993
Авторы: Агапов, Бирюков, Орлов
МПК: G01C 11/00
Метки: дешифрирования, изображений, синтезированных
...5 соответствие полученного в блоке 2 синтезафотоизображения существующим требованиям, он закрепляет на графопостроителе картографическую основу с нанесенными опорными точками и с пульта 7 управления "0 вводит номера и положения этих опорныхточек в системе координатосновным в решающий блок 6. Затем на синтезированном изображении оператор с помощью блока 4 определения координат измеряет коорди наты опорных точек.и передает их в решающей блок 6, где по координатам соответствующих опорных точек картографической основы и синтезированного изображения вычисляются параметры 20 трансформирования синтезированного изображения. На этом заканчивается первый режим работы системы и оператор переходит к работе во втором режиме, когда происходит...
Измерительный стереоскоп
Номер патента: 1793225
Опубликовано: 07.02.1993
Автор: Кашин
МПК: G01C 11/06
Метки: измерительный, стереоскоп
...признаков характеризующих предлокенный стереоскоп, отличаетего от известных приборов, рядом конструктивных особенностей, приводящих к повы шению точности измерений и упрощениюконструкции прибора. С помощью лишь одного измерительного устройства обеспечивается согласованное перемещение марок в поле зрения первого и второго канала наблюдения без сложных следящих злектроприводов.Симметрично-зеркальное движение марок позволяет сформировать в пространстве стереомодели стереоскопическую измерительную марку; которая смещается относительно наблюдаемых иэображений вертикально, без необходимости корректирования ее йоложения в плане,.На чертеже представлена оптико-кинематическая схема измерительного стереоскопа;Измерительный...
Способ автоматического создания цифровой модели местности по стереоснимкам
Номер патента: 1793226
Опубликовано: 07.02.1993
Авторы: Буданов, Дмитриев, Рыбенков
МПК: G01C 11/18
Метки: местности, модели, создания, стереоснимкам, цифровой
...сигналов, полученные в точках пересечений базисных линий с отрезками, ограниченными вспомогатвльными точками, и с учетом плановых координат точки местности оттределяют ее высоту по положе-нию на этих отрезках. 2 ил. Известен стереомеопределения координатта, включающий измерераллакса каждой точпроходящей через линиюние пространственных к Известен способ автом совки рельефа по стерео включающий сканирование ние в электрические сигнал снимков стереопары и опред нат соответственных точек ским сигналам.1793226 15 ду строками 0,02 мм, размер апертуры 0,05 мм, число уровней квантования 256.1Алгоритмы задания изображений отвесной линии, поиска соответственных точек в окрестностях пересечений соответственных базисных линий и изображений...
Устройство для определения параметров движения колесного транспортного средства с использованием мускульной силы
Номер патента: 1793227
Опубликовано: 07.02.1993
Авторы: Володарский, Гугелев, Каминский
МПК: G01C 22/00
Метки: движения, использованием, колесного, мускульной, параметров, силы, средства, транспортного
...аккумулятора, о т - л и ч а ю щ е е с я тем, что, с целью повышеполнен в виде датчика индукционного типа, в устройство дополнительно введен выпрямительный блок с трансформатором на входе, при этом выходы датчикэ индукционного типа соединены с входами трансформатора выпрямительного блока, а выходы выпрямительного блока связаны с третьим и четвертым входами блока измерения и регистрации. импульсы поступают одновременно на блок последней возникает разность потенциэизмерения и регистрации и нэ трансформа- лов, Электрическое напряженйе с частотой,тор, нэходящийся на входе выпрямительно-соответствующей скорости движения вело. го блока, После выпрямления и сглаживания сипедэ, поступает на вход блока 3 измереэто напряжение поступает на клеммы...
Устройство для определения пройденного локомотивом пути
Номер патента: 1794768
Опубликовано: 15.02.1993
Авторы: Михайлов, Полевой, Шумаков
МПК: B61L 25/04, G01C 22/02
Метки: локомотивом, пройденного, пути
...пе-, ществляется ввод новой информации в реремещения, информационные выходы и 35 гистр 7. В момент набора скорости первый выход синхронизации которого соединены диод 4 закрыт и сумматор 10 работает в соответственно с информационными входа- режиме сложения. По каждому фронту имми входом синхронизации регистра ввода пульса с генератора 14 к значению числа, информации, а датчик перемещения имеет находящегося в сумматоре 10, прибавляет- корпус и расположенную в нем вертикально 40 ся новое число, которое записано в регистр ориентированную и подпружиненную отно. Например, если в регистр 8 был записан сительно боковых стенок перпендикуляр- ноль, то за счет другого входа сумматора 10 ных продольной оси корпуса пластину, на его выходе появится...
Устройство для измерения азимутального направления
Номер патента: 1795278
Опубликовано: 15.02.1993
Авторы: Грызулин, Мейтин, Моторкин, Харламов
МПК: G01C 1/00
Метки: азимутального, направления
...17 трубки 12 расположено на нормали к базовому зеркалу 3.Перископическая трубка представляетсобой устройство коллинеарного переноса 45 лучей УКП), которое сохраняет коллинеарность в различных пространственных положениях.1795278 10 15 20 30 35 40 45 50 55 подставке 24 с возможностью изменениявысоты.Оптический измерительный узел 4 оптически связан спервым базовым зеркалом 1через входное окно 14 перископическойтрубки 11, светоделительное зеркало 15, выходное окно 16, зеркала 18, 19, 20, 21.Оптический измерительный узел 4 оптически связан со вторым базовым зеркалом3 через входное окно 14 перископическойтрубки 11 светоделительное зеркало 15, выходное окно 17 перископической трубки 12,Обслуживаемый автоколлиматор 6 закреплен на подставке...
Оптико-электронное устройство для определения смещений объекта
Номер патента: 1795279
Опубликовано: 15.02.1993
Авторы: Боград, Израильсон, Файвужинский
Метки: объекта, оптико-электронное, смещений
...среду 8, например,воздух, поступает на фотоприемник 2. Фото 30 приемник 2 служит для преобразования энергии излучения в электрический ток,Если плотность излучения, попадающего на фотоприемник 2 является симметричной функцией, то, величины токов из двух35 источников тока фотоприемника 2 равны иих разность равна нулю, Это положение луча будем называть номинальным, При отклонении луча от номинального, положенияразность токов становится ненулевой, при 40 чем величина и знак этой разности определяет степень отклонения луча от. центрафотоприемника. Указанная разность определяется в блоке 3 измерения.Сигнал с выхода блока 3 измерения, оп 45 ределяющий величину и направление отклонения луча, поступает на блок 4 выборки ихранения, а также на...
Датчик предельного угла наклона объекта
Номер патента: 1795280
Опубликовано: 15.02.1993
Авторы: Ровинский, Эйдельштейн
МПК: G01C 9/10
Метки: датчик, наклона, объекта, предельного, угла
...прямолинейными частями первой контактной пластины 3 больше диаметра шара 4. С контактными пластинами 2 и 3 электрически соединены клеммы 5 и 6 для включения датчика в электрическую цепь. В верхней части корпуса 1 закреплен ограничитель 7, расположенный на расстоянии не менее радиуса шара 4 от ,свободного конца нижней прямолинейной части первой контактной пластины 3.Датчик работает следующим образом.В исходном состоянии датчик. находится в горизонтальном положении, шар 4 - в левой части корпуса 1, как показано на чертеже, контактные пластины 2 и 3 не замкнуты, При наклоне объекта, на котором закреплен датчик, вправо шар 4 под действием силы тяжести также перемещается вправо и накатывается на вторую контактную пластину 2 и свободный...
Устройство для контроля габаритов воздушных линий
Номер патента: 1795281
Опубликовано: 15.02.1993
Автор: Арзамасцев
МПК: G01C 15/00
Метки: воздушных, габаритов, линий
...13. Осевая шарнира 13 совмещена с касательной дуги полукруга и расположена перпендикулярно к диаметральному срезу шкалы 10 и является началом точки отсчета при измерении, Установку угловой. шкалы 10 под углом к горизонту производят регулировочным винтом 14. Прибор работает следующим образом, Прибор устанавливается перед объектом измерения в расчетное положение, например в точку О, так,.чтобы виэирный луч проходил через диоптр 2, рабочую часть 8 измерителя 7 на место подвеса провода в точку В; При этом прибор настроен так, что угловая шкала 10, рабочая часть 8 и наклонная направляющая 3 расположены в положении "нуль",Затем прибор поворачивается вокруг вертикальной оси 11 и визируют на второе место подвеса провода, в точку А. На...
Способ разметки деталей приварного насыщения на поверхности в помещении судна
Номер патента: 1795282
Опубликовано: 15.02.1993
Авторы: Андреев, Фалеев, Футерман
МПК: G01C 15/00
Метки: насыщения, поверхности, помещении, приварного, разметки, судна
...в прямоугольной сисучены следующие преимущества:- сокращение трудоемкости и повышение точности выполнения раэметочных работ на строящемся судне;-улучшение условий и безопасности работы на строящемся судне;- сокращение стапельного периода постройки судна.На фиг.1 показано в плане помещение судна при постройке его на наклонном стапеле; на фиг.2 - сечение А-А на фиг.1, вариант 1 (судно с горизонтальными плоскими палубами); на фиг,3 - сечение Б-Б на фиг,2; на фиг.4 - сечение 8-8 на фиг.1 (палубы плоские и горизонтальные); на фиг.5 - сече-. ние Г-Г на фиг,1 (палубы плоские и горизонтальные); на фиг,6 - сечение А-А на фиг.1,ариант 2 (палубы с погибью).Разметка приварного насыщенияуса в судовом помещении состоит изсновных...
Способ подготовки к работе гироскопа с трехфазным гистерезисным двигателем
Номер патента: 1795283
Опубликовано: 15.02.1993
Авторы: Гаранькин, Калмыков, Позднухов, Соболева, Тарасов, Чесноков, Яшукова
МПК: G01C 19/02
Метки: гироскопа, гистерезисным, двигателем, подготовки, работе, трехфазным
...генератор 9 и другие функцио3 1795283 нальные блоки, блок задания времени выключения фазы напряжения питания 10, соединенный, выходом к двум логическим элементам 11, вторые входы которых подключены к выходу блока 6., 5Злектропривод по фиг,2 имеет другую систему управления режимом прерывания питания. Количество элементов 11 равно числу каналов управления инвертором 2, дополнительно используется триггер 12, дополнительный распределитель импульсов 13, соединенный по входу с элементом 14, входы которого через делитель 15, триггер 12 соединены соответственно с распределителем импульсов 8 и блоком 10, Второй 15 вход триггера 12 подключен к выходу элемента 16, один вход которого через блок задержки 17 соединен с выходом блока 10, а второй - с...
Устройство с магниторезонансным подвесом ротора
Номер патента: 1795284
Опубликовано: 15.02.1993
Авторы: Галкин, Кулакова, Шахова
МПК: G01C 19/24
Метки: магниторезонансным, подвесом, ротора
...1 с крышками 2, 3, датчики угла 4, 5, сферический ротор 6 с цилиндрическим отверстием 7, изготовленный из магнито-однородного ферритового порошка и имеющий гладкую .сферическую поверхность, два статора подвеса 8, 9 с обмотками 10, 11.Обмотка статора подвеса имеет, например, восемь полюсов (ветвей), (фиг.2) образуя последовательность с 1 до 8 с попарно-чередующейся полярностью (2,3- й; 4,5-3; 6;7-И, 8,1-3). Катушки соседних разноименных полюсов (1,2; 3,4; 5,6; 7,8) соединены попарно-параллельно с настроечными емкостями С 1, С 2, Сз, С 4. С одной стороны параллельные ветви подключены к общей точке "0" однофазного источника питания О через настроечные емкости и демпфирующие диодные мосты поэ, 9, 10, 11, 12.С другой стороны параллельные...
Авиагоризонт
Номер патента: 1795285
Опубликовано: 15.02.1993
Автор: Авдеев
МПК: G01C 19/44
Метки: авиагоризонт
...низ - темный. При кабри- ле ровании светлый сектор увеличивается, а 12 темный сектор - уменьшается. Создается 20 на иллюзия "над горой", т.е, подъем. При пики- ра ровании - наоборот создается иллюзия "вниз в долину", т,е. спуск. Эта концепция ок является новой и получила название пара- бо сольная индикация. 25 боПри некоторых преимуществах.зргоно- темических характеристик известного инди- че катара, он обладает недостатком - большие ли габаритно-весовые характеристики, Это но объясняется тем, что гировертикаль и инди катор разделены на два прибора, к тому же. ко для создания подвижных секторов на жид- се костно-кристаллическом индикаторе необ- . не ходим сложный и большой по объему 23 электронный блок, 35 неНаиболее близким по...
Способ балансировки трехстепенного гироскопа в кардановом подвесе
Номер патента: 1795286
Опубликовано: 15.02.1993
Авторы: Захаров, Курочкин, Саакян
МПК: G01C 25/00
Метки: балансировки, гироскопа, кардановом, подвесе, трехстепенного
...вкаком-либо пространственном положении, 35внутренняя рамка 4 гироскопа остаетсяпрактически неподвижной в пространстве,а наружная 1 - качается вокруг оси ОХ внутренней рамки с постоянными амплитудойр и частотой 1, задаваемыми этой установкой, Обычной применяют установку, формирующую синусоидальные колебания,поэтому;закон изменения угла качаний нару.к.ной рамки 1 относительно оси ОХ внутренней рамки 4:у"=ъ 3 и Ом 1,где с 0 = 2 л Ь - угловая частота колебаний;с - время;угловая скорость колебаний наружной 50рамки 1 относлтельно оси ОХ:(1 оЙ = - = 03фмсоз ы т.ЙЦентробежные силы, возникающие приколебаниях сосредоточенных масс 7,8:Е 7=п 7 0 У 7;Гв = Вв Я Ув.В результате на наружную рамку 1 вокруг ее оси 02 действует момент от...
Лазерный угломер
Номер патента: 1796902
Опубликовано: 23.02.1993
Авторы: Беспалов, Голованов, Зайков, Полянский, Терещенко
МПК: G01C 1/06
...излучения делится на две части, которые невозможноиспользовать для измерительных целей,Размещение в геометрическом центремарки, имеющей светоотражэющее покрытие темного цвета, белого круга с матовойповерхностью рассеивающей лучи, позволяет осуществить точную наводку лазерногоизлучения основного или оптического кана-,ла на смежную точку хода, Диаметр д белогокруга (см. фиг,З) выбирается из условиябФО,где о 1 оч - диаметр кольцевой интерференционной структуры лазерного излучения основного оптического канала на удалении отприбора, равном 10 м.Проведенные лабораторные исследования позволили установить, что наиболее оптимально для формирователя излучения сфокусным расстоянием 100 мм использовать марки, имеющие б =. 30 мм, Тогда...
Способ определения продольного уклона участка автомобильной дороги
Номер патента: 1796903
Опубликовано: 23.02.1993
Авторы: Алексеев, Смирнов, Тырса
МПК: G01C 7/04
Метки: автомобильной, дороги, продольного, уклона, участка
...отношению силы сопротивления уклонук весу автомобиля.Недостатками данного способа являются сложность реализации, невысокая производительность измерений и обработкиданных,Целью изобретения является упрощение реализации способа определения продольного уклона участка автомобильнойдороги,Поставленная цель достигается тем, чтов известном способе. включающем измерение динамической характеристики автомобиля, движущегося по обследуемой дороге,и обработку результатов измерений, согласно изобретению в качестве измеряемой динамической характеристики автомобиляиспользуют скорость его движения при фиксированном положении педали акселерато-.ра, т.е, при постоянной тягово-скоростнойхарактеристике, а перед ее измерением пе-ремещают автомобиль...
Способ определения азимута
Номер патента: 1796904
Опубликовано: 23.02.1993
МПК: G01C 19/38
Метки: азимута
...производства вычислений и преобразования измеренных сигналов в цепи обратной связи и с датчиком угла 4, датчик угла соединен с вычисли-. тельным устройством 7.На фиг.1 введены следующие системы координат:О Ей - географическая, где ось ОЕ направлена на восток. Ой - на север, О - по вертикали;ОХ 1 У 1 Е - система координат Резаля для гироскопа, работающего в режиме гиротахометра, где ОХ 1 - выходная ось гиротахометра, ОУ 1 - ось чувствительности гиротахометра, 071 - ось собс венного вращения;ОХ 2 У 222 - система координат Реэаля свободного двухстепенного гироскопа, где .ОХ 2 - выходная ось, ОУ 2 - ось чувствительности, 022 - ось собственного вращения;Оф у У - система координат, связанная с основанием гироскопа,Положение ротора гироскопа...
Очки-часы
Номер патента: 1797085
Опубликовано: 23.02.1993
Авторы: Степанович, Федевич, Шлосберг
МПК: G01C 11/00
Метки: очки-часы
...линзы 5 размещена под углом к оптической оси 7 очковыхлинз 2.Изобретение осуществляют следующимобразом,Изображение времени с индикаторавремени 4 проецируется на двояковыпукявляется упрощеышении удобства ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР)(57) Использование; производство часов и очков. Сущность изобретения: оправа очков и корпус часов отлиты иэ прозрачного полимера цельным блоком, информационное окно индикатора выполнено в виде линзы, при этом ось часов наклонена по отношению к оси очков. 2 ил. оторая является информаци- з индикатора времени 4, и счисредственно путем поднятия выпуклую линзу 5, вследствие ческая ось б двояковыпуклой щена под углом к оптической линз 2. Формула изобретенияОчки-часы, содержаиие...
Устройство для контроля отклонений объекта от опорного направления
Номер патента: 1797687
Опубликовано: 23.02.1993
Авторы: Арефьев, Здобников, Илюхин, Канашкин
МПК: G01C 1/00
Метки: направления, объекта, опорного, отклонений
...дополнительныхоптических элементов, например призм,Оператор наблюдает светящиеся пятна на экранах 12 и 12. При совпадении оси сканирования светового пучка с центром щели анализатора происходит амплитудная модуляция светового потока с частотой, удвоенной по отношению к частоте сканирования, т,е. порядка 24-30 Гц, Такие мерцания воспринимаются оператором как 10 немигающее, постоянно светящееся пятно. . В случае несовпадения оси сканирования с центром щелевого анализатора в амплитуд 15 но-модулированном световом потоке появляется составляющая с частотой сканирования, амплитуда которой возрастает с увеличением рассогласования между осью сканирования и центром щелевого20 анализатора, Эта составляющая имеет частоту мельканий, меньшую чем...
Способ определения расстояния с коррекцией влияния атмосферы
Номер патента: 1797688
Опубликовано: 23.02.1993
Автор: Виноградов
Метки: атмосферы, влияния, коррекцией, расстояния
...параметров как по заявляемомуспособу, способствующих повышению точн,ости,Кроме того, заявпяемый способ не обязательно реализовать в момент изотермии.а в любое время, поскалькч при этом возможно определение Ь, гц, Й на возможный Момент:в условиях средних значенийметеопараметров, что расширяет диапазонприменвния способа.Сущность способа поясняется чертежом, на котором приведена схема измерения.Способ осуществляют следующим образом.. В исходном пункте А устанавливаютдальномер 1 и высокоточный угломер или 45тводаит(нв чертеже не показан), а в другомпункте - отражатель 2. В пункте А располагают также метеорологические датчики (начертеже недоказаны) для измерения температуры Т, давления Р и влажности е,Согласно способу, в исходном...
Способ обновления топографической карты, созданной по аэрофотоснимкам
Номер патента: 1797689
Опубликовано: 23.02.1993
Авторы: Асташева, Барабанова, Бергер, Буров, Дубиновский, Портнова
МПК: G01C 11/04
Метки: аэрофотоснимкам, карты, обновления, созданной, топографической
...измеряют координаты связующих со снимками повторной аэрофотосъемки точек (х) и координаты точки о планово-высотной полевой подготовки.Если на снимках первоначальной аэрофотосъемки имеется высотная или плановая точка полевой подготовки, то используют стереопару снимков 4 и 5 первоначальной аэрофотосьемки (фиг.1), на которых изображена эта точка.Оо результатам измерений координатточек всех снимков составляют уравнения вида:а) ада+Ьдв+сдк+бдХз+ ед У + + 1 д 2, + д д Х + Ь д У +д 2 +1 = l. а.да+Ьдв+сдк+бдХ;+ (1) +едУ+1 д 2+д д Х+ + ЬдУ+1 д 2+1=Ч по результатам измерений координат точек на снимках повторной и первоначальной аэрофотосьемок, для всех определяемых точек повторной сети, в том числе и связующих между снимками первоначальной...
Гирокомпас
Номер патента: 1797690
Опубликовано: 23.02.1993
Авторы: Аврутов, Дедок, Рыжков, Шахов
МПК: G01C 19/38
Метки: гирокомпас
...отклонении оси гироскопа от меридиана на какой-то угол а у гироскопа 1, первоначально установленного на горизон.- тальную платформу 6, ось кинетического момента начинает отклойяться от горизонтальной плоскости со скоростью Осоз узап а. Принаклоне оси кинетического момента. гироскопа относительно, горизонтальной платформы вознйкает сигнал датчика угла 5, который, усиливаясь по уровню усилителя 7, поступает на датчик момента 9, Последний разворачивает платформу до тех пор, пока не исчезает угловое рассогласование между осью гироскопа и платФормой. В результате платформа отслеживает наклон гироскопа относительно своей оси вращения, а сигнал первого акселерометра 11, ограничиваясь по величине фильтром 13, поступает на...
Способ определения превышений и устройство для его осуществления
Номер патента: 1800263
Опубликовано: 07.03.1993
Автор: Соколов
МПК: G01C 5/00
Метки: превышений
...отсчет по шкале2и наведении на заднюю рейку (1 - отсчет шкале отраженным лучом от зеркала заей рейки; 11 - отсчет по шкале этой рейки, повернутой на 180 );1Б = - (12 + 2) - средний отсчет по шкале2 при наведении на переднюю рейку.Изобретение можно использовать для поверки и юстировки главного условия нивелира в лабораторных условиях,Для опытной проверки предлагаемых способа и устройства были изготовлены двадцатисантиметровая зеркал ь ная подвесная рейка с инварной полосой (от нивелирной рейки РН 2) и шкала длиной около 13см с ценой деления 5 мм. В помещении встены здания были заложены две марки,превышение между которыми было тщательно определено строго из середины выверенным нивелиром Н 05, Оно составило+30,10 мм,Апробация...
Оптический жидкостный компенсатор и способ его изготовления
Номер патента: 1800264
Опубликовано: 07.03.1993
Авторы: Боровой, Бурачек, Крячок
МПК: G01C 15/10, G01C 5/02
Метки: жидкостный, компенсатор, оптический
...остаточных клиньев АОВСД прозрачных плоскопараллельных пластин 2 - 4, находящихся на стеклянном приспособлении 9 (для оптического контакта), ориентированы параллельно друг другу в направлении, противоположном направлению остаточного клина 10 стеклянного приспособления 9, Сразу же после операции полирования второй исполнительной поверхности, еще Ъе нарушив оптического контакта пластин и стеклянного приспособления, наносят на верхние исполнительные поверхности плоскопараллельных пластин 2 - 4 метки 8, относительно которых плоскости главных сечений АОВСД остаточных клиньев всех трех плоскопараллельных прозрачных пластин развернуты на равные углы в плоскости обработки,Особенности обработки прозрачных плоскопараллельных пластин;1, Прозрачные...
Способ стереоскопического определения координат точек фотоснимков
Номер патента: 1800265
Опубликовано: 07.03.1993
Автор: Кузнецов
МПК: G01C 11/04
Метки: координат, стереоскопического, точек, фотоснимков
...окуляра и уточняется при юстировке, величина г определяется из специальных исследований, Таким образом: КО О М+г ОМКО 20Аналогично определяется величина стхв горизонтальной плоскости (фиг.4). Для приведения значений данных величин к масштабу снимка необходимо учесть значение коэффициента увеличения ч оптиче ской наблюдательной системы:Лх , Лу 0 х ЧЧУуПо полученным данным определяют ис комые величины координат точек фотоснимков (фиг,5); Х 1= Ь(1+ О Х 1, Х 2= Л Х 2 + (Х Х 2 У 1=Л У 1+ 0 у 1; У 2= Л У 2+ сг у 2 Величины ЛХ 1; ЛУ 1;Л Х 2;Ь у 2 определяют путем фиксирования положения кареток стереоприбора,Предлагаемый способ позволяет получить положительный эффект при его реализации на стереофотограмметрическом приборе аналитического...

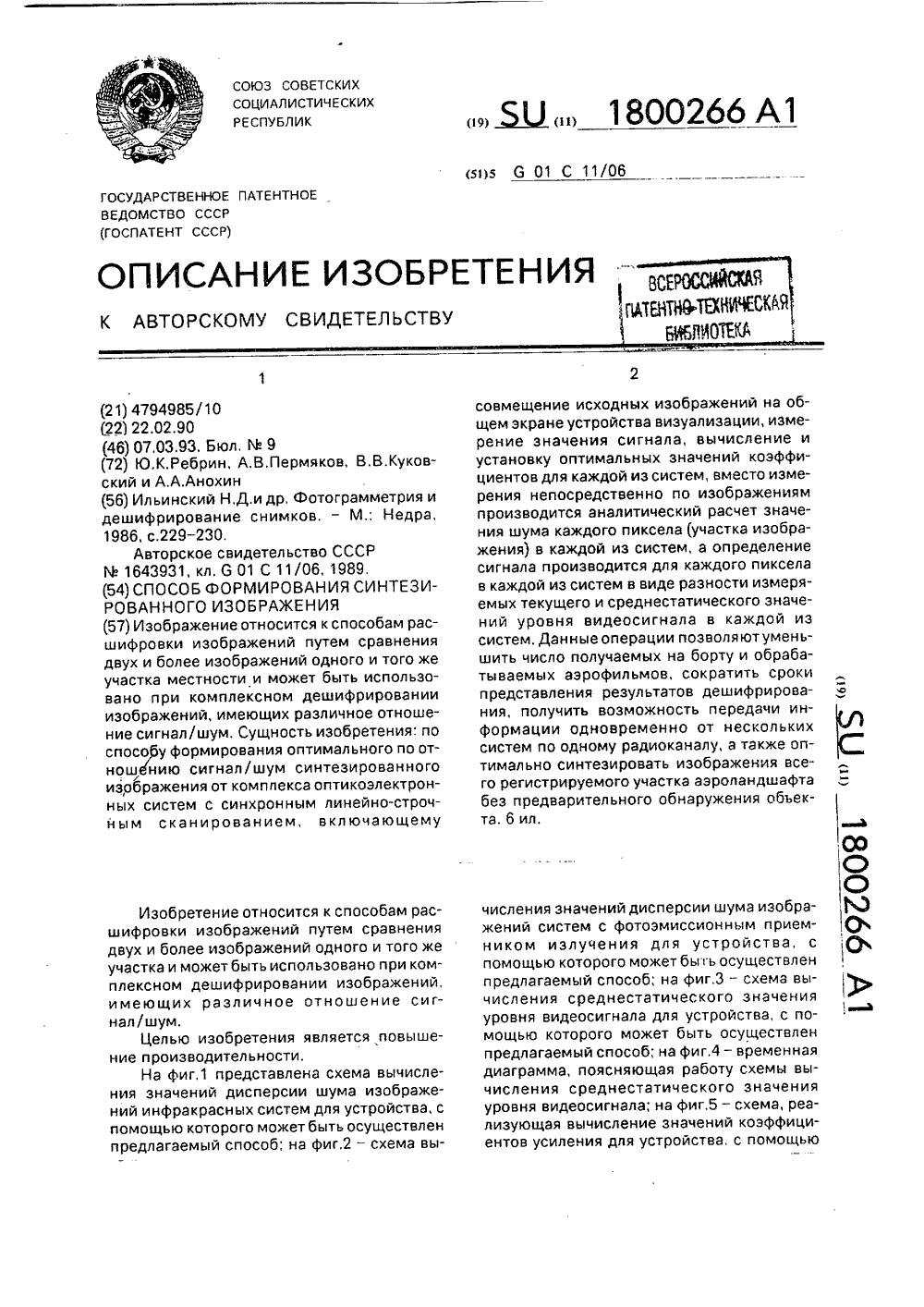

Способ формирования синтезированного изображения
Номер патента: 1800266
Опубликовано: 07.03.1993
Авторы: Анохин, Куковский, Пермяков, Ребрин
МПК: G01C 11/06
Метки: изображения, синтезированного, формирования
...в видеосигнале является текущее значение уровня этого видеосигнала О, Для оптической плотности окружающего фона адекватной характеристикой в видеосигнале является среднестатическое значение уровня видеосигнала на участке этого видеосигнала, окружающем или непосредственно предшествующем текущему пикселу и превышающем размер пиксела на 1-2 порядка, Поэтому адекватной характеристикой тонового контраста в видеосигнале является разность этих величин, следовательно, величина сигнала Я для 1-й иконической системы определяется для каждого пиксела этой системы как разность текущего значения уровня видеосигнала и среднестатического значения уровня видеосигнала этой системы. На фиг.3 представлена схема, посредством которой может производиться...
Аналитический стереофотограмметрический прибор
Номер патента: 1800267
Опубликовано: 07.03.1993
Автор: Кашин
МПК: G01C 11/06
Метки: аналитический, прибор, стереофотограмметрический
...4, 5 и 6,Электрические сигналы от датчиков 4 и 5 поступают первоначально на входы демультиплексоров 10 и далее на первые входы масштабных преобразователей 11, а затем в блоки 13 суммирования, где складываются с априорно известными величинами.Масштабные преобразователи 11 работают в последовательном или параллельном режиме, определяемом конкретной схемой устройства 17 синхронизации.После масштабных преобразований координат х и у первого фотоснимка блоки 13, подключенные к выходам масштабных преобразователей, определяют результирующие воздействия на сигнал управления следящим электроприводом 7.Электрический сигнал от датчика 6 через блок 14 умножения, первый вход которого соединен с первым блоком 13 суммирования, определяет...
Устройство для наблюдений за послойными смещениями горных пород
Номер патента: 1800268
Опубликовано: 07.03.1993
Авторы: Борисов, Новак, Шамонин
МПК: G01C 15/04
Метки: горных, наблюдений, пород, послойными, смещениями
...опор червячного вала 15, червячное колесо 12 и привод 14. Соединение подвижной рамы 8 с корпусом 7 осуществляется через цилиндрические зубчатые 5 10 15 20 25 30 35 40 45 50 55 колеса 16. Для придания измерительной струне 5 первоначального натяжения служит груз 10, В качестве индикаторов относительного смещения пластов грунта служит посадочный центрир 11 и репер прижимного фланца 3. Посадочный центрир 11 представляет из себя элемент с кольцевой впадиной. Репер прижимного фланца 3 представляет из себя элемент с кольцевым выступом, Взаимная фиксация осуществляется совпадением соответствующих выступов с соответствующими впадинами.Измерительная система работает следующим образом,При проведении замеров относительного сдвига пластов грунта...
Способ взвешивания движущихся объектов
Номер патента: 1800269
Опубликовано: 07.03.1993
Авторы: Богачев, Есьман, Карякин, Пилипович
МПК: G01C 19/02
Метки: взвешивания, движущихся, объектов
...сумматорах по блок-схеме из А.А.Петровский, Методы и микропроцессорные средства обработки широкополосных и быстродействующих процессов в реальном времени. 1988, Минск, стр,72, Накопители 9, 33, 41 и 58 - сумматоры и регистры на МС серии К 155, К 555, Делители 10, 15 и 59 - на МС КР 1802 ВР 2, Генераторы 11 и 61 - на МС серии К 155, К 555, К 500, Счетчики 12,14,17,21,43 и 45 МС К 555 ИЕ 7. Регистры 13, 26, 29, 47, 49 и 50 - М С К 555 ИР 22, Массив данных 16 - на МС серии КР 537 РУ 10, К 555, Вычитатели 18, 31, 39 и 57 - на сумматорах серии К 155, К 555. Блоки задержки 19 и 20 - на регистрах серии КР 555, Блоки задержки 62 и 63 - на РС - цепях и логических элементах серии К 155. Сумматоры 23 и 38 - МС серии К 555, Таблицы допустимых...
