G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия

Номер патента: 1569538

Опубликовано: 07.06.1990

Авторы: Горбачев, Митин

МПК: G01C 1/10

Метки: горизонтом, искусственным, секстант

...марку 2, расположенную в узловой точке объектива 1 и посредством масляного зеркала 4 находящуюся в его фокальной плоскости. Затем пучок лучей попадает на масляное зеркало и отражается от него. Выходящий из объектива параллельный световой поток всегда 1 О Перпендикулярен (при небольших заклонах объектива + 2) плоскости масляного зеркала 4. Далее световой поток проходит дихроичную пластину 7 и попадает на прямоугольную призму 8, отра жается от нее и от дихроичной пластины и приходит в основной оптический канал секстанта. В поле зрения сексанта оператор видит изображения светила и измерительной марки и точно совмещает и удерживает в совмещенном положении изображения светила и измерительной марки по высоте посредством измерительного зеркала...

Номер патента: 1569539

Опубликовано: 07.06.1990

Авторы: Богачик, Клейменов

МПК: G01C 3/08

Метки: адаптивная, лазеров, решетка, фазированная

...частоты, а также с полупрозрачными зеркалами 6, которые обеспечивают фокусировку на фотодетекторы 11 сигналов, отраженных от цели. Выходы фотодетекторов 11 через полосовые Фильтры 13, настроенные на частоту радиочастотного генератора 12, электрически связаны с квадратурными детекторами 21, состоящими из фазовых детекторов 14, фильтров 15 нижних частот, кнадраторов 16, сумматоров 18, блоков 19 извлечения квадратногокорня, на выходе которых имеют,сигналы, отображающие изменение амплитуд излучений, отраженных от цели. Вторые входы фазовых детекторов 14 подключенык выходам оптических смесителей- детекторов 7, а вторые входы фазовых детекторов 14 подключены к этим же выходам через фаэовращатели 17 па 1/2. Выходы блоков 19 извлечения...

Номер патента: 1569540

Опубликовано: 07.06.1990

Авторы: Бамунэр, Водеников, Кулакова, Смирнов

МПК: G01C 5/00

Метки: задания, направления, опорного

...совмещены на оптической оси указателя, излучение светодиодов 5 попадает благодаря диафрагме 6 в объектив только после отражения от .катетных граней призмы 3.Устройство работает следующим образом.. ИК-излучение источника 1 формируется цилиндрическим конденсором 2 так, что проходит через фаску призмы 3 в виде линии и выходит иэ объек,тива 4 сформированное в плоскость. Излучение диодов 5 после отражения на призме 3 также выходит через40 объектив, при этом после объектива излучение не смыкается, пространство раздела занимает основное ИК-излучение. Действие фаски призмы 3 как целевой диафрагмы позволяет получить резкие границы сечения световой плоскости, что повышает точность определения его центральной линии, от которой производятся...

Номер патента: 1569541

Опубликовано: 07.06.1990

Авторы: Беспалов, Беспалова, Голованов, Зайков, Широкшина

МПК: G01C 5/02

Метки: жидкостный, компенсатор, наклона, оптических, приборов

...сила отрицательного мениска,составляющего дно ампулы,Оптическая сила жидкостной линзы равна1 1 1У =- - -= ( -- )(и -1)г р й где Г - Аокусное расстояние жидксстЖной линзы (Аиг,2);г - радиус кривизны стенок идна ампулы;1 - радиус кривизны поверхностижидкости под действием капиллярных сил;и - показатель преломления жидЖкости,Оптическая сила отрицательного мениска, составляющего дно ампулы,равна1 1 У ( ---- -)(п ст Б с-ст где Г, - Аокусное расстояние мениска;Б - радиус кривизны нижнейповерхности дна ампулы;пс - показатель преломлениястекла,САерическая Форма стенок ампул способствует уменьшению капиллярного поднятия жидкости, Достигается это подбором объема используемой жидкости, который обеспечивает угол между касательной к...

Номер патента: 1569542

Опубликовано: 07.06.1990

Автор: Уставич

МПК: G01C 5/04, G01C 9/22

Метки: гидронивелирования

...А.Затем закрывают кран 6 газового соединительного шланга и начинают с помощью 45 газового насоса принудительно увеличивать давление во втором сосуде. Вследствие этого жидкость начинает вытесняться через отверстия мембраныЯ (при наличии жидкости в сосудемембрана с помощью поплавка 1 О удерживается в приподнятом состоянии)в стыковочный патрубок 7 и далее в жидкостный шланг 3. Вследствие этого жидкость начинает подниматься в первом сосуде. Если жидкость полностью. 55 вытеснена из второго сосуда, то поплавок 10 больше не удерживает мембрану 8 в приподнятом состоянии и она под давлением плотно закрывает выходное отверстие стыковочного патрубка 7. У основания второго сосуда остается незначительное количество жидкости. Это необходимо для...

Номер патента: 1569543

Опубликовано: 07.06.1990

Авторы: Бачурин, Гольда, Ещин, Корбач

МПК: G01C 7/04

Метки: местности, рельефа

...д ф коэААициент временного сжатия вычислений, МЗ 1. Блок 6 определения погрешности гировертикали при этом определяет величину ухода ЬЦ, по которой блок 5 Аормирования временнойзависимости с помощью поступаемых из блока 4 памяти сигналов времени воспроизведения Аормирует аппроксимирующую временную зависимость ухода(С ).Например, в случае линейной аппроксимации ухода 6 блоки 5 и 6 могут работать следующим образом. Сигнал "Начало вычисления" напрямую проходит с клеммы 21 блока 6 на переключатель 19 и замыкает входную клемму 18 с входом блока 23 вычитания, При этом первый элемент 22 памяти отключается от клеммы 18 и в нем Аиксируется кбнечное значение угла местного горизонта ( , измеренное в движении гировертикалью. Управляющий сигнал также...

Номер патента: 1569544

Опубликовано: 07.06.1990

Авторы: Герасимов, Пономарев, Терехов

МПК: G01C 9/10

Метки: наклона, объекта, подвижного, углов

...света, то выходящий световой пучок линейно поляриэован с азимутом Фо= 90 , так как сумма двух Вазовых четвертьволновых пластин с одинаковым направлением главных осей работает как джазовая полуволновая пластина. Далее световой пучок, пройдя в обратном ходе модулятор 4, попадает на поляризатор-анализатор 3 и,: пройдя его, отражается от полупрозрачного зеркала светоделителя 2 каналов и попадает на Аотоприемник 8. так как азимут оси наибольшего пропускания анализатора поляризатора 2 р = О, а азимут поступающего на него линейно поляризованного светао0 = 90 , то на фотоприемнике 8 интенсивность света 1 = О. Если маят-. ник 7 (устройства) отклоняется от вертикали и тем самым поворачивает четвертьволновую пластину 5 с зеркалом 6 на...

Номер патента: 1569545

Опубликовано: 07.06.1990

Автор: Подкарытов

МПК: G01C 11/04

Метки: объектов, съемки, фотограмметрической

...с учеам влияния взаимных ошибок двух экспозиций. 1 ил,1меры устанавливают напротив исследуемого объекта и выполняют фатаграАирование исследуемого объекта.Для исключения ошибок из-за смещения Аотоматериала при смене положения фотокамер экспонируют две группы координатных меток. Во время съемки тест-объекта экспонируют первую группу координатных меток 1, а при АатограАировании исследуемого объекта - вторую группу координатных меток 2. Положение второй группы координатных меток известно относительно первой с точностью измерения на стереоприборе. Элементы внутреннего ориентирования и дистарсию объектива Аотокамеры определяют относительно первой группы координатных меток па координатам контрольных точек тест-объекта,При вычислении...

Номер патента: 1569546

Опубликовано: 07.06.1990

Авторы: Дегтерев, Климентьев

МПК: G01C 17/08

Метки: компас, магнитный

...д. 4/5 Производственно-издательский комбинат Патент , г. Ужгород, ул, Гагарина, 1 ОИзобретение относится к навигационному приборостроению, в частнос"ти к магнитным компасам.Целью изобретения является упро 5щение компаса,На Аиг.1 приводится магнитный компас, разрез; на Лиг,2 - вид А нафиг.1.Компас содержит корпус 1, в котором на опоре 2 размещен магнитныйчувствительный элемент (МЧЭ) 3 сошкалой 4 и средствами его балансировки, выполненными в виде штырей 5 изакрепленными под шкалой 4 радиально и симметрично оси вращения МЧЭс возможностью их изгиба в направлениях, указанных пунктиром. Штыри 5выполнены из пластичного немагнитного тяжелого материала, например ,меди, 20Компас работает следующим образом,МЧЭ 3 подвешивается на острие опоры 2,...

Номер патента: 1569547

Опубликовано: 07.06.1990

Авторы: Пустовалов, Штеренгарц

МПК: G01C 17/30

Метки: компас, феррозондовый

...поступает ка счетный вход триггера 9 и в зависимости от логическогоуровня ("О" или "1") сигнала на еговыходе разрешения либо переводит20 триггер 9 в новое состояние, либоне изменяет его состояния, следовательно, подвижный контакт коммутатора 3 либо переключается, либо остается н своем первоначальном состоя25 нии, При этом Аяза сигналя 1 на выходе Аеррозондоного цатчика протиноположка фазе сигнала компенсацииИ, ЦАП 3, а логическое значениесигнала на выходе триггера . указы 3 О вяет знак Аазы сигняла в первойизмерительной обмотке датчика 4 отко.сительно Аазы сигнала возбужденияБгенератора 1,Затем осуществляется уравнонегл- нание выходного сигнала Аеррозондо-.вого датчика 4 сигналом компенса,мЦ ЦАП 3 В первом такте урянковешинания с...

Номер патента: 1571393

Опубликовано: 15.06.1990

Авторы: Борисюк, Осьмак, Петренко, Унтилов

МПК: G01C 1/02

Метки: лимбов

...1, Если оптическая ось лазера7 параллельна поверхности проверяемого лимба 1, то луч, отраженныйот поверхности лимба, должен вернуться на призму 8 по тому же оптическому пути, что и прямой луч поступающий на лимб, Прямой луч, рассеиваясьна поверхности призмы 8, оставляетна ней видимый след, поэтому отраженный луч при условии параллельности поверхности лимба 1 и оси лазера7 также попадает в это пятно, и онисливаются в одно световое пятно,При наличии рассогласования пятнасвета на поверхности призмы 8 расходятся,в результате чего наблюдаетсядвоение пятен, Тогда, перемещая лазер7 по двум координатам, с помощью механизма перемещения выставляют опти-.ческую ось лазера 7 параллельноплоскости лимба 1 Контроль произво-,дится по...

Номер патента: 1571394

Опубликовано: 15.06.1990

Авторы: Банник, Гончаров, Кизима, Охрименко

МПК: G01C 7/04

Метки: местности, профиля

...с датчикомпройденного пути, на котором насажены диски 18 с нанесенными на них импульсными дорожками 19 и 20 соответственно для синусов и для косинусовугла наклона трассы, с импульснымидатчиками 21 (показанными только наодной дорожке) в количестве, равномсоответственно количеству сотых долей синуса и косинуса угла наклона,указанного стрелкой циферблата уклономера.Между дисками на опорных колодках22, укрепленных на кожухе 23 блока,напротив каждой дорожки вмонтированысчитывающие электромагнитные головки24 и 25 соответственно для синусныхи для косинусных дорожек, электрически связанные на входе с контактнымиделениями циферблата (не показаны)коммутирующего блока 7, а на выходе -с реверсивными шаговыми электродвигателями горизонтальных или...

Номер патента: 1578472

Опубликовано: 15.07.1990

Авторы: Жилкин, Здобников, Илюхин, Савостин, Тарасов, Фадеева

МПК: G01C 5/00

Метки: лазерный, нивелир

...направлению, задаваемому отражающей поверхностью плавающего зеркала 7.Электрический сигнал с позиционно-чувствительного фотодатчика 9, в качестве которого может быть использован, например , линейный ПЗС- фотодатчик, поступает в блок управления 10, одновременно на пороговое устройство 12 и пиковый детектор 13. В пороговсм устройстве .12, состоящем в простейшем случае, например, из двух компараторов с уровнями срабатывания, различающимися между собой в два раза, осуществляется формирование сигнала разрешения счета счетчика 14 и сигнала знака рассбгласова ния,устанавливающего триггер знака 15,На второй опорный. вход порогового устройства 12 поступает сигнал с пикового детектора 13. с. помощью которого происходит автоматическая...

Номер патента: 1578473

Опубликовано: 15.07.1990

Авторы: Дегтярев, Демидов, Нефедов

МПК: G01C 15/00

Метки: координат, объекта, точек

...его точек. С целью повышения производительности теодолитом, установленным в точке с известными координатами, измеряют азимуты и зенитные расстояния до трех точек объекта, измеряют линейные расстояния 12,1 1 1 ъ, 1 З между этими точками объекта и определяют радиусы-. векто р - Фры г г, г соответствующих точек объекта относительно точки с известными координатами иэ соотношений Для осуществления способа устанавливают теодолит в точке с известными координатами, последовательно измеряют азимуты и зенитные расстояния до точек объекта, выполняют линейные измерения расстояний 1 1 ь,Ъа между точками объекта, при обработке результатов измерений определяют радиусы-векторы г , г, гсоответствующих точек объекта относительно точки с известными...

Номер патента: 1578474

Опубликовано: 15.07.1990

Авторы: Мякишев, Приходько

МПК: G01C 15/00

Метки: ампулы, крепления, уровня, цилиндрического

...устройством дестабилизирующих нагрузок. Устройство для крепления ампулыцилиндрического уровня, содержащее корпус, оправу, две опоры, устано- вочное место для ампулы и элементы крепления, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно дополнительно содержит два реэьбовых кольца и два разрезных пружинных кольца, кинематически свя-. занных с опорами, каждая из которых выполнена в виде соосно расположенных разрезных втулок-компенсаторов со сферическими посадочными поверхностями, причем в установочном месте для ампулы поверхности втулок-компенсаторов выполнены коническими с углом конусности, лежащем в интервале от 2 Кдо 180 -20, где о 6 - угол конуса трения материала ампулы уровня и втулки компенсатора.В.Назаров Техред...

Номер патента: 1578475

Опубликовано: 15.07.1990

Авторы: Короткова, Кулакова, Смирнов, Стволков

МПК: G01C 15/00, G01C 3/10

Метки: объектов, положения

...пропускания (например, 0,2 с т (0,5).При введении оптико-электронного блока 5 (фиг, 1) в лазерный пучок таким образом, чтобы зеркальное покрытие или отверстие в зеркале заняло бы концентричное положение относительно лазерной марки, сформированной на зеркале 6, прямое излучение от указателя 1 поступает в приемно-вычислительный блок 7. Наклоном зеркала 6 вокруг оси, перпендикулярной плоскости измерения, лазерный луч, отраженный от зеркала 6, заводится на световозвращатель 4 и в приемно-вычислительный блок 7 автоматически начинает поступать светидущий в обратном ходе от световоэвращателя. Заведенные в приемно-вычислительный блок прямой и отраных прямым и отраженным лучами, судят орассстоянии до контролируемого объекта ио его положении...

Номер патента: 1580167

Опубликовано: 23.07.1990

Автор: Назарчук

МПК: G01C 9/28

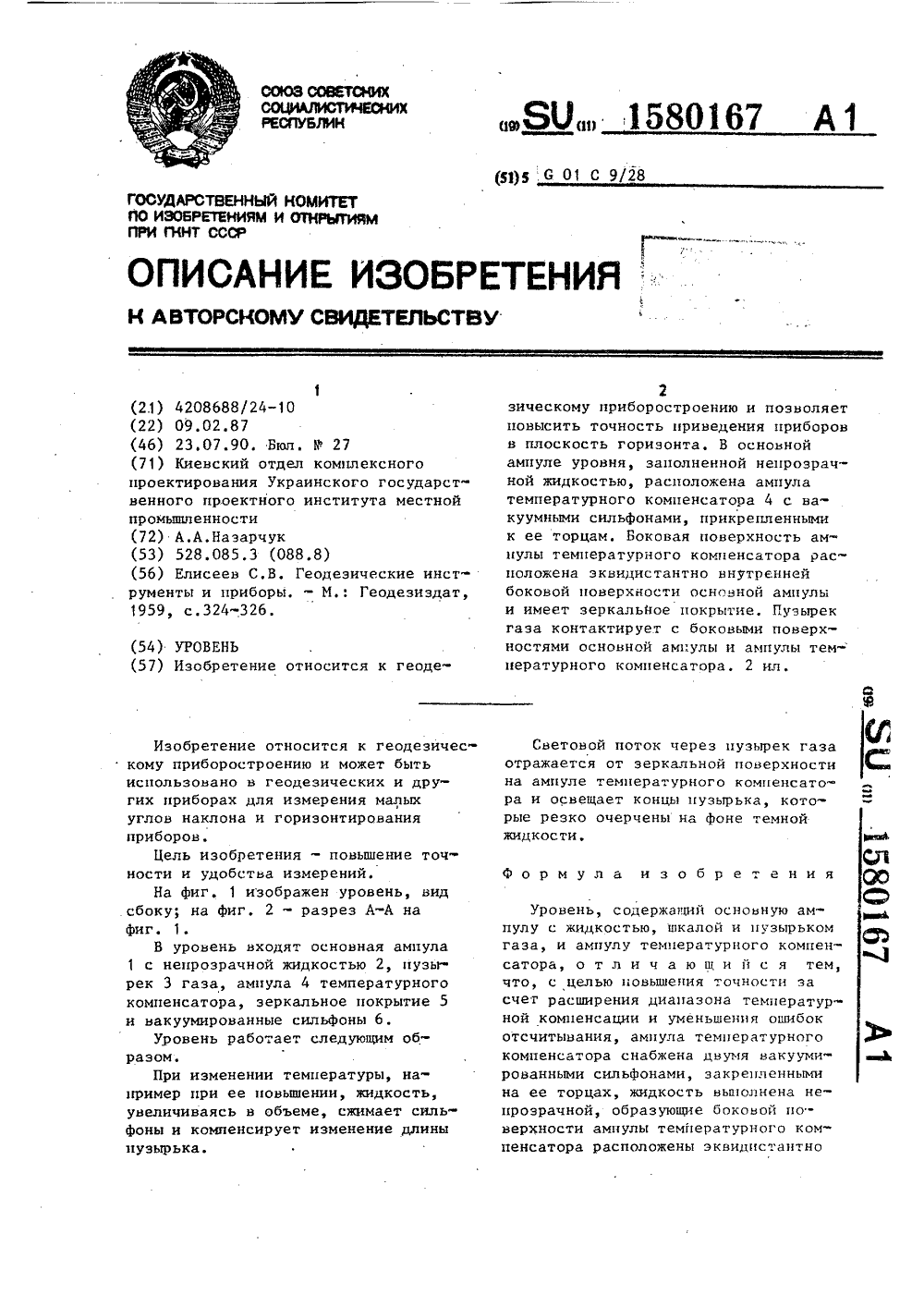

Метки: уровень

...пузырька. 80.1580167 А 1 зическому приборостроению и позволяетповысить точность приведения приборовв плоскость горизонта. В основнойампуле уровня, заполненной непрозрачной жидкостью, расположена ампулатемпературного компенсатора 4 с вакуумными сильфонами, прикрепленнымик ее торцам. Боковая поверхность ампулы температурного компенсатора расположена экыидистантно внутреннейбоковой поверхности основной ампулыи имеет зеркальное покрытие. Пузырекгаза контактирует с боковыми поверхностями основной ампулы и ампулы тем-пературного компенсатора. 2 ил . Световой поток через пузырек газа отражается от зеркальной поверхности на ампуле температурного компенсатора и освещает концы пузырька, которые резко очерчены на фоне темной жидкости,формула...

Номер патента: 1582008

Опубликовано: 30.07.1990

Автор: Долганов

МПК: G01C 15/00

Метки: глазомерной, местности, планшет, съемки

...твердого пенопласта,. Магнитныйкомпас 6 установлен на поверхностидиска 3, Наклонное зеркало 7 и визир9 установлены на поверхности плоского основания 1 на противоположныхкраях планшета, причем ось визирования, проходящая через визир 9 и метку 8, параллельна одному из направлений линий масштабной сетки 2, наклонное зеркало 7 установлено такимобразом, чтобы линия пересеченияплоскости зеркала 7 и плоского осно вания 1 была перпендикулярна оси визирования, угол между отражающейповерхностью зеркалаи плоскостьюоснования 1 составлял приблизительно 135Съемка местности осуществляетсяследующим образом,На поверхности прозрачного диска3 с помощью липкой ленты закрепляют предназначенный для составления плана местности лист карандашной кальки...

Номер патента: 1583741

Опубликовано: 07.08.1990

Авторы: Гриняева, Даников, Шапкарин, Шмачилин

МПК: G01C 9/06

Метки: наклона, объекта, угла

...открытых диодов определяется выражением ги Ом =4025/1мЛ 3. Например, притоке черездиод, равном 25 мА, сопротивлениедиода составляет 1 Ом, .а учитывая,что диоды 7 и 9 для переменного токаЬС-контура включены параллельно, сопротивление электронного ключа, вносимого в контур, составляет 0,5 Ом.При необходимости уменьшения этого сопротивления надо увеличить ток черездиоды, Диоды 8 и 10 в этот моментзакрыты. Их влияние на электрод 550оказывается в том, что своими барьерными емкостями С замыкают электрод5 на землю. Барьерная емкость закрытых диодов .8 и 10 составляет0,5 пф.В результате эквивалентная электричес-кая схема датчика первого полупериодаизмерений имеет вид, представленныйна Фиг, 2. В 1,С-контур автогенератора .б включена емкость С...

Номер патента: 1583742

Опубликовано: 07.08.1990

Авторы: Бордюг, Григорьев, Гусовский, Дитюк-Сницаренко, Довгополый, Поляков, Семко, Сосуновский, Турчанинов, Яворский

МПК: G01C 19/38

Метки: гирокомпасом, меридиана, плоскости

...отслеживает за движением чувствительно го элемента 1, а информация с датчика 7 угол - код выходного угла передается в вычислительное устройство 8.На графике (фиг. 2) иллюстрируется изменение погрешностей определе 20 ний положений устойчивого и неустойчивого равновесия чувствительного элемента из-за наличия дрейфа систематического вредного момента. На графике Усов ц) - горизонтальная составляющая Скорости вращения Земли н точке установки прибора;. а/- угол отклонения От положения устойчивого (неустойчивого) равновесия; Ь - скорость дрейфа си .тематического вредного момента,Дрейф показаний прибора при работе вблизи положений устойчивого и неустойчиного равновесия изменяется по закону Кг=Ко+7 здп(К,-К )- (1,-0,5 Ь(9-о )- -Ь(,-, ),40 К...

Номер патента: 1583756

Опубликовано: 07.08.1990

Авторы: Мокин, Яблочников

МПК: G01C 19/64, G01J 5/50, G01P 3/36 ...

Метки: вращающихся, объектов, параметров

...с угловой скоростью Ь 1, то луч, формируемый неподвижным источником 2, будет сканировать стек.лянный диск датчика 3. Испытывая многократные отражения от границ разде ла сред с показателями преломления и и и в плоскости, совпадающей с дйаметральной линиейсстеклянного дис" ка датчика 3, излучение приобретает фаэОВый сДВиГУ который буДет пропор ционален средней температуре вдоль указанных диаметральных линий. При этом точность оценки температурного поля будет зависеть от количества различаемых диаметральных линий и определяться частотой импульсного сигнала на выходе управляемого тактового генератора 18, вырабатывающего син сигнал для АЦП 20, на вход которого поступает аналоговый сигнал с выхода сумматора 15, пропорциональный темпе,ратуре...

Номер патента: 1585681

Опубликовано: 15.08.1990

Автор: Седов

МПК: G01C 1/00

Метки: астрономических, координат

...8. На выходнуюось подвеса 6 устанавливают оптичес"кий элемент 11 с углом , обеспечивающим воэможность наблюдения через20-30 мин. Зрительную трубу с осьювращения и отсчетным узлом 13 ориентируют в азимуте, противоположномазимуту светила в данный момент времени, используя винт 5, плиту 4 перемещают до совмещения с вертикальнойосью вращения подвеса. Используя за"жимные и микрометренные винты 10 привсех осях подвеса 6, в центр полязрения зрительной трубы вводят отраженное от азимутального зеркалаизображение сетки нитей зрительнойтрубы с осью вращения и отсчетнымузлом 13 (автоколлимационный блок)и совмещают нули двух сеток нитейпо азимуту и зенитному расстоянию.Точная установка оптического элемента 11 по наклону осуществляетсясовмещением...

Номер патента: 1585682

Опубликовано: 15.08.1990

Автор: Кацман

МПК: G01C 22/00, G01C 7/04

Метки: профилограф, пути

...работает следующим образом.При прокатывании профилографа поизмеряемому пути без ускорения и приравном и постоянном диаметре колес 2и 3 тележки 1 датчик угла наклонавыдает информацию об угле наклона пути беэ погрешности. При увеличениидиаметра одного из колес 2 или 3возникает погрешность ДЫ в измерении угла наклона пути. Вместе сэтим изменяется число оборотов одного колеса Б по сравнению с числом 45оборотов другого. колеса М на единичном участке пути, например, надлине базы тележки.В, Блок определения поправки в угол наклона поразности Н числа оборотов И и Иколес вычисляет поправку, равную йод 50грешности измерения угла наклона ивводит. ее в вычислитель 5. Таким образом, происходит компенсация погрешности измерения угла...

Номер патента: 1585683

Опубликовано: 15.08.1990

Автор: Бирюков

МПК: G01C 11/18

Метки: автоматический, прибор, стереофотограмметрический

...(точка А) не совмещены с одноименными точками снимков, то имеетсяпродольное параллактическое смещение.Коррелятор 5 вырабатывает сигнал, пропорциональный данному смещению. Этот сигнал подается на блок 4 коррекции продольных параллаксов, связанный сдатчиком 1 координат. С коррелятора5 также снимается сигнал, характеризующий склон местности, который подается на блок 10 управления формойрастров, управляющий блоками 18 формирования растра, Блок 10 управленияформой растров приводит Формы малойи средней разверток в соответствиес формами сканируемых одноименныхучастков снимков, Сигнал с датчика1 координат поступает на вход решающего блока 3, который управляет перемещением кареток 19, устраняя продоль. ное параллактическое смещение. ИнФормация о...

Номер патента: 1585684

Опубликовано: 15.08.1990

Авторы: Горшунов, Карпушин, Ставров, Щановский

МПК: G01C 15/00

Метки: механизм, реверсивный

...на периферии полусферическими опорами 34. Шток 33 заштифтован с осью 35, в которой проходят оси 36 и 37 через выпопненные в ней эллипсоидные отверстия 38 и 39. Электромагнит 30 помещен в вилке 40, Электромагнит 29 имеет сердечник 41.На фиг. 2 показаны одновременно два узла конструкции клиньев.К корпусу 42 посредством винтов 43 - 45 прикреплены вертикальные стойки 46 и 47 с размещенными в них зеркалами-отражателями 48-51, предназначенными для введения в систему светового луча.Для предохранения от осевого смещения клиньев 11 и 12 совместно с зубчатыми колесами 7-10 установ.лены стопорные кольца 52-54 на внутренних посадочных поверхностях под наружный диаметр подшипников качения 13-15.Устройство работает следующим образом.Конические...

Номер патента: 1520983

Опубликовано: 23.08.1990

Автор: Новиков

МПК: G01C 5/02

Метки: бокового, геодезический, нивелирования, прибор

...на держателе зрительной трубы, Первая пентаприэма 2 и вторая пентаприэма 4 вмонтированы в оправы 15 и 16. Оправа 15 соединена с держателем 3, а35 оправа 16 - с держателем 3 с другого конца, В оправах 15 и 16 имеются юстировочные оптические клинья 17, На оправе 15 между первой пентаприэмой 2 и зрительной трубой 1 с полем зрения предусмотрена перекидная шторка.Рабочая часть прибора имеет воэможность горизонтального перемещения по вторым дополнительным направляющим 6 относительно подставки 18 с помощь;в;:;.нацизма 19 перемещения дополнительных направляющих. Корпус дополнительного узла 2 О отсчета закреплен на держателе 7.Нижняя часть подставки 18 стоит на упругой пластинке 21 на подъемных винтах 22. Упругая. пластинка 21 крепится к...

Номер патента: 1587341

Опубликовано: 23.08.1990

Авторы: Алексеев, Гаврилов, Смирнов, Тырса

МПК: G01C 7/04

Метки: автомобильной, дороги, кривой, плане, радиуса

...б импульсов - соответственно второй датчик линейной скорости колеса.На .прямолинейном участке движениясоосные колеса автомобиля имеют одинаковую скорость, На поворотах соосные колеса описывают кривые различного радиуса (фиг.1) и, следовательно, за времяЬ проходят разные расстояния (наружное колесо - О, внутреннее - 12) и имеют разные скорости,Причем Ь= Ч 1 Л; (1)а= Ч 2 Л, (2)где Ч 1 и Ч 2 - соответственно линейные скорости наружного и внутреннего колес авто. мобиля.При этомО/1 2=К 1/В 2, (3)где Й 1 и В 2 - соответственно радиусы, описываемые при прохождении поворота наружным и внутренним колесом,Учитывая, что82 =. Й 1 - Н(4)где Н - расстояние между соосными колесами,радиус закругления можно вычислить как Ч 1 Н81=в (5)Ч 1 Ч 2Способ...

Номер патента: 1589060

Опубликовано: 30.08.1990

Авторы: Агапов, Бирюков, Гамаюнова

МПК: G01C 11/28

Метки: графической, конвергентных, снимков, узкоугольных

...снимковНа фиг. 3 приняты следующие обознаЧения: Р( и Рг " левый и правый трансформированные снимки; Б 1 и Б - центо о7 ры проекции; и и п о - точки надира1 Ф Н - высота фотографирования; Ь - базис фотографирования; А, В - точки местности;. а и а; Ъ и .Ь - пары иден тичных точек снимков О н О - центф 1 г ры фрагментов снимков (начала отсчетов); Я - угол наклона проектирующего луча.Условные абсциссы х идентичных то чек снимков равны(2)х = ОЬ;х=ОЬ,с учетом выражений (2) истинные абсциссы равны ох =нО, - х;+ (и 114+ иО ),Обозначим условные параллаксы Ри сумму в скобках С = (и,О+ п"Оо),тогда 4оРо( = - .Ро( + С;о (5)ЬВ результате по измеренным условным абсциссам или условным параллаксам вычисляют истинную разность продольных параллаксов: о о...

Номер патента: 1589061

Опубликовано: 30.08.1990

Авторы: Белозеров, Дегтерев, Кардашинский-Брауде, Лужинская, Майков

МПК: G01C 17/02

Метки: компас, магнитного, магнитный, сплав, чувствительного, элемента

...2-3Галлий 1-2Железо ОстальноеСостав сплава выбран. на основе результатов исследования влияния кон 30центрации компонентов, а также легирующих добавок на магнитные свойствасплава, Концентрация компонентов иих производственные допуски выбраныиз расчета обеспечения максимальнойостаточной индукции. В сплаве имеется0,5% титана, предназначенного для повьппения теплостойкости.В результате взаимодействия магнитного чувствительного элемента смагнитным полем Земли возникает вос 40станавливающий момент, под действиемкоторого магнитный чувствительный элемент разворачивается на опоре до совмещения его магнитной оси с направлением магнитного меридиана.Преимущество предлагаемого магнитного компаса перед прототипом состоит в уменьшении порога...

Номер патента: 1589305

Опубликовано: 30.08.1990

Автор: Михалков

МПК: B66C 23/90, G01C 9/20, H01H 29/20 ...

Метки: наклона

...при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4(5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Изобретение относится к погъемнотранспортному машиностроению, а именно к предохранительным устройствам для крана.Цель изобретения - повышение на- дежности.. На чертеже показано устройство,общий вид.Устройство содержит герметичный 10 сосуд с электропроводным корпусом 1, .имеющим крышку 2 с закрепленным в ней ,электродом 3 для взаимодействия с то,копроводящей жидкостью 4, в которой размещен дополнительный сосуд 5, за,крепленный на крышке и обращенный открытой .частью в сторону дна основного сосуда, на внутренней поверхнос 1 и корпуса 1.которого выполнена проточка ц, 20Устройство работает следующим образом.При...
