G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия

Номер патента: 744230

Опубликовано: 30.06.1980

Авторы: Михайлов, Черний

МПК: G01C 11/02

Метки: камера, объектов, ренгеновских, снимков, съемочная

...и заклалывяот новый. ВГ)зш 25 1 иту)Вял 5, сме 1 цзОт каретОу 7 вместе с диафрагмой 8 по направляющей 6, ВСЛ 13 чиГа смсц 1 сцця дна 1 ЗГ)1 ь 8 ОпрелслясГся услови 51 ми съемки и нОоходимОЙ точностью определсРия прострапственцых координат точек объекта по стсрсопаре снимков. При смещении каретки 7 и связаццоо с цей шарнира 20 происходит поворот стержня 7 и, кяк слслствис, псрсмсценис скользящего ш;рнцрз 19 и каретки1 с ш;левой;иЯфрагмой 12. 11 ри;томфокус источника излучения 5 и лиафрагмы8 и 12 р:сцол;Ггаются В наклонной плоскости и формируют пучок излучсция. Работуиц)срсор 5 1 лгцостри 1) (г схема, изобрдксицая ця ф:г. 5, гле и и 1 соотвстствсццо1 Рцт 1 ПЯРни)с 3 18 и фскмс цсточникс 1 5,иА; - положения центров шарниров 19 1 О,...

Номер патента: 746183

Опубликовано: 05.07.1980

Авторы: Амельянец, Васютинский

МПК: G01C 5/04

Метки: гидростатический, нивелир

...преобразователя выполнен, например в виде соленоида 5, ужестко соединенного с дном сосуда 9,Внутри соленоида 5, по его оси рас"положен якорь 4 из магнитотвердогоматериала, являющийся выходом электромеханического преобразователя и жестко соединенный с согласованнойакустической нагрузкой б. Кожух 3,соединенный с нижней частью дна сосуда 9, изготовлен из материала,экранизирующего электрические имагнитные поля, снабженный разъемами 11 и 12, через которые усилитель13 соединен с пьезоэлементом 7 исоленоидом 5,Устройство работает следующимобразом. 65 Под воздействием давления на контактирующую с жидкостью поверхность пьезоэлемента 7, последний деформируется и на его обкладках вследствие прямого пьезоэффекта генерируется электрический...

Номер патента: 746184

Опубликовано: 05.07.1980

Автор: Коршунов

МПК: G01C 9/02

Метки: малых, наклона, углов

...13.:УСтройство работает следующимобразом,Устанавливают зеркало 1, связанноес подвижным объектом, параллельногравитационно-чувствительному зеркалу 2 на расстоянии, при которомони образуют сильно неконфокальный 60квазиоптический резонатор, при этомгравитацибнно-чувствительное зеркало 2 в оправе 3 плавает в жидкости,сохрайяя"свою ориентацию в простран- стве. Подают исходный лазерный пучек 65 13. Делят исходный лазерный пучек13 с помощью полупрозрачного зеркала5 на два пучка и вводят их в полостьрезонатора, перемещая зеркала 4 и 5вдоль оси йсходного лазерного йучка13. Ориентируют два лазерных пучкас помощью полупрозрачного зеркала 5и зеркала 4 таким образом, чтобы было выполнено условие =-,д:, гдеА - радиус зеркал резонатора, йрадиус...

Номер патента: 746185

Опубликовано: 05.07.1980

Авторы: Михайлов, Черний

МПК: G01C 11/02

Метки: измерительных, камера, рентгеновских, снимков, съемочная

...обработка заключается в измеренин координат х и У, иэображений точек объекта и координатных меток наснимках стереопары в системе координат стереофотограмметрического прибора (стерео или монокомпаратора) 30х, у, О.Координаты координатных метока, в, с и д в системе координат хуОи их изображений а Ь с и ЙС 1 СУ Ссвязаны между собой следующей эа(х - ч с. (у; - у )-с,Ьл(Х 1 хо 1 б 2(У 1 Уо 1 Ьз( )с(х,-ь 1+ с 40 где х и уо - координаты главной точки снимка в системе координат прибора;Ь - главное расстояние снимка; О,Ь;,С, -йаправляющие.косинусы, Направляющие косинусы равны: О 1 =СОЭЮ СОЗЭЕ-ВИС 5 юи) Е 1 Г 1а =-соы зюэе-з 1 о 1 х 1)ю соэ г о =-Ьпах соззе Ъ Ь т.СОЗШ91 ЪЖ Ьг:соьсо созае ъо и) С: Е 1 Г А СОаЕ+СОЬ ЗНШ Ь 1 паЕ с...

Номер патента: 746186

Опубликовано: 05.07.1980

Авторы: Амромин, Баринов, Гончаров, Новожилов, Павлов

МПК: G01C 11/04

Метки: движения, недеформирующегося, объекта, параметров, фотограмметрического

...занимающего в пространстве 1,2,и 3 и т.д, позиций, в системе координат хусг остаются неизменными, Взаимное положение систем координат хсусг с и х у г определяются углами р,г иЧ(Фиг. 1) .Опорные точки А и В объекта на разные зафиксированные моменты времени через объектив Б проектируЮт в плоскость снимка Р в виде точек а,Ь,аЬ, а Ьз, и т.д. По измеренным координатам на снимке Р точек агЬи геодезическим координатам точек А и В объекта в позиций 2 образуют мнимый снимок Рл, полученный из мнимого центра Б 1 (фиг.2). Такой снимок можно получить путем возвращения объекта иэ позиции 2 в позицию 1, не нарушая сняэи проектирующих лучей, Анапогичным путем образуют следующий кваэиснимок Р и т,д. Если объект займет И положений в пространстве и...

Номер патента: 748132

Опубликовано: 15.07.1980

Авторы: Соловьев, Томахин, Шторм

МПК: G01C 1/00

Метки: направления, передачи

...его кривизны, в этой же точке с увеличением - 1. Это свойство используют для ориентации зеркала относительно одного из твердых пунктов, который располагают в центре кривизны зеркала, т.е. на расстоян.и В = 2 Г. А для того, чтобы второй пункт, отстоящий от первого на расстоянии 5, располагался в фокусе зеркала, радиус В кривизны зеркала выбирают равным 25(Е = 5).Известно, что сферическое зеркало изображает точки, лежащие в фокальной плоскости, в бесконечности, Поэтому, если установить марку на втором знаке, расположенном в фокальной плоскости, то ее иэображение можно рассматривать через сфокусированный на бесконечность теодолит, установленный в любой точке в апертуре зеркала так, чтобы его визирная ось была строго параллельна линии,...

Номер патента: 748133

Опубликовано: 15.07.1980

Авторы: Амельянец, Васютинский

МПК: G01C 5/04

Метки: гидростатический, нивелир

...1 содержит турбину 4с лопастями 5, связанную посредствомвала б с ротором 7 генератора 8 электрической энергии. На выходе генератора 8 включен нагрузочный резистор 9,соединенный через кабельное соединение 10 со входом регистрирующего при- .бора 12.Устройство работает следующим образом.При наличии потока жидкости 2,обусловленного ее колебаниями, вращаются лопасти 5 турбины 4. Часть кинетической энергии потока жидкости 2посредством вала б турбины 4 переда Оется ротору 7 генератора 8. Генерируемая при этом электрическая энергия необратимо преобразуется в тепло,выделяющееся на резисторе 9. Протекающий через резистор 9 электрический ток генератора 8 создает на немпадение напряжения, которое регистрирует прибор...

Номер патента: 748134

Опубликовано: 15.07.1980

Авторы: Журкин, Шавенько

МПК: G01C 11/18

Метки: идентичных, опознавания, снимках, стереопары, точек, цветных

...делительных устройств 19, 20 выходы которых связаны с входами электронного коррелятора 21, к другим входам которого присоединены выходы усилителей 13, 14. Выходные клеммы электронного коррелятора 21 соединены с преобразователями 22 и 23 напряжения в линейное перемещение, которые механически связаны с каретками 5 и б и блоками 24, 25 управления разверткой ЭЛТ, выходы которых присоединены к управляющим входам передающих электроннолучевых трубок 1 и 2.Устройство работает следующим образом.Светящиеся точки с экранов передающих электроннолучевых трубок 1 и 2 проектируются оптическими системами 3 и 4 на плоскость расположения соответствующих цветовых снимков стереопары, установленных на каретках Ув б.На чертеже рассмотрен случай, когда...

Номер патента: 750277

Опубликовано: 23.07.1980

Авторы: Кузенков, Эльман

МПК: G01C 11/06

Метки: автоматизированного, аэрофотоснимкам, леса, показателей, таксационных

...принимаемых в качествеопорных (процедуры 2). Для этого нятехнических носителях информвнии (магнитных лентах, дисках и пр.) формируются блоки опорных данньос (процедурно,3), 5 750277 6Каждый блок содержит информацию об од- но с последовательным отбрасываниемном ключевом участке, В него могут признаков с наименьшей ш(формативностью,входить данные от нескольких десятков Каждый раз вычисляется средняя ошибка,до сотен фотопроб: наборы признаков, по- В результате оставляется тот набор призлученные сканированием этих фотопроб инаков, при котором ошибка минимальнанаборы таксационных показателей, изме- (процедура 7), Этот прибор вместе с миренных в этих участках леса при назем- нимальной ошибкой записывается в блокном обследовании с...

Номер патента: 763682

Опубликовано: 15.09.1980

Авторы: Аникст, Львов, Спиридонов

МПК: G01C 1/00

Метки: геодезических, поверок, приборов

...устройства 13 закрепления и наведения поворотного блока 4.Как известно, оптические призмы с двумяотражениями при своих небольших наклонахне меняют взаимногорасположения входящего.и выходящего оптических пучков, так какизменение угла падения на одной из отражающих граней компенсируется противоположным по знаку изменением на друтой грани.Описание работы устройства приводитсядля наиболее ответственных и характерныхповерок азимутальной поправки астрономических теодолитов и наклона горизонтальнойоси любого прибора.Испытуемый теодолит 2 устанавливают настолике 11 основания, С помощью подъемногоустройства столика совмещают горизонтальнуюось теодолита с осью поворотного блока; изакрепляют винтом, При определении азимутальной поправки...

Номер патента: 763683

Опубликовано: 15.09.1980

Автор: Баранов

МПК: G01C 5/04

Метки: гидродинамического, нивелира, системы

...выполненыв виде металлической трубы, установленнойпо наклонной спирали, начало которой соединено с нижней частью измерительного сосуда,конец - с верхней его частью, а электроды закреплены в трубе с заданным шагом,причем рабочий копакт электродов совмещенс геометрической осью трубы.На фиг, 1 и 2 представлены пршивпиальные схемы устройства системы гидродинамического нивелира,Устройство содержит 1 - подъемный механизм (двигатель и кодовый диск с датчикомсчета); 2 -измерительный напорный сосудс токопроводящей жидкостью (снабжен верхним и нижним штуцерами для подсоединениягибких шлангов); 3 - металлическая труба,4 - электродные винты; 5 - электрокабельэлектродов; 6 - иэме 1:чтельный (регистрирующий)блок; 7 - контрольные электрокабели. На...

Номер патента: 763684

Опубликовано: 15.09.1980

Автор: Балычев

МПК: G01C 9/20

Метки: наклона, объектов, углов

...устанавливать кон.троль эа работой прибора. Целью изобретения является исключениевключения электрической цепи устройства врезультате влияния ускорений.Поставленная цель достигается тем, чтоустройство снабжено дополнительным датчиком,неподвижные контакты которого включеныв, цепь сигнализации и управления приводовмеханизмов выравнивания последовательно,а массы контактных шариков устройстваразные,5 10 15 20 25 30 делец от другого уылотцяюцюй прокладкой 8. Контактный шарик 9, выцолнецььый из элек. тропроводящего материала, например из меди, по диаметру больше (или меньше) контакт. ного шарика 4, а, сл;довательно, и масса его, по сравнению с шариком 4, больше (или меньше), Неподвижные контакты 2 и 3 первого и неподвижные контакты О и 1...

Номер патента: 763685

Опубликовано: 15.09.1980

Авторы: Александров, Моргунов

МПК: G01C 25/00

Метки: испытаний, наклономеров

...ускорение подвижной части 2. Подвиж.ная часть 2, набрав угловую скорость, соответ.ствуюшую заданному уровню управляющеговоздействия 1 Д, врашается с постояннойугловой скоростью Сд, Требуемое для вращения с постоянйой угловой скоростью значениетока в цепи обратной связи (в обмотке моментного датчика 16) обеспечивается за счетнедокомпенсации управляюшего воздействиясигналом датчика скорости 13, Противодей.ствуюший вращению момент подвижной части2 складывается иэ момента демпфированияподвижной части, определяемого в основномтоками Фуко, воэникаюшими в колпачках 7и 11 моментного датчика 16 и датчика 13, имоментом от маятниковости подвижной части,который при малом угле отклонения маятника от вертикали а пропорционален...

Номер патента: 765655

Опубликовано: 23.09.1980

Авторы: Гавруцкий, Костогрыз, Мушинский

МПК: G01C 7/06

Метки: профилограф

...11, В этихместах с помощью мерной линейки измеряют расстояние от подъемного сосуда до крепи и расстрелов, Численноезначение этих расстояний в дальней шем служит базовыми отсчетами,При движении подъемного сосуда 2наконечники 9 будут скользить по поверхности крепи 10 и расстрелов 11,повторяя все их неровности. При этомконтактные элементы 3 будут изгибаться, Вследствие несжимаемости звеньевбусин 4, из которых состоит контактный элемент 3, его длина по вогнутойстороне (ИИ) остается при изгибенеизменной. Длина выпуклой стороныконтактного элемента (вщ) в этомслучае увеличивается на величину.,(,гдето; - величина зазора, образующегося при изгибе контактногоэлемента между соседнимизвеньями-бусинами;и - количество звеньев-бусин вконтактном...

Номер патента: 765656

Опубликовано: 23.09.1980

Авторы: Соколов, Соколова

МПК: G01C 9/12

Метки: подводный, поплавковый, уклономер

...уклономер содержит измерительную базу 1 с опорными винтами2 и стойку 3, на которой шарнирно установлен корпус 4 чувствительного элемента.С задней стороны корпуса (см.фиг. 2) нанесена шкала 5 с делениями,кратными пределу измерения по шкалеприбора. Корпус устанавливают по индексу 6 на выбранный предел измерения 40и закрепляют маховиком 7,Иа передней стороне корпуса в нижней части заматированного стекла иллюминатора 8 вставлено дугообразное окно 9, через которое можно наблюдатьшкалу прибора и индикаторную стрелку 10.На фиг. 3 показанапринципиальнаясхема механизма чувствительного элемента в двух положениях: в среднем,соответствующем вертикальному положению уклономера (сплошные линии) ив крайнем, соответствующем предельному положению шкалы...

Номер патента: 765657

Опубликовано: 23.09.1980

Авторы: Генкин, Горбатов, Коровкин, Рудашевский, Самойлов, Светликов

МПК: G01C 17/00

Метки: компас, телеметрический

...структурнаясхема приемной части телеметрического компаса, на полосовые фильтры 15и 16 которой поступают информационный сигнал с несущей частотой Г, имаркерный импульс с несущей частотойв случае радиосвязи, либо на полосовой фильтр 15 маркерный импульс снесущей частотой 1, и информационныйсигнал.На входы электронных ключей 17-20поступают с одной стороны команды скомандного. устройства 21, а, с другойстороны, информационный сигнал.Выходы нечетных электронных ключей17 и 19 присоединены к входам одногоиэ двух линейных сумматоров, выходчетных электронных ключей - к входамдругого.Сборки сигналов с выходом линейныхсумматоров одна через сглаживакщийусилитель, другая через сглаживающийусилитель и линию задержки длительностью в один...

Номер патента: 767513

Опубликовано: 30.09.1980

Авторы: Бесчасный, Раик, Соловьев

МПК: G01C 1/02

Метки: маркшейдерский, теодолит

...плоскостью соответствующих линз, а расстояние между.ними равно радиусу вертикальноголимба (расстояние от центра лимбадо середины штрихов шкалы).На входе отсчетной системы передвертикальным лимбам расположено зеркало 25, а перед призмой 9 - отсчетный индекс 26. Отсчетный мчкроскопзаканчивается окуляром 27.Работа устройства происходит следующим образом,При измерении вертикального углапроизводят визирование на пункт,после каждого визирования (при кругелево и круге право) берут отсчет повертикальному кругу 6 через микроскоп 7. Подсветка осуществляется через зеркало 25, Изображение деленийвертикального круга 6 посрецствомпризмы 10, объективов 17 и 16 проецируется в плоскость делений горизонтального лимба 5, Совмещенное изображение...

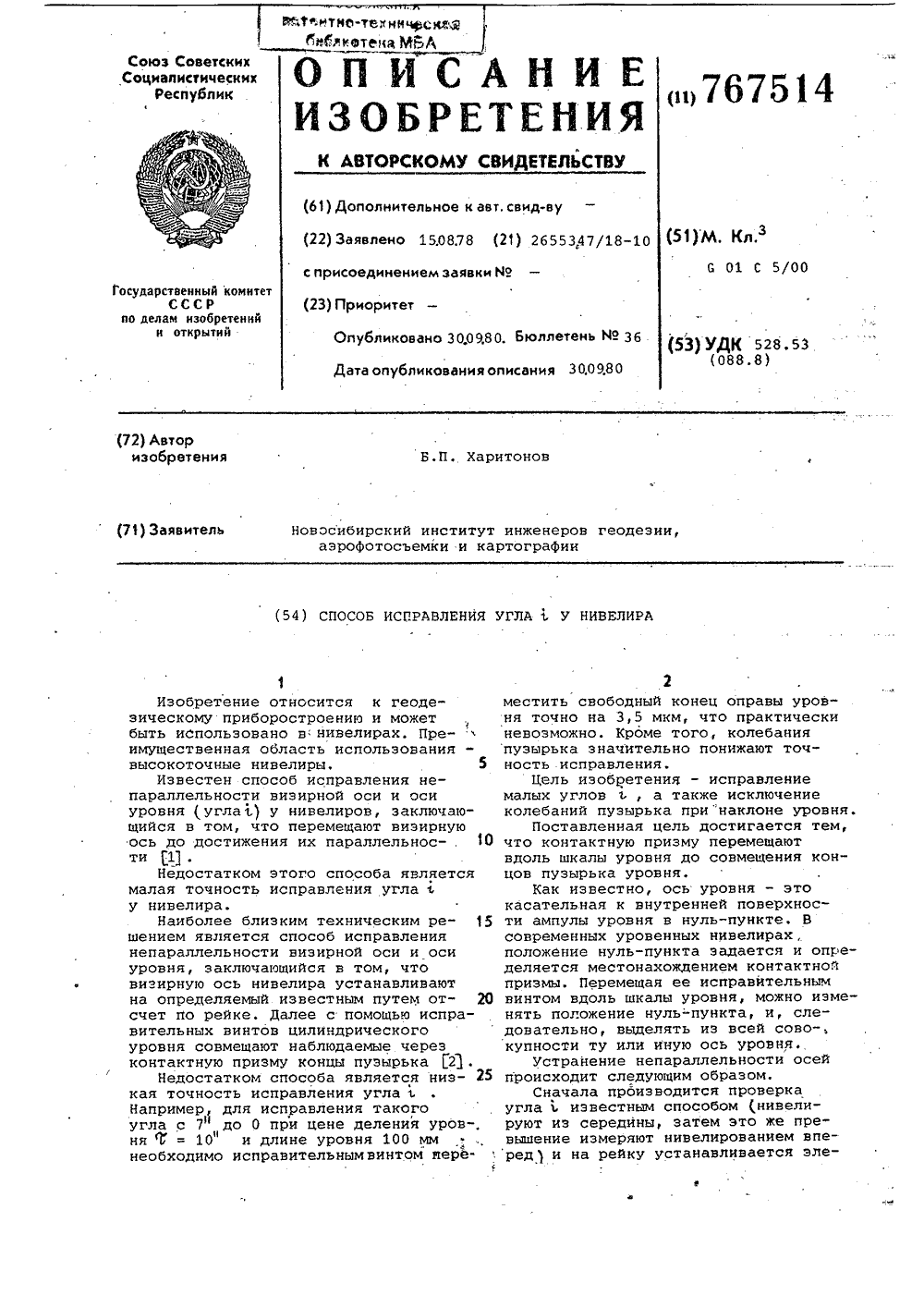

Номер патента: 767514

Опубликовано: 30.09.1980

Автор: Харитонов

МПК: G01C 5/00

Метки: исправления, нивелира, угла

...исключениеколебаний пузырька при "наклоне уровня.Поставленная цель достигается тем,что контактную призму перемещаютвдоль шкалы уровня до совмещения концов пузырька уровня,Как известно, ось уровня - этокасательная к внутренней поверхности ампулы уровня в нуль-пункте, Всовременных уровенных нивелирах,положение нуль-пункта задается и определяется местонахождением контактнойпризмы. Перемещая ее исправительнымвинтом вдоль шкалы уровня, можно изменять положение нуль- пункта, и, следовательно, выделять из всей сово-,купности ту или иную ось уровня.Устранение непараллельности осейпроисходит следующим образом.Сначала производится проверкаугла ь известным способом (нивелируют из середины, затем это же превышение измеряют нивелированием вперед)...

Номер патента: 767515

Опубликовано: 30.09.1980

Авторы: Бансевичюс, Бусилас, Рагульскис

МПК: G01C 9/12

Метки: двухкоординатный, наклономер

...пьезоэлектрический преобразователь в видепьезокерамического диска 6, одинэлектрод 7 которого разделен на трисимметричные части 8, присоединенные через переменные резисторы 9 к 20генератору 10 высокочастотных электрических колебаний. Для подключенияк электрической схеме на корпусенаклономера установлен разъем 11.Наклономер работает следующим 25образом.При подключении генератора 10электрических колебаний к электродампьезокерамического преобразователяупругая система, состоящая из пьезокерамического диска б и резонатора5 начинает совершать колебания наодной из высших частот (например,третьей). Эти высшие формы колебаний упругой системы будут иметь (например, две) узловые окружности,на которых при колебаниях перемещения равны нулю, В...

Номер патента: 767516

Опубликовано: 30.09.1980

Авторы: Доронин, Казымов, Мамонкин, Марущак, Неаполитанский, Потапов

МПК: G01C 9/18

Метки: наклона, объекта, угла

...камера 1 с помочью цапф 4 подвешенание, и датчик момента, который ис- в камневых опорах 5 корпуса б. Пропользуется как исполнительный элемент странство между поплавком и корпуцепи обратной снязи. Величина тока сом заполнено жидкостью 7 котораяв обмотке датчика момейта является 25 обеспечивает гидростатическую размерой углового отклонения поплавка. грузку опоР 5 и создает совместноДля поддержания, постоянства темпера-с внутренней поверхностью корпусатуры жидкости и поплавка предусмотре и наРУжной поверхностью поплавкено автоматическое термостатирование. 1 демпфирующий момент. Корпусдля компенсации Расширения поддерживаю- устройства термостатирован систещей жидкости;при изменении температуры мой 8. На корпусе жестко закреплены30от...

Номер патента: 767517

Опубликовано: 30.09.1980

Автор: Усенков

МПК: G01C 13/00

Метки: водоемов, волн, поверхности, регистратор

...преобра" зователь гидростатического давления,иэмерительная цепь которого подключена к цепи основного преобразователядиФФеренциально.Регистратор волн на поверхности; водоемов схематично показан на чертеже,Описываемое устройство состоит изсвободно плавающего на водной поверхности цилиндрического поплавка 1,к которому на гибком токопроводящемкабеле 2 подвешен мембранный измерительный преобразователь 3 гйдростатического давления, например, потенциометрического или тензометрического типа. Выбор конструкциипервичного измерительного преббразо.вателя гидростатического давления неявляется принципиальным, Для предания вертикальности кабельной линии ипоплавку преобразователь 3 соединен сконцевым грузом 4. В нижней частипоплавка 1 укреплен...

Номер патента: 446223

Опубликовано: 07.10.1980

Автор: Ермаков

МПК: G01C 19/48

Метки: гировертикаль, коррекцией, маятниковой

...асимптотическии имеет большие динамические ошибкипри колебаниях объекта,11 ель изобретения - повышение точности работы прибора.Это достигается тем, что подвижнаячасть демпфирующего устройства выполнена в виде двух плоских сильно демпфированных маятников установленнътх в дополнительном кардановом подвесе, который закреплен на кожухе гироскопа, причем на внутреннем кольце дополнительного карданова подвеса закреплен датчик положения вертикали.ФНа чертеже изображена предложенная гировертикаль с маятниковой коррекцией.Гироскоп 1 размещенв кожухе 2, на . котором установлено устройство, служащее для демпфирования собственных колебаний гиромаятника и в качестве датчика горизонта, содержащее два плоских маятника 3 и 4 с демпфирующимн...

Номер патента: 573988

Опубликовано: 07.10.1980

Автор: Ермаков

МПК: G01C 19/44

Метки: гировертикаль

...элемент.Гировертикаль (см. фиг, 1) содержит гиромотор 1, заключенный в кожухе 2, подвешенном в двухосном кардановам подвесе, состоящем из наружной и внутренней со смещенным вниз центрам тяжести рамок, кожух гиромоторв установлен на внутренней рамке на направляющих наружной и подвеса, внутренняя рамка установлена на своих осях вращения через направляющие, параллельные внутренней оси родвеса, причем кожух 2 гиромотооа 15Прн этом в отличие от гиромаятникакоррекция гироскопа оказывается радиальной, что обеспечивает быстрое приведение гироскопа в положение равновесия и, следовательно, высокую точность гировертикали,3 5 7398 с внутренней рамкой и внутренняя рамка со своими осями вращения связаны посредством пружины 3 и демпфера 4;на кожухе...

Номер патента: 769325

Опубликовано: 07.10.1980

Автор: Колодеж

МПК: G01C 1/00

Метки: импульсное, углоизмерительное

...625 Гц, Лампа 4, щель 5 и фотоприемник б образуют канал съема информации с нулевого направления, Лампа 7,оптический мостик 8, щель 9 и фотоприемник 10 образуют канал съема информации по измеряемому направлению Лампа7, оптический мостик 8, щель 9 и фотоприемник 10 жестко связаны с визирным устройством (на фиг, 1 не показан) и могут сним вращаться вокруг оси вращения 4лимба. Лампа 11, щель 12, фотодиод 13образуют канал съема информации тактовых импульсов. Измерительный:каналсостоит из двух усилителей-формирователей 14 и 15, дифференцирующих цепочек 501 б и 17, триггера 18 с раздельным запуском. Канал тактовых импульсов состоит изусилителя 19, умножителя частоты 20 (на2), формирователя 21, делителей импульсов по длительности 22. Схема...

Номер патента: 769326

Опубликовано: 07.10.1980

Авторы: Попов, Торгашов, Трофимов

МПК: G01C 9/06

Метки: вертикали, объекта, отклонения

...в нее пьезоэлементами, один нз которых - излучающий закреплен на маятнике, подвешенном в плоскостипараллельной плоскости расположения приемного пьезоэлемента, и подключен к генератору электрических колебаний, а также измерительный прибор, снабжено дополнительно тремя парами пьезоэлементов, жестко закрепленных в кюветепричем пьезоэлементы в каждой паре расположены друг от друга на расстоянии, соответствующем двум крайним и среднему положениям подвижного излучающего пьезоэлемента относительно приемного, половина пьезоэлементов, укрепленных на стенке кюветы, подключена к измерительному прибору, а остальные - к генератору электрических колебаний.На чертеже, приведена принципиальная схема устройства.Устройство содержит кювету 1 с эталонной...

Номер патента: 769327

Опубликовано: 07.10.1980

Авторы: Гринберг, Кацман

МПК: G01C 9/06

Метки: наклона, углов, фотоэлектрическое

...половине диапазонаперемещения отсчетной системы маятника (осветителя и фотоприемника) по горизонтали. Длина последующих штриховлинейно убывает до О, Число штрихов, ихширина и величина промежутка, между ними выбирается исходя из точностных и конструктивных соображений. Диск приводится во вращение мерным колесом 8 транспортной тележки. На оси 9 диска закреплен кулачок 10, связанный с контактнойгруппой 11 для переключения (один раз заоборот) диска угла наклона.Подвод питания к осветителю и фотоприемнику осуществляется через гибкиетокопроводы 12. Сигнал с фотоприемникачерез токопровод 1 З поступает на усилитель 14, откуда через контактные группы,в зависимости от знака угла наклона, подается на счетчики импульсов положительных 15 и...

Номер патента: 769328

Опубликовано: 07.10.1980

Авторы: Казанцев, Пашкин

МПК: G01C 15/06

Метки: нивелирная, рейка

...1 нивелирной рейки. На противоположном конце корпуса 1 выполнен паз 25, в пазе на оси 2 б установлен рычаг 27 с противовесом 28. Паз 25 выполнен в виде упругого фиксатора для рычага 27 с возможностью фиксации рычага перпендикулярно и вдоль оси корпуса 1 нивелирной рейки.Нивелирная рейка работает следующим образом.Острие иглы подводят к реперному знаку на обшивке 29 крыла, С помощью тяги 7 вращают кулачок б. В процессе вращения кулачок б через толкатель 8 перемещает корпус 4 установочного устройства 3 вдоль иглы 5 относительно подвижной втулки 9 до момента .касания торца корпуса 4 с по О верхностью обшивки 29 крыла (так как пружина 11 малой жесткости деформирует ся корпусом 4 устройства 3 в большей степени, чем пружина 10 большой...

Номер патента: 769329

Опубликовано: 07.10.1980

Авторы: Запасный, Ковшов, Сергеев

МПК: G01C 17/30

Метки: курса, магнитного

...которого соединены с выходами фазовращателей 5 и б и синусной обмоткой ротора сельсина 3. Сумматор 7 предназначен для алгебраического сложения и уеиле ния ииформационного сигнала с противофазными,напряжениями частоты 3 а и ь. Выход сумматора 7 через синхронный детектор 2, работающий,при соотношении частот сигнала и управления 2: 1, и усилитель мощности 9 связан .с исполнительным двигателем,10 отработки ротора сельсина 3. Усилитель частоты 11 включен между синусной обмоткой ротора сельсина 3 и входом компаратора 12, предназначенного для выдачи сигнала управления на вход генератора 1, другой вход компаратора 12 соединен с косинусной обмоткой ротора сель- сина 3.Устройство работает следующим образом. 5 10 15 20 25 Зо 35 40 Регулируемый по...

Номер патента: 771465

Опубликовано: 15.10.1980

Авторы: Гаркуша, Кузнецов, Куриленко, Чепко

МПК: G01C 7/06

Метки: жестких, искривлений, каретка, проводников

...изменение знака погрешности Ь и. на противоположный на каждом последующем фиксированном участке относительно преды ущего. Совмешение же точки подвеса маятника с продольной осью рамы каретки исключает колебания точки подвесного в вертикальной плоскости, а, следовательно, и увод центра масс маятника от отвесного положения, чем обеспечивается возможность увеличения скорости прокатки каретки по проводнику.На фиг. 1 показана схема каретки; на фиг. 2 - положения каретки при самом неблагоприятном расположении эксцентриситетов Е, и с. несущих колес в моменты двух последовательных отсчетов зенитных углов, когда путь, пройденный кареткой равен длине ее базы Ясс.Каретка содержит раму 1 с установленными на ней несушими колесами 2 и мерным...

Номер патента: 773430

Опубликовано: 23.10.1980

Авторы: Глибовицкий, Кулиш, Никитин

МПК: G01C 9/28

Метки: уровень

...прием вывести плоскость в горизонтальное положение, однако изго товление этого уровня очень сложно.Известен также круговой уровень, рабочая часть которого с внутренней стороны отшлифована по шаровой поверхности, а на внешней стороне в ее ценО 2тре нанесена окружность, которой пользуются при установке пузырька уровня на середину (2) .Круговые уровни отличаются простотой и удобством применения, однако точность их невысока. Цель изобретения - повышение точности установки уровня в горизонтальное положение.Поставленная цель достигается тем, что рабочая поверхность уровня выполнена вогнутой и симметрично относительно его оси. На фиг.1 изображен уровень, в плане; на.фиг.2 - разрез А-А на фиг.1; на фиг,3 - разрез В-В на Фиг.1.Уровень включает...
