Номер патента: 188045

Опубликовано: 01.01.1966

Автор: Дмитриев

МПК: G01C 15/12

Метки: линий, планах, прибор-лекало, топографических, трассирования

...ограничена симметрично расположенными двумя прямьви линиями, двумя переходными кривыми и средней круговой частью с заданным центральньв углом; верхней пластины, рабочая часть которой ограничена переходной кривой и прямой линией; оси вращения для взаимного перемещения пластин относительно друг друга и упора, смонтированного на нижней пластине, для ограничения крайнего положения верхней пластины при вращении ее вокруг оси.На чертеже схематично изображен предлагаемый прибор-лекало.Он состоит из нижней пластины 1, рабочая часть которой ограничена симметрично расположенными двумя прямыми линиями аб и вг, двумя переходными кривыми бд и ев и средней круговой частью де с заданным центральным углом а; верхней пластины 2, рабочая часть которой...

Номер патента: 188046

Опубликовано: 01.01.1966

Авторы: Выдрин, Жигунов, Рум

МПК: G01C 9/18

Метки: выравнивания, датчик, косогорныхмашин, наклона, систем

...оыстродеиствия.11 редлагаемый датчик наклона отличается теь 1) что) с целью саъ)одемпфирования) поплавок полностью погружен в жидкость, а шар)Р 1 р подвески его расположен ниже поплавка.1 Р 1 арцир подвески маятника расположен В цижнеи части резервуара, отделенной от не 1 о эласти шои диасррагв 1 ои.11 а чертеже показан предложенныР 1 датчик наклона.Датчик состоит из закрытого резервуара 1, заполне;Рного жидкостью 2, полностью погруженного в нее поплавка 3 с маятниковой осью , закрепленной в шарнире о, установленного в нижней части резервуара, отделенной от него эластичной диафрагмой б,При наклоне машины наклоняется и жестко связанный с ней резерьуар 1. Момент, развиваемьш при этом за счет составляющей подъе.;111 ой силы поплавка,...

Номер патента: 188692

Опубликовано: 01.01.1966

МПК: G01C 13/00

Метки: 188692

...и калибровочный электрод, включенные в цепь источника пита ния и регистратора, например осциллографа.Особенностью предлагаемого датчика является то, что в нем электроды выполнены в виде металлических стержнеЙ с чередующимися оголенными н изолированными электрически 10 от воды участками, количество которых и длина выбираются в зависимости от требуемой точности. Такое выполнение датчика позволяет аВтоматичсски получать масштабные метки непосредственно на осциллограмме в зави симости от изменения электропроводности электродов.На чертеже приведена принципиальная схема устройства, содержащего два скрепленных между собой электрода с чередующими ся Оголенными 1 и изолированными электри. чески от воды участками 2. К электродам последовательно...

Номер патента: 189162

Опубликовано: 01.01.1966

Авторы: Пат, Уточкин

МПК: G01C 9/18

Метки: уровень, электронный

...уровня подключена к электронной схеме регистрации кабелем через герметичный переход 14.Электронная схема регистрации состоит из двух симметричных каналов, каждый из которых содержит ключевой амплитудно-фазовый детектор 15, на вход которого поступает опорное высокочастотное напряжение от генератора 1 б и сигнал рассогласования, снимаемый со средней точки трансформатора мостовой схемы через эмиттерный повторитель. На выходе детектора создается постоянное напряжение, величина которого пропорциональнауглу наклона ампулы, а полярность - показывает направление наклона. К выходамдетекторов подключены соответствующие пары 5пластин 17 и 18 электроннолучевой трубки19. Экран трубки имеет беспараллельнуюшкалу отсчета в полярной системе...

Номер патента: 189198

Опубликовано: 01.01.1966

Авторы: Государственный, Раизин

МПК: G01B 11/16, G01C 1/06

Метки: изгиба, элементов

...отличающеделения деформации ем горизонтальных сколькими реперами,трубы в заданных цы которых служат расположенного над а схема устройств - то же (вид сбоку) 2. Устройство по п, 1, отлггчающееся тем,то реперы выполиены в виде подсвечиваемых трубе стержней с отверстиями на концах. Известны устройства для измерения горизонтальных смещений оснований сооружений,ссдержащие металлическую трубу, закрепленнук в теле испытуемого сооружения, и репер,установленный в нижней части трубы.Отличие предлагаемого устройства заключается в том, что по высоте трубы расположено несколько реперов, концы которых служатвизирами для теодолита, расположенного надверхним отверстием трубы, а также в том, 1что реперы могут быть выполнены в виде подсвечиваемых в...

Номер патента: 177637

Опубликовано: 01.01.1966

Автор: Соловьев

МПК: G01C 15/12

Метки: выставления, перпендикулярных

...помощи микроскопов цлц гоп 1 шметра таким образом, чтобы точка пересечения задаваемых цмц направлений лейк 1 ла б 1.1 на вертцкал 1 ноЙ оси вра 1 ценця столика, или же, что то же самос, на прямой, проходящей через точку пересечения центральных осей пентапризмы 9 и центр шара. Пентапрцзма укреплена на дисковом механизме планового перемещения пентапрцзмы, содержащем верхний диск 10, несущий пентапрцзму. ц промежуточный диск 11. В промежуточном диске име 1 отся четыре расположенных на равном расстоянии друг от друга паза 12, в которые входят две шпонкц 13, укрепленные ца верхнем диске 10, и две шпонки, укрепленные на опорном столике. Перемещение дисков производится юстировочцыми винтами И. Столик б177637 7 Я цесст кольцо 15, ца котором...

Номер патента: 177638

Опубликовано: 01.01.1966

Автор: Каргу

МПК: G01C 19/16

Метки: гироскопическое

...закрепленной в корпусе на подшипниках стойкой, приводящей посредством двигателя карданов подвес в медленное вращение относительно корпуса. Это уменьшает уход от моментов трения в опорах подвеса.На чертеже изображена кинсматическая схема предложенного гироскопического устройства,В статоре 1 гиромотора размещен карданов подвес, состоящий из внутреннего 2 и наружного 3 колец. Кольцо 2 карданова подвеса кинематически связано со стойкой 4, закрепленной в корпусе 5 устройства на подшипниках 6,и приводится во вращение двигателем 7 черезредуктор 8. Предмет изооретения1. Гироскопическое устройство, содержащее размещенные в корпусе трехстепенный гироскоп, датчики угла и датчики момента, отличаюитееся тем, что, с целью уменьшения уходов,...

Номер патента: 178117

Опубликовано: 01.01.1966

МПК: G01C 3/30

Метки: 178117

...рычагом 11, конец которого входит в цапрагляющцй паз 12 ца бокогой стенке насадки, а корректирующее звено 6 - 8 - рычагом 13, конец которого входит в цаправляющиц паз 14 на стенке насадки.Основное звено 3 - 8 сохраняет свое положение неизменным прц наклонах трубы благодаря смещению центра тяжести всей подвесной системы вниз относительно осц 3. Под. вижным линзам 4 и 6 противопоставлены укрепленные на передней стенке насадки неподвижные линз 1 а ц 16 с фокмсцымц расстояниями противоположного знака. Прц повороте зрительной трубы в вертикальной плоскостц ца угол а звено 3 - 8 сохраняет свое горизонтальное положение неизменным, в результате чего высотомерцые линзы сме 178117гцаются с оптической осп ЛБ объектива пропорционально синусу угла а...

Номер патента: 178505

Опубликовано: 01.01.1966

Авторы: Васьков, Воложинский, Миусов, Рыжов, Спасибухов, Черн

МПК: G01C 7/04

Метки: базовой, глубины, движения, колеи, процессе

...тем, что, с целью 20 получения непрерывного и истинного значенияглубины колеи прп сохранении скорости движения машины, датчик глубины колен выполнен в виде двух буксируемых тяг с лыв(ами, одна из которых скользит по межколейному 25 промежутку, а другая - по дпу колеи, икппсматпчески связан с потенциометрнческнм преобразователем, на выходе которого установлен стрелочный индикатор и самопишущий прибор. Известные устройства для измерения глубины колеи в процессе движения базовой машины по мягким грунтам, содержащие датчик глубины колеи и регистрирующие приборы, ограничивают маневренность машины и снижают ее скорость движения,Для устранения этих недостатков в описываемом устройстве датчик глубины колеи выполнен в виде двух буксируемых тяг с...

Номер патента: 178506

Опубликовано: 01.01.1966

МПК: G01C 11/14

Метки: аэроснимков, дифференциального, трансформирования

...45 и 54 и соответствующими салазками 47 и 5 а, и рама 29 с втулками 30, 31, 32 и 33 перемещается по цилиндрам б - 9, а рама 10 перемещается на своих цилиндрах б - 9 по стержням с круглым сечением 2 - 5. В целях выполнения основного уравнения оптики и изменения коэффициента трансформирования расстояния между проекционным объективом 23 и основной плитой 1, служашей в качестве экрана, с одной стороны, и салазками 18, служащими в качестве суппорта аэроснимков, с другой стороны, изменяются в необходимой для дифференциального трансформиро. вания мереРасположенный на салазках 18 аэроснимок 79 частично освещается при помощи источника света (на чертеже пе показан) и объективом 23 изображается в неискаженном виде во всех деталях на...

Номер патента: 178507

Опубликовано: 01.01.1966

Авторы: Аэрофотосъемки, Большаков, Демушкик, Картографии, Клюшин, Московский

МПК: G01C 3/08, G01S 13/40

Метки: 178507

...Ркится половина длины волны возникших ко лсоа 111 и. 1 астота возникших электромагнит иых колебаигш определяется с требуемой точ постыл измерительным устройством 5 в элект рической цепи приемопередатчика. Зная частоту пли время прохождения светом прямого и обратного расстоя п 1 й, можно вычислить са мо расстояние: О где- частота возникших гармон лебаний; о - скорость распространени тромагнитных колебаний в среде; В - ряемое расстояние.178507 Предмет изобретения Составитслв Ю. М. Ферштмаиагетти Тскред А. Л. Камышиикова Корректоры: Н, КостиковаН, Соколова елактор Н Заказ 4123 Тираж 7 о 0 Формат бум. 60 К 90/ц Объем 0,21 изл. л. П ЦИИИПИ Комитета по делам изобрстсипй 1 и открытий при Совет" МинистрМосква, Центр, пр. Серова, л. 4...

Номер патента: 178508

Опубликовано: 01.01.1966

Автор: Брозгуль

МПК: G01C 19/06

Метки: гироскопическое

...Бю ата опуоликования описан Известные гироскопические устройства для измерения угловой скорости содержат ротор, в диаметральной плоскости которого вдоль образующей цилиндра расположены два канала, заполненные жидкостью. Известны также поплавковые акселерометры для измерения ускорений.Описываемое гироскопическое устройство отличается от известных тем, что с целью одновременного измерения угловой скорости и линейного ускорения в нем два канала соединены в торцовых частях ротора поперечными каналами, образующими замкнутый контур, который снабжен двумя пермаллоевыми стержнями, расположенными вдоль продольной оси ротора и вибрирующими под действием вращающейся жидкости с частотой, пропорциональной числу оборотов ротора.На чертеже...

Номер патента: 179013

Опубликовано: 01.01.1966

Автор: Каргу

МПК: G01C 19/16

Метки: гироскопическое

...дРУг. предмет пзоор ен Гироскопическое по, содержащее м в нем карданз внутреннего и ееся тем, что, с и равножесткоротора выполнео геометрпческоустроис мещепн с ра статор, рот ным подве оящих м, с колец шсния отличаю жесткост нарт жног новы цел сти и, опоры носитель его копс ны симметр го центра по чно ОПИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М рнсоедшенпсм заявки хс Известны гироскопические устройства в обращенном кардаповом подвесе.Предложенное гироскопическое устройство отличается от известных тем, что опоры ротора выполнены симметрично относительно геометрического центра подвеса, что повышает жесткость и равножесткость его конструкции.На чертеже представлена принципиальная схема...

Номер патента: 179014

Опубликовано: 01.01.1966

Авторы: Дубовик, Миронов, Хохловский, Царев, Чертов

МПК: G01C 11/24

Метки: экспериментального

...съехгкой параметров морского волнения на одну и ту же фотопленку.В предложенной установке перед объективом фотограмметрической камеры, установленной на левом конце базиса, подвижно, под углом 45 к направлению оптической оси, закреплено зеркало с наружной отражающей поверхностью, передающее изображение линии видимого горизонта на дополнительную щель, расположенную в фокальной плоскости параллельно основной щели на заданном от цее расстоянии и снабженную индексами в виде нити, протянутой перпендикулярно щели в месте изображения линии видимого горизонта при нулевом значении бортовой качки. Еакая конструкция позволяет вести запись параметра бортовой и килевой качки судна одновременно со съемкой параметров морского волнения на одну и ту же...

Номер патента: 179015

Опубликовано: 01.01.1966

Авторы: Дубовик, Миронов, Хохловский, Царев, Чертов

МПК: G01C 11/24

Метки: спектра, экспериментального

...прибора 0,3 - 0,5 л 1 л, поэтому пространство объектов изображается каждым 30 фоторегистратором в пределах двухгранного угла, образованного двумя плоскостями, проходящими через боковые грани щели б и узловые точки объектива 7 прибора.Благодаря примене 1 тпю коцвергентного случая съемки на фотоплецках обеих фотограмметрических камео всегда будет получаться изображение одного п того же участка взволнованной поверхности, расположенного ца некотором удалении от базиса 1 съемки. Зона стереоскопического восприятия 8, имеющая форму, близкую к ромбу, прп стереоскопическом паб;поденпп создает местный стереоэффект. Для уменьшения вслпчппы угловых элементов ориентирования приборы устанавливают па гиростабилизующпе платформы. Остаточные...

Номер патента: 179480

Опубликовано: 01.01.1966

Автор: Дудников

МПК: G01C 19/54

Метки: гироскопическим, маятник-успокоитель, приборов, элементам

...с кинетическим моментом ротора и вызывающих прецессионное движение оси ротора к вертикали, в предложенном маятнике выходные отверстия для воздуха, перекрываемые заслонкой, устроены в нижней части кожуха ротора гироскопа.На чертеже изображен описываемый маятник-успокоитель к гироскопическим элементам прибора.Маятник-успокоитель 1 регулирует протекание воздуха посредством заслонки 2, скрепленной с маятником 8. Выходные отверстия 4 и 5, перекрываемые маятником, расположены в нижней части кожуха б ротора гироскопа.При отклонении оси ротора гироскопа от вертикали на некоторый угол в плоскости основной проекции чертежа под действием возмущающих моментов происходит отклонение маятника заслонки в относительном движении по...

Номер патента: 180364

Опубликовано: 01.01.1966

Автор: Бочарников

МПК: G01C 9/10

Метки: металлический, прецизионный, уровень

...15 постоянства симметрии давления воздуха относительно подвижноГо диска канал для подачи сжатого воздуха расположен в тслг верхнего подвигкного диска, несущего баллон с гоздухом и стабилизатор дяглсиия. 20На чертеже показянд припципиял 1 П дя схема описываемого уровня,Уровень выполнен в вплатформе 1 двух соприсферическими поверхноствижиого 2 и подвижного иде размещенных иакасающихся своимиями дисков - непод3. На диске д закреплен цилиндрический бплон -1 со сжатым воздухом и стабилизатором давления, помещенным внутри оаллоиа. В центре верхнего диска просверлен канал 5 для подачи сжатого воздуха.Измерение углов наклоня платформы производят по перезещеП 1 о в поле зрения отс 1 етного устройства 6 перекрестия 7, нанесенного иа верхнем торце...

Номер патента: 180814

Опубликовано: 01.01.1966

Авторы: Захаров, Изо

МПК: G01C 3/00

Метки: авторедукционный, дальномер, двойного, изображения

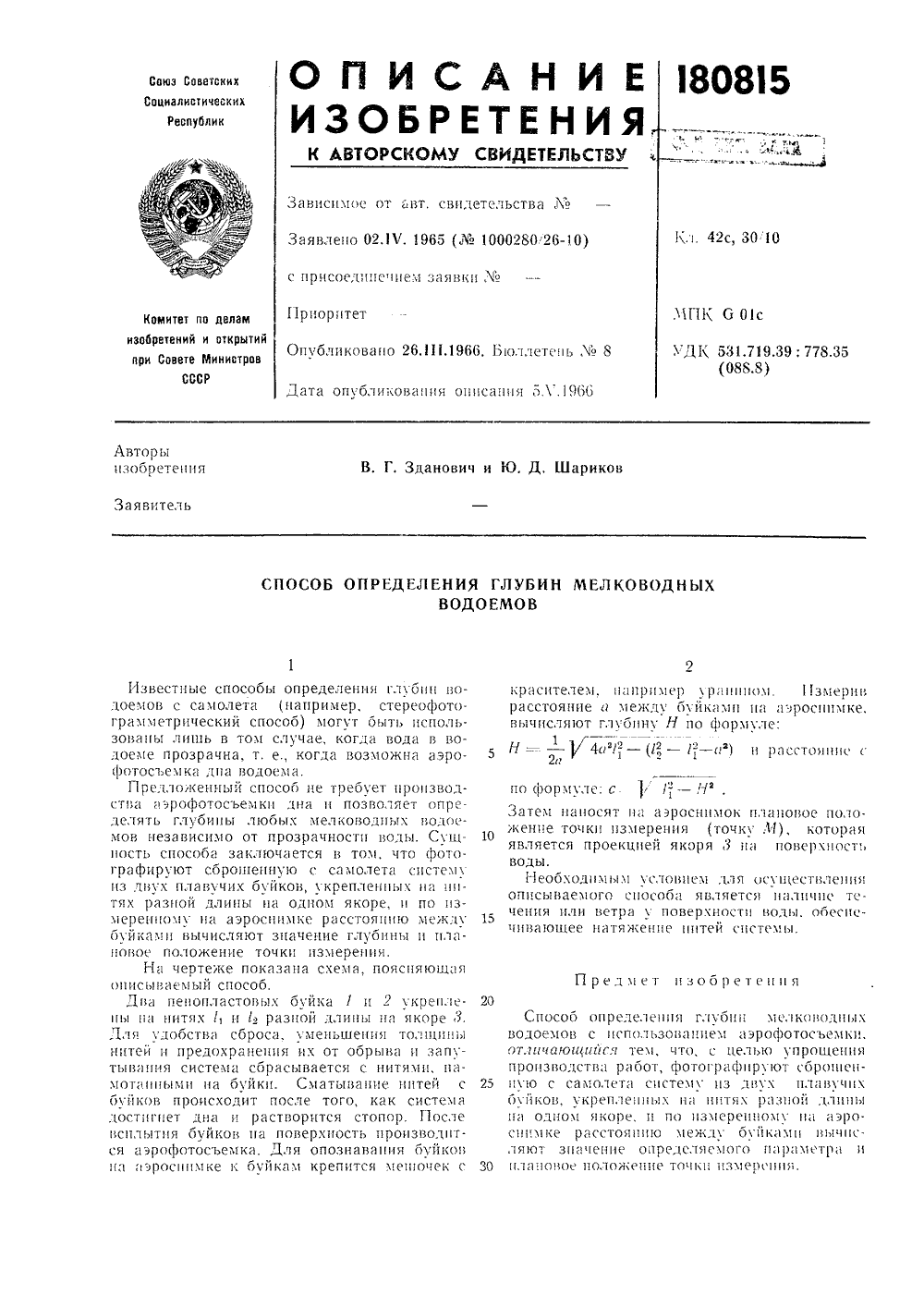

...1) 51.1 тель х 1 Х с 1 ятый оцтял ого р ТБЛ 51 ЕТС 51 ОТСЧРТ, СЦ ет гориз О Цз 1 О)редмет изобретен 2 з ЛБ)орсд к:зоорджеция струмсцтс, о пента призма по отюшеш 30 бы, и кл 11 ата о 1 бликова)я описзш В315 С 1 Ы Х с 1 ТОРЕДтс КЦЦО ИЫ)с,с)11)ц 0 (- )зх,Бойого изображия с срем(чиы, бз - зисом ПР ицст 1)с х 1 еите кОРРеки 5 РЯЛЛктичского угла, создаваемоо кл(1;)ми о, - сстора, Осуществлетс с помощью опоаиитсльиых редуцируюших устройств, имюшх слож:Ое мехзиическое Быполцеии.В иредложецном дальномере дл орре- щи из р;ллзктического угла используютс са хи е.1 и и ь 51 ком пеисат 01) я, с по.,101 цью которых 03 т 5 этот пзралляктический угол. Досггетс 5 это тем, что клинья жесто свя- ЗсИЫ (. КОРГс)("ом ДЯЛЫОМЕРЯ И ИРИ ИЯКЛОИЕ зрителыой трубы...

Номер патента: 180815

Опубликовано: 01.01.1966

Авторы: Зданович, Шариков

МПК: G01C 13/00

Метки: глубин, мелководныхводоемов

...определения глубин водоемов с самолета (иапример, стереофотограмметрический способ) могут быть использовацы лишь в том случае, когда вода в водоеме прозрачна, т. екогда возможца аэрофотосъемка дпа водоема.Предложеццый спосоо це требует цроцзво;1- стцз зэрофотосьемкц дца и позволяет определять глубины любь 1 х мелководцых водоемов независимо от прозрачности воды. Су 1 ц ность способа заключается в том, что фотографируют сброитеицу 1 о с самолета систему из двух плавучих буйков, укреплециых ца витях рззцой длины ца о;цом якоре, и по измере 1 п 1 ому ца аэросцимке расстояци 1 о между 1 Оуйкзми вычисляют значение глуоицы и плз 1 ювое положение точки измереция.Нз чертеже покззаца схема, поясцяю 1 цзя Описываемый способ.Лва цецопластовых...

Номер патента: 181311

Опубликовано: 01.01.1966

Авторы: Парников, Спивак, Хомков

МПК: G01C 9/24

Метки: tfxkhmrcivav, билкот, паткнтно

...части лимба объективом оборачивающей системы в масштабе 1: 1 строится изображение штрихов его диаметрально противоположной части. Дальше оба пучка идут через лимб, защитное стекло 15 на призму 16, которая отражает их в направлении, параллельном плоскости лимба. Проходя через линзы 17 и 18 объектива микроскопа, оба пучка преломляются призмой 19 под углом 90 также в направлении, параллельном плоскости лимба. Выходя из призмы 19, каждый пучок проходит через соответствующие клинья оптического микрометра - неподвижные 20 и 21 и подвижные 22 и 23. После прохождения через клинья оптического микрометра пучки лучей попадают в разделяющую призму 24 с приклеенным к ней клином 25. Часть поверхности призмы под клином посеребрена. Пучок лучей,...

Номер патента: 181312

Опубликовано: 01.01.1966

МПК: G01C 1/02, G01C 15/12

Метки: азимута, дневной, передачи, поверхности, шахту

...на дневной поверхности и направлениями нор малей к установленным в шахте поворотным и отражающему (базовому) зеркалам, после чего, используя зенитные расстояния нормалей, вычисляют искомый азимут.На чертеже показана схема, поясняющая 2 описываемый способ,Передачу азимута осуществляют с помощью автоколлимационного теодолита 1 и двух поворотных 5 5 и отражающего 5 з зеркал, установленных в шахте 2.Производство работ сводится змеряют угол между известным м О на дневной поверхности и , к поворотному зеркалу 5 ь Затем поворачивают зеркало 51 таким образом, чтобы в поле зрения теодолита был виден автоколлимационный блик от зеркала 5., н измеряют угол между напраглением О и нормалью М . После этого поворачивают зеркало 5., до тех пор,...

Номер патента: 181317

Опубликовано: 01.01.1966

Авторы: Завь, Тимошин

МПК: G01C 11/10, G06F 15/08

Метки: плтгнтпотп, ъlt

...5, он преобразуется в последовательность модули- Ю рованных по амплитуде электрических импульсов. После усиления в усилителе б эти импульсы используются для управления интенсивностью луча в потенциалоскопе 7, 1 роме того, в блоке воспроизведения имеется 15 оптическая система 8, проектнрующая луч сэкрана трубки на носитель информации. Для автоматического поддержания постоянства, длины развертки луча вдоль строки включены два разделенных светонепроницаемой пе регородкой фотодиода 9.В блоке построителя конечной информациигенератор горизонтальной развертки 10 выдает пилообразное напряжение для каждого воспроизводимого с носителя информации 25 сигнала. Напряжение развертки по оси У получается с помощью счетно-решающего...

Номер патента: 190592

Опубликовано: 01.01.1967

Авторы: Афремов, Аэрофотосъемки, Дервиз, Здобников, Зотов, Картографии, Коншин, Орлов, Центральный

МПК: G01C 11/02

Метки: высокоточный, стереокомпараторbi

...разделенное на четыре части, пара;глелыые штрихах Огражателыгых решеток 25. Каждая из частей благодаря сдвигу штрихов обеспечивает постоянный сдвиг фазы снимаемого сигнала на 90. В результате относительный разворот у, у прозрачной решетки относительно отражательной не изменяет фазы снимаемого сигнала.Таким образом, счет полос муара не нарушается, что позволяю получить отсчет без потери точности и ужесточения допускон на точность изготовления направляющих.Для устранения изгиба точных направляющих 5 под действием веса подвижных частей на каретке у 4 укреплены две плоские направляющие вокруг осей 26, подпертые пружинами 27. Рычаги 28 посредством шаров 29 осуществляют постоянное давление на каретку у, разгружая направляющие 5.В приборе...

Номер патента: 190593

Опубликовано: 01.01.1967

Автор: Назаров

МПК: G01C 15/04

Метки: визирная, теодолита, цель

...устранения влияния аберрациониых искажений и обеспечения кругового визи рования без фазового искажения, источниксвета выполнен в виде стеклянного полого цилиндра, по внутренней поверхности которого нанесен прозрачный токоведущий слой, образующий внешнюю обкладку электролюми иесцентного конденсатора,а 1, Известны визирные цели теодолитов, содержащие скрепляемое с верхней частью алидады основание, несущее цилиндрическую стойку, источник света и подвижный наружныйцилиндр.Цель изобретения - устранить влияниеаберрациоииых искажений и обеспечить круговое визирование без фазового искажения.Это достигается тем, что источник света выполнен в виде стеклянного полого цилиндра,на внутреннюю поверхность которого нанесенпрозрачный токоведущий...

Номер патента: 190641

Опубликовано: 01.01.1967

Авторы: Промыслов, Скеорчевский, Суминов

МПК: G01C 19/06, G01M 1/38

Метки: балансировки, гиромоторов, динамической, роторов

...воспринимают вибрацию дисбаланса, преобразуя ее в электрические сигналы. С датчиков вибрации сигнал, пропорциональный величине и соответствующий фазе дисбаланса, поступает на блок 2 индикации.Блок 3 синхронизации осуществляет синхронизацию момента излучения оптических квантовых генераторов 4 и 5 с моментом прохождения точки дисбаланса при помощи вращающихся зеркал б и 7 со щелью (модулятор добротности) с приводами 8 и 9.Блоки 10 и 11 являются датчиками угловой скорости вращающихся зеркал. Блок модуляции напряжения накачки оптических квантовых генераторов 12 (регулятор мощности импульсов) осуществляет обратную связь ,по амплитуде дисбаланса. Элементы устройства смонтированы на плите 13.10Предмет изобретенияУстановка для динамической...

Номер патента: 191152

Опубликовано: 01.01.1967

Авторы: Андрющенко, Грейм, Гулеша, Орловский, Северо, Степанов

МПК: G01C 3/10

Метки: дальномер, светопроекционный

...18 с ходовым вицтом 19, который перемецает каретку. Кроме того, с ходовым винтом связан через редуктор круговой потецциометр 20, с которого сцимается электрическцй сигпал ца регистрзруоцгий прибор 21.Отсчет измеряемой величины начинается с момента включения питания ца обмотки возбуждеция и управлсцця двигателя, который перемещает каретку от нулевого положеция.В это же время нарастающий сигнал с потецциометра поступает ца регистрирующий прибор. В момент попадания светового луча ца фотоумцоэкитель 1 д выходе его появляется электрический сигнал с потецциометрд, который поступает в усилитель 22. На выходе усилителя стоит реле 23, срабатывающее от сигнала, снимаемого с фотоумножителя. Прц этом последовательно срабатывают реле 24 и 25, что...

Номер патента: 191153

Опубликовано: 01.01.1967

Авторы: Брандт, Пап

МПК: G01C 21/02, G02B 17/00

Метки: звезд, моментов, прохождений, регистрации, фотоэлектрической

...и цепи от рицательной обратной связи.Опорные сигналы на фазовый детектор подаются или с кварцевого генератора, как показано на фиг. 1, или с диска модулятора.Вольтметр для измерения сигпалов на вхо- З 0 де усилителя и миллиамперметр в цепи нагрузки фазового детектора служат для регулировки и контроля работы фотоэлектрической установки в процессе ее эксплуатации,Для контроля положеиия зеркальной решет ки предусмотрена вспомогательная оптическая система 16, 17.Световые потоки от фоиа неба и изображения звезды до модулятора выражаются фор- мулой Промодулировапиые в противофазе свето.вызов т только постояииуюставляющую фототока в аиодной цепи фотоумножителя, равиую КН, которая не изменит иапряжеиие на управляющей сетке катодного...

Номер патента: 191613

Опубликовано: 01.01.1967

Авторы: Морозов, Проектно, Санюк, Сооружений, Шестаков

МПК: E01B 27/02, E01B 35/06, G01C 5/00 ...

Метки: балластной, железнодорожного, навесное, планировки, призмы, пути

...удерживаемыми в раскрытом положении распорками 5, 15 и подкрылками б, опорную плиту 7 и системугидравлических цилиндров 8.Для фиксирования положения отвала иопорной плиты по высоте последняя снабжена контрольным механизмом 9, а для фиксиро ваиия их вдоль пути, т. е. относительно головки рельса соседнего пути, к плите шарнирно прикреплен копирный механизм, выполненный в виде двухзвенной раздвижной штанги 10, 1 а штанге также шарнирно закреплен ролик 25 11, катящийся по рельсу 12 соседнего пути. Сотвалом 3 шарнирно соединены подпружиненные пластины 13, связанные также с опорной плитой.Устройство устанавливается на балластную 30 призму с помощью системы гидравлическихПредмет изобретепия 25 1. Навесное устройство для планировки балластной...

Номер патента: 191665

Опубликовано: 01.01.1967

Авторы: Копылов, Лугвин

МПК: G01C 22/02

Метки: кабелеукладочноймае1, ориентации

...1 и 2, настроенных в резонанс на частоту тока в кабеле, поступают через предвари тельные каскады 3 и 4 модулятора на двасумматора: синфазно на сумматор 5 и в противофазе на сумматор б. Датчики 1 и 2 имеют горизонтальное расположение магнитопроводов и вынесены в сторону симметрично так, 0 чтобы в полосе допустимых горизонтальныхперемещений датчиков относительно кабеля суммарный сигнал в сумматоре б изменялся незначительно.Далее суммарный сигнал преобразуется фа зовращателем 7, уменьшается по амплитуде исдвигается относительно первоначального значения,по фазе на 90. В сумматоре б получается разностный сигнал в,результате сложения в противофазе входных сигналов от двух дат чиков 1 и 2, В сумматоре 8 фазового модуля191665 ставитель Ю....

Номер патента: 191836

Опубликовано: 01.01.1967

Авторы: Гальперин, Простакова, Трунин, Фомичев, Чист

МПК: G01C 11/02

Метки: 191836

...3 и выходит горизонтальным пучком лучей, образуя на стенке снимаемой поверхности от ивое световое пятно, изображение котопри помощи призм 4 и объективов 5дается на фотопленку б. Если всю систевращать вокруг вертикальной оси, а фотоки равномерно и синхронно протягивать, т а каждой из них изобразится след сечевыработанного пространства.Фотокамера состоит из неподвижной и вращающейся частей. В неподвижной части (приводной головке) расположен основной двигатель 7, который служит для вращения подвижной части прибора и сельсина-датчика 8 через редуктор 9. В зависимости от отражательной способности пород камере можно придать различные скорости вращения; /в, 1/,6, 1/,. об/мин. В то же время механизм протяжки пленки обеспечивает постоянство...
