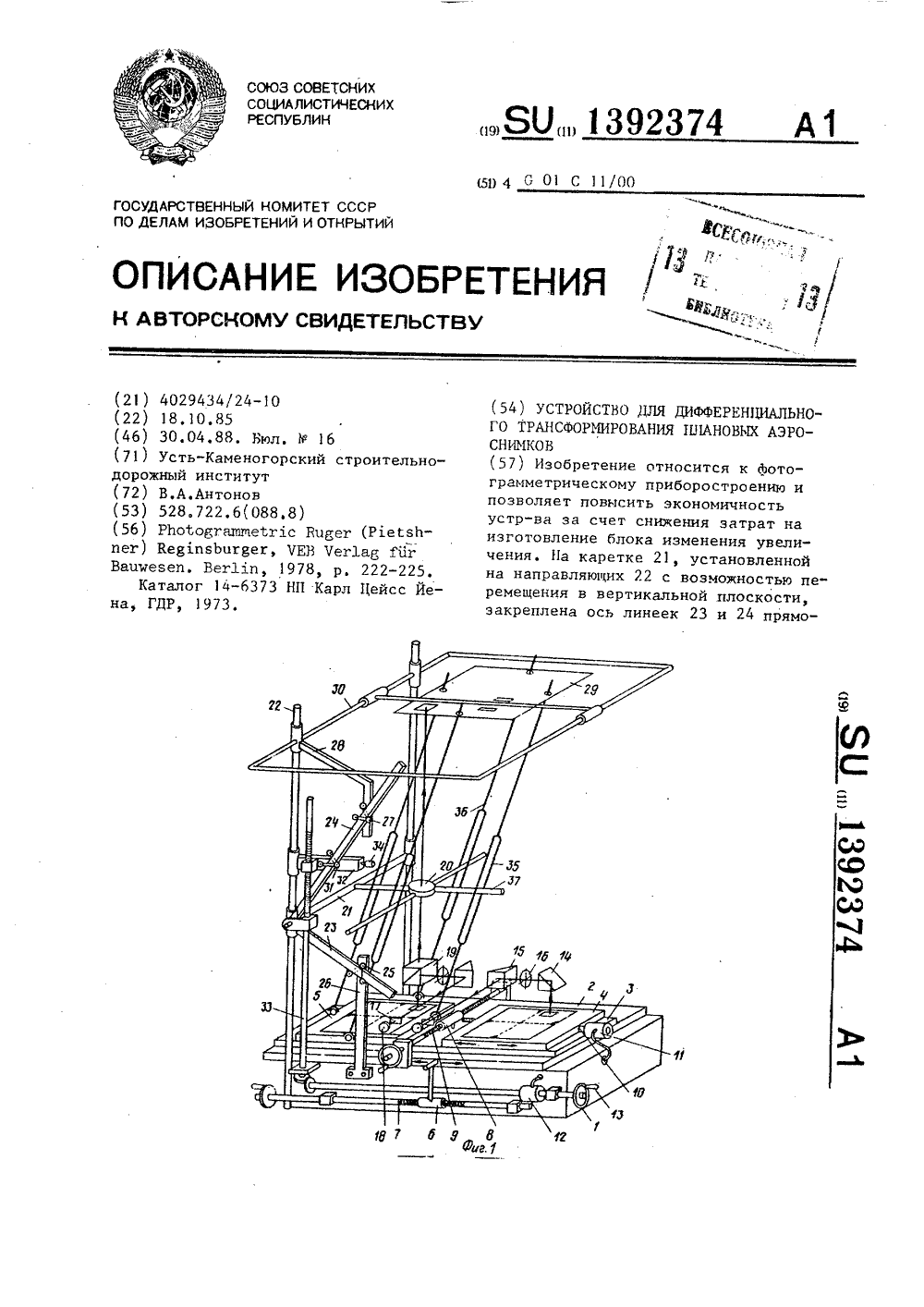

Номер патента: 1392374

Опубликовано: 30.04.1988

Автор: Антонов

МПК: G01C 11/00

Метки: аэроснимков, дифференциального, плановых, трансформирования

...ленкерам перемещаться относительно плоскости экрана 29, В средней части ленкеры двойные и насажены на стержни3037, лежащие в плоскости объектива 20параллельно осям Х и У устройства,являющиеся осями вращения ленкеров.Плоскость экрана 29 в горизонтальнойплоскости перемещается по двум взаимно перпендиКулярным направляющим, З 5закрепленным на каретке 30В целом устройство построено последующей схеме: снимок и экран имеют противоположное направление движения в горизонтальной плоскости, Объ - 4 Оектив, щель и осветитель в горизонтальной плоскости неподвижны, Изменения масштаба проектирования и одновременно сохранение резкости изображения обеспечивается прямоугольным 45инверсором с неподвижной плоскостьюснимка Р, перемещающимся по оси...

Номер патента: 1392536

Опубликовано: 30.04.1988

Авторы: Белинский, Дубова, Плохов, Юозапавичюс

МПК: G01C 11/04, G02B 27/46

Метки: когерентного, объектив, спектроанализатора, фурье-преобразующий

...2 собирает ца ттчсчцой диафрагме 3. Иммерсцоццы й Фурье-преог 1 разуктщи й объектив и рс дставляет со 1 з 11 сичметричный об ьекгцв, причем его первая половина (до аэрофотоснимка 8) рб.тает как коллилатор, а вторая половина цынлцяет ингегра.ьцое преобразование Фурьс. При этом точечная дцафрагча 3 рапложеца в передней фокальной глоскости црьн 1 й половицы объектива, а плоскость реги. рации прсктра цствеццочастотного спс.ктр 1 и задцси фокальцои плоскости второй половины обьектцва П - казатель прелтмлеция цммерсиоццой жидкости, в которой установлен снимок, примерно равен показателю црелолления материала подложки и эчульци аэрофотоснимка.Оптилальцыи интервал 0,42 - 0,73 отношения суммы 1 птичеких сцл всех линз обьектцва к еп 1...

Номер патента: 1397734

Опубликовано: 23.05.1988

Авторы: Ионак, Пархоменко, Филимонов

МПК: G01C 9/12

Метки: наклона, угла

...чертеже показана схема предлагаемого устройства.Устройство для измерения угла наклона содержит корпус 1 со встроенным в него фазовращателем. 2, маятник 3, размещенный на оси фазовращателя 2, 15 выполненный в виде сектора с центральным углом, превышающим требуемый диапазон измерений, и электромагнитный демпфер в. виде диэлектрических трубок 4 и 5 с сердечниками 6 и 7 из 20 магнитной жидкости, обмотками управления 8 и 9 и возврата 10 и 11, а также генератор 12 опорного напряжения, соединенный через делитель 13 частоты с входом фазовращателя 2, а также 25 с инкрементальным входом счетчика 14 импульсов,и фазометр 15,входы которо го соединены с выходами фазовращателя 2, а выход соединен через усилитель 16 и фильтр 17 с обмотками 8 и 9...

Номер патента: 1397735

Опубликовано: 23.05.1988

Автор: Трозян

МПК: G01C 9/22

Метки: гидродинамического, нивелирования

...расчетов,В способе гидродинамического нивелирования с параллельным включениемдатчиков, высота датчиков получаетсяи+1в раз меньше, чем при последовательном соединении (и - число датчиков), время измерений сокращаетсяболее чем в два раза, что дает возможность шире использовать системыгидродинамического нивелирования втех местах, где последовательное соединение не представляется возможным.Формула и з о б р е т е н и я Способ гидродинамического нивелирования, включающий подъем и опускание уравнительного бака, регистрацию уровней жидкости в моменты соприкосновения и отрывания ее от концов электродов датчиков при установившемся движении жидкости и вычисление превы" шений, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и...

Номер патента: 1401278

Опубликовано: 07.06.1988

Авторы: Айрапетян, Арутюнян, Гюнашян, Мовсесян

МПК: G01C 3/08

Метки: светодальномер, свч

...которого необходимоповернуть зеркало 11 относительно приемопередающих лучей 18, определяется особенностью модуляции света в одноосных кристаллах типа КДР.В светодальномерах направления приемо- передающих лучей совпадают с оптической осью 2 кристаллов. При этом на выходе кристаллов наблюдается интерференционная картина. При отклонении луча от оси 2 на угол у по напра влению осей М, М, являющихся направлением поляризации света и пропускания анализатора, сохраняется как эффективность модуляции света, так и положение рабочей точки на модуляционной характеристике света. Величина угла р зависит от типа и длины электрооптического кристалла и определяется из выраженияг зпг =С,где 0 - длина кристалла;С - постоянная величина для данноготипа...

Номер патента: 1401279

Опубликовано: 07.06.1988

Автор: Калашников

МПК: G01C 3/22

Метки: дальномер

...изображена схема устройства.Дальномер состоит из корпуса (не показан), на котором размещены детали устройства, Объектив 1 расположен на передней части корпуса, а визир в виде окуляра 2 расположен в его верхней части. Там же расположен указатель 3, который выполнен в виде отдельного штриха в плоскости, перпендикулярной оси вращения 4 рамки 5. 15 Шкала кратностей нанесена на диске 6.Между объективом 1 и прямоугольной рамкой 5 расположено под углом 45 к оптической оси зеркало 7.Устройство работает следующим обра зом.При повороте рамки 5 вокруг оси 4 одновременно поворачивается диск 6, что ведет к плавному и одновременному изменению уг 1 лового ограничения видимого изображенияобъекта с известными геометрическими раз мерами и изменению...

Номер патента: 1401280

Опубликовано: 07.06.1988

Авторы: Могилевский, Перекрестов

МПК: G01C 5/04

Метки: нивелир, подводный

...на штативе 7 с возможностью перемещения в отвесном направлении. Входящие в блок 9 управления электропневматический клапан 11, батарея 12 электропитания и электромагнитное реле 13 связаны последовательно-параллельно с электродами 8. Входящая в блок 10 съема показаний насадка 14 изготовлена из плотного прозрачного материала в форме параллелепипеда, одна из граней 15 которого имеет полусферическую поверхность, а на грани 16 выгравирована дополнительная шкала.Узел 17 освещения электрически связан с батареей 12 электропитания через электромагнитное реле 13. К верхним частям штативов 6 и 7 жестко прикреплены поплавки 18 и 19, а к нижним частям - балласты 20 и 21 соответственно.Устройство работает следующим образом.В подготовительном этапе...

Номер патента: 1401281

Опубликовано: 07.06.1988

Авторы: Ермаков, Мотошков, Сергейчев

МПК: G01C 22/00

Метки: пройденного, пути, средства, транспортного

...давления внутри колеса на движущемся транспортном средстве.На чертеже представлена схема устройства для измерения пройденного пути транспортного средства.Устройство содержит колесо 1, нагрузочное устройство 2, компрессор 3 с контактным манометром 4, трубопроводом 5, который связан с поршнем датчика-ротаметра 6, пружину 7, реостат 8 и согласующий датчик 9 динамического радиуса качения, который передает согласующий сигнал на указатель 10 пути и связан с датчиком-генератором 11 через коробку 12 передач.При движении автомобиля по неровной дороге и нагрузке К радиус колеса-шины , имеет эластичность и из первоначального положения К 1 переходит в К, вследствие чего меняется путь, проходимый колесом за один оборот колеса, а соответственно...

Номер патента: 1155850

Опубликовано: 15.06.1988

Авторы: Виноградов, Кочетов, Шарапов

МПК: G01C 1/00

Метки: координат, объекта, пространственных

...способу определения про-.странственных координат объекта, покоторому образуют две плоскости лазерного излучения, располагают ихпод углом друг к другу, а в опреде-,ляемой точке регистрируют пересечения плоскостей лазерного излученияс фотоприемниками рейки, фиксируютместа пересечения плоскостей с вертикально ориентированной рейкой вопределяемой точке после установления линии пересечения плоскостейгоризонтально и ориентации ее вдольосевого меридиана, а затем в . послеизменения ее направления на экваториальное, и по полученным в заданнойпоследовательности пересечениям плоскостей лазерного излучения с рейкойопределяют пространственные прямоугольные координаты объекта.На фиг,1 показан принцип отсчитывания по рейке 6 Ь и ду при...

Номер патента: 1282679

Опубликовано: 15.06.1988

Автор: Виноградов

МПК: G01C 1/00

Метки: геодезических, работ, разбивочных

...фотоприемником 11.В режиме задания опорной плоскости, определяемом с помощью переключателя режима работ, устройство рабо"тает следующим образом,Излучение лазера 1 поступает через коллиматор 2 на пентаприэму 3, 40 часть излучения отклоняется в ней на угол 90 и направляется на Фотоприоемник 11. Зто излучение образует при вращении пентапризмы электродвигателем 10 опорную плоскость, Вторая 45 часть излучения проходит первую отражающую грань пентапризмы, выполненную полупрозрачной, и приобретает Фазовую задержку.Следовательно, между лучами, попа дающими ца щели, возникает разность фаз вследствие различия их оптических путей, которые Формируют интерференционную картину в плоскости ихпересечения, 55При выполнении первой отражающей грани...

Номер патента: 1165131

Опубликовано: 15.06.1988

Авторы: Гоносков, Ефимов, Кочетов, Кочетова

МПК: G01C 5/02

Метки: тахеометр

...Поле зрения трубы 11 делится на две части жестко закрепленной пентапризмой 13 и пентапризмой 14, установленной на каретке 15, движу щейся вдоль базы 12. Перед пента- призмой 13 установлен оптический клин 16, образующий параллактический угол Я , На базе 12 закреплены миллиметровая шкала 17 и зубчатая рейка (или фрикционная шина) 18. Каретка 15 несет на себе линейный многооборотный потенциометр 19, на валу 20 которого насажена шестерня (или фрикционное колесико) 21,имеющая кинематическую связь с зубчатой рейкой (фрикционной шиной) 18, На алидадной части тахеометра закреплена мини-ЭВМ 22, связанная с кабелями 23, 24 с тремя потенциометрами (третий кабель не показан).Принцип действия предлагаемого тахеометра состоит в следующем. При...

Номер патента: 776177

Опубликовано: 15.06.1988

Авторы: Виноградов, Галкин

МПК: G01C 5/00

Метки: известными, координатами, между, плановыми, превышения, пунктами

...в том, - что на одном пункте задают световым лучом опор"йую плоскость, световой луч дополнительно разворачивают в сектор, плоскость которого располагают под углом 40 к плоскости перемещения луча, а на другом пункте регистрируют положение плоскости - сектора с помощью ориентированного приемника, регистрируют рассеянный сигнал, определяют его 45 длительность и вычисляют превьппение по формуле Ь - Ьс Б д - Б ецио," ф время фиксации сигнала;частота перемещения светового,луча;.горизонтальное положениемежду пунктами;угол наклона спектра кплоскости перемещения;угол наклона сектора кгоризонту. Недостаток описанного способа в том, что его можно использовать только в случае наличия видимости между пунктами с тем, чтобы препятствия не...

Номер патента: 1404825

Опубликовано: 23.06.1988

Авторы: Панько, Томбу

МПК: G01C 11/00

Метки: камеры, наклона, оптической, оси, фототеодолита

...16 служит для фиксации установленного положения основания 4 с фототеодоли.том 6 относительно подставки,1. Кроме того, балансировочные механизмы снабжены для предотвращения самопроизвольного падения балансиров 17 и 18 с противовесами 21 и 22 и основания 4 с фототеодолитом 6 в нижнее положение (при случайном, без поддержки отпускании закрепительного винта 16) демфирующим приспособлениями, выполненными в виде упругих элементов например пружин 31 и 32 растяжения, которые с предварительным натяжением укреплены в каждом балансировочном механизме, например между осями 11 и 12 и ползунами 27 и 29, При этом их жесткость выбрана5 так, что они обеспечивают уравновешивание балансировочных механизмов в исходном положении, а при наклонах оптической...

Номер патента: 1408218

Опубликовано: 07.07.1988

Авторы: Галкин, Клеберг, Шумихин

МПК: G01C 1/00

Метки: измерений, угловых

...и исполнительный блок 15 (табло, регистратор).Способ осуществляют следующим образом.25Указателем 3 ориентира выбирают опорное направление, относительно ко " торого необходимо измерять углы (азимуты) и совмещают с этим направлением метки 7 и 10 дисков 5 и 8. 30Совпадение метки с опорным направлением определяют блоком 11 совпадения по одновременному поступлению сигналов от метки указателя 4 ориентира и метки 7 опорного диска, когда они и метка 10 измерительного блока находятся в плоскости выбранного опорного направления, проходящей через ось вращения.Блок 11 совпадения выдает сигнал 40 синхронизации, который подают на блок 12 питания двигателей и синхронно запускают двигатели б и 9, которые могут быть выполнены на базе асинхронных...

Номер патента: 1408219

Опубликовано: 07.07.1988

Авторы: Михайлов, Соломатов

МПК: G01C 1/00, G01C 15/12

Метки: азимута, горизонт, исходного, ориентируемый, передачи

...углов между направлением с исходным азимутом и направлениями на две точки на ориентируемом горизонте. На эти же две точки измеряют и вертикальные углы. Измерения углов проводят при помощи угломерного устройства с точки его стояния на исходном горизонте, Точки на ориентируемом,2 Огоризонте предварительно располагают в одной горизонтальной плоскости.Значение искомого азимута А вычи. сляют иэ выражения25зЫЫ соз 4 зпа-зпссоз з Аа ся11совы соя / зп-созосовзп1 1 1 где О , А - азимуты направлений сточки стояния угломерногоустройства на точки на 3 Оориентируемом горизонте;вертикальные углы направлений с точки стоянияугломерного устройствана точки на ориентируемомГоризонте,зпЫсоя ), зп - зосоя 1 зп А=агс 1 ц сом созР эп -созе, соя...

Номер патента: 1408220

Опубликовано: 07.07.1988

Авторы: Боровских, Садыков, Юсупов

МПК: G01C 5/00

Метки: контактным, нивелира, уровнем

...уровня; на фиг.2 - оптический контакт левого конца половинки пузырька; на фиг.З - правый оптический контакт,Первоначально выполняется оптический контакт половинки пузырька цилинд рческого уровня с левым краем окошечка (фиг,2) и производится отсчет по 20 делениям ампулы цилиндрического уровня, а затем - с правым краем. Например, на оптический контакт левого конца пузырька приходится отсчет Л=4,2, а на правый - П=16,7. Для 25 контроля правильности производства отсчетов по цилиндрическому уровню предполагается вычисление длины пузырька как П-Л, Рассчитывается точность производства отсчетов по шкале 39 ампулы цилиндрического уровня. Известно, что расстояние между соседними штрихами равно 2 мм, Пусть ценаделения уровня нивелира равна15"...

Номер патента: 1408221

Опубликовано: 07.07.1988

Авторы: Левин, Мозгов, Прихода, Томилов, Щербаков

МПК: G01C 5/04

Метки: гидростатический, нивелир

...от"рицательного превьппения,Это обеспечивает то, что весь45 объем приращения жидкости в системе в пределах всего диапазона измеряемых превышений может отбираться в измери- тельный цилиндр 7, На противополож" ном конце соединительного шланга 2 расположен резервуар 10 н виде эластичной оболочки, помещенной в жесткий футляр 11 с отверстиями 12 для связи с атмосферой. Объем резервуара 10 больше или равен объему рабочего измерительного цилиндра 7 между упорами 9. Вся системе заполнена жидкостью,Гидростатический нивелир работает следующим образом,Перед началом работы открынаюткран 6, с помощью поршня 4 и пружи"ны 5 компенсационной камеры 3 создают и поддерживают в системе давление,исключающее возможность выделенияпузырьков воздуха из...

Номер патента: 1408222

Опубликовано: 07.07.1988

Автор: Гирич

МПК: G01C 9/18

Метки: датчик, наклона, объекта, угла

...3угловой размер пузырька 4 газа неменьше углового размера двух смежных 40приемников 7 оптического излучения,Датчик работает следующим образом.Поток оптического излучения от источника 1 через световод 2 передается к внутренней поверхности оптически прозрачной сферы 3. Для полученияравномерного по углу внешнего раскрытия сферического световода 2 распределения потока излучения источник 1оптического излучения должен создавать поток с равномерными величинамиугловой плотности во всех направлениях в плоскости сферического световода. Дальнейшее прохождение оптического потока без ослабления возможнотолько в зоне расположения пузырька4 газа на пути распространения излучения, Положение пузырька 4 газа воптически прозрачной сфере 3 определяется...

Номер патента: 1408223

Опубликовано: 07.07.1988

Авторы: Зайцев, Никитин, Пимшин, Хромченко

МПК: G01C 9/18

Метки: наклономер

...При горизонтальности объекта при включении насоса 6 жидкость иэ сильфонон 2 поступает н емкость 4 до тех пор, пока н сильфонах11 1 2 не останутся равные малые мертвые объемы, о чем судят по наличию возду ха в трубах насоса 6. Насос отключается, емкость 4 заполнена жидкостью 30 целиком, жидкость не .стекает по сто. кам 5, Показания измерительных узлов 3, сопряженных с сильфонами 2, одинаковы и соответствуют весу находящейся в сильфонах 2 жидкости, 35При наклоне объекта часть жидкости из емкости 4 по стоку 5 стекает в нижний сильфон 2. При включении насоса 6 жидкость из обоих сильфонон 2 поступает в емкость 4 до тех пор, по ка в верхнем сильфоне 2 не останется "мертвый" объем, Насос отключается, в нижний сильфон 2 по стоку 5 из...

Номер патента: 1408224

Опубликовано: 07.07.1988

Авторы: Гостев, Заклинский, Трубкин, Чиквиладзе

МПК: G01C 13/00

Метки: радиоволномер

...Сигнал гз 8 п(у) на выходе нуль-органа 2 подается на запоминающее устройство б, На выходе блока 3 двойного интегрирования Формируется электрический 40 сигнал у, пропорциональный искомымвозвышениям взволнованной поверхнос 1ти воды, и подается на вход осреднителя 4. Выходной сигнал осреднителя 4, представленный в Форме электрического 45 напряжения, пропорциональный средне- квадратическому отклонению 6 искомых возвышений, подается на преобразователь 5 напряжения во временной интервал.50Преобразователь 5 ограничивает длительность реализации, запоминаемой таймером 8. По команде таймера 8, формирующего заданный временной режим55 радиосвязи, сигнал с запоминающего устройства б в сжатом масштабе времени подается на вход...

Номер патента: 1408225

Опубликовано: 07.07.1988

Автор: Шаршавицкий

МПК: G01C 15/00

Метки: смещений

...типа для измерениясмещений, В качестве источника излуче 30ния может быть использована лампанакаливания или лазер.Инварная проволока 6 скрепленас площадкой 3 деформационного знака1. На площадке 3 установлены фотоэлектрический датчик 10 измерения поперечных сдвигов, например фотоэлектрический датчик, основанный на амплитудном методе выделения информации.Перед Фотоэлектрическим датчиком 10 40установлено полупрозрачное зеркало11, разделяющее пучок 12 света надМа: преломленный 13 и отраженный 14,Преломленный пучок 13 поступает нафотоэлектрический датчик, а отраженный пучок 14 через пентапризму 5на опорный знак 2, где на площадке 4установлен фотоэлектрический датчик16 углов разворота, определяющийвеличину смещения пучка 14.50Устройства...

Номер патента: 671477

Опубликовано: 15.07.1988

Авторы: Карпов, Корякин, Родионов

МПК: G01C 19/44

Метки: вертикали, гироскопическое, индикации, истинной

...является повышение точности гироскопического устройства для индикации верти кали.Указанная цель достигается тем,что 55 устранение зоны нечувствительности коррекции по каждой из горизонтальных осей гировертикали обеспечивается," введением второго идентичного датчика вертикали. При этом датчики соеди" нены параллельно и наклонены относительно плоскости горизонта в противоположные стороны на углы, равные по величине зоне нечувствительности датчика. Таким образом, статические характеристики датчиков вертикали смещаются относительно начала координат на углы, равные величине зоны нечувствительности датчиков, а эквивалентная статическая характеристика двух датчиков вертикали, включенных параллельно и повернутых относительно плоскости...

Номер патента: 1133964

Опубликовано: 23.07.1988

Авторы: Журко, Лычковский

МПК: G01C 11/04

Метки: аэрофотоснимков, выровненных, панорамных, плоскость, трансформирования

...МН , радиус ко 55торой оп равен номинальному значениюфокусного расстояния объектива аэрофотоаппарата Г . Одновременно с обо каткой осуществляют коррекционныеперемещения вдоль оси ординат аэрофотоснимка и плоскости изображения АС.Необходимость введения коррекционных перемещений аэрофотоснимка и плоскости изображения вытекает иэ следую"щих соображений.При фотографировании с помощьюаэрофотоаппарата, фокусное расстоя-ние объектива которого Е ) Е, точке а соответствует некоторый уголпанорамирования Ы. Иэ приведенной.схемы трансформирования видно, чтона поверхности ММ, радиус которойОп равен величине Е,точке аа соответствует дуга па дгина которойравна И,На поверхности МБ углу Ы соответствует дуга и а длина которойравна Гб. Для того, чтобыпри...

Номер патента: 1135266

Опубликовано: 23.07.1988

Автор: Журко

МПК: G01C 11/04

Метки: аэрофотоснимков, выровненных, панорамных, плоскость, трансформирования

...упрощЕ-З 5ние процесса трансформирования выров"ненных в плоскость панорамных аэрофотоснимков,Для этого главную горизонтальаэрофотоснимка в процессе трансформирования перемещают по одной координате с одновременным наклоном аэрофотоснимка относительно горизонтального положения на уголо81 Ыу= 90 - агсз 1 п ( р ) , 45 где а - угол панорамирования.Способ поясняется схемой трансформирования выровненного в плоскость 50 панорамного аэрофотоснимка, приведенной на, фигуре, которая получена 6 2в результате пересечения аэрофотоснимка ас объектива и экрана АС плоскостью, проходящей через ось ординат аэрофотоснимка и центр проецирования О.Процесс трансформирования по способу осуществляют перемещением главной горизоитали аэрофотоснимка,...

Номер патента: 1413424

Опубликовано: 30.07.1988

Авторы: Аникст, Завальный, Перафер, Сибирцев

МПК: G01C 1/00

Метки: теодолит

....временным методом, с которым. связаны фотоприемники.Колонка вращается.на полой вертикальной оси 17.Устройство работает следующим образом.После .закрепления подставки 1 на штативе и включения устройства электродвигатель 2 вращает диск 3 с источниками света 4 и 5. Основное направление для измерения горизонтальных углов определяется оптронами на подставке. Измеряемый горизонтальный угол определяется положением фотоприемников 6 после поворота алидадной части 8 на полой оси 17. Основное направлениедля измерения вертикальных углов определяется оптопарой 5, б.При наведении зрительной трубы 10 с поворотом горизонтальной оси 9 изображение источников света 5 (половины оптрона) по всей окружности вращения передается зеркалом 11 на зеркало...

Номер патента: 1413425

Опубликовано: 30.07.1988

Автор: Семенов

МПК: G01C 9/12

Метки: задания, наклонов, стенд

...изобретения является повьдпенне точности приведения объекта в заданные угловые положения.На. фиг, изображен стенд, общий 10вид; на фиг,2 - обойма, общий вид.Стенд для задания наклонов состойт из корпуса 1 с горизонтальнойосью 2, угольника 3 с установленнымна нем .испытуемым прибором, маховика 154, тормозного устройства 5, регулируемой по высоте опоры 6, диска 7,обоймы 8, зажимов 9, второго диска10, винта 11 для плавного вращенияобоймы относительно оси 2, основания 2012 обоймы, контейнера 13 с двухкоординатным маятником, опорных поясков 14и 15, дифференциального винта 16, сферической гайки 17, пружин 18 и 19,цилиндрического канала 20, направляющей 21, центрального отверстия 22,плоских опор 23, выступа 24,Устройство работает следующим...

Номер патента: 1413426

Опубликовано: 30.07.1988

Автор: Аликонис

МПК: G01C 15/00

Метки: крепления, марки, стенной

...клея, а после установки за полняют с избытком отверстия В основании быстротвердеющим и смачивающимповерхность объекта составом. Изобретение относится к геодезии,в частности к средствам закреплениязнаков.Целью иэрбретения является упрощение крепления и повышение производительности.На фиг.1 изображена конструкциястенной марки на фиг.2 - разрезА-А на фиг,1,Осадочная марка состоит из плоского основания 1 с отверстиями 2, головки 3 для подвески или установкинивелирной рейки.Осадочная марка крепится к строительным конструкциям методом приклеивания (например, эпоксидным или другим клеем) и для избежания ползучести клея и временных механическихкреплений пока схватится клей отверстия 2 в основании марки 1 заполняютбыстротвердеющим и....

Номер патента: 1418566

Опубликовано: 23.08.1988

Авторы: Пальчик, Петров, Рочев

МПК: G01C 9/12

Метки: величины, измерений, наклона, направления, объекта, угла

...груз б, маятник 7, груз 8 маятника, ось 9,. корпус 1 О однокоординатного наклономера, реохорд 11. 20Наклономер представляет собой маятник 7 с грузом 8, установленный н оси 9 в корпусе 10 с возможностью в ащения вокруг оси 9 в плоскости Х (фиг, 3) и с возможностью взаимодействия с реохордом 11, Реохорд 11 предназначен для преобразования вели-. чины угла наклона рабочей плоскости наклономера относительно горизонталь ной плоскости в электрической сигнал. Измерение величины указанного угла происходит только в направлении координаты Х (фиг, 3).Наклономер установлен внутри тела 2 вращения так, как показано на фиг, 1 и 2. При этом его рабочая координата Х (фиг. 3) совпадает с направлением Х эксцентриситета тела 2 (фиг. 1 и 2), который...

Номер патента: 1418567

Опубликовано: 23.08.1988

Автор: Цуккерман

МПК: G01C 15/00

Метки: дистанционного, землеройной, органом, рабочим

...винт 3 несет на верхнем концешестерню 13, сцепленную с шестерней12 следящего двигателя 11 и шестерней 14 датчика гидропривода машины15. Гидропривод не показан.фототок с Фотоприемника 5 направляется в предусилитель 16, имеющий АРУ. Затем усиленный сигнал, состоящий из двух частот, поступает в блок Фильтров 17, где разделяется на сигналы по частотам Ц, и П , которые направляются в компартор 18 для сравнения их величин и знака разности.На выходе компаратора возникает разностный фотосигнал ВП, который после усиления в выходном усилителе 20 приводит в действие следящий двигатель 11, вращающий винт 3 и перемещающий зеркало 2 на ось управляющего луча.Для обеспечения плавности хода следящего привода винт 3 выполнен несамотормозящимся с...

Номер патента: 1418568

Опубликовано: 23.08.1988

Автор: Юматов

МПК: G01C 22/00

Метки: индикатор, направления, объекта, перемещения

...После срабатывания реле 2 оно посредством собственных нормально разомкнутых контактов 3 становится на блокировку, Его контакты 11замыкаются и подготавливают цепь сбро.са к срабатыванию а контакты 13 подключают шину сложения реверсивногосчетчика 15 к источнику питания.При дальнейшем движении объект 16взаимодействует с путевым датчиком 6второй измерительной цепи и вызывает.его срабатывание. Однако вторая измерительная цепь не срабатывает, таккак контакт 8 реле 2 в цепи питанияего исполнительного реле 5 находитсяв разомкнутом состоянии. Срабатывание путевого датчика 6 обеспечиваетподачу напряжения питания через негои находящийся в замкнутом состоянииконтакт 11 реле 2 на обмотку реле 10,Реле 10 цепи сброса срабатывает....
