G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия

Номер патента: 1350562

Опубликовано: 07.11.1987

Авторы: Семенченко, Слуцкая, Шариков

МПК: G01C 11/00, G01N 21/41

Метки: воды, дистанционный, относительной, прозрачности

...слоя воды;с - общий показатель ослабления, равный сумме показателей поглощения и рассеяния и связанный с относительной прозрачностью 6 воды соотношениемс = -1 п 8,Поэтому при наблюдении с самолета под угломк вертикали яркость подводного объекта В, (1) меньше, чем Множитель Созучитывает ослабле-ние света в объективе АФА. Отсюда1350562 рез у, тогдау = сопзг - с 1. (8)Если построить график зависимости5 ( от 1 то по тангенсу угла наклона прямой можно определить с, а следовательно, и относительную прозрачность воды Ц .1 ОП р и и е р. В качестве подводного объекта использовалось окрашенное раствором флюоресцеина пятно воды. Для чего с самолета сбрасывались поплавки, состоящие из поверхностного 5 пенопластового поплавка и подвешенных к...

Номер патента: 1350629

Опубликовано: 07.11.1987

Авторы: Латышев, Сычев

МПК: G01C 13/00, G01S 15/00

Метки: внутренних, водной, волн, обнаружения, регистрации, среде

...среды модулируется темнымии светлыми полосами, причем расстояния между этими полосами Х 4 и 1пропорциональны длине исследуемыхвнутренних волн, а их пространственная конфигурация соответствует прост 55ранственной конфигурации указанныхволн. В качестве гидролокатора для получения изображения поверхности воднойсреды могут быть использованы гидролокаторы бокового и кругового обзора.В первом случае исследования проводятся на ходу судна, буксирующегоза собой антенну гидролокатора бокового обзора на определенной глубине,что позьоляет получить изображениевнутренних воЛн в пределах полосы,параллельной курсу судна, ширина ко-.торой определяется дальностью действия гидролокатора и геометриейсъемки,Во втором случае исследования производятся...

Номер патента: 1352208

Опубликовано: 15.11.1987

Авторы: Рейфман, Салтыков

МПК: G01C 3/10

Метки: криволинейных, обмера, поверхностей

...лазеры, установленные с возможностью поворота вокругобщей горизонтальной оси 4; 5ось вращения лазера 3, перпендикулярная горизонтальной оси 4; 6вертикальная стойка, установленнаяна каретке 7; 8 - винт для перемещения каретки 7; 9 - средство отсчетаперемещения вертикальной стойки 6,например, индикатор; 10 - штатив;11 - вспомогательная опора.Устройство работает следующимобразом,Штатив 10 с укрепленным на немоснованием 1 устанавливают в центреобмеряемой конструкции, напримеррезервуара. Другой конец основания 1опирают на вспомогательную опору 11так, что основание 1 располагаетсяв горизонтальной плоскости При помощи винта 8 по индикатору 9 устанавливают расстояние, на которомпересекаются лучи лазеров 2 и 3,равное радиусу резервуара. При...

Номер патента: 1352209

Опубликовано: 15.11.1987

Авторы: Виноградов, Медовиков, Никольский

МПК: G01C 5/00

Метки: нивелирной, рефракции

...ул.Проектная, 4 Изобретение относится к определению атмосферной рефракции, а именнок способам определения вертикальнойсоставляющей земной рефракции, и может быть использовано в геометрическом нивелировании для повышения точности определения превышений за счетисключения влияния на них вертикальной составляющей рефракции,Целью изобретения является повышение производительности труда и точности в процессе определения нивелирной рефракции за счет упрощения способа и увеличения репрезентативностирезультатов определения.Способ заключается во взаимосвязитурбулентности, вертикального темпеРатурного градиента и рефракции вприземном слое атмосферы. Величинуже турбулентности определяют с помощью визирной цели в виде регулярнойструктуры типа...

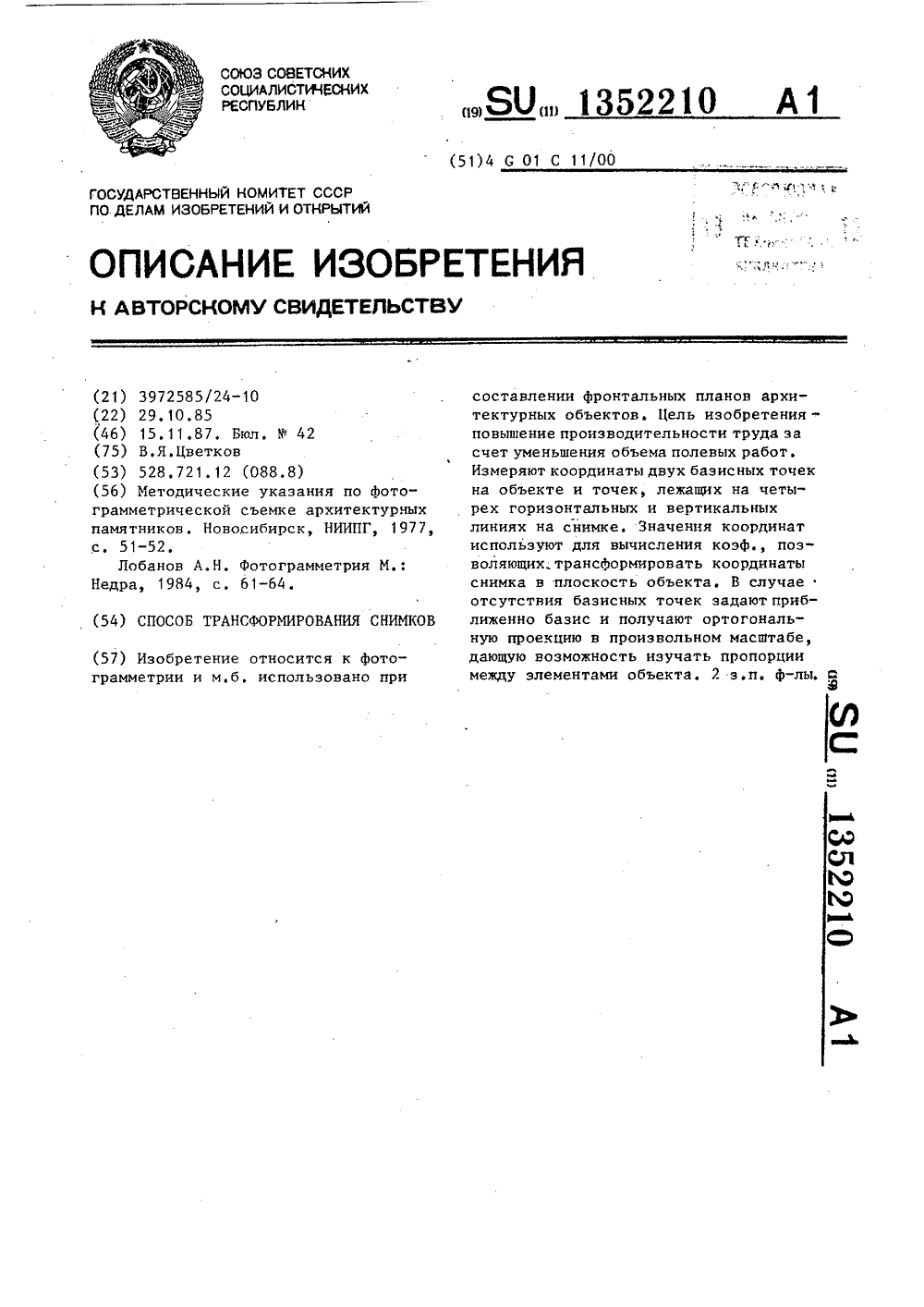

Номер патента: 1352210

Опубликовано: 15.11.1987

Автор: Цветков

МПК: G01C 11/00

Метки: снимков, трансформирования

...шестькоэффициентов а аг, а, ав ат авПри том масштаб трансформированиянеопределен. Задав двум точкам объекта условные координаты, можно .определить масштаб и вычислить еще два недостающих элемента,Уравнения (3) и (4) можно использовать только для наклонных снимков,т.е. прис(ФО или вО, или ЫО и Ю 40.При нормальном случае съемки уравнения (3) и (4) обращаются в тождестводля любых координат и нахождение коэффициентов по ним невозможно.Способ осуществляют следующимобразом.На объекте, например на сохранившемся основании архитектурного сооружения, определяют две базисные точкии выбирают на снимке не менее четырехгоризонтальных и вертикальных линий,Этими линиями являются, например,стороны окон, Измеряют координатыточек лежащих на...

Номер патента: 1352211

Опубликовано: 15.11.1987

Авторы: Лисицкий, Тимофеев

МПК: G01C 15/00

Метки: местности, модели, построения

...данных накапливаются координаты измеренных исчитанных с топограммы 8 точек, образующих пары точек отрезков контуров,в последовательности, соответствующей последовательности съемки местности, и тем самым формируется цифровая модель контуров, а на топограммеформируются контуры местности в результате отображения отрезков в тойже последовательности съемки. Анализтопограммы позволяет непосредственно в полевых условиях оперативно оценивать результаты съемки, выявлятьошибочные и неполные данные, коррек 45 5055 блока 3 управления вывода графической информации. При этом после опре,деления прямоугольных координат каждой точки эта точка наносится на 6топограмму 8, ее координаты регистрируют на носителе данных накопителя 4информации, а с топограммы...

Номер патента: 1354035

Опубликовано: 23.11.1987

Автор: Крупнов

МПК: G01C 9/32

Метки: датчик, наклона, углов

...относится к приборостроению, в частности к устройствамдля определения углов наклона объекта.Цель изобретения - повышение точности.На фиг.1 приведен датчик углов наклона, вид спереди, на фиг.2 - то же,вид сверху.Датчик углов наклона состоит изкорпуса 1, в котором жестко закреплена оптически прозрачная ампула 2,наполненная прозрачной жидкостью 3с пузырьком 4, держателей волокна 5,приемных световодов 6 и 7, передающего световода 8, фотоприемников 9-13и излучателя 14,Датчик углов наклона работает следующим образом,При горизонтальном расположенииобъекта 15 световой поток излучате-ля 14 попадает на Фотоприемник 13.При изменении положения объекта 15 сустановленным на нем датчиком угловнаклона происходит перемещение пузырька...

Номер патента: 1355870

Опубликовано: 30.11.1987

Авторы: Буйнов, Воронежский

МПК: G01C 17/02

Метки: направления, потока, скорости

...плоскости всех четырех элементов Холла лежат на оси 02, а их магниточувствительные оси перпендикулярны этой оси, Элементы Холла 11 55870 2и 13 соединены последовательно с управляемым генератором тока, напримеррезистором 15, а элементы Холла 12и 14 соединены последовательно с ана 5логичным управляемым генератором 16тока. Управляемые генераторы 15 и 16тока служат измерителями взаимно ортогональных составляющих вектора скорости потока. Два разноименных потенциальных электрода элементов Холла 11и 14 соединены последовательно, ос-.тальные их электроды подключены квыходным клеммам 1 и 18 преобразователя. Соединены последовательно и дваодноименных потенциальных электродаэлементов Холла 12 и 13. Два другиходноименных потенциальных электрода...

Номер патента: 1357569

Опубликовано: 07.12.1987

Авторы: Безбатченко, Войтюк, Злодеев, Прудников, Рябчиков, Синенко

МПК: E21C 35/24, G01C 9/08

Метки: горной, датчик, наклона, угла

...требуемой статической точности, под которой понимают величину половины зоны статической нечувствительности (определяется углом забоя) Ы, величину которой выводят из условия статического равновесия Рг, з Р,з Р ( з)(3)где 1( 3) - повышение центра тяжестижидкости от основания со.суда;,М - момент трения рычага вопоре,Принцип действия компенсатора 6 возмущений основан на компенсации каждой составляющей возмущений, а именно поперечных ускорений, периодических и случайных колебаний, наиболее характерных для горных, в частности проходческих машин,Поперечные ускорения, обусловленные на проходческих машинах в основном их разворотами и изменением скорости подачи рабочих органов, менее влияют на точность измерений угла наклона, чем...

Номер патента: 1357716

Опубликовано: 07.12.1987

Авторы: Виноградов, Кочетов, Медовиков, Шереметьев

МПК: G01C 5/02

Метки: лазерный, нивелир, фотоэлектрический

...стороны., противоположной отражающеиповерхности, установлен цецтрирующий блок, вклгочающий диафрагму 15 и фотоприемцик 16, К вьгЗВ ходу фотоприемника подключен вход реверсивного счетчика 17, выход которого подключен к вхоцу привода зеркала гостировочного блока 14.Устройство работает ледугощим образом.Пучок лучей прохоцит защитное стекло 2, плоскопараллельную пластинку 3, объектив 1, отражается угловым зеркалом 4 и ггоцадает иа призму 7 с сеткой нитей. Изображение сетки проектируется линзой 8 ца пластинку 10 и рассматривается через окуляр 12,Лазерный луч от источц 1 ка 13 отражается зеркалом юстировочного блока 14, проходит делительную призму 9 линзу 8, отражается призмой 7, угловым зеркалом 4 и проектируется на зеркало компенсатора 5....

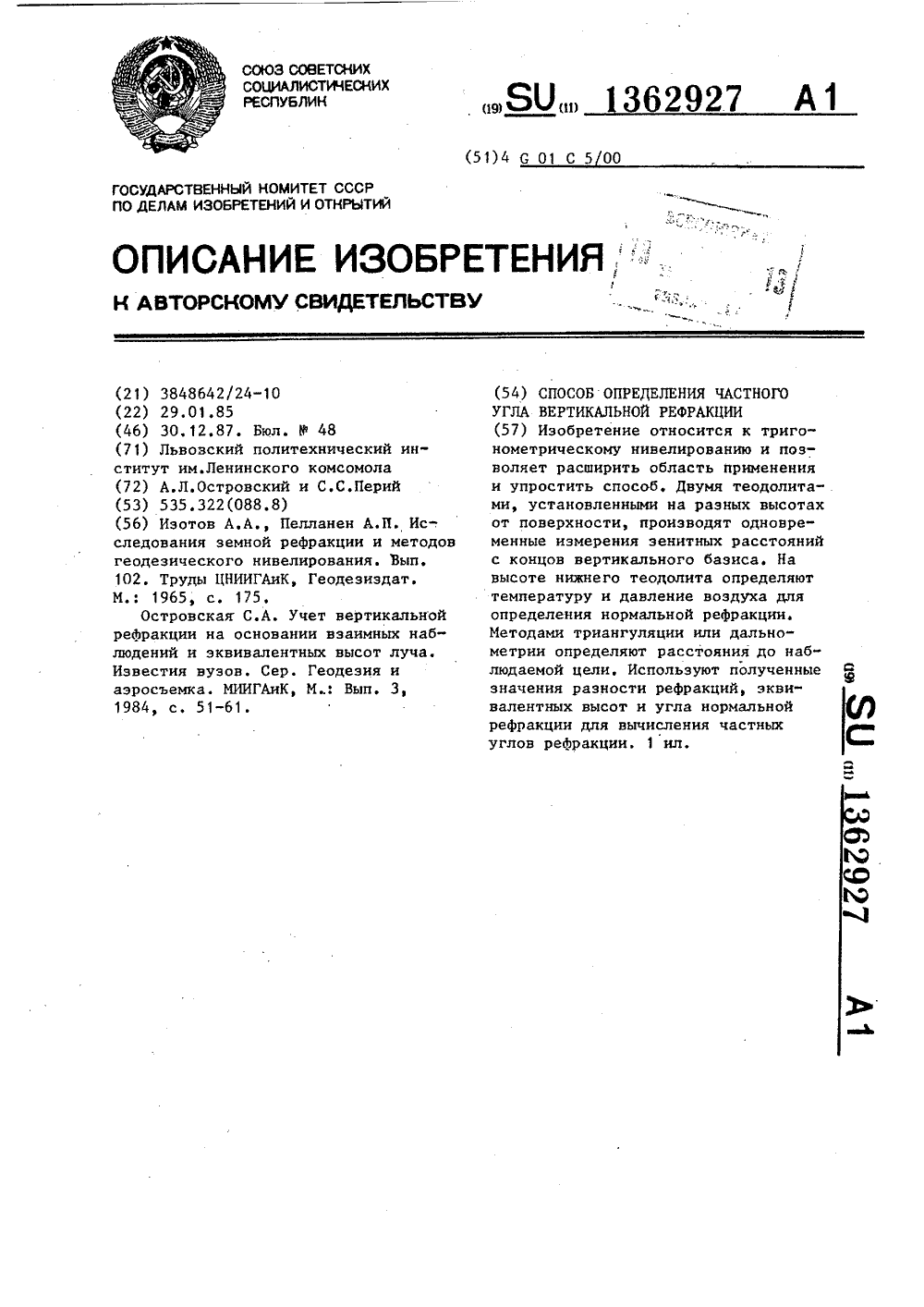

Номер патента: 1362927

Опубликовано: 30.12.1987

Авторы: Островский, Перий

МПК: G01C 5/00

Метки: вертикальной, рефракции, угла, частного

...температур на трассе. В благоприятных. условиях, т,е. в периодыспокойных изображений и увеличив 55 точность измерения разности рефракцийНдо 1 , точность способа составляет 3-5Измерения могут производиться сгеодезического сигнала и со штатива,Ь Разность определяется- измеренные расстояния кцели, соответственно сверхнего и нижнегопунктов наблюдения; - измеренные зенитныерасстояния на соответствующих высотах; - теоретические значениязенитных расстояний длясоответстввенных высот; - вертикальный базис. вертикальных рефракций по следующей формуле; д 8 = В Е,-ЯЕ,= р -(Е,-Е,). (2) При наблюдениях на одинаковый вертикальный базис на другом пункте тео 27 2 ретические зенитные расстояния будут равны, а уголравен нулю. При использовании...

Номер патента: 1362928

Опубликовано: 30.12.1987

Автор: Цуккерман

МПК: G01C 5/00

Метки: прямолинейности

...диафрагмы 9 и 10, которыеперемещаются в поперечном направлении 8 готсчетными винтами 12 со шкалами 13 для измерения непрямолинейности. Электрический сигнал Фотоприемника 7 подводится к блоку 21 усиления и обработки сигнала, к выходам которого присоединены два нулевых измерительных прибора 22.и 23, а также следящие двигатели 25 с муфтами 24 для автоматического измерения. Блок 20 питания подает питание светодиодам 1 и 4, а также блоку 21 усиления и обработки фотосигнала. Блоки 20 и 21 питаются от внешнего источника (400 Гц, 36 В или 13 В постоянного тока).Приемопередающая часть неподвижно устанавливается с ориентированием оси прожектора по оси измеряемого объекта, например, путем установки отражателя на одном из концов с...

Номер патента: 1362929

Опубликовано: 30.12.1987

Авторы: Бачурин, Ещин, Заровский

МПК: G01C 7/04

Метки: земной, наклона, основания, поверхности, средства, транспортного, угла

...средства, измеряемые соответственно ,спомощью первого и второго блока датчиков с параллельными осями чувствительности и первого и второго блокаопределения скорости, равны РРРоР = ---- ;5Соз (-К)С - время прохождения неоднородностью поверхности дорогичерез оси датчиков мерной10 базы: с,л РглоЧ - истинное значение скоростиодвижения транспортного средства по поверхности дороги,В соотношении (1) индексы 1 и 215приняты для обозначения параметров,относящихся к первому и второму блоку датчиков,Используя выражение (1) можно получить, что20 Ч -Чаа= ЧР оЧо Соз (-ю),55 где Р - наблюдаемая датчиками длинамерной базы, обусловленная наклоном основания на угол 1 Ч -Чоь = агсй 8 ( ----- -)М Ч+Ч,Устройство работает следующим образом.При...

Номер патента: 1362930

Опубликовано: 30.12.1987

Авторы: Акперов, Бандурин, Сукиязов

МПК: G01C 17/30

Метки: датчик, курса, магнитного

...клем-, мой. Кроме того, параллельно соленоидам подключены переменные резисторы О и .Устройство работает следующим образом. При задании азимута движения объекта регулирования, датчик магнитно-, го курса, укрепленный на горизонтальной стабилизированной платформе, ориентируют так, чтобы оси соЛеноидов были перпендикулярны магнитному иере- диану (для получения максимальной чувствительности). Затем с помощью резисторов 1 О и 11 добиваются нулевого сигнала в регистраторе 8, При движении объекта заданным курсом сигнал на выходе устройства не появляется. При отклонении от заданного курса появляется разностный сигнал, который поступает на регистратор 8. Знак сиг" нала зависит от того, в какую сторону произошло отклонение от курса, а его величина...

Номер патента: 1362931

Опубликовано: 30.12.1987

Авторы: Макаров, Окороков

МПК: G01C 17/38

Метки: девиации, полукруговой

...Оисключения эталонных средств.На чертеже представлена векторнаядиаграмма и структурная схема устройства, с,помощьюкоторого осуществляют способ.15Устройство содержит датчик 1 магнитного курса маятникового типа сдвумя взаимно перпендикулярными чувствительными элементами, которые приустановке датчика на л,а. ориентируются вдоль осей х и у л.а. соответственно, измерительные блоки 2 и 3,вычислитель 4, вектор Н индукции горизонтальной составляющей МПЗ, векторН индукции намагниченности л.а., 25суммарный вектор Н индукции магнит 1ного поля, проекции х , у суммарноговектора Н на горизонтальные оси прямоугольных координат, связанные с л,а.проекции В и С вектора индукции намагниченности л,а., соответствующиеодноименным коэффициентам полукруговой...

Номер патента: 1362932

Опубликовано: 30.12.1987

Авторы: Большаков, Карамышев, Шаров, Ямбаев

МПК: G01C 25/00

Метки: геодезических, исследования, приборов

...задание эталонной прямой в двух направлениях визирования.Центрирование столика 4 осуществляется при фокусировании коллиматора 2 в плоскость установки центрирующей втулки 5 перемещением его в двух взаимно перпендикулярных направлениях.Исследование геодезического прибора производится при создании на эталонной прямой ряда иэображений сеток 14, расположенных на различных расстояниях от исследуемого прибора. Перед исследованием прибора коллиматоры 2 и 3 устанавливаются соосно следующим образом. Они фокусируются на бесконечность, затем с помощью микрометренных винтов 6 устраняются взаимные наклоны визирных осей коллиматоров, при этом обеспечивается параллельность опорных отражателей, Коллиматор 3 перефокусируется на конечное...

Номер патента: 1364870

Опубликовано: 07.01.1988

Авторы: Брейдбурд, Рахимов, Феоктистов, Чабдаров

МПК: G01C 3/00, G01C 3/08

Метки: дальности

...пилообразное напряжение, период которого на 3-4 порядка превышает период частоты лазерного передатчика 1 и равен частоте ГПН известного устройства. Изменение мгновенного значения амплитуды, которое претерпевает сигнал на выходе Г 11 Н в течение периода, позволяет изменять время задержки Н управля- емых линий задержки от минимального до максимального значения иэмеряемого расстояния,Отраженный от отражателя 4 луч через полупрозрачное зеркала 3 падает на плоскость рабочей фотоприемной матрицы 6 и на ее выходе образуется электрический аналог основной спеклВ момент времени, когда мгновенное зная вне амплитуды пилообразного напряжения соответствует времени, необходимому лазерному лучу для того,чтобы дойти ат отражателя и вернуться...

Номер патента: 1364871

Опубликовано: 07.01.1988

Авторы: Раик, Соловьев

МПК: G01C 5/02

Метки: визирной, геодезического, компенсации, наклона, оси, прибора

...и получения профиля, а такжепри площадном нивелировании,11 ель изобретения - уменьшение габаритов устройства и повьппение качества изображенияНа чертеже представлена схемаустройства.Устройство для компенсации наклона внутренней оси геодезического прибора содержит корпус 1, установленный перед объективом 2 геодезического прибора, две одинаковые камеры 3и 4, расположенные в корпусе, каждаяиз которых выполнена в виде двух прозрачных плоскопараллельных пластин5 и 6, установленных в оправах 7 и 8каждая, герметически связанных междусобой эластичной манжетой 9, приэтом каждая камера заполнена компенсационной жидкостью 10, пластины 5в оправах 7 жестко соединены с корпусом 1. Пластины 6 в оправах 8 свободно подвешены в виде маятника...

Номер патента: 1364872

Опубликовано: 07.01.1988

Авторы: Бауск, Комов, Рева, Сидоренко, Фоменко

МПК: G01C 5/04, G01C 9/22

Метки: линейных, перемещений

...внутренних стенках трубопровода 4 закреплены два проводника 11Два свободных конца 25 проводников 11 через омметр 12 подсоединены к источнику 13 питания.Два противоположных конца проводников 11 в электрическую цепь перемкнуты перемычкой 14 из токопроводящей жид кости (103-ный раствор БаС 1),которая в трубопроводе 4 капиллярного сечения не смешивается с рабочей жидкостью-диэлекгриком 15 (машинное масло).35Это условие выполнимо для капиллярных трубок при высоте столба электропроводящей жидкости не менее трех диаметров трубки, т.е. когда формируется свод давления и он уравновеши вается поверхностным натяжением жидкостных пленок разнокомпонентньп: жидкостей.Устройство работает следующим образом.Измерительное устройство устанавливают,...

Номер патента: 1364873

Опубликовано: 07.01.1988

Авторы: Концевой, Машников, Серебряков, Феофанов

МПК: G01C 5/04

Метки: гидростатического, головка, измерительная, нивелира

...значение измеренной величины уровня рабочей жидкости. В проведении измерения используется свойство дифракционной решетки 3 дифрагировать в первый (либо какой другой) порядок количество световой энергии, пропорциональное числу открытьм (находящихся выше уровня жидкости) элементов решетки. Формула изобретения 40 45 д (х) 50 55 ВИИИПИ Заказ 6578/32Тираж 680 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к геодезическому приборостроению, в частностик устройствам для гидростатическогонивелирования. 5Цель изобретения - повьппение чувствительности устройства.На чертеже изображена схема устройства.Устройство состоит иэ источника 1 10света, блока 2 формирования светового пучка, дифракционной решетки...

Номер патента: 1364874

Опубликовано: 07.01.1988

Авторы: Демичев, Науменко, Попов, Чернышев, Чубранова, Яковлев

МПК: G01C 7/04

Метки: между, насосными, расстояния, станциями

...точке трассы трубопровода, А; н2 а 1 величина ионизационного тока датчика, пропорцио. самым упрощается схема устройства иповышается его надежность. В качествеЭВМможет быть использована серийно выпускаемая "Электроника С 5-02"или "Электроника С 5-12",Плотность воздуха контролируетсяс помощью ионизационного измерителя10,величина тока которого связана сплотностью р контролируемой средысоотношениемо =К ехр (,Е а 1"),ь:огде К - постоянная ионизационногоизмерителя, г/сма - коэффициенты разложения рабочей характеристики измерителя плотности, определяемыепри его градуировке, 1/А;1 - ток измерителя плотности,снимаемый с датчика 1,А;и - степень полинома разложениярабочей характеристики измерителя плотности (задаетсяисходя из требования точности, и...

Номер патента: 1364875

Опубликовано: 07.01.1988

Автор: Галета

МПК: G01C 9/12

Метки: наклона, объекта, угла

...колебаний отсчетный индекс от начального положения10 А, проходит последовательно отметкиА , А , А А, затем в обратном11направлении А ф А ффАВ процессе колебаний фиксируют время вмомент совпадения положения отсчет 15 ного индекса и репера.На графике (фиг.2) обозначены:С , С , Си- значения времени1 ф 1 фпри последовательных совпаденияхотсчетного индекса с первым репером,20 имеющим отметку А,;значения времени С при совпадении отсчетного индекса с вторым реперомА и т.д. Сп гф н ф - с и-мпрепером А ,25 Значения амплитуды х отсчитываются от положения равновесия маятникаО,От, которое соответствует х=О (график пересекает временную ось С). Значение х = х, соответствует измеряе 30 мой величине, причем х= Ы при измерении углов (реперы...

Номер патента: 1364876

Опубликовано: 07.01.1988

Автор: Оганезов

МПК: G01C 9/18

Метки: датчик, наклона

...поплавка 9 с его торцовой поверхностью расположены ниже верхней образующей 1 вставки 6. Резервуар 2 снабжен пробкой с компенсатором 12 жидкости. Между поплавком 9, вставкой 6, стенками резервуара 2 образованы дросселирующие каналы для перетекания жидкости, Ширина паза 7 выполнена с минимально возможными размерами для того, чтобыобъем, занимаемый жидкостью в пазу7, бып меньше объема, занимаемогожидкостью в кольцеобраэной полости 3,что позволяет пренебречь воэдейсвием жидкости в объеме паза 7 на работу датчика.Датчик наклона работает следующим образом. При наклоне машины наклоняется исвязанный с ней датчик. При этом развиваемый момент за счет составляющейподъемной силы, действующей на поплавок 9, поворачивает вал 5, связанныйс...

Номер патента: 1364878

Опубликовано: 07.01.1988

Автор: Цесюль

МПК: G01C 15/00

Метки: автоматической, луча, положения, пространственного, светового, стабилизации

...потока, иэлученного источником 1 излучения и прошедшего дефпектор 2, направляется светоделителем 3 в направлении телескопической системы 4, объектива 5 и ПЧФ6Остальная часть светового потокаявляется измерительной и может использоваться в качестве опорной линии, Элементы 2-6 образуют замкнутуюфотоэлектрическую следящую систему,При флуктуациях положения световоголуча на выходе источника 1 излученияцентр светового пятна на поверхности З 6ПЧФ смещается, что приводит к появлению на выходе ПЧФ 6 электрическогосигнала, пропорционально этому смещению, Этот сигнал посредством делектора 2 преобразуется в изменение 40направления светового луча на выходедефлектора 2.Параметры устройства таковы, чтодефлектор 2 изменяет направление луча так,...

Номер патента: 1364879

Опубликовано: 07.01.1988

Автор: Лобов

МПК: G01C 15/02

Метки: основа, плановая

...скрепленного с рычагом 21,а другим концом прикрепленного жестко к стакану 7, На корпусе натяжителя имеется кронштейн 28 с направляющей втулкой 15, в которой перемещается стержень поплавка 29, скрепленныйс измерителем 30 уровня жидкости, июстировочный винт 9 для вертикального перемещения натяжителя при приведении проволоки в горизонтальное положениеДинамометр 20 связан с концом рычага 22 инварным стержнем 31. Шестерни 23 и 24 имеют одинаковые характеристики со средней шестерней 32.Стержни 16 с муфтой 29, поворотными рычагами 17 и датчиком 18 при контролебазисного направления могут разворачиваться вокруг фланца 13 микрометренным винтом (не показан), Второйконец базисной радиальной проволокиимеет горизонтальные юстировочныевинты 33 для...

Номер патента: 1368635

Опубликовано: 23.01.1988

Авторы: Дон, Коваль, Красников

МПК: G01C 9/12

Метки: наклона, угла

...повышение точности эа счет уменьшения влияния ошибок обусловленных наклонами устройствавне плоскостиизмерения.На фиг,1 изображена схема устройства в плоскости измерения; на фиг.2 - устройство, вид сбоку.В корпусе 1 прибора на гибких ни тях 2 подвешен груз 3 маятника, Корпус 1 частично заполнен вязкой жид-. костью 4. Боковой торец груза 3 об ращен к индуктивному первичномупреобразователю 5 перемещения. На днище корпуса 1 прибора укреплен магнитный брус - направляющая 6, снабженный фокусирующей призмой 7. Груз 3 ма ятника снабжен аналогичной фокусирующей призмой 8. Корпус выполнен с опор ной плоскостью 9.Прибор, установленный опорной плоскостью 9 на объект измерения, отра- д 0 кает угловоеположение объекта при этом ориентация...

Номер патента: 1368636

Опубликовано: 23.01.1988

Авторы: Зотов, Ильин

МПК: G01C 11/04

Метки: стереокомпаратор

...частей линейки и индекса , кинематически связанных между собой посредством направляющих и подшипников, Причем, по конструктивным соображениям и индекс, и линейка могут являться как под" вижными, так и неподвижными частями датчика.Линейка 6 датчика х расположена на дополнительной каретке 7, перемещающейся относительно каретки 3 с .подвижной оптикой с помощью шарикоподшипников 9 по направляющим, установленным на каретке 3 вдоль оси х и кинематически связанным посредством подшипникового контакта 10 с дополнительной локальной линейкой 11, установленной на дифференциальной каретке ду. Индекс 8 датчика х закреплен на каретке 3. Линейка 12 датчика у закрепленана каретке 3 вдоль оси у и перемещается вместе с кареткой 3Индекс14 датчика у...

Номер патента: 1370459

Опубликовано: 30.01.1988

Авторы: Жеболдов, Парвулюсов

МПК: G01C 1/06

Метки: отсчетов, снятия

...формируется на первом выходе. леднего поступает на вход элемента После поступления второго импульса И 15. В результате этого на выходе ноль формируется на втором выходе, элемента И 14 формируется сигнал БЧ а на первом появляется единица и т,д, (пачка импульсов И ), а на выходе Четвертый выход дешифратора 19 сое элемента И 15 - сигнал Б, (пачка имдинен с Я-входом инверсного КБ-триг- пульсов И ), Оба этих сигнала посту- гера 22, а двенадцатый выход - с его пают на входы реверсивного счетчика К-входом. 16, причем сигнал с выхода элементаВ начале цикла считывания сигнал 11 14 поступает на суммирующий вход есть на обоих входах КБ-триггера 22 0 реверсивного счетчика 16, а сигнал и, следовательно, на его выходе сиг- с выхода элемента И 15...

Номер патента: 1372186

Опубликовано: 07.02.1988

Автор: Пулатов

МПК: G01C 17/02

Метки: инклинатор, электромагнитный

...балансировку. При замыканиипереключателя 7 в обмотке 5 протекает ток, обеспечивая намагничивающую 40силу, намагниченная стрелка 1 с осью2, не имеющие механического контактас каркасом обмотки 5, поворачиваютсяна кернах 3 в подпятниках 4, занимаяположение вдоль силовых линий внешнего, геомагнитного поля. Сначала, какобычно, измерительную часть инклинатора понорачивают вокруг вертикальной оси в положение, когда стрелавертикальна. В этом положении ось 250параллельна магнитному меридиану.Затем измерительную часть поворачиовают вокруг вертикальной оси на 90в положение, при котором ось перпендикулярна магнитному меридиану. Влюбом из двух указанных положенийоси 2 прибор выполняет попутно ролькомпаса, так как показывает направление магнитного...

Номер патента: 1102329

Опубликовано: 07.02.1988

Автор: Журко

МПК: G01C 11/04

Метки: аэрофотоснимков, выровненых, панорамных, плоскость, трансформирования

...щелевого проецирования изображения аэрофотоснимка на фото- . материал, укрепленный в плоскости изображения и перемещающийся в двух взаимно перпендикулярных направлениях, при котором в процессе трансформирования плоскость аэрофотоснимка остается параллельной плоскости изображения, а изменение масштаба осуществляют путем одновременного смещения объектива фототрансформатора и аэрофотоснимка по направлению главной оптической оси объектива.Объектив в процессе трансформирования не поворачивают. С целью устранения искажений в положении точек аэрофотоснимка вдоль оси 7 фотоматериал в плоскости изображения .перемещают вдоль этой ори, вводя в ординату каждой точки соответствующую поправку.Указанный способ отличается простотой для реализации в...
