Номер патента: 783588

Опубликовано: 30.11.1980

Авторы: Гаврилов, Потапов, Старшинов

МПК: G01C 25/00

Метки: времени, выбега, гиродвигателя, разгона

...разгона и выбега ГДпредставлена на чертеже,Она состоит из блока 1 управлсния, последовательно соединенных управляемого ключа 2,блока 3 определения коэффициентов нарастания и затухания оборотов ротора, классифика.тора 4 коэффициентов нарастания и затухания,преобразователя 5 коэффициентов нарастанияи затухания, счетчика 6 времени, причем, блок1 управления соединен с коммутатором 7, свыхода которого напряхсение подается на гиро.двигатель 8, содеожащий тахометрический дат.чик 9, второй выход блока 1 управления сое.ацен с первым входом управляемого ключа 2,на второй вход которого подается сигнал свыхода тахометрического датчика 9.Устройство прн определении времени разго.на работает следующим образом.С блока 1 управления через коммутатор...

Номер патента: 787895

Опубликовано: 15.12.1980

Авторы: Бузанов, Ванюрихин, Щербаков

МПК: G01C 9/20

Метки: наклона, угла

...вращением плоскости поляризации, зеркал 8 и 9, призмы Доне19, поляризационного модулятора 11,выполненного, например, на основеячейки Фарадея, анализатора 12, линзы 13, фотоприемника 14, электронного регистратора 15 и электронногоблока 16 управления.устройство работает следующим образом,Свет от источника 1 формируетсяпараллельно в пучок коллиматора 2 и,пройдя поляризатор 3, становится линейно поляризованным, проходит последовательно через проэрачнур. верхнююкрышку 5 резервуара 4, слой жидкости 7, прозрачную нижнюю крышку 6 и,отразившись от зеркала 8, попадает Щна призму Доне 10. Пройдя призму 10и отразившись от зеркала 9 свет снова проходит жидкость 7, затем черезполяризационный модулятор 11 (управляемый электронным блоком...

Номер патента: 787896

Опубликовано: 15.12.1980

Авторы: Одинцов, Попов

МПК: G01C 17/30

Метки: курса, магнитного

...1 ЭДС, четные гармоники еп и еп которых могут быть представлены как50 в суммирующем элементе 3. Фильтр 4 из спектра выходного напряжения суммирующего элемента 3 выделяет одну четную гармонику, например вторую (п=2). Одновременно Фильтр 4 задерживает вредные нечетные гармоники, имеющиеся во входном сигнале из-за не- идентичности полуэлементов Феррозондов. Таким образом, вторая гармоника выходного напряжения фильтра 4 при отсутствии ошибок элементов 1, 2, 3 может быть записано в виде:О,р = Кь 1 п(4 к Ф й - Ч)(2)где К = К) Кь Кэ К 4 а КБ Кз К 4 коэффициенты передач соответственно фазосдвигающего блока 2, суммирующего элемента 3 и Фильтра 4.формирующий блок 5 формирует из выходного напряжения фильтра 4 короткие импульсы с крутым...

Номер патента: 789944

Опубликовано: 23.12.1980

Автор: Бебекин

МПК: G01C 21/08, G01R 33/02, G01V 3/08 ...

Метки: вектора, индукции, магнитной, модуля

...работает следующим обрв зом. Тактовые импульсы с генератора 2 поступают на вход счетчика 3 и нв выходе образуется последовательно нарвстаюшии двоичный код, Этст код поступает нв вход ЦАП 5 и нв цифровой вход множительного ЦАП 10. На выходе ЦАП 5,формируется ступенчатое линейно нарастающее напряжен ие50 которое подается на вторые входы компа раторов напряжения 6 и нв аналоговый вход множительного ЦАП 10, на выходе которого образуется напряжение, равное квадрату мгновенного значения входного сигнала. Б моменты равенства напряжений, действу ющихна выходах компонентных магнитометров 1 со ступенчатым линейно нарастающим напряжением, компврвтсры 6 вырабатывают 44 4управляющие сигналыпс которедм прои 3 водится запоминание квадрата...

Номер патента: 792074

Опубликовано: 30.12.1980

Авторы: Никонов, Осоловский, Суворов, Феофанов

МПК: G01C 9/18

Метки: наклона, угла

...определенномугле наклона нижний конец подвескимаятника замыкает контакт,Недостатком этого прибора является .то, что он является предельным и Я не дает информации а динамике наклона.Кроме того, при взрывах элементподвески маятника также, как и впредыдущих приборах, имеет возможностьзакручиваться и искажать тем самымдостоверность измерений.Целью изобретения является повышение точности измерений наклоновгрунтового массива и сооружений вусловиях динамических нагрузок.Указанная цель достигается тем,чтов известном устройстве для определения угла наклона, имеющем корпус,заполненный жидкостью, поплавок,полностью погруженный в жидкость,подвеску поплавка, преобразовательи систему для дистанционного съемаинформации, поплавок выполнен в виде...

Номер патента: 792075

Опубликовано: 30.12.1980

Автор: Хайнацкий

МПК: G01C 23/00

Метки: перемещений

...точности измерений,Цель достигается тем, что оно дополнительно снабжено тремя блокамидиафрагм, идентичными первому блокудиафрагм и смещенными относительнонего вдоль растров на шаг, равныйЛ 4 = 1(Л +1/4 Ло)где: 1 =1,2,3-порядковые номера дополнительно введенныхФблоков диафрагм, о- шаг растровогонониусного сопряжения, тремя узламисветопроводов, светопроводы которыхсоединены входными торцами с выходами излучателей, соответствующими номерублока диаФрагм, а выходными торцами так же, как и светопроводы первого узла светопроводов, тремя Фотоприемниками,. расположенными на оптических осях дополнительных блоковдиафрагм по другую сторону от растрового нониусного преобразователя, тремя фазосдвигающими блоками, соединенными входами с выходами...

Номер патента: 794373

Опубликовано: 07.01.1981

Автор: Терехов

МПК: G01C 1/00

Метки: измеренияуглов, скручивания

...Выходящий из датчика пучок будет линейно поляризован с азимутом р = 90 (т. е. вектор преимущественных колебаний Ер направлен вдоль оси У), так как сумма двух фазовых четверть- волновых пластинок с одинаковым направлением главных осей работает как фазовая полуволновая пластинка. Пройдя расстояние 1. в обратном ходе, пучок света преобразуется телескопической системой и, отразившись от оптического делителя, поступает на анализатор 13, азимут плоскости наибольшего пропускания которого расположен под углом а=О, т. е. его плоскость наибольшего пропускания перпендикулярна плоскости колебаний приходящего линейно поляризованного света, Следовательно, интенсивность поступающего на фотоприемник14 света равна нулю. Если измеряемый объект 3...

Номер патента: 794374

Опубликовано: 07.01.1981

Авторы: Гаврилов, Гинзбург, Законов, Мякишев, Приходько, Третьяков

МПК: G01C 5/00

Метки: высоты, дальности, оптическихизмерений

...наведения зрительных труб обыч.ных геодезических приборов,В полевых условиях устройством пользуются следующим образом,1) Подготовка устройства к работе:- устройство устанавливают на треногуи подъемными винтами 23 (см. фиг. 1):приводят к горизонту по уровням,19;- приводами 24,и 25 устанавливаютнулезое положение тангенсных механизмов,наблюдая показания оптических бесконтяктных отсчстных устройств 18 В и 18 Г;- подъемными винтами 22 приводят кгоризонту зрительную трубу 21, наблюдаяв окуляр 33 за положением пузырька контактного уровня 34. При этом уровни 19должны оставаться в горизонте;- с устройства снимают колпачок 2 б,закрывающий контрольное отверстие зеркала 20, При этом поле зрения окуляраразделяется на две зоны - центральную...

Номер патента: 794375

Опубликовано: 07.01.1981

Автор: Харитонов

МПК: G01C 5/00

Метки: деления, корректированияцены, нивелиреполуавтомате, уровня

...к номинальнойс точностью 0,05". ич -а - -1 й," 40 где и - коэффициент преломления стекла, из которого изготовлена плоско-параллельная пластинка;- фокусное расстояние горизонтирующей линзы; 45г - (плечо) расстояние от оси вращения плоско-параллельной пластинки до точки крепления подвижной штанги;йтолщина пластинки; 501 о" - число секунд в,радиане.Таким образом уравнение п =Ки пе является основным для корректирующего устройства, Здесь д - линейное смещение подвижной штанги в горизонтальной плоскости под действием корректирующих направляюших, т. е. ожлонение профиля на правляющих 7 от осевой линии 9 (фиг. 1), юторая соответствует линии номинальной цены деления уровня на фиг, 2.Устройство действует следующим образом.55 и и ,.Ь.=- - .и - 1...

Номер патента: 794540

Опубликовано: 07.01.1981

Авторы: Каширин, Левин, Романов, Шкадаревич

МПК: G01C 21/16, G01P 15/08

Метки: акселерометр, интегрирующий

...для суммарного момента от центробежных сил, действующихна маятник, в видеМ= в з 1 псоз а т,(Ц)+ т,(,) -- , (;) - т, (;)1, (1)Из выражения (1) следует, что суммарный момент от центробежных сил М на маятник равен нулю при любом угле рассогласования а при условии, что выражение в квадратных скобках равно нулю, т, е.:т 1 Ю + ЯК) т(з) - т(Из) =ОЭто условие практически легко достигается п)ри балансировке маятника путем изменения балансировочных масс тз и т 4 и плеч Гз и Гз при обеспечении необходимого дебаланса маятника ло отношению к линейному ускорению а,.В частности тз может равняться нулю нрит, + т", = т, = т и 1; = 1" = 1" = 1,;Таким образом, в акселерометре с необхо)димой степенью точности обеспечивается устранение погрешности...

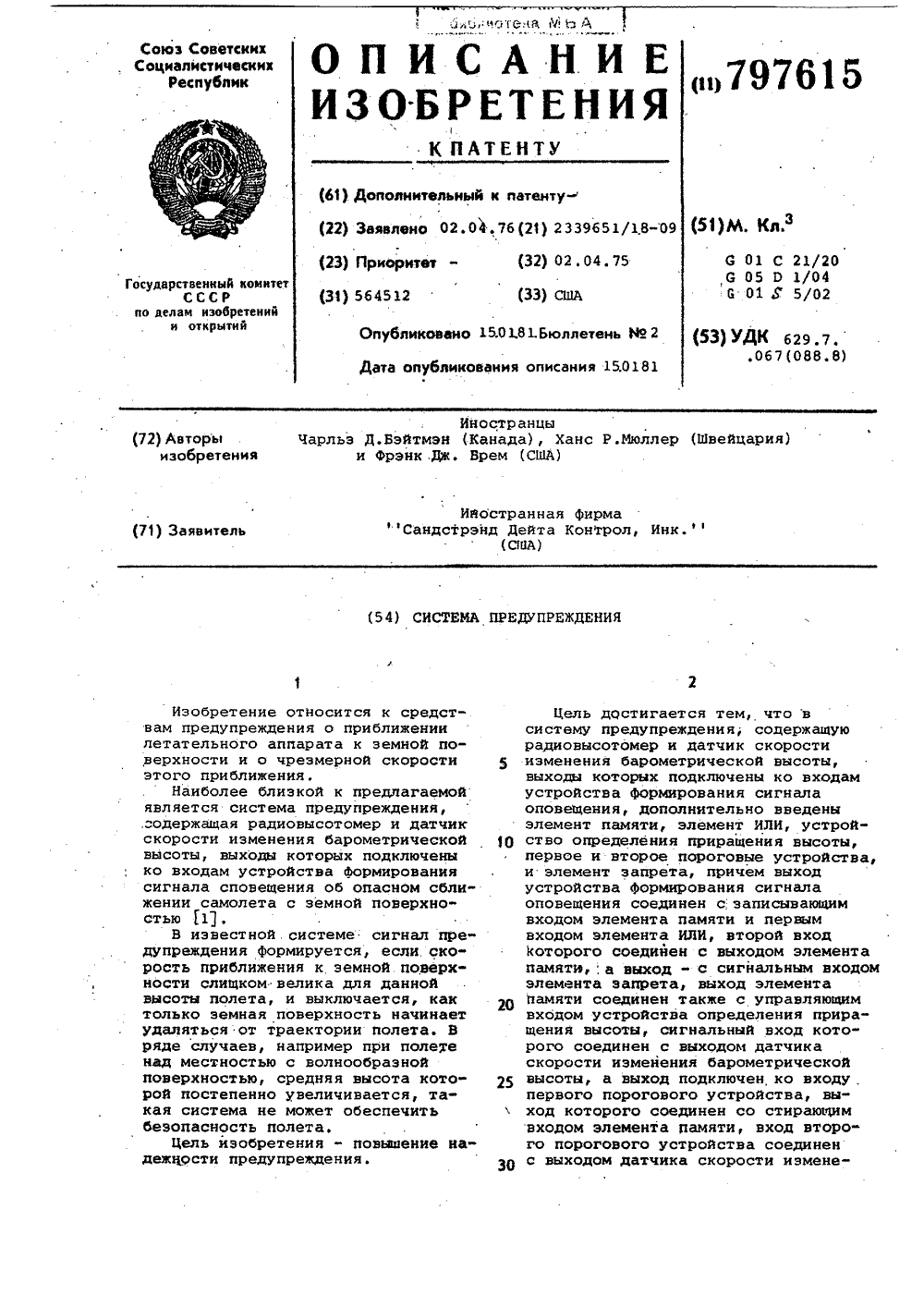

Номер патента: 797615

Опубликовано: 15.01.1981

Авторы: Фрэнк, Ханс, Чарльз

МПК: G01C 21/20, G01S 5/02, G05D 1/04 ...

Метки: предупреждения

...выходе элементапамяти, который включает устройство1 определейия приращения высоты.:игнал на выходе элемента 7 памяти,следовательно, и на выходе элемента ИЛИ 9 (а также на выходе 11:истемы при отсутствии запрещающего сигнала с выхода пороговогоустройства б) сохраняется до техпор, пока не возникнет сигнал заданного приращения высоты (например60 м) на выходе порогового устройства 5. Последний стирает,сигнал,хранящийся в элементе 7 памяти..При этом, если сигнала на выходеустройства 3 формирования сигналаоповещения.уже нет, исчезает. и сигнал на выходе 11 всей системы,Если набор высоты происходитдостаточно быстро, то предупреждающий сигнал на выходе 11 системыотключается выходным сигналом порогового устройства б, воздействующим на...

Номер патента: 798484

Опубликовано: 23.01.1981

Автор: Серво

МПК: G01C 5/04

Метки: cepbo, гидростатическогонивелира, поверки

...системы с показаниями эталонного прибора нивелира с открытыми трубками в той и другой нивелирной голов ке устройством 2 открывают отверстия 3 сообщения с атмосферой камер 4, связанных с трубками 5, т.е. таким путем рабочую замкнутую систему нивелира превращают в эталонный прибор - в гидростатический нивелир с открытыми трубками. Если при переводе закрытой системы в открытую положение уровней в трубках не изменилось, значит диафрагмы находятся в среднем ненапряженном беэреактивном состоянии и не вносят искажений в устанавливающиеся уровни.После этого гидростатический нивелир вновь настраивают для работы и проводят повторную поверку, но при этом меняют взаимное расположение нивелирных головок. По разности устанавливакщихся уровней при...

Номер патента: 800634

Опубликовано: 30.01.1981

Авторы: Глумов, Михайлин

МПК: G01C 3/02

Метки: геодезической, привязкимаршрутов, радиогеодезических, систем

...координатмаршрута в моменты пересечений, дляполучения координаты по второму каналу пересекают базовую линию любогоканала, фиксируют координату точкипересечения по первому каналу и поней вычисляют требуемую координатупо формулам 5 =Ь ъ 2 з г - .,-г Ь,г,говд.; г гл)кллглгде 5,(, 5 2 ц 5 Э - расстояния от соответствующих базисных станций радиогеодезическойсистемы до точкипересечения базиса,Ли Л 2 - значения линейных 50эквивалентов фазовых циклов первогои второго каналов,3. - позиционный угол,образованный пересекаемым базисом имнимым базисом,"1 (2, )гиперболическиекоординаты точкипересечения базисапо двум каналам. 60На чертеже изображен способ геодезической привязки маршрутов.Способ заключается в следующем.Судно, перемещаясь по линии К,в...

Номер патента: 800635

Опубликовано: 30.01.1981

Авторы: Амельянец, Васютинский, Зайченко

МПК: G01C 5/04

Метки: гидродинамический, нивелир

...баком 2соединены соединениями 4 последовательно сосуды б. Снаружи сосудовна наблюдаемых точках объекта закреплены по вертикали с определенным шагом фиксаторы 5 уровня, напримеремкостного, индуктивного типа, приэтом сосуды 6 изготовлены из немагнитного материала. В качестве фиксаторов 5 можно применить прерывателис гибкими пластинами, чувствительными к магнитному полю постоянногомагнита, вмонтированного в поплавки12. Фиксаторы уровня через сигнальные линии связи соединены с пультомуп 15 авления. Таким образом, при помощи перегородок 3 реализуются автономные системы гидронивелирования,соединенные между собой по жидкостии по воздуху и обслуживающие каждаясвою группу фиксаторов уровня, чтопозволяет значительно повысить скорость измерений,...

Номер патента: 800636

Опубликовано: 30.01.1981

Авторы: Гончаров, Гончарова

МПК: G01C 7/04

Метки: профилографа, самописец

...управления самописцем может быть установлена в трех положениях: а) когда стрелка указателя (фиг.14) йаправлена по движению (положение а); б) - против движения базового транспорта (положениз 0 ) и в) когда стрелка указателя находится в среднем положении, т.енаправлена вниз в сторону оператора. В первом случае самозацепляющийся крючок б.поставлен против вытяжного кольца 2 на огра-ничительной стенке 36 нижнего предела чертежа, Во втором случае крючокпоставлен против кольца на стенкеверхнего предела чертежа, в третьем "оба крючка в среднем положении и не зацепляются с кольцами.Предлагаемый самописец профилографа может работать в двух режимах (ручном и автоматическом).При первичной детальной инвентаризации или паспортизации дороги с...

Номер патента: 800637

Опубликовано: 30.01.1981

Авторы: Бузанов, Ванюрихин, Гайлиш, Шаптала

МПК: G01C 9/00

Метки: уровня, экзаменатор

...торцов исследуемого уровня, а фотоэлектрическийанализатор - над воздушным пузырьком уровня напротив светоотражающей границы жидкость-воздух.На чертеже схематически изображенэкзаменатор уровня.Экзаменатор уровня состоит из вертикально установленной пластины 1,имеющей осевую опору 2 и установленную с возможностью поворота относительно основания 3. На верхнем концепластины 1 укреплено приспособление4, предназначенное для установки исследуемого уровня 5. Осветитель бустановлен у одного из торцовых концов исследуемого уровня 5, а напротив светоотражающей гр-ницы 7 жидкость-воздух установлен жестко связанный с корпусом экзаменатора фотоэлектрический анализатор 8, выходкоторого электрически связан со входом электронного блока 9 измерения....

Номер патента: 800638

Опубликовано: 30.01.1981

Авторы: Елисеев, Контиевский

МПК: G01C 9/32

Метки: визирования, оптической, системойнониального, уровень

...или естествениыйсвет падает на зеркало 8 и, отражаясь от него, освещает ампулу 1.Часть света от правой продольнойполовины (со стороны оператора)правого конца пузырька 3 (фиг.2 и 1отражается от зеркала 10 и светоделительного зеркала б в дупу 7.В поле зрения лупы 7 (фиг. 3 и 4)эта часть пузырька 3 наблюдаетсявиде изображения 3 . Другая частьсвета от левой продольной половинылевого конца пузырька 3, отражаясьот зеркала 9, через полупрозрачное зеркало б проходит в лупу 7., Эта часть пузырька 3 наблюдается в поле зрения лупы 7 в виде изобраИжения 3 . Левая продольная половина правого конца пузырька 3 и правая продольная половина левого конца пузырька 3 перекрыты непрозрачными масками 4 и потому их не видно в поле зрения лупы...

Номер патента: 800639

Опубликовано: 30.01.1981

Автор: Шульмин

МПК: G01C 11/00

Метки: маркированияполевых, опознаков

...с помощью тро"сов 6 закреплен визирный цилиндр 7,на котором установлен световой маяк8. Трос-высотомер огибает подвижнойблок 9, размещенный на подвижном рычаге 10 относительно оси 11 с упором 12 и подвижным контактом 13,подпружиненным пружиной 14, и зак-15реплен на барабане лебедки 15. Подвиж"ный блок 9 соединен со счетчиком 16оборотов измерителя длины троса.В устройство включены также неподвижный контакт 17 и последовательно сое-. 20диненные с ним источник 18 питания,тумблер 19 и световой маяк 8, размещенный на визирном цилиндре 7,а также резистор 20 и вход командного прибора аэрофотоаппарата АФА) 21,при- рвод 22 лебедки с блоком 23 управления приводом.Устройство работает следукщимобразом.Носитель, например вертолет, зависает в...

Номер патента: 800640

Опубликовано: 30.01.1981

Автор: Бражник

МПК: G01C 11/14

Метки: выделения, осу-ществления, равнойвысоты, участков

...частот 20. Плоскость фильтра совпадает с передней фокальной плоскостью объектива 21, задняя фокальная плоскость которого совпадает с предметной плоскостью панкратического объектива 22, в плоскости изображения которого расположен фотоприемник 23, например фотопластинка.В исходном положении перед началом ориентирования в схеме .отсутствуют фильтры 6 и 7 высоких пространственных частот и коррекционная пластина 8. Для ориентирования предварительно поворачивают электрооптическим модулятором 11 плоскость поляризации пучка света, идущего через первый проектор,на 90 относительно плоскости поляризации пучка света, идущего через второй проектор. Взаимное ориентирование снимков выполняют с помощью блока 10 визуального контроля по обычной...

Номер патента: 800641

Опубликовано: 30.01.1981

Авторы: Русинов, Шлям

МПК: G01C 11/24

Метки: оптическая, разверткипанорамных, снимков

...причем передняя главнаяплоскость узкоугольного объектива непроходит с осью вращен;я.На фиг. 1 показана оптическая система для развертки панорамных снимков; на фиг. 2 - разрез А-А нафиг.1Устройство содержит осветитель 1, сканирующую щель 2, цилиндрическоеприкладное стекло 3, зеркала 4, узкоугольный 5 и широкоугольный 6 объективы и экран 7.Узкоугольный объектив 5 сфокуси- рован на первую поверхность цилиндрического стекла 3 и его фокусное расстояние равно радиусу первой поверхности цилиндрического стекла. Широкоугольный объектив 6 неподвижен и его плоскость изображения совмещена с плоскостьюэкрана 7. Осветитель 1, сканирующая щель 2, зеркала 4 и узкоугольный объектив 5 жестко соединены и при развертывании панорамного снимка...

Номер патента: 800642

Опубликовано: 30.01.1981

Авторы: Плутенко, Половинко, Романов

МПК: G01C 13/00

Метки: границыраздела, двух, профиля, сред

...рассеянием излучения в воде.Иэ графика (кривые 1 и 3) следует что при ослаблении принятого излучения по функции Г(г) уменьшается шум фона и вследствие этого увеличивается отношение сигнал/шум.Таким образом, ослабление принимаемого излучения цо функции 5(г) позволяет увеличить дальность измере ния при более высоком отношении сигнал/шум. 60Например,.для измерения профиля дна океана, при более высоком отношении сигнал/шум и дальности измерений, используют фазовый лазерный дальномер с линзовым .приемным у 5 Анализ уравнений (1) и (2)показывает, что увеличение р и даль О ности измерения может идти по пути искусственного ослабления принимаемого излучения по функции телескопом. В дальномере для ослабления в процессе приема мощности...

Номер патента: 802782

Опубликовано: 07.02.1981

Авторы: Парвулюсов, Столяров

МПК: G01C 1/06

Метки: кодовоготеодолита, отсчетное

...элемент задержки 7 сзрвмеием задержки, равным периодустрочной развертки. Задержка необходима для приведения сигналов О к О (Фиг. 26) к общему началу отсчета по времени. Далее сигналы ОА и Ц поступают на счетные схемы гру 1бого 8 и точного 9 отсчетов.При вращении лимба 1 комбинационные участки Х .и 11 (Фиг. 2 а)дввкутся навстречу друг другу, врезультате чего сигналы ОА и О 1будут менять взаимную разность фаз(Ищ чаг)при зтомЯЬМФЯ . Задача счетной схемы 8 грубого отсчетазаключается в формировании и подсче те импульсов совпадения фаз сигналов О и 02 , т.е. при д г= О. Этазадача решается следующим образом.Входами счетной схемы 8 грубого отсчета служат входы фазового дискриминатора импульсов (ФДИ), на входекоторого выделяется сигнал 03,...

Номер патента: 802783

Опубликовано: 07.02.1981

Авторы: Пасхин, Хонькин, Якуба

МПК: G01C 5/06

Метки: высоты

...стационарных и подвижной баростанций; 4, 5 - радиопередатчики стациойарных баростанций 1 б, 7 - радиоприемники подвижной баростанции; 8, 9 - блоки формирования разностей первичной информации; 10 - блок отношения разностей первичной информации, 11 - умножитель.Выходы преобразователей атмосферного давления 1 и 2 подключены к управляющим входам радиопередатчиков 4 и 5 стационарных баростанций 1 исоответственно. В подвижной баростанции выход радиоприемника б подключен к первому входу блока 8 формирования разностей первичной информации, а выход радиоприемника 7 подключен к второму входу блока 8 формирования и первому входу блока 9 формирования разностей информации. К второму входу блока 9 формирования подключен выход преобразователя 3...

Номер патента: 802784

Опубликовано: 07.02.1981

Автор: Свечарник

МПК: G01C 17/26

Метки: индукционный, компас

...изменением относительногоположения оси возбуждения йиндукционного компаса и оси щеток 3,Если первая шетка сдвинута наугол с(, от оси возбуждения, т,е.от магнитного меридиана, то потенциал на этой щетке будет Ов 1 п сК,на второй щетке соответственноО,в 1 п(с+ 120 ) и на третьей щеткеО,в 1 п(с(+ 240 ).Напряжение на первой катушкеприемникаО = 0 51 л -в 1 л(А .По 11 =тиПри равенстве сопротивленийкатушек 2 З 1 2 Ъ-1 И 1 -К Зр 5 ф 51 и(= к 11 иф со 5(, ЩК 51 И (ф -1 ХО ) С 05 (Й -120 О), Э . кбали (+120 О)соБ И+120 ) Формула изобретения Составитель В. ЛыковРедакто Т. Заг ебельная Тех ед Л, дч Ко екто С. ШекмарЗаказ 10600/53 Тираж 653 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, ЖРаушская наб. д....

Номер патента: 802785

Опубликовано: 07.02.1981

Авторы: Акилин, Антошин, Ермилов, Козлов, Перель, Суминов

МПК: G01C 19/04

Метки: гиродвигатель

...содержит внутренний статор 1, наружный ротор 2, фланцы 3 и шарикоподшипники 4. Соединениефланцев 3 с ротором 2 и шарикоподшипниками 4 Соединение шарикоподшипников 4 со статором 1 осуществляется при помощи клея по сопрягаемымцилиндрическим поверхностям. Крепление фланцев 3 с ротором 2 выполнено по наружной поверхности ротора,Фланцы 3 в осевом сечении содержатдва сопряженных участка с различнымь,знаками кривизны относительно линиидействия растягивающих радиальныхсил, причем участок, прилегающий кместу сопряжения фланцев с ротором,выполнен вогнутым, а участок, прилегающий к месту сопряжения фланцевс наружными кольцами шарикоподшипников, выполнен выпуклым.Гиродвигатель работает следующимобразом.При вращении ротора...

Номер патента: 802786

Опубликовано: 07.02.1981

Авторы: Востриков, Вышков, Крапивин

МПК: G01C 19/24

Метки: тел, ферромагнитных, электромагнитнойподвески

...в быстродействующем контуре поддерживанияжелаемого значения старшей производной, и этим самым обеспечиваетсязначительное расширение областиустойчивости и рабочего диапазонавозможных перемещений подвешиваемого ферромагнитного тела.Пусть динамика электромагнитного 40подвеса описывается следующими уравнениями::сч=пх г (ь)=2 а Э-х) илиХ )Х =-,2 К(Ь-х)(Х+с+и Г (О-Г (Гй. ш Я мх, ъТи и: п,ц аг,щФгде5 50 Х - выходная величина перемещения подвешиваемого ферромагнитного тела; О - напряжение, прикладываемоек обмотке электромагнита;1 - ток;К - активное сопротивление обмотки;9 - потокосцепление;а - масса подвижной части системы;электромагнитное тяговоеусилие;время;силовое возмущение;конструктинные постоянные; за,ь, с Зависимость функций Г и В от...

Номер патента: 802787

Опубликовано: 07.02.1981

Авторы: Аникин, Гаврилов, Потапов, Старшинов

МПК: G01C 25/00

Метки: временивыбега, гиродвигателя

...блок управления, подключенный к коммутатору, датчик времени, связанный через блок определения времени с блоком регистрации, усилитель, подключаемый через коммутатор к гиродви- З 5 гателю,содержит Фильтр нижних частот, блок запуска, блок остановки датчика времени и блок ввода поправок, причем выход ГД связан через блок запуска и датчик времени с бло р ком определения времени, выход усилителя через фильтр нижних частот и блок остановки соединен с вторым входом датчика времени, а блок поправок соединен с вторым входом45 блока определения времени.На чертеже дана структурная схема предложенного устройства.Оно состоит иэ блока 1 управления, источника 2 питания, связанного с коммутатором 3, гиродвигателя 4, подключенного к...

Номер патента: 805065

Опубликовано: 15.02.1981

Авторы: Зейгман, Иванченко

МПК: G01C 9/36

Метки: уровень, электронный

...9, образуются напряжения, пропорциональные углу наклона оси 0-0 поотношению к двум ортогональным направлениям. Эти напряжения являютсявыходными напряжениями электронногоблока, Одновременно эти напряженияподаются на соответствующие обмотки О электромагнита, между полюсами которого вследствие этого образуетсямагнитное поле, которое взаимодействует с магнитным полем струны так,что компенсирует силу, вызывающую 55 появление переменного сигнала с преобразователя. Поставленная цель достигается тем,что в электронном уровне, содержащемампулу с инерционной массой, размещенную между полюсами магнита, преобра.зователь и электронный блок, ампулавыполнена вакуумированной и снабженапреобразователем силы в виде струны с закрепленной на ней...

Номер патента: 805066

Опубликовано: 15.02.1981

Автор: Телятник

МПК: G01C 15/10

Метки: центрировочное

...обслуживании ажных работ одним в является вертикаль ие геодезических тоизонта на другой. В оно осуществляется весов, выполненных в шенного на нити 1 например с Помощью во содержит.ройства.олнено в виц, установпри этомот высотыния, пакет2, укреплене устройстый генера) магнитю антенну щие сопротивсилительотивлекиеа 12, кон- устройства13, усилитель постоянного тока 14 и индикатор 15.Устройство работает следующим образом.Передающее устройство центрируется над исходной точкой, а на определяемом горизонте с помощью приемного устройства находится точка максимального магнитного поля, над которой устанавливается, например менэуль.ный стол. Приемное устройства устанавливается на точке максимального 1 О магнитного поля, а стрелка...

Номер патента: 805326

Опубликовано: 15.02.1981

Авторы: Васильев, Земсков, Колесников, Мельканович

МПК: G01C 23/00

Метки: вычислительное, дляизмерения, систем, фотографи-ческих, характеристик

...пропускания участка Фотопленки, попадающего в пределы сканирующей цели мик 35 рофотометра - ь,. Этот сигнал соответствует некоторой пространственной частоте М, значение которойзависит от количества штрихов у миры и и от расстояния от центра миры4 О до сканирующей шелийи-2,ЕЭлектрический сигнал Е(с), пропорциональный ьЩ , с первого выходамикрофогометра 1 поступает на первый45 вход корректора 2 апертурных искажений, С второго выхода микрофотометра1 идет сигнал, пропорциональный пространственной частоте и , которыйодновременно поступает на. блоки, для5 О Функционирования которых необходимаинформация,о текущем значении пространственной частоты, - именно: накорректор 2 апертурных искажений,третий квадратор 14, частотный корректор 9, блок...
