G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия

Номер патента: 1216646

Опубликовано: 07.03.1986

Автор: Амбарцумян

МПК: G01C 5/04

Метки: гидродинамического, головка, измерительная, нивелира

...5, твердые диэлектрики 6 и 7. Контактный электродфиксируют в вертикальном положениии изолируют от общего электрода спомощью твердых диэлектриков 6 и 7,закрепленных соответственно в крышке 8 и на дне измерительной головки,и соединяют электропроводом с общимизмерительным блоком 9.Кольцеобразную оголенную полосу на;стержне в изоляционной пленке задают на такой высоте, чтобы первыйконтакт жидкости с ней и какойлибо из измерительных головок системы происходил после установления,практически, стационарного движения.с учетом возможного изменения диапазона измерений. Ширину 1 этой полосы делают меньше высоты Н образующегося мениска жидкости, чтобы исключить влияние перехода изоляционная пленка " собственно электрод наточность измеряемых величин....

Номер патента: 1216647

Опубликовано: 07.03.1986

Авторы: Бабаян, Овнанян, Погосян

МПК: G01C 9/22

Метки: гидродинамический, нивелир

...содержит камеру 1 споршнем 2 и редуктором 3, сообща- .ющиеся сосуды 4 с игольчатыми элек 1тродами 5. Сосуды между собой к ка-.мерой соединены магистральными шлангами б, В нижней части сосудов расположены гасящие сетки 7 к регулируемые диафрагмы 8. Игольчатые электроды к редуктор электрически соединены с блоком управления и регистра"ции (БУР) 9.Гидронквелир работает следующимобразом,Устанавливают одинаковые расстояния между концом всех электродов кГТдном сосудов. По Формуле с 1 =Д с 1 ,где Э, - диаметр сосуда- коэффи-.циент сопротивления 1 -й диаФрагмы 8определяют диаметр регулируемых-.Ядиафрагм сосудов.Система заполняется электропроводкой жидкостью, После включения систе-.мы при помощи редуктора 3 начинаетсяравномерное...

Номер патента: 1216648

Опубликовано: 07.03.1986

Авторы: Дубиновский, Морозов

МПК: G01C 11/04

Метки: аэрофотоснимкам, карты, обновления, созданной

...сети в пределаходиночной модели, маршрута или блокамаршрутов, а также исследования динамических процессов природной среды(равно как и собственно обновлениятопографической карты) аналитическими аналоговым методами.Комплекс состоит из стереокомпаратора 1; например СКА, электронной вычислительной машины 2, например серии ЕС, аналитического универ"сального стереофотограмметрическогоприбора 4, аналогового универсального стереофотограмметрического при"бора 3, например стереопроектораГ.В.Романовского, и координатографа 5.Для осуществления способа настереокомпараторе 1 измеряют коор"динаты соответственных точек стереопар 1; Р и фиксируют результаты наперфолейте. Перфоленту с измереннымина аэрофотоснимках координатали со- .ответственных точек...

Номер патента: 1216649

Опубликовано: 07.03.1986

Авторы: Гостев, Трубкин, Чиквиладзе

МПК: G01C 13/00

Метки: взволнованной, воды, параметров, поверхности

...типа, напряжениеили ток которого генерируется с возникновением инерционной силы привертикальном движении датчика либо.резистивного типа, выходной величиной которого является электрическоесопротивление, изменяемое при наличии вертикальных ускорений, В качестве линии 4 связи может быть использован один гибкий достаточно прочный тонкий провод с изоляцией, стойкой к морской воде, например, телефонный провод марки П, Длину линии связи выбирают достаточной для удаления плавучей части 3 от основания 1 в зону, невозмущенную отраженными от основания волнами или какими-либо мешающими факторами. Например в случае буксировки с движущегося судна эта длина может составлять 10-100 м. Стабилизатор 5 выполнен в виде оголенного тонкого электрического...

Номер патента: 1217268

Опубликовано: 07.03.1986

Автор: Андраш

МПК: G01C 19/22

Метки: гиротеодолита, двухстепенного, подвеса, чувствительного, элемента

...каждой радиальной опоры сформирова ны радиальные упоры в виде цилиндрических поверхностей на корпусе гиротеодолита, отделенных от цилиндрических поверхностей чувствительного элемента кольцевыми зазоВНИИПИТираж 6 Заказ 1009/63Подписное 1Изобретение относится к гироскопической технике, а именно к системам определения азимута гироскопическим путем.Цель изобретения - снижение момента трения в подвесе чувствительного элемента двухстепенного гиротеодолита и повышение надежности подвеса.На чертеже показано предлагаемое устройство.Чувствительный элемент 1 с гироскопическим электродвигателем 2 подвешен на вертикальном торсионе 3 в корпусе 4 гиротеодолита.Чувствительный элемент 1 центрирован относительно корпуса 4 в радиальном направлении...

Номер патента: 1218295

Опубликовано: 15.03.1986

Авторы: Аникст, Горынина, Минченко, Муратов

МПК: G01C 3/08

Метки: светодальномер

...1 и попадает на входной компонент 2 оптической системы, отражается от граней триппельпризмы 1 и формируется в виде параллельного пучка диаметром 0положительным компонентом 3,. который совместно с компонентом 2 образует оптическую систему телескопического типа.Основные параметры отражателя све. тодальномера выбираются в соответствии с характеристиками оптических систем конкретного светодальномера с соблюдением принятого в сферичес кой оптике соотношения1 пол1пол 4а также с учетом условия й8 ,баюл где 1 " фокусное расстояние пойолложительного компонента 3;Ъ - приведеннаяк воздухуидлина оптического ходалуча в призме 1+ в лЬпи1 18295 гФокусное расстояние положительного компонента 3 определяется поформуле5 лол нотр + 11 + 1+ Йг...

Номер патента: 1218296

Опубликовано: 15.03.1986

Авторы: Петрухин, Шиянов

МПК: G01C 3/08

Метки: светодальномер, фазовый

...увеличением уровня тока.Причем, скорость возрастания является функцией частоты сигнала. Рассмотренное явление является источником дополнительных фазовых погрешностей, снижающих точность измерения расстояний., Для минимизации указанной погрешности в устройстве введены элементы, компенсирующие эту погрешность.Сигнал с третьего генератора 18с частотой Е - Е через аттенюатор19 возбуждает дополнительный излучатель 20, излучение которого фокусируется коническим световодом 4 вту же точку катода ФЭУ, что и сигнал, пришедший с дистанции.Сигнал с частотой биений Г = = .Е - Е на выходе ФЭУ выделяется вторым фильтром 22Частота третьего генератора 18 выбирается таким образом, чтобы частота калибровки Гф превышала частоту биений первого и второго...

Номер патента: 1218297

Опубликовано: 15.03.1986

Авторы: Левин, Мозгов, Прихода, Соколов

МПК: G01C 15/06

Метки: геодезический, знак

...работы, общий вид; на фиг. 2 - контейнер с размещенной в нем визирной маркой; на фиг. 3 - устройство при запущенном метаемом теле.Геодезический знак содержит ускоряющее устройство 1, состоящее из камеры 2 для сжатого воздуха и подвижного поршня 3. Ускоряющее устройство закреплено на,штативе 4. Метаемое тело 5 в виде стрелы с небольшим утолщением на конце помещено в ствол ускоряющего устройства 1. На метаемом теле 5 размещен полый контейнер 6, имеющий форму усеченного конуса с отверстиями в основаниях. Внутри контейнера 6 размещена визирная марка 7, выполненная, например, в виде матерчатого цилиндра, закрепленная на кольце 8, снабженном двумя направляющими роликами 9. Через направляющие ролики проходит первый линь 10, который одним...

Номер патента: 1219080

Опубликовано: 23.03.1986

Автор: Гилилов

МПК: A61F 9/08, G01C 17/06

Метки: зрением, компас, лиц, пониженным

...19 света, источник 20 света с управляющим входом иисточник 21 электропитания укрепленыв полукорпусе 4, а фотодатчик 22укреплен на крышке 5. Выключатель 23источника 20 света и выключатель 24 4источника 21 электропитания укреплены на крышке 6. На полукорпусео 3под стрелкой 2 нанесена шкала 25 дляслабовидящих. Генератор 18 звука может быть выполнен в виде ушного телефона; микрорепродуктора или пъеэоэлемента. При этом генерирование зву.ка может быть совмещено внем с генерированием радиосигналовв любительском диапазоне. Генератор18 звука и источник 21 электропитания.вынесены за пределы магнитногополя магнитной стрелки 2. На полу 50 Целью изобретения является ориентация по звуковому и световому сигналам. 5 10 15 20 25 30 35 корпусе 4...

Номер патента: 1219920

Опубликовано: 23.03.1986

Авторы: Мещанский, Терехова

МПК: G01C 5/02

Метки: азимутального, направления, хранения

...приборостроению, в частности к оптическим устройствам хранения азимутального направления, и может быть использовано для калибровки или определения постоянных поправок различных приборов, предназначенных для определения местного меридиана.Целью изобретения является повышение точности хранения аэимутального направления, упрощение конструкции и повышение надежности.На чертеже представлено предлагаемое устройство, общий вид.Устройство включает обратный от - вес 1, струну 2 обратного отвеса, объектив 3, марку 4 и трубу 5 калибрующего прибора.На поплавковой части одного иэ обратных отвесов 1 смонтирован объектив 3, предназначенный для формирования в параллельном пучке изображения марки 4, которая закреплена на поплавковой части...

Номер патента: 1219921

Опубликовано: 23.03.1986

Автор: Изварин

МПК: G01C 17/02

Метки: компас

...функционировать цанге и в то же время предохраняет корпус от чрезмерного прогиба и поломки при случайном сильном нажатии на него,Прижимная шайба (фиг.2) в нижней части по центру имеет отверстие с резьбой для навинчивания на ось 1 симметрично и радиально расположенных прорезей, в которые помещаются шесть прижимных элементов 4. При сборке устройства прижимные элементы 4 входят в прорези при некотором упругом наклоне их всех внутрь, а в собранном состоянии они, распрямившись, располагаются ближе к внешним краям этих прорезей. По торцовой части шайба снабжена окнами 7, через которые можно визуально оценить ра 5 1 О 15 го 25 30 35 40 45 50 боту арретира и внести при необходимости нужную коррекцию на поворотоси 1. Цанга работает следующим...

Номер патента: 1219922

Опубликовано: 23.03.1986

Автор: Кучеренко

МПК: G01C 22/00

Метки: расстояния

...счетчику 12. В момент переполнения двоичного счетчика 12 на его выходе формируется сигнал, который через элемент НЕ 14 блокирует рабо ту двоичного счетчика 12 и разрешает 2-триггеру 11 обработку сигнала окончания формирования временного интервала калиброванной длительности. При этом, если на входе форин рователя 2 сигнал датчика 1 шага еще присутствует, то триггер 11 сигнала окончания формируемого интервала не отрабатывает, а ожидает устойчивого уровня логического нуля. При появлении на входе формирователя 2 сигнала логического нуля, срабатывает Э-триггер 11, который приводит Формирователь 2 в исходное состояние. Практическое время формирования длительности импульса формирователя 2 составляет 0,2-0,3 с и определяется техническими...

Номер патента: 1221048

Опубликовано: 30.03.1986

Авторы: Докукин, Калинин, Колпнев

МПК: B63B 39/14, G01C 9/10

Метки: крена, углов

...наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. ПроектнаяИзобретение относится к измерительным устройствам, а именно к устройствам для определения углов крена, преимущественно при креновании судна,Цель изобретения - упрощение конструкции при одновременном обеспечении точности измерения углов.На фиг. 1 представлено устройство для определения углов крена, вид спереди; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 2. Устройство для определения углов крена содержит корпус 1 с направляющими 2, выполненными в виде дуги окружности, радиус которой выбран из соотношения 4,0 ( (К(0,0625 Т Между направляющими 2, на которые нанесена шкала 3 отсчета, установлено тело 4 вращения, соединенное с указателем 5 угла крена. Указатель 5...

Номер патента: 1221493

Опубликовано: 30.03.1986

Авторы: Вайткявичюс, Вищакас, Кабелка, Канапенас, Марчик

МПК: G01C 9/00

Метки: наклона, угла

...угла.Ползун 4, выполнен с возможностью перемещения по направляющей 3, его поверхность скольжения выполнена изогнутой Й снабжена продольными микроканавками 5 параллельными между собой и углубляющимися от торцов к середине, Поверхности скольжения ползуна и направляющей расположены эквидистантно. На изолирующих стенках 6корпуса закреплена токопроводящая емкостная пластина 7, (электрическисвязанная с системой отсчета результатов измерений (не показана), представляющей собой емкостньпл усилительсигнала и индикатор, например микроамперметр. Пъеэопреобразователь 2через контакты а и Ь электрическиподключен к выходу генератора высокочастотных колебаний (не показан) .Работа устройства осуществляетсяследующим образом.При подаче...

Номер патента: 1223039

Опубликовано: 07.04.1986

Автор: Рудый

МПК: G01C 11/04

Метки: ортофотопроектор

...8. зоНа фотоматериале Фиксируется изображение источника 5 света, проектирующее-"ся через оптический клин 6 и щель 7. Одновременно при этом наблюдателем илиавтоматически изменяется высота проектирования таким образом, что присканировании измерительная марка постоянно находится на поверхности стереоскопической модели. Яркость освещения фотоматериала определяется 4 Ооптическим клином 6, перемещающимсясинхронно с изменением высоты проектирования с помощью сельсинной передачи. Сельсин-датчик связан с изменением высоты проектирования, а сельсин-приемник передвигает оптическийклин. Так как источник 5 света расположен перед оптическим клином 6, тооптическая плотность фотоизображения,полученного на фотоматериале 8, характеризует рельеф...

Номер патента: 1224580

Опубликовано: 15.04.1986

Авторы: Бархударян, Варданян, Мовсесян, Саргсян

МПК: G01C 5/04

Метки: гидронивелира, головка, измерительная

...4и контактной иглы 5, дополнительного сборного электрода, состоящего из стержня б иконтактной иглы 7 и измерительного блока 1 ч8, соединенного электрическими проводами 9с контактными иглами 5 и 7. Стержни 4 и6 основного и дополнительного электродоввыполнены из материалов, коэффициентылинейного теплового расширения которых значительно отличаются,При определенной (условной) температурестержни основного и дополнительного электродов выполняются одинаковой длины,Измерительная головка гидронивелира рабо. 2тает следующим образом,Как при гидростатическом, так и при гидродинамическом нивелировании, . когда температура окружающей среды равна условной, процесс измерений и вычислений протекает аналогично известному.Если температура окружающей...

Номер патента: 1224581

Опубликовано: 15.04.1986

Авторы: Ковалев, Круглов, Панин

МПК: G01C 9/06

Метки: крена, объекта, угла, фотоэлектрический

...4;От,От - темновые (в отсутствие световогопотока) составляющие напряженийфотоприемников 4 и 5.Во втором полупериоде световой поток создается лишь излучателем 2 и на выходе усилителя 8 напряжение имеет величину В течение этих полупериодов ключи 10 и 12находятся в верхнем положении, ключ 19 - в нижнем, ключи 15 и 20 замкнуты, ключ 18 53в первом полупериоде находится а верхнем, а во втором полупериоде - в нижнем положении, запоминающее устройство 17 эапомина.ет напряжение(4) 55 где К, - коэффициент передачи усилителя по.стоянного тока (на основе интегратора 14) с параллельной обратной связьюВо втором полупериоде на выходе этого же усилителя действует напряжение ОвО 81а на выходе усилителя интегратора 16 - разностное...

Номер патента: 1224582

Опубликовано: 15.04.1986

Авторы: Белавин, Дудников, Колесов

МПК: G01C 13/00

Метки: волнограф

...тойже частоты с длительностью импульсов,равной половине периода синусоидального напряжения. Формирователь 7может быть реализован по известнымсхемам на основе интегрального компаратора, например, 521 САЗ.Цепь выходного сигнала чувствительного элемента 1 образована приемником 4 колебаний, формирователем 8прямоугольных импульсов, блоком 12сравнения фаз и регистратором 13.Приемник 4 колебаний предназначендля преобразования механических колебаний чувствительного элемента 1 вэлектрический сигнал, В качестве приемника 4 можно использовать, например, пьезоэлемент, механически связанный с чувствительным элементом 1,Приемник 4 может быть реализован ив виде блока приемных катушек-звукоснимателей, равномерно закрепленныхпо окружности вблизи...

Номер патента: 1224583

Опубликовано: 15.04.1986

Авторы: Анурьев, Труханов

МПК: G01C 15/00

Метки: работ, разбивочных, строительстве

...штурвалов 40(Х) и 35 41(У). Координатная каретка 39 смонтирована на штанге 42 телескопической стойки 43, которая служит для установки экрана 6 в штативе 44. Марка 34 крепится на столике 33 так, чтобы 40 обеспечивалась соосность центров фоточувствительной площадки фотоприемника 37 и марки 34 экрана 6. эмер фоточувствительнои ощадки приемного устрой е расстояние объекти 48 - расстояние от центра проецирования до определяемойточки объекта,Вертикальный размер штрихов проекционных марок 13 и 14 определяется иэ выражения 2 оБ 8где 1 - вертикальный размер штриха;В - половина поля зрения объек-тива.Разбивочные работы в строительствеосуществляют следующим образом.Выбирают на объекте опорную линию,в качестве которой служит обычно...

Номер патента: 1229576

Опубликовано: 07.05.1986

Авторы: Дуб, Кирпичев, Малков, Мещеряков

МПК: G01C 3/08

Метки: величины, объекта, смещения

...районе измерений;7 - скорость ветра на трассеизмерений;а(В ) - эмпирическая функция, иэме 1 1 Оняющаяся в пределах 0,472,3;Э - длина волны излучения;К(9) - некоторый коэффициент, зависящий от длины волны для9 = 0,63 10 , К(%) = 78,6;Е - превышения на котором измеряются градиенты температуры и скорости ветра,Одновременно с этим с помощью флюгера измеряют направление ветра на трассе измерений и определяют его поперечную составляющую по формулеЧ = У созФ где Вф =ьК Т Формула изобретения5 Составитель М. ВасильевРедактор В, Иванова Техред О.Гортвай Корректор Г. Решетник Заказ 2443/40 Тираж 670 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 1229577

Опубликовано: 07.05.1986

Автор: Писарев

МПК: G01C 5/02

Метки: горизонты, направления, передачи, различные

...7, где выставлены параллельнодруг другу зеркала 5 и 6, наводят егона зеркало 1 О, задающее исходное направление и добиваются совмещениябиссектора в трубе теодолита 2 с егоавтоколлимационным изображением. За 3 О 15 21 25 ЗО 35 тем на основание 7 устанавливают автоколлимационный теодолит 1 и устанавливают его визирную ось параллельно визирной оси автоколлимационного теодолита 2 (т.е, в исходном направлении) путем совмещения биссекторов теодолита 1 и теодолита 2. Затем, вращая светоделитель 3 насадки теодолита 1 относительно его визирной оси. и совмещая биссектор в трубе теодолита 2 с его автоколлимационным иэображением от зеркала б, добиваются перпендикулярности луча 3-6 зеркалу 6. Вращая светоделитель 4 насадки теодолита 2...

Номер патента: 1234260

Опубликовано: 30.05.1986

Авторы: Головичер, Милич, Ханчин, Шмидрик

МПК: B61L 3/08, G01C 22/02, G01P 3/48 ...

Метки: движения, поезда, пути, скорости

...поездов.Цель изобретения - повышение точности.На чертеже представлена блок-схема устройства.Устройство содержит осевой частотно- импульсный модулятор 1, управляемый делитель 2 частоты, генератор 3 эталонных импульсов, ключевой элемент 4, счетчик 5 скорости, счетчик 6 пути, точечный отметчик 7 пути, сумматор 8, блок 9 деления, блок 10 умножения и блок 11 памяти, Выход блока 11 памяти подключен к одному входу управляемого делителя 2 частоты и к одному входу блока 10 умножения, выход которого подключен к входу блока 11 памяти, а второй вход - к выходу блока 9 деления.Первый вход блока 9 деления подключен к выходу сумматора 8, один вход которого подключен к выходу счетчика 6 пути, Выход точечного отметчика 7 пути подключен к вторым...

Номер патента: 1237910

Опубликовано: 15.06.1986

Авторы: Бойков, Денесюк, Лебедев, Рыжков

МПК: G01C 17/18

Метки: компас, магнитный

...влияния магнитомеханической и поворотной девиации.На чертеже изображен магнитный компас, разрез по вертикальной оси.Магнитный компас содержит заполненный жидкостью котелок 1, который осями 2 помещен в лагеры 3 кольца карданного подвеса. В котелке 1 размещен чувствительный элемент 4, выполненный в виде поплавка 5, на дне которого закреплена система компасных стрелок 6. В центре поплавка 5, совмещенном с центром тяжести чувствительного элемента 4, в вершине конуса установлена топка 7. На поплавке 5 закреплена картушка 8. Поплавок 5 нижней вогнутой поверхностью топки 7 опирается на острие шпильки 9, которая прикреплена кпнищу котелка 1. Для уравновешивания чувствительного элемента 4 относительно точки опоры (на шпильке 9) на поплавке 5...

Номер патента: 1242415

Опубликовано: 07.07.1986

Авторы: Герасенков, Гончаров, Дмитриева, Мерсон, Павлов

МПК: B61L 25/02, G01C 22/02

Метки: пройденного, пути, средством, транспортным

...подсоединен выход блока 4 эталонной информации, а первый выход блока 5 соединенс первыми входами блока 6 запуска и элемента И 7, к вторым входам которых подключен выход датчика 2 импульсов, а выходблока 6 соединен с третьим входом элемента И 7, выход которого подключенк первому входу элемента ИЛИ 8, к второмувходу которого подключен второй выходблока 5 сравнения, а выход элемента ИЛИ8 подсоединен к входу счетчика 9 пройденного пути.Устройство работает следующим образом. 25В процессе движения счетчик 3 производит подсчет временных меток, выдаваемыхгенератором 1 за время между смежнымиимпульсами, поступаюсцими с выходам датЧИКЯ ИМПУЛЬСОВ.Сигналы с выхода датчика импульсовпоступают через равные отрезки пути, а ихчыстота зависит От...

Номер патента: 1242713

Опубликовано: 07.07.1986

Автор: Таймазов

МПК: G01C 9/00

Метки: наклономер, таймазова

...Корректор, М.Максимишинец Редактор Н.Тупица Заказ 3688/36 Тираж 670 Подписное ВНИИПИ Государств .нного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Проимолитвенно-полиграфическое предпргятие, г. Ужгород, ул. Проектная, 4 2 через стержень 5, гибк ю тягу 6и дифференциальные преобразователив виде струн 7, размещенных междуполюсами магнитов 8, прикреплен ккрышке корпуса 1, СосуД 3 через жесткую рамку 10 и аналогичные элементы11 и 12 подвеса и преобразователи14 и 15 соединен с дном корпуса 1. Изобретение относится к измерительной технике и может найти применениев геофизике, в системах автоматического регулирования и в системах инерциальной навигации,Цель изобретения - повышение...

Номер патента: 1242714

Опубликовано: 07.07.1986

Авторы: Лежень, Свиридов, Стемковский

МПК: G01C 13/00

Метки: возвышений, градиентов, морской, поверхности

...приемника - входнойоптики 10, Фотоэлектрического преобразователя 11 основного тракта, из- О мерительного блока, содержащеготракт 12 альтиметрии и основнойтракт, состоящий из нормирующего усилителя 13, соединенного с входами128 параллельных каналов, каждый изкоторых состоит из последовательно оединенных дифференциальнминатора 14, аналогового п еля 15 время - время, пре1242714 теля 16 время - код и запоминающегоблока 17, а выходы соединены с входами мультиплексора 18, выход которого соединен с вычислительным блоком19. Выход тракта альтиметрии соединен с вычислительным блоком 19.Способ осуществляется двукратнымзондированием,Устройство работает следующим об Оразом,С помощью лазера 1 импульс наносекундной длительности подается...

Номер патента: 1244311

Опубликовано: 15.07.1986

Авторы: Дубровин, Пузенко, Раннев

МПК: E21B 49/00, E21C 39/00, G01C 15/04 ...

Метки: горных, массива, пород, смещений

...демп"ферной оболочкой и размещаемый в корпусе 6 обтекаемой формы (фиг. 3).Застреливающее устройство 2 вклю"чает ствольную кайеру 7соединеннуюканалом 8 с пороховой камерой 9(фнг. 3). Воспламенение пороха 10осуществляют с помощью электрическойспирали 11, соединенной электрическийкабелем 12 с источником напряжения,находящимся на поверхности (не показано). После размещения в скважине 1 репера 3 (одного или нескольких) в случае. необходимости (в рыхлых;склонных к обрушению породах) проиэводят закрепление стенок скважины 1 путем установки обсадной колонны 13 (фиг, 4),Перед определением пространственного положения магнитных реперов 3(и соответственно координат смещенияпород) включают в работу гироскоп 14 5 (фиг. 3), жестко закрепленный...

Номер патента: 1244488

Опубликовано: 15.07.1986

Автор: Колчин

МПК: G01C 1/08

Метки: навигационный, секстан

...части алидады 2 закреплена оптическая, труба 7, снабженная со стороны окуляра прямоугольной равносторонней призмой 8 (фиг. 3), смонтированной на оправке светофильтра 9. В нижней части алидады 2 (фиг. 1) установлено тангенциальное приспособление 10 для перемещения алидады 2. На основании 1 расположено малое зеркало 11. Перед большим зеркалом 3 и малым зеркалом 11 размещены светофильтры 12.Измерение наклонения видимого горизонта производится следующим образом.На оптическую трубу со стороны окуляра посредством резьбы устанавливают оправку светофильтра с вмонтированной прямоугольной равносторонней призмой 8. Большое зеркало 3, подпружиненное пружиной 5, разворачивают на 90 на оси 4 и клиновыми выступами 6 фиксируют в клиновых впадинах,...

Номер патента: 1244489

Опубликовано: 15.07.1986

Автор: Крупнов

МПК: G01C 9/06

Метки: сигнализатор, уровня

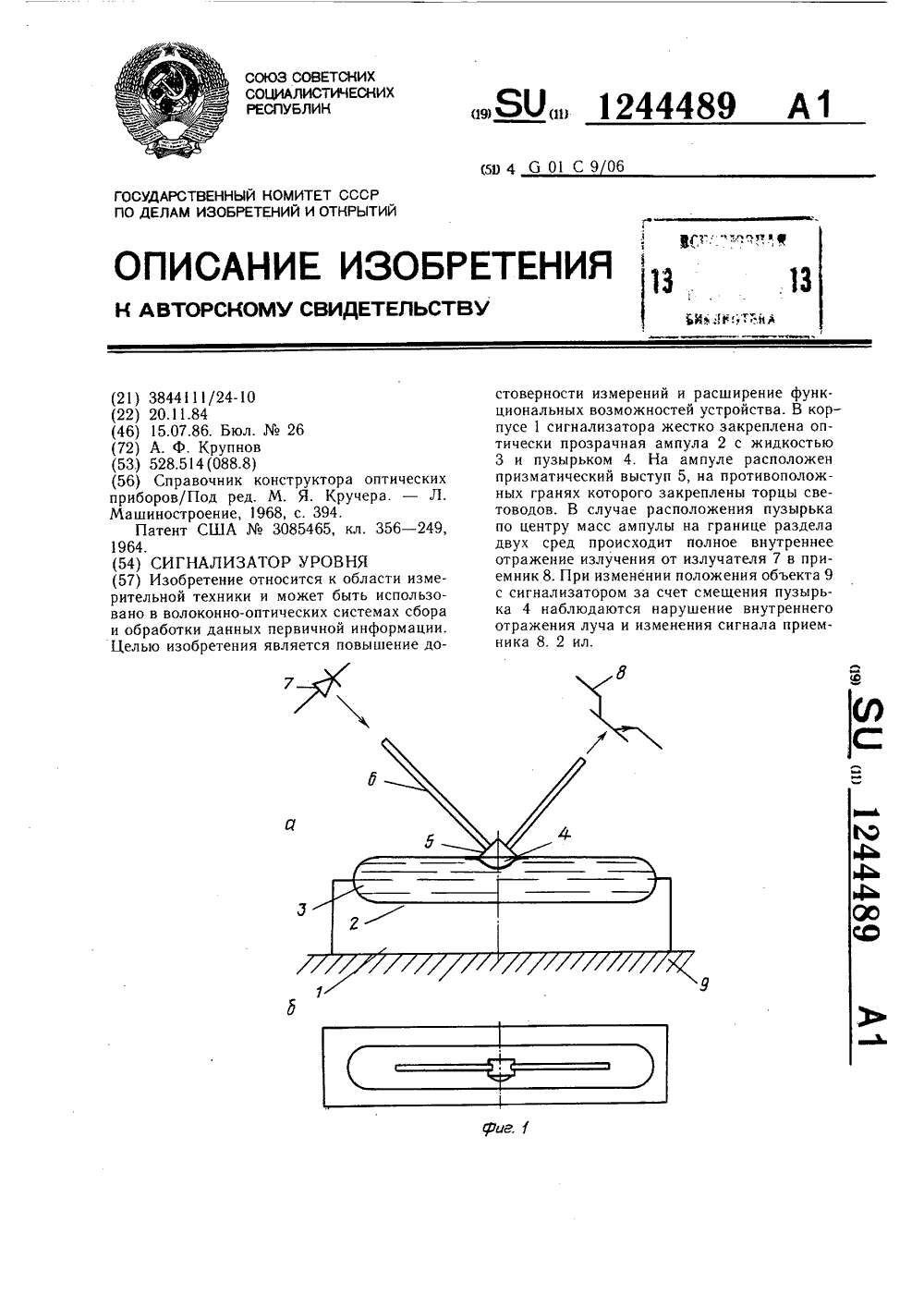

...наблюдается эффект нарушения внутреннего отражения луча. формула изобретения Сигнализатор уровня, содержащий внешний источник излучения, отражатель, жестко закрепленную в корпусе ампулу из оптически прозрачного материала, наполненную жидкостью с пузырьком, отличающийся тем, что, с целью повышения достоверности измерения и расширения функциональных возможностей, он снабжен призматическим выступом, расположенным на ампуле, с вершиной, проходящей через центр масс ампулы, и основанием, являющимся отражателем, двумя ортогонально ориентированными друг относительно друга световодами и фотоприемником, причем одни торцы световодов жестко закреплены на противоположных гранях призматического выступа, а другие сопряжены соответственно с источником...

Номер патента: 1244490

Опубликовано: 15.07.1986

Автор: Якимов

МПК: G01C 15/06

Метки: геодезической, кранов, мостовых, подкрановых, проверки, путей
