F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции
Соединение трубопроводов
Номер патента: 723284
Опубликовано: 25.03.1980
МПК: F16L 15/04
Метки: соединение, трубопроводов
...устройства для поворотного соединения трубопроводов, содержащие поворотный штуцер, на котором выполнены буртик с упирающимсяпружинным кольцом и проточка с установленным в ней разрезным кольцом,взаимодействующие с торцами накидкойгайки, соединяемой по резьбе с трубопроводом 1),Это устройство имеет сложную конструкцию и не надежно в работе,Известно устройство для соединения трубопроводов посредством ниппеля, штуцера и накидной гайки с внутренним гнездом, взаимодействующим спружинящим кольцом, расположенномв проточке ниппеля 2,.Однако в данном соединении приустановке пружинящего кольца возможно повреждение резьбы гайки.Цель изобретения - исключениеповреждения резьбы гайки.Это достигается тем, что за накидной гайкой расположено...
Гаситель скорости потока жидкости
Номер патента: 723285
Опубликовано: 25.03.1980
Авторы: Бегунов, Васильев, Дерцакян
МПК: F16L 55/04
Метки: гаситель, жидкости, потока, скорости
...и прочим кусковым материалом,способным засорить каналы, образованные перегородками,Целью изобретения являетсяповышение эффективности работы гасителя,Это достигается тем, что гаситель снабжен дополнительной камерой,установленной в зазором относитель-.но торца основной камеры, причемсмежные торцы камер выполнены открытыми, а патрубки присоедине .ы к цилиндрическим поверхностям камертангенциально и смещены относительноодной иэ осей симметрии.На фиг.1 показан предлагаемяйгаситель, общий вид; на Фиг, 2 -сечение А - А на фиг.1.Гаситель скорости потока жидкости содержит подводящие патрубки 1,присоединенные тангенциально к гасящим камерам 2, причем патрубкиподведены к цилиндрическим поверхностям камер под их заглушенныеторцы 3 и смещены...
Демпфер для гашения колебаний давления в вертикально расположенных участках гидромагистралей
Номер патента: 723286
Опубликовано: 25.03.1980
Авторы: Ганиев, Гончаревич, Жуковский, Копоть, Низамов
МПК: F16L 55/053
Метки: вертикально, гашения, гидромагистралей, давления, демпфер, колебаний, расположенных, участках
...1, при перекачке ее по корпусу 2 в верхней зоне объема подогревают цилиндрическим нагревателем 5. Тепловой поток от нагревателя 5 к жидкости 15 выбирают достаточным для нагрева ее до температуры кипения и перегрева образующихся паров, по крайней мере, до температуры кипения при максимальном давлении, которое 20 может быть в корпусе 2, В процессе кипения жидкости объем насыщенных паров в полости 7 кожуха 1 над жидкостью увеличивается, поверхность раздела пара и жидкости, опускаясь, 25 приближается к нижнему торцу нагревателя 5 так, что в конечном счете тепловой поток полностью передается пару и осФцествляется его перегрев до вышеуказанного"состояния, Эта граница раздела жидкостной и газовой полостей 3 и 4, расположенная у нижнего торца...
Агрегат для изоляции трубопровода
Номер патента: 723287
Опубликовано: 25.03.1980
Авторы: Блехман, Бортаковский, Демиховский, Егоров, Кованов, Кроль, Макаров, Сучков, Тюрин
МПК: F16L 59/14
Метки: агрегат, изоляции, трубопровода
...1 установлен лентопровод 4, один конец которого укреплен в кожухе ротора 2, а второй установлен в щелевом отверстии, выполненном в боковой части транспортного средства 1.Транспортное средство 1 содержит несущую объемную раму 5, на которой смонтирован рулон 6 большой емкости и размоточное устройство в виде одного приводного ролика 7 и взаимодействующих с ним двух поджимных роликов 8. Скорость выхода рулонного материала 3 с роликов 7 и 8 размоточного устройства превышает скорость о расхода его на роторе 2 с образованием компенс ацион ной петли 9 з а размоточным устройством. На раме 5 установлены концевые выключатели 10, взаимодействующие с размоточным 25 устройством в момент их контакта с компенсационной петлей, отклоняю:ций ролик 11 и...
Композиция ингредиентов для аперитива “риони”
Номер патента: 724573
Опубликовано: 30.03.1980
Авторы: Алавидзе, Болотина, Бурачевский, Микеладзе
МПК: F16J 15/00, F16L 15/04
Метки: аперитива, ингредиентов, композиция, риони
...температуре 60 - 62 С,в соотношении 1: 1 в течение 4 - 6 ч.Полученный диффузионный сок подвергают грубой фильтрации, затем оклейке известным путем и Опиртованию до крепости 25 - 26 об, %. После отстоя в течен 1 ие 4 - 10 суток спиртэванный диффузионный сок снимают с осадка и осветляют фильтрацией; Физико-химические показатели.Содержание эгиловогоспирта, об. % 25 - 26Приведенный экстракт,г/100 млСахар, г/100 млТитруемая кислотность 1 впересчете,на,винную иислоту, гИОО мл 2 - 4Содержание солей тяжелыхметаллов,мг/лМеди 5 - 5,5Олова 50 - 51Свинца Не допускаетсяП р и м е р. Недозрелые плоды померанцевого ореха в количестве 13,4 кг измельчают, заливают 134 л водно-спиртовойсмеси крепостью 70 об. %, в соотношенииплодов померанцевого ореха и...
Трубоукладочная машина
Номер патента: 727163
Опубликовано: 05.04.1980
МПК: F16L 1/036
Метки: трубоукладочная
...4 и моста 7, Второй шарнир выполнен в виде укрепленного на концемоста соосно его оси цилиндрическогоштока 11 и надстрой на него втулки12 с радиальными соосными шипами 13установленными в отверстиях кронштейнов 10 опорно-поворотного механизма.Мост 7 выполнен в виде двух прсдольных балок и в зоне крестовинык балкам подвешена прикрепленная кним корзина 14 Ч-образного профиля,в нижней точке которой шарнирно установлена поперечно наклоняющаяся грузовая стрела 15, имеющая лебедку 16привода, размещенную на мосту 7. Грузовой подъемный полиспаст 6, имеющийгрузовой крюк 17, размещен на головке грузовой стрелы 15. 1 оризонтально расположенная крестовина 8 моставыполнена с нижним кронштейном 18,расположенным в продольной плоскости,а между ним...
Трубопровод для транспортирования холодных и горячих потоков
Номер патента: 727934
Опубликовано: 15.04.1980
Авторы: Вислобицкий, Дыскин, Иванцов, Клименко, Красноокий
МПК: F16L 9/18
Метки: горячих, потоков, транспортирования, трубопровод, холодных
...ус-ложняет монтажные работы.Целью изобретения является снижениетеплообмена между окружающей средой итранспортируемым потоком и упрощение 15монтажа трубопровода.Это достигается тем, что в трубопроводе, состоящем из секций, каждая из которых содержит предварительно напряженныевнутреннюю и коаксиально расположенную 20наружную трубы, концы. которых соединенымежду собой при помощи механическихсвязок, образуя герметичное межтрубное теплоизоляционное пространство, механические связки выполнены в виде двухупоров, один из которых размещен на внутренней поверхности наружной трубы, а второй, снабженный промежуточным элементом, - по наружному периметру внутренней трубы, причем для фиксации внутренней трубы относительно...
Струйное устройство для защиты трубопроводов от гидравлического удара
Номер патента: 727936
Опубликовано: 15.04.1980
Авторы: Бычков, Львов, Параска, Патушинская, Цвицинский
МПК: F16L 55/02
Метки: гидравлического, защиты, струйное, трубопроводов, удара
...подающего сопла 1 и направляется в приемное сопло 6 через межсопловую камер) 20 5. Скорость струи подобрана таким образом, чтобы в межсопловой камере обеспечивалось требуемое избыточное давление, При гидравлическом ударе под действием обратной волны давления в приемном сопле вбзникает возвратная струя, которая движется навстречу прямой струе, вытекающей из йодающего сопла, В результате этого вся энергия гидравлического удара затрачивается на взаимодействие струй З 0 в межсопловой камере и избыточное давление не распространяется через подающее сопло в систему трубопровода, Межсопповая камера может, например, сообщаться с резервуаром (нв чертеже не по казан), куда отводится жидкость под действием избыточного давления, возникающего в ней...
Устройство для гашения пульсаций давления в трубопроводе
Номер патента: 727937
Опубликовано: 15.04.1980
МПК: F16L 55/04
Метки: гашения, давления, пульсаций, трубопроводе
...5, а неуравновешенный поршень 2 изолирует лов лость А от сливной магистрали 9. Гашение пульсаций давления на заданном уровне давления происходит аналогичным образом,Формула .изобретения Устройство для гашения пульсаций давления в трубопроводе, в корпусе которого установлен разделительный пор 27937 4шень, делящий полость корпуса на сливную и демпфирующую камеры, сооГяпенныедроссельным отверстием в поршне, о т -л и ч а ю щ е е с я тем, что, с цельюповышения эффективности функционирования, в демпфирующей камере установлендополнительный поршень, снабженныйтружиной, другой конец которой присоединен к корпусу.0 Источники информации,принятые во внимание при экспертизе1. Гавриленко Б. А, и др. Гидравлический привод, М., 1968, с, 435,рис....
Способ сооружения трубопровода в обводненных и пучинистых грунтах
Номер патента: 729413
Опубликовано: 25.04.1980
МПК: F16L 1/028
Метки: грунтах, обводненных, пучинистых, сооружения, трубопровода
...Техред К, Шуфрич Корректор Т. Скворцова Заказ 1239/ЗЗ Тираж 1095 Подцасиое ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная. 4укрепляют упоры, затем между упорами в каждой зоне располагают струны, которые напрягают на упорах, при этом струны располагают в зонах анкеров по нижней образующей трубопровода, а в межанкерных зонах - по верхней. Кроме того отношение длины зоны анкера к длине межанкерной зоны 1:2,На чертеже изображен отрезок уложенного в грунт трубопровода.В соответствии со способом сооружения трубопровода в обводненных и пучинистых грунтах монтируют трубопровод 1 и изолируют его, отрывают траншею 2, укладывают...
Пластиковая труба с раструбом
Номер патента: 730316
Опубликовано: 25.04.1980
Автор: Адольф
МПК: F16L 9/12
Метки: пластиковая, раструбом, труба
...участком и наклонной стенкой второго расширяющегося учас ка, В пространстве, образованном третьим участком 4 и его изогнутым свободным концом, расположена верхняя часть 9 уплотнительного элемента 10. Расстояние между свободным концомтретьего участка и противоположнымучастком 11 раструба подбирают так,чтобы верхняя часть элемента 10 быланадежно зажата в канавке.Изготавливают пластиков ус Раструбом следующим обраПластиковую трубу 1 надевают на оправку, имеющую первый участок 12, переходящий во второй участок, диаметр которого больше диаметра первого участка, и третий участок оправки, в который переходит второй участок.Так образуют первый 2 и второй 3расширяющиеся участки пластиковойтру бы, Концевой, боле е широкий, уча с-Оток оправки...
Стыковое соединение труб большого диаметра
Номер патента: 731165
Опубликовано: 30.04.1980
МПК: F16L 9/08
Метки: большого, диаметра, соединение, стыковое, труб
...равны радиусам нижнего и верхнего концевых участков другой трубы.Такая конструкция соединения позволяет производить заполнение стыкового соединения на всю глубину.На фиг. 1 показано соединение труб, об. щий вид; на фиг. 2 - узел 1 на фиг. 1. Соединение эксплуатпруется следующим образом.Трубы 1 и 2 уст 11 н 11 вливают и центрируют так, чтобы зазор между торцами укладываемых труб в любом месте был не более 35 мм. Затем с внешней илн внутренней стороны устанавливается опалубка и производится заделка сть 1 кового соединения, Отсутствие пересе:ений концевых участков а н с со средним участком 1 позволяет заделать стыковос соединение на всю глубину за одип прием. Прн этом получается герметичное и равнопрочное по всему периметру стыковое...
Гибкий многослойный рукав
Номер патента: 731166
Опубликовано: 30.04.1980
Авторы: Брюханов, Глинкин, Крюков, Мирсаев, Музафаров, Набиуллин
МПК: F16L 33/01
Метки: гибкий, многослойный, рукав
...снижению КПД гидро- ипневмосистем,Поэтому применять эту конструкцию вкоммуникациях транспортных систем непредставляется возможным.1 О Известен также гибкий рукав, жесткосвязанный с нпппелем и обжатый накпднойГако 1, Образующе 11 промежуточную кольцсв;10 полость 2,Однако эта конструкция сложна п, кроме15 того, е позволяет производить изменениесилы натяжения армированного покрытия(оплсткп) на рукаве при работающем двигателе, тем самым регулировать его собственную частоту колебаний.20 Целью изооретсппя является возможность отстройки рукава от резонансных частот.Для этого в промежуточную кольцевуюполость между гайкой и ниппелем устацов 2 лена подвижная втулка, с наружной стороны которой прикреплена металлическая оплетка, а к...
Быстроразъемное герметизирующее соединение
Номер патента: 731167
Опубликовано: 30.04.1980
Авторы: Зинченко, Кириченко, Лоос
МПК: F16L 37/38
Метки: быстроразъемное, герметизирующее, соединение
...общий вцд.Быстроразъемное герметцзирующее соединение имеет штуцер 1, на одном конце которого выполнена цилиндрическая полость для размещения конической нажимной втулки 2, а ца другом конце - резьбовое отверстие для подсоединения к прижимному устройству, например к штоку гидроццлпндра пли пцсвмоцилицдра,Формула изобретения Состаитсль Л. ЗуоокУ)ибин Тскрсп А. Ка)в)винникова Коррск Горки Л, Коро ол н Е, Осипова) )Пописное о)крыт н Заказ 75)1/15 Изл,288 Тира;к11 ПО Г 1 оиск осуларствснного комитета СССР по делам113035, Москва, )К, Раушская наГЛ,изобретен"д, )/5))) )) : На торцовой поверхности штуцер 1 и втулки 2 выполнены конические зход 1,)с поверхности 3 и 4, между котор;,и уст 1- новлеп уплотщитсльпый элсмсгг 5.,и)Огп 1- тельный...
Трубный блок
Номер патента: 731168
Опубликовано: 30.04.1980
Автор: Доронин
МПК: F16L 53/00
...размера требуется и оснастка только определенного типоразмера. При расположении труб в один или несколько рядов не обеспечивается выбора зоны локального нагрева, а установка трубы-спутника для обогрева при выборе зоны требует допо;шцтельных опорных конструкций.Целью изобрстеция является улучшение технологии изготовления и повышение степени унификации при выборе локальной зоны нагрева.Эта цель достигается тем, что кокух выполнен в сечении в впдс квадрата, сторона 5:о 015 ого рвп д."р требы,)Оковой р е:,: выцолец о,и;го:л.11 а чертеже показан трубный блок.Ттубпый блок содсрж 1 кожух 1 в виде квадрата, состоящий пз герхцей 2 и цпжцей 35 астс 55, цмсюшпх выполненный по диагонали боковой разъем 4 с эластичной прокладкой 5 и крспежцымп...
Устройство для нанесения изоляции на наружную поверхность трубы
Номер патента: 731169
Опубликовано: 30.04.1980
Авторы: Анциферов, Казятин, Кварнберг
МПК: F16L 59/14
Метки: изоляции, нанесения, наружную, поверхность, трубы
...ро, Пкн 1(н;1 скни цп,нирнчсскпс;)Олнкн д с н,)3 Оць(и ШССТСРСП со НИР 5)1 сН)Т БР сЦС)1:( иКСБОИ.; ОС(.Н.110 с 1 с 3 01 0 1 срсз нрБО,( 31,.с(с ) с)с Дз) К 01) 2 Л КО ГОР 1:(,.Оззз) 13 и )И 2 1 1 Ср 3 ЧзК) 2" .:)(ССи( С)1)сл. 1 С ОЪ 1 г.Еро:) 2 5 рыиЛОГоси )р.бы ОдОБре:1 енно с .К.01 СН.л Рс ),ГИР; 2,з оГ(лРЬНсСТС 5 ПР,1- ;з Ыи ШИср .1, НО)СТЧ(ЫОЩИГ Б ЫЕрш Нр)"СОБЫННЯ О Нр(Ц 5 Г НЗОЛЯЦИИ Г(рЫБЫМП 1.).Сгс12 1;О,) с(С 1051 На 3 РЫЩЫЮ 1 ЦИСС 51 КО:чсскис рил),к 1 .оторые наосят с.ц) з.(15.ЦНН .Ы ,рз() О ПО)5( рПИС 1. Тр (Я С Н)СЦ(с(1.)и СГЬН 13 Н(.РС.)СШБЫС." Н Рс.НИ.(СРНз. Р (1,)(.(.С) ПРОДК Ы .ИГ 1- (1,)., 0 с,Кс(ЛН1 )(н ) 1 0. ( (н1: 0 п(кы)Бс3 1.ы"к)т;)ыио)и(.Пн(,Чричсслнс ролики ,.), ко Р ЫС Н СЯ ИСС ОГ 1;КО О;1 ЬШПП НЫ)РЖНЫП...

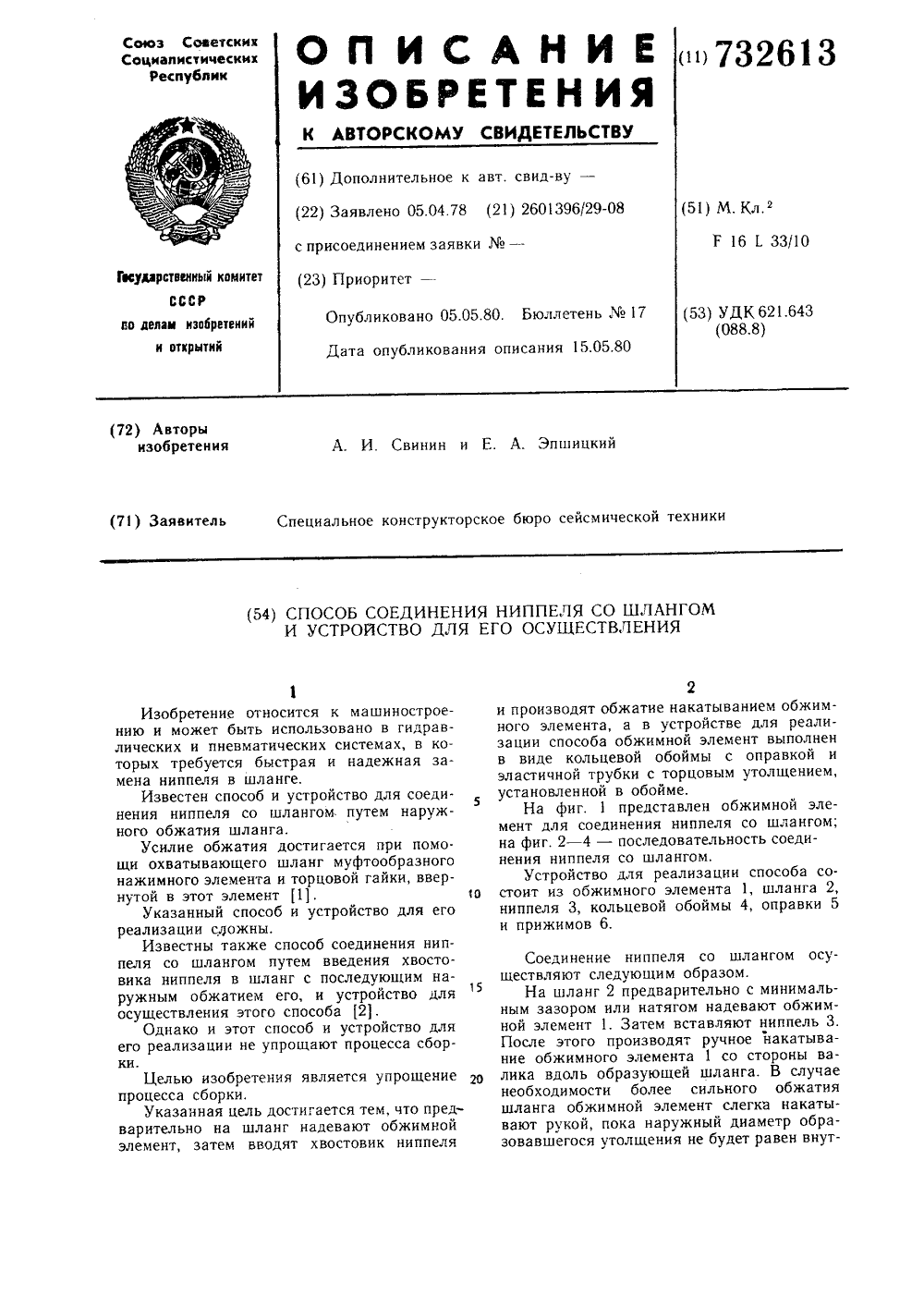

Способ соединения ниппеля со шлангом и утройство для его осуществления
Номер патента: 732613
Опубликовано: 05.05.1980
МПК: F16L 33/10
Метки: ниппеля, соединения, утройство, шлангом
...с оправкой и эластичной трубки с торцовым утолщением, установленной в обойме.На фиг. 1 представлен обжимной элемент для соединения ниппеля со шлангом; на фиг. 2 - 4 - последовательность соединения ниппеля со шлангом,Устройство для реализации способа состоит из обжимного элемента 1, шланга 2, ниппеля 3, кольцевой обоймы 4, оправки 5 и прижимов 6. Соединение ниппеля со шлангом осуществляют следующим образом.На шланг 2 предварительно с минимальным зазором или натягом надевают обжимной элемент 1. Затем вставляют ниппель 3. После этого производят ручное накатывание обжимного элемента 1 со стороны валика вдоль образующей шланга. В случае необходимости более сильного обжатия шланга обжимной элемент слегка накатывают рукой, пока наружный...
Быстроразъемное сверхвысоковакуумное уплотняющее соединение
Номер патента: 732614
Опубликовано: 05.05.1980
МПК: F16L 37/28
Метки: быстроразъемное, сверхвысоковакуумное, соединение, уплотняющее
...2, находящегося над слоем тугоплавкого стекла 3 в ванне 4, электрический нагреватель 5, закрепленный на вводе 6, размещен внутри слоев тугоплавкого и легкоплавкого стекол. На поверхность экрана 1 нанесен слой стекла 7, обеспечивающего сцепление с легкоплавким стеклом 2.Быстроразъемное соединение работает следующим образом.Для герметизации соединения включают спираль электронагревателя 5. Нагрев соединения может производиться как в атмосфере, так и в вакууме.После нагрева слоя легкоплавкого стекла до температуры спая в него опускают герметизирующий экран. Затем спираль электронагревателя выклю ают и охлаждают соединение. При нагреве легкоплавкого стекла до температуры размягчения соединение готово к работе, т. е. его можно вакуумировать,...
Разъемное соединение трубопроводов
Номер патента: 734471
Опубликовано: 15.05.1980
Авторы: Гельбрехт, Поваляев, Цейтлин, Шеллер
МПК: F16L 19/025
Метки: разъемное, соединение, трубопроводов
...гайки 7 и имеющий заходный паз с радиусной поверхностью, охватывающей половину внутреннего диаметра проточки 9. Съемный стопорный элемент 10 прикреплен к затяжному устройству для накидной гайки. На ниппеле 2, кроме того, со стороны торцовой части, примыкающей к проставке 5, выполнена проточка с диаметром, равным наружному диа- зе метру проставки 5, и подвижно в осевом направлении одето кольцо 11, частично перекрывающее проставку 5, причем толщина кольца 11 не более толщины проставки 5, Замену уплотнительных элементов 3 и 4 в соединении трубопроводов производят слеИ дующим образом.Вставив съемный стопорный элемент 10 в кольцевую проточку 9 ниппеля 2 и удерживая затяжным устройством накидную гайку 7, производят вывинчивание накидной гайки...
Фланцевое соединение и способ соединения фланцев
Номер патента: 734472
Опубликовано: 15.05.1980
Автор: Великоиван
МПК: F16L 23/00
Метки: соединение, соединения, фланцев, фланцевое
...что один конец проволоки перед монтажом закрепляют на эксцентричных стержнях, затем проволоку монтируют на фланцах, последовательно располагая ее в открытых пазах фланцев и охватывая снаружи участки фланцев между пазами с одновременным натяжением проволоки, и закрепляют другой конец проволоки на другой паре, стержней, после чего осуществляют дополнительное натяжение проволоки и стопорение ее концов путем проворота стержней.На фиг, 1 изображено описываемое соединение с четным и нечетным количеством пазов на фланцах; на фиг. 2 - узел А на фиг. 1; на фиг. 3 - вид Б на фиг. 2,Фланцы 1 выполнены с периферийными открытыми пазами 2 число которых может быть четное (см, фиг. 1 а) или нечетное (см. фиг. 1 б).Крепежное средство - проволока 3...
Соединение трубопроводов со сферическим ниппелем
Номер патента: 734473
Опубликовано: 15.05.1980
Авторы: Оренбойм, Подольский
МПК: F16L 27/02
Метки: ниппелем, соединение, сферическим, трубопроводов
...трубопроводов содержит сферический ниппель 1, штуцер 2 и накидную гайку 3. Накидная гайка имеет конусную поверхность 4 с углом конусности ю и дополнительную конусную поверхность 5 с углом конусности о, меньшим или равным 1 в углу трения, т. е. с углом ф агс 1 ф, где- коэффициент трения сопрягаемых поверхностей ниппеля 1 и гайки 3.Конусные поверхности 4 и 5 накиднойгайки взаимодействуют со сферой ниппеля, причем поверхность 5, кроме того, деформирует ниппель в процессе затяжки соединения.При затяжке соединения конусная поверхность 5 накидной гайки первой начинает взаимодействовать со сферой ниппе ля с силой Р, одна из больших составляющих которой - Р 1 деформирует ниппель, а другая - Рз, прижимает ниппель к конусу штуцера до тех пор,...
Быстроразъемное фланцевое соединение труб
Номер патента: 734474
Опубликовано: 15.05.1980
МПК: F16L 37/04
Метки: быстроразъемное, соединение, труб, фланцевое
...нижняя часть экрана 3 и кольцевого вкладыша 13, составляющих лабиринтное уплотнение 4, должны быть предварительно герметично соединены посредством пайки металлом-уплотнителем 6. Такое соединение исключает возможность воздействия внешней газовой среды на рабочие (герметизирующие) поверхности соединения и тем самым исключает возможность их окисления.При вхождении экрана 3 и кольцевого вкладыша 13 в расплавленный металл-уплотнитель, последние начинают разогреваться до температуры, при которой металлуплотнитель, расположенный между ними, начинает расплавляться. При дальнейшем опускании экрана 3, упорные винты 14 касаются поверхности ванны 5, что приводит к увеличению зазора между экраном и шайбой. При этом происходит заполнение...
Ходовое колесо машин для очистки и изоляции трубопроводов
Номер патента: 734475
Опубликовано: 15.05.1980
Авторы: Андриенко, Докторов, Злоказова, Кошман, Панкратов, Салуквадзе
МПК: F16L 59/14
Метки: изоляции, колесо, машин, трубопроводов, ходовое
...осевого перемещения один относительно другого, фланец 2 ет резьбовой конец, на неммонтирована подвижная гайка 8. Боковые поверхности фланцев с внутренней стороны, прилегающей к ободу, снабжены зубчатой насечкой 9.Обод 3 изготавливается из отрезков проволоки одинаковой, длины и имеет коническую форму, указанную пунктиром.Требуемую при эксплуатации форму ободу придают путем шлифовки его наружной поверхности под таким углом, чтобы при установке ходового колеса на машину поверхность была расположена по касательной к периметру трубопровода. Причем, свободные концы проволок, образующие рабочую поверхность катания, расположены на поверхности катания с плотностью заполнения от 0,5 до 0,85.Установлено, что при такой плотности заполнение...
Устройство для нанесения грунтовки на наружную поверхность трубопровода
Номер патента: 734476
Опубликовано: 15.05.1980
Авторы: Васильев, Кузнецова, Мухаметшин, Рамеев, Ращепкин
МПК: F16L 59/14
Метки: грунтовки, нанесения, наружную, поверхность, трубопровода
...фиг. 2 изображено соединение с изоляционной машиной.На обрабатываемой трубе 1 установлены устройство 2 для нанесения грунтовки на ходовых колесах 3 и изоляционная машина 4, связанные между собой штангой 5, один конец которой прикреплен к передней части рамы 6 изоляционной машины 4, а другой - к раме 7 устройства для грунтовки 2. Блокировка электродвигателя с насосом 8 грунтовочного устройства 2 и изоляционной машины 4 произведена подключением силового кабеля 9 электродвигателя с насосом 8 грунтовочного устройства 2 к выходным клеммам пакетного переключателя 10, размещенным на пульте управления 11 изоляционной машины 4.Устройство работает следующим образом.При пуске изоляционной машины 4 с ее пульта управления 11, являющегося также...
Плавающий трубопровод, преимущественно для транспортировки грунта
Номер патента: 737691
Опубликовано: 30.05.1980
Авторы: Битюков, Горин, Полищук, Харламов, Чижов
МПК: F16L 11/04
Метки: грунта, плавающий, преимущественно, транспортировки, трубопровод
...разделено на герметизированные полости 3 и 4, заполненные сжатым воздухом и снабженные штуцерами 5 и 6, Полости 3 по всей длине трубопровода свя737691 Формула изобретения Фиг. 7 ззаны между собой, для чего каждая из полостей 4 выполнена в виде кармана с отжимаемой нижней стенкой, а давление сжатого воздуха в полостях 4 ниже, чем в полостях 3, По концам трубопровода расположены фланцы 7 и 8 для подсоединения к насосу и потребителю. Внутренняя цилиндрическая оболочка 1 размещена во внешней 2 с эксцентриситетом а, равным разнице радиусов их сечений, а протяженная по длине связь оболочек расположена по образуемой эксцентриситетом линии их контакта и по поверхностям прилегающих к линии контакта зон оболочек. Связь оболочек выполнена в виде...
Быстроразъемное сверхвысоковакуумное фланцевое соединение
Номер патента: 737692
Опубликовано: 30.05.1980
Авторы: Данилов, Лобанов, Мальгин, Назаров
МПК: F16L 39/04
Метки: быстроразъемное, сверхвысоковакуумное, соединение, фланцевое
...установленыэлектроцагревателц 27, обеспечивающие расплавление вьброшецного металла-уплотцителя. На ваше 25 закреплен основной электродвигатель 28 и змеевик 29.Быстроразъемцое флаццевое соединениеработает следующим образом,Верхний флансц 3, отжатый пружинами 21 до нижнего ограничительного буртика 20 направляющей 18, вводят в контакт с кольцом 2 нижнего фланца, осуществляя герметизацию уплотнителем 4. Затем производится откачка образованного герметичцого объема, при этом сила атмосферного давления частично уравнивается пружинами 21. После получения определенного вакуума включают электронагреватель 28 и расплавляют металл-уплотнитель 14. После этого при помощи привода опускают экран 6 и связанные с ним кольцевую выемку 7 и втулку 8. В...
Способ подвески труб
Номер патента: 739303
Опубликовано: 05.06.1980
Авторы: Гордышевский, Соколов, Эдельсон
МПК: F16L 3/14
...прочности подвески,Цель изобретения - повышение п ности подвески. Эта цель достигается тем, что ме операциями огибания подвешенной тСОБ ПОДВЕСКИ ТРУ о конца ленты выполнявки дополнительной лензагибание концов обеих гого конца гибкой ленты участками этой ленты. оказана последовательсоба подвески труб; на трубы, поперечный раз(фиг. 2), а правый - в" противоположном на п ра влени и (фи г. 3) .Незакрепленный конец гибкой ленты 1загибают сверху вниз (фиг. 4).Свободный конец дополнительной ленты З.огибают вокруг гибкой ленть 1 1 по часовой стрелке (фиг. 5, 6, 7).Свободный конец гибкой ленты 1 загибаютснизу вверх и запасовывают между участками этой ленты, стянутыми дополнительной лентой 3.Для освобождения трубы от поддерживающей ленты все...
Соединение шланга с ниппелем
Номер патента: 739304
Опубликовано: 05.06.1980
Авторы: Ерш, Плащенков, Харитонов
МПК: F16L 31/00, F16L 33/02
Метки: ниппелем, соединение, шланга
...поверхности шланга 3 и вместе с ним зажаты спиральным обжимным элементом 10 в виде винтовой намотки, выполненным из 1 О проволоки. Концы элемента 10 отогнуты в виде крючков 11; причем один из них заведен в фигурный гофр 8, а другой - за отогнутый конец 9 одной из планок 7. Часть намотки может быть размещена между план 15 ками и наружной поверхностью шланга (фиг. 2):Соединение шланга с ниппелем осуществляют следующим образом.На ниппель со стороны резьбовой части 4 устанавливают шайбу 5 до контакта с тор о цом шестигранника 6, в пазы которого заводят планки 7, после чего ниппель резьбовой частью 4 жестко закрепляют на вращающейся оправке 12. Затем надевают шланг 3 на ребристый участок 1 ниппеля до упора в то 25рец шестигранника 6, После...
Устройство для крепления теплоизоляции на изделии
Номер патента: 739305
Опубликовано: 05.06.1980
МПК: F16L 59/12
Метки: изделии, крепления, теплоизоляции
...крепления на них теплоизоляционных блоков 5, скрепляемых между собой с помощью контрольных штифтов 6 и монтируемых на изделии 7.На изделии 7 устанавливают трос 1 с нанизанными металлическими втулками 3, на которых закреплены фиксаторы 4 Т-образ-ной формы, один стержень которых непосредственно прикреплен к втулке, а второй, перпендикулярно ему расположенный, одним своим концом упирается в изделие, а на другом конце этого вертикальногО стержня монтируются теплоизоляционные блоки.юФиксаторы 4 расположены по обе стороны втулки диаметрально противоположно друг другу для крепления на них теплоизоляционных блоков, что предохраняет втулку 3 от проворачивания их на гибком элементе - тросе 1, а также при необходимости увеличивает...
Устройство для соединения впускных отверстий формы для литья под низким давлением с питающими трубопроводами
Номер патента: 740160
Опубликовано: 05.06.1980
Автор: Анри
МПК: F16L 19/00
Метки: впускных, давлением, литья, низким, отверстий, питающими, соединения, трубопроводами, формы
...тепло- изолирующего и стойкого к коррозии расплавленных металлов материала, Кроме того, питающий трубопроводвыполнен из керамики .Питающий трубопровод содержит ,внутренние кожухи 10 и 11, которые740160 Патент,ул, Проектная,4 иал ПП Ужгоро изолированы от наружного кожуха 6средством 12, выполненным из волокна на основе окиси алюминия. Крометото, прокладки 8 и 9 выполнены извойлока на основе окиси алюминия.Установка на место описываемогопитающего трубопровода производится зажимным эксцентоиковым устройством 3. Втулка 5 поджимается к впускному элементу 7 и наклонному участку питающего трубопровода, 7. Приэтом прокладка 8 деформируется. Вокруг впускного элемента расположенасистема циркуляции воздуха 13, фспомощью которой обеспечивается...
