Номер патента: 1218233

Опубликовано: 15.03.1986

Автор: Илюшин

МПК: F16L 21/00

Метки: герметичного, гладкими, концами, разъемного, соединения, труб, цилиндрическими

...изобретения - повышениенадежности соединения.На фиг. 1 схематически изображено соединение в сборе; на фиг. 2 -устройство для соединения повышенной надежности, вариант; на фиг. 3 -,разрез А-А на фиг. 2.Устройство содержит муфту 1с выступом в средней части, охватывающую трубы 2 и 3, между торцамикоторых расположено центрирующееуплотнение 4, имеющее в сеченииТ-образную форму, гайки 5, расположенные между трубами и муфтой. Последовательно в осевом направлениив сторону гаек расположены конусныеопорно-распорные кольца 6, уплотнительные элементы в виде манжет 7,опорные кольца 8, антифрикционныешайбы 9, Устройство, изображенное нафиг,. 2, дополнительно снабжено футорками 10 и контрмуфтами 11, соединенными с гайками 5 и футорками 10между...

Номер патента: 1218234

Опубликовано: 15.03.1986

Автор: Мерзликин

МПК: B23P 19/04, F16L 23/00

Метки: двух, соединение, цилиндрических

...к машиностроению и может быть использованов различных отраслях промышленности,например для соединения фланца с трубой в теплообменном аппарате. 5Цель изобретения - повышение надежности соединения за счет обеспечения центровки соединения и занижения вихреобразования в потоке,На фиг. 1 схематически представлено соединение до начала сборки,общий вид; на фиг. 2 - то же, .в сборе; на фиг. 3 - узел 1 на фиг.Соединение содержит детальс выступающим кольцевым пояском 2 1 Зи центральным отверстием 3, котороев районе пояска выполнено в видеусеченного конуса 4, меньшее основание которого обращено к его торцу.На торцовой поверхности 5 пояска выполнена кольцевая проточка 6, конус"ность внутренней стенки 7 которойравна конусности отверстия...

Номер патента: 1218235

Опубликовано: 15.03.1986

Авторы: Бобылева, Воробьева, Мещеряков

МПК: F16L 37/00

Метки: разъем, трубопроводов, штепсельный

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 Изобретение относится к быстроразъемным соединениям трубопроводови предназначено для использованияв пневматических линиях систем управления для быстрого соединения 5и рассоединения большого числа пневмолиний, в частности к фотохимической промышленности в производствефотопленок и фотобумаги,Цель изобретения - повышение 10надежности и удобства эксплуатацииза счет выполнения эксцентриковогоподжима многоканальной обоймыза центральный выступ.На фиг. 1 схематически изображен 1 Зштепсельный разъем, продольныйразрез; на фиг. 2 - разрез А-А нафиг. 1.Разъем состоит из двух частей:цилиндрического сборного...

Номер патента: 1218236

Опубликовано: 15.03.1986

Авторы: Бондаренко, Бронфен, Пономаренко, Шартнер, Шеин, Яковлев

МПК: F16L 37/12

Метки: гидросистем, соединение, элементов

...эластичный элемент, причем втулка установлена с зазором в радиальном направлениис возможностью самоустановки в расточке корпуса в зависимости от ихположения.Заказ 1122/4ВНИИ113035 Тираж 880 И Государственного к делам изобретений и осква, Ж, Раушска Подписнмитета СССРткрытийнаб., д, 4/5 ППП "Патент", г.Ужгород, ул.Проектна Изобретение относится к гидроприводу машин и предназначено для использования в системах гидроразводки.Цель изобретения - снижение трудоемкости изготовления силового узла за счет упрощения конфигурации ниппеля е На фиг. 1, схематически изображено предлагаемое соединение, продольный разрез; на фиг. 2 - то же, поперечный разрез.Соединение содержит ниппель 1, корпус 2 и фиксирующую скобу 3. Кон. цевая часть...

Номер патента: 1218237

Опубликовано: 15.03.1986

Авторы: Алышев, Бурдо, Залманзон, Куликов, Савостьянов, Яковлев

МПК: F16L 55/04

Метки: автоматическое, воздуха, воздушно, гидравлический, колпак, подачи

...1 или со сливным патрубком 10. Гидравлическое реле 9 имеет входной 11, выходной 12 и управляющий 13 патрубки. Устройство управления;выполнено в виде клапана 14 с входным 15 и выходным 1,6 патрубками и релейного переключателя 17, который содержит поворотный валик 18, выходной шток 19 и пружину 20. Входной патрубок 11 гидравлического реле у сообщен с входным патрубком 15 клапана 14 и патрубком 5 воздушно- гидравлического колпака 1. Выходной патрубок 12 гидравлического реле 9 сообщен с входным патрубком 7 емкости 6, а управляющий патрубок 13 сообщен с выходным патрубком клапана 14.ф Поплавковый датчик уровня выполнен в виде штанги 21 с охватывающим ее подвижным поплавком 22 и упорами 23 и 24 для ограничения его перемещения. Штанга 21...

Номер патента: 1218238

Опубликовано: 15.03.1986

Авторы: Абдуллаев, Гальперин, Искендер-Заде

МПК: F16L 55/134

Метки: перекрытия, трубопровода

...эластичной камеры сообщается с источником рабочей среды (газом), состоящим из рессивера 7 иснабженным редукционным клапаном 8баллона 9 сосжатым газом, размещенных в подпружиненном в нерабочемположении посредством пружины 10ферромагнитном поршне 11 со сквозными радиальными 12 и продольными 13каналами соответственно для подачигаза в полость надувной камеры 4и выпуска газа иэ нее, На передней(по ходу перемещения устройства)торцовой стенке корпуса имеются отверстия 14,для выпуска газа из устройства в трубопровод 15. Для предот-вращения засорения отверстий 14при движении устройства по трубопроводу 15 на передней торцовой стенкекорпуса закреплен щит 16. Герметичность сопряжений поршня 11 с корпусом 1 обеспечивается...

Номер патента: 1219030

Опубликовано: 23.03.1986

Авторы: Кобылко, Козин, Мачуга

МПК: A01M 7/00, F16L 33/23

Метки: крепления, распылителей, трубопроводу

...Составитель Н. Евсеев Техред И. Верес Корректор Л. Пилипенко Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор В. ИвановаЗаказ 176/5 Изобретение относится к сельскохозяйственному машиностроению, предназначено для крепления распылителей на коллекторе штанги опрыскивателя и может быть применено в различных отраслях народного хозяйства.Целью изобретения является упрощение конструкции и увеличение ее надежности.На фиг.1 изображено устройство в собранном виде с частичным вырывом; на фиг.2 - то же, продольный разрез. 1 ОУстройство для крепления распылителей к трубопроводу содержит скобу 1 с выступами 2...

Номер патента: 1219632

Опубликовано: 23.03.1986

Авторы: Абзалов, Гумеров, Исхаков, Чегодаев

МПК: C09K 3/10, F16L 55/103

Метки: герметизирующих, композиция, тампонов, трубопроводах

...б 44 Подписн И иал ППП "Патент город, ул. Проектная Изобретение относится к трубопроводному транспорту и предназначено для создания герметизирующих тампонов в магистральных нефтепродуктопроводах при аварийно- восстановительных профилактических и плановых ремонтах.Цель изобретения - повышение герметизирующих свойств.П р и м е р . В специальном реакторе смесь дизельной фракции с содержанием 15-257 н -парафинов, воды и мочевины разогревают до растворения последней. Можно вводить затравку - микрокристаллический комплекс карбамида с н -парафинами - для инициирования кристаллизации. Дожидаются начала комплексообраэования и устанавливают температуру, при которой реакционная эмульсия становится однородной, но подвижной массой, не изменяющейся...

Номер патента: 1219859

Опубликовано: 23.03.1986

Авторы: Дроздов, Поломошнов, Султанович, Хачукаев

МПК: F16L 1/00

Метки: заглушка, шаровая

...рабочей поверхности заглушки (шар накачен), выбрано исходя из,закона плотности распределения по тенциалов с целью дробления разрядов утечки и обеспечения единичнойих энергии намного ниже минимальной энергии воспламенения горючейгазовоздушной смеси природного газа 15 с воздухом с учетом влияния приэтом и механической энергии электростатической системы шаровая заглушка - газовоздушное облакотрубопровод в динамическом режи ме.Специальными мерами создаетсяутечка электростатических зарядов,предотвращающая накопление энергии заряда вьппе уровня 0,4 А,1 т 11 25 Энергия электростатических разрядов определяется по формулеЖф30 где А - энергия искры, Дж; заряд, К;. Б - напряжение, В; С - емкость, Ф. При динамическом режиме реализации энергии...

Номер патента: 1219860

Опубликовано: 23.03.1986

Авторы: Герасимов, Ермолин, Захаров, Меньшиков, Овчинников, Таич

МПК: F16L 1/06

Метки: балластного, закрепления, переносное, покрытия, твердеющего, трубопроводе

...выполнен самораспрямпяющимся из. упругодеформирующегосяматериала, причем его продольные кромки концентрически отвальцованы.10/47ВНИ Тираж 880 Государственного елам изобретений сква, Ж, Раушс Подписякомитета СССР к открытиая наб.,/5 35 иал ППП "Патент, г.ужгород, ул. Проектна Изобретение относится к строительству и имеет применение при прокладке магистральных трубопроводов, преимущественно подводных.Целью изобретения является обеспечение равномерности кольцевого :, балластного покрытия из твердеющего материала путем исключения зазоров между подкладными элементами и опалубочным листом при стягивании последнего вокруг трубопровода за кромки.На.фиг, 1 изображено предлагаемое устройство в фронтальном виде, смонтированное положение, на...

Номер патента: 1219861

Опубликовано: 23.03.1986

Автор: Есарев

МПК: F16L 3/205

Метки: подвеска, пружинная, трубопровода

...9, а рейки 10 которых укреплены вертикально на верхней пластине 2. Барабанные валики 9 имеют овальный профиль сечения с плавно возрастающим радиусом, Каждый свес 7, несущий трубопровод, образован канатом привода соответствующей зубчато-реечной передачи, который намотан на барабанный валик 9 со стороны рейки 10, а наименьший радиус профиля барабанного валика перпендикулярен оси пружины.Пружинная подвеска работает следующим образом.При перемещении массы трубопровода нагрузка передается через свесы 7 к барабанным валикам 9,зубчатым шестерням 8 и рейкам 10 и распределяется между трубопроводом и пружиной в начале сжатия пружины пропорционально отношению, а вконце сжатия - пропорционально 1219861 Х отношению в .,где , К - наименьший...

Номер патента: 1219862

Опубликовано: 23.03.1986

Автор: Тулбович

МПК: F16L 45/00

Метки: горизонтальных, затвор, концевой, трубопроводов

...фиг, 1 показан затвор, вид сверху; на фиг. 2 - вид А на фиг. 1, на фиг. 3 - сечение Б-Б на фиг. 2. Концевой затвор состоит из патруб ка 1 с фланцем 2, крышки 3 с фланцем 4, установленной на шарнире 5 ее поворота, уплотнения 6 и запирающих хомутов, выполненных из кольцевых секций 7 - 10, соединяемых парнирами 11, состоящими из двух петель 12 и 13, соединенными с сопрягаемыми секциями, и оси 14. Верхний шарнир 11 посредством поводкового элемента в виде пальца 15 размещен в направляющей вертикальной втулке 16, закрепленной на патрубке 1. Каждая секция 7 - 10 выполнена со скосами 17, служащими упорами ограничения раскрытия шарниров 11. К нижним частям секций 7 и 10 прикреплены кронштейны 18 и 19, в отверстиях которых размещены гайки...

Номер патента: 1219863

Опубликовано: 23.03.1986

Авторы: Михеев, Собянин, Шевель

МПК: F16L 55/053

Метки: газовый, демпфер

...к устройствамдля гашения гидравлических ударови пульсации давления, может бытьиспользовано в химической, нефтегазовой промышленности, энергетике,оросительных системах, а также водои теплоснабжении и является, усовершенствованием известного устройствапо авт. св. У 844902,Целью изобретения является расширение функциональных возможностейпутем обеспечения возможности работы при изменяющемся давлении в гидромагистрали.На чертеже представлен газовыйдемпфер.демпфер содержит емкость 1 с зарядным штуцером 2, эластичную мембрану 3, разделяющую емкость 1 надве полости: газовую 4 и гидравлическую 5, связанную с гидромагистралью 6 через трубопровод 7. Газовая полость снабжена пороховымиаккумуляторами 8 давления, установленными на ее корпусе и...

Номер патента: 1219864

Опубликовано: 23.03.1986

Авторы: Казятин, Кварнберг, Ощепков, Спирина

МПК: F16L 59/14

Метки: изоляции, нанесения, наружную, поверхность, трубы

...для перемешивания и равномерного распределения продукта изоляции в камере 5 прессования ( фиг. 1).Кронштейны 38, жестко закрепленные на раме 1, и передвижные упоры39 предназначены для четкой фиксации устройства в начальный и конеч.ный моменты работы. Устройство работает следующим образом.Перед началом работы раму 1 и бункер 24 (фиг, 1) предварительно устанавливают таким образом (например, в крайнее левое положение), чтобы иметь возможность установить трубу 27 на ершовые центры 28. Затем бункер 24 заполняют продуктом изоляции, после чего любым известным способом, например подъемным краном, трубу 27 устанавливают на ершовые центры 28 с одновременной установкой втулок 32.с контргайками 33 на расстоянии от торца трубы, равном половине длины...

Номер патента: 1221447

Опубликовано: 30.03.1986

Авторы: Абдеев, Акульшин, Виноградов, Шакиров, Щепин

МПК: F16L 3/00

Метки: монтажа, навесная, опора, трубопровода

...на основаниях 8 стоек 3 и 4.Механизм взаимного смещения стоек выполнен в виде поочередно связанного своими плечами 9 или 10 с краном коромысла 11, присоединен" ного шарнирным пальцем 12 сверху к внешней части 1 телескопа ригеля, и полиспаста 13, ось неподвижных блоков 14 которого установлена сбоку на той же части телескопа ригеля, а ось с подвижными блоками 15 - сбоку коромысла 11, при этом свободный конец 16 троса поли" спаста 13 укреплен сбоку на внут ренней части 2 телескопа ригеля,Фиксатор выполнен в виде кольцевой проточки 17 на поверхности внутренней части 2 телескопа ригеля и вводимого в проточку зуба 18. Средство управления фиксатором выполнено в виде поперечно установленного на внешней части 1 телескопа ригеля...

Номер патента: 1221448

Опубликовано: 30.03.1986

Автор: Лялин

МПК: F16L 3/12

Метки: подвесная, протяженного, тела

...и линейно деформируемогоИ упругого элемента. С122 1448 Заказ 1568/44 Тираж 8 О Подписное Патент", г.ужгород, ул.Проектн Изобретение относится к строитель. ству и сельскому хозяйству и может найти применение при прокладке временных коммуникаций малого диаметра.Цель изобретения - непрерывность совместного монтажа системы, состав" ленной из каната с зажимами, и протяженного тела, преимущественно гибкого трубопровода (шланга, кабеля) методом раэмотки с транспортного средства путем обеспечения возможности их скрепления при автономном сходе с параллельно расположенных барабанов.На фиг, 1 схематически изображена предлагаемая система, общий вид 1 на фиг, 2 - то же, вид сбоку,Подвесная система протяженного тела состоит из связываемого с...

Номер патента: 1221449

Опубликовано: 30.03.1986

Авторы: Лызлов, Морев

МПК: F16L 3/18

Метки: опора, подвеска, трубопровода

...амплитуд затухающих колебаний,На чертеже схематически изображена опора (подвеска), фронтальный вид, план скоростей ее элементов,Опора (подвеска) трубопровода состоит из поперечно размещенного шарнирного трапецеидального четырехзвенника с боковыми звеньями 1 равной длины и жестким креплением 2 трубопровода 3 к середине меньшего основания 4 трапеции. Большее основание трапеции четырехзвенника выполнено регулируемым по длине и образовано помещенным в опорные цапфы 5 ходовым винтом 6 с левой и правой резьбами и навинченной на резьбы парой соответствующих гаек 7, при этом боковые звенья 1 четырехзвенника соединены с гайками 7.Опора (подвеска) трубопровода работает следующим образом.При боковом, например, ветровом воздействии на трубопровод 3...

Номер патента: 1221450

Опубликовано: 30.03.1986

Автор: Масенко

МПК: F16L 9/12

Метки: капельного, полива, растений, трубопровод

...сельскому хозяйству, а именно к конструкциям пластмассовых трубопроводов для капельного полива растений.Цель изобретения - снижение материалоемкости за счет уменьшения материала на поглощение энергия воды при образовании капли,На фиг. 1 схематически показан трубопровод, общий вид, на фиг, 2 трубопровод в месте расположения эластичного элемента,.продольный разрез, на фиг. 3 - деформация эластичного элемента под действием давления воды в момент образования капли, на фиг. 4 - элемент оснаст" ки для формования трубопровода.Конструкция трубопровода представляет собой трубу 1 (фиг. 1) с тороидальными гофрами 2, расположенными на трубе 1 с шагом 1. Внутри некоторых тороидальных гофров 2 выполнены кольцевые прямоугольные гофры 3 (фиг, 2) с...

Номер патента: 1221451

Опубликовано: 30.03.1986

Авторы: Науменко, Рожненко, Субботин

МПК: F16L 11/00, F16L 33/22

Метки: рукавное, соединение

...Проектная, 4 Изобретение относится к машиностроению и может быть использованодля крепления присоединительной арматуры к резиновым рукавам высокогодавления с металлическими оплетками.Цель изобретения - повышениенадежности соединения за счет наружного выполнения ниппеля с конусоностью до 18 и выполнения наименьщего наружного диаметра хвостовиканиппеля меньше внутреннего диаметра рукава, а также применения в соединении эпоксидной смолы с металлическим наполнителем,На чертеже схематически изображено рукавное соединение, разрез.Верхний резиновый слой 1 рукаваснят в районе установки муфты, асобственно соединение состоит измуфты 2 с метрическими резьбами3 и 4 с мелким шагом, ниппеля5 с коническим хвостовиком 6. Дляоблегчения монтажа выполнена...

Номер патента: 1221452

Опубликовано: 30.03.1986

Авторы: Гребцов, Косов

МПК: F16L 19/00

Метки: герметичное, разъемное, соединение

...герметизации - достигается эа счет раздельного контроля каждого из уплотнений и герметизации диагностического отверстия.На фиг. 1 изображена схема соединения, в верхней части упругий элемент показан деформированным, в нижней части - свободным, общий вид; на фиг. 2 - узелна фиг. 1 в увеличенном масштабе, на фиг. 3 - подвижное сочленение дополнительной гайки.с нажимной втулкой.В штуцере 1 (фиг. 1) с помощью соединительной гайки 2 крепится ниппель 3, обеспечивающий осевое и радиальное уплотнение со штуце" ром 1. В наружную кольцевую проточку штуцера перемещается упругий элемент 4. На резьбовую часть штуцера за кольцевой проточкой навернута дополнительная гайка 5, соединенная с помощью штифтов б с нажимной втулкой 7. После того, как...

Номер патента: 1221453

Опубликовано: 30.03.1986

Авторы: Наумов, Сенченко

МПК: F16L 21/00

Метки: муфтовое, соединение, стеклянных, труб

...к соединениямтрубопроводов, в частности стеклянных, и может быть использовано вразличных отраслях промышленности,в том числе пищевой, химической,фармацевтической и других,Цель изобретения - повышениенадежности и герметичности соединения - достигается за счет обеспечения соосности труб с отклонениямипо диаметру,На фиг, 1 представлено соединение стеклянных труб, общий видна фиг. 2 - центрирующая втулка вразвернутом виде, вид сбоку; нафиг. 3 - то же, вид сверху.Муфтовое соединение стеклянныхтруб содержит трубы 1, полумуфты 2,стяжное кольцо 3, цилиндрическуюоболочку 4, натяжные кольца 5, центрирующую втулку 6 (фиг, 1), состоящую иэ двух слоев гибкой лентЫ 7,скрепленных с образованием ячееквдоль оси муфты и стержней 8, уста"новленных в...

Номер патента: 1221454

Опубликовано: 30.03.1986

Авторы: Волошин, Кижнер, Смищенко

МПК: F16L 23/00

Метки: зажим, соединения, фланцев

...нагрузке зажима величина 90 -нриближалась к нулю. В результате этого при увеличении нагрузки до максимальной привалочные35 поверхности траверс 1 и ось стяжного элемента 2 находятся во взаимно перпендикулярном положении, а стяжной элемент работает под действием растягивающих напряжений практически беэ изгиба. Эффективность предлагаемой конструкции проверялась в процессе механических испытаний цельноштампованных зажимов, содержащих в качестве стяжного элемента болты М 12,. М 16,М 27.П р и м е р 1. При испытании предлагаемого зажима с уменьшенной толщиной стенок траверсы и содержащего в качестве стяжного элемента болт М 16 и углом к , равным 90 в поверхностных слоях болта со стороны губок зажима происходит пластическая деформация,...

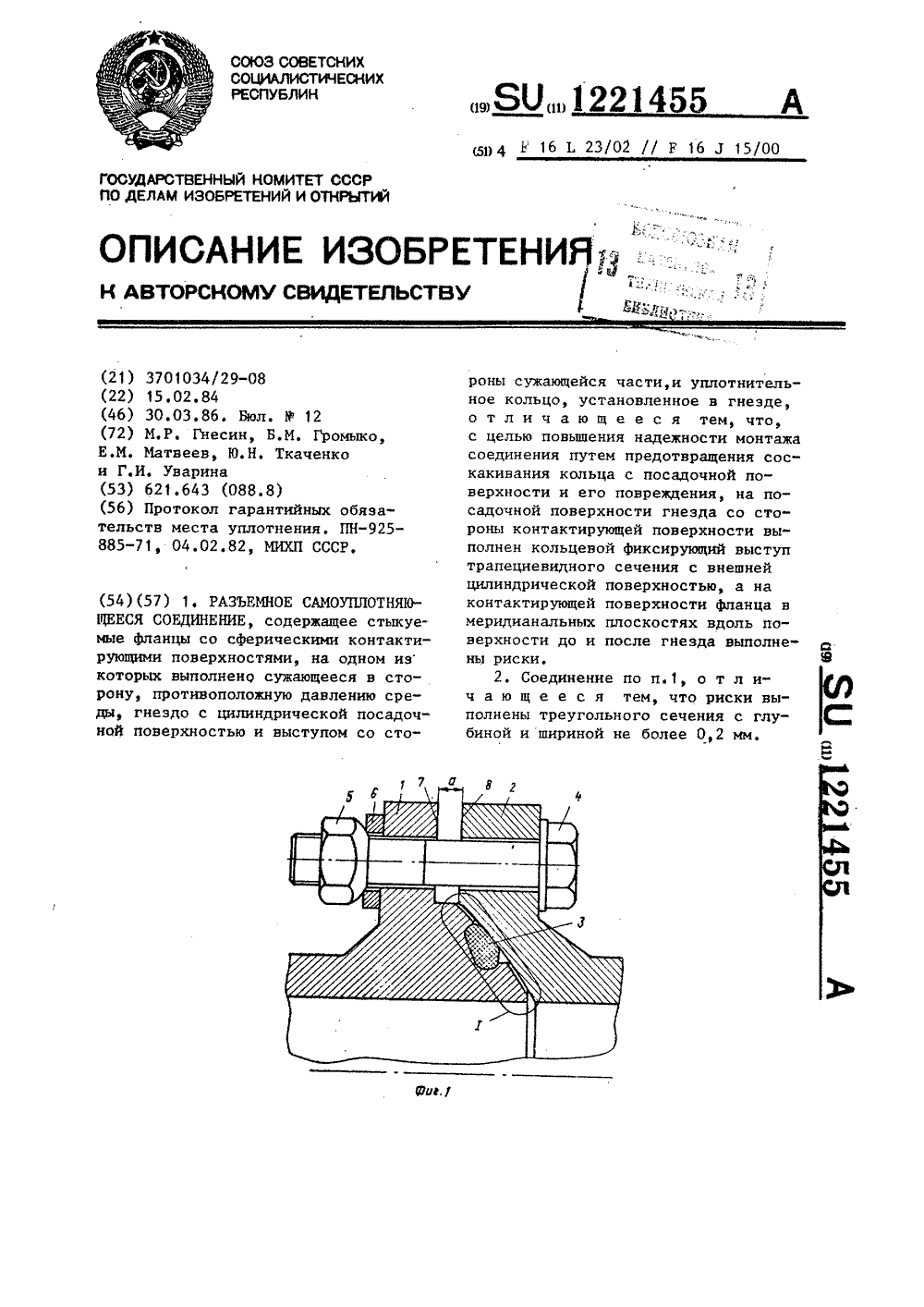

Номер патента: 1221455

Опубликовано: 30.03.1986

Авторы: Гнесин, Громыко, Матвеев, Ткаченко, Уварина

МПК: F16L 1/00, F16L 15/00, F16L 23/16 ...

Метки: разъемное, самоуплотняющееся, соединение

...14 параллельны между собой и близки к нормали к контактирующей сфере 9.50 Наружная боковая поверхность выступа 15 совпадает со сферической поверхностью 9, вдоль которой в мерицианальных плоскостях до и после гнезда 11 выполнены контрольные риски 17 треугольной формы глубиной и шириной не более 0,2 мм, при этом риски не касаются взаимодействующих с кольцом 523 поверхностей 13 и 16. Количестворисск 17 выбирается в зависимостиот диаметральных размеров устройства,В месте пересечения сферической иторцовой поверхностей фланца 2 выполнено притупление 18 посредством радиуса или фаски. Между торцами 7 и 8фланцев 1 и 2 предусмотрен зазор а .Болты 4 устанавливаются в отверстияво фланце 2 также с зазором,Устройство работает...

Номер патента: 1221456

Опубликовано: 30.03.1986

Авторы: Андреев, Андрианов, Рязанов, Яшин

МПК: F16L 37/12

Метки: быстроразъемное, соединение

...с Фланцем 1 выполнена из Фрикционного материала.Быстроразъемное соединение работает следующим образом. В исходное состоянии кулачок 7 отжимает подпружиненную защелку 5 и удерживает ее в откинутом положении, Устойчивость данного положения обеспечивается с одной стороны храповым механизмом 9 (Фиг.2), а с другой - смещением оси направляющего ролика 6 относительно оси кулачка 7 на величину а (Фиг.З).После подвода Фланца 1 к Фланцу 2 в положение 1 (Фиг.1) на обмотку электромагнита 4 подается напряжение, Под действием электромагнитных сил Фланец 1, сжимая упругое уплотнение 3, перемещается в положение 11,а шток , 14 под действием Фланца 1, преодолевая усилие пружины 13, перемещается внутри втулки 10. 5 1 О 15 20 25 30 35 40 45 50 55...

Номер патента: 1221457

Опубликовано: 30.03.1986

Авторы: Головенкин, Третьяков, Чернышов

МПК: F16L 37/38

Метки: быстроразъемное, соединение, трубопроводов

...изобретения - упрощение конструкции и уменьшение диаметральных габаритов за счет расположения пружины снаружи полуразъема эа торцом кожуха и выполнение винтовой канавки на поверхности выступа на полу" разьеме.На чертеже схематически изображено предлагаемое быстрораэъемное соединение трубопроводов. Соединение состоит из двух стыкуемых между собой полуразъемов 1 и 2. Полураэъем 2 состоит из корпуса 3, имеющего выступ 4, вокруг которого развальцован кожух 5, поджимаемый к выступу 4 пружиной 6.Кожух 5 в рабочем положении удерживает выступы 7 многолепестковой цанги 8 в наружной кольцевой канавке 9, выполненной на направляющей поверхности корпуса полуразъема 1. Цанга 8 содержит дополнительные пружинящие лепестки 10, западающие в...

Номер патента: 1221458

Опубликовано: 30.03.1986

Авторы: Белорунов, Быстров, Музыков, Незнанский, Фонарев

МПК: F16L 53/00

Метки: трубопровод, электроподогревом

...группе посравнению с предыдущей на величину,пропорциональную потере напряженияи питающих проводах.На фиг.1 изображен участок трубопровода с электроподогревом, продоль.ный разрез; на фиг,2 - принципиальная электрическая схема подключенияэлектронагревательных элементов кпитающим проводам,Трубопровод с электроподогревомсостоит из электронагревательныхэлементов 1, проложенных линейноили спирально по трубе 2, теплоизо"ляционного слоя 3, гидроизоляционного слоя 4, ответвительных коробок5 и питающих проводов б. Ответвительные коробки предназначейы дляподключения низкотемпературных выводов электронагревательных элементов к питающим проводам. Электронагревательные элементы (согласносхеме на фиг.2), запитаны однофазным напряжением 220...

Номер патента: 1221459

Опубликовано: 30.03.1986

Автор: Трепавлов

МПК: F16L 55/02

Метки: давления, сброса

...элемента 6 посредствомтолкателя 10, поворачивает кулачок17 на угол, обеспечивающий свободный ход штока-заслонки 19 вверх,Через верхнее седло сопла 11 происходит сброс давления с гидропривода 5вспомогательного клапана 3, который,открываясь, обеспечивает сброс давления с гидропривода 4 основногоклапана 2 и открытие последнего,Присбросе давления через сопло 11 обратный клапан 12 перекрывает нижнееседло сопла 11,прекращая тем самымпоступление рабочей воды к гидроприводу 5 вспомогательного клапана 3.В это же время,через верхнее седлосопла 11 стравливается давление сгидропривода 11 запорного механизмаВНИИПИ Заказ 1569/45 5 1 О 15 зо 25 зо 35 40 50 55 13 и, если давление в напорном трубопроводе 1 упало ниже заданной величины, кронштейн...

Номер патента: 1221460

Опубликовано: 30.03.1986

Авторы: Богаенко, Куркин, Потапов

МПК: F16L 55/18

Метки: водопропускных, гибких, насыпями, ремонта, труб

...за боковые стенки трубы нагнетают заполняющий состав под давлениемне ниже бокового отпора грунта засыпки.Составитель И. ГаэарянРедактор Ю, Середа Техред О,Гортвай Корректор Л, Пилипенко Заказ 1569/45 Тираж 880 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная,412214Изобретение относится к техниЗЪ ремонта труб и предназначено для восстановления поперечного сечения приплюснутых под нагрузкой грунта засыпки водопропускных труб, проложенных под насыпями. Цель изобретения - повышение качества ремонта труб путем приложения к трубе изнутри вертикального усилия 1 о и одновременного нагнетания эа ее боковые стенки...

Номер патента: 1222234

Опубликовано: 07.04.1986

Авторы: Андреев, Лаврук, Фененко

МПК: A01K 5/02, F16L 55/02

Метки: жидкости, раздачи

...4/5Филиал ППП "Патент", г. Ужгороц, ул.Проектная, 4 Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к устройствамдля раздачи жидкости, и может бытьиспользовано при раздаче жидких кор", .мов животнья.Цель изобретения - упрощение конструкции,На фиг,1 схематично изображено устройство для раздачи жидкости, общий 1 Овид; на фиг,2 - разрез А"А на фиг.1Устройство включает накопитель 1жидкого корма с отверстием 2 в егоднище 3, Отверстие 2 сообщено со сливным патрубком 4 и снабжено клапаном 155 с приводом 6,В сливном патрубкеразмещено приспособление для гашениякинетической энергии потока жидкогокорма, выполненное в виде соосно установленных с зазором одно относительно другого горизонтальных колец7 и 8...

Номер патента: 1222743

Опубликовано: 07.04.1986

Авторы: Бабин, Елизарьев, Спектор, Файзуллин

МПК: E02B 3/12, F16L 58/12

Метки: покрытия, сооружения

...покрышки пропускают протекторные части, которые укладывают в шахматном порядке, а их концы скрепляют между собой.1222743 Изобретение относится к строительству, в частности, магистральных трубопроводов и может быть использовано при укреплении берегов на переходах магистральных трубопроводон через реки.Целью изобретения является повышение надежности покрытия путем улучшения его деформационных свойств и снижения металлоемкости.На фиг, 1 изображен участок покрытия вид сверху; на фиг. 2 - разрез А-А на фиг. 1.На фиг. 1 и 2 обозначены боковины 1 автопокрышек протекторы 2 автопокрышек заклепки 3, закрепленный грунт 4,Рассмотрим сооружение покрытия на переходах магистральньж трубопроводов через реки..У Ф 7;Р Составитель Р, НагорнаяТехред О.Сопко...
