Номер патента: 1048233

Опубликовано: 15.10.1983

Авторы: Аветисян, Ганиев, Низамов, Прунцов, Хурамшин

МПК: F16L 55/04

Метки: гашения, давления, пульсаций

...размещены упругие трубные демпфирующие элементы, снабжено механизмом растяжения демпфирующих элементов, выполненным в виде установленных в корпусе разделитель ных перегородок и мембран с выполненными в них соосными сквозными отверстиями и сильфонов, размещенных в отверстиях мембран и перегородок, а демпфирующие элементы снабжены герметичным кожухом и закреплены в отверстиях мембран.На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 - разрез А-А на фиг. 1.35 1 Устройство содержит цельнометаллический корпус 1,установленный на пер Форированном участке трубопровода 2. В корпусе по окружности установлены эллиптические демпфирующие трубные элементы 3 с цилиндрическими охваты вающими их кожухами 4 и уплотнитель. ными кольцами 5,...

Номер патента: 1049714

Опубликовано: 23.10.1983

Авторы: Баранов, Кранцфельд, Русанов

МПК: F16L 3/18

Метки: опора, свободноподвижная, трубопровода

...трубопровоца не Обеспечивается В 35цопжной мере.Бацын изобретения явпяется повышениеэксппуатвционной нацежности трубопровода путем обеспечения возможности поперечных деформаций беэ проскапьзывания по поверхности контакта.йля цостижеиия указанной цели в, свобоцнопоцвижной опоре, вкпючающейверхнюю попуобечайку и нижнюю опорнуючасть с горизонтапьно распопоженным ропиком н размещенный межцу ними поцзун сверхней и нижней имеющими антифрикГ.ционные спои попуобечайками, которыеобращены выпукцостями навстРечу другцругу и нижняя из которых выпопненапо рациусу поперечной кривизны,превышающему рвциус кривизны ролика,опорная часть выпопнена в вице горизонтапьно рвопопожеиной ппнты, имеющей на поверхности цилиндрическую расточку с Осью распо в...

Номер патента: 1049715

Опубликовано: 23.10.1983

Авторы: Микаев, Мокин, Шрамов

МПК: F16L 23/02

Метки: соединение, трубопроводов

...соединенные с источником питания Г 2Недостатком соединения является то,что при сближении фланцев в процессеавтоматической стыковки по каналамподается газ, который, истекая в виденескольких струй, обдувает противополо. чый фланец, не создавая сплошнойзавесы иэ газа и тем самым не обеспечивая защиты стыковочных поверхностей от воздействия окружающей среды.Целью изобретения является повышениенадежности соединения путем защитыстыковочных поверхностей от воздействия окружающей среды.Указанная цель достигается тем, что вустройстве,соаержашем фланцы с кольцевыми уплотнениями,в одном из которых выполнены канады, соединенные с источникомпитания, на стыковочной поверхноститого же фланца выполнен кольцевой профилированный паз, соединенный с...

Номер патента: 1050846

Опубликовано: 30.10.1983

Авторы: Васильев, Голуб, Олейник, Смоляр

МПК: B23P 19/04, F16L 21/00

Метки: воздуховодными, муфт, обжатия, сборки, стенд, трубками, уплотнительных

...тиски 18 с силовым цилиндром 19 (фиг. 1 и 2),Рейки 20 и 21 рычажного зубчато-реечного силового механизма, подвижно сопряженные между собой и расположенные соответственно одна внутри другой, установлены на столе стенда за автооператором.Торец 22 рейки 20 снабжен штырем 23 для сопряжения с муфтой 9 и внутренней поверхностью трубки 17, а торец 24 рейки 21 снабжен конусным штырем 11 для раскрытия клещевого захвата 2. Кроме того, центральное отверстие в торце 24 под штырь 23 и трубку 17 в сборке с муфтой 9 снабжено конической поверхностью 25, соответствующей конической поверхности муфты 9 фиг. 3-5).Рейки 20 и 21 находятся в зубчатом зацеплении с зубчатым сектором 26.В свою очередь, зубчатый сектор 26 расположен на свободном конце 27...

Номер патента: 1052171

Опубликовано: 30.10.1983

Автор: Ян

МПК: F16L 9/18

Метки: термопластического, трубы

...внутреннейстенки, подддерживаемой при температуре окружающей среды, значительноуменьшается.ЗО Хороший результат получается, ког.да трубу нагревают по всему поперечному сечению, в этом случае внутренняя и наружнаястороны охлаждаютсяпостепенно и одновременно. При этом35 должны поддерживаться указанные пределы.Тот же эффект может быть полученпутем равномерного охлаждения теплойвьйавленной трубы с Внутренней и40 наружной стороны,Существующие в.трубе напряжениямогут быть также сняты путем объемного нагрева трубы. Составитель А.СлесаревРедактор Л,филь , Техред Т.Фанта Корректор И. Эрдейи Заказ 8703/61 Тираж 925 Подписное ВНИИПИ Государственного комитета СССРФилиал ППП Патент, г. Ужгород, ул. Проектная,4 Изобретение относится к...

Номер патента: 1052771

Опубликовано: 07.11.1983

Авторы: Варданян, Полозов, Скворцов

МПК: F16L 1/26

Метки: водой, закрепления, подводного, прокладки, трубопровода

...устройствонедостаточно эффективно, поскольку,предполагает применение большогообъема цементно-вяжущих материалови арматурного металла. Наиболее близким к предлагаемому является устройство для эакрепле ни трубопровода на дне водоема,включающее укрепляемую на трубопроводе верхнюю траверсу с размещеннымипо ее концам перпендикулярно оси траФ 5 версы направляющими и установленныев них с возможностью линейного перемещения анкерные гидропогружаемыесваи (21.Недостатком известного устройстна 1является невозможность его доставкина дно водоема вместе с трубопроводом, в результате чего эксплуатационные возможности устройства ограниче-.15 Цель изобретения - расширение эксплуатационных возможностей устройства путем обеспечения возможностиего...

Номер патента: 1052772

Опубликовано: 07.11.1983

Авторы: Коломиец, Кравец, Нижник, Тимошенко, Яценко

МПК: F16L 55/02

Метки: гидравлических, защиты, ударов

...насадками 2и 3 имеется камера 4, соединенная сатмосферой через дренажный патрубок 5.Устройство работает следующим образом.Воду подводят к подающему насадку 2, откуда она истекает в видеструи, проходит зазор между насадками 2 и 3 и попадает в приемный насадок 3 и дальше к гидрооборудованию.Подающий насадок 2 находится в верхнем крайнем положении, т.е. зазорминимальньп. При возникновении гидравлического удара около потребите 10 15 20 ля образуется обратный ток воды изприемного насадка 3, который взаимодействует со струей из подающего насадка 2, Их взаимодействие приводит к истечению воды из обоих насадков в камеру 4 и быстрому ее заполнению. Давление в ней больше, чем давление перед подающим насадком 2, В результате разности усилий...

Номер патента: 1052773

Опубликовано: 07.11.1983

Авторы: Галимов, Дудников, Михеев

МПК: F16L 55/04

Метки: гашения, гидравлического, удара

...установлено упругое кольцо 4, жестко соединенное с трубой. На кольцо 4 через одноразмерные тела 5 качения установлено жесткое кольцо б, 052773 4Кольцо 4 выполнено с переменной тол - шиной стенки и имеет две оси симметрии поперечного сечения Х-Х и У-У. Наружная поверхность кольца 4 имеет в поперечном сечении форму, аналогичную форме поперечного сечения использованной трубы 3, Кольцо 4 установлено на трубе 3 так, что большая ось его поперечного сечения Х-Х не совпадает с большой осью сечения 1 О трубы 7-1 на угол О(,.Толщина кольца 4 по его большой оси симметрии Х-Х выполнена больше толщины по малой оси У"У, поэтому овальность наружной поверхности коль ца 4 больше, чем для трубы 3, При этом полуоси малой оси трубы 3 пересекают наружную...

Номер патента: 1054620

Опубликовано: 15.11.1983

Автор: Новогрудский

МПК: F16L 3/00, F17D 1/00

Метки: металлический, надземный, трубопровод

...усилениявыполнены в виде ребер и которое характеризуется высокими прочностнымисвойствами точек оболочки, расположенныхвблизи продольной вертикальной плоскости симметрии трубопровода, являетсяпониженная прочность в точках, достаточно далеко расположенных одновременно как от вертикальной, так и горизонтальной плоскостей симметрии трубопровод а вЦель изобретения - повышение несу35щей способности трубопровода путем изменения формы и расположения элементов усиления,Поставленная цель достигается тем,что в надземном металлическом трубопроводе, включающем покоящуюся наопорах металлическую цилиндрическуюоболочку с элементами усиления, расположенными на верхней и нижней поверхностях ободочки в ее прежних зонахсоответственно у середин пролетов...

Номер патента: 1054621

Опубликовано: 15.11.1983

Авторы: Грейлих, Захаров, Колганов, Либерт, Ремпель, Устинова

МПК: F16L 9/12

Метки: композиционного, трубы-оболочки

...обработки; на фиг. 10 - состыкованная труба-оболочка с присоединенными к ней узлами; на Фиг,11-14 - узлы стыковки и присоедине- З 0 ния узлов. Наполнитель, например стеклоткань, предварительно пропитанный связующим, накатывают на оправку 1 (фиг, 1), получая таким образом заготовку секции 2,35 После отвержцения и съема с оправки произвоцят токарную обработку заготовки секции, снимая припуски 3 и 4 резцами 5 и 6 (фиг, 2). Сверлильно-фрезер 40 ную обработку заготовки секции производят на стапеле, включающем торцовые кондукторы 7 и 8 (фиг, 3), совмещенном с горизонтально-расточным станком 9, перемещающимся вдоль секции по направ45 ляюшим А, и станками 10 и 11 для обработки торцов. Стыковку секций произво дят по отверстиям 12,...

Номер патента: 1054622

Опубликовано: 15.11.1983

Авторы: Анашкин, Еремеичев, Заболотский, Куценко, Соболь

МПК: F16L 9/12

Метки: стеклопластиковая, труба-оболочка

...Так при 20 изгибе, кручении, сжатии вдоль оси кон струкции ее .1 ие связанные мекду собой в своей средней части тонкостенные стеклопласпсковые панели и стержни подкдючаются к восприятию нагрузок неэави симо от расположенных рядом. При из" гибе в наиболее нагруженном состоянии окаэывакася элементы, лежащие в ппос кости изгиба, при сжатии-вдоль оси, крученежпементы, обладающие боль-30 ,шим модулем упругости, что можез привести к прекдевременной потере стойчивости всей конструкции.Белью изобретения является повышение жесткости стеклопластиковой трубы-обо-з 5 почки.Цепь достигается тем, что в стекло-пластиковой трубе-оболочке, содержащей тонкостенные стеюопластиковые панели, установпенные и закрепленные на внутренней поверхности...

Номер патента: 1054623

Опубликовано: 15.11.1983

Авторы: Асташкин, Кувшинов

МПК: F16L 9/12

Метки: бипластмассовая, труба

...центральным осям ребер жесткости, кольцевые вставки выполнены из мягкого термопластичного материала, ширина которых определяется по формулеар , .св.са , - (И,16 - ; А 34). Сгде С 1 в - ширина кольцевой вставки, мм;о р- ширина ребре жесткости, мм;с в - толщина внутреннего слоя, мм;Кроме того, внутренний слой выполнен из непластифицированного поливинилхлорида, а кольцевые вставки - из пластифицированного поливинилхлорида.Данная формула удовлетворяет следуюшим граничным условиям.При С=О, О =О, г.е. при отсутствии внутреннего слоя из жесткоготермопластичного материала мягкой кольцевой вставки не требуется.При С Р=О, о 8 =О, т.е. при отсутствии ребра жесткости концентрации температурных напряжений во внутреннем слое из жесткого...

Номер патента: 1054624

Опубликовано: 15.11.1983

Авторы: Аксюк, Гнатюк, Забела

МПК: F16L 55/168

Метки: аварийного, ремонта, трубопровода

...устройства нв позволяет осуществить одновременное приложение усилий и к дентру и к краям прижимной пластины. Целью изобретения является достижение. равномерного распределения усилия ри-1 жвтия эластичной прокладки и прижимнойпластины к ремонтируемому трубопроводу 5 за счет двойной обвивки захватного эле мента вокруг трубопровода.Цель достигается тем, что в устройстве для аварийного ремонта трубопровода, содержащем гибкий захватный элемент, при-.40 жимнуо пластину с эластичной прокладкой и механизм натяжения, прижимная паасти- на с двух противоположных сторон снабжена по меньшей мере двумя максимально удалежыми друг от друга фиксаторами в виде крюк ев, а механизм натяжения выполнен в виде домкрата с пазом в головке. упора. Нв фиг. 1...

Номер патента: 1057735

Опубликовано: 30.11.1983

Авторы: Мыц, Пятов, Хармышев

МПК: F16L 3/00

Метки: опора, трубопровода

...материалоемкость опоры, обусловленная присутствием специальных элементов для связи сваи с контуром.Цель изобретения - уменьшение материалоемкости опоры при ограниченных поперечных деформациях трубопровода путем устранения элементов связи сваи с жестким контуром.Для достижения указанной цели в опоре трубопровода, включающей сваю и вертикально погружаемый в грунт жесткий контур, имеющий развитые в плоскостях сечений трубопровода лобовые стенки и установленный с возможностью взаимодействия со сваей, этот контур выполнен прямоугольным в плане и имеет внутренний продольный вдоль трубопровода размер, соответствующий продольному размеру сечения сваи,С целью обеспечения возможности передачи сваей на контур нагрузки от поперечной деформации...

Номер патента: 1057736

Опубликовано: 30.11.1983

Автор: Шубин

МПК: F16L 9/08

Метки: внутренним, железобетонная, защитным, напорная, покрытием, труба

...и подобным материалам ве:цества.Извести; Нолимержслезобетонная трли 1 с вн)рени)1 зацитнь( ИокГ)ытисм, Выполгенная с раст 1)хбнОЙ и втулочной (астяИ,в которой защитным покрытием защищены внутренние поверхности цилиндрической части, раструбной части и внешняя поверхность и торец втулочной части трубы. Стык трубопровода, смонтированного из этих труб также уплотнен резиновым кольцом.Наиболее близкой к предлагаемой по техниче(. кой сущности и достигаемому эффекту является железооетонная труба с внутренним защитным покрытием, содержащая раструбную и выполненную с кольцевым выступом втулочную части и уплотнительное 20 кольцо 2.Недостатком известных труб является подверженность уплотняющего стык резинового кольца воздействию агрессивной...

Номер патента: 1057737

Опубликовано: 30.11.1983

Авторы: Ивянский, Кузнецова, Лыков, Новоженин

МПК: F16L 9/08

Метки: бетонная, напорная, труба

...изготовления, трудоемкость технологических пере 30 делов и необходимость электрохимической защиты изделий.Цель изобретения - сокращение расхода стальной арматуры.Поставленная цель достигается тем, что в напорной бетонной трубе, включающей бетонный сердечник, предварительно напряженную арматуру и ее защитный слой, тело бетонного сердечника покрыто герметическим кожухом, по наружной поверхности которого навита арматура, выполненная из 40 материала, долговечность которого в 5 - 10 раз меньше долговечности бетона, например из алюмоборсиликатного стеклянного волокна или стеклопластика.На фиг. 1 показан полуфабрикат трубы (исходная конструкция); на фиг. 2 - на 45 порная бетонная труба (конечная конструкция, полученная в процессе эксплуатации...

Номер патента: 1057738

Опубликовано: 30.11.1983

Авторы: Калюжный, Лынник, Сакоян, Трусов, Шелухо

МПК: F16L 19/00

Метки: гайка, накидная

...свободное пространство перед ее торцом, соизмеряемое с размером закладных элементов.Цель изобретения - упрощение конструкции накидной гайки, технологии ее изготовления и монтажа в труднодоступных местах.Поставленная цель достигается тем, что в накидной гайке, содержащей корпус с осевым резьбовым отверстием и закладные элементы с захватами, установленные в сквозных продольных отверстиях, выполненных в корпусе и расположенных равномерно вокруг осевого резьбового отверстия, каждый закладной элемент выполнен в виде Г-образной скобы с боковым хвостовиком, а в корпусе выполнены продольные тангенциальные пазы, соединенные с упомянутыми отверстиями, имеющие выход на одну грань гайки и в каждом из которых расположен боковой хвостовик скобы....

Номер патента: 1057739

Опубликовано: 30.11.1983

Авторы: Воронов, Файн

МПК: F16L 37/12

Метки: замковое, соединения, цилиндров

...конструкции.Поставленная цель достигается тем, что в устройстве, содержащем стопорное кольцо, установленное с возможностью поворота в повторяющую профиль кольца проточку цилиндра, стопорное кольцо образовано из радиально установленных в проточке цилиндра дисков с лысками, соединенных закрепленной в пазах дисков кольцевой пружиной.На фиг. 1 изображено замковое устройство в положении перед началом сборки; на фиг. 2 - разрез А-А на фиг. 1; на фиг.3-,3 в варианты выполнения кольцевой пружины.Замковое устройство для соединения цилиндров содержит охватывающий цилиндр 1 и охватываемый цилиндр 2, в проточке 3 которого установлено стопорное кольцо, выполненное в виде дисков 4 с лысками 5, соединенных закрепленной в пазах дисков кольцевой...

Номер патента: 1057740

Опубликовано: 30.11.1983

Авторы: Патрушев, Созинов

МПК: F16L 55/02

Метки: гидравлических, давления, защиты, повышенного, сетей

...схема установки заглушек в системе; на фиг, 2 - разрывной болт до разрыва; на фиг. 3 - то же, после разрыва.Устройство содержит главную заглушку 1, установленную на обратном трубопроводе 2 гидравлической системы, и дополнительную опережающую заглушку 3, площадь рабочей поверхности которой превышает площадь рабочей поверхности главной заглушки. Обе заглушки закреплены разрывными болтами 4 с ослабленным калиброванным сечением. К дополнительной заглушке 3 по трубке 5 малого диаметра подводится та же рабочая среда, что и к основной заглушке 1, Трубка 6 предназначена для слива воды из полости 7 корпуса дополнительной заглушки 3 в канал 8 циркуляционной системы станции, Электроконтактный манометр 9 фиксирует изменение давления в корпусе...

Номер патента: 1057741

Опубликовано: 30.11.1983

Авторы: Генцлер, Матвеева

МПК: F16L 55/04

Метки: гашения, гидравлического, удара

...также наличием тяги, пронизывающей стенку напорного трубопровода,Цель изобретения - упрощение конструкции, повышение компактности и эксплуатационной надежности,Указанная цель достигается тем, что вустройстве для гашения гидравлического удара, содержащем корпус, установленный цазац 1 ицаемом трубопроводе, сливной трубопровод и поворотные пластины, корпус установлен телескопически на защищаемомтрубопроводе с возможностью осевого перемещения, а поворотные пластины размещены внутри корпуса по периметру и снабжены упорами.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - конструкция поворотной пластины в рабочем положении; нафиг. 3 - схема установки устройства.Устройство содержит корпус 1, внутрикоторого по периметру размещены...

Номер патента: 1059338

Опубликовано: 07.12.1983

Автор: Климов

МПК: F16L 37/12

Метки: соединения, труб

...истяжные элементы в виде зубчатогосектора храпового колеса и собачки,зубчатый сектор выполнен прямоугольным, а собачка в виде планки с отогнутой опорной частью и прямоугольным отверстием со скошенной задней 40поверхностью, причем опорной частьюсобачка входит в канавку затылочнойповерхности кольца трубы, а скошенной поверхностью отверстия соединенас зубчатым сектором. 45На фиг. 1 изображено соединение,разрез; на фиг. 2 - устройство, "видсверху.На торце трубы 1 закреплено кольцо 2, с пазом под уплотнительный эле мент 3, йаружная стенка 4 которогодлиннее внутренней и отбортована, ак торцу трубы 5 приварено кольцо 6 свыступом и канавкой 7 на затылочнойповерхности. К кольцу 2 приварены пластины 8 в виде зубчатых секторов, образующие: с...

Номер патента: 1060853

Опубликовано: 15.12.1983

Авторы: Климовский, Маланичева, Назаров

МПК: F16L 33/02

Метки: зажим, шланга

...шланга осуществляется за счет его сдавливания,что сопровождается приложением значительныхусилий и разрушающим воздействием зубцовна поверхность шланга, снижающим падеж.35ность работы зажима, при этом усилие непрепятствует возможному выскальзываниюшланга из зажима,Цель изобретения - упрощение конструкции и повышение надежности путем предотвра.. 40щения соскальзывания зажима со шланга врабочем положении.Указанная цель достигается тем, что в зажиме для шланга, содержащем деформирую.щий шланг элемент, выполненныи в видеч45чпланки с овальным отверстием, снабженнои 53; 2двумя упорными усиками, последние выпол.иены выступающими над плоскостью планкии расположены на малой оси симметрии ееовального отверстия, причем расстояние меж.ду концами...

Номер патента: 1060865

Опубликовано: 15.12.1983

Авторы: Рабинович, Шаров

МПК: F16L 3/20

Метки: виброизолирующая, опора, трубопровода

...опора трубопро.Вода, которая выполнена в виде плоской стой.,кости с отверстием для трубопровода, парыразмещенных по разные стороны стойки хому.тов и конусообразных связей хомутов со стойкой, составленных иэ натянутых между нимиотрезков каната 1,Однако, обеспечивая достаточно высокуювиброиэоляцию, опора нуждается в систематической поднатяжке канатных отрезков, в результате чего ее эксплуатационная надежностьневысока.Наиболее близким техническим решениемк изобретению является виброизолирующаяопора трубопровода, включающая охватывающий трубопровод кольцевой элемент на стой.ке 2),Недостатком известного технического рени.ния, не располагающего вибропоглощающимиматериалами, является невысокая вибрапогло.щающая способность.Цель...

Номер патента: 1060866

Опубликовано: 15.12.1983

Авторы: Батов, Тарасенко

МПК: F16L 11/10

Метки: трубопровод, электроизоляционный

...что в электроиэоляционном трубопроводе, содержащем внутреннюю электроизоляционную гибкую трубку .и упрочняющую,оболочку в виде последовательно установленных и взаимо действующих друг с другом металлических и электроизоляционных колец, со-. прягаемые поверхности колец выполнены сферическими. 50С целью повышения электрической прочности, наружныеповерхности электроиэоляционных колец, снабжены кольцевыми ребрами и выполнены выпуклыми.На чертеже изображен электроизоляционный трубопровод, продольный разрез.Электроизоляционный трубопровод состоит из внутреннеи электроизоляционной гибкой трубки (или шланга )1 6 О и упрочнякцей хлопчатобумажной оплетки 2, на которые установлены чередующиеся между собои металлическиеВНИИПИ Заказ 1000Филиал ППП...

Номер патента: 1060867

Опубликовано: 15.12.1983

Авторы: Бондаренко, Гулида, Обоянский, Табунщиков

МПК: F16L 27/02

Метки: соединение, трубопроводов, шарнирное

...сферический подшипник, кольцакоторого установлены на трубопроводеи в корпусе, и компенсатор, снабженоуплотнением в виде установленнойна трубопровОде втулки со сферической выпуклой поверхностью и вкладышем с ответной вогнутой сферическойповерхностью, подвижно размещенного в корпусе, причем втулка и вкладыш установлены с зазором между сферами, а компенсатор выполнен в видедиафрагмы, поджатой к кольцам сферического подшипника.На чертеже изображено шарнирноесоединение трубопроводов, разрез.Соединение состоит из вибрирующего трубопровода Ъ, на котором жесткозакреплены сферическая втулка 2.,исферический подшипник 3. Торцоваячасть подшипника 2 герметиэируетсяуплотнительными элементами 4 и 5,которые через диафрагму б прижимают-ВНИИПИ Заказ...

Номер патента: 1060868

Опубликовано: 15.12.1983

Автор: Домбровский

МПК: F16L 33/02

Метки: патрубком, соединение, шланга

...элементов 23 по известной технологии путем термообработки и пластической деформации при соответствующей определенной температуре. Так, например, внутренние.кольца 8 элементов 5 и б штампуют иэ титано-никелевого сплава прикомнатной температуре, структура которых находится в фазе аустенита, Кольца 8 штампуют так, что их внутренний диаметр меньше, чем наружный диаметр посадочного места. После чего кольца термообрабатывают при ступенчатой температуре: нагрев до 500 С и выдержка в течение 1 ч, затем быстрое охлаждение до 200-300 С с вью держкой 1,5-2 ч.После термообработки кольца охлаждают до температуры жидкого азота и раздают (расширяют) до тех пор, .пока внутренний их диаметр не станет на 4-8 больше наружного диаметра прокладки 10....

Номер патента: 1060869

Опубликовано: 15.12.1983

Авторы: Иванчик, Лапотько, Сопильняк

МПК: F16L 33/10

Метки: арматура, высокого, давления, концевая, рукава

...перемещение муфты относительно ниппеля вместе с рукавом, в результате чего наблюдается истирание внутреннего резинового слоя и проволочной навивки последнего, а также та, что величина обжатия рукава на ниппелене регулируется в зависимости от давления рабочей жидкости в процессе его эксплуатации.Цель изобретения - повышение долговечности соединения.25Указанная цель достигается тем, что в концевой арматуре рукава высокого давления, содержащий муфту, которая установлена с возможностью осевого перемещения относительна 30 ниппеля вместе с рукавом, и гайку, установленную на цилиндрическом участке ниппеля, на наружной поверхности муфты выполнены зубцы, у кото-, рых одна сторона перпендикулярна про .дальной оси соединения, а другая нак лонена...

Номер патента: 1060870

Опубликовано: 15.12.1983

Автор: Козин

МПК: F16L 37/08

Метки: быстроразъемное, соединение, трубопроводов

...- повышение надежности и быстрораэъемности соединения.Указанная цель достигается тем, что в быстроразъемном соединении трубопроводов, содержащем. штуцер и корпус, на котором размещены упор со стопорным кольцом, подпружиненная втулка и защелка с хвостовиками,вхо.дящими в канавку корпуса и взаимодействующими с корпусом по цилиндрической поверхности, между защелками в канавке корпуса установлены перегородки, канавки имеют в сечении форму прямоугольной трапеции, а защелки выполнены так, что их центр тяжести удален от оси корпуса на расстояние, большее радиуса цилиндрической по верхности.На Фиг. 1 изображено предлагаемое устройство, разрез .А-А на фиг, 2; на фиг. 2 - сечение Б-Б на фиг.1.Устройство состоит из корпуса 1 и 35 штуцера 2. На...

Номер патента: 1060871

Опубликовано: 15.12.1983

Авторы: Глебов, Гусев, Земляков, Парфенов

МПК: F16L 37/24

Метки: быстроразъемное, соединение, шлангов

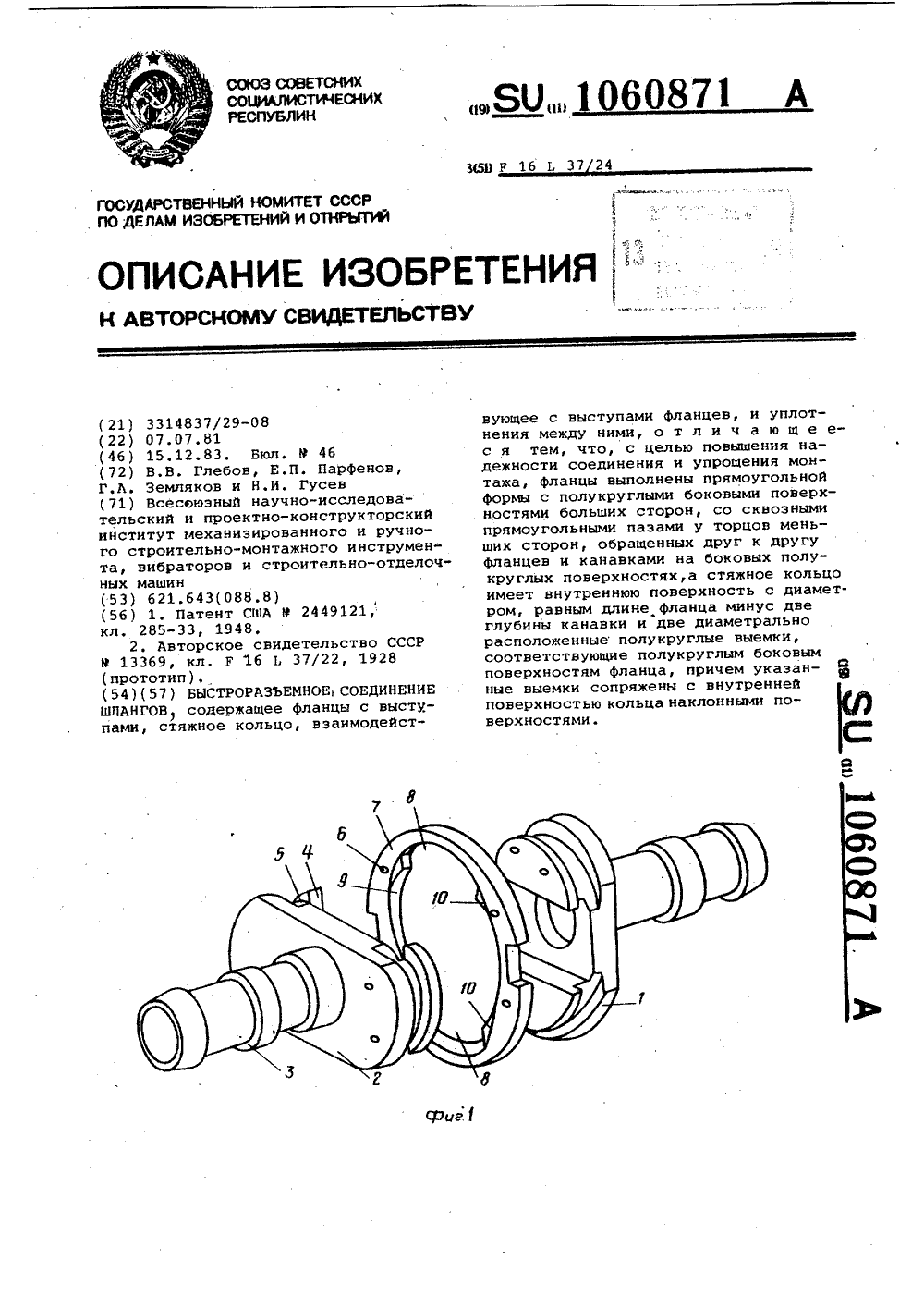

...- повышение надежности соединения и упрощения монтажа.ДЛя достижения этой цели в быстро- разъемном соединвии шлангов, содержащем фланцы с выступами, стяжчое кольцо взаимодействующее с выступами фланцев, и уплотнения между ними, фланцы выполнены прямоугольной Формы 55 с полукруглыми боковыьв поверхностями больших сторон,со сквозными прямоугольнымн пазами с торцов меньших сторен обращенных друг к другу фланцев и канавками на боковых полукруг- бО .,лых поверхностях, а стяжное кольцо имеет внутреннюю поверхность с диамет ром, равным длине Фланца минус две глубины канавки и две диаметрально расположенные полукольцевце выемки, у 5 соответствующие полукруглыми боковыми поверхностями фланца, причем укаэанные выемки сопряжены с внутренней...

Номер патента: 1060872

Опубликовано: 15.12.1983

Авторы: Васильев, Жунко, Носков, Острун

МПК: F16L 37/30

Метки: присоединения, трубопровода

...полый цилиндрический подпружиненный запорный клапанс упорным торцом и окнами на боковой поверхности для прохода среды,запорный клапан выполнен с внутренней перегородкой, образующей две полости с окнами и с прорезями наупорном торце, а в корпусе выполне на дополнительная внутренняя расточка с цилиндрическим выступом в зонеупорного торца клапана,На фиг. 1 изображено предлагаемоеустройство: справа - присоединенноек гидроизделию, слева - отсоединенное; на фиг. 2 - разрез А-А на Фиг.1.Устройство содержит корпус 1,снабженный внутренней расточкойбдля прохода рабочей жидкости, выступом б и уплотнительным элементом 2.Корпус жестко соединен с присоединительной муфтой 3, на которой надетокольцо 4 с рукояткой 5. В корпусвстроена пружйна 6 и...
