Номер патента: 1483161

Опубликовано: 30.05.1989

Авторы: Кроль, Марченко, Ханин

МПК: F16L 59/14

Метки: тормозное, трубоизоляционной, шпули

...разрез; на фиг. 2 сечение А - А на фиг. 1.Тормозное устройство шпули содержит установленную в подшипниках корпуса тормозного барабана 1 ось шпули 2 для рулонного материала, на которой закреплена планшайба 3 с установленными на ней на осях 4 балансирами 5, а на осях 6 тормозными колодками 7, взаимодействуюшими с тормозным барабаном 1. На одном конце балансиров 5 закреплены упоры 8, контактируюшие с тормозными колодками 7, а другой их конец снабжен стержнем 9 с нагрузочной пружиной 10, фиксированной на упоре 11, жестко закрепленном на планшайбе 3. На стержне 9 имеется регулировочная гайка 12.Устройство работает следующим образом.Усилие натяжения ленты обеспечивается тормозным моментом, создаваемым прижатием тормозных колодок 7,...

Номер патента: 1484301

Опубликовано: 30.05.1989

Автор: Карл

МПК: F16L 17/02

Метки: муфта, трубная

...установлена подвижнаяя радиальном направлении шарнирнаяось б,Форма направляющего Фланца 17 выбрана такой, что он по достижении положения закрытия входит в кольцевуюпроточку 15, При этом одновременномогут происходить его осевое и радиальное его перемещения, Направляющий Фланец 17 выполнен с радиальнонаправленным наружу и служащим в качестве концевого упора выступом 20,с которым взаимодействует шарнирнаяось 9 с кольцевой канавкой 15 по достижении положения закрытия. Направляющий Фланец 17 может иметь такиеразмеры, что этот концевой упор восновном действует лишь в окружномнаправлении, тогда как в радиальномнаправлении имеется некоторый люфтдля того, чтобы обеспечить возможность самоюстировки между незамкнутыми оболочками 3 и 4,...

Номер патента: 1490376

Опубликовано: 30.06.1989

Авторы: Вельчев, Вислобицкий, Дорошенко, Желудков, Лысенко, Сумароков

МПК: F16L 1/028

Метки: балластировки, траншее, трубопровода

...Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 Изобретение относится к строительству и может найти применение при прокладке магистральных трубопроводов.5Целью изобретения является обеспечение загрузки контейнеров из гибких полотнищ нагребанием в них грунта бульдозером без повреждения им продольной кромки полотнищ путем раэ О мещения их закрепленных продольных кромок ниже бермы траншеи. На чертеже изображен балластируе-. мый трубопровод, вид в аксонометрии, 15Способ балластировки трубопровода в траншее заключается в размещении на бермах, стенках и дне траншеи 1 гибких полотнищ 2, рассредоточенной 20 установке на трубопроводе 3 седло- видных утяжелителей 4 из железобетона с эащемлением ими...

Номер патента: 1492120

Опубликовано: 07.07.1989

Авторы: Барышев, Володин, Нехорошев

МПК: F16L 23/02

Метки: групповое, соединение, фланцевое

...расположенных между фланцами, Уплотняющая прокладка 6 установлена между принарным фланцем 3 и принарным кольцом 7, Для разворота свободного фланца 1 относительно Фланца 2 служат рычаги 8. При соединении фланцев н пакет рычаги 8 объединяются тягами 9, фиксируемыми в рабочем положении фиксатором 10.Соединение работает следующим образом.Болты 4 пропускают через свободный фланец 1, кулачки 5 и приварной фланец 2, Сборку соединения болтами 4 осуществляют с обеспечением зазора между кулачками 5 и приварным фланцем 2 в 2-3 мм. Труба с приварным кольцом 7 заводится н отверстие свободного фланца 1 до контакта с прокладкой 6. Затем Фланец 1 понорачивается относительно Фланца 2 при 20 25 30 35 40 45 помощи рычагов 8 по часовой стрелке. При этом...

Номер патента: 1492149

Опубликовано: 07.07.1989

Автор: Сафаров

МПК: F16L 1/028

Метки: грунтах, зонах, повышенной, подземного, прокладки, просадочных, сейсмичностью, трубопровода

...э149Изобретение относится к строительству и может быть использовано при сооружении магистральных трубопроводов в просадочных грунтах и в зонах с повышенной сейсмичностью,Цель изобретения - повышение эксплуатационной надежности трубопровода путем создания дополнительных опорных площадок и укладки трубопровода в виде пространственной ступенчатой спирали,.поглощающей сейсмические колебания.На фиг, 1 изображена схематически траншея с трубопроводом,смонтированным ступенчатой спиралью, аксонометрия; на фиг. 2 - разрез А-А на фиг. 1.Отрывают траншею 1 с дном 2 и расширяют ее с обраэоващем полок 3 и 4, после чего укладывают трубопровод 5, который образует ступенчатую спираль, в плане уложенную "змейкой" и последовательно опирающуюся в местах...

Номер патента: 1492150

Опубликовано: 07.07.1989

Авторы: Алексеев, Сисюкин

МПК: F16L 5/02

Метки: здания, мобильного, проходка, стенку, трубопровода

...которая ложится на упругуюпрокладку 5. Над трубой 1 расположена огибающая ее сверху обечайка 6в форме полуцилиндра со щитком 7,выполненным ца конце обечайки, расположенным внутри здания, Циток имеетразмеры, превышающие размеры окна 3,и прикреплен к внутренней сторонестенки 4. На наружной плоскости щитка7 имеется козырек 8, сопрягающийсяс обечайкой 6 и прикрывающий сверхунижнюю кромку окна 3.Второй конец обечайки 6 выступаетс наружной стороны стенки 4 и имеетбурт 9, охватывающий трубу 1 с малымзазором.За буртом 9 под обечайкой 6 натрубе 1 расположен кольцевой выступ,образованный, например, кольцом 10 изэластомера, надетым на трубу,Проходка трубопровода работаетследующим образом,При монтаже трубу 1 укладывают цапрокладку 5, Затем изнутри...

Номер патента: 1492151

Опубликовано: 07.07.1989

Авторы: Васильковский, Грум-Гржимайло, Евтуховский, Томко, Хрипунов, Ционский, Шмурнов

МПК: F16L 9/08

Метки: железобетонная, напорная, стальным, труба, цилиндром

...1 поребрам 2 цавивают поперечную предварительно напряженную арматуру 3 и наносят наружный защитный слой 4 бетона.Пределы отношений вьц оты выступа и его ширины соответственно 0,2-0,3 и 1,4- от толщины защитного слоя бетона обоснованы следующими причина ми, Менее, чем трехзаходцые выступы не целесообразно выполнять из условия необходимости увеличения трещицостойкости трубы по сравнению с известным, а более десяти заходов прак тически невозможно выполнить иэ-за нарушения цельности стальной ленты при ее сворачивании в трубу через улитку. Увеличение высоты выступа сверх 0,3 толщины наружного слоя55 бетона приводит к такому утоцецию (вьгтяжки) стального листа, что нарушается его целостность, а также возросшее сопротивление, це позволяет...

Номер патента: 1492152

Опубликовано: 07.07.1989

Авторы: Лапоткин, Николаев, Новиков, Суханов

МПК: F16L 11/04

Метки: стержневой, трубчатый, элемент

...например резьбового, относительно конической втулки повысить надежность трубчатого стержневого элемента,За пределами указанных для конусности и размеров прорезей соотношений положительный эффект резко ухудшается. При конусности большей чем1:7 происходит значительный изгибэлементов композиционного стержня,образованных прорезями на его торцах, что приводит к преждевременномуисчерпыванию несущей способноститрубчатого стержневого элемента принагружении его эксплуатационными нагрузками. При конусности меньшей чем1:15 система композиционный стерженьконцевая арматура становится геометрически изменяемой уже при незначительном уровне эксплуатационныхнагрузок, т.еизменение конфигурации системы происходит не эа счетдеформаций входящих в нее...

Номер патента: 1492153

Опубликовано: 07.07.1989

Авторы: Парамонов, Сахно

МПК: F16L 13/00

Метки: муфтового, неметаллических, преимущественно, соединения, стеклянных, труб

...элемента 3 Т-образной формы, и на него надвигается трубка из цельновязаного текстильного материала 2, внутренний диаметр которой больше наружного диаметра элемента 3(фиг. 1). Трубка 2 с помощью паровой камеры (не показана), охватывающей место стыка, или просто пара, подаваемого от любого автономного или централизованного источника, нагревается до 90"100 С, усаживается от диаметра Т-образного уплотнительного элемента и диаметра труб, плотно обжимая их с образованием муфты (фиг. 2). Далее текстильный материал трубки 2 пропитывают путем напыления с помощью форсунки 4 (фиг. 3) или нанесением кистью, или любым другим способом связующим веществом 5, которое, проникая внутрь пористой структуры материала и проходя через него насквозь,...

Номер патента: 1492154

Опубликовано: 07.07.1989

Авторы: Загиров, Калачев, Кудряшов

МПК: F16L 13/11

Метки: внутренней, металлических, оболочкой, соединения, термопластичной, труб

...6 частично вдавливается в прорези концов труб 3, Подготовленные таким образом трубы располагают соосно и скрепляют сваркой 8 полумуфты 4 между собой. Внутренняя оболочка 2 и слой 6 термопластичного материала, защищенные от прямого воздействия сварочной дуги стенкой металлических труб 1 и воздушными прослойками в зазорах между элементами конструкции соединения, расплавляются теплом разогретых металлических деталей. В результате воздействия тепла, упругих сил разрезанных и сдеформированных концов металлических труб 1 и втулок 5 расплавленный термопластичный материал течет, заполняет зазоры в конструкции соединения и сваривается, После охлаждения термопластичного154 5 1492 материала в зоне соединения образуется армированная металлом...

Номер патента: 1492155

Опубликовано: 07.07.1989

Авторы: Бородина, Бочков, Лямин, Разов, Самойлов, Чернявский, Шамсутдинов

МПК: F16L 13/14

Метки: сборки, соединений, термомеханических, трубопроводов

...характеристиками, практически не изменяющимися при нагревесоединения до температуры отжига, например трубопровод из нержавеющейстали типа Х 18 Н 10 Т. шение степени восстанавливаемости на 3-57), т.е. площадь реально контактирующей поверхности муфты и трубопровода, а следовательно и герметичность, увеличиваются (фиг. 5).Муфта обжимает трубопровод, механические характеристики материала которого изменяются (уменьшаются) при нагреве до температуры отжига, например трубопроводы иэ сплавов на основе алюминия или меди.В этом случае в процессе отжига материал трубопровода по сравнению с противодействием при комнатной температуре оказывает менее жесткое противодействие (материал переходит в область пластичности). За счет отжига происходит...

Номер патента: 1492156

Опубликовано: 07.07.1989

Автор: Садовников

МПК: F16L 17/02

Метки: быстроразъемное, пластиковых, соединение, труб

...кольцо 5 сжимается ивходит в проточку 8 втулки 4, после 40чего досыпают втулку 4 до местанахождения второго овального отверстия в стягивающей полумуфте 7 иснова поворачивают полумуфту 7 на90 , пружинное кольцо 5 при этом раэ-,15ожимается и соединяет коническуювтулку с одним из концов трубы 1 или2 (фиг, 2),В целях создания постоянного подпружинивающего усилия для повышения надежности прилегания уплотнительного кольца 6 к коническому раструбу 3 соединяемых труб 1 и 2 разрезное овальное пружинное кольцо (фиг. Ь) имеет в плоскости, перпендикулярной наибольшему диаметру кольца Р радиусную форму, образованную радиусом К, и может работать как пружина сжатия в осевом направлении.Разъединение труб 1 и 2 осущестовляется поворотом на 90 стягивающих...

Номер патента: 1492157

Опубликовано: 07.07.1989

Авторы: Гайлитис, Легздиньш, Пакалныньш

МПК: F16L 19/00

Метки: гофрированных, пластмассовых, соединение, стыковое, труб

...при строительстве осушительных и осушительно-увлажнительных систем на мелиорируемых землях,Цель изобретения - повышение надежности соединения достигается за счет упрощения монтажа, обеспечивающего стыковку труб.На чертеже показано предлагаемое соединение, продольный разрез.Стыковое соединение гофрированных пластмассовых труб содержит стяжную муфту 1 с нажимными кольцами 2, имеющими резьбу 3, Нажимные кольца 2 выполнены с продольным разрезом 4 и на своей внутренней поверхности имеют кольцевые выступы 5. Стяжная муфта 1 в средней части имеет направленные в обе стороны уплотнительные конусы 6. На внешних концах нажимных колец 2 выполнены фиксирующие вырезы 7 и оии одеты на концы стыкуемых труб 8 и 9.Стыковое соединение гофрированных...

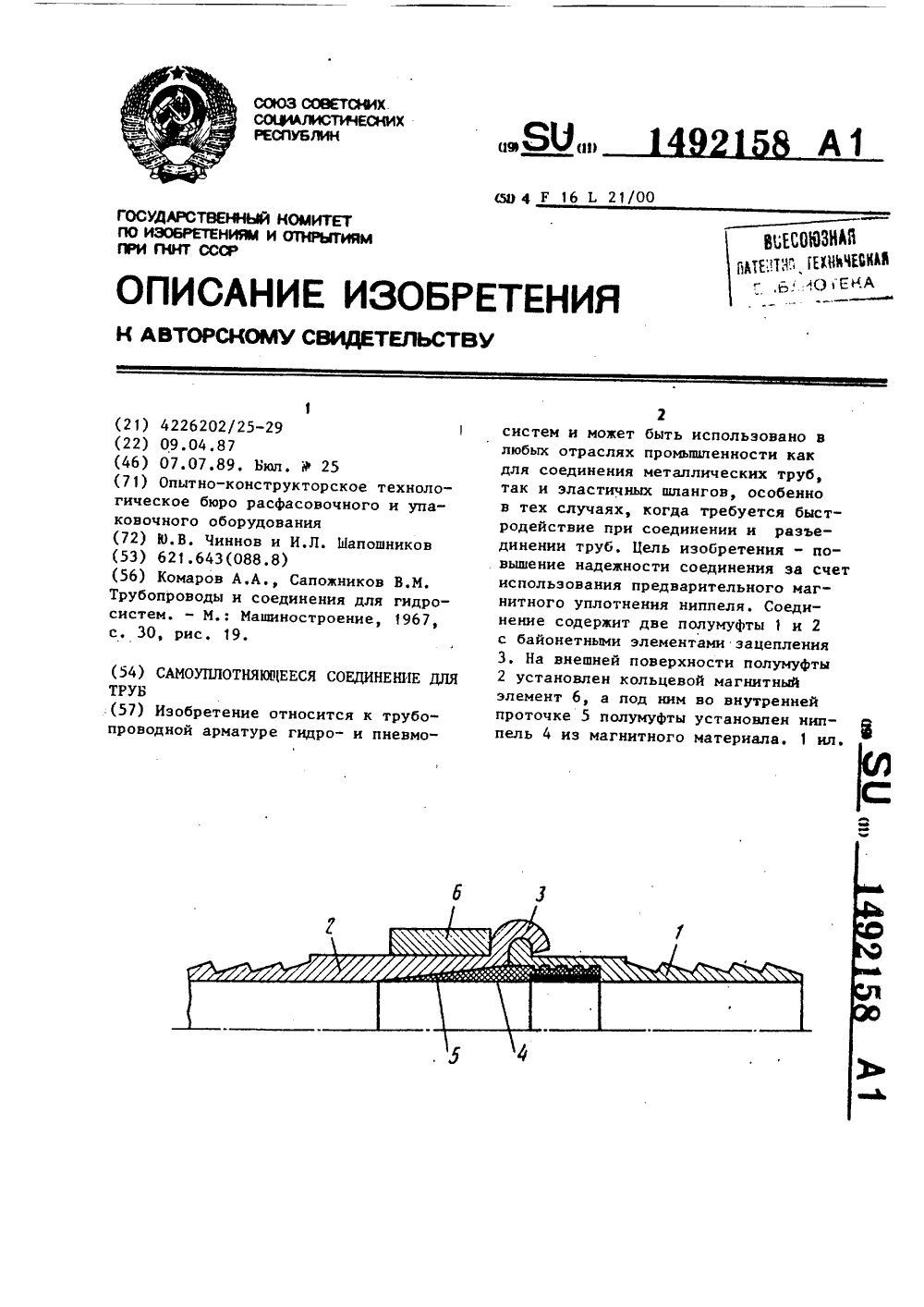

Номер патента: 1492158

Опубликовано: 07.07.1989

Авторы: Чиннов, Шапошников

МПК: F16L 21/00

Метки: самоуплотняющееся, соединение, труб

...5. 25 Составитель М. ГригоренкоТехред Л.Сердюкова Корректор Т. Колб Редактор М. Бланар Заказ 3859/41 Тираа 721 ПодписноеВНИИПИ Государственного комиТета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к трубопроводной арматуре гидро- и пневмосистем и может быть использовано в любых отраслях промышленности как для соединения металлических труб, так и эластичных шлангов, особенно в тех случаях, когда требуется быстродействие при соединении и разъединении труб. 10Цель изобретения - повышение на,цеаности соединения за счет использования предварительного магнитного уплотнения ниппеля.На чертеже показано...

Номер патента: 1492159

Опубликовано: 07.07.1989

Авторы: Баклагин, Богерук, Данильченко, Мейксон, Михальченков, Попов, Сюзев

МПК: F16L 27/08

Метки: быстроразъемное, соединение, труб

...колец, установленных в.кольцевых канавках 6 и 7.При этом расстояние 1, между кольце1492159 выми канавками утолщенной части трубы составляет 0,9-0,98 длины 1 цилиндрической части подпружиненных элементов 55Соотношение между 1 и 1 выбрано исходя из расчета необходимого положения замкового устройства, гарантирующего надежную сборку соединения.Узлы 1, 2, 8 могут быть изготовле ны штамповкой. При этом высота утолЩенной части трубы должна быть равной высоте цилиндрической части подпружиненных элементов 5. В случае использования соединения в темное время су ток или в затемненных местах на пружинные кольца, устанавливаемые в канавках 6 и 7, могут быть нанесены люминофоры или световозвращающие покрытия. Быстроразъемное соединение работает...

Номер патента: 1492160

Опубликовано: 07.07.1989

Автор: Дейнеко

МПК: F16L 33/04

Метки: закрепления, шлангов

...всего устройства концы проволок загибают на р петлю. 1 з.п. ф-лы, 2 ил. женная цилиндрическим выступом 6,установленным на оси перпендикулярноее оси, на котором установлено поворотное кольцо 7. Последнее охваченосвободными концами проволок 8 и 9,скрепленными друг с другом посредством скрутки 10. Проволочный хомут4 охватывает шпанг 11, одетый наниппель 02. Для удобства в работегайка 5 снабжена рукояткой 13. Устройство для закрепления шланговиспользуют следующим образом. Скрученные концы проволок 8 и 9,накинутых на шланг 11 хомута 4,одеваются на ролик 7, а наконечник2 упирается в петлю 3. Ввинчиваявинт 1 в гайку 5, проводят затяжку1492160 1 Ю г.1 гЛ оставитель В. Красноехред Л.Сердюкова ьскийКорректор Т. Ко Редактор М. Ыланар акаэ...

Номер патента: 1492161

Опубликовано: 07.07.1989

Авторы: Башков, Голубкин, Загребельный, Зубенко, Кошевой

МПК: F16L 33/22

Метки: высокого, давления, неразъемного, рукавов, сборки, соединения

...части с дном, а избыток металла вытесняют в радиальном направлении от центра к периферии.Соединение рукавов высокого дав ления содержит накидную гайку, шланг с ниппелем и сопряженную с ним муфту 4 длиной 60 мм с внутренним диаметром 23 мм и заходной частью диаметром 25,5 ми. Муфта 4 своей донной частью 30 толщиной 2 мм заходит в кольцевую канавку шириной 3,0 мм ниппеля 3, Соединение рукавов высокого давления имеет эоны силовой заделки длиной 16 мм, герметизации длиной 21 мм и разгрузки от отгибающих моментов длиной 12 мм.Муфта 4 снабжена восемью ребрами 10 жесткости, начинающимися от края кольцевой канавки где высота ребра 10 составляет 0,2-0,3 мм, продолжающимися до участка сопряжения цилиндрической части с дном и выходящими...

Номер патента: 1492162

Опубликовано: 07.07.1989

Авторы: Андреев, Бречалов, Калмыков, Чермошенцев, Шилов

МПК: F16L 33/22

Метки: высокого, давления, заделки, концевой, рукава

...углубления 14;0- диаметр углублений 12 и 13;Ом - наружный диаметр муфты;(р - толщина наружного слоя резины в свободном состоянии;8 - толщина стенки рукава высокого давления в свободномсостоянии;К - величина гарантированногоподжатия, определяемая изусловия К = 0,13. 20 формула изобретения Способ концевой заделки рукававысокого давления, заключающийся в25 том, что на наружной поверхности ниппеля выполняют проточку для фиксациимуфты и последовательно расположенныекольцевые проточки трапецеидальногосечения с двумя различными длинами30 обращенных наружу больших оснований,причем проточки с меньшей длиной основания выполняют в зоне герметизации, а проточки с большей длиной основания - в зоне силовой заделки,с конца рукава удаляют наружный...

Номер патента: 1492163

Опубликовано: 07.07.1989

Авторы: Богатырев, Комар, Портной

МПК: F16L 37/10

Метки: быстроразъемное, соединение, стыковое, труб

...элемента выбраны расчетным путем с учетом, что увеличение угла свыше 15 приводит к неоправданному увелио,ченйю распорных усилий, а выполнение угла менее 54 может привести к потере устойчивости уплотнительного элемента 3. 15Соединение содержит также удерживающее устройство, выполненное в виде кулачковой сцепной муфты с полумуфтами 6 и 7. Каждая полумуфта образована жестко закрепленными (при О варенными) на стыкуемых концах 1 и 2 труб отдельными кулачками.Кулачки полумуфт 6 и 7 имеют радиальные выступы 8 и 9, между которыми установлено в распор разрезное 25 упругое кольцо 10. В теле кулачковых полуиуфт выполнено радиальное отверстие 11 для облегчения съема .упругого кольца 10,При монтаже трубопровода уплотнительный элемент 3 устанавливают...

Номер патента: 1492164

Опубликовано: 07.07.1989

Автор: Дячок

МПК: F16L 37/08

Метки: разборки, раструбных, сборки, трубопроводов

...взаимодействующиес рейками 4, таким образом создается усилие, стягивающее трубы. Манжета 9 входит в раструб 12 и раздвигает своей конусной частью пружинное стопор 5 иое кольцо 16, которое, сжимая микропористую подкладку 15, размещается в кольцевой канавке 14. При дальнейшем поступательном движении манжеты 9 ее цилиндрическая часть проходит мимо пружинного стопорного кольца 16, после чего оно, сжимаясь, заходит за кольцевой уступ 10 и фиксирует соединение трубопроводов в собранном виде.Для разборки соединения трубопроводов на него устанавливают сначала . -. разъемную втулку 18 так, что ее конусная часть 21 направлена в кольцевую щель между манжетой 9 и раструбом 12, Затем на раструб 12 устанав ливают захват 2, а на кольцевой выступ 19...

Номер патента: 1492165

Опубликовано: 07.07.1989

Автор: Скрипица

МПК: F16L 37/12

Метки: разъемное, соединение, трубопроводов

...поверхностями ниппеля 1 и обоймы 4. Эта сила трения (при наличии давления в трубопроводе) будет также препятствовать саморазборке соединения даже при отсутствии фиксирующего цилиндрическо 45 го ролика 6 (до определенной величины растягивающего ниппеля усилия), т.е. в некоторых случаях предлагаемое соединение может применяться даже беэ ролика Ь.При разъединении трубопроводов давление среды в них сбрасывается и гибкий трубопровод, насаженный на ниппель, захватывается одной рукой с поворотом ролика 6 большим пальцем на себя (показывается в тонких линиях) с последующим смещением штуцера 1 вдоль штуцера 2 до полного извлечения его из обоймы 4При жестком креплении ниппеля 2 к трубопроводу упомянутые операции можно осуществлять одной...

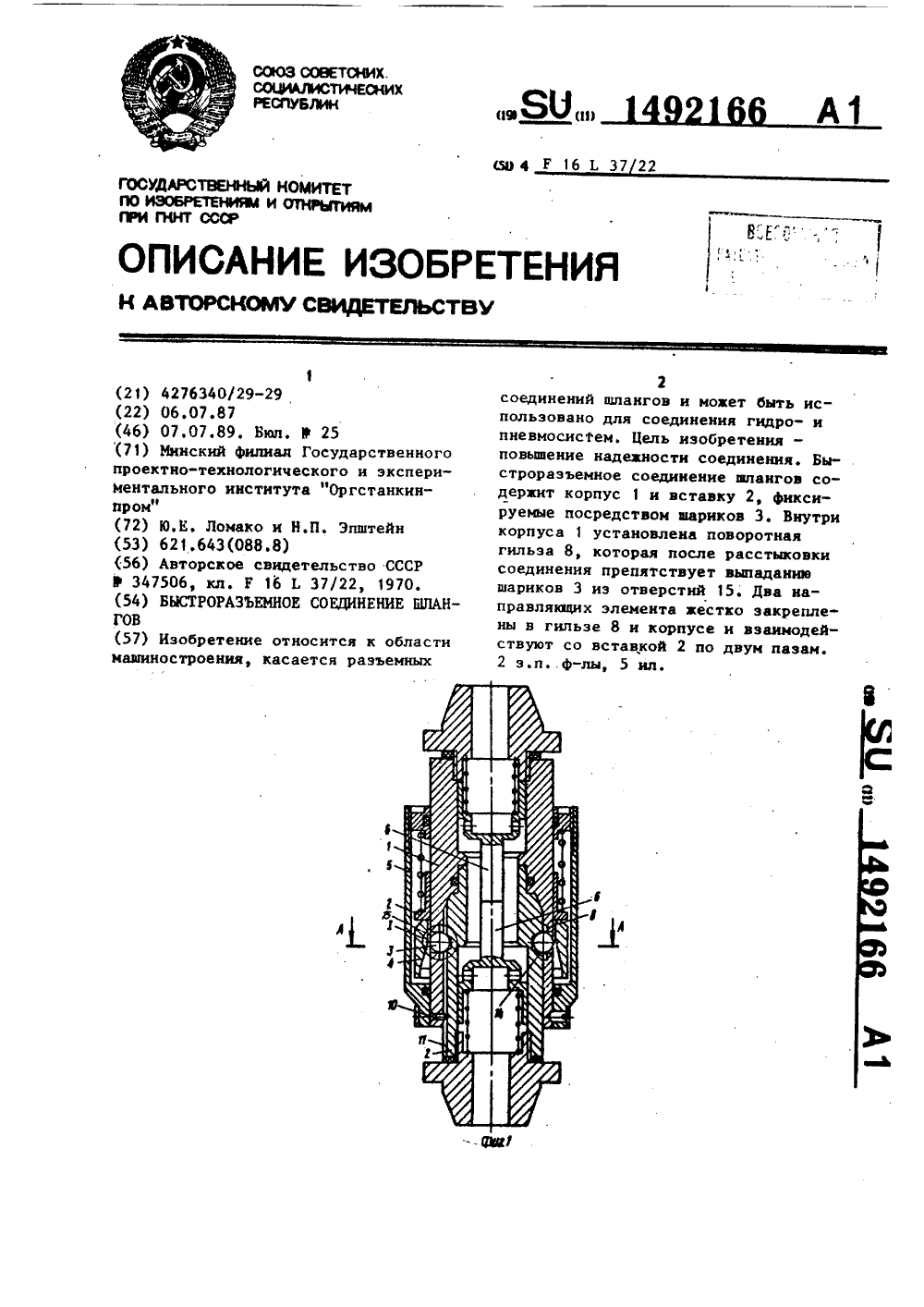

Номер патента: 1492166

Опубликовано: 07.07.1989

Авторы: Ломако, Эпштейн

МПК: F16L 37/22

Метки: быстроразъемное, соединение, шлангов

...обойму 5, подпружиненные клапаны 6, установленную в кольцевойканавке 7 гильзу 8 с первым направляющим элементом 9, второй направляющий элемент в виде штифта 10, эакрепленного в корпусе 1. На вставкевыполнены пазы 11 и 12, В гильзе 8выполнены два окна 13, во вставке 2 -канавка 14, а в корпусе 1 - два отверстия 15. 30Ьыстрораэъемное соединение работает следующим образом.При стыковке соединения вставку2 вводят в корпус 1, устанавливаяштифт 10 в пазу 11. Дальнейшее осевое перемещение вставки 2 приводит35к тому, что элемент 9 входит в паз12 и, взаимодействуя с ним, поворачи"вает гильзу 8 на заданный угол доустановки окон 13 напротив шариков 3, 40Под воздействием подпружиненной втулки 4 шарики 3 выталкиваются в канавку 14 вставки 2 и...

Номер патента: 1492167

Опубликовано: 07.07.1989

Авторы: Евстратов, Филатов, Шикалов, Юрченков

МПК: F16L 37/22

Метки: быстроразъемное, соединение

...(регули руемый упор) 22, пружина 23, регулировочная гайка 24 и буферный механизм 25. Буферный механизм 25 состоит из упорной гайки 26 со стопорным винтом 27, дисковых пружин 28 и разделительных шайб 29, 50Ыыстроразъемное соединение работает следующим образом.В исходном положении в муфте 3 конусный элемент 21 через упорную втулку 22 пружиной 23 пэцжимается55 к уступу 30 и обойма 14 относительно корпуса 13 в осевом направлении расфиксирована (ограничена лишь.в перемещении). Для приведения соединения в состояние состыковки обойма 14 отводится в сторону буферного механизма 25, выступ 18 скользит вдоль паза 19, а затем при повороте обоймы 14 относительно корпуса 3 фиксируется в боковой выемке 31 паза 19 посредством осевого усилия буферного...

Номер патента: 1492168

Опубликовано: 07.07.1989

Автор: Дегтев

МПК: F16L 37/22

Метки: быстроразъемное, соединение, трубопроводов

...5, а ле 35 вый конец взаимодействует с внутренней опорной поверхностью отверстия 11 для предотвращения возможности выпадания стонорного элемента 12 из отверстия 11 в стенке наружного патрубка 1.Соединение работает следующим образом.При введении внутреннего патрубка 3 в наружный патрубокпроисходит поворот стопорного элемента 12, при этом правая часть его полностью находится в отверстии 11 в стенке наружного патрубха 1. Б результате чего бурт 14 подвижкой подпружиненной втулки 5, которая перемещается вместе с внутренним патрубком 3, свосвободно проходит над правым концом стопорного элемента 12. При дальнейшем перемещении внутреннего патруб 55 ка 3 до взаимодействия упорного буртика 6 с торцом наруаного патрубка 1 стопорный элемент 12...

Номер патента: 1492169

Опубликовано: 07.07.1989

Авторы: Мехтиев, Тазеев

МПК: F16L 37/24

Метки: гидроразъем

...расстыковка магистрали, передающей жидкую среду малых объемов, скоростей, в частности в устройствах для электрофореза, протекающего в условиях микрогравита р цииЦель изобретения - упрощение конструкции и повышение качества злектрофоретического процесса за счет изменения процесса стыковки. 15На фиг. 1 изображен полураэъем; на фиг. 2 - гидрораэъем в состыкованном положении, разрез; на фиг. 3 то же, с уплотняющей прокладкой, разрез. 20Гидроразъем состоит из двух полу- разъемов, каждый из которых содержит направляющий элемент 1, штуцер 2, проточный канал 3, подпружиненный скользящий по направляющей клапан шторку 4, пластинчатую пружину 5, упор 6 и уплотняющую прокладку 7 на направляющей. В разомкнутом состоянии клапан-шторка 4 плотно...

Номер патента: 1492170

Опубликовано: 07.07.1989

Авторы: Ершова, Немов, Шунайлов

МПК: F16L 37/30

Метки: соединения, трубопроводов

...для соединения трубопроводов содержит два стыкуемых между собой с помощью накидной гайки 1 корпуса 2 и 3, в одном из которых смонтирован с воэможностью перемещения по направляющей 4 под действием пружины 5 ступенчатый клапан 6, а в дру гом шток клапана 7 закреплен в полой втулке 8, которая связана штиФтами 9 через продольные пазы 10 с .кольцом 11, размещенным в полой нажимной гайке 12, которая способна перемещаться при навинчивании на корпус. Устройство при расстыковке работает следующим образом.При перемещении гайки 12 по реэь 35 бе вправо возникающее при этом усилие через кольцо 11, штифты 9 передается на втулку 8 и жестко связанный с ней клапан 7, который, перемещаясь внутрь корпуса 3, отсекает в нем жицкость, а ступенчатый...

Номер патента: 1492171

Опубликовано: 07.07.1989

Авторы: Камерлохер, Лупин, Сельницын

МПК: F16L 43/00

Метки: биметаллическое, износостойкое, колено, трубное

...связью по всей межслойной поверхности колена.П р и м е р. Была изготовленапартия иэносостойких биметаллических40 трубных колен диаметром 159 х 10наружный слой которых выполнен йэ малоуглеродистой стали марки Ст.10, а внутренний - из закаленного высокоуглеродистого сплава, имеющего объеемное содержание углерода, равное 3,2; 3,8; 4,3 и 5,2 ь. Внутренний наплавленный слой биметаллических носостойкости и долговечности колена при абразивном изнашивании за счет уменьшения интенсивности износа.На фиг, 1 представлена конструкция износостойкого биметаллического трубного колена; на фиг, 2 - разрез А-А на фиг. 1, 15Износостойкое биметаллическое колено содержит наружный слой 1, выполненный из малоуглеродистой стали, и внутренний...

Номер патента: 1492173

Опубликовано: 07.07.1989

Авторы: Антошко, Безродный, Волков, Нестеровская

МПК: F16L 55/04, F28D 15/02, F28F 23/00 ...

Метки: противокавитационное, трубопровода

...встречных взаимодействиях. Ввидупотери части энергии кавитационныхволн в центральной области потокатранспортируемой жидкости уменьшаетсяразрушающее воздействие кавитационных волн на стенку трубопровода 1,Режим работы устройства регулируется изменением расхода охлаждающей среды Ь вертикальной части 5 резервуара 2,Формула изобретения Составитель С.КудиновТехред М,Дидьк Корректор И,Муска Редактор Л.Зайцева Заказ 3860/42 Тираж 71 ПодписноеВНАПИ Государственного комитента по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Изобретение относится к машиностроению и может быть использовано в отраслях промышленности для защиты внутренней...

Номер патента: 1492174

Опубликовано: 07.07.1989

Авторы: Валеев, Ермилин, Муров, Танатаров

МПК: F16L 55/124

Метки: перекрытия, трубопровода

...камеры 1, заполненной 15Ферромагнитной жидкостью, механизма2 вывода ее в трубопровод 3, ка котором установлен источник 4 магнитного.поля (например, постоянные магкиты),Герметиэирующая камера имеет .рорму выпукло-вогнутой линзы, обращенной вогнутой стороной навстречу потоку перекачиваемой среды, что упрощает раскрытие камеры (т.е. приведение ее в рабочее положение) под воздействием скоростного напора перекачиваемой среды, 11 ри небольших величинах скорости напора или же при пустом трубопроводе раскрытие камеры 1осуществляется управляющим элементом5, выполненным, например, в ниде надувной шарообразной оболочки, имеющейс герметизирующей камерой 1 общуюстенку, Осевой сдвиг герметизирующейкамеры под скоростным напором перекачиваемой среды...

Номер патента: 1492175

Опубликовано: 07.07.1989

Автор: Рашковский

МПК: F16L 59/00

Метки: изоляции

...гранул укладывают эластичные листы пиротехнической ком/ позиции. Затем опять засыпают слой гранул и,уплотняют его, а поверх ук 1 ладывают листы пиротехнической композиции. Такую многослойную изоляцию, состоящую попеременно из предвспенен- Е ных гранул полистирола и эластичных листов пиротехнической композиции, выполняют до верха установленной штатной зашинки. При укладке пиротехнической композиции создают межслойные перемычки из этой же пиротехнической композиции, которые обеспечивают непрерывный процесс горения этой композиции по всей высоте изоляционного слоя.После выполнения подготовительных работ воспламеняют пиротехническую композицию, Композиция может быть, например, следующего состава, мас.%: пай порошковое железо 75-63,...
