Номер патента: 1642186

Опубликовано: 15.04.1991

Авторы: Алабовский, Кравчук, Мельниченко, Модло, Русаков, Сахацкий, Урда

МПК: F16L 53/00

Метки: камера, теплофикационная

...надежности работы камер бесканвльных тепло- проводов в.условиях вечно 9 мерзлоты.На фиг; 1 изабражеиа теплофикационная камера, общий вид; на фиг; 2- сечение А-А на фиг. 1.; на фиг. 3 - сечЕние Б-Б на фиг. 1; нафиг. 4 -сечение В - В на фиг, 1,Теплофикационная камера 1 сострит иэжелезобетонных секций:2, в которых расположены,отверстия 3, 4 для авода в камеру трубопроводов., 8 перекрытиях камеры устанавливаются люки 5. В боковых панелях секций 2 установлены жестко соединенные между собой охлаждаемые каркасы, состоящие из арматурных прутьев:6 и герметичных трубок 7, заполненных хладагентом, Трубки 7 установлены таким образом, что их испарительная часть:расположена в панелях камеры, а конденсаторная выведена наружу.Охлаждение...

Номер патента: 1642187

Опубликовано: 15.04.1991

Авторы: Клюк, Кутуков, Салюков, Степанюгин, Шевлюк

МПК: F16L 55/16

Метки: перекрытия, трубопровода

...элементы 4. При этомзастежки 12 за счет упругости обеспечивают плотное прилегание элементов камеры 15на любом стандартном диаметре трубопровода. На этом процесс монтажа единогоохлаждающего контура заканчивается иприступают непосредственно к перекрытию трубопровода, Для чего в устройство 20через шланг 6 для подвода хладагента начинают подавать, например, жидкий азот,имеющий т. кип. -196 С. Азот через штуцер7 входит в эластичную оболочку 3, выполненную из хладостойкого материала,напри-. 25мер капрона, и раздувает ее. Давление воболочке 3 поддерживается немного превышающим давление продукта в трубопроводе 1.Часть азота, испаряясь, диффундируетсквозь стенку оболочки 3 и охлаждает 30продукт изнутри за счет конвекции, одновременно идет...

Номер патента: 1643845

Опубликовано: 23.04.1991

Авторы: Будницкий, Галинтовский, Иванов, Иванова

МПК: B65G 51/18, B65G 53/52, F16L 21/02 ...

Метки: секций, соединения, транспортного, трубопровода

...установлена наружная вакуумирующая полумуфта 3 со стенками 4 и 5 (фиг. 2), которые образуют Т-образную канавку с просверленными в дне канавки отверстиями.На транспортной трубе 6, соединяемой с трубой 1, плотно посажена полумуфта 7, которая имеет две. эластичные мягкие стенки 8 (фиг. 3), образующие на торце кольцевую полость. Устройство работает следующим образом.При стыковке труб 1 и 6 с полумуфтами 3 и 7 концы их сближаются на такое расстояние, чтобы стенки 8 полумуфты 7 смялись и вошли в Т-образный паз, а внутренняя стенка 4 полумуфты 3 плотно установилась в зазоре между трубами и герметизировала стык, при этом между дном канавок полумуфт 3 и 7 образуется зазор, а каналы 2 выходят в зазор.Полумуфта 3 устанавливается так, что...

Номер патента: 1643846

Опубликовано: 23.04.1991

Авторы: Курзенев, Репкин

МПК: F16L 21/04

Метки: безрезьбового, соединения, трубопроводов

...к проточке 5 полукруглого профиля и под углом, величина которого больше угла самоторможения,Для обеспечения соединения трубопроводов в отверстия, образованные совмещением отверстий 4 гнезда с проточкой 5 хвостовика, устанавливается фиксирующая скоба б, которая может быть выполнена с лапками, как сходящимися под углом (фиг. 2), так и расходящимися под углом (фиг. 3). Отверстия 4 выполняются соответственно либо сходящимися, либо расходящимися,Соединение трубопроводов с фиксирующей скобой работает следующим образом (например, в случае, когда лапки скобы и отверстий сходятся).Хвостовик 2 устанавливают в гнездо 1 так, что отверстия 4 гнезда совмещаются с проточками 5 хвостовика. Лапки фиксирующей скобы 6 предварительно разводят на...

Номер патента: 1643847

Опубликовано: 23.04.1991

Авторы: Бабой, Басистый, Бояркин, Выборов, Гейлер, Григоров, Солонарь

МПК: F16L 23/00

Метки: воздуховодов, соединения, узел

...стороне вкладыша 5.Вкладыш 5 дополнительно снабжен прижимами 14 для укрепления прокладочного материала, а уплотнители 4 снаружи промазываются уплотнительной смесью 15.Для крепления заглушек 12 вкладыш 5 снабжен фиксаторами 16.Узел соединения воздуховодов монтируется следующим образом.Во вкладыш 5 из листовой стали с подвеской 6 достаточной прочности с определенным количеством выштамповок 7 по количеству воздуховодов осями 13 и фиксаторами 16 укладывают уплотнитель 4 с двух сторон по периметру П-образных частей, из прокладочного материала и прижимами 14 закрепляют его на вкладыше 5. На вкладыш 5 дополнительно наносят уплотнительную смесь 15, например, из полиакрилата. Затем на вкладыше 5 устанавливают, на ось 13 планку 1 О...

Номер патента: 1643848

Опубликовано: 23.04.1991

Авторы: Киселев, Питерский, Простякова

МПК: F16L 27/08

Метки: поворотное, соединение, труб

...фиг. 5 - сечение В-В на фиг, 1.Соединение содержит два патрубка 1 и 2, изготовленных из труб переменного сечения, причем сечение изменяется от окружности до эллипса.На эллипсном конце патрубков, срезанных под углом 45 к малой оси эллипса, что дает в плане окружность, закреплены приварные фланцы 3 и 4 так, что совместно образуют цилиндрическое тело, при этом оси прорезанных также под углом 45 отверстий во фланцах 3 и 4 взаимно смещены в направлении малых осей эллипсов на величину толщины фланцев Ь. Фланцы 3 и 4 со-, держат проточки, в которые установлены поворотные фланцы 5 и 6.На цилиндрическом конце патрубков перпендикулярно оси соединения закреплены неподвижные фланцы 7 и 8 с поворотными фланцами 9 и 10, обеспечивающие стыковку...

Номер патента: 1643849

Опубликовано: 23.04.1991

Авторы: Батурин, Борисов, Кирпичников, Колесников, Румянцев

МПК: F16L 41/04

Метки: действующему, отводов, присоединения, трубопроводу

...крышки 6 размещен полый стержень 8 с рукояткой 9, механизмом 10 подачи и сальником 11.Кроме того, на крышке смонтирован кО- пир 12 и направляющие 13. На стержне 8 закреплены резьбовая втулка 14 и электродуговой резак 15, связанный с источником тока 1 не показан) кабелем 16, проходящим внутри полого стержня 8 и загерметизированным, например, при помощи эпоксидной смолы, залитой в полый стержень 8 (не показано), и цангового зажима 17, Верхняя часть бобышки 2 снабжена резьбой, а нижняя часть выполнена в виде гладкого цилиндра, диаметр которого меньше диаметра резьбы.Присоединение отвода производят следующим образом.К трубопроводу 3 приваривают патрубок 1 и по его оси - бобышку 2. На патрубок 1 устанавливают заслонку 4, открывают ее, и...

Номер патента: 1643850

Опубликовано: 23.04.1991

Авторы: Асташкин, Рыжков, Степанов

МПК: F16L 51/00

Метки: трубопровод

...изготовления и упрощение конструкции трубопровода за счет обеспечения самокомпенсации участков трубопровода путем создания на нем зон повышенной деформативной способности.На чертеже показан участок трубопровода.Трубопровод 1, выполненный из полимерного материала, содержит неподвижные опоры 2 и 3, отделяющие зафиксированный от осевого перемещения участок трубопровода. На этом участке имеются зоны, покрытые теплоизоляцией 4, и зоны, свободные от теплоизоляции.В некоторых случаях трубопровод может иметь сплошную теплоизоляцию и содержать зоны, на которых имеется усиленная теплоизоляция.Трубопровод работает следующим образом.При понижении температуры стенки трубопровода, например, при его аварийной остановке в зимних условиях длина...

Номер патента: 1643851

Опубликовано: 23.04.1991

Автор: Бочаров

МПК: F16L 55/02

Метки: трубопровод

...и 6.15Трубопровод работает следующим образом.При протекании водного раствора поучастку трубопровода 1 от подводящего2 к отводящему 3 патрубку шум, вызываемый пульсациями давления жидкости,гасится на шумопоглощающем элементе4 спиральной формы. Для того, чтобы исключить или существенно снизить выпадение из водного раствора солей, которыевыпадают на стенках трубопровода и шумопоглощающем элементе, последний выполнен в виде двух плоских лент 5 и 6,Ленты выполнены из материалов с противоположным знаком поверхностного заряда в водном растворе, например металл -полимер (пластмассы, резина, твердые углеводороды),Выполнение шумопоглощающего элемента позволяет повысить растворяющую способность воды и исключить явления, связанные с уменьшением...

Номер патента: 1643852

Опубликовано: 23.04.1991

Авторы: Бакиева, Галюк, Гумеров, Сабиров, Семенова, Хамматов

МПК: F16L 55/10

Метки: внутренней, герметизации, полости, трубопровода

...и имеет форму конуса, основанием э которого является торец тампона., причем диаметр тампона меньше диаметра герметизируемого трубопровода. 4 ил. ложно два канала 3 и 4 - канал 3 для ввода композиции пенополиуретана (ППУ) в зазор между тампоном и внутренней стенкой трубопровода 5 и канал 4 для вывода газов, образующихся в процессе вспенивания пенополиуретана. Внутренняя часть тампона 1 выполнена пустотелой и имеет форму конуса, основанием которого является торец тампона 1. При этом диаметр тампона выбирается меньше диаметра трубопровода 5, а длина тампона выбирается в зависимости от устойчивости его в трубопроводе 5 и исключения попадания в отводы при возобновлении перекачки проство работает следующим обр е подготовленный из ППУ тампо...

Номер патента: 1645719

Опубликовано: 30.04.1991

Авторы: Гумеров, Кумылганов, Муров, Хасанов, Шорин

МПК: F16L 1/028

Метки: подъемник, самоходный, траншейный, трубопровода

...подьемникработает следующим образом.15 От каждого двигателя 22 вращение наприводной вал 14 передается через муфту23 редуктора, звездочку 24 и цепную передачу 25, Когда подьемник совершает ход,барабаны 15 вращаются против часовой20 стрелки (фиг, 1), В это время на барабан 15наматывается канат 16, а с барабана 13 кадт 12 сматывается. При наматывании кднад 1 б на барабан 15 подъемник совершаетход зд с ет скольжения лыж 26 по грунту.ТловуО гиду барабана 15 воспринимаеттрубопровод 10, на котором сдмозаклинивдется захват 2 При пеоемещении ГОдьемника на шаг вместе с подьемникомгеремещается и рама 3.Зг 1 Канат 12 в это время не мешает П-образной раме 3 удаляться от захвата, так какбарабан 13 вращается по направлению разГлзтывдния...

Номер патента: 1645720

Опубликовано: 30.04.1991

Авторы: Козаченко, Ледянкин, Лисин, Шарыгин

МПК: F16L 1/028

Метки: балластировки, подземного, трубопровода

...надежности противоуносной по траншее стабилизации грунта иэ балластныхкарманов путем разгрузки формирующейкарманы полосы гибкого материала от растяжения весом грунта на границах свободных от него зон,На фиг. 1 изображен продольный профиль эабалластированного трубопровода; нафиг. 2 - сечение А - А на фиг.1.Способ балластировки подземного трубопровода осуществляют следующим образом.По поверхностям уложенного в траншею 1 трубопровода 2, дна и стенок траншеи укладывают гибкую полосу 3 собразованием заполненных грунтом 4 продольных карманов и взаимодействующих споверхностью трубопровода перегородок 5со свободными от грунта зонами б, затемтраншею засыпают. В качестве гибкой полосы 3 используют отдельные полотнища, аперегородки 5 образуют...

Номер патента: 1645722

Опубликовано: 30.04.1991

Авторы: Виноградов, Логинов, Мерзляков, Овчинников

МПК: E04C 3/29, F16L 9/12

Метки: композиционного, опорный, шпангоут

...обращенной к днищам 5 рукавов 2, Пучки 7 и 8 имеют ветви 9, закрепленные на Г-образных кольцевых выступах 10 шпангоута 1 с образованием проемов 11, необходимых для размещения стрингеров 12, причем концы 13 Ч-образных пучков скреплены кромочными кольцевыми волокнами 6.Формообразование предлагаемой конструкции опорного шпангоута из композиционного материала осуществляется на оправке (фиг, 5 и 6), содержащий бандам 14 и секции 15, В кольцевых канавках 16 сек 1645722ций 15 фиксируют кромочные кольцевые волокна 6, расположенные внутри кромок сплющенных рукавов 2 иэ непрерывных армирующих спиральных волокон 3 (фиг, 3) и придают оправке вращательное движение. 5 При этом кольцевые волокна деформируют сплющенный рукав и утягивают его во...

Номер патента: 1645723

Опубликовано: 30.04.1991

Авторы: Горбаненко, Каменев, Сапонов, Тархов

МПК: F16L 11/11

Метки: гибкая, металлическая, труба

...выполнен паэ 5, Ширина паза не менее ширины нахлесточного шва в окружном сечении оболочки, а длина его определяется длиной линии контакта армирующего кольца и оболочки при максимальной осевой деформации трубы, Глубина паза принимается на 20 - 30 больше толщины стенки оболочки. Устройство работает следующим образом,Под действием внутреннего давленияоболочка 1 прижимается к армирующим5 кольцам 3, вследствие чего оболочка можетвыдерживать высокое давление без смятиягофров, Поскольку в зоне сварного шва нетконтакта оболочки с армирующим кольцом,из-эа наличия паза 5 конфигурация дефор 10 мированной оболочки в зоне шва обусловлена внутренними напряжениями и неискажается принудительным контактом споверхностью армирующих колец, что...

Номер патента: 1645724

Опубликовано: 30.04.1991

Авторы: Вишневский, Данилов, Крикунов, Маврин, Мелихов, Рипный, Русанов, Уваров, Хлюпин, Черенков, Шаблиенко

МПК: F16L 21/02

Метки: муфтах, соединения, труб

...приспособления 10 служит проушина 23, соединенная с осью 19, проушина 23 захватывается крюком 24 подъемного крана Правая 12 и левая 11 створки приспособления 10 имеют одинаковое строение. Правая створка 12 содержит корпус 25. два полукольцевых пуансона 26 и 27, две полу- кольцевых опорных планки 28 и 29, направляющие стержни 30, 31, 32 (передние) и 33, 34, 35 (задние), гидроцилиндры 36, 37 (передние) со штоками 38, 39 и гидроцилиндры 40, 41 (задние) с штоками 42, 43. Опорные полукольцевые планки 28 и 29 жесгко соединены через инаправляющие стержни 30 31, 32 и 33, 34, 35 с корпусом 25 створки, К планке 28 жестко прикреплены гидроцилиндры 40, 41, штоки которых 42, 43 жестко соединены с пуансоном 26, который при выдвижении штоков...

Номер патента: 1645725

Опубликовано: 30.04.1991

Авторы: Свинцов, Сироткин, Фрейдин, Фридман, Цурган

МПК: F16L 23/02, F16L 27/02

Метки: пульпопровода, соединение, шаровое

...имеется по крайней мере два выступа 13, выполненных на ее наружной поверхности и равномерно расположенны;. по окружности.Для того чтобы составные части хомута в его разомкнутом положении поворачивались на минимальный угол, оставаясь над водой в пределах досягаемости, края вилки 9 по боковым торцам отогнуты в виде упоров 14, выполняя роль огргничит:-пей, на которые опираются части хомута при расстыковке.Монтаж шарового соединения осущес, вляется следующим образом, В положени., предшествующем стыковке соединения, части хомута 6 откинуты до упоров 14 на торцах вилки 9. При этом наименьший размер от центра шарового соединения до хомута 6 превышает наибольший радиус бурта 3 аши, бл-годаря чему бурт чаши может быть установлен впритык к бурту 5...

Номер патента: 1645726

Опубликовано: 30.04.1991

Авторы: Маркин, Экономов

МПК: F16L 27/08

Метки: газообразной, жидкой, источника, подачи, приемнику, среды

...наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород. ул.Га. арина, 101 Изобретение относигся к механике, а именно к установкам для подачи текучей среды под давлением, и может быть использовано в различных отраслях промышленности,Целью изобретения является упрощение конструкции устройства,На чертеже изображено описываемое устройство в разрезе.Устройство для подачи газообразной или жидкой среды от источника к приемни. ку, вращающихся относительно друг друга, содержит патрубок 1, связанный с источником (приемником), патрубок 2, связанный с приемником (источником), уплотнение, состоящее из муфты 3 и уплотнительных элементов 4, размещенных в гнездах на внутренней поверхности муфты (приемник и источник на чертеже не...

Номер патента: 1645727

Опубликовано: 30.04.1991

Авторы: Колесников, Пантелеев, Тычинин, Шамарин

МПК: F16L 33/16

Метки: высокого, давления, соединение, трубопроводное

...большой зазор между ниппелем и кромкой соответствующего отверстия в ней, между накидной гайкой 9 и съемной скобой 8 установлена металлическая шайба 10 прямоугольного поперечного сечения.Устройство работает следующим образом.На трубу 3 с приваренными к ее концам ниппелями 2 устанавливаются две накидные гайки 5, В канавки на концах ниппелей 2 устанавливаются уплотнительные эластичные кольца б, обеспечивающие герметизацию предлагаемого трубопроводного соединения высокого давления. Для улучшения условий работы уплотнительных эластичных колец 6 (устранения выдавливания 5 10 15 20 25 30 35 40 их в зазор между ниппелем 2 и штуцером 1) в те же канавки установлены защитные фторопластовые шайбы 7, До установки сьемных скоб 8 в соответствующие...

Номер патента: 1645728

Опубликовано: 30.04.1991

Авторы: Бакулин, Васильев, Доронин

МПК: F16L 37/00

Метки: быстроразъемное, коническими, соединение, фланцами

...штифт 5, На вершинах полухомутов выполнены паз б и проушина 7, через которые проходит откидной болт 8, снабженный несъемной гайкой 9, Конические фланцы 10 и 11 по внешней конусной поверхности охвачены полухомутами 1 и 2, На торцах конических фланцев 10 и 11 выполнены кольцевые цилиндрические проточки, в которые входит с торцовыми зазорами центрирующая втулка 12, на наружной поверхности которой имеется кольцевая канавка дугообразной формы под уплотнение 13 из эластичного материала. Торцовые поверхности конических фланцев 10 и 11 у входа в кольцевые цилиндрические проточки имеют конусные фаски.Монтаж соединения осуществляют следующим образом.Для стыковки конических фланцев 10 и 11 в кольцевую цилиндрическую проточку одного из них вставляют...

Номер патента: 1645729

Опубликовано: 30.04.1991

Авторы: Заборщиков, Мезенцев, Потапов, Станиславский

МПК: F16L 37/00

Метки: быстросъемный, герметичного, многоканальных, потоков, распределитель, соединения, трубопроводов

...к штуцерам трубопроводами устанавливается в трубопровод так, чтобы входные отверстия последнего совпали с радиальными каналами распределителя, выполненными в разрезном плунжере 1, При вращении гайки 6 на закручивание конусная головка разжимного болта 4 затягивается внутрь конусного отверстия плунжера 1, От проворачивания конусной части болта 4 в плунжере 1 предохраняет центрирующая втулка 5, в квадратное отверстие которой входит квадратная часть хвостовика болта 4, Эта же втулка 5 осуществляет центрирование четвертей плунжера 1, не дает им сдвигаться одна относительно другой и направляет их движение с помощью радиальных пазов, в которые входят головки центрирующих винтов 3, завернутые в четверти. При затягивании конуса болта 4 внутрь...

Номер патента: 1645730

Опубликовано: 30.04.1991

Автор: Зубков

МПК: F16L 37/28

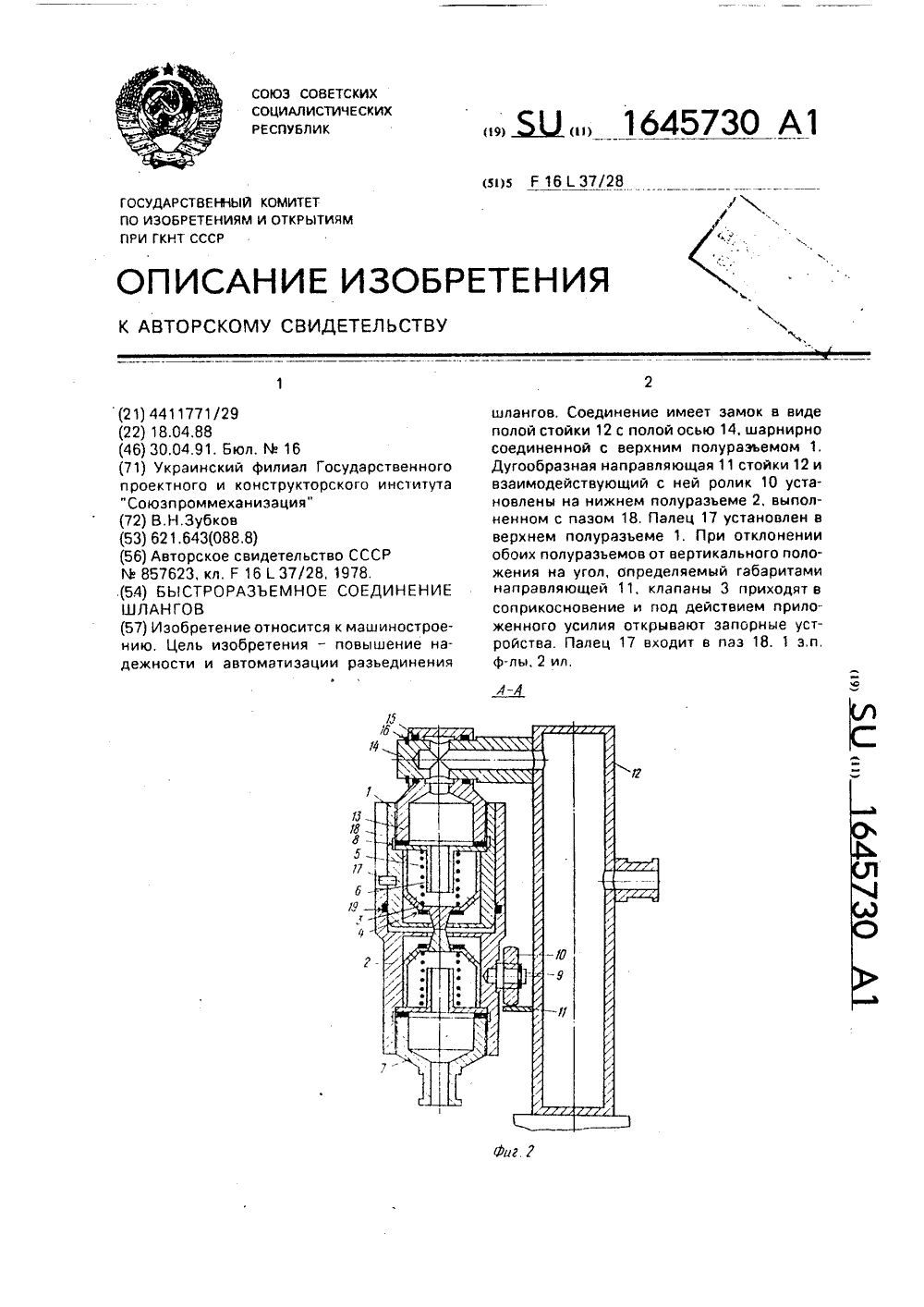

Метки: быстроразъемное, соединение, шлангов

...полу- разъема на резьбе с помощью прокладки 8.Переходник 13 шарнирно соединен с полой осью 14 стойки 12, по полой оси 14 уплотнен кольцом 15 и ограничен выступом этой оси и установочным кольцом 16, Кроме того, с верхним полуразъемом скреплен палец 17, который входит в паз 18 нижнего полуразъема, Верхний и нижний полуразьемы уплотнены кольцом 19,В соединенном состоянии полуразьемы уплотнены уплотнительным кольцом 19.Соединение работает следующим образом.В разомкнутом. состоянии под воздействием пружин 5 клапаны 3 в каждом полуразьеме закрывают проходные отверстия, уплотняя каждый полуразъем с помощью прокладок 4, Соединение полуразьемов 1 и 2 осуществляется от руки при отклонении обоих полуразьемов от вертикального положения на угол,...

Номер патента: 1645731

Опубликовано: 30.04.1991

Автор: Карчков

МПК: F16L 37/28

Метки: соединения, трубопроводов

...источникадавления,На чертеже схематично показано предлагаемое устройство, разрез.Устройство включает конические фланцы - подвижный 1 и неподвижный 2, выполненный заодно с напорным трубопроводом3, зажимнои механизм 4, подвижный элемент которого выполнен в виде поршня 5,образующего с корпусом зажимного устройства 4 рабочую 6 и нерабочую 7 полости, исвязан с подвижным фланцем 1, Зажимноймеханизм 4 состоит из двух одинаковых силовых цилиндров 8, расположенных одинотносительно другого под углом 180 С. Рабочая полость механизма 4 сообщена свнутренней полостью напорного трубопровода 3, а нерабочая - с атмосферой.Силовой цилиндр 8 состоит из поршня5, уплотнений штока 9, возвратной пружины 3010, регулировочного винта 11, концевыхфиксаторов...

Номер патента: 1645732

Опубликовано: 30.04.1991

Автор: Компанистов

МПК: F16L 37/28

Метки: быстроразъемное, соединение

...только канавка 33 проходит под шарики ряда 5, шарики этого ряда под действием буртика 39 вжимаются в эту канавку, и подвижная втулка 6 под действием пружины 10 гередзиается, сжимая при этом пружину 9, котордя имеет меньшее усилие,Перемеценив подвижной втулки могло бл продолжаться до уравнивания усилий пружино греард чел это произойдет подвижная нукд . у.рется упорным бурти 15 20 25 30 35 40 45 50 55 ком 38 в другой ряд 4 шариков, которым уйти в свои гнезда мешает цилиндрическая часть 34 штуцера. Таким образом, закончился первый этап - предварительная стыковка, хотя оператор произвел только легкое нажатие на емкость 23, преодолев усилие пружины 10, но не сделав никаких других действий. Это достаточно удобно, Если сейчас отпустить...

Номер патента: 1645733

Опубликовано: 30.04.1991

Авторы: Додонов, Эскин

МПК: F16L 55/00

Метки: демпфирующее, трубопроводов

...демпфирования колебаний трубопроводных систем,Целью изобретения является повыше ние надежности демпфирования магистрали иэ нескольких параллельно расположенных трубопроводов.На фиг. 1 представлено демпфирующее устройство; на фиг,2 и 3-сечения А-Аи Б-Б 10 соответственно на фиг,1.Устройство содержит опору (не показа. на), разъемный хомут 1 с гофрированным демпфирующим элементом 2, обжимающим магистраль 3, и хомут 4 с элементами 5 15 крепления.Устройство работает следующим образом.Предварительно пучок труб собирают в магистраль 3 с помощью хомута 1, закреп ленного на опоре. Затем на пучок труб надевают гофрированный демпфирующий элемент 2, выполненный в виде сильфона, и поджимают последний хомутом 4 с элементами 5 крепления. Для...

Номер патента: 1645734

Опубликовано: 30.04.1991

Авторы: Алексеев, Юдин

МПК: F16L 55/02

Метки: гаситель, гидравлических, ударов

...1 с насосом 2 поворотное устройство 3, спивную линию 4, клапан 5 сброса с приводом 6 клапана 5 сброса, обратный клапан 7, телескопические цилиндры В клапана 5 сброса с цилиндрическими упорами 9, эластичными прокладками 10 и прорезями 11.Гаситель гидравлических ударов работает следуощим образом,При рэбо 1 е насоса 2 вода подается в напорный 1 рубопровод 1 и при этом открывает своим давлением обратный клапан 7 и поворотное устройство 3, Зэпорный орган последнего занимает под давлением воды горизонтальное положение, обеспечивая этим минимальное сопротивление потоку жидкости, причем за счет прорезей 11 на цилиндре 8 привода 6 клапана 5 сброса упоры 9 не открывают клапан 5 сброса, исключая слив жидкости по сливной линии 4, При возникновении...

Номер патента: 1645735

Опубликовано: 30.04.1991

Авторы: Гимадиев, Жуковский, Лапчук, Шахматов, Шорин

МПК: F16L 55/02, F16L 55/04

Метки: гашения, давления, пульсаций

...Москва, Ж 35, Раушская наб., 4/5 Производственно-издэтельскии комбинат "Патен г, г уж город. ул. Гэгэрига, 101 Изобретение относится к машиностроению и может быть использовано в отраслях промышленности, связанных с защитой трубопроводов от гидравлических ударов и пульсаций давления рабочих сред,Цель изобретения - повышение эффективности работы устройства,На чертеже предсталено устройство для гашения пульсаций давления,Устройство содержит установленные внутри тупикового ответвления 1 трубопровода 2 на жесткой перегородке 3 демпфирующие элементы 4 и 5 с глухими торцами 6 и 7, упругодемпфирующие упоры 8 и 9 и пружины 10 и 11.Устройство работает следующим образом,При возникновении в рабочей среде, протекающей по трубопроводу 2,...

Номер патента: 1645736

Опубликовано: 30.04.1991

Авторы: Бережной, Карпенко, Мешков, Пирский, Самарин, Швоев

МПК: F16L 55/04, F17D 1/06

Метки: паропровода, предохранительных, устройств

...является снижение уровня вибрации паропровода.На чертеже представлена система предохранительных устройств паропровода.Система предохранительных устройств паропровода 1 содержит три предохранительных клапана 2, 3, 4, установленных на кольцевых отводах 5, 6, 7, сообщенных с паропроводом посредством подводящих патрубков 8, 9, 10. Расстояния между точками подсоединения подводящих патрубков не превышают двух третей наименьшей из сумм половины длины кольцевых отводов 5, 6, 7 и длины их подводящих патрубков 8,9. 10. 6 1 55/04. Р 17 О 1/06 Кольцевые патрубки 8, 9 удовлетворяю 1.20 2/ 1,201 з/ 1,44 з/ гДе 11, 12,з - с ны длины кажд ны его подвод Кольцевые новки предохр не перекрыты няться как сим ричными отно клапанов. Устройстворетеации...

Номер патента: 1645737

Опубликовано: 30.04.1991

Авторы: Григорьев, Никонов, Швеев

МПК: F16L 55/04

Метки: гашения, давления, колебаний, трубопроводах

...колебания гидравлической системы воспринимаются, датчиком 7, усиливаютсяусилителем 8 и с учетом фазы колебаний(фазоинвертор 9) через силовой усилитель18 и устройство 5 управления положением 10крышки 4 воздействуют. помощью демпфирующего элемента 2 на давление среды.При этом в точке установки устройства образуется узловая точка с минимальной амплитудой колебаний давления среды, 15Пассивный режим гашения колебанийдавления,В этом режиме колебания жидкости подавляются эа счет трения упругих элементов 2 и 10, инерционного сопротивления 20подвижной массы устройства, трения между жидкостью и стрежнем 13 в лабиринтномуплотнении 15 втулки 12, сопротивления полости 14 с воздушной подушкой. Причемналичие воздушной подушки в полости 14 25втулки...

Номер патента: 1645738

Опубликовано: 30.04.1991

Авторы: Ливенцев, Фетисов

МПК: F16L 55/05

Метки: демпфер

...г, Ужгород, ул Гагарина, 101 роизводственно-и Изобретение относится к машиностроению и может быть использовано для защиты магистралей от гидравлического удара,Цель изобретения - повышение эффективности гашения гидравлического удара,На фиг. 1 схематично изображен демпфер, общий вид, разрез; на фиг. 2 - сече. ние А-А на фиг. 1.Демпфер содержит установленный на магистрали 1 упругий дросселирующий элемент 2 с входным участком 3, плоские кольцевые пластины 4, металлическую пластину 5 и пружинные амортизаторы б.Демпфер работает следующим образом.При достижении волной давления пластины 5 происходит удар последней по входному участку 3 демпфера и установленным на нем акустическим трансформаторам 4. Частично эта энергия гасится пружинными...

Номер патента: 1645739

Опубликовано: 30.04.1991

Авторы: Иванов, Хретинин

МПК: F16L 55/10, F16L 55/18

Метки: газопровода, ликвидации, течи

...и закрепляют на трубопроводе любым известным способом, например с помощью хомутов (на чертеже не показано).После надежного закрепления устройства на трубопроводе 1 закрывают кран 19, как показано на фиг,2, При этом газ, вытекающий иэ печи 2, поступает в полость накладки 3, проходит по полому штоку 14 внутрь цилиндра 12, При этом под давлением газа поршень 15 начинает перемещаться к накладке 3, сжимая пружину 17 и проталкивая полый шток 14 внутрь накладки 3. В результате этого очистной оргна 16, кинематически соединенный с полым штоком 14, начинает перемещаться по трубопроводу 1 влево по чертежу. После того как поршень 15 откроет выхл эпные окна 13, газ выходит в атмосферу, давление в цилиндре 12 падает и под давлением сжатой пружины...
