F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции
Способ закрепления гибкого шланга на патрубке
Номер патента: 1390470
Опубликовано: 23.04.1988
Авторы: Архипов, Костин, Петров, Петухов
МПК: F16L 33/00
Метки: гибкого, закрепления, патрубке, шланга
...к машиностроению ц может быть использованодля соединения, например, гибкихицицгов ца патрубках или между собой.и .лью изобретения явпяется повышение надежности эа счет того, чтоперед установкой зажима на шлангна часть поверхности ленты наносятслой быстротвердеющего состава, например, типа эластосил.На чертеже показано соединение зажимов, реализующее способ закрепления гибкого шланга на патрубке.Соединение зажимов содержит ленту 1, свернутую в спираль без зазора между витками, с нанесенным слоем быстротвердеющего ца воздухе состава 2, шланга 3 и патрубка 4,Способ закрепления гибкого шланга на патрубке осуществляется следующим образом,На ленту 1 наносят слой быстро- твердеющего на воздухе состава 2 и помещают в герметичную упаковку,...
Соединение гибкого трубопровода высокого давления с ниппелем
Номер патента: 1390471
Опубликовано: 23.04.1988
Авторы: Бугаев, Грек, Дробинин, Ейкалис, Жих, Кустанович, Ушеренко
МПК: F16L 33/22
Метки: высокого, гибкого, давления, ниппелем, соединение, трубопровода
...из ниппеця 1 с цдкидной гайкои 2, гофрированной после обжатияметаллической муфты 3, резицометаллического рукава 4 высокого давления,содержащего внешний 5 и внутреннийб резиновые слои и металлическую оплетку 7. При этом после сборки и гофрировдция муфты 3 ца ее внешней поверхности образовацы впадины гофр8 и выступы 9. выступ 1 О сохраняется от внешней формы трубчатой заготовки муфты 3 (до обжатия),40Форма конца рукава 4 (фиг,2) после механической обработки ее верхнего резинового слоя имеет вид кольцевых канавок-выточек 11 и их выс.тупов12 внешнего резинового слоя, При45этом должен бьть перепад Г межд,внешним наружным диаметром рукава 4и обточенными выступами 12,В конструкции механически обработанного конца рукава 4 (фиг,З) долженбыть...
Быстроразъемное соединение трубопроводов
Номер патента: 1390472
Опубликовано: 23.04.1988
Авторы: Болховский, Киянский, Скляревский, Урманов
МПК: F16L 37/00
Метки: быстроразъемное, соединение, трубопроводов
...отцосится к машиностроению и может быть использовано в гидротрацспортных системах гицрошахт и обогатительных фабрик, а5 также в пневматической и гидравлической технике.Цепью изобретения является повышение надежности и облегчение монтажа соединения при обеспечении гараитироваццого зазора между фланцами лля возможного проворота трубопроводов.На чертеже изображено быстрораэьемное соединение трубопроводов, продольный разрез,Устройство состоит из неподвижного и подвижного фланцев 1 и 2, патрубка 3, неподвижного опорного кольца 4, обеспечивающего с одной стороны фиксацию подвижного фланца 2 приразборке соединения, с другой - фиксацию упорной втулки 5, жескто соединенной с подвижным флаццем 2 присборке соединения. Г 1 ежду...
Устройство для крепления трубы на штуцере
Номер патента: 1390473
Опубликовано: 23.04.1988
МПК: F16L 37/00
Метки: крепления, трубы, штуцере
...4, штуцеров 5 для ввода и отвода жид костей и газов, распложенных на боковой поверхности корпуса 1 ферментатора, и труб 6 для подвода и отвода жидкостей и газов из определенных точек корпуса 1 ферментато ра. Для обеспечения требований герметичности штуцер 5 соединен с корпусом 1 посредством сварки. Часть штуцера 5, распложенная внутри корпуса 1 и имеющая радиальцые отвер стия 7, охвачена рубашкой 8.Внутренняя полость рубашки 8 в целях обеспечения герметичности соединена с ,трубой 6 посредством сварки, Рубашка 8 с трубой 6 фиксируется на штуцере 5 прижимом 9. Герметизация обеспечивается прокладками 10 и 11. Прижим 9 поджимается к штуцеру 5 и рубашке 8 кулачком 12, который свободно закреплен на скобе 13, выполнен ной иэ разрезной...
Быстроразъемное соединение трубопроводов
Номер патента: 1390474
Опубликовано: 23.04.1988
Авторы: Дубовский, Зельцер, Ляшков, Потапенко, Саутов
МПК: F16L 37/18
Метки: быстроразъемное, соединение, трубопроводов
...рдспопожеццыми захватами 9. Состороны полок 4 фиксирующее кольцо8 выполгецо с клиновыми гребнями 10и 11, каждый иэ которых Равно удален 40от соответствующего захвата 9.Нд Фланце 2 в нижней части расположец упор 12 и выполнена кольцеваяпротяка 13. Упор 12 имеет отверстие14 с внутренней резьбой.45Устройство работает следующим. образом.Неред началом монтажа на трубу 5 устдцднливдется фиксирующее кольцо 8, д в кольцевой проточке 13 фланца 2 устанавливается уплотнение 7, Затем трубу 5 вместе с фланцем 6 и фиксирунгим кольцом 8 .опускают сверху в здз 1 р, ограниченный Г-образнымивыступами 3 фланца 2 до контакта ци 55 лцгггричесгой поверхности фланца 6 с ,упгрм 12, При этом нижний захват 9 Аик.пру 1 сего кольца 8 опускдется ниже -11;г 1 цг,гх...
Опорный шпангоут из композиционного материала
Номер патента: 1392297
Опубликовано: 30.04.1988
Автор: Мерзляков
Метки: композиционного, опорный, шпангоут
...22 с кольцевой канавкой23, а также разборные кольца 24 и5, состоящие из секторов,Формообразование предлагаемойконструкции шпангоута с наружнымколвцевым ребром осуществляют следующим образом.В кольцевых канавках 21 оправки11 (Фиг. 3) Фиксируют нити 8 кольцевого армирования (фиг, 1), расположекные внутри кромок сплющенного рукава 4, На уступе 10 оправки 11 (фиг. 3) фиксируют нити 9 кольцевого армирования (фиг, 1), расположенные над сплющенным рукавом. При вращении оправки нити 8 и 9 кольцевого армирования деформируют сплющенный рукав 4 из непрерывных армирующих волокон 7 (фиг, 1) спирального армирования, укладывая его по контуру оправки 11 с образованием Г-образных выступов 14 и 15 (фиг, 1 и 4), Наматывая требуемое количество пропитанных...
Одноканальная тепловая сеть
Номер патента: 1392300
Опубликовано: 30.04.1988
Автор: Гядвилас
Метки: одноканальная, сеть, тепловая
...И,Касарда Техред Л.Сердюкова Корректор В.БутягаЗаказ 1880/40 Тираж 448 Попписное ВНЯИПИ Государственного каиятета СССР по делам изобретений и ;ткрытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предпринятые г. Ужгоро,т, ул, Проектная, 4 эобретение относится к строительств и может найти применение при прокладке трубопроводов в канале ель изобретения - упрощение кон 5 струкции теплосети из нескольких трубопроводов путем уменьшения количества скользящих опор.На чертеже изображена скользящая опора, фронтальный вид,. 10Одноканальная тепловая сеть соде жит железобетонный канал 1 с плоски основанием 2, проложенную в нем гр ппу многоярусного расположения тр бопроводов 3 с прикрепленными к ним мертвыми опорами (не...
Винтовой домкрат
Номер патента: 1393779
Опубликовано: 07.05.1988
Авторы: Гейда, Дудников, Михеев, Холопченко
МПК: B66F 3/08, F16L 55/04
...подшипником 12, подпружиненным относительно торца 13 ходового винта 2.30Винтовой домкрат работает следующим образом.При возникновении гидравлического удара в трубопроводе 6 волна повышенного давления жидкости поступает во 35 внутреннюю полость сильФона 7 и растягивает его, что приводит к гашению гидравлического уцара, 11 рямолинейное перемещение сильФона 7 вверх передается ходовому винту 9, жестко соединенному с днищем 8 сильФона 7. Обгонная муФта 11 поворачивает винт 2 с гидравлического удара перемещениесильФона 7 передается винту 9, муФта11 поворачивает винт 2, затем усилиепередается на пяту 5. При падениидавления в сильФоне 7 гашение гидроудара осуществляется перемещениемсильфона 7 без вращения винта 2,2 ил. 2самотормозящейся...
Система перекачивания жидкости
Номер патента: 1393930
Опубликовано: 07.05.1988
Авторы: Грицко, Иванов, Петров
МПК: F04D 13/00, F16L 55/04
Метки: жидкости, перекачивания
...газа в демпфере. " сточник сжатого газа выполнен в виде предвключенной ступени-газосепаратора 9 насоса 2, жидкостная полость 5 демпфера 4 подсоединена к всасываюЩей гидролинии 3, а газовая снабженатотводящим трубопроводом 10, регулятор 8 давления газа установлен в последней, причем датчик 7 колебаний установлен на входе в насос 1.В линии 11 перепуска газа устано:впен обратный клапан 12.Система перекачивания жидкости работает следующим образом.Жидкость нз расходной емкости 1 откачивается насосом 2 потребителю. Свободный газ отделяется в предвключенной ступени в газосепарато 9, сжимается и по линии 11 поступает в газовую полость 6 демпфера 4. По сигналу датчика 7 колебаний ступень открытия регулятора 8 давления и, соответполость 6...
Фланцевое соединение
Номер патента: 1393979
Опубликовано: 07.05.1988
Авторы: Горовиц, Демин, Зык, Клепиков, Раухман
МПК: F16L 23/02
Метки: соединение, фланцевое
...сильфонов, и может быть использовано длямонтажа фланцевых соединений в труднодоступных местах, работающих в вакууме.Цель изобретения - повышение на 10дежности соединения за счет обеспечения удобства эксплуатации в периодмонтажа и демонтажа соединения.На чертеже изображено соединениев сборе,15Соединение содержит соединяемые.детали 1 и 2, преимущественно тонко,стенные оболочки, например сильфоны,на концах которых закреплены фланцы 3 и 4, выполненные заодно со.стаканом 5 и уплотнительные прокладки 6и 7 между фланцами.На стаканах 5 установлены упорные.:подшипники 8 и подвижные соединительые кольца 9 с расточками со сторонынутреннего торца, стянутые болта 1 О. Внутреннее кольцо подшипникастановлено на стакане 5, а наружое в расточке...
Быстроразъемное соединение трубопроводов
Номер патента: 1393980
Опубликовано: 07.05.1988
Автор: Гирич
МПК: F16L 33/02
Метки: быстроразъемное, соединение, трубопроводов
...выполненный в виде разъемного лолуколъцевого корпуса 6, состоящий из двух пар полуколец, терМочувствительного элемента 7 с вводом 8 спирали электрического нагревателя 9, между обеих пар полуколец корпуса 6 установлены два термочувствительных элемента, состоящие из имира, температура плавления которого 250 С, или жидкий металл, например Индий в твердой фазе, внутри которого установлена спираль электрического нагревателя. На каждой паре по" луколец корпуса 6 жестко закреплены выбрасывающие пружины 10 и 11, опирающиеся на упор 12 выступа и упор 13 прорези и имеющие различную величину упругости, выступы и прорезисоединения снабжены фиксаторами состоящими из осей 14 и 15, пружин 16 и 17, запирающих элементов 18 и 19, Герметичность...
Уплотнение разъемных вакуумных трубопроводов
Номер патента: 1393981
Опубликовано: 07.05.1988
МПК: F16L 37/12
Метки: вакуумных, разъемных, трубопроводов, уплотнение
...следующим образом.При стыковке трубопроводов 1 и 2защелки 15 захватывают фланец 4. Приперемещении вытеснителя 11 посредст 5 О 55 примерно в десять раз больше объемапневматической камеры, и соответственно ходом вытеснителя, которыйприводится в движение электромеханизмом,Фо р мул а изобретения 1. Уплотнение разъемных вакуумныхтрубопроводов, содержащее фпанцы,вом электромеханизма 12 вытеснитель11 сжимает газ, например азот (через диафрагму 1 О, находящийся в полости вытеснительной камеры 9, соединенной посредством соска 8 с полостьюпневматической камеры 7 овальногосечения, последняя передает давление,которое развивается в ней, через металлическую манжету 6 уплотнительнойпрокладке 5 из эластомера, котораяпри этом и уплотняет стык...
Быстроразъемное соединение трубопроводов
Номер патента: 1393982
Опубликовано: 07.05.1988
Автор: Гаман
МПК: F16L 37/28
Метки: быстроразъемное, соединение, трубопроводов
...счет осуществления возможности применения труб с фланцами без онических поверхностей.На фиг. 1 изображено устройство, бщий вид; на Фиг. 2 - разрез А-А а фиг. 1; на фиг. 3 ". разрез Б-Б а Фиг. 2. 1 15Устройство содержит корпус 1, на котором посредством подшипника 2 закреплен с возможностью вращения винтвыполненный с двумя резьбовыми участками 4 и 5, имеющими протйвоположные направления нарезки, На винтустановлены, гайки б и 7, выполненще с встречно направленными наруж,ными коническими поверхностями, взафмодействующими с ответными коничес ими поверхностями рычагов 8, Рычаги установлены попарно на корпусе 1осредством проушин 9 и осей 10. торце плечи рычагов 8 оснащены на.мными элементами в виде башмаков 1, взаимодействующих с Фланцами...
Способ изготовления муфты из термопласта
Номер патента: 1393983
Опубликовано: 07.05.1988
Автор: Ехлаков
МПК: F16L 47/00
Метки: муфты, термопласта
...ряда в диаметральной плоскости муфты.Способ изготовления муфты заключается в следующем. 25Сначала литьем под давлением изготовляют внутреннюю часть 1 муфтыиз термопласта, например полиэтилена,Ф Ус наружными канавками 2, внутри кото-1 рых выполнены тонкостенные перемычки 7. Затем закрепляют один из концов электроспирапи 4 и производят,ее наматывание на дно 3 наружных ка навок 2; При этом одновременно с на"матыванием электроспираль разрываетперемычки 7 по ломаной линии 8, ко 35:торые после разрыва возвращаются впервоначальное положение, фиксируяукладку электроспирали с натягом надно 3 наружных. канавок 2. После на-матывания спирали на внутреннюючасть 1 закрепляют в горой конец .электроспирали 4 н производят отливку наружной части 5 с...
Теплоизолированная труба для транспорта теплоносителя
Номер патента: 1393984
Опубликовано: 07.05.1988
Авторы: Бобровский, Бойко, Войтух, Кожевников, Конкин, Максутов, Ялов
МПК: F16L 59/00
Метки: теплоизолированная, теплоносителя, транспорта, труба
...внутреннюю трубу, а постепенно через трещину вытекает наружу и помере снижения давления превращаетсяв пар, который беспрепятственно выходит через трещину,По мере освобождения от влаги межтрубного пространства теплоиэоляциявосстанавливает свои первоначальныетеплофиэические свойства и готова кдальнейшей эксплуатации без заменыее на другую.формула. изобретения Изобретение относится к добычеефти, в частности может быть испольовано для транспорта горячего теплоосителя из подземных недр или с поерхности в них.Целью изобретения является увелиение эффективности и надежности раоты трубы эа счет предотвращения ееразрушения при избыточном давлении 10При нагревании влаги, проникшей вМежтрубное пространство.Поставленная цель достигается...
Устройство для нанесения покрытий на наружную поверхность труб
Номер патента: 1393985
Опубликовано: 07.05.1988
Автор: Лопатин
МПК: B05C 5/00, F16L 59/00
Метки: нанесения, наружную, поверхность, покрытий, труб
...и снижеНия энергоемкости.На фиг.1 изображено предлагаемое Устройство, поперечньпЪ разрез; на фиг.2 - разрез А-А на фиг.1. 10Устройство для нанесения покрытийа наружную поверхность ,труб содерит цилиндрическую оболочку 1, охвавающую трубу 2. Оболочка имеет воз" ожность перемещаться вдоль трубы и 15 ращаться вокруг нее. Внутри оболоч"смонтированы по меньшей мере три лопасти 3, передние по ходу вращения стороны 4 которых прикреплены к внутренней поверхности оболочки, а задние 20 стороны 5 образуют зазоры с оболоч-, кой. Лопасти установлены с зазором относительно трубы 2 и имеют торцовые ,оисковые кожухи 6. Оболочка 1 оснащена боковыми стенками 7 и 8 и образу т .совместно с ними емкость для маски.Устройство работает следующим...

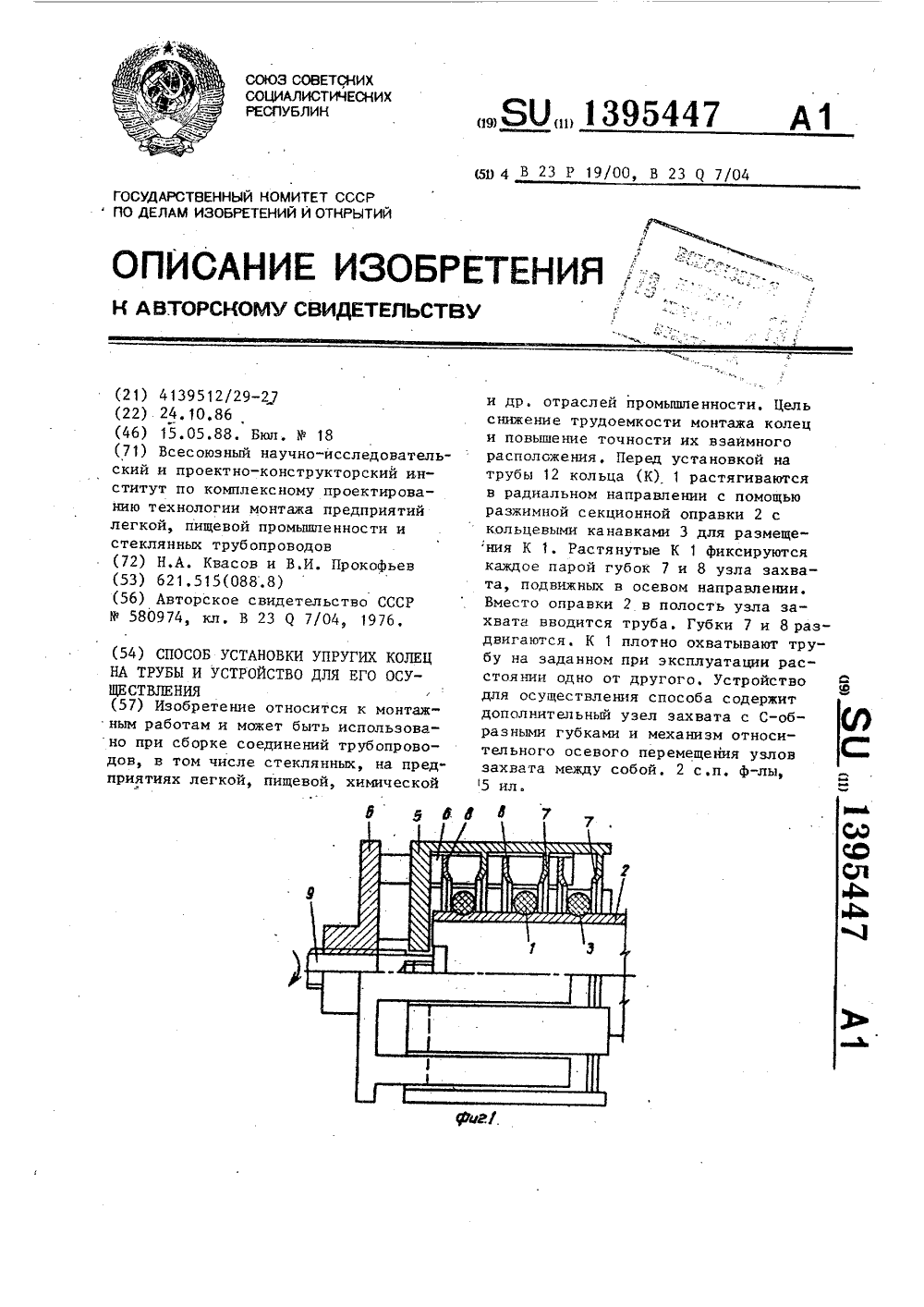

Способ установки упругих колец на трубы и устройство для его осуществления
Номер патента: 1395447
Опубликовано: 15.05.1988
МПК: B23P 19/08, F16L 49/00
Метки: колец, трубы, упругих, установки
...пневматическим или механическим. Вокругоправки расположены узлы захвата,привод которых включает два размещенных телескопически один в другом стакана 5 и б, В узле захвата имеютсягубки 7 и 8, расположенные попарнопо окружности, причем в каждой парегубки 7 и 8 обращены зевами одна кдругой. Стаканы 5 и 6 связаны винтом 9,Устройство работает следующим образом,Упругие кольца 1, например натяжные кольца для соединений стеклянных трубопроводов,. в свободном состоянии (исходном) одевают на разжимную секционную оправку 2 и размещаютв кольцевых канавках 3, имеющих глубину 1-2 мм. Кольца располагаютсяна таких расстояниях одно от другого, как при эксплуатации на трубе. Секции оправки разжимают в радиальном направлении, включая привод...
Коммуникационный канал
Номер патента: 1395770
Опубликовано: 15.05.1988
Авторы: Панкина, Самохвалов, Сегеда, Сендерович, Сиванбаев
МПК: E02D 29/00, F16L 1/028
Метки: канал, коммуникационный
...нижней участи стен верхнего лотка 1 на торцы стен нижнего 2 лотка. Для обеспечения поперечной устойчивос ти канала нижний лоток 2 снабжен клиновидным ребром 3, расположенным вдоль основания канала в зоне пересечения наклонных плоскостей стен лотка. Клиновидное ребро 3 выполнено также монолитно с нижним лотком, так что продольная ось совпадала с осью лотка, а его высота, которая углублена в грунт, должна быть такой, чтобы было обеспечено равновесие положения канала. Определяется высота клиновидного ребра расчетным путем в зависимости от высоты канала, его центра тяЖести и грунтовых условий.Горизонтальный шов (не показан) при Монтаже гидроизолирован с помощью укладКи слоя гидроизоляции между лотками 1 и 2. 2Инженерные коммуникации,...
Устройство для поддержки шланга
Номер патента: 1395890
Опубликовано: 15.05.1988
Авторы: Кулешов, Минько, Трищенко, Чертов
МПК: F16L 3/015
...осн.Устройство работает следующим абра.)ом,Из исходного произвольного нерабоче 31 о положенця пылеуборочный насадок1.а рукоятку 12 перемещают по убираемой1 оверхностн 13. Прн этом натяжснце пружццць 1 х компецсаторов 14 ц 15 протнводей.твует распрямленню гибкого шланга 9 подействцем его собственной силы упругости.авецство силы цатяжецця пружинных коменсаторов 14 ц 15 силе упругости гибкогокианга 9 обуславливает легкость перемеще1 ця пылеуборочцого насадка 1 ц исключаетго самопроцзвольное двнжецце по убнрае 114 ой поверхности. В случае рассогласовання равенства действия этих сцл необходимое натяжение пружинных компенсаторов4 ц 5 обеспечивается перемещением регулировочных винтов 16 н 17.Для пронзводства уборки в труднодоступных местах...
Гибкая труба
Номер патента: 1395891
Опубликовано: 15.05.1988
МПК: F16L 11/08
...ограничения ширины пазаЗначением, определяемым по формуле, вызвана стремлением создать одинаковые условия работы камеры и грузонесущих элементов при изгибе трубы:Е. с ( о) Есь ььа Е; где и,и о,ь - - пределы текучести соответственно материалов грузонесущих элементов и герметизируюьцей камеры;Е,ь, Е,. - модули упругости соответственно материалов герметизирующей камеры и грузонесущих элемеиов;снаружный диаметр герметизирующей камеры.Если ширина пакета грузонесущих элементов будет превышать определенный формулой размер 5, то при намотке гибкой трубы на оарабан (диаметр которого находится в определенном соответствии с диаметром гибкой трубы) напряжения в некоторых грузонесуш,их элементах превысят предел текучести, что уменьшает запас...
Эластичный патрубок шлангового затвора для гидротранспорта
Номер патента: 1397668
Опубликовано: 23.05.1988
Авторы: Денежкин, Долгачев, Рязанов
МПК: F16L 11/00
Метки: гидротранспорта, затвора, патрубок, шлангового, эластичный
...химического, и может найти применение всистемах гидротранспорта, работающихна пульпе,Цель .изобретения - регулированиегидравлического сопротивления эластичного патрубка.На чертеже представлен патрубок.Эластичный патрубок 1 снабжен кольцевыми выступами 2, выполненными ввиде усеченных конусов, причем меньшие основания их обращены к торцу 3патрубка. Величина угла в основании 15конуса зависит от состава пульпы иоскорости потока и колеблется 30 - 70,Для увеличения срока службы патруб - ка вдвое он выполнен симметрично от носительно центральной оси, совпадающей с направлением движения запорного органа. Это дает возможность использовать патрубок с изношенными кольцевыми выступами как новый, при соединив его к нагнетательному...
Магистральный трубопровод
Номер патента: 1397669
Опубликовано: 23.05.1988
МПК: F16L 13/00
Метки: магистральный, трубопровод
...трудоемкости работ при сборке и сварке труб, расхода сварочных материалов и повьппение надежности стыков эа счет улучшения. технологии процесса..На чертеже изображен магистральный трубопровод со стыками одной толщины аВсе трубы 1 имеют форму торцовых кромок с одинаковым очертанием раздел 15 ки в плоскости торца, т.е. одинаковьй размер А у всех труб независимо от их толщины.Благодаря такой конструкции трубопровода все поперечные сварные стыки 20 имеют одинаковую прочность. Утонение стенки в зоне кольцевого стыка между более толстыми трубами в продольном сечении,(вдоль трубопровода) благода-. ря плавному переходу1:4) и узкой 25 зоне утонения стенки:(2025 мм) практически не влияет на несущую способность утолщенной части трубопровода. С...
Устройство для стыкового соединения напорных железобетонных труб
Номер патента: 1397670
Опубликовано: 23.05.1988
МПК: F16L 13/02
Метки: железобетонных, напорных, соединения, стыкового, труб
...а именно к устройству стыковок соединений железобетонных труб, и может быть использовано, в частности, при сооружениинапорных железобетонных водоводовбольших диаметров,Цель изобретения - повышение надежности за счет упрощения условийосуществления стыкового соединения.На чертеже представлено стыковоесоединение труб,Гофрированные элементы 1 в видеполос из листового железа приваренык державкам 2, заанкеренным в бетонестенок труб анкерами 3 и перекрываютсягибким герметиком 4. Зона стыковогосоединения ограждена эластичным коррозионностойким листовым элементом 5с отверстиями, закрепленным на внут.ренних поверхностях труб.Устройство работает следующим образом.Гофрированные элементы 1 воспринимают осевые деформации...
Соединение трубопроводов
Номер патента: 1397671
Опубликовано: 23.05.1988
Авторы: Дудкин, Евстратов, Кочергин, Немерцева
МПК: F16L 21/02
Метки: соединение, трубопроводов
...2 и торцом, а наи-. меньший и наибольший его наружные диаметры соответственно меньше и больше внутреннего диаметра охватывающей трубы 3 на участке между ее канавкой 4 и торцом. Величина зазоров между наружной и внутренней поверхностями охватываемой грубы 1 и охватывающей трубы 3 выбирается из условия обеспечения требуемого поворота соединяемых труб относительно друг друга при сохранении надежной Фиксации труб. Размеры уплотнителъных эластичных колец б и 7 выбираются таким образом,45 чтобы они обеспечивали в соединении трубопроводов небольшое поджатие с помощью пружинного кольца 5 для обеспечения надежности уплотнения сопрягаемых поверхностей кольцевых канавок 2 и 4 и пружинного кольца 5. 50 Сборка соединения трубопроводовосуществляется...
Устройство для соединения трубопроводов
Номер патента: 1397672
Опубликовано: 23.05.1988
Автор: Черкунов
МПК: F16L 23/02
Метки: соединения, трубопроводов
...Ж, Раушская наб д. 4/5Заказ 2581/35 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, в частности к устройствам длясоединения трубопроводов, и можетбыть использовано в различных облас 5тях. техники.Цель изобретения - повышение эксплуатационной надежности за счет повышения герметичности,На чертеже изображено устройстводля соединения трубопроводов.Устройство содержит втулку 1, неподвижное кольцо 2 и подвижные выступы в виде колец 3 трапецевидногопоперечного сечения, шайбы 4, размещенные в половинках 5 и 6 корпуса 7с раэьемом 8. В устройстве закреплены концы резинового трубопровода 9.При обрыве трубопровода 9 на егортветные концы надевают половинки5 и 6 корпуса 7...
Устройство для соединения ниппеля со шлангом
Номер патента: 1397673
Опубликовано: 23.05.1988
Авторы: Алиев, Гаджиев, Искендер-Заде, Максудов, Мардахаев, Молодцов
МПК: F16L 33/00
Метки: ниппеля, соединения, шлангом
...эксцентрик 30 и зафиксирован также пальцем 29 с возможностью поворота вокруг оси последнего. Наружнойповерхностью эксцентрик 30 контактирует с наружной поверхностью выступа26 без ушек 27 второго захвата 8.Направляющая 1 имеет в задней час 5ти снаружи жестко закрепленную перпендикулярно ее оси трубу 31 с расточенной внутренней поверхностью 32 уторца. В трубе 31 жестко смонтировани проходит сквозь нее корпус 33, ось 10которого параллельна оси направляющей1. Корпус 33 имеет в передней частиобработанную наружную цилиндрическуюповерхность 34, а в задней части -заглушку-упор 35 с отверстием. С поверхностью 34 корпуса 33 контактирует втулка 36 с жестко закрепленнойс переднего торца гайкой 37,с возможностью осевого перемещения или вращения по...
Способ сборки ниппеля со шлангом
Номер патента: 1397674
Опубликовано: 23.05.1988
Авторы: Гаджиев, Искендер-Заде, Максудов, Мардахаев, Молодцов
МПК: F16L 33/10
Метки: ниппеля, сборки, шлангом
...13 предварительно устанавливается гайка 1, в отверстиешланга 13 заводится своими встречными коническими поверхностями 4 нип-пель 3, через ниппель 3 устанавливается муфта 6, реэьбовые поверхности 11,4512 которой обращены в сторону конической резьбы 2 гайки 1. Гайка 1 предварительно наворачивается на резьбу 11 муфты 6. На резьбу 5 ниппеля 3 наворачивается, например упор 14 до соприкосновения своим торцом с торцом гайки 1. Далее гайка 1 наворачивается на муфту 6, а так как упор 14 ограничивает осевое перемещение гайки 1, то муфта 6 "втягивается" в гайку 1, обжимая своей внутренней конической поверхностью наружную поверхность шланга 13, вокруг одной иэ встречных конических поверхностей 4 ниппеля 3. По достижении необходимого усилия...
Способ теплоизоляции трубопроводов
Номер патента: 1397675
Опубликовано: 23.05.1988
Авторы: Аузиньш, Гуревич, Мункевич
МПК: B29C 41/00, F16L 59/14
Метки: теплоизоляции, трубопроводов
...относится к области теплоизоляции и может быть использовано для нанесения увлажненных эатвердителем сыпучих масс на неподвижные трудопроводы неорганиченной длины,Цель изобретения - снижение материальных затрат эа счет исключения использования дополнительной форж напеканием корки из теплоизоляционной 10 массы.Цель достигается за счет того, что теплоизоляционную массу наносят на трубу путем одновременного нагнетания ее в продольно перемещающуюся 15 соосно с укаэанной трубой кольцевую обечайку и в напекании в ее зоне корочки на поверхности массы.На фиг. 1 показано приспособление, общий вид; на фиг. 2 - вид А-А 20 на фиг. 1.Приспособление содержит коническую обечайку 1, установленную с возможностью продольного перемещения соосно с...
Устройство для нанесения теплоизоляционной массы на трубопроводы
Номер патента: 1397676
Опубликовано: 23.05.1988
Авторы: Аузиньш, Гуревич, Мункевич
МПК: F16L 59/14
Метки: массы, нанесения, теплоизоляционной, трубопроводы
...наизолируемой трубе 9 при помощи скатов 10 с тормозным приспособлением11 и ролика 12, связанного с карет- ЗОкой через рычаг 13 и пружину 14. Нанижней части каретки установленэлектродвигатель 15, на валу которого закреплена ведущая шестерня 1 6,Каретка соединена с цилиндрическимкорпусом 17, образующим с изолируемой трубой полость 18. На сторонесвободного конца двухзаходной цилиндрической спирали 1 к цилиндрическому корпусу 17 прикреплен конический мундштук 19 для нагнетаемоймассы с кбльцевым обогревательнымэлементом 20, На верхней части цилиндрического корпуса 17 установлензагрузочный бункер 21. 451 Устройство работает следующим образом.Отводом рычага 13 и натяжением пружины 14 каретка 8 со скатами 10, тормозным приспособлением...
Центрирующий элемент к пневмотрубоукладчику
Номер патента: 1399398
Опубликовано: 30.05.1988
Автор: Наровский
МПК: F16L 1/028
Метки: пневмотрубоукладчику, центрирующий, элемент
...5 образуют тело трубопровода. Корпус центрирующего элемента 1 снабжен кольцевым каналом 6 для подачи вяжущего 7. Корпус центрирую- щего элемента 1 снабжен также кольцевым упругим элементом 8, а его наружная поверхность покрыта слоем гидрофобного материала, например полиэтилен. Причем гидрофобный поверхностный слой 9 выпущен на длину концевого элемента 2 и свободно его облегает.При формировании трубопровода корпус центрирующего элемента 1 с концевым элементом 2 перемещают по рукаву пневмоопалубки 4, при этом в кольцевой зазор между ним и рукавом 4 нагнетает вяжущее 7, которое образует кольцевой упрочняющий слой в теле трубопровода, между рукавом 4 и формовочной смесью (бетоном) 5, и предохраняет от коррозии слой стеклоткани, которой с...
