F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции

Номер патента: 1379557

Опубликовано: 07.03.1988

Авторы: Барабанов, Гаврилов, Головин, Головина, Грубов, Савичев

МПК: F16L 27/04

Метки: выпуск, закладочного, торцовый, трубопровода

...9 находится в выдвинутом положении, а шток гидроцилиндра 8 - 30 в среднем положении. При этом продольная ось патрубка 7 совпадает с осью закладочного трубопровода, и аэросмесь направляется по центральной оси закладочного трубопровода.Регулирование направления потока аэросмеси в вертикальной плоскости осуществляется гидроцилиндром 9, при этом его шток вдвигается и поворачивает патрубок 7 вместе с крестовиной 4 О 2 вокруг цапф 3 и 4,Регулирование направления потока аэросмеси в горизонтальной плоскости производится гидроцилиндром 8. При этом патрубок 7,поворачивается вокруг цапф 5 и 6, причем при вдвижении штока патрубок 7 поворачивается вправо (по ходу движения аэросмеси), а при выдвижении- влево.Благодаря шаровым соединениям 10 и...

Номер патента: 1379558

Опубликовано: 07.03.1988

Авторы: Богатырев, Запятой, Ткаленко

МПК: F16L 33/22

Метки: арматура, концевая, шланга

...5 расточках втулки 6. Фиксация ниппеля 1 с муфтой 2 во втулке6 осуществляется стопором 7, выполненным в виде проволочного кольца иустановленным в уплотнительной расточке 4 в кольцевых проточках ниппеля 1 и втулки 6 (фиг.1). При незначительной толщине ниппеля 1 стопор 7, выполненный в виде скобы,установлен в защитной расточке 5 ивзаимодействует с муфтой 2 (фиг.2).Для обеспечения герметичности соединения в уплотнительной расточке 4на ниппеле (фиг.1) или во втулке(Фиг.2) установлено уплотнительноекольцо 8. На втулке 6 также установлено уплотнение 9, обеспечивающее герметичность соединения к гидроагрегату.5 Устройство работает следующимобразом.При подаче давления в шланг 3ниппель перемещается в крайнее правоеположение, упирается в стопор 7...

Номер патента: 1379559

Опубликовано: 07.03.1988

Авторы: Рябов, Яковлев

МПК: F16L 37/18

Метки: быстроразъемное, высокого, давления, линии, потребителем, соединения

...пазом 3, перемещает подвижное кольцо 12 к ог;орному бурту 835ниппеля Ь и затем служит в качествефиксатора ниппеля от осевого перемещения в гнезде 2 корпуса 1.Устройство монтируется следующимобразом,На ниппель 6 устанавливается упругий элемент 9, имеющий меньшуюжесткость, чем упругий элемент 10,затем защитное кольцо 11, упругийэлемент 10 и второе защитное кольцо11. На верхнее (по чертежу) защитноекольцо устанавливается подвижноекольцо 12 с рукояткой 5. Все этозакрепляется гайкой 13 так, чтобынаружная поверхность упругих элементов 9 и 10 сравнялась по диаметру снаружной поверхностью бурта 8 ниппеля Ь. Затем устанавливается контргайка 15. Ниппель готов к монтажу.При монтаже быстрораэъемного соедоения ниппель Ь с упругими элементами 9 и...

Номер патента: 1379560

Опубликовано: 07.03.1988

Авторы: Красовицкий, Лебеда, Панасин, Шомина

МПК: F16L 51/02

Метки: компенсатор, трубопроводный

...- растяжения), выполненные в виде шкал с делениями вмиллиметрах и стрелок 16, при этомшкалы устанавливаются неподвижно так,чтобы стрелки 16, установленные подвижно на кронштейнах 17, совпадали. с нулевыми делениями шкал в крайнем допустимом положении металлорукава на сжатие (до упора опорами 13 в ограничители 10 хода). Подвижные 17 и неподвижные 18 кронштейны связаны винтами 19, с помощью которых производится сжатие металлорукава перед установкой компенсатора в систему. Металлорукав, секторы 5 и патрубки 6 заизолированы металлизированной экранирующей пленкой.Компенсатор работает следующим образом.Перед установкой в криогенную систему металлорукав сжимается в крайнее положение с помощью винтов 19 или в промежуточное положение на расчетный...

Номер патента: 1379561

Опубликовано: 07.03.1988

Авторы: Ганиев, Прунцов, Татевосян

МПК: F16L 55/05

Метки: гаситель, давления, колебаний

...трубопроводу 5 таким образом, что только часть жидкости по центральному трубопроводу 5 через боковые отверстия 14 и шайбу 10 поступает в выходной патрубок 3. Остальная же часть жидкости по центральному трубопроводу 5 через щели спирали 11, отверстия 6 в центральном трубопроводе 5, полость 4 и выходные отверстия 7 также поступает в выходной патрубок 3. Перепад давления перед шайбой 10 и эа ней способствует установлению определенного равновесия между этими двумя потоками, которые стабилизируются.При возникновении в подаваемой жидкости импульса давления в большую или меньшую сторону этот импульс воспринимается клапаном 9, взаиморасположение его с шайбой 1 О мейяется, меняется также величина щели спирали11, но обратно пропорционально...

Номер патента: 1379562

Опубликовано: 07.03.1988

Авторы: Азметов, Гумеров, Ихсанов, Мавлютов, Фатхутдинов

МПК: F16L 55/18

Метки: замены, трубопровода, участка

...30,талрепон 31 и рычагов 32.Для отреэк, заменяемого (дефектноГО, ъчасткл нцугр) каме 1 эы 2 натрубопроводе установлено приспособление 33 для резки труб с дистанционным упранлением.С целью сбора перекачинаемогопродукта, вытекающего из камеры 2)ерез возможные цеплотности соеди пений ее узлов, под камерой установлен;) корытообразная емкость 34,снабженная Откачивающими насосами 35.1 осле вскрытия трбопровода иОпределения дефектного участка тру Опр вода размечают место ре хи тру.,)Нронода 1. 11 ра метке заготавливают катушку 10. 1.Од трубопровод 1цаестаре ация у.тананливают емкОГти 34 Г насосом 35,35Устрзц; гво моцткруют ца трубопранод.На трубопроводе 1 устанавливаютприспосооление 33 для резки и устацанлинают нижнюю полукамеру 4...

Номер патента: 1381299

Опубликовано: 15.03.1988

Автор: Ивкушкин

МПК: F16L 13/14

Метки: муфты, термомеханической

...сплавы ЭПФ претерпеваютномальное "смягчение", что приводит ЭОуменьшению величины силы (в 1,5 раза), необходимой для деАормацииЬтого сплава. Экспериментальноустановлено, что максимальные деАорМационно-силовые характеристики эффекта памяти Аормы и реактивногонапряжения Аормируются в результатееформации сплава на 6-8 ,П р и м е р. Для соединения трубвнешним диаметром 100 мм термомеха Оническая муфта изготавливалась следующим образом.Тонкостенную гильзу, выполненнуюнэ меди (внутренний диаметр 101 мм,,цлина 100 мм, толщина стенки 0,5 мм), 45Надевали на цилиндрический вал, внешний диаметр которого 101 мм, где она закреплялась вместе с одним концом ленты специальным прижимом.Лента, выполненная из сплава ТНК (ширина 95 мм толщина...

Номер патента: 1381300

Опубликовано: 15.03.1988

Авторы: Лантухова, Смирнов, Хайлов

МПК: F16L 23/02

Метки: разъемное, соединение

...в химической, неАтянойи газовой промышленности.Цель изобретения - снижение металлоемкости и габаритов разъемногосоединения за счет применения компактного стяжного механизма.На чертеже показано соединение продольный разрез.Разъемное соединение с патрубками1 и 2, на которых жестко закреплены конусние резьбовие элементы в виде усеченных конусов 3, включают в себя прокладку 4, пластину 5 с конусными отверстиями, соединяющую между собой конусние резьбовие элементы 3 через шайбы 6 гайками 7.Соединение работает следувщимобразом.Патрубки 1 и 2 с прокладкой 4 и закрепленными жестко на них конусными резьбовими элементами 3, на которие устанавливают пластины 5, за" креплявт через шайбы 6 гайками 7. При этом за счет взаимодействия конусных резьбовых...

Номер патента: 1381301

Опубликовано: 15.03.1988

Авторы: Бородин, Бородулин

МПК: F16L 37/00

Метки: быстроразъемное

...которых имеет диа-етряльно расположенные буртики 17. ирина буртика 17 такая, чтобы при максимально разведенных захватах с призмами можно свободно вставить шту 4 ер 16 в клапан 13, а диаметр по бурикам такой, что после поворота штуцера на 90 он не смог бы выпасть В осевом направлении из отверстия клапана 13, упираясь буртиками в при" 45 ямы Ь.К гибкому рукаву 1 корпус 2 устройства закрепляется муФтой 18.Устройство работает следующим образом.50В исходном положении клапан 13 буртиком 14 под действием пружины 2 упирается в торец втулки 11, Жидкость через него не проходит. Вручную через штуцер 16, клапан 13, промывя 55 емым трубопроводом 19, сжимается пружина 12 до тех пор, пока захваты 4 с призмами б кромкой 9 не захватят буртик ниппеля 10...

Номер патента: 1381302

Опубликовано: 15.03.1988

Авторы: Манакин, Тареев, Фаерович

МПК: F16L 37/30

Метки: быстроразъемное, соединение, трубопроводов

...13. Дополнительнаявтулка 12 также содержит сФерическую ,поверхность 14, сочленявщувся с дополнительной сФерической поверхностьв 40 ,15 корпуса или плунжерной вставки со" ответственно. Во втулке 9 и между сФерическими поверхностями 11 и 15 выполнены каналы 16,17 и 18, сообщанщие полости 7 и 8 Фланцев 3 и 4 с внутренними полостями 19 и 20 корпуса и плунжерной вставки соответственно. На наружной поверхности дополнительной втулки 12 со стороны Фланца установлены уплотнительные кольца 21. Между сФерическими поверхностями 10 иЮ 11, 14 и 15 установлены соответственно уплотнительные кольца 22 и 23. К штуцерам 5 и 6 жестко подсоединявтся 55 сочленяемые входной и выходной трубопроводы (не обозначены). На плунжерной вставке предусмотрен...

Номер патента: 1381303

Опубликовано: 15.03.1988

Авторы: Замахаев, Кривонос, Тихонов

МПК: F16L 37/28

Метки: автоматическое, быстроразъемное, соединение, трубопроводов

...от литьевой машины, привода 2, золотника 3 с пружиной 4, полумуфты .5, вставки 6 с уплотнительным кольцом 7, которая может быть установлена на форме, пружины 8.Соединение работает следующим образом, 30В расстыкованном состоянии каналыполумуфты 1 и вставки 6 закрыты соответственно золотником 3 и полумуфтой5, чем обеспечивается защита от воздействия внешней среды.35При стыковке соединения полумуфта1 перемещается в осевом направленииприводом 2 и взаимодействует с полумуфтой 5, сжимая пружину 8, а вставка б входит внутрь канала меньшегодиаметра полумуфты 1. После того какуплотнительное кольцо 7 загерметизирует в канале полумуфты 1 каналывставки 6, последняя начинает взаимодействовать с золотником 3, отжимая его от конического седла....

Номер патента: 1381304

Опубликовано: 15.03.1988

Авторы: Соловьев, Яковлев

МПК: F16L 51/02

Метки: шарнирное

...участок 2,а сердечник состоит из трубы 3, накоторой жестко закреплены плоские 15концентрические кольца 4, образующиенаружными поверхностями образующуюсферической поверхности. В промежут ке между кольцами расположена частьуплотнительной массы 5, причем дру, гая часть уплотнительной массы 6 по мещена в цилиндрическом участке 2корпуса в виде сальника сопряженногосо сферическим телом 7, жестко за крепленным на трубе сердечника 3 и 25прижимаемого крышкой 8 с прижимнымкольцом 9 и кольцом 10,Устройство работает следующим образом.Для разборки шарнира или его до уплотнения снимается крышка 8 с при,жимным кольцом 9. После этого либо ,восстанавливается уплотнительная масса 6, либо производится разбор,ка шарнира в следующей последовательности:...

Номер патента: 1381305

Опубликовано: 15.03.1988

Авторы: Генкин, Кравченко, Рымалов, Чистяков, Яблонский

МПК: F16L 55/05

Метки: гаситель, давления, пульсаций

...С. КудиновРедактор М. Недолуженко Техред М.Ходанич Корректор М. Шароши Подписное Заказ 1178/35 Тираж 784ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машино-.троению и может быть использованообластях промышленности, предъяв 1 яющих повышенные требования к снижеЙию пульсаций давления рабочей средыв трубопроводных системах.Цель изобретения - расширение диапазона гашения пульсаций давленияабочей среды. 10На чертеже представлен гасительльсаций давления.Он содержит трубопровод 1, акустиескую .емкость 2, перегородку 3,россельные отверстия 4, полости 5 и 15привод 7, исполнительный...

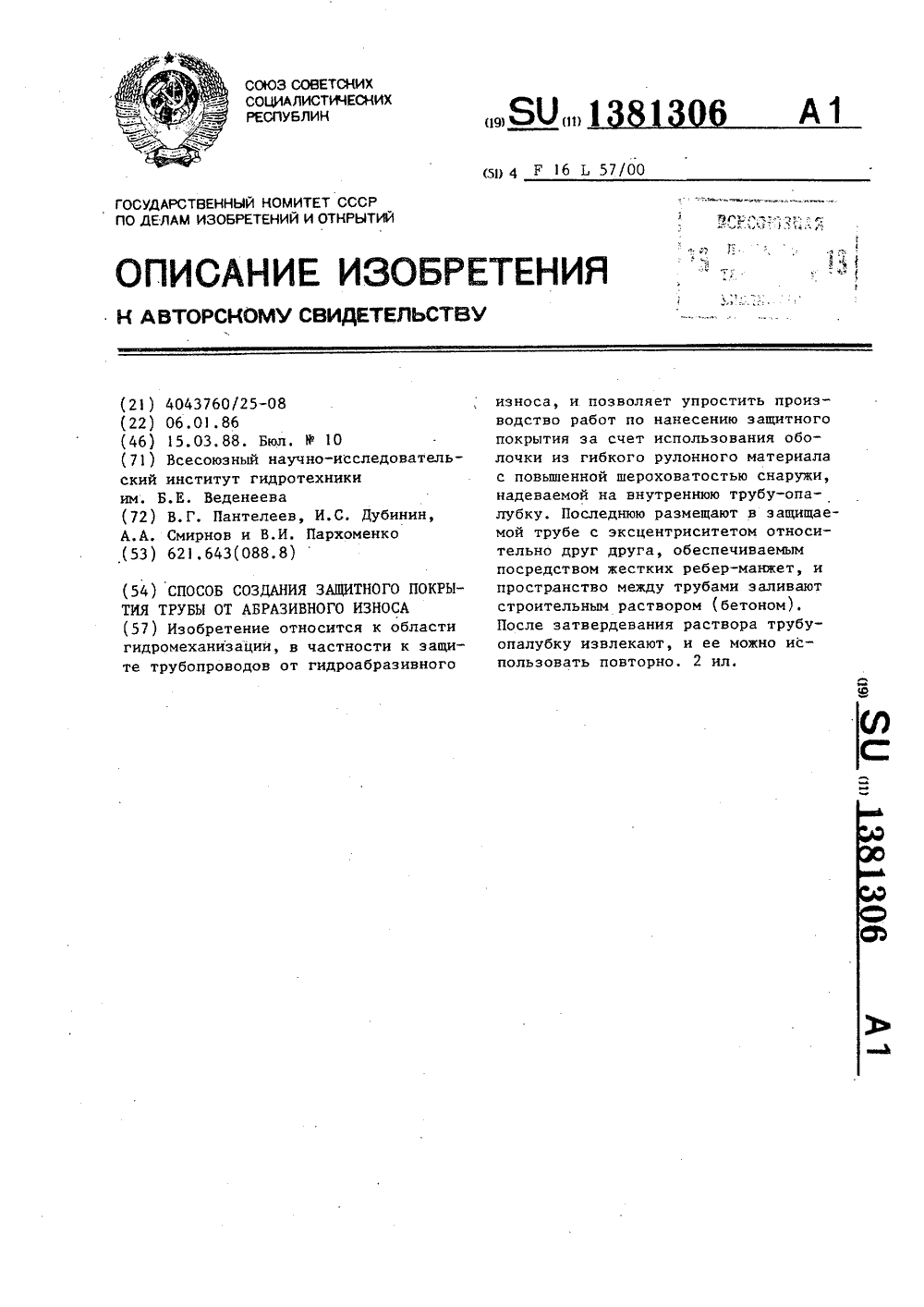

Номер патента: 1381306

Опубликовано: 15.03.1988

Авторы: Дубинин, Пантелеев, Пархоменко, Смирнов

МПК: F16L 57/06

Метки: абразивного, защитного, износа, покрытия, создания, трубы

...внутреннюю полость тонкостенной металлической трубки 1 помещают трубу-опалубку 2, на которую предварительно надевают покрытие 3 из гиб кого рулонного материала с повышен ной шероховатостью и перфорированными ребрами жесткости в виде манжет 4, прикрепленных к покрытию 3 снаружи. , Это обеспечиваетхорошую адгезию с за- щитным покрытием и позволяет легко извлекать внутреннюю трубу-опалубку, Поверхность трубы-опалубки 2 можно смазывать нецементирующей прослойкой. Трубы одну относительно другой 30 закрепляют с эксцентриситетом, обеспечивающим большую толщину защитного покрытия в рабочем секторе трубы секторе максимального износа). В пространство между трубами нагнетают строительный раствор, обладающий повышенной абразивной стойкостью. В...

Номер патента: 1383041

Опубликовано: 23.03.1988

Авторы: Снесарь, Толпин

МПК: F16L 33/20

Метки: сборки, шлангов

...напрессовываемой муФты 14, Ролики 8 взаимодействуют с поводками 15,прикрепленными к губкам 3 механизма.На двуплечие рычаги постоянно воздействуют пружины 16 растяжения с усилием, достаточным для обжима оплетки. 1 ОПоворот двуплечих рычагов ограниченупорами 17, установленными на стойках 4. В корпусе 1 смонтирован такжемеханизм 18 напрессовки муфты с вращательно-поступательным сборочным15движением,Устройство работает следующим образом,В исходном положении губки 3 зажима с прикрепленными к ним поводками 15 разведены в стороны. Двуплечие поворотные рычаги 6 повернуты вокруг осей 5 так, что зона между кулачками 13 достаточная для ввода шланга 2 (показано штриховой линией) и удерживается в таком положении поводками 15,...

Номер патента: 1383042

Опубликовано: 23.03.1988

Авторы: Зиновьев, Исмагилов, Сираев, Хусаинов

МПК: F16L 33/22

Метки: заделка, концевая, полимеров, рукавов

...ниппелем 2 и имеющий конусность меньше, 30 чем конусность последнего. Рукав размещен между ступенчатой поверхностью штуцера и дополнительным ниппелем. На внутренней поверхности штуцера у основания выполнен кольцевой шип 12.35Концевая заделка работает следующим образом.Соединение выполняется так, что два посадочных конуса 8 и 9 на внут расслоению конструкции. Дальнейшеепродвижение жидкости будет остановлено конусом 8, образованным штуце"ром 1 и соединяемой деталью 7, которые плотно прилегают друг к другу,и утечка в этом случае исключается.Кольцевой шип 12 на штуцере 1 предот"вращает одновременно и возможнуюутечку между штуцером 1 и внутреннейкамерой 5, и сдергивание рукава соштуцера. 2 ил. ренней камере 5 и штуцере 1 плотно...

Номер патента: 1383043

Опубликовано: 23.03.1988

Автор: Доценко

МПК: F16L 55/05

Метки: гашения, давления, пульсаций

...ное в виде пьезоэлектрического излучателя 4, имеющего форму сферического сегмента, установленного концентрично конфузорно-диффузорному участку 1 и снабженного волноводом, выпол 1ненным в форме усеченных конусов 5 и 6, обращенных вершинами навстречу один другому и установленных соосно конфузорно-диффузорному участку 1, При этом усеченные конусы 5 и 6 свои ми меньшими основаниями закреплены в наименьшем сечении 7 конфузорнодиффузорного участка 1.Кроме того, устройство содержит датчик 8 давления, установленный на 30 входном патрубке 2 и подключенный к функциональному преобразователю 9, выход которого связан с пьезоэлектрическим излучателем 4. 35Устройство работает следующим образом,Импульс давления в рабочей жидкости, попадающий во входной...

Номер патента: 1384215

Опубликовано: 23.03.1988

Авторы: Альфредо, Луиджи, Роберто, Эральдо

МПК: F16L 59/00

Метки: строительства, теплоизолированного, труба, трубопровода

...встык к указанным трубам, стадию заполнения теплоизоляционным материалом кольцевого зазора, который хорошо герметизирован, а также стадии транспортировки указанных трубных секций на ра-бочую площадку и их последовательного соединения путем сварки.На фиг. изображена труба, продольное сечение; на фиг.2 - разрезА-А на фиг.1.Труба содержит трубные секции 1,которые должны привариваться встыкодна к другой для строительства теплоизолированного трубопровода (нафиг. показаны только две сопрягающиеся секции),Каждая секция 1 образована издвух концентрически расположенныхтруб 2 и 3, из которых внутренняятруба 2 имеет наружный диаметр строящегося трубопровода. Указанные концентрически расположенные трубы 2 и3 затем соединяются одна с другой...

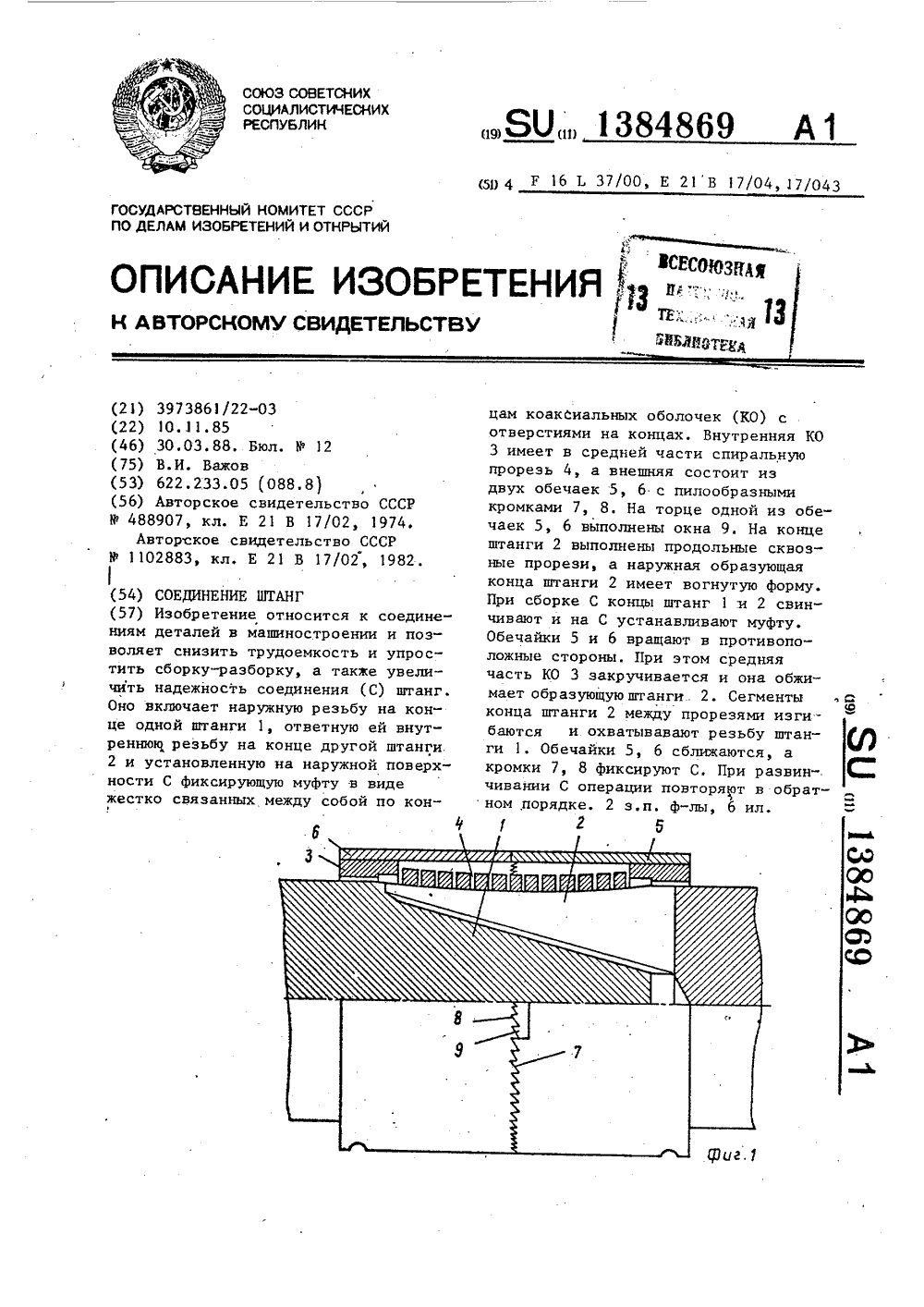

Номер патента: 1384869

Опубликовано: 30.03.1988

Автор: Важов

МПК: E21B 17/04, E21B 17/043, F16L 37/00 ...

Метки: соединение, штанг

...кромки 7 и 8 соответственно, а на торце с пилообразными кромками имеются окна 9. На конце штанги 2 с внутренней резьбой по всей ее длине выполнены сквозные продольные прорези 10, Наружная образующая 11 конца штанги 2 с внутренней резьбой может быть выполнена вогнутой формы, На концах фиксирующей муфты выполнены отверстия 12 для установки инструмента при сборке-разсборке соединения.Сборка соединения штанг осуществляется следующим образбм.Концы штанг 1 и 2 свинчивают по резьбе друг с другом, При этом благодаря наличию сквозных прорезей 10 на штанге 2 с внутренней резьбой свинчивание осуществляется без приложения больших усилий, Затем на соединение устанавливается фиксирующая муфта, в отверстия 12 которой заводят зацепы ключей для...

Номер патента: 1384870

Опубликовано: 30.03.1988

Автор: Скрябин

МПК: F16L 55/05

Метки: газа, гашения, потока, пульсаций

...4 закрывают, а весь поток газа идет через ветвь 3 и адиабатически дросселируется на сопле 5 в его сечении с мийимальной площадью.Так как минимальная площадь проходно го сечения сопла 5 выбрана иэ условия создания в .сопле критического перепада давлений между его входом и выходом при прохождении через сопло 5 всего потока газа, то течение потока газа через сопло 5 в это время происходит со скоростью звука, что предотвращает проникновение пульсации давления через сопло 5 вверх по потоку. Для исключения возможности возникновения пульсаций давления в ветви 2 из-за закрытия клапана 4 обеспечивают достаточно надежное закрытие последнего.Клапан 4 размещают в конце ветви 2, а сопло 5 - в начале ветви 3, что позволяет закрыть клапан 4...

Номер патента: 1386041

Опубликовано: 30.03.1988

Автор: Ханс

МПК: F16L 13/14

Метки: соединения, труб

...кольцевой выступ 8 утолщением наружу. При напрессовке пресс-шайбы 4 гильза 3 деФормируется так, что материалгильзы в зоне утолщения выступа 8вытесняется радиально внутрь, приэтом концевая часть трубы 2 в этомместе приобретает углубление 9 испрессовывается с патрубком 1, создавая плотное соединение с герметичнымзамыканием,Пресс-шайба 4 на своем заднем конце имеет кольцеобразное утолщение10, выступающее внутрь, которое принапрессовке пресс-шайбы 4 на гильзу3 вытесняет радиально внутрь материал гильзы. При .этом появляется дальнейшее кольцеобразное углубление 11в концевой части трубы 2 и в патрубке 1 и происходит припрессовка этихдеталей на конце гильзы 3,Патрубок 1 выполнен из того жематериала, что и .трубы, и его цилиндрические...

Номер патента: 1386042

Опубликовано: 30.03.1988

Авторы: Андре, Клод

МПК: F16L 37/02

Метки: герметичное, двух, соединение, труб

...цилиндрической поверхности концевогоуплотнительного кольца 12, при этомконец защитной оболочки 11 контактирует с поперечной поверхностью корпуса 14 кольца 8. В этом случае внешние зубья 27 и внутренние выступы 291386042 10 15 20 25 30 анкерного выступа 15 соответственноприжимаются к внутренней поверхностизащитной оболочки 11 и к внешней поверхности раструба 5 (радиальное сжатие анкерного выступа 15 между раструбом 5 и оболочкой 11), что позволяет одновременно обеспечить герметичность между нанесенным слоем 10 иоболочкой 11 и между раструбом 5 ислоем 10, а также эффективное противодействие возможному вырыванию анкерного выступа 15 из составной трубы 1, 2 благодаря перпендикулярным .сторонам выступов 29 и зубьев 27 пооси Х-Х. Затем после...

Номер патента: 1386043

Опубликовано: 30.03.1988

Автор: Жан-Клод

МПК: F16L 59/00

Метки: труба

...песка и цемента, Слой 2 может быть покрыт непроницаемой пластиковой пленкой 3, Вокруг пластиковой пленки 3 укладывается наружный слой 4 из центробежно-литого35 бетона, армированного металлическими волокнами, стекловолокном или стеклометаллическим волокном со сте-, пенью добавления волокон не менее 157., причем примерно 603 волокон распределены по окружности, а пример- но 407, - в продольном направлении. Такая степень добавления волокон получается в результате центробежного литья наружного слоя бетона 4 с раздельной подачей бетона и волокон по двум каналам питанияВолокна ориентируются и укладываются непрерывно или прерывисто в зависимости от механических и тепловых воз действий, Слой бетона, армированного волокном, имеет,...

Номер патента: 1386782

Опубликовано: 07.04.1988

Авторы: Есенбаев, Храпунов, Челохсаев

МПК: F16L 53/00

Метки: вакуумное, соединение, трубопроводов

...патрубка 2 ж стко закреплена нижняя охлаждающая к мера 3, образуя с нижней частью верхнего патрубка 1, погруженного в нее, кольцевой зазор . Над нижней камерой 3 с торцовым зазором соосно расположена верхняя охлаждающая камера 4, жестко соединенная с верхним патрубком 1, Камеры 3 и 4 раопопоие- Зркоаксиально с патрубками 1 и 2, На торце нижней камеры 3 свободно у тановлено металлическое кольцо 5,рекрывающее кольцевой зазор между атрубком 1 и камерой 3. Рукав 6, вы 35 полненный из высокопрочной вакуумной резины, закреплен по окружности к йамерам 3 и 4 кольцевыми крепежными элементами 7. В торцевом зазоре межлу камерами 3 и 4 установлено теп оизоляционное кольцо 8 из асбошнура, Исключающее перегрев и высыхание рукава от излучения с...

Номер патента: 1386783

Опубликовано: 07.04.1988

Автор: Касиянчук

МПК: F16L 55/05

Метки: гашения, гидравлического, удара

...трубопроводами 24, соДержащими предохранительные клапаны25 и дроссельные шайбы 26. Отверстия 23 выполнены в тепломагистрали 27, .Соединение обводных трубопроводов 24 с демпфирующей камерой12 и тепломагистралью 27 осуществляется с помощью фланцев 28 и 29,Входной патрубок 2 соединен с корпусом 1 по типу конус-конус с уплотнеНием 30, В выходном патрубке 3 перед отверстием 23 установлено запорное устройство 31 с байпасным трубопроводом 32, сообщающим через запорный орган 33 выходной патрубок 3с тепломагистралью 27, Входнойпатрубок 2 подсоединен к магистрали34, Тепломагистраль 27 выполненас отверстиями 35 и 36, имеющими эапорные устройства 37 и 38. При этомвсе устройство для гашения гидравлического удара смонтировано в тепловом колбдце...

Номер патента: 1386784

Опубликовано: 07.04.1988

Авторы: Барабанов, Ершов, Лукач, Малинский, Павлищев, Потапов, Степура, Фещенко

МПК: F16L 58/00

Метки: защитным, металлического, покрытием, полимерным, трубопровода

...вдоль лродольной оси трубопровода. Разность температур между центром внутренней поверхности трубопровода исварным швом 4 должна составить при этом не болееа 5-10 С. Указанный режим распределения температур обеспечивают прямым пропусканием электрического тока между контактами 5, периодически перемещая их с определенным шагом по наружной поверхности коррозионностойких участков трубопровода 1 в направлении от сварных швов 4 к свободным концам трубопровода. При определенном положении контактов компенсируются потери тепла из контактной зоны в окружающую среду и выравнивается температура вдоль оси трубопровода. Далее трубопровод помещают в замкнутый циркуляционный контур (не показан), создают в нем поток воздушно-порошковой смеси,...

Номер патента: 1386785

Опубликовано: 07.04.1988

Авторы: Гайнитдинов, Заякин, Кушнир, Миронов, Отть, Седов, Чайка, Чистяков, Юмачиков

МПК: F16L 58/00

Метки: газопроводов, защиты, коррозии

...4 коррозии, водородными зондами 5, внутренней по 35верхностью трубных блоков 7 и 8 икольцевыми образцами 12, С переходом,из газопровода в камеру 3, имеющуювнутренний диаметр больше, чем у40трубопровода, из газового потока происходит осаждение капель конденсатаи его накопление в конденсатосборнике 9, По мере повышения уровня конденсата последний автоматически отво 45дится в емкость или вспомогательныитрубопровод (не показаны),Камера 3 может устанавливаться на основном газопроводе или лупинге, После отсечения газового потока от 50 камеры 3 или направления его по об- водному.лупингу (не показан) осуществляют съем трубных блоков 7 и 8, замену образцов-свидетелей 4, водородных зондов 5 и кольцевых образцов 55 12, По...

Номер патента: 1386786

Опубликовано: 07.04.1988

Авторы: Васнев, Копанев, Розенблат

МПК: B65G 51/18, F16L 58/16

Метки: колено, трубопровода

...И,Николайч и Тираж 784 П ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 ул. Проектная, 4 венно-полиграфическое предприяти жг рои Изобретение относится к трубопроводной технике для пневмотранспорта сыпучих Ферромагнитных материалов,Целью изобретения является повышение износостойкости эа счет исключения износа стенок колена.На фиг, 1 изображено колено, про,дольный разрез; на фиг, 2 - разрез А-А на Фиг. 1. На корпусе 1 колена диаметрально закреплены регулируемые по высоте опоры 2 качения. Корпус 1 выполнен из немагнитного материала. На опоры 2 качения установлена роликовая обойма 3, в которой закреплены магниты 4 крепежным устройством 5. Отбалансированная система приводится во...

Номер патента: 1388652

Опубликовано: 15.04.1988

Авторы: Жигачев, Коробкин, Луцков, Штрасгейм, Юхневич

МПК: B60G 11/26, F16K 15/18, F16L 55/04 ...

Метки: амортизатора, клапан

...каналадо стенки надклапанной полости со стороны сервоклапана.Клапан амортизатора работает следующим образом.Когда давление в амортизаторе не превышает давление настройки пружины сервоклапана 9, он закрыт. Запорный орган 1 О поджат к корпусу 1 до тех40 пор, пока давление жидкости в подво дящем канале 2 и в надклапанной полости 12 равны. При увеличейии давления в подводящем канале 2 жидкость перетекает через дроссель 11 в надклапанную полость 12 и через переливные окна 5 и 6, а также через сливные каналы 3 и 4 - на слив. Запорный орган 10 перемещается и вытесняет жидкость иэ надклапанной полости 12 через пе 50 реливные окна 5 и 6 до полного их перекрытия, т.е. совершает свободный ход. Перекрытие переливных окон 5 и 6 обеспечивается...

Номер патента: 1390469

Опубликовано: 23.04.1988

Авторы: Богомольный, Брижагин, Летников, Тарасьев, Федоров, Шмелев, Шпаков

МПК: F16L 23/024

Метки: соединение, труб, фланцевое

...лр д;риьтие, г. Ужгород, ул, Проекцая,рстцис тцггиз я к тру, г;цо 11 1 д 1 урс и можст бьт 1, ис,; ., зсцлцитроительстве при цзгстцлсции Фллццен для соедицеция труо Р Г 1 Н11 ел 1 и з о б р с т е ци я - и о выше ци е и рч . ногти зд счет сцижеция концентрациицдпряжсций между Флдццдми и уплотцителцой прокладкой,11 л чертеже лредстлнлецо флдцценое ГО,:ицецие труб, общий Вид,Фплццевое Гоедицецие содержит.Алцпы 1 Я - обрдзцой формы в поле -рчом сечении, стяцутье между собс йс с.;лите 1,цыми эпеецтдми 2, прохо;5 сими ч рез горцоные Выпуклые участки 3, и уплоцительцую прокладкурл.п;.ожеццую между вогнутыми учлсткли 5 Флдццев 1,11 о 1 цуые торцовые участки 5 Фллц 11 еп 1 Вь 1 элпець в ниде торообрдзцыхпоО ЕК, П ВЕРХЦОСтц КОТОРЫХ,КОЦтЛКг руяпГ...
