Способ соединения ниппеля со шлангом и утройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

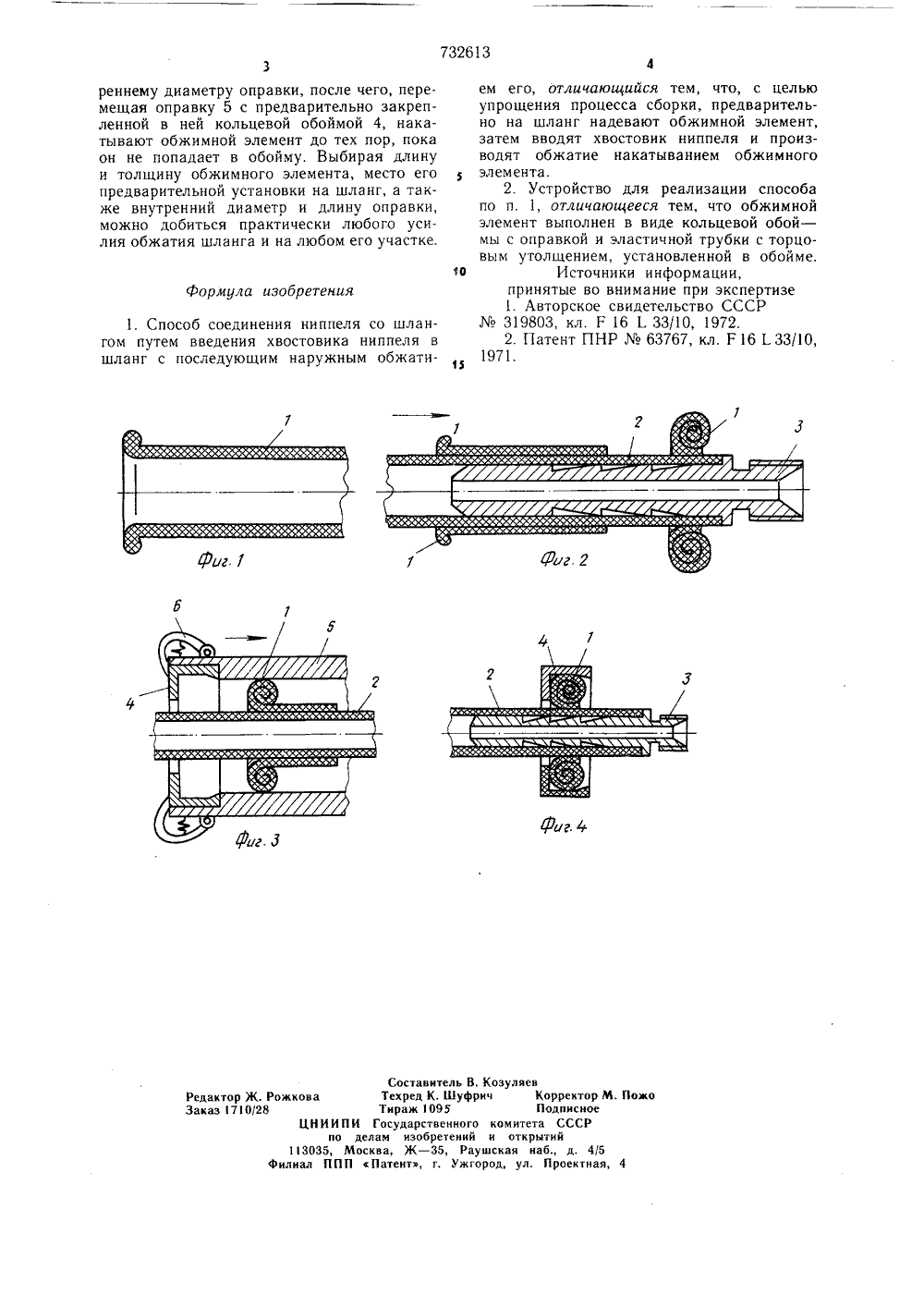

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11732613(51) М. Кл. Р 16 1. 33/10 Гкударстеенный комитет Опубликовано 05.05.80. Бюллетень17Дата опубликования описания 15.05.80ао делам изобретений н открытий(71) Заявитель Специальное конструкторское бюро сейсмической техники(54) СПОСОБ СОЕДИНЕНИЯ НИППЕЛЯ СО ШЛАНГОМ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯИзобретение относится к машиностроению и может быть использовано в гидравлических и пневматических системах, в которых требуется быстрая и надежная замена ниппеля в шланге.Известен способ и устройство для соединения ниппеля со шлангом- путем наружного обжатия шланга.Усилие обжатия достигается при помощи охватывающего шланг муфтообразного нажимного элемента и торцовой гайки, ввернутой в этот элемент 11. оУказанный способ и устройство для его реализации сложны.Известны также способ соединения ниппеля со шлангом путем введения хвостовика ниппеля в шланг с последующим наружным обжатием его, и устройство для осуществления этого способа 2.Однако и этот способ и устройство для его реализации не упрощают процесса сборки.Целью изобретения является упрощение процесса сборки.Указанная цель достигается тем, что предварительно на шланг надевают обжимной элемент, затем вводят хвостовик ниппеля 2и производят обжатие накатыванием обжимного элемента, а в устройстве для реализации способа обжимной элемент выполнен в виде кольцевой обоймы с оправкой и эластичной трубки с торцовым утолщением, установленной в обойме.На фиг. 1 представлен обжимной элемент для соединения ниппеля со шлангом; на фиг. 2 - 4 - последовательность соединения ниппеля со шлангом,Устройство для реализации способа состоит из обжимного элемента 1, шланга 2, ниппеля 3, кольцевой обоймы 4, оправки 5 и прижимов 6. Соединение ниппеля со шлангом осуществляют следующим образом.На шланг 2 предварительно с минимальным зазором или натягом надевают обжимной элемент 1. Затем вставляют ниппель 3. После этого производят ручное накатывание обжимного элемента 1 со стороны валика вдоль образующей шланга. В случае необходимости более сильного обжатия шланга обжимной элемент слегка накатывают рукой, пока наружный диаметр образовавшегося утолщения не будет равен внут732613 Формула изобретения Составитель В. Козуляев Техред К. Юуфрич Корректор М. Пожо Тираж 1005 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Ж. РожковаЗаказ 1710(28 реннему диаметру оправки, после чего, перемещая оправку 5 с предварительно закрепленной в ней кольцевой обоймой 4, накатывают обжимной элемент до тех пор, пока он не попадает в обойму. Выбирая длину и толщину обжимного элемента, место его предварительной установки на шланг, а также внутренний диаметр и длину оправки, можно добиться практически любого усилия обжатия шланга и на любом его участке. 1, Способ соединения ниппеля со шлангом путем введения хвостовика ниппеля в шланг с последующим наружным обжатием его, отличающийся тем, что, с цельюупрощения процесса сборки, предварительно на шланг надевают обжимной элемент,затем вводят хвостовик ниппеля и производят обжатие накатыванием обжимногоэлемента.2. Устройство для реализации способапо п. 1, отличающееся тем, что обжимнойэлемент выполнен в виде кольцевой обой -мы с оправкой и эластичной трубки с торцовым утолщением, установленной в обойме.10 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР319803, кл. Г 16 1. 33/10, 1972.2. Патент ПНР63767, кл. Г 16 1 33/10,1971.
СмотретьЗаявка
2601396, 05.04.1978
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО СЕЙСМИЧЕСКОЙ ТЕХНИКИ
СВИНИН АЛЕКСАНДР ИВАНОВИЧ, ЭПШИЦКИЙ ЕФИМ АРОНОВИЧ
МПК / Метки
МПК: F16L 33/10
Метки: ниппеля, соединения, утройство, шлангом
Опубликовано: 05.05.1980
Код ссылки
<a href="https://patents.su/2-732613-sposob-soedineniya-nippelya-so-shlangom-i-utrojjstvo-dlya-ego-osushhestvleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ соединения ниппеля со шлангом и утройство для его осуществления</a>
