F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции

Номер патента: 511469

Опубликовано: 25.04.1976

Автор: Емельянов

МПК: F16L 19/025

Метки: соединение, трубопроводов

...свив.9Изд. М 9 Заказ ИВ 8 Тираж 1134 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4 филиал ППП фПатент, г. Ужгород, ул. Проектная, 4 3ливается между штуцером 1 и ниппелем 2 в их трапецевидных кольцевых канавках 3, опираясь концами своих ветвей о стороны канавок и касаясь их своей наружной выпуклой поверхностью. Затем соединение с помощью накидной гайки 5 затягивается.При этом в местах взаимодействия линзы со сторонами трапеции возникают усилия, которые засгавляют линзу упруго деформироваться. В результате деформации лииза 1 О сжимается в поперечном направлении, и концы ее ветвей, скользя по цилиндрическим поверхностям канавок, расходятся. После сообщения...

Номер патента: 511470

Опубликовано: 25.04.1976

Авторы: Васильев, Коленда, Лисновский, Лиховид, Молибог, Фирштейн

МПК: F16L 37/00

Метки: быстроразъемное, соединение, шлангов

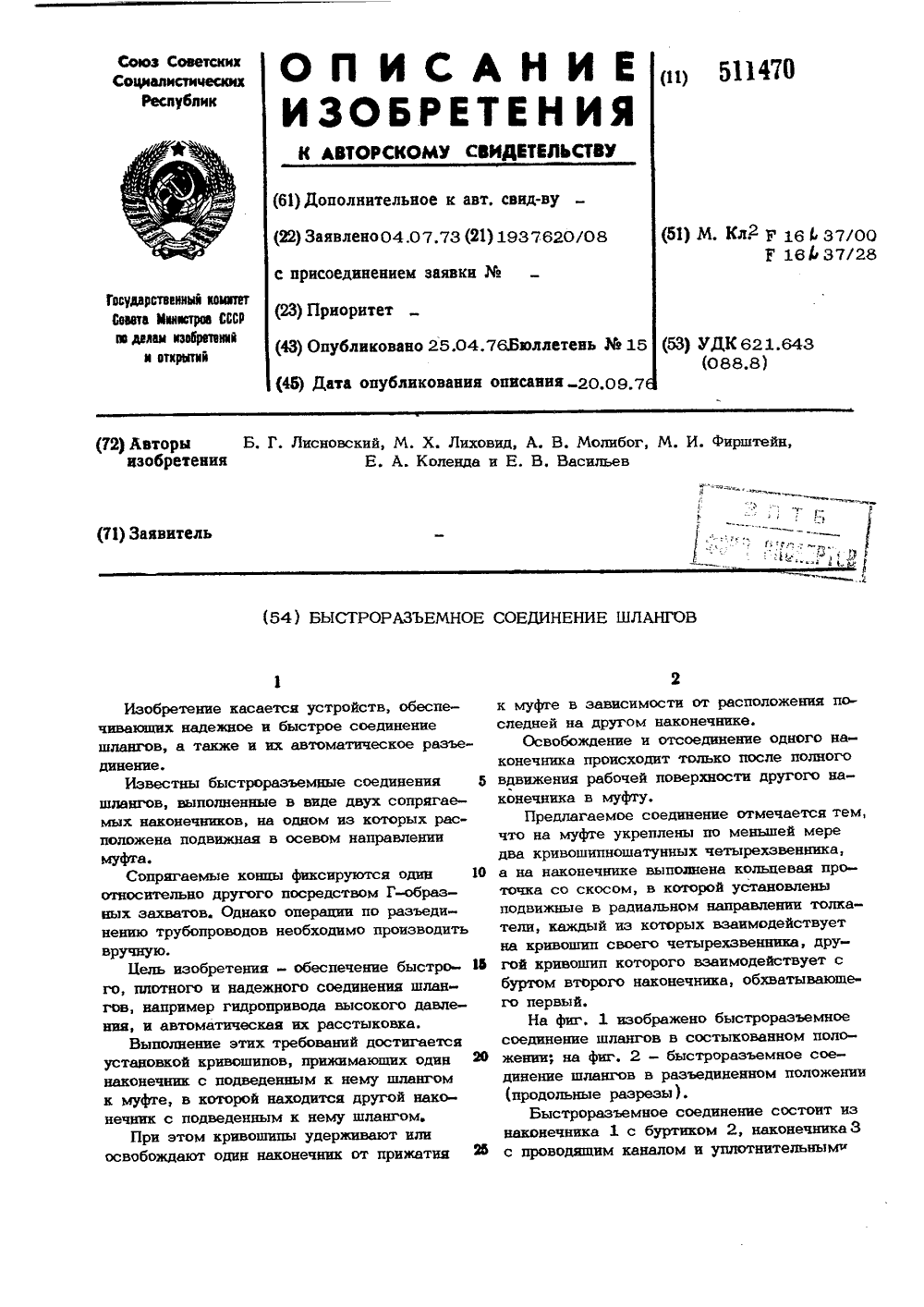

...9, На муфте 5 на кронштейнах закреплены кривошипы 10 и 11, связанные между собой тягами 12. Кривошип 11 одним плечом взаимодействует с толкателем 13, который пе- / ремещается во втулке на муфте и контакти- рует с наконечником 3, На наконечнике 3имется проточка 14 со скосом, а к про О водящему каналу в наконечнике подсоеди-. нен шланг 15,Проходные сечения шлангов 8 и 15 соединены продольным каналом в наконечнике 3 и радиальным отверстием в нако- б нечнике 1.В состыкованном положении соединения (см. фиг. 1 ) наконечник 3 вдвинут в наконечник 1 и удерживается в нем фиксатором 7. Наконечник 1 прижимается через 20 шайбу 9 к муфте 5 эа буртик 2 кривошипами 10. Кривошипы 10 в свою очередь .через кривошип 11 и тяги 12 прижимаются толкателями...

Номер патента: 511471

Опубликовано: 25.04.1976

Авторы: Гришин, Черниченко, Юцкевич

МПК: F16L 37/32

Метки: быстроразъемное, соединение, шлангов

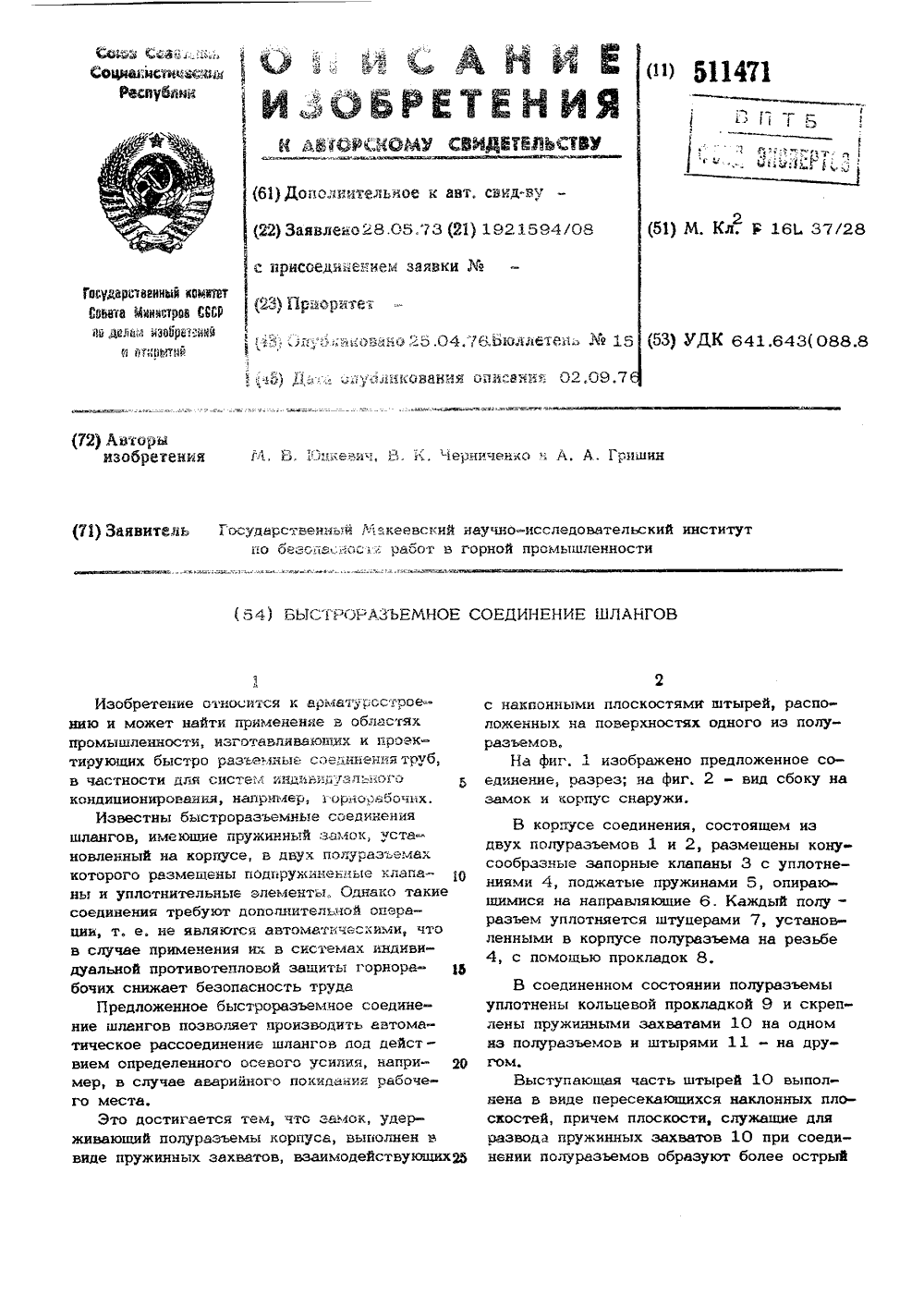

...пружинный замок, установленный на корпусе, в двух полуразъемах которого размещены подпружиненные клапаны и уплотнительные элементы, Однако таки соединения требуют дополнительной операции, т. е. не являюгса автоматическими, чт в случае примечения их в системах индивидуальной противотецловой защиты горнорабочих снижает безопасность трудаПредложенное быстроразъемное соединение шлангов позволяет производить автомаВ корпусе соединения, состоядвух полуразъемов 1 и 2, размесообразные запорные клапаны 3ниями 4, поджатые пружинами 5щимися на направляющие 6. Каждразъем уплотняется штуцерами 7ленными в корпусе полуразъе4, с помощью прокладок 8.36Р Составитель В,Е(укериигк Парф -ва Корректор М,дейзе едактор Т,Щагова Заела 3 Мв диисиое Совет 1...

Номер патента: 511472

Опубликовано: 25.04.1976

Авторы: Демашев, Карлаш

МПК: F16L 59/12

Метки: монтажа, теплоизоляции

...расширение технологических возможностей устройства.Достигается это тем, что в преддвгвемом устройстве установлен второй гибкийпояс с замком, в планки соединяют обв пояса и установлены нв них подвижно,Планки снабжены пружинными держателями для крепежного гибкого элемента,Нв фиг, 1 изображено устройство длямонтажа теплоизоляции нв трубопроводе; нвфиг, 2 - то же, для труб максимальногодиаметра; нв фиг, 3 - то же, для трубменьшего диаметра; нв фиг. 4 - разрез щА-А нв фиг, 2.Устройство состоит из двух поясов 1,соединенных между собой поперечными планквми 2. Нв поясе закреплен замок 3 с отверстиями 4 для фиксации. Поперечные кПояса 1 стягивают и запирают замком3. Берут концы крепежной проволоки 9 икрепят мат 7 на трубопроводе 12.После...

Номер патента: 511473

Опубликовано: 25.04.1976

Автор: Меркинд

МПК: F16L 58/02, F16L 59/14

Метки: антикоррозийного, нанесения, покрытия, трубы

...опорой 8перемещаются по направляющим, которые 4 б могут быть расположены на эстакаде, и3Г роликовой опорой 4 установлено стационарное распыляюпее устройство 7, которое может быть расположено по одну сторону или по обе стороны от оси трубы, Вторая .подвижная роликовая опора 8 с датчиком 9 обратной связи положения торца переднего конца трубы 2 и роликовой опоры 8 расположена на тележке 10, подвижной относительно платформы 5.Для обеспечения непрерывного процесса нанесения покрытия на движущуюся трубу 2,стациойарным 1 аспыляющим устройством, выполненным Ь;ввде ванны 11, устанавливаемой под трубой, подвижная рлатформа 5 снабжена в передней части прорв-( зью 12, совмешаемой с ванной.Загруженная на колесные ролики 1 роль ганга труба 2,...

Номер патента: 512331

Опубликовано: 30.04.1976

Авторы: Иванков, Стерликов

МПК: F16L 13/14

Метки: соединения, тонкостенных, труб

...в хомут емых 4 и 5 ечении сущест ми пртрубоп формац еспечи ается от иззазором усзажимные и располо 10 зоб ени ор мул ни я тонкостенных и болтов, о т л и- целью устранения соединяемых трус зазором установзажимные болты и расположены на о вдоль трубопросоедине хомута что, с рмации хомута улка, а у собой т другог ое уст - вид сечение чение по резнои лтов 4 ренний Известны устройствастенных трубчатых детамута, фиксирующих шдусматривающие плассоединяемых элементов.Предложенное устройство отличвестных тем, что внутри хомута становлена разрезная втулка, аболты параллельны между собойжены на расстоянии один от другого вдолтрубопровода. Это позволяет осуществлятмногоразовое соединение тонкостенных трубез их пластической деформации.На...

Номер патента: 512332

Опубликовано: 30.04.1976

Авторы: Вайсфельд, Розенцвейг, Тарасов, Токарев

МПК: F16L 19/02

Метки: разъемное, сверхвысокоавкуумно-плотное, соединение

...стенка конуспеременной толщи- алому основанию, а у большего основарированпон частично с тнительного рхность, де поверхность мкой 3, ос стыкуемых тивное выполнение позвохний температурный предел 10уплотнительного соединеформла и те н и Разъемное сверхвысоковакуух соединение по авт. св.252786, о ц е е с я тем, что, с целью повыш него температурного предела рабо сти, образующая стенка конусног выполнена переменной толщины, у щейся к малому основанию, а в с с фланцембольшего основания же схематично изодинение.ое сверхвысоко состоит из конус сечения 1, торообощей кромки 3, кольца 5, присое жных болтов 7, ш ражено вакуум но-плотное ного патрубка перазной оболочки фланца 4, уплотдиняемого фланайб 8 и гаек 9. На черте гаемое сое Разъемн...

Номер патента: 512333

Опубликовано: 30.04.1976

Автор: Хайлов

МПК: F16L 23/00

Метки: разъемное, соединение, труб

...втулку 1 с гладким средним участком, воспринимающим воздействие фланцев, на которой свинчены соединяемые трубы 2 и 3 с конусными фланцами 4 и 5, стягиваемыми хомутом 6 при помощи крепежных деталей 7, уплотняющий элемент 8, ослабленные прифланцевые участки 9 и 10. Внутренняя поверхность фланцев имеет конусообразную форму, большими основаниями обращенную друг к другу.Соединение работает следующим образом.При прохождении по трубам 2 и 3 среды с 5 низкой температурой соединительная резьбовая втулка 1 уменьшается по длине из-за наличия гладкого среднего участка и за счет упругости ослабленных прифланцевых участков 9 и 10 создает в этот момент на уплотня ющем элементе 8 несколько повышенноеудельное давление. При дальнейшем...

Номер патента: 512334

Опубликовано: 30.04.1976

Авторы: Вайсенгольц, Давыдов, Песюков, Светличный

МПК: F16L 23/04

Метки: соединения, труб

...линией показано п В, М. Светличный и А, В. Давыдов ние полускоб перед окончательной затяжкой оолтового соединения при сборке устройства).Трубы с фланцами 1 и 2 соединяются между собой двумя полускобами 3, обхватывающими фланцы по наружной цилиндрической поверхности. На фланцах по ооразующей наружной поверхности сделан паз 4 (например, сквозной), в который вставляются загнутые внутрь концы полускоб, выполняющие роль стопорного элемента. С противоположной стороны полуокобы стягиваются болтовьгм соединением.Установку и съем устройства проводят путем затяжки и ослабления разъемного соединения без его полной разборки. При затянутом болтовом соединении концы полускоб, отогнутые наружу под углом один к другому, сходятся, а при...

Номер патента: 512335

Опубликовано: 30.04.1976

Авторы: Дергачев, Стрепетов, Суханов

МПК: B21D 41/02, F16L 33/00

Метки: закреплении, концах, муфт, ниппелей, них, обжатия, шлангов

...3 зажима 4, бразуют за Изобретение относится к силовым гидравлическим устройствам, применяемым для обжатия муфт на концах шлангов при закреплении в них ниппелей.Известные устройства аналогичного назначения, выполненные по форме цангового зажима, разъемные лепестки которого образуют закрытый штамп, не обеспечивают достаточно высокого качества обжатия, что сказывается на прочности получаемого соединения.Предлагаемое устройство отличается тем, что для повышения качества обжатия в нем установлены последовательно два гидроцилиндра, штоки поршней которых расположены один в другом, и наружный шток с двумя жесткими опорами и лепестками цанги образуют жесткий стержень, относительно которого перемещается корпус гидроципиндра, воздействующий на...

Номер патента: 512336

Опубликовано: 30.04.1976

Авторы: Водолазский, Канищев

МПК: F16L 55/04

Метки: гашения, гидравлических, магистральных, трубопроводах, ударов

...шток с поршнем и клдпдн удерж н В а ютс 51 В Верхн см полозке: и н Г 1 эсзом 9. Надпоршневое простра 1:ство цилиндра соеди 11 сно с атмосферой через пдтрубок 10. Корпус Отделяется от цилиндра кольцом 11.Вк;иочение и выключение устройства осуществляется задвижка 5 ми 12 и 13.Устройство работает следующим образом.Включение гасителя в работу производится нрн Верхнее пеложени 1 поры-:,1, когда поднем гра д;, ", нд; ь 112;е к,;анан 7 находит я нд седле,": гсрскрьВтет сбросное отВерст 1, Огнпн-се зддв.-,жка 12 под 1 стРой твом.5 К 1;КО;ть нз тР,ОопРОВОдд под рдбо:и., ПЯВ,еннем поступдст в цилн;1 др 2 к поршню.Усилие от рабочего давления жидкости, воздействующее на поршень, через шток 3 прижимает клапан 7 к седлу 8, при этом нижний диск 5...

Номер патента: 512337

Опубликовано: 30.04.1976

Авторы: Георгиевский, Исбатыров

МПК: F16L 55/16, F28F 11/00

Метки: аварийных, отключения, труб

...меньше) внутреннему диаметру присоединенной трубы. В последнем случае отсечение трубы выполняется автоматически, так как течь в заделке оказывается отсеченной от камеры, при любом месте контакта заглушки с трубной доской, а конструктивный размер для выполнения перемычки между расточками кольцевой дросселирующей щели о (фиг. 2) и седла в трубной доске увеличивается.Подвижная плита с помощью привода может занимать относительно трубной доски три фиксированных положения (уровня): нормальное, или эксплуатационное, показанное на фиг. 2 и 7; нижнее, показанное на фиг. 6; верхнее, показанное на фиг, 8.10 15 20 заглушки 14 по отношению к седлам 23 и подвижным плитам 1 находятся в нормальном положении (фиг. 2), при котором обеспечивается...

Номер патента: 512338

Опубликовано: 30.04.1976

Авторы: Гречаненко, Орехова, Таран

МПК: F16L 59/00

Метки: композиция, многослойная, теловая

...2 - разрез по А - А на фцг, 1.Секции 1 соединены одна с другой болтами 2, между секцямц ц ца поверхности турбины лежит прокладка 3 - слои высокотемпературной ткани, секции могут быть снабжены несущим металлическим каркасом 4 с проушинами 5.Нанесение изоляции производят следующим образом. Накладывают ткань, а затем напыляют один за другим слои торкретмассы. Внутренняя поверхность каждой секции при этом приобретает форму изолцруемой поверхности оборудования, что обеспсчцваст надежное прилегацце секций ц съсмцость последних. Целью настоящего изобрснижение теплопотерь и потационных свойств тепловорудования.Для этого прокладка вслоя из термостойкой непрв качестве которой может бьнапример, стекловолокно с пратурой применения 550 С.каемости...

Номер патента: 512339

Опубликовано: 30.04.1976

Авторы: Донорский, Сахаров

МПК: F16L 59/14

Метки: изоляции, материалом, рулонным, термопластичным, труб

...В отражателе выгорожена сбоку секция с пониженной интенсивно стью теплопотока для нагрева нахлестываемого края покрыия.Для сохранения постоянного зазора с изолируемой трубой около 1 см, необходимого для постоянства теплопотока, приспособление 45 для поверхностного нагрева подвешено над трубой с помощью шарнирного параллелограмма 12, закрепленного на отдельной вибропзолированной стойке 13 и уравновешенного грузом. Высота закрепления шарнирного 50 параллелограмма может меняться соответственно диаметру изолируемой трубы с помощью зажимпого хомута и винтовой тяги.Шарнирньш параллелограмм обеспечивает небольшие параллельные смещения приспо собления для нагрева по вертикали соответственно с эллипоностью труб, Для этого одна из неподвижных осей...

Номер патента: 513161

Опубликовано: 05.05.1976

Авторы: Авдолимов, Власов, Махтумов, Шальнов, Ячменев

МПК: F16L 1/028

Метки: теплопровод

...вод, засорения,и .заиливания.,Выполнение засыпной изоляции гранулированной делает ее тепловой изоляцией, а выполнение засыпной изоляции с гиплен, НОСИТЕЛЯвИзвестны теплопроводы иэ стальных"труб раэмешенньпс в траншее и снабженных изоляцией,Известны также теплненные в виде размещенслое засыпанной изодяцтруб.Однако стельные теплопроводы дорогии недолговечны поскольку трубь подвеДжены коррозии. Асбоцементные теплопроводы не эффективны, так как засьанаяизоляция может увлажняться, что ухудшает ее тепдоэащнтные свойства, а развитая неопределенная поверхность зерен (частиц) засыпки затрудняет их гидрозащитун, кроме того, такая тепловая изоляцияможет засоряться и заливаться при прохождении через нее поверхностных вод,Осе это снижает...

Номер патента: 513206

Опубликовано: 05.05.1976

Авторы: Булатов, Одинцов, Ращепкин

МПК: F16L 1/00

Метки: наружной, передвижения, поверхности, трубопровода

...передвижения по наруж,ной поверхности трубопровода,Недостатком этого устройства является точто оно предсгавляет собой транспортнуюсистему шагающего типа, в результате чего беспрерывное перемещение навесного нанем оборудования невозможно.Иель изобретения - обеспечениености беспрерывного относительновода перемещения,Для этого в предлагаемом устройствена продольных направляющих рамы первойележки установлена посредством ходовыхрштер дополнительная тележка с дополнителлиндром 1 1 и присоединена одной своей то)цовой стенкой к установленному на тележке 5 силовоь. у цилиндру 8, а другой торцовой стенкой посредством дополнительного силового цилиндра 11 - тележке 2.Устройство работает следующим образом.Действием силовых цилиндров захватов 6 на...

Номер патента: 513207

Опубликовано: 05.05.1976

Авторы: Дедушкевич, Иванов

МПК: F16L 1/00

Метки: трубу, уплотнения, установки, эластичного

...кольце ноее упя ремещение и растяги ненбыЦель под действие силы притя земле.изобретеройства,остигаетс прошение я тем, что предлагаемое тановки эластичного упсиловые элементы, выустройс лотнени полненн тво для у я содержи 1 е в виде ильчатых рычаго вленные радиально-подвижно в направля орых расположены оси, несущие ительного элемента захваты, свявильчатыми рычагами посредствомтроса с грузом и системы блоковторых установлен на вильчатом их, вк уплот ные снаприме один из ,рычаге,На фиг зан силовой элемен О Л И С А Н И Е и из 2 о 7ИЗОЬРЕТЕН ИЯка крана, трубу ставят на горизонтальнора" сположенное устройство для установки аыс тичного уплотнения. Опускаясь под действием силы притяжения к земле, жэлеэобетонная труба нажимает на уступ 2...

Номер патента: 513208

Опубликовано: 05.05.1976

Авторы: Иванов, Соколов, Томашев, Цырулик

МПК: F16L 55/04

Метки: гашения, жидкости, напора

...конце трубовода. ный институт проектированияствамом устройстве запорный трмент соединен с входным трпосредством сильфона.На чертеже изображено предлагаемоеустройство. Оно состоит из резервуара 1,разделенного диафрагмой 2, в котором выполнены отверстия 3, соединяющие поплавковую камеру 4 с напорной частью 5 резер 1 вуара и одновременно служат для прохода о тяг 6, соединенных с поплавком 7 и с запорным трубчатым элементом 8, которыйгерметично соединен с входным трубопроводом 9, расположенным внутри напорнойчасти резервуара, посредством сильфона 10 а Напорная часть снабжена выходным трубопроводом 11, а на диафрагме напротив запорного трубчатого элемента установленоуплотнение 12, предназначенное для создания соответствующей...

Номер патента: 513209

Опубликовано: 05.05.1976

Авторы: Кирмелашвили, Махарадзе, Сулаберидзе

МПК: F16L 55/04

Метки: гашения, гидравлических, давления, магистралях, пневмокомпенсатор, пульсаций

...с бункером 3, заполненным капсула,ми 4 со сжатым газом, через промежуточ 1 ную трубу 5, имеющую нв;онпах задвижки 6 и 7, а также задвижку 8, установленную в месте подсоединения промежуточной трубы ,к нвгнетательному трубопроводу, на котором установлен обратный клапан й.Рабочая жидкость подается в нвгнетатель ный трубопровод насосом 1 О.Для сообщения полости промежуточной трубы с атмосферой служит вентиль 11.Компенсатор работает следующим образом.До запуска системы и заполнения нагнетательного трубопровода рабочей жидкостью под давлением через люк в корпусе 1 укладывают эластичные капсулы 4, предварнтедьно заполненные воздухом, После запуска яа,соса 1 О рабочая жидкость, начнет поступать ;в корпус 1, статическое давление в месте...

Номер патента: 514149

Опубликовано: 15.05.1976

Авторы: Пиунов, Полковников, Филатов

МПК: F16L 21/00

Метки: муфты, посредством, соединения, труб

...цилиндр 11 двустороннего действия, предназначенный для напрессовки муфты 12 с кольцами прн помощи скобы 13, ход которой ограничен регулируемым упором 14.Подвеска рамы к стреле 15 экскаватора 16 выполнена в виде двойного шарнирного параллелограмма и состоит пз четырех рычагов, регулируемой по длине тяги 17 и пружины 18, соединяющей правый рычаг с тягой. Верхниерычаги подвески шарнирно связаны со стрелой, а нижние - с несущей рамой при помощи пальцев 19, которые помещены в продолговатых гнездах кронштейнов, Гакое соедпне. ние допускает поворот рамы опосительпо подвески пя 1015 при центрировании труб. Пру)кипы 20 возвращаюг несущуо раму в плоскость подвески, складывание которои может происходить только в левуо сторону изза наличия упора...

Номер патента: 514151

Опубликовано: 15.05.1976

Авторы: Егоров, Кроль, Федотов

МПК: F16L 57/00

Метки: изоляционной, мастики, нанесения

...болтами его объема фартука и ществляется посредство зазора производится . Фиксирование рабощелевого зазора осугаек 8 и 9. Фор 20 Устройство стики на вне по авт. св, Х что, с целью мого слоя из 25 трубопровод касом с упло для подачи мИзвестно устроиство для нанесения изоляционной мастики на внешнюю поверхность трубопровода по авт. св,197370, включающее магистрали для подачи мастики, формирующий кожух, состоящий из фартука, охватывающего трубопровод снизу, и криволинейный насадок с продольной прорезью.Однако такое устройство не обеспечивает регулирования необходимой толщины слоя изоляционной мастики в нижней части внешней,поверхности трубопровода.С целью регулирования толщины наносимого слоя изоляции в предлагаемом устройстве фартук,...

Номер патента: 514987

Опубликовано: 25.05.1976

Авторы: Кладько, Селезнев, Цветков

МПК: F16L 9/08

Метки: напряженная, предварительно, труба

...таким сбразом предварите льное удлинение.Нв чертеже изображен участок трубопроьвода, состоящий иэ металлической трубы 1металлических ребер 2 и бетонного покрььтия 3 со стальной арматурой 4, 3Труба 1 состоит иэ сваренных междусобой отдельных звеньев длиной 8-10 м,Ребра 2 приваривают к трубе 1 для лучшего защемления ее в бетоне.Покрытие 3 изготовляют из бетона, обладающего высокой прочностью на сжажеи низкой теплопроводностью, например керам-зитобетона,В бетонном покрытии, по его контуру, рраспспожена стальная арматура 4 для пре-дупреждения разрушения бетона от изгибаюсьщих усилий, возникающих при строительст ве трубопровода,Каждое звено трубы при обетонировании 15. удлиняется на величину возможного еготемпературного удлинения в процессе...

Номер патента: 514988

Опубликовано: 25.05.1976

Автор: Дашевский

МПК: F16L 53/00

Метки: гибкая, жидкости, обогреваемая, транспортирования, труба

...труба, общий вид.Злектросопротивление в виде пружинной , спирали Х армирует внутреннюю поверхностьполимерной нетокопроводной оболочки 2 трубы, Пружинная спираль снабжена выводами Э, на которых закреплены провода 4 электропитания. Выводы 3 установлены в электроизоляпионной футеровке 5 фитингов 6 для ноаачн и отвода транспортируемой. жндк"=стн. Фитинги соединены с оболочкой 2 с помощь о нипнеля 7 и накинной гайки 8. Колпачок 8 укреплен на фитинге и предохраняет контакт проводов с выводами 3.Оболочка может быть выполнена из лю, бого другоо эластичного и нетокопроводного материала, инертного при рабочейпературе к транспортируемой жидкости,Пружинная спираль предохраняет трубуот перегибов и не только компенсирует теплопотери через оболочку, но...

Номер патента: 514989

Опубликовано: 25.05.1976

Авторы: Кованов, Федотов

МПК: F16L 59/14

Метки: изоляции, материалом, рулонным, самоходная, трубопровода

...трубопроводов,Известна самоходная машина для изо- блицин трубопровода рулоннь:м материаломпо авт, сь. М 286434.В этой машине регулировка положениявт-, лки с закрепленным в ней концом осишпули относительно оси трубопровода воз Оможна только в одном направлении по окружности диска ротора и невозможно установить оптимальный угол наклона шпули,определяемый положением Втулки как поокружности, так и в радиальном положении,Бель изобретения - регулирование положения шпули в собственной радиальной плоскости,изображена предлагаемая са ина, на фиг, 2 и 3рабочи проекциях,В роторе (фиге 2обях шпули 8, Осьзакреплена В шарниредругим - на диске 1рая перемешается в, крешиваюшимся напрно закрепленным наСтопорение втулк14 ссущестесеетсеУгол наклона...

Номер патента: 516438

Опубликовано: 05.06.1976

Авторы: Василенко, Никифоров, Порайко, Савельев, Червинский, Штофф

МПК: B08B 9/055, F16L 55/24

Метки: очистной, поршень-разделитель

...карбэксцльные, гцдрээксцльные и карбэнпльные полярные функциональные группы, например высэкэвязкцхгелей пэлцакрцламида,Очистной пэршень-разделцтель в магистральном трубэпрэвэде эбразуют следуюшим ОбразОм,Отключенный участок магистральноготрубэпровэда цли байпасная линия заполняется высэкэвязкцм тэварным полимером, папрцмер 8%-ным пэлцакрцламцдом цлц воднымраствором мэномера (8-20 о) акрцламцда синициатэрамц пэлцмерцзаццц в объемеЧ = (2-5%С, где с(. - диаметр трубэпрэ.13вода. Через цесколькэ часов заполненныйполимером участок вводят в, режим эксплуатации трубэпровэда.516438 Составитель И, ГазарянРедактэр И, Брэдская Техред И, Карандашэва Кэрректэр Л. Брахнина Изд Ко э Тираж 723 ПэдписнэеЦИИИПИ Гэсударственнэгэ кэмптета Совета...

Номер патента: 516866

Опубликовано: 05.06.1976

Авторы: Воинов, Туленинов, Чистов

МПК: F16L 1/028

Метки: монтажа, объектов, передвижное, траншеях, трубопроводах

...впроушине 13, С целью выдвижения телескэпическэй направляющей онв связана пос. ЗОредствэм троса 14 с тросо-блочным механизмом 3 выдвижения стрелы (фиг. 1 и5),Для поворота и выдвижения аутригера 5в рабочее положение (фиг, 1 и 3) на эси З 515 егэ закрепления жестко насажена шестерня 16, вхэдяшая в зацепление с рейкой 17,жестко закрепленнэй нв нижней сторонесекции стрелы 18 (фиг. 3),Выдвижная секция 19 аутригера 5 сэединена гибкой тягэй 20 через барабан лебедки 21 и шестерню 22 с шестерней 23,-входящей в зацепление с рейкой 24 (фиг. 3).Устройство рабэтает следующим образом.При выдвижении стрелы 1 телескэпическая направляющая 8 с закрепленным на нейобъектом 9 свэей осью 12 упирается впроушину 13 гэлэвной секции 11 стрелы 1и под воздействием...

Номер патента: 516867

Опубликовано: 05.06.1976

Автор: Малтыз

МПК: F16L 17/02, F16L 19/025

Метки: соединение, трубопроводов

...ключом, затекает меки. Эксцентриситет кольцевойуплотняюшей поверхности пвтр1тировано больше, возможного,тета этнэсительно оси нвлрввности штуцера кольцевой прэтнэй на уплотняюшей поверхнэсЭксцентричное выполнениеНа фиг, 1 изображено предлагаемое соединение; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - эксцентриситеты е, е кэльцевых проточек патрубка и штуцера соответственнэ,Разъемное соединение состоит из патрубка 1 с кольцевой эксцентрично выполненной прэгочкой 2, штуцера 3, накидной гайки 4, уплотнительнэй прокладки 5 из мягко го материала, например алюминия АД 1-М,Эксцентриситет е кольцевой проточки2 диаметрана уплотняюшей поверхностипатрубка 1 относительно оси направляющейповерхности А диаметра С 1 штуцера 3гарантированно...

Номер патента: 516868

Опубликовано: 05.06.1976

Автор: Буднев

МПК: F16L 55/18

Метки: арматуры, действующем, замены, трубопроводе

...17 для выдвигаемых болтов, находящихся на пути движения устанввливаемэй и сме" няемой арматуры. Для придания нужного направления устанавливаемой арматуры ис- б пользуют боковые толкатели 18.Корпус 1 снабжен бобышкой 19, пред незначеннэй для стравливания давления из внутренней части устройства.20 при егэ демонтаже, Арматуре 15 нахэдится между Ю фланцами 21 трубопровэдв.Корпус 1 имеетклинья А фиг. 2), состоящие из штока 22, грундбуксы 23, саль ника 24 и корпуса 25.Устройство работает следующим обрезом. 1Для смены арматуры 15, находящейся между фланцами 21 трубэпровэда, к ней крепится шток 12, затем, отодвинув торцэвые ключи 7 и 9 к краям корпуса 1, обе части корпуса 1 герметиэируют прокладкой 20 2 и зажимают болтами 3, после чего...

Номер патента: 516869

Опубликовано: 05.06.1976

Авторы: Бич, Гусев, Житницкий, Руденко

МПК: F16L 59/14

Метки: бетона, гидроизоляции, жестких, легкого, масс, нанесения, полуавтоматическая, теплоизоляции, типа, трубу

...с обл.оточной лентой, бункера 7, Копвцевая полость8 выходной части теплоизолируюшего устройства образована кожухом, профильным фпанцем 9, который жестко связан с цилиндрической вставкой, и торцовым фланцем 1 О,укрепленным на кожухе.Такое крепление фланцев предотвращаетутечку гидроизоляционного материала в месте их соприкосновения.Для предотвращения ипяционного материала колснабжена нагревательным элементом 11.Гидроизоляционный материал из устройства 12 подается трубопроводом 13 в коль,цевую полость и выдавливается черезшелевой проход 14. бУстановка включает изолируемую трубу15 и подпорный фланец 16,Установка работает следующим образом.Поапе установки подпорного фланца 16 и крепления обмоточной ленты включаются, Юмеханизм подачи и...

Номер патента: 517272

Опубликовано: 05.06.1976

Авторы: Варне, Мартин

МПК: F16L 21/00

Метки: неметаллических, соединение, трубопроводов

...неметаНеметаллические соединены муфтой Э динена с трубопрово кой. Соединение м болс тва за(61) Дополнительный к (22) Заявлено 05.09,72 (23) Приоритет- (31) 1 78239 арматуре,Известно соединение неметаллическихтрубопроводов посредством гильзы, соединенной неразьемно с концом первого трубпровода, и муфты, надетой на гильзу и конец второго трубопровода, к которому онаприсоединена, например, сваркой.Недостатком этого соединения являетсяего низкая прочность.Цель изобретения - придание соединениюбольшей прочности.Для этого муфта взаимодействует с одной частью гильзы через средства зацепления, а с другой ее частью и со вторым трубопроводом - по коническим поверхностям.Средством зацепления муфты с гильзой может служить резьба, например,...
