F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции
Способ прокладки подземного трубопровода
Номер патента: 665172
Опубликовано: 30.05.1979
Авторы: Курбатов, Постников, Трофимов, Чирсков
МПК: F16L 1/028
Метки: подземного, прокладки, трубопровода
...снижениетрудоемкости балластировки.Для достижения этой цели навеску натрубопровод карманов производят попа 0 речным перекрытием берм, стенок и днатраншеи с размещенным на нем трубопроводом гибкими сплошными коврами, а в качестве балластирующего материала применяют грунт обратной засыпки, при этом операции по засыпке карманов и обратной засыпке траншеи совмещают.Изложенная сущность изобретения поясняется чертежом, изображающим схематически в аксонометрии траншею с трубо проводом и грунтом засыпки.Способ прокладки подземного трубопровода заключается в отрывке траншеи, укладке на ее дно 1 трубопровода 2, навеске на трубопровод кармайов 3 для балласти рующего материала, засыпке кармановэтим материалом и обратной засыпке траншеи...
Виброгаситель
Номер патента: 665173
Опубликовано: 30.05.1979
Авторы: Дулевичюс, Рагульскис, Янкунас
МПК: F16L 55/04
Метки: виброгаситель
...на котором установлен вибрирующий гасящий элемент 1).Недостатком этого виброгасителя является малая эффективность гашения вибраций нагнетательных трубопроводов в системах вытеснительной подачей рабочей жидкости,Цель изобретения - повышение эффективности гашения вибраций нагнетательных трубопроводов.Для этого в предлагаемом виброгасителе вибрирующий носящий элемент выполнен из материала, преобразующего электромагнитную энергию в механическую, и снабжен электрической схемой, состоящей из элемента регистрации возмущений, установленного на выходе участка трубопровода, усилителя, исполнительного механизма и генератора сигналов.На чертеже изображен предлагаемый виброгаситель.Виброгаситель содержити 1 и 2 и гнутый участок 3о рц 66 МЙ-...
Опора трубопровода
Номер патента: 666360
Опубликовано: 05.06.1979
МПК: F16L 3/18
Метки: опора, трубопровода
...1 м ограничителем, образующими совместно с направляющей замкнутый контур.На фиг. 1 изображена опора, вид сбоку, на фиг. 2 - то же, фронтальный вид.Опора трубопровода включает связанную с металлоконструкцией 1 опорную плиту 2 с парой параллельных трубопроводу 3 направляющих 4 и заключенный в обойму 5 ряд кат. ков 6, установленных на опорную плиту 2 и взаимодействующих посредством выполненных на их поверхностях кольцевых канавок 7 с направляющими 4. Каждая направляюща666360 Составитель Р. Хлудоватор А, Мурадян Тех ред З,Фанта Корректор Г, Назарова Тр ЦНИИПИ по дел 113035, Маж 1138 ПодписноеГосударственного комитета СССРам изобретений н открытийсква, Ж - 35, Раушская наб.д. 4/5 каз 3136/29 иал ППП Патент", г. Ужгород, ул. Проектная,...
Трубопровод с вакуумной изоляцией
Номер патента: 666361
Опубликовано: 05.06.1979
Автор: Полозов
МПК: F16L 59/06, F16L 59/14, F16L 9/19 ...
Метки: вакуумной, изоляцией, трубопровод
...трубы, соединены через обратныеклапаны с разреженным пространством секцийтрубопровода. На фиг, 1 показан предлагаемый трубопровод, вертикальный разрез; на фиг, 2 - узел 1фиг. 1,Трубопровод содержит внутреннюю трубу 1,по которой движется поток рабочей среды вжидком или газообразноМ состоянии, внешнюютрубу 2 и перегородки 3, образующие секциитрубопровода с полостями 4 для создания вних разреженного (вакуумного) пространства.666361 Фиг. Составитель И, ПетоянРедактор Ж. Рожкова Техред З фанта Корректор В, Синицкая Тираж1 ИИПИ Г 1138 Подпиосударственного комитета СССР изобретений и открытий . ва, Ж - 35, Раушская наб., д. 4/5 каз 3136/29 сн по делам13035, Моск илиал ППП Патент", г. Ужгород, ул, Проектная, 4 3Кроме того, трубопровод...
Торцовое соединение круглых жестянных труб и оболочек
Номер патента: 666362
Опубликовано: 05.06.1979
Автор: Лейпус
МПК: F16L 13/14
Метки: жестянных, круглых, оболочек, соединение, торцовое, труб
...достига товкои 6 вст вверх четырехрядныиднорядным бор ги естирядный стояч ватывают стоячим о образуя шСвободн .ный конец торцовом соедини оболочек отбполнена двухсшестислойнойплетеного стоя о лежащии вдо 5 отгибают и длинен.естиИзобретение относится к теплоснабжению и вентиляции, может быть использовано при изготовлении жестяных воздуховодов, труб и оболочек. По основному авт,соединение круглых жтипа стоячего фальца,де двух отбортовок ко ц тру ,щих друг друга,Такое соединение обладает недостаточноймеханической прочностью и низкой вибростойкостью, особенно при соединении труб и ободочек больших диаметров (более 1 м).Целью изобретения является увеличение ме.ханической прочности и вибростойкости соединения. тся тем, что в предлагаемоменин...
Устройство для соединения трубопроводов
Номер патента: 666363
Опубликовано: 05.06.1979
Авторы: Привалихин, Прохоренко, Чернов
МПК: F16L 23/04, F16L 33/02
Метки: соединения, трубопроводов
...хомут невозможии трубопроводов, рпных местах,также устройств, содержащеетупами и вп единен в труднодостуИзвестнотрубопро водохомут с выскоторого выскрепленный во для соединенияупругий ленточныйадинами, во впадинахпод фланцы, иэлементом 12. полнены ок стягивающи Изобретение относится троению, а именно к сре убопроводов, имеющим ожет быть использовано оводов низкого давления666363 3окна 2 под фланцы 3 соединяемых трубопро. волов 4, упругих ленточных поясов 5 и 6, вы. нолненных заодно с зигзагообразным хому. том 1, и стяжного замка в виде болтов 7 и гаек 8.Ленточные пояса 5 и 6 снабжены продольными пазами 9 различной длины и соединены подвижно с выступами 10 хомута 1 посред. ством заклепок 11, размещенных в продоль. ных пазах 9, Для...
Фланцевое высоковакуумное соединение
Номер патента: 666364
Опубликовано: 05.06.1979
МПК: F16J 15/02, F16L 23/16
Метки: высоковакуумное, соединение, фланцевое
...восстанавливается после каждой последующей сборки и разборки.На чертеже схематически изображено пред. лагаемое соединение, вертикальный разрез.666364 1. Фланцевое высоковакуумное соединениес металлическим уплотнителем, содержащеефланцы с прямоутольным выступом, на кото. а ром выполнейа режущая кромка, клиновойканавкой, отличающееся тем,что,с целью получения надежного герметичного сое.динения в широком диапазоне отрицательныхи положительных температур, режущая кромка в прямоугольного выступа выполнена плоскойи расположена параллельно плоскости стыка,внутренняя грань режущей кромки лежит наодной цилиндрической поверхности с вершинойклиновой канавки, а наружная грань параллель. фф на внутренней2. Фланцевое высоковакуумное соединениепоп,1,...
Шарнирное соединение трубопроводов
Номер патента: 666365
Опубликовано: 05.06.1979
МПК: F16L 27/02
Метки: соединение, трубопроводов, шарнирное
...причем один . канне водогрунтовой пульпы нз одного цилиндиэ цилиндрических элементов имеет сферичес " рического элемента в другой. Изобретение относится к машиностроению, а именно к шарнирным соединениям трубопрово дов, и может быть использовано при транснортировании по трубопроводу водогрунтовой пульпы.Известно шарнирное соединение трубопроводов, содержащее крестовину из двух элемен. тов 1.Указанное шарнирное соединение не обеспе. чивает снижения гидравлического сопротивления при транспортировании водогрунтовой пуль кую поверхность и установлен перпендикулярно оси другого.Такое конструктивное выполнение шарнир.ного соединения трубопроводов обеспечивает уменьшение гидравлического сопротивления.5 На чертеже представлено...

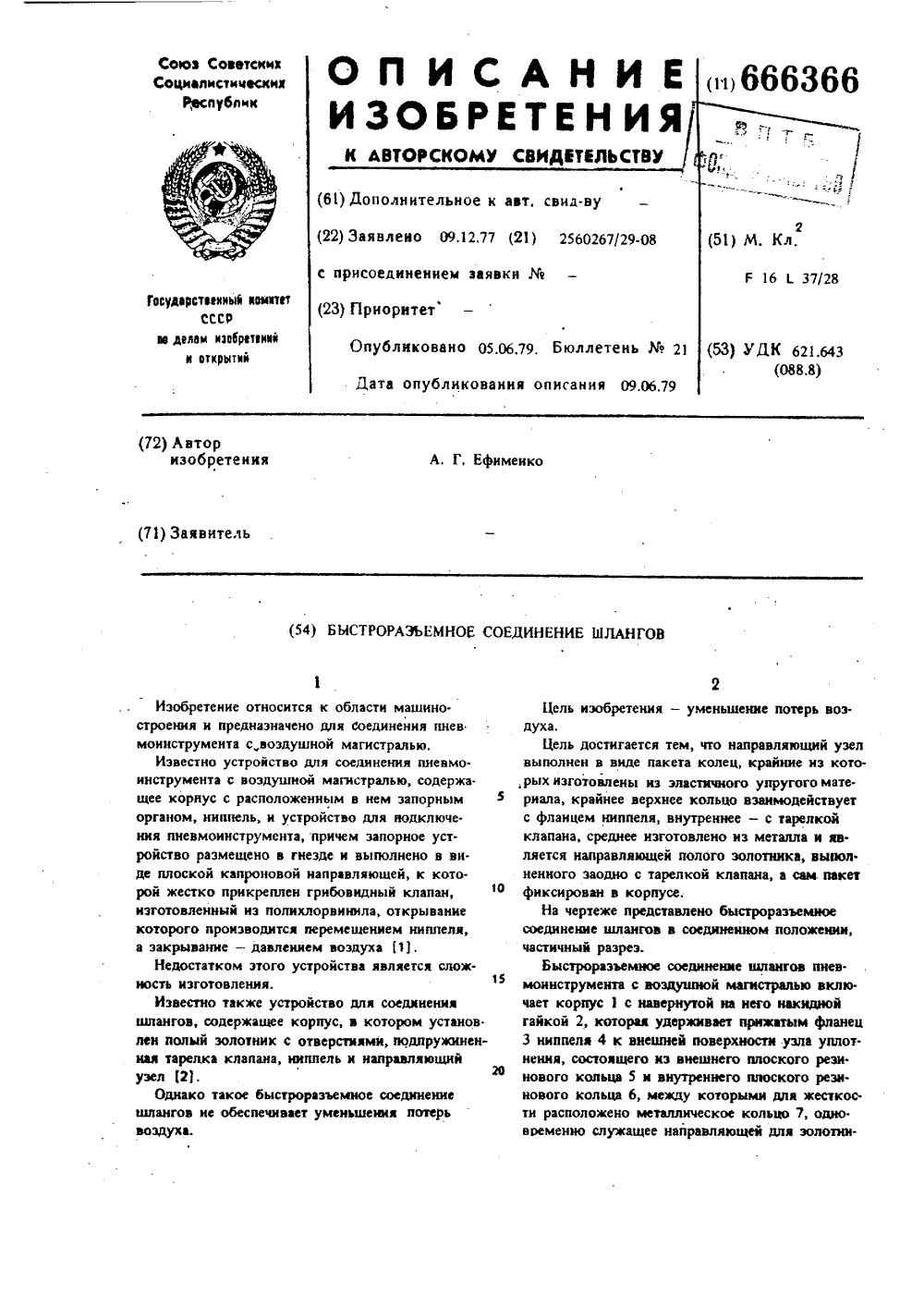

Быстроразъемное соединение шлангов
Номер патента: 666366
Опубликовано: 05.06.1979
Автор: Ефименко
МПК: F16L 37/46
Метки: быстроразъемное, соединение, шлангов
...16, служащими для ввинчивания его в кор- фепус. Стопорное проволочное кольцо 17, фикси.рованное своим загнутым концом 18 в корпусе,ограничивает свинчивание накидной гайки 2 додлины, необходимой для ввода фланца 3 ниппеля 4 в боковой паэ 19, выполненный в накид юной гайке.Соединение работает следующим образом.При подсоединении пневмоинструмента к магистрали фланец 3 ниппеля через боковой паэ19 вводится под накиднуюгайку 2, которая 26наворачивается на корпус 1, нажимая фланцем3 ниппеля 4 на торец золотника 8, и перемещает его совместно с тарелкои 10 клапана внутрь,.преодолевая усилия от давления воздуха и пру.жилы 11. Воздух, проходя через открывшиеся 25отверстия 9 в золотнике 8 и ниппель 4, поступает в шланг к пневмоинструменту....
Узел соединения секций криогенных трубопроводов
Номер патента: 666367
Опубликовано: 05.06.1979
Авторы: Герасимов, Готвянский, Смирницкий
МПК: F16L 39/00
Метки: криогенных, секций, соединения, трубопроводов, узел
...с наружными трубами,соответственно 3 и 4, а другой - с внутренними трубами 5 и 6 основного потока среды.В вакуумной полости 7, соосно наружнойи внутренней трубам, установлен охлаждаемыйэкран 8 и 9 с трубами 10 и 11, концы их герметично закреплены в отверстиях 12 удлините.лей, снабженных уплотнениями 13 и 14, первоеиз которых служит для разграничения атмосферной среды и дополнительного потока при нормальной температуре, а второе - для разгранщгчения сред дополнительного и основного потокана промежуточном уровне температур. Силоваяфиксация секций осугцествлена, например, припомощи разъемного фланелевого соединения 15.666367 Составитель А. СтариковаТехред 3 Фанта Корректор Г Назарова Редактор И. Гохфел Тираж 1138 Подписное ЦНИИПИ...
Тройник
Номер патента: 666368
Опубликовано: 05.06.1979
Авторы: Дятлов, Пименов, Сокуренко, Якуп
МПК: F16L 41/02
Метки: тройник
...свою оче ельн что ет надежно ика в цел Изобретение относится к машиностроению,и в частности, к тройниковым соединениямтруб,Известны тройники, содержащие корпус ицилиндрический патрубок с плоским торцом,соединенным сварочным швом и снабженныевнутренними каналами 11,Недостатком этих тройников является не.качественный сводный шов из- за наличияпространственной криволинейной линии сварки,надежность тройника понкжена.Цель изобретения -повышение надежноститройника.С этой целью корпус выполнен в виде соче.тания кругового цилиндра с параллелепипедом,а патрубок установлен своим плоским торцомиа грани параллелепипеда.Изобретение поясняется чертежом, где представлен предложенный тройник, обший вид,Тройник содержит корпус 1, соединенный...
Гаситель гидравлических ударов
Номер патента: 666369
Опубликовано: 05.06.1979
МПК: F16L 55/02
Метки: гаситель, гидравлических, ударов
...скоростью заполнения водовоздушной емкости 6, В начале заполнения гасителя мембранный запорный орган 4 удерживается в закрытом состоянии пружиной 5, а при пол ном заполнении водовоэдуищой емкости 6 ивыравнивании давления в ней с давлением воды в патрубке 2 - эа счет разности усилий, возникающих от давления воды в водовоэдушной емкости 6 и входном патрубке 2.По мере заполнения трубопроводной сети повышается давление на входе в гаситель и в 3 водовоздушной емкости 6, При достижении значения давления, соответствующего усилию затяжки пружины 11, клапан 7 закрывается. Дальнейшее повышение давления в водовоэдушной емкости до значения рабочего давления, т 0 соответствующего полному заполнению трубопроводной сети, происходит за счет...
Устройство для сглаживания пульсаций давления
Номер патента: 666370
Опубликовано: 05.06.1979
Автор: Мальцев
МПК: F16L 55/04
Метки: давления, пульсаций, сглаживания
...цилиндрическую камеру 6, в нее помещен дополнительный поршень 7, на торцовых поверх ностях которого выполнены впадины, а в донышко 8 упираются пружины 9 и 10, удержи. вая его в среднем положении. На внутренних торцах полукорпусом выполнены выступы 11, которые повторяют профиль впадин породи 7 и в которых выполнены дросселирующме отверстия 12, сообщающие камеру 6 с газовой 13 и гидравлической 14 полостями.666370 Вгидресистему идггоегва еоеоесу НИИПИ Заказ 3136/2 одписно Филиал П 1 П "Патен", г. Ужгород, ул. Проектная 3Корпус и поршни уплотнены между собой уплотйителями 15 и 16.Устройство работает следующим образом.В газовую полость 13 подают газ, давление которого меньше рабочего. давления в гидросистеме, Поршень 7 под действием...
Соединительный узел трубопровода
Номер патента: 667760
Опубликовано: 15.06.1979
Авторы: Найш, Неделькин, Огарков, Ренов, Талалаев, Шевченко
МПК: F16L 27/12
Метки: соединительный, трубопровода, узел
...шарики) в полости створок 15занимают крайнее положение от оси 7 враще.ния, при этом момент сопротивления выхлопу,характеризуемый наличием подвижных масс игравитационными силами створки, препятствую.щий раскрытию створок, превосходит напор 20выхлопных газов, Вследствие этого газ направляется в периферийный канал, образованныйоболочкой 4 и суживающимся патрубком 1,где теряет давление на увеличение скорости,Благодаря коррекции потока, когда весь поток 25выхлопных газов направляется в периферийныйканал, повьппается скорость истечения из патрубка, обеспечивается устойчивый процесс инжекти.рования воздуха иэ дизельного помещения взазор между суживающейся обечайкой 2 и су. 30живающимся патрубком 1,С ростом мощности двигателя возрастаетрасход...
Устройство для автоматической стыковки и расстыковки шлангов
Номер патента: 667761
Опубликовано: 15.06.1979
Авторы: Агафонов, Чуркин, Ярков
МПК: F16L 31/00
Метки: автоматической, расстыковки, стыковки, шлангов
...отверстие 11, поршневую полость 12,шланг 13 с конусной втулкой 14 и кронштейн, 15 с прорезью.Работает устройство следующим образом.Шланг 13 вставляется в прорезь кронштейна15. После этого к устройству через отверстие то 11 подводится рабочая среда под давлением, ко.торая воздействует на поршень 2 и торец толка.теля 4. Преодолевая усилие пружины 9, поршень 2 с толкателем 4 перемещаются к шлангу 13, При стыковке конусной втулки 14 и шланга 13 с наконечником 10 толкатель 4 прекращает движение, а поршень 2 под действием давления рабочей среды продолжает. перемещаться, соеди.няя кольцевой внутренней проточкой 3 два ради.альных отверстия 7 и 8, размещенных на толка.теле 4. Рабочая среда от подводящего отверстия 11 через осевой канал 6,...
Устройство для улавливания, преимущественно, шарообразных скребков при очистке трубопроводов
Номер патента: 667762
Опубликовано: 15.06.1979
Автор: Плетнев
МПК: B08B 9/057, F16L 55/00
Метки: очистке, преимущественно, скребков, трубопроводов, улавливания, шарообразных
...с трубопроводами, размещенными в труднодоступных местах, горловина корпуса выполнена гибкой, например, в виде пружинной спирали.Сущность изобретения поясняется чертежом.Устройство включает снабженный торцовым люком 1 корпус 2, на противоположном торце которого размещена горловина 3 для соединения с концом очищаемого трубопровода 4. Люк вы. полнен в виде пружинного конусного отражателя вершина которого направлена во внутрь корпуса, ,который сообщен с атмосферой и образован витЗаказ 3437/32 Подписноео комитета СССРи открытийгская наб., д. 4/5 Тираж 1138 Ш 1 ИИПИ Государственног по делам изобретений 3035, Москва, Ж - 35, РаунФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3передним 5 и задним 6 фланцами, соединеннымипосредством...
Способ защиты водоводов и насосов от гидравлического удара
Номер патента: 667763
Опубликовано: 15.06.1979
Авторы: Весманов, Пикулин, Сывороткин
МПК: F16L 55/04
Метки: водоводов, гидравлического, защиты, насосов, удара
...при которых величина гидравлического удара может достигнуть недопустимой величины.Цель изобретения - исключениевращения насоса в обратную сторону и снижение энергетических затрат.Для этого по,предлагаемому способу при отключении электроэнергии с двигателя насоса и сброса воды в обратном направлении через насос,находящийся в неподвижном состоянии, измеряют крутящий момент на валу работающего насоса, например,магнитоупругим датчиком. В моментснижения оборотов от 90 до 60, врезультате отключения электроэнергиис двигателя насоса, крутящий моментна валу насоса резко падает, одновременно изменяется и сигнал с датчика, измеряющего крутящий момент. Полученным сигналом датчика управляюттормозом, обеспечивая торможениенасоса при наименыаих...
Гибкая труба
Номер патента: 668625
Опубликовано: 15.06.1979
МПК: F16L 11/08
...и покры-, вающей оболочку 2 так, что давление, преобладающее внаружной части трубопровода, не может воздействовать непосредственно на трубчатый сердечник 1, и оболочки 4, придающей прочность на растяжение.Оболочка 4 состоит из двух слоев 5 и 6, намотанных по спирали в противоположных направлениях с большим шагом намотки, Каждый слой состоит из металлических профилированных прутков 7,На фиг, 2, 3, 4 и 5 показана в разрезе, перпендикулярном к оси трубопровода, часть одного из слоев оболочки, придающей прочность на растяжение. На фигурах даны различные формы возможных сечений прутков 7, Сечения могут быть прямоугольными, трапециевидными, Т-образными и 1-образными. При изготовлении оболочки между различными прутками предпочтительно...
Устройство для соединения трубопроводов высокого давления
Номер патента: 669142
Опубликовано: 25.06.1979
Авторы: Коровин, Мещеряков, Мирошниченко
МПК: F16L 23/02
Метки: высокого, давления, соединения, трубопроводов
...для смены упло ий необходимо раскрепить полнос эти фланцевые соединения,Цель изобретения - быстрая сменауплотнений, исключающая демонтажоборудования, а также возможность 20компенсации температурных удлиненийв трубопроводах.Это достигается тем, что в предлагаемом устройстве втулка выполненас кольцевым выступом на наружнойповерхности и расположена на кон-,цахштуцеров, один из которых выпол"нен с длиной концевой части, большейдлины втулки, а на одном из болтоврасположена гайка с кольцевым пазом, ЗО едующим об 7 втулка 5 сгоняосвобождая уплотЧерез зазор А няют уплотнительны ещения соединяемых можно монтировать и менять уплотбез простоев, что экономический тнен тью узлов.Такимгидрооборнения прадает значэффект разом, ование ически ельный...
Соединительная муфта
Номер патента: 669143
Опубликовано: 25.06.1979
МПК: F16L 37/04
Метки: муфта, соединительная
...кольцами, входящими в трубы 2).Недостатком такой муфты является засоряемость отверстий при работе систем в режимах дренирования и подпочвенного орошения при небольших напорах, а также низкий 1 ПД при подпочвенном импульсном орошении. Целью изобретения является ение надежности работы муфты Это достигается тем, что к выполнен с участками из о материала, на которых водовыпускные отверстиНа ф и му идсбоку; р чный разрез.Цилиндрический корпусучастки 2 из эластичногос водовыпускными отверстиконцевые манжеты 4 с уплоэлементами 5,Муфта работает следующим образом.При подаче воды пульсирующимнапором участки 2 корпуса 1 муфты,плотно скрепленной с трубами дренажно-оросительной системы концевыми манжетами 4 с уплотнительнымиэлементами 5,...
Муфта для соединения труб
Номер патента: 670773
Опубликовано: 30.06.1979
Автор: Торяник
МПК: F16L 21/00
Метки: муфта, соединения, труб
...надежность работы. муфты,На фиг. 1 изображена муфта, продольный разрез; на фиг, 2 - то же, разрез А - А на фиг, 1.Дренажи ая муфта для соединения труб содержит корпус 1, в торцах которого с внутренней стороны корпуса выполнены кольцевые пазы 2, Пазы 2 с наружной стороны муфты ограничены корпусом 1, а из нутри торцами продольных ребер 3, выполненных на внутренней поверхности корпуса 1 и не доведенных до торцов на величину пазов 2. Между ребрами 3 образованы дренажные отверстия 4, которые перекрыты фильтрующим материалом 5, например стекловолокном, размещенным в глубине пазов 2.При этом фильтрующпй материал 5 защищен от разрушения с наружной стороны 15 корпусом 1 и малодоступен разрушениюсо стороны торцов муфты, Внутренний средний...
Способ перекрытия трубопровода
Номер патента: 672394
Опубликовано: 05.07.1979
МПК: F16L 55/12
Метки: перекрытия, трубопровода
...2для введения заглушки с наружной 3и внутренней 4 оболочками иэ эластичного материала. В эластичную оболочку 4 через полую ось 5 эакачиваютполимерную композицию, например пеиоПолиуретан ППУ-ЗС, образующую после полимеризации твердое ядро, заккрепленное на оси 5 и ограниченноеоболочкой 4, а пространство междуоболочками 3 и 4 через патрубок 6заполняют газом или жидкостью поддавлением до полного перекрытия проходного сечения трубопровода. Ядроиз полимера, закрепленное на оси 5,удерживает заглушку от перемещениявдоль трубопровода под воздействиемдавления церекачиваемой среды.По окончании ремонтных работ твердое ядро растворяют, например, вметакризоле, из пространства междуоболочками выпускают сжатый гаэ ивынимают заглушку иэ...
Передвижная опора для монтажа магистральных трубопроводов
Номер патента: 672426
Опубликовано: 05.07.1979
МПК: F16L 3/02
Метки: магистральных, монтажа, опора, передвижная, трубопроводов
...лажа 4 и выполнена с нижней консольнойпроушиной 16, Составленная из звеньев 8 и 9 .стойка опирается на эту проушину, имеет стягивающую ее концыпружину 17 и снабжена нижним консольным выступом 18 для взаимодействия супором 19 на основании 1, Фиксаторподъемного устройства выполнен в виде вентиля 20, размещенного в подво дящей магистрали 21 силового цилиндра 10, Питание последнего осуществлено от резервуара 22, уровень рабочейжиДкости и незаполнеиный объем которого рассчитаны таким образом, чтоего начального избыточного давлениядостаточно для поддержания ненагруженного ложа 4 трубопровода в верхнем . 40положении,Передвижная опора раббтает следующим образом,При нагружении ложа 4 новой секцией трубопровода 5,он, воздействуя йаверхний...
Способ неразъемного соединения трубопроводов
Номер патента: 672427
Опубликовано: 05.07.1979
Авторы: Ларин, Половцев, Щасливый
МПК: F16L 13/11
Метки: неразъемного, соединения, трубопроводов
...является повьыение степени герметичности и надежности соединения трубопроводов в условиях сложного динамического нагружения,Это достигается эа счет того, что нопредлагаемому способу предварительнона наружные поверхности соединяемыхтруб и внутреннюю поверхность соединительной муфты наносится фторопластовое покрытие, а после сборки и обжатиясоединеиие трубопроводов подвергают нагреву в течение 0,5 ч дотемпературы спекания фторопласта, равной 370 С.Способ неразъемного соединения трубопроводов поясняется чертежом.Соединение трубопроводов по предложенному способу осуществляется следующим образом.Предварительно на наружную поверхность концов соединяемых труб 1 ивнутреннюю поверхность соединительноймуфты 2 наносится фторопластовое...
Муфта для соединения труб
Номер патента: 672428
Опубликовано: 05.07.1979
Авторы: Гайдамак, Корецкая, Медведовский, Михневич, Ратников, Цукерман
МПК: F16L 21/02
Метки: муфта, соединения, труб
...торцам труб, выполнены острыми,Такое выполненадежность ее вНа чертеже пр ясоединения трубМУФта для средсостоит из обоймыпрокладок 4, коле емента б,Муфта для соединения труб работает следующим образом.В обойму устанавливаются уплотнительные прокладки 4, кольца 5, нажимной элемент б, После этого в нее Вводят кбнцЫ труб 1 и 2 и производят стягивание нажимного элемента б.Нажимной элемент б, уплотнительныепрокладки 4 и кольца 5 могут иметьотверстия под стержневые нажимные элементы, на одном конце которых могутбыть установлены рычажные эксцднтры,или нажимные элементы иного типа.Обойма 3 может быть изготовленаиз различных высокопрочных, высокомодульных материалов, таких как металлы,стеклопластики, армированные пластмас"сы и др,е материала для...
Фланцевое соединение
Номер патента: 672429
Опубликовано: 05.07.1979
Авторы: Морозов, Перцев, Продан, Чехов
МПК: F16J 13/02, F16L 23/16
Метки: соединение, фланцевое
...повьхаение надежности фланцевого соединенияза счет снижениянапряжения в переходном участке фланец - элемент.Это достигается тем, что на концевых участках соединяемых элементов выполнены кольцевые выступы,наружнаяповерхность которйх"взаимодействует сцилиндрической поверхностью кольцевых выточек флаицев, а внутренняя -с обтюратором,На фиг. 1 показано предлагаемоефланцевое соединение, общий вид; нафиг, 2 - вариант конструкции.фланцевое соединение состоит изэлемента 1 и 2 с концевыми участками3 и 4 (на чертежах - корпуса и крышки сосуда):и обтюратора 5, помещенного в кольцевые проточки 6, выполненные на концевых участках, имеющихкольцевые выступы 7, на которые надеваются фланцы 8, контактирующие боко"выми поверхностями выполненных в...
Уплетнение разъемного неподвижного соединения
Номер патента: 672430
Опубликовано: 05.07.1979
Автор: Волков
МПК: F16J 15/02, F16L 23/16
Метки: неподвижного, разъемного, соединения, уплетнение
...прполнена из трпметкоторого имеет красширения меньшлинейного расшируплотняемых влемтриметалла,взятаношениемЗубок СоставителИ. Гохфельд Техред ч орректор Б з 3864/38Тираж 1138 П ЦНИИПИ Государственного комитета по делам изобретенийи открыти 113038, Москва, Ж-ЗБ, Раушская надписноССР д, 4 Ю Фйлиал П 1 ПГф%тейт, г, "Ужгород, ул, ПЙ.д672430На чертеже представлено преалагае-нации металлических колец, о т л имое уплотнение неподвижногоразъемного ч а ю щ е е с я тем, что, с целью посоединения.вьзшения надежности уплотнения, оноУплотнение разъемного неподвижного выполнено из триметалла, внутреннийсоединения выполнецо из триметалла, на-5 слой которого имеет коэффициент линейружные слои 1 и 2 которого выполйены ного расширения...
Электромеханическое устройство для удаления газовых подушек в трубопроводах
Номер патента: 672431
Опубликовано: 05.07.1979
Авторы: Бастиани, Кицис, Маринин
МПК: F16L 55/00
Метки: газовых, подушек, трубопроводах, удаления, электромеханическое
...подключенного к влектрической сети через выпрямитель 7. Обмотка 6 размещена на ярме 8 электро3магйита, якорь 9 которого кинематически свяэай. с клапаном 10 вентиля 11. Возвратная пружина 12 соединяет клапан со стакайом 1 Ъ; укрепленным йа вейтйле,ьмонтироьанном в трубопровод 14. Всевлементй"конструкцйй крепятся на станине 15.Усгройство работает следующим обраМм.:-" - " "При отсутствии ь трубопроводе газо овой подушки йрострайстьо между плйстинами 1 заполняется нефтью; что обес-печивает самоьозбуждение асинхронногогенератора 2, приводимого мйкродьигателем 3. Процесс самоьозбуждения длитМ. ся доли секунды, Напряжение генераторачерез ьыпрямительный блок 4 подавгсяна обмотку реле 5. Реле срабагывает и"размыкает контакты в цепи обмотки...
Устройство для стыковки труб
Номер патента: 673797
Опубликовано: 15.07.1979
Авторы: Быкова, Вавилов, Котлов, Шархунов
МПК: F16L 1/00
...перемещения, усилия от которых приложены в диаметрально противоположных точках торца стыкуемой секции, для бокового перемещения секции трубы (за счет разности усилий, прилагаемых к этим точкам) на некоторый угол относительно продольной оси устройства с одновременным поступательным перемещением секции по роликам внутри устройства, а также использование вертикальных гидро- цилиндров несущей рамы для вертикальных перемещений секции трубы при ориентировании ее направляющими роликами значительно облегчит достижение высокой точности окончательного совмещения оси стыкуемой секции трубы относительно оси уложенного трубопровода.На фиг. 1 изображен общий вид устройства для стыковки труб в начале стыковки; на фиг. 2 - то же после окончания...
Опора трубопроводов
Номер патента: 673798
Опубликовано: 15.07.1979
Автор: Никитенко
МПК: F16L 3/205
Метки: опора, трубопроводов
...в участок трубопровода 4 в плоскости аналогичных опор, подвижной по основанию оашмак выполнен в виде поворотного на оси 5 посредством подшипников 6 эксцентрикового кулачка 7.Изменяющийся эксцентриситет а наружного контура кулачка пропорционален изменению отношений линейной деформа- о ции Ы. участка трубопровода 4 и линейной деформации Ь Н его Х-образного колена 3. Зкспентриковый кулачок 7 взаимодействует с основанием 1 при среднестатических величинах деформаций зоной Ч своего контура, имеющей среднее по величине значение экспентриситета а.Профили взаимодействующих контуров эксцснтрикового кулачка 7 и основания 1 выполнены зубчатыми, для чего на первом из них нарезаны зубья 8, а на втором ук- зв реплена зубчатая рейка 9.Взаимосвязь...
