F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции

Номер патента: 846815

Опубликовано: 15.07.1981

Авторы: Калячкин, Килин, Обходский, Скрипников

МПК: F16B 5/02, F16L 59/12

Метки: настенке, панели, фиксации

...состоящее из гибкого жгута 4 со сферическими наконечниками 5 и 6, оправки 7 в шаговом гнезде 8.Разрезная шайба 9 выполнена с отбортовкой и поджата пружиной 10. Полость прижимного элемента заполнена термоизоляционным, например, эластичным материалом 11.Сборка устройства для фиксации панели 1 производится следующим образом: 20 На поверхности стенки 2 любым способом закрепляется шаровое гнездо 8. Гиб" жгут 4 сферическим наконечником 5 запляется в нем с помощью оправки 7. В846815жине 10, передается на нажимной элемент 3, который при совместном воздействии атмосферного давления стремится прижать оболочку к стенке 2 резервуара.При дальнейшем захолаживании полос 5ти резервуара в результате теплопередачи наступает температурная деформация...

Номер патента: 846912

Опубликовано: 15.07.1981

Авторы: Владимиров, Желтышев, Малышев, Мешенников

МПК: F16L 11/06

Метки: рукав

...я тем, что,с целью повышения качества рукава,в нем все силовые слои наложены содинаковыми шагами винтовой линии,и соотношение этих шагов к среднемудиаметру силовых слоев составляет2,175-2,325.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство, СССР9 482950, кл. Г 16 1. 11/10, 1969.2. Лепетов В.А. и др, Расчеты и,ц. Л. Химия 1977, с. 132-135. 3 84 давления. Особенно это отражается на работоспособности рукача при нагружении его пульсирующим давлением.Цель изобретения - повышение качества рукава и упрощение оборудования и технологии для его изготовления.Для достижения цели в известном рукаве, содержащем внутреннюю полимерную камеру, не менее двух силовых .слоев из гибкого материала, наложенных по винтовой...

Номер патента: 848855

Опубликовано: 23.07.1981

Авторы: Лобов, Шамшин

МПК: F16L 1/036

Метки: звеньевпульпопровода, раструбных, соединитель

...к раструбу монтируемого звена посредством до-полнительной тяги,На чертеже показан процесс захватакрюка-ловителя скобой.Соединитель раструбных звеньев пульпопровода, имеющий сверху расположенныекрюки-ловители 1, включает замкнутуюскобу 2, которая присоединена к раструбу3 Й 4 М 3 монтируемого звена 4 посредством по- перечно размещенного шарнирного пальца 5 и дополнительной тяги 6, Замкнутая скоба 2 имеет. форму равнобедренного треугольника с тупым углом в шарнире присоединения к раструбу 3.Соединитель раструбных звеньев пульпопровода работает следующим образом.Монтируемое звено 4 вместе с соединителем подают краном (не показан) к 10 смонтированному звену 7 пульпопровода, При этом крановщик зацепляет, не выходя из кабины, крайний...

Номер патента: 848856

Опубликовано: 23.07.1981

Авторы: Блявкин, Зюзин, Усов, Федосеев, Химикус

МПК: F16L 1/036

Метки: передвижения, поверхности, понаружной, трубопровода

...концу рычага 10 посредством шарнирной связи, имеющей по одной степени свободы поворота и линейного перемещения. Эта 15 шарнирная связь выполнена в виде продольных пазов . 14, образованных в одной вертикальной плоскости на верхней и нижней поверхностях клина-башмака 12, и пары соосных вертикальных пальцев 15, 20 укрепленных по разные стороны клина- башмака и помещенных своими свободными концами 16 в продольные пазы 14 клиана-башмака 12.Устройство для передвижения по наруж ной поверхности трубопровода работает следующим образом.При задвижке штока силового цилиндра 1 нижние концы рычагов 10 захватов 8 тележки 2 отходят своими скосами 11 30 от наклонных сторон 13 клиньев-башмаков 12, а нижние концы рычагов захватов 7 тележки 3 наоборот,...

Номер патента: 848857

Опубликовано: 23.07.1981

Авторы: Шестопал, Шмульский

МПК: F16L 3/14

Метки: подвеска, трубопровода

...положения трубопровода по высоте путем обеспечения 30 возможности его смещения на величину, меньшую шага перфорацииПоставленная цель достигается тем, что перфорация ветвей ленты имеет различный и некратный друг другу шаг, причем отношение шагов перфои рации ветвей ленты равно , гдеи+1 и = 2,3На чертеже изображена .предлагаемая подвеска, фронтальный вид в разрезе.Подвеска трубопровода включает охватывающую трубопровод 1 и закрепленную одной ветвью ленту 2 с перфорационными отверстиями 3 и соединяющий ветви ленты крепежный элемент 4, помещенный в отверстия обеих ветвей ленты. Перфорация ветвей ленты имеет различный и некратный друг другу шаг, причем отношение шагов - в где и ; - 2,3и.и+1,Подвеска трубопровода работает следующим образом....

Номер патента: 848858

Опубликовано: 23.07.1981

Автор: Дятлов

МПК: F16L 3/14

Метки: гибкогоэлемента, поддержания

...с отверстиями для гибкого элемента Г 21Однако эта конструкция обладает узким диапазоном пространственных . форм, которые может придать гибкому элементу. Цель изобретения - придание гибкому элементу более широкого диапазона пространственных Форм.25Эта цель достигается тем, что, пластины снабжены выступами в местах шарнирного соединения звеньев.На фиг. 1 изображено предлагаемое устройство, вид сбокут на Фиг. 2 - то же, вид сверху; на фиг. 3 - узел.на фиг.1; на фиг. 4 - разрез А-А на Фиг.1Устройство для поддержания гибкого элемента 1 содержит шарнирно связанные звенья.2, состоящие из пластин 3, имеющих выступы 4 в местах шарнирного соединения звеньев. Пластйны в звене соединены перегородкой 5. В перегородках выполнены отверстия...

Номер патента: 848859

Опубликовано: 23.07.1981

Авторы: Воробьев, Жуков, Кожемякин, Шухман

МПК: F16L 9/18

Метки: трубопровод

...же, в раздвинутом состоянии;Трубопровод содержит жесткие трубчатые звенья 1, гибкий рукав 2, сильфоны 3, опорную раму 4 и ролики 5.Трубопровод работает следующим образом.При изменении расстояния между соединяемыми трубами или емкостями трубчатые звенья 1, жестко соединенные с ними расходятся в противоУположные стороны. При этом гибкий, рукав 2 проворачивается на роликах 5 до момента, когда сильфоны 3 займут положение на роликах. При подаче давления в трубопровод гибкий рукав 2 расплавляется и образует две проводящие ветви.При использовании предлагаемого трубопровода, в случае изменения расстояния между трубами или емкостями, не требуется каких бы то ни было дополнительных систем для сворачивания и разворачивания и обеспечения...

Номер патента: 848860

Опубликовано: 23.07.1981

Автор: Надольников

МПК: F16L 11/00, F16L 11/22, F16L 9/19 ...

Метки: криогенный, трубопровод

...причем центры гофрвнутреннего и наружного шлангов располагаются на одном диаметре,На чертеже схематично представленкриогенный трубопровод,Устройство содержит внутренний1 и наружный 2 шланги, которые гофрированы по винтовой линии с одинаковым шагом". Между гофрами размещеныпроставки из малотеплопроводного материала 3. Между шлангами 1 и 2имеетсяполость 4, в которой создается глубокий вакуум для улучшениятеплоизолирующих свойств. Снаружитрубопровода выполняется гибкое защитное покрытие 5. Центры гофр внутреннего и наружного шлангов располагаются на одном диаметре.Устройство работает следующимобразом., При нагрузке на шланг гофры 1 и 2деформируются, что позволяет соединять несоосные отверстия и передавать криогенную жидкость. За счет 2...

Номер патента: 848861

Опубликовано: 23.07.1981

Авторы: Афонин, Мустафа

МПК: F16L 11/04

Метки: многослойногопатрубка

...слоями резины сначала устанавливают цилиндрические элементы из материала, не обладающего адгезией с резиной, затем резину вулканизируют до тех пор, пока не произойдет скрепление слоев друг с другом. На чертеже представлен патрубок,изготовленный по предлагаемомуспособу, общий вид.Патрубок включает фланцы 1 кон центрично расположенных слоев 2и цилиндрические элементы 3 иэ материала, не обладающего адгезиейс резиной.Способ изготовления патрубка О осуществляется следующим образом.На каждый из концентрично расположенных слоев 2 сырой резиныукладывают цилиндрические элементы 3из материала, не обладающего адге эней с резиной(фторопласт, полиэтилен или др), После этого вспециально подготовленной форме осуществляют вулканизацию резины...

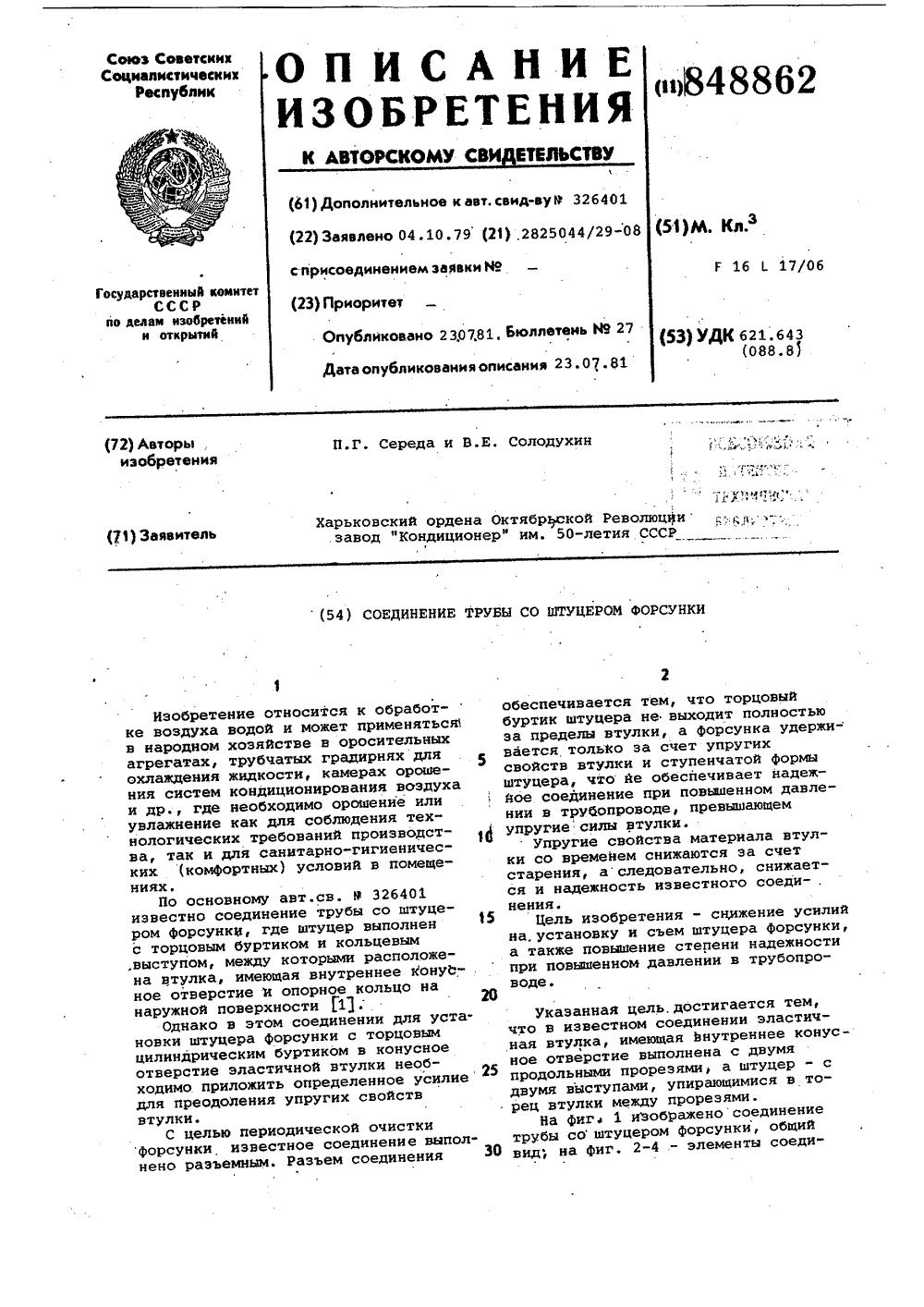

Номер патента: 848862

Опубликовано: 23.07.1981

Авторы: Середа, Солодухин

МПК: F16L 17/06

Метки: соединение, трубы, штуцеромфорсунки

...давлении в трубопроводе, превышающемупругиесилы втулки.Упругие свойства материала втулки со временем снижаются за счетстарения, аследовательно, снижается и надежность известного соеди-,нения.Цель изобретения - сближение усилийна, установку и съем штуцера форсунки,а также повышение степени надежностипри повышенном давлении в трубопроводе.указанная цель, достигается тем,что в известном соединении эластичная втулка, имеющая внутреннее конусное отверстие выполнена с двумяпродольными прорезями а штуцер - сдвумя выступами, упирающимися в торец втулки между прорезями.На Фиг 1 изображено соединениетрубы соштуцером Форсунки, общий ЗО вид; на фиг. 2-4 . - элементы соеди%нения; на фиг. 5 - вид А на фиг.3; на фиг. 6 - вид Б на фиг,4.Соединение...

Номер патента: 848863

Опубликовано: 23.07.1981

Автор: Кириллов

МПК: F16L 19/02

Метки: соединения, трубо-проводов

...корпус, упорный буртик, выполненный за одно ЗО целое с резьбовым корпусом гайки,при этом о наружной стороны упорнбго буртика выполнена дополнительнаярезьба и установлено резьбовоекольцо, а в корпусе гайки со стороны упорного бУртика радиально выполненыпродольные ппооези Г 2(.848863 Формула изобретения Составитель Р. ХлУдоваРедактор И. Николайчук Техред А.Ач Корректор М. Демчик Тираж 1006 ВНИИПИ Государственного ко по делам изобретений и 13035, Москва, Ж, Раушскате кр на 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг, 2 - накидная гайка; на фиг. 3 кольцо с радиальными выступами.Устройство состоит из накидной гайки 1 с упорным буртиком 2 на торце и продольными прорезями...

Номер патента: 848864

Опубликовано: 23.07.1981

Автор: Климов

МПК: F16L 23/16

Метки: соединение, трубопроводов

...параллельны оси труб 1 и 2,В стенке трубы 2 имеются глухие 20 радиальные карманы 8, число которыхзависит от числа элементов крепления для установки кулачка 9 с осью10 и с полуфланцем 11, в которомустановлен фиксатор 12. В эксцент рике имеется глухое шестигранное отверстие 13 для установки ключаНа наружной стенке раструба 3 выполнены резьбоъые отверстия 14 дпяфиксаторов 12. Центры этих отверстий 30 расположены на окружности радиусом,848864 формула изобретения з 6053/4 одписное ИИПИ Зараж 1006 описанным из центра овального направляющего окна 6 и равного расстоянию от центра кулачка до центра отверстия под Фиксатор 12 в полуфланце 11, Кроме того, раструб 3 снабжен(отбортовкой 15,Соединение трубопроводов работаетследующим образом.В...

Номер патента: 848865

Опубликовано: 23.07.1981

Автор: Готвянский

МПК: F16L 23/02

Метки: окон, оптических, узел, уплотнения

...с внутрейнейполостью ,бобышки, а другой - с внеш 20 ней средой,На чертеже представлен предлагаемый узел уплотнения, продольный разрез.Узел уплотнения жестко установ 25 лен на корпусе 1 криостата и состоит из бобышка 2 и фланца 3, междукоторыми зажато стекло 4 через уплот..нительный, элемент 5 крепежными эле"кентами 6, герметичнои жестко сое 30 диненными с бобышкой 2. В теле бобыш848865 10 ки 2 и крепежных элементов б выполнены соответственно отверстия 7 и 8. Для удобства отвода и коллектирования потока среды крепежные элементы б снабжены трубкой 9, которая соединена с отверстием 8. Фланец 3 имеет пазы 10 для упрощения мон-тажных работ.При заполнении криостата криогенной жидкостью происходит охлаждение корпуса 1, и испарившийся газ...

Номер патента: 848866

Опубликовано: 23.07.1981

Авторы: Грушин, Заков, Майоров, Молотков, Решетов, Стремовский

МПК: F16L 37/22

Метки: соединения, труб, хомут

...соединениятруб натяжное устройство выполненов виде дополнительных роликов наэксцентриковых:осях, расположенныхмежду роликами хомута. На Фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг.1.Хомут для соединения труб представляет собой гибкую стяжную ленту, состоящую из отдельных подвижно соединенных звеньев 1, с роликами 2, имеющими конические выточки, которые обхватывают стыкуемые Фланцы 3 и 4.для соединения пластинчатой цепи имеется замковое звено 5. Между роликами хомута установлены дополнительные ролики б на эксцентриковых осях, являющиеся натяжным элементом при их повороте с захватом за места фВф. Устройство работает следующим образом.Между коническими Фланцами 3 и 4...

Номер патента: 848867

Опубликовано: 23.07.1981

Автор: Глухов

МПК: F16L 43/02

Метки: патрубок, соединительный, тру-бопроводов

...труб; на фиг. 2то же, при соосном расположениитруб.Соединительный патрубок состоитиз патрубка 1, уплотнительных прок-ладок 2, кольцевой чаши 3 с упругими силовыми элементами 4 и труб 5.Соединительный патрубок работаетследующим образом.При прохождении по трубам 5 через патрубок 1 усилие, создаваемоеупругими силовыми элементами 4,передается на уплотнительные проклад 15 ки 2, что обеспечивает надежнуюгерметичность соединения. В процессе эксплуатации может происходитьсмещение концов труб 5 относительно друг друга, патрубок 1 перемеща 20 ется вцоль концов труб 5, а при нарушении несоосности концов труб 5патрубок 1 перемещается на некоторый угол. При этом уплотнительныепрокладки 2, расположенные на днекольцевой чаши 3...

Номер патента: 848868

Опубликовано: 23.07.1981

Авторы: Емец, Ральчук, Сандул, Фляджинский

МПК: F16L 51/04

Метки: компенсатор, пластмассовый, тепловыхдеформаций

...повышения упругостииз-за повышенной жесткости колена.Известен также пластмассовый компенсатор линейных деформаций,содержащий трубчатые, участки, снабженный присоединительными элементами,между которыми образовано прямоугольное колено 21:Однако и этот компенсатор не, 20обеспечивает повышения упругости иэза сложности его выполнения,На фиг. 1 узел сое- динения с ком на фиг.2 вид компенсат нутом на90 колене.Пластмассовый компенсатор линейных деформаций содержит трубчатый участок 1, присоединительные элементы 2, колено 3 с прогибом 4.Компенсатор линейных деформаций работает следующим образом.К выступающим иэ бетонных панеле 5 заделанных участков труб б с помощью присоединительных элементов 2 присоединяют трубчатые участки 1. Наличие на...

Номер патента: 848869

Опубликовано: 23.07.1981

Авторы: Сюзюмов, Унукович

МПК: F16L 55/179

Метки: заделки, стыковтруб

...на поверхность трубы 15 и при помощи ручек 17 продвигается на шариковой опоре 18 в сторону раструба 16 до введения передней части чеканки4 в уплотняемый стык до упора с по- ф верхностью пенькового канала.Подпружиненные направляющие 6 находятся в расжатом состоянии. Поршень 2 перекрывает канал-пульеатор 13 и сжимает воду в подпоршневой полости 14, контактное приспособление находится в положении "включено". Нажатием электровключателя 9 устройство приводится в работу. При замкнутых контактах пластины 7 в сети начинает протекать ток. В индукционной катушке 10 он усиливается и в итоге в подпоршневой полости 14 в области электродов 8 происходит гидроэлектрический разряд, вызывающий гидравлический удар с резким возрастанием давления, под...

Номер патента: 848870

Опубликовано: 23.07.1981

Автор: Шапиевский

МПК: F16L 59/02

Метки: теплоизоляция

...крепится теплоизоляционныйсектор, выполненный в виде кисти 9,которая представляет собой перехваченный с одной стороны стяжным элементом 10 пучок нитей из теплоизо ляционногб волокнистого материала,например на основе асбеста или кремнезема.Теплоизолирование коллектораосуществляется следующим образом.Из отдельных звеньев, образованных каркасами 4 с прикрепленнымик ним кистями 9, набирают небольшойучасток многоэвенной цепи 1. Закрепив один конец указанного участка 0 цепи к нижней части коллектора 2,848870 Формула изобретения оставитль ехред А.Ач Редактор В, Еремеев Тираж 1006 ВНИИПИ Государственног по делам изобретений 13035, Москва, Ж, Раушаказ 6053/46 Подписноекомитета СССРоткрытийкая наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул,...

Номер патента: 848871

Опубликовано: 23.07.1981

Авторы: Кучинский, Мельник, Рублев, Чириков

МПК: F16L 59/02

Метки: низкотемпера-турных, объектов, теплоизоляция

...слоя круцнопористого материала,расположенного между парозащитнымикожухами.. На чертеже представлена предлагаемая теплоиэоляция.10 Теплоизоляция состоит иэ низкотемпературной стенки 1, к которойприлегает теплоизоляционный слой 2из мелкопористого материала, а кнему - разделительный кожух 3. Не посредственно к разделительномупарозащитиому,кожуху 3 прилегаетслой 4 иэ крупнопористого материала,который защищен пароэащитным кожухом 5.Толщины слоев 2 и 4 должны 20 быть такими, чтобы температура награнице раздела была заведомо нижеточки замерзания влаги в капиллярахи порах материала наружного слоя.Эта грайица - местонахождение раз делительного парозащитного кожуха 3.Теплоиэоляция работает следующимобразом.Водяные пары теплового...

Номер патента: 850965

Опубликовано: 30.07.1981

Автор: Федоров

МПК: F16L 3/205

Метки: опора, трубопровода

...вьптолнен из стержня ограниченной нлины, продутого в отверстия850965 ф трубопровоца 5 его к ригедю 2 прикреп. ляют. 3клиньев, и пружины сжатия, надетой насвобоцный конец стержня,На чертеже изображена опора, рронтальный виц.Опора трубопровоца включает основа 5ние 1 и ригель 2, соединенные межцу собой посредством стоек 3, имеющих упругийорган саморегулировки их высоты в зависимости от вертикальной нагрузки, Ригель и основание выполнены с концевыми 10скосами 4 в плоскостях, параллельныхоси трубопровоца 5, а стойки 3 выполненыв вице трапецеицальных клиньев, помещенных воими наклонными поверхностями 6между концевыми скосами 4 основания 1 15и ригеля 2, В клиньях стоек 3 образованы соосные горизонтальные отверстия7. Упругий орган...

Номер патента: 850966

Опубликовано: 30.07.1981

Авторы: Мартыненко, Першин

МПК: F16L 23/16

Метки: высоковакуумное, соединение, фланцевое

...и гайки ,11, Проволочный улпотнитепьный элемент 1 находится на центрирующем кольце 2, которое обеспечивает соосность фланцев 3, н контактирует с внутренними торцовыми поверхностями фпанцев 3, причем радиальный размер канавок, т,е, расстояние от режущих острых кромок 5 до наружной поверхности кольца 2, 6 оставляет .0,5-0,7 величины линейного размера поперечного сечения уплотнительного элеекента в плоскости разьема. Этим дости/47 Тираж 1006 ВНИИПИ Государственного к по цепам изобретений и 13035, Москва, Ж, РаушсЗа 6 испо тета ССС ткрытий ая наб., д. 4 илиап ППП "Патент", г, ужгород, уп. Проектная гается при уппотнении оптимапьная ширина смятия уппотнитепьного элемента 1 поверхностями 7. Глубина смятия уппотни- тепьного элемента 1...

Номер патента: 850967

Опубликовано: 30.07.1981

Авторы: Глинкин, Лукин, Мирсаев, Набиуллин, Поликарпов, Струговец

МПК: F16L 33/22

Метки: гибкий, трубопровод

...наружное звено сферическоа о шарниражестко соединено с оппеткой, в внутреннее звено установпено неподвижно на ниппепе.На чертеже представяена преапвгаемаяконструкция гибкого трубопровода, разрез,Гибкий трубопровод состоит из гибкойчасти в виде совокупности гофрированнойкамеры 1 и опиетки 2, концевой арматуры в виде соединенных между собой нип:пепя 3 и стакана 4, Между ниппепем истаканом размещен сферический шарнир,состоящий иэ наружного звена 5, к которому присоединена посредством сварки 67Формула Фи зоб ре тен ия Составитень Л. Зубокакаревич Техред Л,Пекарь Корректор М. Шарош едактор Заказ 6289/4 Тираж 1006 ПодписноеИИПИ Государственного комитета СССпо делам изобретений и открытий5, Москва, Ж 35, Раушская наб., д. 4 13 ипиап ППП...

Номер патента: 850968

Опубликовано: 30.07.1981

Авторы: Исаев, Мурашев, Пустовалов

МПК: F16L 37/18

Метки: быстродействующая, муфта, присоеди-нения, шланга

...1; на фиг, 3 - разрез Б-Б нв фиг, 1Муфта присоеаиняемая к пвтрубку 1,соаержит корпус 2 со штуцером 3. В корцусе 2 установлен шток 4, подпружиненный пружиной 5. На штоке установлен эксцентрик 6 и купачковый элемент 7. Прижимной элемент состоит из двух рычагов8, соединенных пружиной 9. Рычаги связалы осью 10, которая установлена в сухарях 11, имеющих воэможность продольного перемещения в пазах 12 корпуса 2,На одном конце рычагов выполнены захваты 13, взаимодействующие с кулачковымэлементом 7, а на другом конце - захваты 14, взаимодействующие с патрубком 1,Муфта работает следующим образом.Перед присоединением муфты к патрубку шток 4 и кулачковый элемент 7 устанавливают в положение, изображенное пунктирной пинией на фиг. 2. При этом захваты...

Номер патента: 850969

Опубликовано: 30.07.1981

Авторы: Назаров, Ощепков, Федоров

МПК: F16L 59/00

Метки: нанесения, теплоизоляциина, трубу

...2 - сечение А-А нв фиг, 1.Устройство содержит корпус 1 с мунаштуком 2 и бункером 3 установленный в корпусе 1 с воэможностью возвратно-поступательного перемещения и соединенный с приводом (не показан) поршень 4. В поршне 4 выполнены две расточки, в зоне одной из которых выполнены прорези 5, соединяющие. ее полость с атмосферой, в полость 6 другой заполнена внтикоррозийным составом. В поршне 4 установлены нагреватели 7 и 8 для подогрева покрытия и его сушки. Устройство содержйт также зонт 9, соединенный с насосом.Устройство работает следующим образом.Подлежащую изоляпии трубу помешают в устройство, пропуская через поршень 4, корпус 1 и мундштук 2. В полость 6 подают антикорроэийный состав и включают/47ВН 9 Тираж 1006 Подписи ИИПИ...

Номер патента: 853273

Опубликовано: 07.08.1981

Авторы: Беркин, Брук, Вальковский, Гусев, Канаев, Киселев, Кобец, Левин, Орлов, Сергиев, Ситов, Суханов, Тищенко, Харламов, Цымбал

МПК: F16L 5/00

Метки: аммиакопровод

...нижней образующей кожуха, и имеют радиальную толщину (о), равную 0,2 - 0,25 наружного радиуса втулки (К).На чертеже изображен описываемый ам миакопровод, поперечное сечение.Аммиакопровод включает в себя помещенный в защитный кожух 1 транспортирующий трубопровод 2 с опорами из затянутых крепежом 3 на трубопроводе 2 разьемных втулок 4. Каждая из них выполнена 20 цилиндрической формы из неуйругого деформируемого и аммиакостойкого материала, например, капролона марки В, причем втулки 4 установлены в кожухе 1 эксцент853273 Составитель Р. Хлудова Техред А. Бойкас Корректор С. Щомак Тираж 1006 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г....

Номер патента: 853274

Опубликовано: 07.08.1981

Авторы: Гринберг, Кушлевич, Лоцманов

МПК: F16L 21/02

Метки: соединение, трубопроводов

...2, взаимодействую- шими с уплотнителем 3 установленным в зоне стыка труб 4 и 5. На контактном элементе выполнены зубья 6, а на муфту установлены конические втулки 7.Соединение труб осуществляется следующим образом.На концы соединяемых труб 4 и 5 одевают соответственно крепежные элементы 2, затем концы труб вставляют в уплотнитель 20 3 до упора в выступ 8, накладывают разьемные части муфты 1 и начинают надвигать на корпус конические втулки 7 с заходной частью, которая в начальный момент позвоявляется то,ся свинчиваниие трубопровосположеннымиентами, взаимом, установленОднако и это соединение не обеспечиват повышения надежности электрического онтакта между элементами соединения. Недостатком устройствато закрепление осуществляетм двух...

Номер патента: 853275

Опубликовано: 07.08.1981

Авторы: Алемов, Зубков, Плотников

МПК: F16L 33/00

Метки: закреплении, концахшлангов, муфт, ниппелей, них, обжатия

...смыкаются лепестки 5, упор 7, служащий оправкой 8 для внутренней поверхности ниппеля 3, вводимого внутрь шланга 2, установленный в корпусе 6, а также гайкой 9, предназначенной для регулировки высоты упора 7. Винты-фиксаторы 10 с системой пружин 11 связывают между собой лепестки 5 цангового зажима 4.Предлагаемое устройство работает следующим образом.В исходном положении лепестки 5 разведены системой пружин 11, образуя калибр с диаметром, большим диаметра муфты 1, настроенной заранее винтами-фиксаторами 10. Шланг 2 с надетым на него ниппелем 3 и муфтой 1 через осевое отверстие цангового зажима 4 надевается на оправку 8 и доводится до упора 7. Затем шток пресса 12 давлением опускает цанговый зажим 4 вниз, при этом разъемные лепестки...

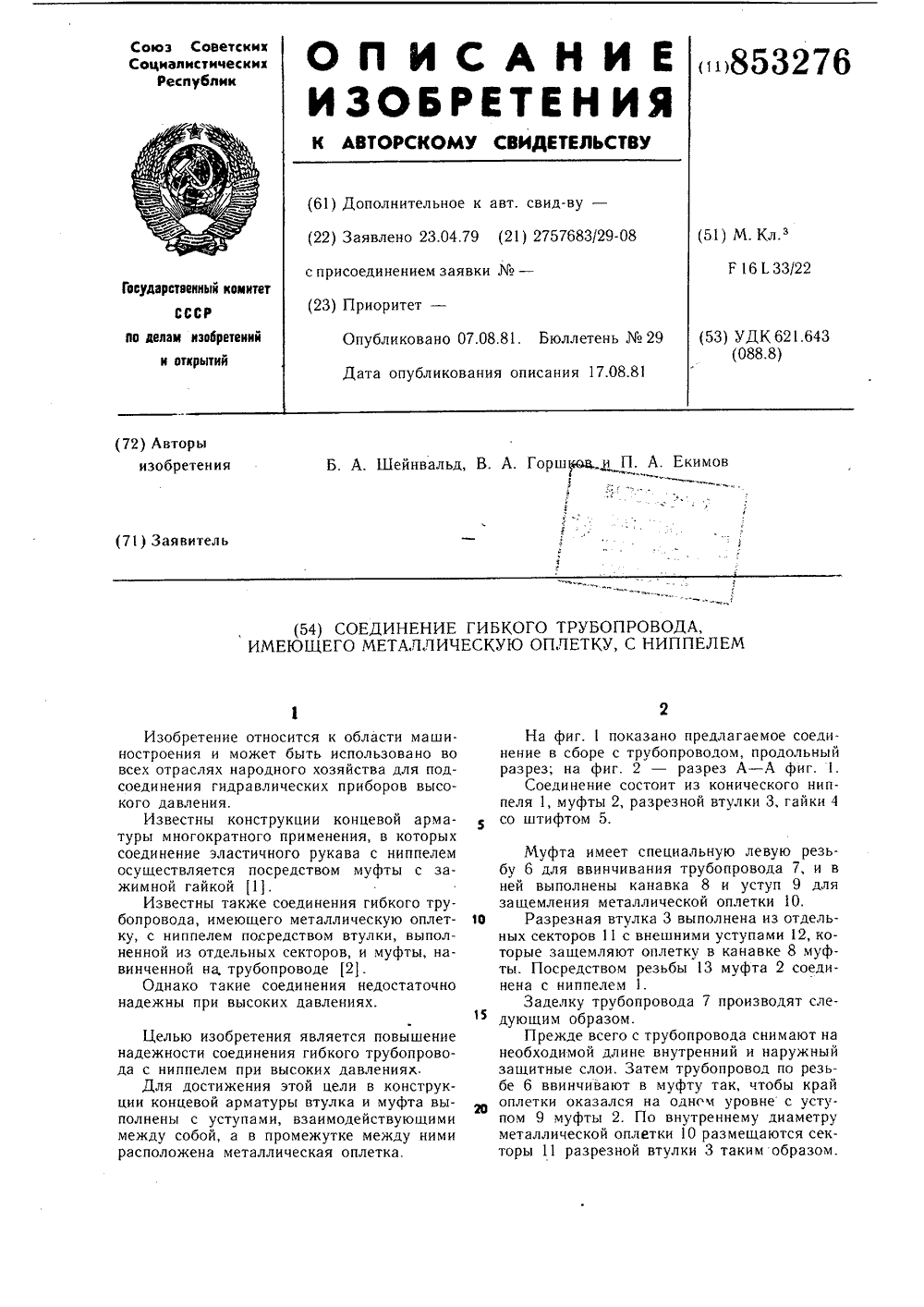

Номер патента: 853276

Опубликовано: 07.08.1981

Авторы: Горшков, Екимов, Шейнвальд

МПК: F16L 33/22

Метки: гибкого, име-ющего, металлическую, ниппелем, оплетку, соединение, трубопровода

...отдельных секторов 11 с внешними уступами 12, которые зацемляют оплетку в канавке 8 муфты. Посредством резьбы 13 муфта 2 соединена с ниппелем 1.Заделку трубопровода 7 производят следующим образом.Прежде всего с трубопровода снимают нанеобходимой длине внутренний и наружный защитные слои, Затем трубопровод по резьбе 6 ввинчивают в муфту так, чтобы край оплетки оказался на одном уровне с уступом 9 муфты 2. По внутреннему диаметру металлической оплетки 10 размещаются секторы 11 разрезной втулки 3 таким образом.853276 формула изобретения Составитель Л. Зубок Редактор Е. Хейфиц Техред А, Бойкас Корректор С. Щомак Заказ 5601/7 Тираж 006 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35,...

Номер патента: 853277

Опубликовано: 07.08.1981

Авторы: Глебов, Семин, Солодов, Хамидулов

МПК: F16L 37/08

Метки: быстроразъемная, муфта

...3. Полумуфты 1 и 2 соединены друг с другом при помощи замкового устройства, выполненного в виде двух поворотных кулачков 4 и 5 на полумуфте 1, жестко соединенных валом 6 с эксцентриком 7, служащим для перемещения клапана 3. На полумуфте 1 имеются выступы 8, охватываемые кулачками 4 и 5.1 Полумуфта 2 имеет пазы 9 для фиксации ее в определенном положении по отношению к выступам 8 на полумуфте 1.Полумуфтыи 2 оснащены штуцерами10 для присоединения к трубопроводам.Быстроразъемная муфта работает следу ющим образом.Для расстыковки муфты необходимо повернуть на угол 90 поворотный кулачок 4 и расстыковать полумуфты 1 и 2.853277 формула изобретения 10 Составитель Л. Зубок Техред А. Бойкас Корректор С. Шомак Тираж 1006 Подписное ВНИИПИ...

Номер патента: 853278

Опубликовано: 07.08.1981

Авторы: Красовский, Мусатов, Шамароков

МПК: F16L 53/00, F16L 55/103

Метки: перекрытия, трубопровода

...проходящей по нему среды, в качестве которого использован кожухотрубный холодильник, содержащий корпус с патрубками, внутри которого расположен трубный пучок 11Недостатком этого устройства являются большие габариты и то, что трубки, установленные в трубопроводе, оказь 1 вают большое гидравлическое сопротивление потоку теплоносителя.Известно также устройство для перекрытия трубопровода посредством замораживания проходящей по нему среды, содержащее размещенный на трубопроводе и образующий с ним кольцевую камеру корпус с патрубками для подвода и отвода охлаждающей среды 2.Недостатком данного устройства яв ется то, что теплоноситель, заморожен 2в трубопроводе (пробка теплоносителя), может быть выбит ударной волной, возникающей...
