F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции
Способ тепловой изоляции трубы
Номер патента: 1351520
Опубликовано: 07.11.1987
Автор: Карлос
МПК: F16L 59/02
Метки: изоляции, тепловой, трубы
...быть загрунтована или покрыта антикоррозионным составом.Для создания на трубе слоев теплоизоляции может быть использован любой рецепт способной вспениваться жидкой полиуретановой пластической композиции в зависимости от требуемых в конечном изделии конкретных характеристик. Предпочтительной является жидкая смесь компонентов, включающих в себя пенообразовательНа первый слой пеноизоляции наносят второй слой 3 вспенивающейся жидкой пластической композиции, который может быть нанесен на первый 1520 2слой до или после того, как затвердеет первый слой.Толщина первого слоя пены можетизменяться в диапазоне 2,5-15 см5 в зависимости от диаметра трубы,температуры, при которой должнаработать труба, кажущейся плотностипены,Для получения жесткой пены...
Кронштейн группы трубопроводов
Номер патента: 1352141
Опубликовано: 15.11.1987
МПК: F16L 3/227
Метки: группы, кронштейн, трубопроводов
...зажимов крон,штейна. На фиг.изображен кронштейн группы трубопроводов, боковой вид; на фиг, 2 вид А на фиг. 1; на фиг. 3 - разрез А - Л на фиг. 2; на фиг. 4 - узел 1 на фиг. 2; на фиг. 5 - разрез Б - Б на фиг, 4. Кронштейн группы трубопроводов содер. ,жит эакрепляемую консоль 1 из некруглого проката (преимущественно швеллера), на. бор надет 1 т 1 х на нее зажимов 2 имеющих по трапецеидальному, взаимодействующему с двумя трубопроводами 3 верхнему крылу 4, и концевой крепежный фиксатор 5 зажимов. Каждый зажим 2 и его трапецеидальное верхнее крыло 4 выполнены из полосы, которая П-образно изогнута с образованием ломаных боковых щек - вертикальных на нижних участках б и наклонных, образующих трапецию, на верхних участках 7, при этом...
Соединение оболочек из композиционных материалов
Номер патента: 1352142
Опубликовано: 15.11.1987
Авторы: Илясов, Каширина, Клоков, Косолапов, Перлин
МПК: F16L 9/10
Метки: композиционных, оболочек, соединение
...11 рименение оандажного соединения 5 или соединения (на ус) 8зависит от словий эксплуатации трубопропо,ш, и часгностн ог коррозионной активитоги окружающей среды. В агрессивнойсреде предпочтительней применение бандажного соединения. Однако соединение (нас) 8 проще в сборке, так как кромкитруб подготовлены для стыковки уже в заводских условиях, а бандажное соединениемонтируется в полевых условиях с применением специальных приспособлений, например ручной намоточной машины.При сборке шпангоуты 4 покрываютсяклеем и надвигаются на концы внутренних труб 1. Уплотнительные кольца 6 также помещаются на концы этих труб, которые затем вдвигаются в муфту 3 до упора. Затем шпангоуты 4 устанавливаютсяна место, После этого наружная поверхность...
Узел неразъемного соединения труб
Номер патента: 1352143
Опубликовано: 15.11.1987
Авторы: Богомольный, Шапиро
МПК: B23K 33/00, F16L 13/08
Метки: неразъемного, соединения, труб, узел
...3 - соединение труб с выступами пере.менной толщины, общий вид; на фиг. 4 -то же, вид сверху.Узел неразъемного соединения труб сос.тоит из охватывающей 1 и охватываемой2 труб, неразъемно соединенных между собой на части длины герметизирующим, на.пример, паяным швом 3. На конце охватывающей трубы 1 выполнены два диамет.рально противоположных выступа 4, жестко соединенных с охватываемой трубой 2 темже паяным швом по всей поверхности.Участки торца трубы 1 между выступами4 ограниченыв плане контуром дуги овала5 с большей осью а и меньшей осью а 2,Выступы 4 выполнены постоянной ширины, кроме переходного участка (фиг. 1), илипеременной ширины на всей его длине(фиг. 3).Отношение длины выступа 4 к его минимальной ширине В выбрано в пределах...
Способ резьбового соединения стальных деталей
Номер патента: 1352144
Опубликовано: 15.11.1987
Авторы: Вертячих, Воронежцев, Гольдаде, Литвинов, Пинчук, Речиц, Снежков
МПК: F16L 13/10
Метки: резьбового, соединения, стальных
...0,005 К до 0,08 К, где К -- сопротивлецис полимерной прослойки в расплавленном состоянии. Поляризация в системе металл 1-полимер-металл 2 при ее термообраооткс возникает при прохождении через полимерную прослойку электрического тока, обусловленного разностью электрохимических потенциалов металлаи металла 2, Разность электрохимических потенциалов сталей различных марок относительно расплава полиэтилена достигает значения 0,4 В, а плотность поляризационцого тока 1,8 ОЛ/т. При контактировации деталей из сталей одной марки с расплавом полиэтилена плотность тока достигает максимального значения 0,3 10А/м, а разность потенциалов возникает за счет градиента температур и разности в площадях поверхности контактирующих деталей.11 аиболыцая...
Муфта для соединения труб
Номер патента: 1352145
Опубликовано: 15.11.1987
Автор: Слисков
МПК: F16L 21/04
Метки: муфта, соединения, труб
...труб состоит из двух полумуфт 1 и 2, установленных на концах труб 3 и 4. Каждая полумуфта имеет на торце, отдаленном от стыка, с внутренней стороны кольцевой бурт 5, образуя полость под уплотнительный элемент 6, а на друзгом торце наружной поверхности - кольцевой бурт 7 с торцовыми впадинами 8 и выступами 9. При этом выступы одной полумуфты расположены во впадинах другой и образуют замок типа ласточкин хвост за счет того, что бурт 7 выполнен с переменной шириной, увеличивающейся к периферии, а поверхность бурта, удаленная от торца, выполнена конической. Фиксация замка осуществляется разрезным стопорным кольцом 10.Муфта для соединения труб работает следующим образом.Полумуфту 1 с предварительно одетым на нее стопорным кольцом 10 заводят...
Соединение труб
Номер патента: 1352146
Опубликовано: 15.11.1987
МПК: F16L 21/04
Метки: соединение, труб
...на фиг. 1.ОУстройство содержит трубы 1 и 2, продольно разрезанную на две части втулку 3 и уплотнительный элемент 4. Втулка 3 имеет внутренние наклонные бурты 5 и 6, размещенные в кольцевых канавках 7 и 8 труб 1 и 2, Силовой элемент 9 охватывает втулку 3. Нажимные элементы 10 установлены в1-образных пазах1, выполненных в торце силового элемента 9, с возможностью взаимодействия имеющихся на нажимных элементах 10 упорных буртов 20 12 и3 с наружной поверхностью 14 торца силового элемента 9 при монтаже и с внутренней поверхностью 15 торца силового элемента 9 при демонтаже соединения. Нажимные элементы О сочленены с втул кой 3 посредством резьбового соединения 16, Наружная поверхность 17 втулки 3 и внутренняя поверхность 18 силового элемента 9...
Фланцевое соединение трубопроводов
Номер патента: 1352147
Опубликовано: 15.11.1987
Автор: Скрипица
МПК: F16L 23/02
Метки: соединение, трубопроводов, фланцевое
...2 с пом 0 и( ь к) п д Г ь с В 3;1 с 1 к Г) с Г 1,с н ы, В с 1 от к и;(- Н 11 Х ОО 1 Тс 4, ВХОЛя 1 ИХ Б СКВОЗНЫЕ Пазы фланцсн, а на фланцс 1 со стороны торца, противоположного стыкм, симметрично сквозным пазам выполнены лополнительныс пазы переменной глусбины, в которые устянов.сны на болты косые шайбы 5, вздих(с(сист 1)у(нице с одпои стороны с гайкам , с С ДРХОИ - С КС 1 ЦОМ 7, ОхнсТЫВДК- иим дружные повериости фланца 1 и ко- СЫХ Пс 1 нб 5.,1 ЛЯ УМСНЬПСНИ Я УСИЛИЯ СМСП 1 СНИ Я КОЛЬя 7 при разборке фланцсвого соединения коГдктируюние поверхности кольца с одной стороны и фланца и пдйб с Другой стороны выполнены коничсскими угол ,- сс ),.1151 )ыполнсн 3)я мслоБР 1 я рсзворо Оолтов 4 вокру пальцев 3 во время ос(в Боп сменения фланцев при...

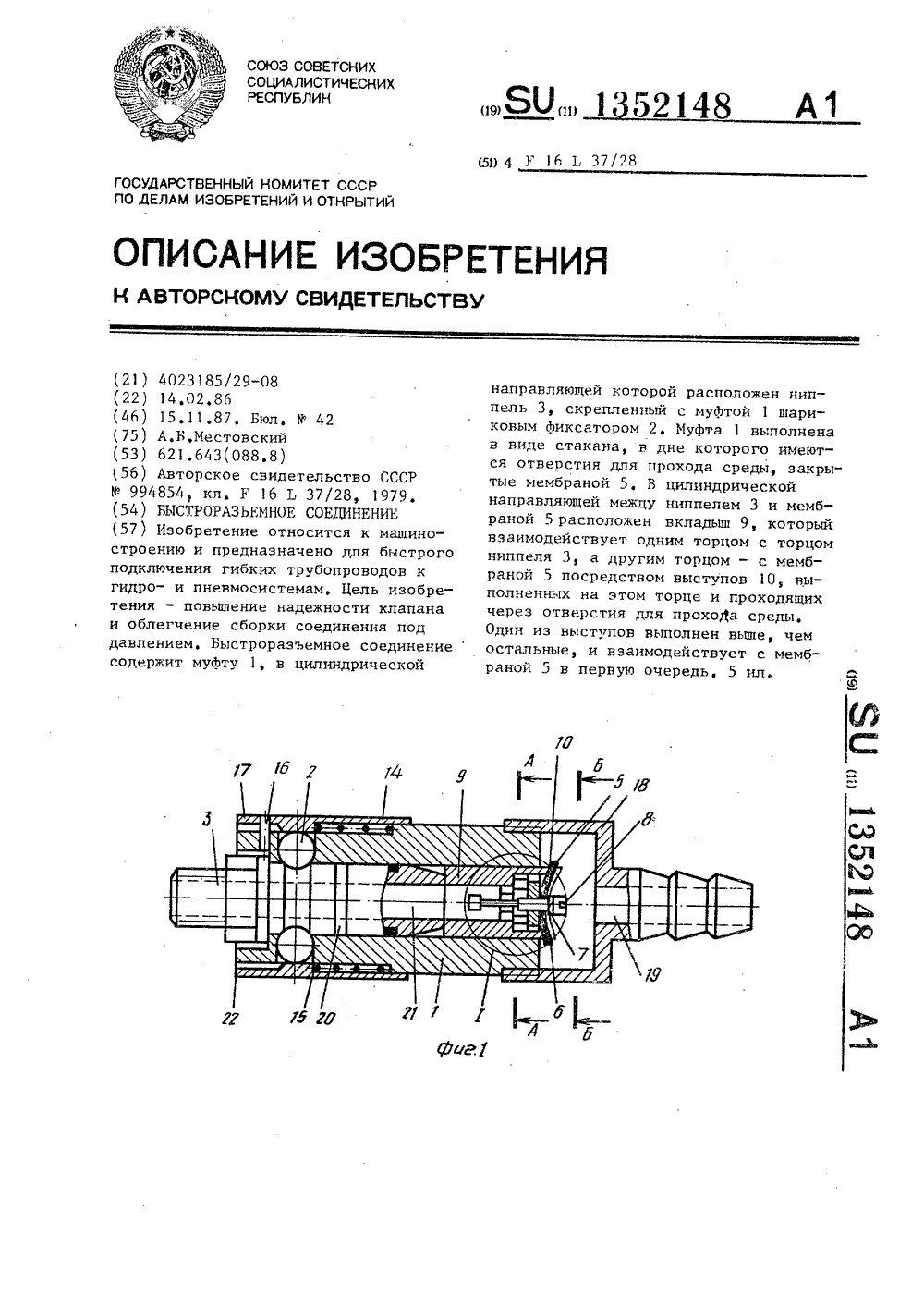

Быстроразъемное соединение
Номер патента: 1352148
Опубликовано: 15.11.1987
Автор: Местовский
МПК: F16L 37/40
Метки: быстроразъемное, соединение
...части винта 11 и благодаря.проточке винта 12 имеет возможностьосевого перемещения, На вкладыше 9выполнены отверстия 13 для проходасреды,На наружной поверхности муфты 1закреплена йиксирующая втулка 14,подпружиненная пружиной 15, и упорныйштийт 16, входящий в паз 17 втулки 14,Для подключения к подающему шлангуна корпус муйты крепится штуцер 18 сотверстием 19.Для уплотнение стыка между стенками цилиндрической направляющей и ниппелем установлено уплотнение 20, ав ниппеле 3 имеется осевое отверстие21 для прохода. среды,Быстроразъемное соединение работает следующим образом.При подсоединении фиксирующаявтулка 14 сдвигается до тех,пор, пока штийт 16 не выйдет из паза 17,после чего втулка 14 поворачиваетсявокруг оси и упирается торцом...
Линия нанесения антикоррозионной изоляции труб
Номер патента: 1352149
Опубликовано: 15.11.1987
Авторы: Персион, Седых, Стежеринский, Шелудько, Яковлев
МПК: F16L 58/12
Метки: антикоррозионной, изоляции, линия, нанесения, труб
...наружной поверхности труб,устройство 5 для нанесения грунтовки,камеру 6 для сушки грунтовки, устройство 7 для нанесения горячей мастикис лейками 8- 10 и шпулями с армирующим25материалом 11 и крайт-бумагой 12.Внутри и на выходе этого устройстварасположены с возможностью установкипод углом к оси трубы опорные транспортеры 13, каждый из которых состоит из рамы 14, приводного барабана15 отклоняющего барабана 16, ленты17 и привода 18. В линию также в;одит устройство 19 для приема изолированных труб, содержащее тележку 20, 35имеющую ролики 21, тележку 22 с лентой 23 и стеллаж 24 для приема изолированных труб,Линия работает следующим образом,Изолируемую трубу со стеллажей Онакопителей 1 подают на приводныеопоры 2 рольганга, 11 риводные...
Устройство для гашения гидравлических ударов
Номер патента: 1353965
Опубликовано: 23.11.1987
Авторы: Гречихин, Кондратьев, Рыбаков, Югай
МПК: F16L 55/02
Метки: гашения, гидравлических, ударов
...обратный клапан 7 препятствует поступлению жидкости из участка трубопровода 1 в полость 14 корпуса 4. Заказ 5680/32 Тираж 804 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Устройство содержит участок трубопровода 1 со сбросным патрубком 2 изапорным органом 3, полый корпус 4,сливной патрубок 5, сопло Вентури 6,обратный клапан 7, поплавковый клапан 8, импульсный клапан 9 с отверстиями 10 и управляющей полостью 11,шток 12 импульсного клапана 9, пружину 13, полость 14 корпуса 4., запорный орган 15 поплавкового клапана 8 и отверстие 16 корпуса 4,Устройство работает следующИМ образом. Формула...
Устройство для укладки, стыковки и демонтажа раструбных труб
Номер патента: 1355825
Опубликовано: 30.11.1987
Авторы: Безбоков, Бляхер, Потапов, Учуваткин, Шмурак
МПК: F16L 1/036
Метки: демонтажа, раструбных, стыковки, труб, укладки
...10, Приспособление для запрессовки труб размещено на другом концетраверсы 1 и его опорная плита 11посредством шарового шарнира соеди -нена со штоком 12 качающегося гидроцилиндра 13, закрепленного на кронштейне 14, при этом шток проходитчерез направляющую 15 сФерическогошарнира, расположенного в стойке16 каретки 5, На каретке 5 имеетсявильчатый упор 17. Дня подьематраверсы служат проушины 18, поло -жение которых вдоль траверсы фиксируется винтами 19.Устройство работает следующимобразом.В исходном положении захваты 3 и4 разведены, а шток втянут. Посредством крана устройство опускают натрубу 20, при этом вильчатый упор17 располагают вначале раструба иподводят к торцу трубы 20 плиту 11действием гидроцилиндра 13. Затемзакрывают...
Соединение трубопроводов
Номер патента: 1355826
Опубликовано: 30.11.1987
Авторы: Завалишин, Куршев, Пестова
МПК: F16L 19/00
Метки: соединение, трубопроводов
...его от пневмосети.Таким образом соедин ние надежнов работе. Далее проводят отладку и регулирование поджатия пружин 6, подключив45 полученное соединение к испытательному стенду с манометрами. Подают давление на штуцер 3 определяют срабатывание пружины при заданном давлении (т.е, она должна. сжаться втул 50 кой при определенном давлении, а воздух должен выйти из дренажного отверстия 1 О в гайке 8). Поджатием или Иэобретениед относится к машиностроению, в частности к соединениям трубопроводов, работающих при атмосФерном давлении, и может быть исполь зовано для монтажа труб в химической электронной и других областях машино строения.Цель изобретения - уменьшение габаритов и упрощение конструкции.На Фиг. 1 представлено соединение общий вид; на...
Концевое соединение
Номер патента: 1355827
Опубликовано: 30.11.1987
Автор: Санталов
МПК: F16L 33/00
Метки: концевое, соединение
...подключаемого металлорукава 2 выполненв:виде штуцера 3 с наружной резьбойна диаметре Р, направление, диаметр,шаг и профиль которой соответствуетаналогичным внутренним параметрамнавивки присоединяемого металлорукава 2. На накидной гайке 4 кромеосновной резьбы, предназначеннойдля навинчивания на корпус 1 на диаметр Р 4 дополнительно выполнена резьба на диаметре Р. Эта .резьба понаправлению и шагу совпадает с основной (на диаметре Г ) и идентична,кроме того, направлению, диаметру,шагу и профилю наружной винтовой по -верхности навивки присоединяемогометаллорукава 2. Резьба на диаметреР предназначена для сочленения устройства с аппаратурой или другимиустройствами,Корпус имеет размер "под ключ" - В 1, а гайка - Я 2. Конический переход...
Устройство для соединения труб
Номер патента: 1355828
Опубликовано: 30.11.1987
Автор: Климов
МПК: F16L 37/12
Метки: соединения, труб
...трубе 1 а свободное звено 7 находится в зацеплении с зубчатым сектором 8, который жестко прикрепленк трубе 4,Зубчатый сектор 8 включает радиаль.ную стойку 9 с зубчатой консолью 10 25размещенной под острым углом М кстоике 9. Зубчатая консоль 10 снабжена гребенкой иэ нескольких углублений 11 для фиксирования звена 7,Устройство работает следующимобразом. 28 2 оно проскакивает в первое, углубление 11 на консоли 10, При этом звено 7 20 Устройство для соединения труб,содержащее две трубы. Уплотнительный элемент, стяжной орган. ,зубчатый сектор, о т л и ч а ю щ е е с ятем что, с целью упрощения конструкции и повышения удобства эксплуатации, зубчатый сектор выполнен в видежестко закрепленной на первой труберадиальной стойки с зубчатой...
Трубопровод с ответвлением
Номер патента: 1357651
Опубликовано: 07.12.1987
Авторы: Богомольный, Лукьянов, Шапиро
МПК: F16L 13/00
Метки: ответвлением, трубопровод
...окружностей 7 и 8 смещеныпо обе стороны оси 10, вследствие чего в точке б перегиба снижена концентрация напряжений,Выполнение участка соединенияполостей в виде двух окружностей сосмещенными центрами выносит за пределы точки б два, фактора концентрации напряжений: резкое изменение толщины конструкции и эррозию материала 45отвода. При этом для того, чтобы удаление этих факторов от точки б былонаибольшим необходимо расположениецентров окружностей на одной образующей цилиндра трубы.50Поскольку каждая из двух смещенных окружностей имеет диаметр меньший, чем у центрального отверстия визвестном трубопроводе (при равенстве общего проходного сечения), ширина выреза в продольной трубе уменьшена по сравнению с известным. Это по 52вышает прочность...
Разъемное соединение рукава высокого давления
Номер патента: 1357652
Опубликовано: 07.12.1987
Авторы: Гадыльшина, Сергеев
МПК: F16L 33/00
Метки: высокого, давления, разъемное, рукава, соединение
...рукава высо 5кого давчения (фиг, 1) собирается впоследовательности, приведенной нафиг2- 5,Для этого на ниппель-фланец 1 надевают одну из крепежных гаек 7 большим внутренним диаметром нажимногобурта 8 к резьбовому хвостовику 2(фиг. 2).На рукав 12 надевают муфту 4 скрепежной гайкой 7 (фиг, 3) и обжимной наконечник 5 (фиг, 4). При этомкрепежная гайка 7 должна быть повер-,нута большим внутренним диаметромнажимного бурта 8 к монтируемому обжимному наконечнику 5. Далее во внут 20 реннюю посадочную поверхность рукава12 с натягом 1,5-2 мм вворачиваютрезьбовой хвостовик 2 ниппеля-фланца1 со своей крепежной гайкой 7 до защелкивания бурта 10 обжимного нако 2 б нечника 5 в конической проточке 3ниппеля-фланца 1 (фиг. 5). Далее вворачивают...
Быстроразъемное соединение трубопроводов
Номер патента: 1357653
Опубликовано: 07.12.1987
МПК: F16L 37/38
Метки: быстроразъемное, соединение, трубопроводов
...перемещения наконечника 6 относительно штока 5 при отсутствиистопора 19 в отверстии 18,Наконечник 6 уплотнен относительно трубчатого клапана 3 кольцами 23.Внутренняя полость 24 полуразъема 1и внутренняя полость 9 штока 5 соответственно соединены с трубопроводами (не обозначены). 7653Устройство работает следующим об=разом,1 В расчлененном состоянии во внутренней полости 9 штока 5 давление отсутствует, следовательно, отсутствует давление и во внутренней полости 12 обоймы 11, Стопор 19 под воздействием пружины 21 находится в центральном отверстии 18 обоймы 11, жестко соединяя между собой шток 5 и наконечник 6, при этом полуразъем 4 представляет собой единую плунжерную вставку, что необходимо при взаимной центровке и сочленении...
Заделка концевой арматуры шлангов высокого давления
Номер патента: 1359541
Опубликовано: 15.12.1987
Авторы: Дудник, Козин, Янчиленко
МПК: F16L 19/00
Метки: арматуры, высокого, давления, заделка, концевой, шлангов
...вид, разрез; на фиг. 2 - то же, в разобранном виде. 20Заделка концевой арматуры шлангов высокого давления содержит трубку 1, размещенную.на резьбе внутри ниппеля 2, и металлическую оплетку 3, зафиксированную обоймой 4 в зазоре между на ружным конусом ниппеля 2 и внутренним конусом обоймы 4. Внутренний канал ниппеля 2 оборудован резьбой 5 и кольцевой канавкой 6, сообщенной с атмосферой через радиальные отверстия 7, а также через радиальные отверстия 8, выполненные в стенке обоймы 4.Заделка концевой арматуры шлангов высокого давления работает следующимобразом.Под действием давления материала внутри трубки 1, установленной на резьбе внутри ниппеля 2 до упора в. 41ниппель потребителя, стенка трубки, раздуваясь, прижимается к резьбе 5 и...
Способ заделки концевой арматуры рукава высокого давления
Номер патента: 1359542
Опубликовано: 15.12.1987
Авторы: Домогацкий, Матвеев, Муратов, Цыпленков
МПК: F16L 33/22
Метки: арматуры, высокого, давления, заделки, концевой, рукава
...аппаратурой)и центрирующим штырем 10, Причем гидропривод должен включать в себя направляющее устройство 11, датчик 12давления в рабочей полости гидроцилиндра обжимной головки с переключающим устройством 13 и датчик 14 ограничения деформации во внутренней поверхности ниппеля, связанные с приводом направляющего устройства 11Способ заделки осуществляется следующим обраэом,Перед сборкой обрезают, например,наружную оболочку 2 рукава 1 надевают свободно на этот участок муфту6 и вставляют внутрь рукава ниппель5, после чего муфту обжимают по наружному диаметру Р, . При достиже10 нии максимального давления на муфтуобжимными кулачками обжатие прекращают.Степень обжатия рукава между муфтой и ниппелем ограничивают величинойГ допустимой...
Быстроразъемное цанговое соединение и способ его разъединения
Номер патента: 1359543
Опубликовано: 15.12.1987
Авторы: Боханов, Савин, Свидлер
МПК: F16L 37/02
Метки: быстроразъемное, разъединения, соединение, цанговое
...выступ 9, Конец муфты 3 име- З 0ет торцовую 10 и цилиндрическую 11поверхности, На стержне 4 установлена поворотная втулка 12 с наклоннымпазом 13; в котором размещен неподвижный палец 14, жестко закрепленный 35в стержне 4Свободный конец втулки12 имеет конический торец 15.Устройство работает следующим образом,Для соединения труб поворотомвтулки 12 в пазу 13 относительнопальца 14, ее перемещают до упора 16трубы 2. После этого стержень 4 вводят в муфту 3 до упора в торцовуюповерхность 10При этом конический 45выступ 9 стержня 4 раздвигает конические проточки 8 с прорезями 5 и выступы 7 муфты 3 охватывают коническийвыступ 9, чем обеспечивают соединения труб 1 и 2. Для разъединения труб 1 и 2 втулку 12 поворотом относительно пальца14...
Быстроразъемное соединение трубопроводов
Номер патента: 1359544
Опубликовано: 15.12.1987
Авторы: Аверченко, Куракин, Мельников
МПК: F16L 37/12
Метки: быстроразъемное, соединение, трубопроводов
...во внутреннюю коническуювыточку 12 противоположного торцасоединительной втулки 3Компенсациярадиальных смещений трубопроводов 1и 2 возможна эа счет зазора 13 междутрубопроводом 2 и втулкой 3, а осевых - за счет упругих свойств коль- З 0ца 8.Устройство работает следующим образом,После установки кольцевого уплатнителя 4 и упругого разрезного коль- з 5ца 8 в канавки 6 и 9 трубопровода 1соответственно устанавливают соединительную втулку 3, как показано нафиг2Затем соединительную втулку. 3перемещают на трубопровод 2, при 40 44 2этом происходит обжатие кольцевого уплотнителя 5. Когда торец 11 втулки 3 упирается в поверхность кольцевого выступа 10, упругое разрезное .кольцо 8 разжимается и упирается во внутреннюю коническую выточку 12,за...
Устройство для защиты от гидравлических ударов
Номер патента: 1359545
Опубликовано: 15.12.1987
МПК: F16L 55/02
Метки: гидравлических, защиты, ударов
...корпуса 1. Подающий насадок 3 выполнен с окнами 7, перекрываемыми при его перемещении, и буртом 8, размещенным в управляющей по лости 6, Трубопроводами 9 и 10 через вентиль 11 управляющая полость 6 сообщена с входным патрубком 12. Между наружной поверхностью приемного насадка 4 и внутренней поверхность кор пуса 1 образована полость 13, которая сообщена с дренажным патрубком 2. Подающий насадок 3 имеет выступ 14 шаровидной Формы.Устройство работает следующим образом,Рабочая среда (например вода) подводится через входной патрубок 12 к подающему насадку 3, откуда она истекает в виде струи, проходит зазор между дополнительным насадком 5 и приемным насадком 4. Вентиль 11 соединяет управляющую полость 6 с атмосферой через трубопровод 9....
Многорежимный газовый демпфер
Номер патента: 1359546
Опубликовано: 15.12.1987
Авторы: Зотов, Мильман, Щеколдин
МПК: F16L 55/05
Метки: газовый, демпфер, многорежимный
...полостей 6 и 7 управления, и упругих трубок 8, установленных перпендикулярно потоку с образованием замкнутой полости 25 9 с мембранами 4 и 5. При этом полости 6 и 7 управления сообщены трубопроводами 10 и 11 с входным патрубком 2. Упругие трубки 8 установлены во фланцах 12 и 13, имеющих зарядный штуцер 14, В корпусе, 1 имеется люк 15 (см, фиг. 2) предназначенный для обслуживания демпфирующего устройства.Многорежимный газовый демпфер работает следующим образом.Поток рабочего тела поступает через входной патрубок 2 в корпус 1, где скорость потока снижается и энергия пульсаций рассеивается за счет поперечного обтекания трубок 8. Большая поверхность и равномерное распределение по поперечному сечению потока упругих трубок 8...
Гаситель пульсаций давления жидкости
Номер патента: 1359547
Опубликовано: 15.12.1987
МПК: F16L 55/04
Метки: гаситель, давления, жидкости, пульсаций
...Диск 4 25выполнен состоящим из наружной части15 и внутренней части 16, установленных концентрично, Наружная часть 15диска 4 связана с лопастями 13 черезтяги 17, причем ряд отверстий 6 расположен на наружной 15, а ряд отверстий 5 - на внутренней 16 частях диска 447 гия пульсации жидкости расходуетсяна вихреобразование, преобразование скорости струек, нагревание жидкости, что приводит к гашению пульсаций давления и расхода жидкости, Проходя через отверстия 8 в неподвижном диске 7, поток выравнивается по сечению, что способствует дополнительному гашению пульсаций и устраняет закрутку жидкости.при выходе из устройства,формула изобретения Составитель В,ХалецкийТехред Л.Сердюкова Корректор И, Эрдейи Редактор И,Рыбченко Тираж 804ВНИИПИ...
Способ повышения стойкости листовых элементов конструкций к лавинному распространению трещин
Номер патента: 1359548
Опубликовано: 15.12.1987
Авторы: Бедий, Маковей, Степанов
МПК: F16L 57/02
Метки: конструкций, лавинному, листовых, повышения, распространению, стойкости, трещин, элементов
...Заказ 6136/38 Тираж 804 Подписное ВНИИПИ Государственного комитета СССРПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству трубопроводов, сосудов дляхранения газа, энергомашиностроению,судостроению,Целью изобретения является повышение надежности и снижение материалоемкости конструкции путем локального изменения напряженного состоя-.ния материала элементов конструкцииза счет их нагрева при температуре ив течение времени, соответствующихрелаксации температурных напряженийв зоне нагрева, и последующего охлаждения в течение времени, не превьплающего времени полной релаксациитемпературных напряжений.Локальный нагрев элементов конструкции осуществляют наклонными полосами под углом к...
Устройство для нанесения антикоррозионного цементно песчаного покрытия на металлические трубы
Номер патента: 1359549
Опубликовано: 15.12.1987
Авторы: Родионов, Шаршовец, Щербаков
МПК: F16L 58/06
Метки: антикоррозионного, металлические, нанесения, песчаного, покрытия, трубы, цементно
...закрепленными снизу рамы, а прижимные ролики выполненыпневматическими,фаз 1 Составитель А,СтариковаТехред Л.Сердюкова Корректор И.Эрдейи Редактор И,Рыбченко Заказ 6136/38 Тираж 804 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская набд4/5Производственно-полиграфическое предприятие, г Ужгород, ул, Проектная, 4 113595Изобретение относится к устройствам, предназначенным для нанесенияанчикорроэионных покрытий, в частности к защите труб от коррозии с5применением цементно-песчаных покрытий, и может быть использовано в мелиорации,Целью изобретения является обеспечение возможности нанесения покрытий на внутреннюю поверхность труби безопасности работ за счет снижения скорости вращения...
Способ нанесения покрытия на внутреннюю поверхность трубопровода
Номер патента: 1359550
Опубликовано: 15.12.1987
Авторы: Кряжевских, Олейник, Шишкин
МПК: F16L 58/10
Метки: внутреннюю, нанесения, поверхность, покрытия, трубопровода
...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к технике эксплуатации магистральных трубопроводов, в частности, к защите их от коррозии и обрастаний.Цель изобретения - снижение энергозатрат за счет закрепления эластичного рукава на стенке трубопровода с помощью колец из пористого материала, пропитанных клеем и размещаемых равномерно по длине рукава.Способ осуществляют следующимобразом.На внутренней поверхности эластичного рукава с интервалом, например, 300 мм крепят кольца из пористого материала, например сукна, путем наогрева рукава до 140-150 С. Кольца пропитывают клеем,...
Устройство для размещения и защиты гибкого кабеля
Номер патента: 1359839
Опубликовано: 15.12.1987
Автор: Акимов
МПК: F16L 3/01
Метки: гибкого, защиты, кабеля, размещения
...1 О - скобой 11 наобъекте 9, а конец этого корпуса закреплен на последующем объекте. Скобы 7 и 11 удерживают начала корпусов6 и 10 от их осевого перемещения.Скобы 5 и 8 удерживают от осевогоперемещения концы корпусов 1 и 6 икабель 2, а со второй стороны каждого защитного кожуха кабель 2 уложенс возможностью втягивания в указанный корпус. Компенсационная кабельная петля 3 размещена на объектемежду концом защитного корпуса 1 иначалом корпуса 6, а компенсационная кабельная петля 12 - на объекте 9 между концом корпуса 6 и началом корпуса 10 и т.дУстройство работает следующимобразом,При перемещейии объекта 9 вперед,как показано на фиг,2, корпус 6 растягивается, так как его начало иконец закреплены скобами 7 и 8, акабель 2, уменьшаясь в...
Устройство для раздачи жидкости
Номер патента: 1360670
Опубликовано: 23.12.1987
МПК: A01K 5/02, A01K 7/00, F16L 55/02 ...
...фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 2.Устройство для раздачи жидкости содержит накопитель 1, сообщенный через отверстие 2 в его днище 3 со сливным патрубком 4, н приспособление для гашения кинетической энергии потока жидкости, выполненное в виде соосно установленных в сливном патрубке 4 с зазором одно относительно другого двух горизонтальных колец, наружное 5 из которых примыкает к внутренней поверхности сливного патрубка 4 и связано с внутренним кольцом 6 перемычками 7.1 риснособленпе для гашения кинетической энергии потока жидкости имеет также каналы, выпол в виде расположенных вдоль перемычек 7 и на ьчешней стороне наружного кольца 5 радиальных отверстий 8 и сообщенных с ними и выполненнх на нижней...
