F16L — Трубы и шланги; соединения или фитинги для труб и шлангов;опоры для закрепления труб, шлангов, кабелей или защитных кожухов; средства для теплоизоляции

Номер патента: 139525

Опубликовано: 01.01.1961

Автор: Яковлев

МПК: F16L 55/02

Метки: гашения, гидравлических, ударов

...кран (фиг. 3, 4) устроен следуюшим образом. Корпус 9 крана имеет четыре фланца 10, 11, 12 и 18. Фланец 10 присоединяется к трубопроводу сети, фланец 11 - к сливной трубе. Фланец 12 несет на себе заглушку 14, которая одновременно служит кронштейном для установки электромагнита 2 (см. фиг. 2).В конической расточке корпуса 9 устанавливается конусная пробка 15, имеющая сливные окна, совпадающие с отверстиями в корпусе крана в открытом положении и перекрывающиеся при повороте пробки.На фланце 1 Зкорпуса 9 крепится кронштейн 1 буравновешивающего механизма. В расточке кронштейна установлен поршень 17, связанныи скобой 19 и тягой 20 с конусной пробкой крана. Уравновешивающее давление передается на поршень по каналу в кронштейне и по трубке 18,...

Номер патента: 139528

Опубликовано: 01.01.1961

Авторы: Вилькоцкий, Котов, Немировский, Хаимович

МПК: F16L 29/00

Метки: клапана, пневматическому, подключения, редукционного, силовому, устройству

...сп онным клапаном 1 и силовым уст линдр с поршнем, включен регул нал 4 стравливает в атмосферу,лишнее количество воздуха.Г 1 редме обретени чения рнапри ях обесп олнитель движени и силов вливает а опред ионного кла цилиндру с я постоянно органе устро в одну илитроиством в осферу в зав ое количест едукцер к ечен ном и его ым у в атм еленн Способ подклю ловому устройству с я тем, что, в цел нию усилия на исп положении и при ционным клапаном сель, который стра силового устройств илькоцкий и М. Е. Хаймови нного клапана к пневмат постоянного по величиргане устройства при не- одну или обе стороны.а, предложенный согласность изобретения заклюном и силовым устройстстравливает в атмосферу ройства определенное коредставлено устройство,...

Номер патента: 139884

Опубликовано: 01.01.1961

Авторы: Ильин, Лускин, Мельник

МПК: F16L 1/028

Метки: бестраншейной, движением, прокладке, трубопроводов, трубы

...11, прикреплен;ой к заднему фланцу 12, имеющему войлочное уплотнение 13.Штанг соединяются мскду собой и с винтовым домкратом 14 такими жс клиньями, как В сосдипснии с труоой наконсник. Клиповыесос;иисния располагаются таким образом, что широкая часть клиньеви бобышка всегда направлены в одну сторону.Предлагаемое устройство наконечника действует следуОцим образом, Когда с помощью визирного устройства и лампочки обнаруживается отклонение наконечника от заданного направления, с помоць Оштаиг поворачивают трубу с ообышкой так, чтооы последняя всталапротив лопасти, расположенной с той стороны, куда отклоняется наконечник. Затем с помощью винтового домкрата начинаОт ВЬТаскиватЬштанги. При этом бобышка, скользя по иаклочной поверхности...

Номер патента: 139886

Опубликовано: 01.01.1961

Автор: Волошин

МПК: F16L 51/02

Метки: компенсатор, линзовый, трубопроводу

...может работать в широком диапазоне рабочих давлений, в том числе 100 кг/сд 2 и выше.Сущность изобретения заключается в том, что внешняя обойма сооит из одного внутреннего и двух внешних колец.Наружная поверхность внутреннего кольца образована боковыми поверхностями двух усеченных конусов, обращенных большимп основаниями друг и другу, а в зазоре между внешними кольцами разменается сварочньш шов.Повышение прочности компенсаторя додиусов кривизны податливых элем гонобоймой.На чертеже показана часть линзового компенсатора в поперечном сечении. Податливые элементы 1 привариваются к трубам 2 с помощью колец 3 и соединяются с внешней обоймой.Последняя образована внутренним кольцом 4 и двумя внешними кольцами 5, соединенными между собой...

Номер патента: 139887

Опубликовано: 01.01.1961

Авторы: Андреева, Булаев, Валуиская, Иванов, Прокофьев, Спирин, Шагов

МПК: F16L 59/14

Метки: изоляционная, самоходная

...1 пунктиром и затемненных,Рабочий орган для намотки бумаги модернизируется см образом.139887На цевочном ободе машины устанавливаются два фигурных кронштейна для крепления шпуль. Для изменения шага намотки и величины нахлесга пластмассовых лент изготовлены сменные звездочки привода цевочного колеса.Шпуля для зажима катушки с полимерной лентой имеет вал 7 (фиг. 2), на который надета труба 8 с приваренной к ней ограничительной тарелкой 9 и впрессованными в нее чугунными или бронзовыми втулками 10, которые служат подшипниками. Для удержания трубы на валу применена упорная шайба 11 с прижимной гайкой 12. На другой конец трубы 8 надета скользящая по трубе втулка 13 с приваренной к ней тарелкой 14, Втулка 1 д зажимается в нужном положении на...

Номер патента: 139890

Опубликовано: 01.01.1961

Автор: Соколов

МПК: F16L 55/10

Метки: клапан, отключения, поврежденного, трубопровода, участка

...тель 5 она попадет и в камеру 17. Ввиду того, что плошадь прохолцого отверстия 24 или уступа 25 равна плошали уступа 18, силы лавления жидкости, действуюшие на затвор 4, уравновесят лруг друга, и клапан останется закрытым. Р 1 лишь после того, как жидкость по перепускцому каналу 26 пройдет из полости 19 в полость 20 (или наоборот), суммапное давление жидкости снизу преодолеет усилие пружины 27, и давление сверху в камере 17 и поднимет затвор 4, в результате чего клапан откроется. В случае неисправности хотя бы одного из участков трубопровода, примыкаюших к клапану, давление в полости 19 или 20 снизится, и клапан снова закроется.Для установки клапана в закрытое положение в электромагнит 8 подается ток, золотник 10, преодолевая...

Номер патента: 140643

Опубликовано: 01.01.1961

Автор: Соков

МПК: F16L 21/08

Метки: виде, кольца, муфта, неметаллических, преимущественно, соединения, труб

Номер патента: 140644

Опубликовано: 01.01.1961

Автор: Рык

МПК: F16L 49/04

Метки: гладких, соединению, стеклянных, труб, уплотнительный, эластичный, элемент

...хорошей герметичности соединения и до статочно сложны при сборке,Уплотнительный элемент, выполненный согласно изобретению, ли шен этого недостатка. Сущность изобретения состоит в том, что пластичный упло ный элемент выполнен в виде снабженной двумя наружными к втулки, имеющей внутри кольцевой выступ приблизительно пря ного поперечного сечения, по обеим сторонам которого раси уступом конические выступы постепенно увеличивающегося д На фиг. 1 схематически изображен общий вид уплотнитель мента в разоезе; на фиг. 2 - общий вид соединения труб в сб лотнительным элементом. Уплотнительный элемент 1 выполнен в виде снабженной ружными конусами втулки, изготовленной из эластичного м например фторкаучука, имеющий внутри кольцевой выступ...

Номер патента: 141042

Опубликовано: 01.01.1961

Авторы: Мавромати, Онухов, Туниманова

МПК: F16L 9/12

Метки: бортов, винипласта, жесткости, приспособления, ребер, трубах

...зажимается между сукном и барабаном; при этом одновременно с гибкой на трубе образуются ребра жесткости (фиг. 6).Разработанный авторами способ позволяет увеличить прочность труб, повышает производительность труда при их изготовлении и дает в условиях только Соликамского к-та годовую экономию в сумме более 45000 рублей.Предмет изобретения1. Приспособление для получения бортов и ребер жесткости на трубах из винипласта, отл и ч а ю щееся тем, что, с целью получения бортов и ребер жесткости на трубах одновременно с гибкой труб, они соединены непосредственно с обычным гибочным барабаном,2, Приспособление по п. 1. о т л и ч а ю щ е е с я тем, что для получения на трубе бортов оно выполнено в виде прикрепленной к гибочному барабану ленты...

Номер патента: 141382

Опубликовано: 01.01.1961

Авторы: Бердянский, Бродский, Гринвальд

МПК: F16L 21/00

Метки: муфт, навертки, трубы

...столик 11. После установки муфты на приемном столике, пневматическим цилиндром 12 и рычагами 1 о шпиндель 14 подается вперед. На переднем конце шпинделя укреплен корпус патрона 15. Сам шпиндель установлен в полом валу 16 и может перемещаться вдоль оси полого вала, Для совместного враще141382ния полый вал 1 б и шпиндель 14 связаны шпонками 17. Полый вал установлен в опорах 18 и получает вращение от электродвигателя 19 через редуктор 20 и ременную передачу 21. Двигаясь вперед, корпус патрона 15 входит в муфту, после чего срабатывает диафрагменный пневматический цилиндр 22, сообщающий штоку 23 поступательное движение относительно шпинделя 14. Шток 23 имеет на конце конический участок 24, который при движении вперед раздвигает составные...

Номер патента: 142337

Опубликовано: 01.01.1961

Авторы: Дорофеев, Клещев, Тимиревский, Царевский

МПК: F16L 1/028

Метки: прокладки, протаскиванием, трубопровода

...выходному: концу штока главного домкрата 1 крепится передний двухпоршневой домкрат (прижим) 2, а к задней стенке домкрата крепится задний двухпоршневой домкрат (прижим) 3. В свою очередь к заднему двухпорихнбвому домкрату 3 крепится плунжерный прижим 4, в корпусе которого смонтирован масляный насос 5 с бачком б и электро приводом.На выступающую часть переднего прижима одевается сменный ко нический наконечник 9. К выходным концам штоков всех лнчхп ршп вых домкратов крепятся сменные башмаки 10.При помощи трубок надпоршневое пространство главного домкра та соединено с надпоршневым пространством заднего и подпоршневым пространством переднего двухпоршневых домкратов 2 и 3,Плунжерный прижим 4 непосредственно подсоединен к масляно: у насосу, а...

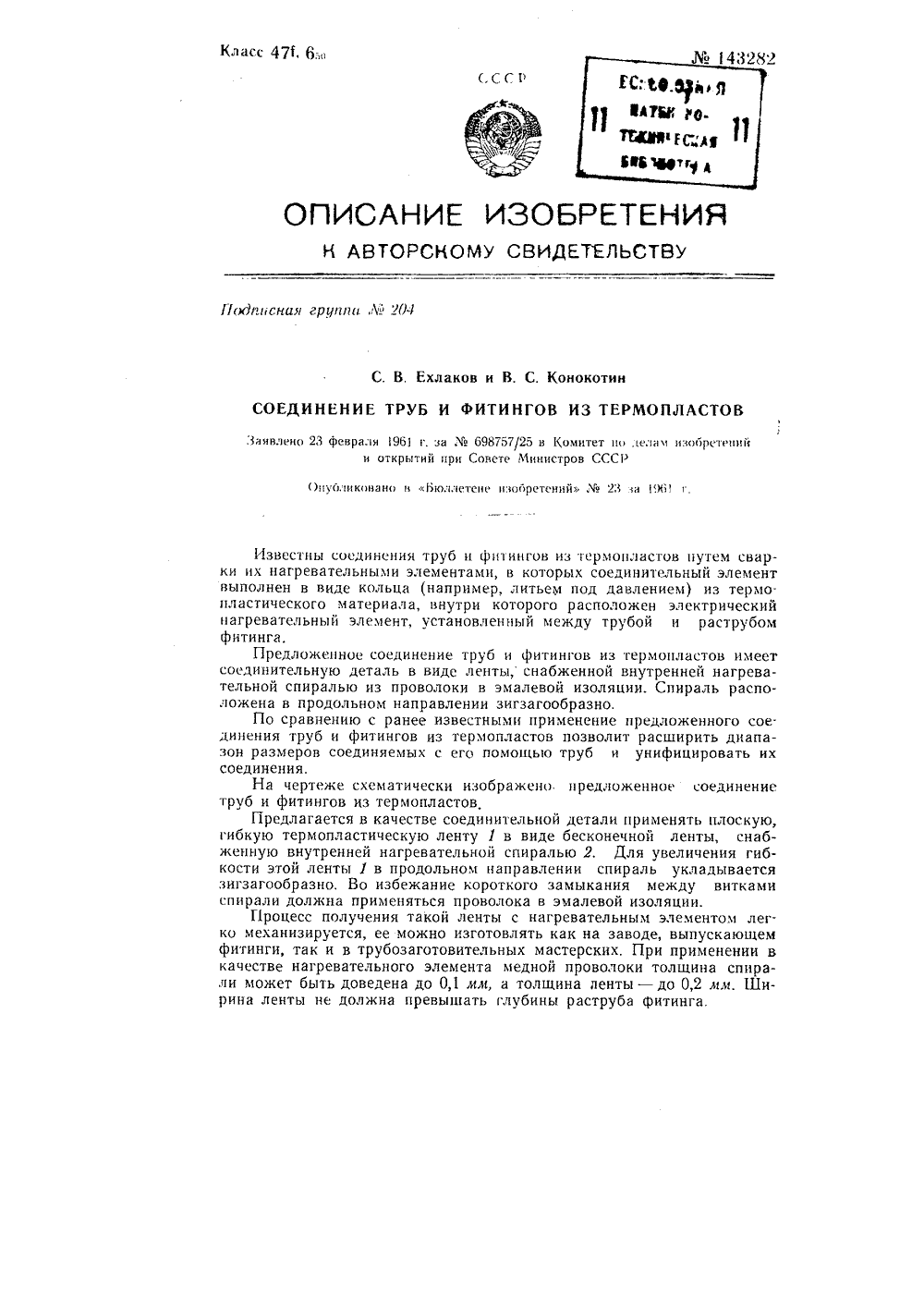

Номер патента: 143282

Опубликовано: 01.01.1961

Авторы: Ехлаков, Конокотин

МПК: F16L 47/02

Метки: соединение, термопластов, труб, фитингов

...устанавливается между концом,:свйривуМой трубы и раструбом фитинга. При этом от ленты отрезается цслоска такой длины, чтобы ее концы перекрывали" ъФдруг друга на 2 - д мм. Зачтем к концам спирали подключается источник электротока иликединеие вносится в индукционное, поле. При разогре спирали нрэиекедиФ расплавление пленки ленты и одновременное поверхностное оплавление свариваемой трубы и раструба фитинга по месту раструбного стыка. Лента, является присадочным материалом, связывающим воедино свариваемые детали,При отсутствии фитингов для соединения труб могут быть использованы отрезки труб большего диаметра. Длина патрубка принимается равной ширине ленты со спиралью. Соединяемые трубы стыкуются, сверху них наматывается...

Номер патента: 143625

Опубликовано: 01.01.1961

Авторы: Белушкин, Рышард

МПК: F16L 27/08

Метки: соединение, труб, шарнирное

...2 - соединительное звено для одного трубопровофиг. 3 - узел соединения нескольких трубопроводовфиг, 4 - соединительное звено ьразрез).Соединение состоит из отдельных отрезков трузвеньями 2, Последние снабжены сальниками 3 (фиг.ми угловое перемещение труб относительно звеньев.Для изменения общей длины трубопровода отдельные отрезкитруб монтируются совместно со стержнями 4, присоединенными к механическим шарнирам 5,Соединительное звено 2 выполнено в виде 13-образной трубки сдвойными стенками, между которыми поддерживается вакуум, В труб.ке имеются направляющие б, куда входят концы соединяемых труб.143625 2Сальник д набивается материалом с небольшим коэффициентом трения и затягивается грундбуксой 7,При необходимостиприсоединения...

Номер патента: 144077

Опубликовано: 01.01.1962

Автор: Лапшин

МПК: F16K 17/02, F16L 55/04

Метки: водопроводов, клапан, предохранительный

...1 и рабочая камера 2 через открытые вентили 3, 4, 5 наполняются водой. При этом воздух, находившийся в колпаке 1, сжимается и служит преградоц дальнейшему движению воды. Вследствие избыточного усилия от диафрагмы 6 клапан 7 закрывается. При таком рабочем состоянии клапана закрывается вентиль 5, колпак 1 отсоединяется от магистрали, а раоочая камера 2 на все время работы остается сообщснноц с ней.1 зегулпровка длительности паузы открытия клапана 7 достигается величиной приоткрытия вентиля 4, после чего он пломбнруется.Площади рабочей диафрагмы б и клапана 7 рассчитаны таким образом, что при повышении давления в водопроводе, клапан 7 открывается, понижая давление до нормального. Это предохраняет запорный орган водопровода от резких...

Номер патента: 144352

Опубликовано: 01.01.1962

Авторы: Абрамович, Каган, Праско

МПК: F16L 51/04

Метки: компенсатор, п-образный, трубопроводов

...что концы компенсатора соединены перемычкой в виде-дополнительного П-образного компенсатора малого сечения, располагаемого в горизонтальной плоскости.На фиг. 1 схематически изображен предлагаемый П-образный про 1 очный компенсатор; на фиг, 2 - то же, вид по А-А на фиг. 1.Для устранения застоя конденсата в трубопроводе, концы комненсатора 1 соединяются перемычкой 2, представляющей из себя дополнительный компенсатор малого сечения, который не препятствуя деформациям основного компенсатора, обеспечивает проход конденсата. Применение дополнительного конденсатора позволяет обходиться без устройства сливных кранов или клапанов у каждого из компенсаторов, располагаемых в вертикальной плоскости, а также без трубопрогодов продувания для...

Номер патента: 144353

Опубликовано: 01.01.1962

Автор: Голубович

МПК: F16L 55/12

Метки: запорный, клапан, трубопроводу

...пружины 4, вдвигая стержни 5 в направляющие 8, перемешают стенку б по направлению ко дну 9 камеры 2, благодаря чему резервуар 1 уменьшается в объеме в такой степени, что, размещаясь целиком в камере 2, открывает проход транспортируемым продуктам по трубопроводу о, При этом ввиду отсутствия выступающих частей клапана перемещению продуктов по трубопроводу 3 оказывается минимальное сопротивление.По заключению Аппаратурно-конструкторской лаборатории ВНИВИ предлагаемое устройство для трубопроводов может применяться в качестве запорного или регулирующего органа в системах пневматического транспорта для сыпучих вешеств (мука, цемент, опилки и т. п.), в газовых линиях низкого давления и др.144353 В отличие от существующих запорных...

Номер патента: 145944

Опубликовано: 01.01.1962

Автор: Иванов

МПК: F16L 13/16

Метки: развальцовки, труб, электрогидравлической

...объема жидкости со стороны корпуса.Уплотнительное кольцо может быть и торцовым, уплотняя жидкость у торца трубки, а не по наружному ее диаметру. Крестовина имеет внутреннее отверстие по начальному диаметру внутреннего отверстия трубы и торцовые пазы, в которых утопляются стяжки. Количество пазов определяется количеством стяжек. Глубина пазов выполняется меньше толщины стяжек с таким расчетом, чтобы их можно было зажать в корпусе и чтобы при этом остался торцовый зазор между креЛо 145944 стовиной и лрижимои 6 для подвода воды и выпуска воздуха из рабочего промежутка.Прижим служит для зажима (через переходник 9 посредством гайки 10) стяжек и уплотнения лабиринтного глушителя, Упор 7 электрода и трубка 11 упора электрода служат для...

Номер патента: 146142

Опубликовано: 01.01.1962

Автор: Третьяков

МПК: F16L 37/16

Метки: быстроразъемное, соединение

Номер патента: 146143

Опубликовано: 01.01.1962

Авторы: Грибков, Марков

МПК: F16L 3/16

Метки: крепление, подвижное, трубопроводов

...направляющей 5 кронштейна б, связанного при помоши болта 7 с корпусом 8 Телескопическая направляющая расположена так, что Ось ее перпендикулярна осн телескопического ком. пенсатора.Настояшее крепление предназначено для кольцевых трубопроводов 9 (фиг, 2), расположенных вокруг корпуса 8, на котором установлены крепления 10. Угол обхвата кобцевым трубопроводом корпуса должен быть не менее 180Телескопический компенсатор 2, скользя в цапфе 3, компенсирует диаметральные температурные расширения и диаметральные допуски, а палец 4, скользя в телескопической направляющей 5 компенсирует линейные температурные расширения н линейные допуски.Предлагаемое крепление обеспечивает надежность соединения кольцевых и полукольцевых трубопрводов при...

Номер патента: 146332

Опубликовано: 01.01.1962

Авторы: Васильев, Маркович

МПК: F16L 1/028

Метки: бестраншейной, образования, преимущественно, прокладке, скважин, труб

...состоит из горизонтального вала 1, получающего вращение от привода канатной дороги, дисков 2 и 3, закрепленных на валу 1, поворотных лопаток 4, смонтированных между дисками 2 и 3, и регулирующего устройства 5.При вращении тормоза центробежная сила поворачивает лопатки 4 относительно осей б на некоторый угол, а скоростной напор встречного воздушного потока увеличивает угол поворота лопаток 4. Сила сопротивления воздуха, воспринимаемая лопатками 4, передается ими посредством коленчатых рычагов 7, которыми снабжены осп б, и шарнирных тяг 8, связывающих рычаги 7 между собой. регулирующему устройству 5, сжимая при этом его пружину 9146333По мере увеличения степеи сжатия пружины 9 увеличивается тормозной момент, что приводит к уменьшению...

Номер патента: 147072

Опубликовано: 01.01.1962

Авторы: Гражис, Графов, Гуменко, Манаев

МПК: F16L 39/00

Метки: нескольких, соединения, трубопроводов

...собой кольцевой блок 11, имеющий фланец г для крепления подвижной части на испытываемом объекте.Перед началом работы подвижная часть устройства прижимается к неподвижной части воздухом (при давлении 20 - 30 йти), который подается в цилиндр через штуцер 1, Соприкосновение этих частей происходит по коническим поверхностям установочных штырей 13 неподвижной части и втулок 14, установленных в корпусе средней части Центрирующие штоки 15 и рабочие шаровые ниппели 1 б, соединенные с силь- фонами, оттягиваются в это время от центра устройства, с целью обеспечения возможности свободного подвода подвижной части к средней, давлением воздуха 20 - 30 атлл, который подается в наружные полости сильфонов через два штуцера, не показанных на чертеже,...

Номер патента: 147227

Опубликовано: 01.01.1962

Авторы: Беркман, Блейхман, Брусиловский, Пугач, Элькинд

МПК: F16L 1/028

Метки: искажений, посылок, телеграфных

...10 через ключевое устройство 7. Таким образом, в накопителе 10 фиксируется ХМВ в зависимости от его смещения от идеального положения. Число элементов накопителя соответствует цене деления шкалы прибора. После того, как смещение ХМВ будет зафиксировано в одном из элементов накопителя 10, запоминающее устройство 3 возвращается в исходное состояние. Через некоторое время срабатывает схема совпадения 8. Усилитель 9 считывает информацию с накопителя 10 в формирующую схему 11 и продвигает информацию в регистре 13. Формирующая схема 11 содержит Л 1 одновибраторов на двух полупроводниковых триодах, Каждый одновибратор управляет высоковольтным полупроводниковым триодом, управляющим зажиганием неоновой лампы индикатора Это обеспечивает надежное...

Номер патента: 147404

Опубликовано: 01.01.1962

Авторы: Спирин, Шагов

МПК: F16L 58/02

Метки: изоляции, лентами, самоходная, труб

...8, звездочки 9, редуктора 10, рамы 11, муфты 12 и электродвигателя И. Редуктор соединяется с двигателем специальной муфтой 12, На выходной вал редуктора насажена сменная звездочка 9, через которую передается вращение на цевочный обод 2, Цсвочный обод вращается и опирается на роликах поддерживающего рабочего органа, а также на роликах ходового механизма 8. Ходовые ролики имеют специальное устройство, позволяющее устанавливать их под различным углом к продольной оси трубопровода 14 и перемещаются (обкатываются) вокруг него по винтовой линии, благодаря чему обеспечено передвижение машины вдоль трубопровода и плавное регулирование изменения скорости движения. Для изменения скорости передвижения необходимо изменить или угол поворота...

Номер патента: 148676

Опубликовано: 01.01.1962

Авторы: Иванов, Кочкин

МПК: F16L 13/14

Метки: соединения, труб

...другой трубы, после чего место соединения труб протягивают через ряд матриц с уменьшающимися по диаметру отверстиями,На чертеже схематически изображено осушествление предлагаемого способаНа конце одной из соединяемых труб 1 образуется путем подсадки раструб 2, внутренний диаметр которого несколько больше наружного диаметра второй трубы д. После подсадки образованный раструб тщательно внутри очищается и обезжиривается, после чего он надевается на конец трубы 3, внутри которой помещен предохраняющий ее от деформации пуансон 4. Затем место соединения протягивается через матрицы 5 и б, причем отверстие в матрице б меньше, чем отверстие в матрице 5. После пропуска через первую пару матриц соединяемые трубки поступают на следу 1 ошую протяжку...

Номер патента: 148677

Опубликовано: 01.01.1962

Авторы: Денисов, Ратнер, Чердынкин, Щадинский

МПК: F16L 23/16

Метки: высокого, давления, пара, разъемное, соединение, трубопроводов, фланцевое

...фланцевое соединение; на фиг. 2 - другой вариант этого соединения.На концах соединяемых труб 1 и 2 крепятся (путем приварки пли обсадки) конические фланцы 3 и 4 в виде кольцевых уступов, обеспечивающие возможность точной центровки концов прои их стягивании, Стягивание концов производится при помощи разрезной муфты 5,и двух колец 6 и 7. После стягивания кольца соединяются между собой тремя привариваемыми к ним пластинами 8, не допускающими их ослабления.148677имеющие рддиаЛЫ 5 авР нанувну, недодуенающую образования давления в компенсаторе при прогц 4 ве паропровода,Изгибающие и расфййвающие напряжения воспринимаются раз. резной муфтой, а крутяецир моменты - тремя закладными призматическими шпонками 11, устанавливаемыми между фланцами...

Номер патента: 148678

Опубликовано: 01.01.1962

Авторы: Графов, Манаев, Смирнов

МПК: F16L 37/06

Метки: быстроразъемная, муфта, соединения, трубопроводов

...сочленения.В предлагаемой муфте эти недостатки устранены благодаря тому, что уплотнительный элемент выполнен в виде тонкостенной металлической гильзы, присоединенной концами к наконечнику.На чертеже схематически изображена предлагаемая муфта, состоящая из корпуса 1, трубчатого наконечника 2 со штуцером 3 и приваренной к нему трубкой 4. Между корпусом и наконечником помещена тонкостенная металлическая гильза 5, представляющая собой уплотнительный элемент. Концы гильзы обжаты кольцами б. При необходимости герметичного соединения трубопроводов, концы которых присоединены к штуцерам 3 и 7, через штуцер 8 подаемся командное давление в пределах 80 - 120 кг/си, которое поддерживается в течение всего срока работы соединения. Рабочая среда...

Номер патента: 148679

Опубликовано: 01.01.1962

Авторы: Карцев, Саввин

МПК: F16L 51/04

Метки: компенсатор, трубопроводов

...1 с обечайками 2, которые стягиваются шарнирными стяжками 8, шарниры которых образуются сферическими шайбами 4 и 5, надеваемыми на тягу б, имеющую на концах гайки 7, Распор внутренних сферических шайб 4 производится надетой на тягу б втулкой 8. Эти тяги воспринимают распорные усилия в осевом направлении, вызываемые внутренним давлением в трубопроводе. Между фланцами помещена съемная обойма, состоящая из резинового манжета 9, зажатого между промежуточными фланцами 10 и 11 болтами 12.Между основными фланцами 1 и промежуточными фланцами 10 помещена паранитовая прокладка 13.Шарнирные стяжки 3 смазываются графитовой смазкой и допускают параллельное смещение фланцев трубопроводов (см. фиг. 2), Стро гая параллельность фланцев...

Номер патента: 148684

Опубликовано: 01.01.1962

Автор: Малхасян

МПК: F16L 9/18

Метки: двухстенный, котлоагрегата, паропровод

...конденсация, По мере поступления в пространство 7 все новых количеств пара, давление на наружную поверхность трубы 2, развиваемое конденсатом или пароводяной фазой, постепенно возрастает. При равенстве давлений внутри трубы 2 и в межтрубном пространстве 7 труба 2 ока. зывается разгруженной от разрывающих механических усилий, воспринимаемых более холодной наружной трубой 1, вследствие чего происходит дифференциация тепловых и механических нагрузок в паропроводе. Создание противодавления в межтрубном пространстве 7 может быть осуществлено также за счет пропускания,питательной воды, нагнетаемой под соответствующим давлением. Эта вода, протекая по пространству 7, одновременно с разгрузкой трубы 2 охлаждает трубу 1 до пределов, безопасных...

Номер патента: 148693

Опубликовано: 01.01.1962

Авторы: Бобровников, Сенина, Федосов

МПК: F16L 55/10

Метки: аварийный, газовому, клапан, отсекающий, трубопроводу

...рст Работает клапанклапана и поступаетным органом 5, такдействовать только нречному сечению штоплунжера дьПолость цилинд.после клапана и, слена плунжер, будет бклапан будет удержи следующим в трубопров и над ним б аправленнаяка, сечение з проходит через к давление как подвым и на шток 4 пропорциональнаяесколько меньше с образом; га д, При этом дет одинако вверх силаоторого с н орпус апорбудет попером 3 соединена правленная вниз аправленной ввер 1 том состоянии а над плунжовательно, нльше силы, наться в откр с трубопсила, дейстх, благодар водом ющая этому148693 При разрыве трубопровода давление после клапана резко падает и поэтому шток перейрститсн кверху, а запорный орган (тарелка) прижмется к седлу 8 и клапан, надежно перекроет...

Номер патента: 149284

Опубликовано: 01.01.1962

Авторы: Важнов, Пилюцкий, Солоп

МПК: F16L 27/06

Метки: высокого, давления, поворотное, соединение, трубопровода

...во внутренний выступ (буртик) которого внешней обоймой упираются радиальные шарикоподшипники 3. Внутренней своей обоймой шарикоподшипники посажены на проходной наконечник 4, на одном конце которого выполнен буртик, взаимодействукзгций с внутренней обоймой (кольцом) шарикоподшипника, на другом - резьба для навинчивания угольника 5. Подшипники фиксируются в соединении посредством навинчиваемой на раструб гайки б, стопоряшейся контргайкой 7. На буртике проходного наконечника установлены уплотнительные манжеты о и закладные кольца 9 тороидальной формы. Гайка 6 и угольник 5 уплотняются между собой манжетой 10. На раструбе монтируется пробка 11, а на накидной гайке пресс-тавотница 12 для запрессовкн подвижного соединения...
