Номер патента: 2005250

Опубликовано: 30.12.1993

Автор: Колоколов

МПК: F16L 9/04

Метки: труба

...наб., 4/5аказ 342 роизводственно-издательский комбинат "Патент", г,д, ул.Гагарина, 10 Изобретение относится к конструкции напорных труб, предназначенных для транспортирования газа и жидкостей,Цель изобретения - повышение прочности и снижение металлоемкости трубы,На чертеже показана описываемая труба. Труба состоит из трубы - основы 1, на которую навит гибкий упрочняющий элемент в виде многозаходной спирали 2, соединенной сварными швами 3 с торцами бандажей 4, Бандажи 4 установлены на конф ор мул а изобретен и яТРУБА с установленными на ее концах бандажами и размещенным между их обращенными друг к другу торцами гибким упрочняющим элементом в виде спирали, Отличающаяся тем, что, с целью повышения прочности и,снижения металлоемкоцах...

Номер патента: 2005251

Опубликовано: 30.12.1993

Авторы: Колесников, Тычинин

МПК: F16L 37/22

Метки: манометра, соединительное

...стенкипозади манометра. Все это ограничиваетприменение данного устройства на наиболее ответственных участках гидро- и пневмосистем, требующих контроля давления спомощью манометров,Целью изобретения является исключение аварийной ситуации путем автоматического включения-выключения манометрапри его установке и снятии.Указанная цель достигается тем, что вманометре, содержащем переходный шту 50Формула изобретенияСОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ МАНОМЕТРА, содержащее переходной штуцер, соединенный наружной резь бой с магистралью и имеющий осевой ступенчатый канал, в котором размещены запорное устройство и элементы креплецер, соединенный наружной резьбой с магистралью и имеющий осевой ступенчатый канал, в котором размещено запорное устройство и...

Номер патента: 2005252

Опубликовано: 30.12.1993

Авторы: Френкель, Цветков

МПК: F16L 43/00

Метки: давлением, испытания, корпусных, стенд, типа, тройникового

...поиске известных решений в наукеи технике предложенная совокупность всехпризнаков не обнаружена, Поиск проводился по всей совокупности, так как ни один изее признаков в данном случае не имеет самостоятельного значения и работа устройства возможна только в случае наличия всехсоставляющих вместе с испытуемыми изделиями.Отсутствие среди заявленных известных решений свидетельствует о соответствии критерию "существенные отличия".На чертеже изображен стенд в разрезе,Стенд состоит из основания 1 с установленной на нем опорой 2, выполненной ввиде полого цилиндра с расположенным посредине на наружной поверхности упором3, двух заглушек 4 с буртами 5 и 6 и крепежных элементов 7 и 8 (шпильки, гайки), соединяющих испытуемые детали между...

Номер патента: 2005253

Опубликовано: 30.12.1993

Авторы: Афанасьев, Лапшин, Левинсон, Проплекин

МПК: F16L 51/03

Метки: компенсатор, сильфонный

...3, Цилиндрические ступени 3 выполнены заодно с гофрированным элементом 2 и имеют диаметр с 1, равный диаметру впадины гофрированного элемента 2. Направляющие 1 выполнены с внутренними выступами 4, которые контактируют с цилиндрическими ступенями 3, Длинагофрированного элемента 2 между цилиндрическими ступенями 3 равна или меньше его наружного диаметра Э.Концы направляющей 1 жестко прикреплены, например, сваркой 5 к фланцам 6, свободно установленным на патрубках 7Формула изобретения СИЛЬФОННЫЙ КОМПЕНСАТОР, состоящий из сильфона, торцы которого связаны между собой посредством атяжек с регулирующими длину сильфона элементами, направляющих выступов на стяжках, взаимодействующих с сильфоном, и установленных на сильфоне фланцев,...

Номер патента: 2005254

Опубликовано: 30.12.1993

Автор: Приступа

МПК: F16L 55/04

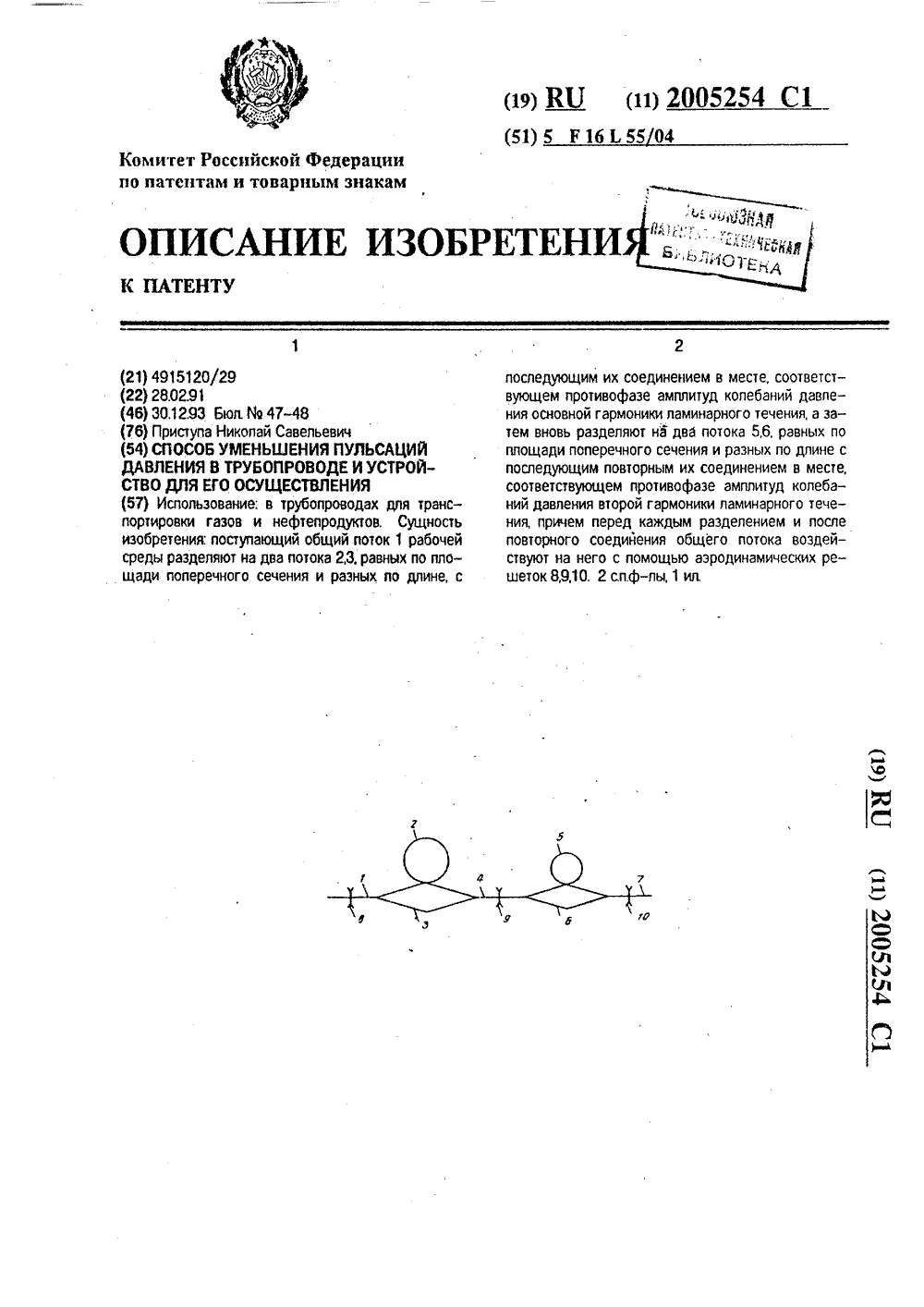

Метки: давления, пульсаций, трубопроводе, уменьшения

...один иэ потоков пускают по более длинному пути, а затем потокисоединяют в месте, где амплитуды колебаний второй гармоники противофазны друг к 55другу, перед первым разветвлением потоков, после первого и после второго их соединения рабочую среду трубопроводапропускают через аэродинамические решетки,Известное устройство для осуществления способа устройство содержит участок подводящей магистрали с разветвлением на два трубопровода равного диаметра и различной длины с последующим их соеди. нением в трубопроводе в месте, где амплитуды колебаний давления основной гармоники рабочей среды трубопровода противофазны друг другу. Для достижения, цели изобретения его дополняют устройством, содержащим аналогичное разветвление на два трубопровода,...

Номер патента: 2005255

Опубликовано: 30.12.1993

Авторы: Зотов, Чеботарев

МПК: F16L 55/04

Метки: гашения, давления, демпфер, жидкости, пульсаций, рабочей

...демпферснабжен датчиком уровня рабочей жидкости, соединенным с внутренней полостью и установленным на крыщке корпуса электропневмоклапаном.Сущность изобретения поясняется чертежом, на котором дан общий вид демпферэ в разрезе,Демпфер представляет собой цилиндрический корпус 1 с крышкой 2. В нижней части корпуса 1 имеется пэтрубок 3 с фланцем 4 для установки на магистральном трубопроводе 5, Внутри корпуса 1 размещен кольцевой поплавок 6. в отверстие поплавка б вставлена втулка 7 из изоляционного ма 5 10 15 20 25 30 35 40 45 териала. На втулке 7 смонтирован электрический разрядник 8. Между крышкой 2 и поплавком 6 установлена спиральная пружина 9, ограничивающая перемещение поплавка б в осевом направлении. В крышке 2 установлены втулки 10...

Номер патента: 2005256

Опубликовано: 30.12.1993

Авторы: Курбанов, Мустафаев

МПК: F16L 55/04

Метки: гаситель, давления, жидкости, колебаний, трубопроводе

...перед "5выходным отверстием соответствующейкрышки корпуса.На чертеже представлен гаситель колебаний давления жидкости в трубопроводе.50Гаситель содержит встроенный в трубопровод 1 проточный корпус 2 с торцевыми крышками 11, 12 в форме усеченногоконуса, имеющими входное и выходное отверстия 20, 21, плавающий сердечник 3 с 55 коническими вершинами, настроечные вентили 4, 13, демпфирующие элементы в виде емкостей 5, 14 с подпружиненными регулируемыми пружинами 7, 15 поршнями 6, 16, упорными дисками 8, 17, регулировочными винтами 9, 18 и крышками 10, 19,Устройство работает следующим образом.При установившемся движении жидкости в трубопроводе 1 плавающий сердечник 3 с коническими вершинами находится в состоянии равновесия и жидкость протекает...

Номер патента: 2005257

Опубликовано: 30.12.1993

Автор: Приступа

МПК: F16L 55/04

Метки: давления, колебаний, количества, напорных, общий, подавления, поток, потоков, соединении, четного

...гармоники,При скоростях движения, близких к скорости звука, в веществе потока необходимо учитывать эффект Доплера 2). Для рассматриваемого способа важен случай, когда колебания скорости вещества распространяются по ходу потока, поэтому где 1 - частота основной гармоники колебания скорости вещества потока с учетом эффекта Доплера, и - средняя по временискорость перемещения потока. Подставив значение (2) в уравнение (1)и, учтя эффект Доплера (3) получаем, чтонапорный поток описывается уравнением(8) бпр - 1 2 бн,бвр 2 бн Для простоты анализа изменения ламинарной составляющей допускаем, что средняя скорость перемещения вещества во всех потоках одинакова, а площади сечений потоков 2, 3. 4 и 5 равны между собой.Для того, чтобы фаза амплитуд...

Номер патента: 2005258

Опубликовано: 30.12.1993

Авторы: Борисенков, Габелая, Покровский, Хретинин

МПК: F16L 55/18

Метки: дефекта, обнажения, подземного, ремонта, трубопровода

...из камеры нагнетают в нее сжатый воздух (фиг.1,г). Грунт вместе с 25 водой выдавливается воздухом через выпускной клапан 6 и закамерное пространство. После того, как камера будет очищена,открывается крышка 4 камеры, давлением окружающего грунта клапан 6 закрывается, удаляются из камеры возможные остатки 30 35 40 45 50 Ремонтная камера содержит корпус в виде прямоугольного разьемного короба 1 с крышкой 4. Клещевое устройство 3, перекрывающее дно короба 1, состойт из двух разъемных частей, каждая иэ которых выполнена в виде шарнирно подвешенных на 55 болотной массы и в сухой камере проводятся ремонтные работы по замене дефектного участка (фиг.1,д), По окончании ремонтных работ крышку камеры закрывают, освобождают зону трубопровода 2...

Номер патента: 2005259

Опубликовано: 30.12.1993

Автор: Кудряшов

МПК: F16L 58/02

Метки: сооружения, трубопровода

...свойств расширяют до плотного прилегания к внутренней поверхности металлических труб беэ снижения ее защитных свойств. Внутреннюю защитную оболочку фиксируют в трубопроводе от осевых и радиальных пере.ещений за счет ступенчатой формы и скрепления ее со стенками металлических труб подкладными кольцами.На фиг,1 условно изображен процесс деформирования полиэтиленовой оболочки и введение ее в металлическую трубу; на фиг,2 - соосно расположенные металлические трубы с внутренней защитной оболочкой; на фиг.3 - участок трубопровода в зоне сварных соединений внутренней защитной оболочки и металлических труб,В металлических трубах 1 расположена внутренняя защитная оболочка 2, взаимодействующая с обжимными роликами 3. Внутренняя защитная...

Номер патента: 2005260

Опубликовано: 30.12.1993

Автор: Орлов

МПК: F16L 59/00

Метки: изоляции, труб

...трубы и, как вариант, к инвентарной плотно устанавливаемой на трубе торцовой шайбе-заглушке со шту цером, соединенным с вакуум-насосом, чем обеспечивается сжатие и фиксация (под влиянием перепада давлений) слоя теплоизоляции, Обжатие слоя теплоизоляции40 тем, что сжатие и фиксацию слоя теплоизоляции осуществляют путем изоляции внутреннего пространства рукава после его 45 размещения поверх теплоизоляции от атмосферы и создания в нем вакуумметрического давления, а разуплотнение слоя теплоизоляции осуществляют сообщением внутреннего пространства рукава с атмос ферой. Составитель А.СтариковаТехред М,Моргентал Корректор Н, Ревская Редактор Тираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5 Заказ 3429...

Номер патента: 1210534

Опубликовано: 15.01.1994

Авторы: Жуков, Охрименко, Черняев

МПК: F16L 55/16, G01M 3/08

Метки: герметизации, трубопровода

1. УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ТРУБОПРОВОДА, содержащее хомут со стяжным механизмом, связывающим его свободные концы, и расположенной диаметрально противоположно стяжному механизму заглушкой, отличающееся тем, что, с целью повышения производительности путем оптимального преобразования усилия затяжки в усилие прижима заглушки, хомут выполнен с направленными к его центру выступами на его свободных концах и снабжен расположенными на этих выступах контактирующими между собой роликами и опорными башмаками, при этом опорные башмаки связаны с хомутом через упругие элементы, а их контактирующие с роликами поверхности имеют цилиндрическую форму.2. Устройство по п. 1, отличающееся тем, что хомут выполнен в виде двух шарнирно соединенных между...

Номер патента: 1332968

Опубликовано: 15.02.1994

Авторы: Глухов, Кураев, Пашнов

МПК: F16L 19/00

Метки: соединение, трубопроводов

СОЕДИНЕНИЕ ТРУБОПРОВОДОВ, содержащее трубу с раструбом, ниппель с упругим элементом, штуцер и накидную гайку, отличающееся тем, что, с целью повышения надежности соединения, на внутренней поверхности гайки выполнен дополнительный упор, упругий элемент выполнен в виде тонкостенного радиального выступа и размещен на наружной поверхности ниппеля, причем упругий элемент взаимодействует с дополнительным упором гайки.

Номер патента: 1438344

Опубликовано: 15.03.1994

Авторы: Амелин, Боровков, Иванов, Миронов, Суворов, Харионовский

МПК: F16L 1/028

Метки: газопровода, грунтах, многолетнемерзлых, прокладки

1. СПОСОБ ПРОКЛАДКИ ГАЗОПРОВОДА В МНОГОЛЕТНЕМЕРЗЛЫХ ГРУНТАХ, заключающийся в отрывке траншеи, создании на ее дне с расчетным шагом опорных массивов и засыпке траншеи, отличающийся тем, что, с целью сооружения газопровода в сильнольдистых дисперсных грунтах, опорные массивы создают из вмещающих пород путем теплоизоляции отдельных участков трубопровода, а после засыпки траншеи на этих участках отсыпают насыпь из местного грунта.2. Способ по п. 1, отличающийся тем, что теплоизолированные участки выполняют длиной 4 - 10 м.3. Способ по пп. 1 и 2, отличающийся тем, что теплоизолированные участки выполняют с шагом 50 - 150 м.4. Способ по п. 1, отличающийся тем, что теплоизолированные участки выполняют из деревянных элементов,...

Номер патента: 1785315

Опубликовано: 30.04.1994

Автор: Голиков

МПК: F16L 33/22

Метки: напорного, ниппелем, реализации, рукава, соединения

1. Способ соединения напорного рукава с ниппелем, включающий размещение конца многослойного резинового с оплеткой рукава между ниппелем и муфтой с последующей опрессовкой последней, отличающийся тем, что, с целью повышения прочности и герметичности, у конца рукава снимают наружный резиновый слой, вводят рукава в муфту, размещая концы оплетки в кольцевой канавке муфты, фиксируют их кольцевым выступом резьбовой втулки, после чего вводят ниппель внутрь рукава, прижимая наружной поверхностью цилиндрической части ниппеля внутренний резиновый слой с оплеткой к внутренней поверхности цилиндрической части муфты, и закрепляют по резьбе втулку и ниппель.2. Устройство для соединения напорного рукава с ниппелем, содержащее муфту, резьбовую...

Номер патента: 1144464

Опубликовано: 15.05.1994

Авторы: Баранов, Диканов, Ипполитов, Максин, Чепкин

МПК: F16B 17/00, F16L 23/00

Метки: болтовое, корпусов, соединение, фланцевое

ФЛАНЦЕВОЕ БОЛТОВОЕ СОЕДИНЕНИЕ КОРПУСОВ преимущественно для авиационного двигателя, содержащее два радиальных кольцевых фланца, в средней части контактирующих поверхностей которых выполнено по одной кольцевой проточке, отличающееся тем, что, с целью улучшения герметичности и уменьшения массы, по краям проточек выполнены кольцевые канавки.

Номер патента: 1750328

Опубликовано: 30.08.1994

Автор: Рыков

МПК: F16L 33/00

Метки: гибкого, жестким, соединение, шланга, элементом

СОЕДИНЕНИЕ ГИБКОГО ШЛАНГА С ЖЕСТКИМ ЭЛЕМЕНТОМ, содержащее полый корпус жесткого элемента с отверстием под штуцер, штуцер с утолщением в средней части и размещенным на нем шлангом, отличающееся тем, что, с целью повышения надежности и герметичности, утолщение на штуцере выполнено с коническими торцевыми поверхностями и имеет трапециевидную форму продольного сечения, а отверстие под штуцер выполнено ступенчатым и со стороны полости корпуса имеет диаметр, равный заходному диаметру штуцера со шлангом, а также имеет конический переход на диаметр, равный диаметру утолщенной части штуцера со шлангом на нем, при этом торцевая поверхность прижимной гайки выполнена конической с конусностью, равной конусности торцевой поверхности утолщения.

Номер патента: 1582770

Опубликовано: 30.09.1994

Авторы: Кучинский, Попов

МПК: F16L 23/16

Метки: соединение, фланцевое

1. ФЛАНЦЕВОЕ СОЕДИНЕНИЕ, содержащее фланцы, болты, уплотнительную прокладку и демпфирующее устройство в виде осесимметричного упругого элемента, обжатого между фланцами, отличающееся тем, что, с целью упрощения изготовления и повышения ресурса, упругий элемент выполнен в виде отдельных прокладок, а на торцовой поверхности одного из фланцев со стороны стыка выполнены равномерно по окружности углубления, в которых размещены прокладки.2. Соединение по п.1, отличающееся тем, что прокладка снабжена фаской.3. Соединение по п.1, отличающееся тем, что углубления во фланце выполнены открытыми со стороны цилиндрической образующей фланца.4. Соединение по п.1, отличающееся тем, что углубления выполнены в виде цилиндров с центрами,...

Номер патента: 1565189

Опубликовано: 15.11.1994

Авторы: Диденко, Казаков, Козубский, Масленников, Никитин

МПК: F16L 59/00

Метки: изоляции, объектов, тепловой, формы, цилиндрической, экранно-вакуумной

СПОСОБ ЭКРАННО-ВАКУУМНОЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ ОБЪЕКТОВ ЦИЛИНДРИЧЕСКОЙ ФОРМЫ, включающий операции раскроя изолирующих материалов, нанесения их и крепления на объекет, отличающийся тем, что, с целью повышения качества изоляции, а также уменьшения габаритных размеров изолированного объекта, раскрой материалов производят в виде полос трапецеидальной формы, по длине которых выполнены зубцы с увеличивающимися шагом и высотой, нанесение изоляции осуществляется спиральной навивкой комплекта полос, при этом зубцы отгибают до соприкосновения кромок на торцовые поверхности объекта и совмещают зубцы всех слоев навивки.

Номер патента: 1572141

Опубликовано: 15.11.1994

Авторы: Загиров, Кудряшов

МПК: F16L 9/02

Метки: внутренней, оболочкой, пластмассовой, труба

1. ТРУБА С ВНУТРЕННЕЙ ПЛАСТМАССОВОЙ ОБОЛОЧКОЙ, включающая концентрично расположенные на конце трубы и скрепленные с ними между собой перфорированные протекторную и защитную втулки, отличающаяся тем, что, с целью предотвращения разрушения пластмассовой оболочки при сварке труб, в зоне активного термического воздействия между внутренней поверхностью трубы и внешней поверхностью протекторной втулки, а также между ее внутренней поверхностью и внешней поверхностью защитной втулки выполнены кольцевые зазоры, заполненные электроприводным композиционным материалом с различной температурой плавления его компонентов.2. Труба по п.1, отличающаяся тем, что в качестве композиционного материала используется сплав Вуда и алюминий в равном...

Номер патента: 1128680

Опубликовано: 20.01.1995

Авторы: Валгин, Куликов, Ларионов, Николаев, Покровский, Румянцев

МПК: F16L 59/00

Метки: трубопровод

1. ТРУБОПРОВОД, преимущественно для тепловых сетей, включающий металлическую трубу с теплоизоляционным покрытием из жесткого пенопласта и наружную неразъемную полимерную гидроизоляционную оболочку, отличающийся тем, что, с целью повышения механической прочности изоляции и упрощения технологии нанесения, наружная гидроизоляционная оболочка выполнена из эластичного вспененного термопласта, а теплоизоляционное покрытие - из термореактивного пенопласта заливочного типа.2. Трубопровод по п.1, отличающийся тем, что гидроизоляционная оболочка выполнена из вспененного полиэтилена.

Номер патента: 1419232

Опубликовано: 09.02.1995

Автор: Шамонин

МПК: F16L 1/00

Метки: макетирования, трубопроводов

УСТРОЙСТВО ДЛЯ МАКЕТИРОВАНИЯ ТРУБОПРОВОДОВ, состоящее из соединенных с возможностью угловых перемещений конструктивных элементов, отличающееся тем, что, с целью повышения технологичности изготовления макета и многократности использования устройства, конструктивные элементы выполнены из материала, обладающего остаточной деформацией, и объединены посредством соединяющих их парой диаметрально противоположных перемычек в полноразмерный трубопровод, на боковой поверхности которого выполнены парные диаметрально противоположные клиновидные вырезы, при этом каждая последующая пара перемычек и клиновидных вырезов сдвинуты на 90o относительно предыдущей пары.

Номер патента: 1825549

Опубликовано: 10.03.1995

Авторы: Маннанов, Мусин, Сабиров, Хасанов

МПК: F16L 55/16

Метки: перекрытия, трубопровода

1. УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБОПРОВОДА, содержащее сборный запорный узел, связанный с приводом, установленным в выходном патрубке и имеющим полую выдвижную штангу, отличающееся тем, что, с целью повышения надежности перекрытия трубопровода и оперативности монтажа, запорный узел выполнен в виде уплотняемых центрального элемента, имеющего нижнее днище с каналами с заостренными кромками и фиксирующими пазами для установки возвратных пружин и верхнего днища с подводящими каналами, установленное во входном патрубке, и телескопических элементов, расположенных попарно симметрично относительно вертикальной оси центрального элемента и выполненных с ограничительными упорами, причем телескопические элементы установлены между нижним и верхним...

Номер патента: 1831930

Опубликовано: 10.03.1995

Авторы: Евдокимов, Конев, Сабиров, Хасанов

МПК: F16L 41/04

Метки: ответвления, трубопровода, узел

УЗЕЛ ОТВЕТВЛЕНИЯ ТРУБОПРОВОДА, содержащий трубопровод с боковым отверстием, отвод с фланцем, закрепленный на трубопроводе по периметру отверстия, задвижку и камеру с фланцем и осевым отверстием, последовательно установленные на фланце отвода, частично полый шток с рукояткой на одном конце и головкой с многогранным гнездом на другом, герметично установленный в отверстии камеры с возможностью вращательного и возвратно-поступательного перемещения, винт с гайкой, размещенной в многогранном гнезде, уплотнитель и упорный диск, скрепленный с винтом, отличающийся тем, что, с целью упрощения конструкции и повышения надежности герметизации бокового отверстия трубопровода, узел снабжен траверсой со шпильками, и гайками, установленной на фланце...

Номер патента: 1739718

Опубликовано: 20.04.1995

Авторы: Босняцкий, Дорогобужев, Маренич, Харионовский

МПК: F16L 1/12, F16L 1/16

Метки: переход, подводный

1. ПОДВОДНЫЙ ПЕРЕХОД, содержащий трубопровод и закрепленные на нем утяжелители, отличающийся тем, что, с целью повышения надежности закрепления трубопровода с одновременным снятием растягивающих напряжений в нем, последний снабжен тросами, а утяжелители тремя телескопическими радиальными опорами, в которых выполнены параллельно оси трубопровода отверстия, при этом опоры расположены равномерно по окружности утяжелителя, а тросы предварительно напряжены и пропущены через отверстия опор.2. Переход по п.1, отличающийся тем, что опоры выполнены из полых металлических конических труб.

Номер патента: 1450513

Опубликовано: 09.06.1995

Авторы: Иваненко, Козина, Омельченко, Шамардин

МПК: F16L 13/02

Метки: вентиляционное

1. Вентиляционное устройство, содержащее эластичный воздуховод, элементы крепления и подвески, отличающееся тем, что, с целью упрощения монтажных, демонтажных и очистных работ, оно выполнено разъемным по продольному стыку, совмещенному с элементами крепления и подвески.2. Устройство по п.1, отличающееся тем, что оно снабжено отдельными звеньями шнура, имеющими соединительные петли на конце, а продольный разъемный стык выполнен шнурованным посредством упомянутых звеньев шнура.3. Устройство по п.1, отличающееся тем, что оно снабжено соединительным элементом "молния", установленным на продольном разъемном стыке.4. Устройство по п.1, отличающееся тем, что разъемный продольный стык выполнен в виде П-образного элемента и двух...

Номер патента: 1389375

Опубликовано: 09.07.1995

Авторы: Боровков, Врачев, Подколзин, Харионовский

МПК: F16L 1/028

Метки: нагрузок, подземный, пучения, снижения, трубопровод

1. СПОСОБ СНИЖЕНИЯ НАГРУЗОК ПУЧЕНИЯ НА ПОДЗЕМНЫЙ ТРУБОПРОВОД, заключающийся в растеплении вмещающих пород путем подогрева транспортируемого продукта, измерении температуры пород и давления на трубу посредством датчиков, отличающийся тем, что, с целью повышения надежности трубопровода путем снижения нагрузок пучения, растепление пород в период сезонного промерзания осуществляют с момента касания фронтом промерзания верхней образующей трубы с обеспечением наибольшего размера ореола талых пород в пределах 1,6 1,66 диаметра трубопровода.2. Способ по п.1, отличающийся тем, что в качестве датчиков используют мерзлотомеры, которые устанавливают в четырех диаметрально противоположных точках относительно трубы.

Номер патента: 1739729

Опубликовано: 09.07.1995

Авторы: Зязин, Лейхнер

МПК: F16L 55/18, F16L 55/26

Метки: внутритрубный, манипулятор

ВНУТРИТРУБНЫЙ МАНИПУЛЯТОР, содержащий несущую раму с движителем, опорную штангу, выполненную в виде двуплечего рычага с подпружиненным опорным роликом, и механизм подъема штанги, включающий приводную винтовую пару, гайка которой установлена с возможностью перемещения, отличающийся тем, что, с целью повышения надежности манипулятора при работе в стесненных условиях, на несущей раме установлен профильный кулачок, двуплечий рычаг шарнирно закреплен непосредственно на гайке и выполнен в виде двух взаимно подпружиненных и телескопически соединенных подвижной и неподвижной секций, причем на подвижной секции рычага установлен опорный ролик и она электрически связана с приводом вращения винтовой пары, а неподвижная секция рычага снабжена щупом,...

Номер патента: 1825061

Опубликовано: 20.08.1995

Авторы: Загиров, Игнатьев, Калачев, Кудряшов, Магалимов, Рахманов, Ситников

МПК: B23K 31/02, F16L 13/02

Метки: внутренней, неразъемного, облицовкой, соединения, труб

...Особое внимание при установке кольца буделено тому, чтобы оно находилось своейнаружной частью в корне будущего сварочного шва, а внутренней не перекрывало про 10 ходного сечения труб,Способ осуществляют следующим образом. К трубам 1,1 приваривают раструбы2,2, кроме того раструбы можно формоватьиэ тела трубы путем прокатки или осадки.15 Затем внутреннюю поверхность раструбовфутеруют теплоемким покрытием, а именнорасплавленным стеклом, футерование можно производить любым известным способом, удобнее всего зто осуществить путем20 плазменного напыления. Далее в раструбы2 и 2 устанавливают кольцевые втулки 4 и4, причем установку их производят такимобразом, чтобы она адгезионно соединялась с теплоемким покрытием. Лучше всего25 кольцевую вставку...

Номер патента: 1676318

Опубликовано: 10.09.1995

Авторы: Абрамов, Дудник, Мусатов

МПК: F16L 37/12

Метки: коммуникаций, объединенный, разъем

ОБЪЕДИНЕННЫЙ РАЗЪЕМ КОММУНИКАЦИЙ, содержащий нижнюю колодку со штуцером, имеющим уплотнительный элемент и толкатель, верхнюю колодку с муфтой, штуцером, направляющей и клапаном со штоком, отличающийся тем, что, с целью упрощения конструкции, повышения надежности, уменьшения сопротивления потоку газа, уменьшения его габаритов и массы, направляющая штуцера установлена в нижней колодке и контактирует внешней поверхностью с уплотнительным элементом, а шток клапана контактирует с толкателем штуцера нижней колодки.
