Номер патента: 417672

Опубликовано: 28.02.1974

МПК: E21F 1/06, F16L 23/14

Метки: 417672

...из них и одной скобой к другому, соединяющиеся путем относительного смещения труб параллельно самим себе. Это соединение требует применения для флаццев угловой прокатной стали, изготовления и приварки скоб, не обеспечивает достаточной 10 плотности стыка и возможно саморазъединение труб путем относительного смещения их параллельно самим себе.Цель изобретения - сокращение расхода металла на фланцы, обеспечение более высо кой плотности стыка, снижение трудоемкости монтажных работ.Эта цель достигается применением для соединения фланцев из холодногнутой угловой стали (из материала воздуховода) с язычка ми, расположенными вразбежку по периметру фланцев и с гофрами по плоскости разъе. ма, обращенными в одну сторону и размещенными один в...

Номер патента: 417673

Опубликовано: 28.02.1974

МПК: F16L 37/12

Метки: 417673

...проточку, в результате чего демонтаж соединения становится затруднительным.С целью облегчения демонтажа, подвижное в осевом направлении кольцо выполнено с копусной проточкой.На фиг. 1 - изображено предлагаемое соединение в рабочем положении; на фиг. 2 - то же, в положении, предшествующем началу вывода внутреннего патрубка из внешнего при демонтаже.Соединение состоит из наружного патрубка 1, имеющего кольцевую канавку 2, в которой помещено сто пор ное пружинное конусное кольцо 3, и внутреннего патрубка 4 с коль- девой проточкой 5, в которой помещено подвижное в осевом направлении кольцо 6, т наружной поверхности которого выполне конусная в поперечном сечении проточка 7.При демонтаже трубопроводов патрубок 4 5 вначале досылают в патрубок 1...

Номер патента: 418671

Опубликовано: 05.03.1974

Авторы: Всесоюзный, Спиридонов

МПК: F16L 3/00

Метки: опора, трубопровода

...ус", ановленном на концс оттяжки, между фланцем стакана и флгнцем помещенной внутрь него штанги, здкреплено наружым концом а анкере.На фиг. 1 изображена предлагаемая опора, общий вид; на фпг. 2 - то жс, вид в планс; на фиг. 3 - варианты опор; нд фиг. 4 - конструкция упругого элемента.Опора для трубопровода 1 включает опорную часть 2 и оттяя и 3, одни концы которых закреплены на опорной части 2, а другие заанкерены в грунте анкерами 4. Каждая нз оттяжек сндожеа ьш товым устройством натяжения 5 и упругнз элементом 6, жесткость которого ене жествести оттяжи. Упруги элемент вьпюлнен в виде пружины 7 и размещен в стакане 8, установлсшом на конце оттяжки, между флднцсм этого стакана и флдпцем помещенной внутрь него штанги 9, закрепленОн...

Номер патента: 419682

Опубликовано: 15.03.1974

Авторы: Буравцев, Бутыхов, Всесоюзный, Духовный, Ефремов, Мелиорации, Морозов, Рабочий, Томин, Шалыгин, Шапочкин

МПК: E02F 5/10, F16L 1/00

Метки: 419682

...его скалывания.Для этого в предложенном органе дополнительный зуб имеет трапецеидальную форму с уширением книзу, и сзади него установлен рассекатель, соединенный нижней своей частью с основным зубом, причем отношение глубины резания основного зуба т( ширине нижнего основания трапецеидяльного дополнительного зуба равно 0,5-:-1.На фиг. 1 показан предложенный рабочий орган, общий вид; на фиг. 2 - то же, вид по стрелке А и сечение по Б - Б на фиг, 1.Рабочий орган включает нож со ступенчатым расположением основного 1 и дополнительного 2 зубьев и спускной желоб 3. Дополнительный зуб 2 имеет трапецеидальную форму с уширением 4 книзу и сзади него установлен рассекатель острозаточенный рассекатель 5, Режущая кромка рассекателя в задней...

Номер патента: 419697

Опубликовано: 15.03.1974

Автор: Пророчук

МПК: F16L 21/02, F25B 45/00

Метки: агрегата, соединительный, холодильного, штуцер

...материал уменьшает:оперечиое ирокодиос сечение такик штуцеров, что мокет прпвест. к засореП 10 соедннителиык лниЙ :,олодильно установки. Кроме т 010, и;1 яВкяю ПРООк 1 вы:ерокивяет нсВысокие;влепит ила;агсита.ДЛ 51 ПОВЫШСНИЯ ЭКСПЛУЯТЯЦЦОННОЙ П 1 ДЕк. ности в предлагаемом штуцере полость выполнспа конической с лабнринтовыми проточ кам:1 ид боковой поверкности, а корпус имеет РДСТОКУ ДЛЮ:)а 10 ЛПЕНН 51 ЕЕ Рас)1 ЛЯВЛЕННЫМ зЯтс 1) ягОм проон После подключени 51 ЯГ 1)е 11 д фиг. 1 покдзди описывдсмыи пттцср; нд 20 ЬПГ. 2 - Т 1 )кс, после 10;клочеии 51 .;л);ил),- Н 0 Г 11Р С Г 1 Т 1 . к .;ол);:Ль 1:му дпрсгату прп помоии трубо.1 ров,)да ., л 51 31)Г П)к 1 конической пОлости В коричсвно,5 т м;1 сс) 11,1;13 КОЙ пробки 2 В Виде стружки, дроои:1...

Номер патента: 420846

Опубликовано: 25.03.1974

МПК: F16L 31/00

Метки: ниппель, соединения, шлангов

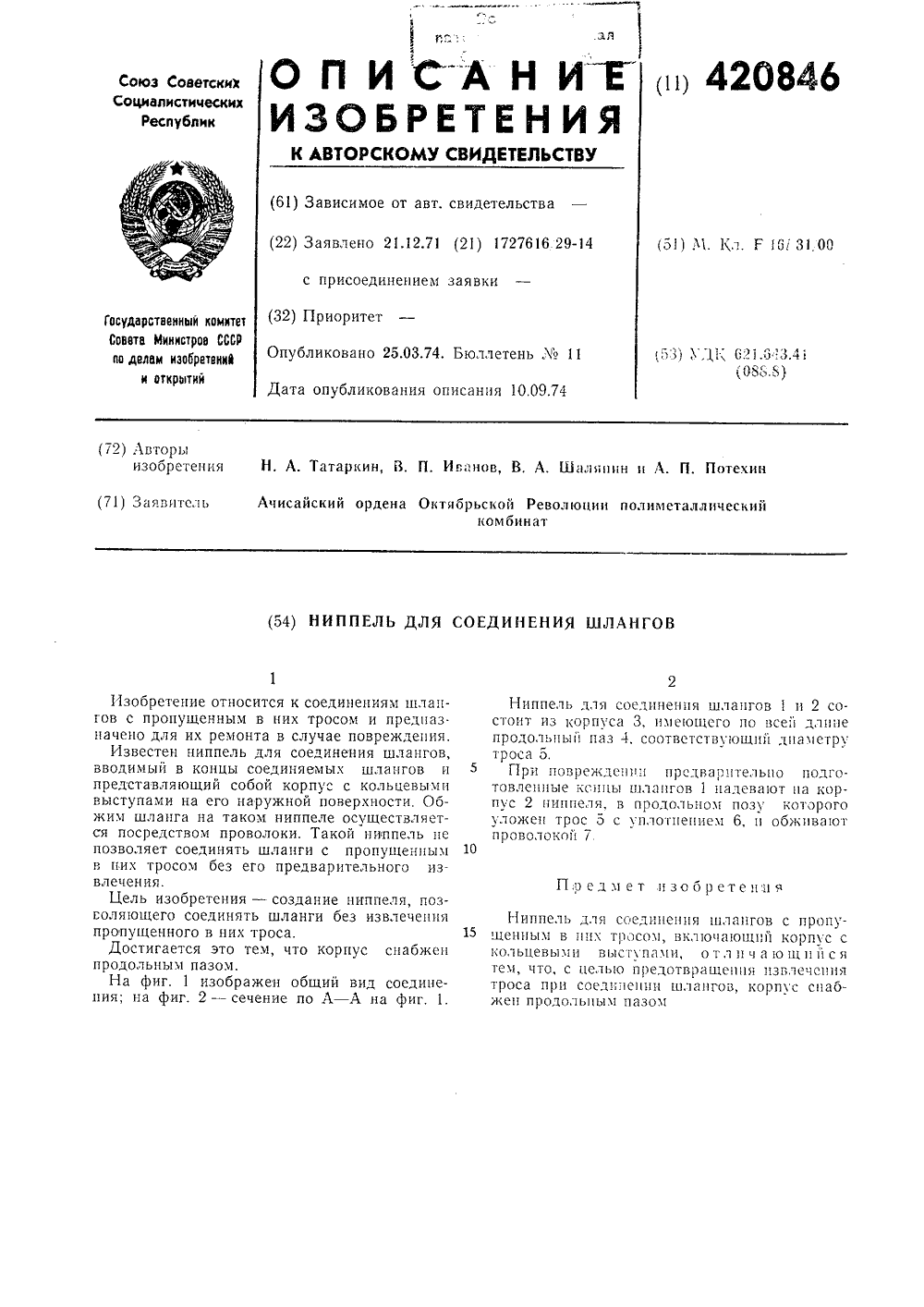

...предварительно подгоые копны шлангов 1 надевают на кортппеля, в продольном позу которого трос 5 с уплогне пем 6, и обживают аой 7 Предме 1 зобретенпя Ниппель для ссед 15 щен ым в ппх трос кольцевыми высо уп тем, что, с целью пр троса при соедпнсш жеп продольным пазедине фиг. 1 Изобретение относится к соединениям шлангов с пропущенным в них тросом и предназначено для их ремонта в случае повреждения.Известен ниппель для соединения шлангов, вводимый в концы соединяемых шлангов и представляющий собой корпус с кольцевыми выступами на его наружной поверхности, Обжим шланга на таком ниппеле осуществляется посредством проволоки. Такой ниппелье позволяет соединять шланги с пропущенным в пих тросом без его предварительного извлечения.Цель...

Номер патента: 420847

Опубликовано: 25.03.1974

Авторы: Берзон, Емель

МПК: F16L 37/36

Метки: соединения, трубопроводов

...оси трубопроводов, а толкатели выполнены в виде упоров, расположенных на торцовых поверхностях полуразъемов корпуса.На чертеже изображено предлагаемое устройство для соединения трубопроводов.Устройство содержит два стыкуемых полу- разъема 1 и 2, присоединенных, соответственно, к трубопроводам 3 и 4 с помощью дюритовых патрубков 5 и б.Каждый из соединяемых полуразъемов состоит, соответственно, из корпусов 7 и 8 и патрубков 9 и 10, в каждом из которых в направляющих 11 и 12 установлены подпружиненные клапаны 13 и 14, выполненные в виде обтекаемых тел.Соединение корпусов с патрубками произ водится на резьбе и герметизируется с помощью прокладок 15 и 16.При расстыковаппых полуразъемах 1 и 2клапаны 13 и 14 под действием пружин 17 и...

Номер патента: 420848

Опубликовано: 25.03.1974

Авторы: Володарский, Гавриков, Кужавский, Научно, Чернобыльский

МПК: F16L 51/00

Метки: компенсатор, трубопровода

...трубопровода при перепадах давления.Достигается это тем, что компенсатор выполнен с гибкими элементами, размещенными на наружной поверхности эластичной трубы и закрепленными во фланцах.На фиг. 1 изображен предлагаемый компенсатор, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1.Коппенсатор состоит из эластичной трубы 1, гибких элементов 2, размещенных па наружной поверхности эластичной трубы и закрепленных во фланцах 3 и 4.При подаче во врнутреннюю полость трубы 1 давления, превышающего окружающее, стенки трубы деформирчотся н па гибкие элементы 2, кот уменьшают расстояние меж 5 и подвижным 6 торцами. В подвижный торец перемещае О Компенсатор для трубопровода, включающий эластичную трубу и фланцы, отличаю щ и й с я тем, что, с...

Номер патента: 420849

Опубликовано: 25.03.1974

Авторы: Бездробный, Манаков

МПК: F16L 55/04

Метки: давления, магистральном, неравномерности, трубопроводе

...обводной трубопровод.Цель изобретения - снижение степени колебаний давления.На чертеже показано предлагаемое устройство для регулирования неравномерности давления в магистральном трубопроводе, общий вид.Устройство состоит из основного трубопровода 1, соединительного элемента 2, обводного трубопровода 3, регулировочого винта 4, запорного клапана 5 и уплотнения 6.Устройство работает следующим образом.Пульсирующий поток от насоса поступает в основной и обводной трубопроводы 1 и 3, а затем в коллектор 7.Изменяя вращением регулировочного винта 4 положение регулируемой части обводного ла оборотов насоса прорегулировку.тношения обьемов жидосновному и обводномуирование производят заед м е т из о брете нч я Устройство для регулирова 1 5...

Номер патента: 421848

Опубликовано: 30.03.1974

Авторы: Пестрецов, Строев, Тихонов

МПК: F16L 19/04

Метки: соединение, трубопроводов

...в частности к соединениям трубопроводов, работающим в условия высоких температур.Известно соединение трубопроводов, работающее в условиях высоких температур, включающее штуцер с няружггой конической поперпостыл, цякидцую гайку и ниппель,Цель изобретения - улучшение герметичности соединения.Достигается это тем, что конец одной из соединяемых труб выполнен с коническим гофрированным раструбом.На чертеже изображено предлагаемое соединение трубопроводов.Оцо состоит из трубы 1 с коническим гофрегроваггггг.гм растрболг 2, ингегощггг дгя гофра 3 и 4, которые образуют концевой участок б, которьш несколько отпружицец от гофра т и штуцера б с конической цовср- постыл 7 и резбой 8, обеспечивающей цаишчивяцие гтягтгдггоЙ гяйг;гг 9, которая...

Номер патента: 422913

Опубликовано: 05.04.1974

Авторы: Васильков, Гринберг

МПК: F16L 23/02

Метки: соединение, труб

...этого соединение выполнено с неподвижными фланцами, каждый из которых соединен посредством регулируемых тяг с одним из подвижных фланцев. Такое соединение повышает герметичность соединения.На чертеже изображено предлагаемое соединение трубопроводов, разрез.Соединение состоит из неподвижных фланцев 1 и 2 и подвижных фланцев 3 и 4, уплотнительного элемента 5 с торовыми поверхнотями 6. Направляющие поверхности 7 одновременно являются уплотнительными поверхностями труб 8. Подвижные фланцы соединены с неподвижными фланцами регулирующими тягами 9.Работа по соединению трубопроводов состоит в следующем. С помощью регулируемых тяг 8 осуществляется затяжка попарно фланцев 1, 4 и 2, 3, при этом подвижные фланцы 3, 4, перемещаясь по...

Номер патента: 422914

Опубликовано: 05.04.1974

Авторы: Джураев, Дмитриев, Толчинский

МПК: F16L 27/04

Метки: соединение, труб

...путем вворачивания резьбовой гайки в соединительный элс мент (муфту), а также крепление кольцевого уплотнения винтом-кольцом и наличие шариков, выполняющих функции опорного подшипника. Целью изобретения является возможность ускорения монтажа и демонтажа соедп пения. Для достижения этой цели муфта выполнена с опорными приливами, которые размещены в крюках стопорыых колец, установленных по торцам муфты, а концы труб выполнены с коническими наконечниками, имеющими на уширенной концевой части сферические буртики и размещенные между ними проточки для уплотнительных манжет.На чертеже изображено предложенное соединение труб.Соединение 1 включает два сферические раструба 2, выполненные как одно целое. На их концах имеются опорныс приливы...

Номер патента: 423974

Опубликовано: 15.04.1974

Авторы: Белугин, Болотин, Босин, Нский, Устройство

МПК: F16L 3/22, F28F 9/013, H05B 3/06 ...

Метки: 423974

...групповые зажимы для псрскрытсия пазов. В этих устройствах возогожпо осевое перемещение труб и усложнены монтажные работы.С целью упрощения конструкции зажимы выполнешя в виде решеток, в пазах которыгс имеются упругие упоры.Такое выполнение зажима обеспечивает упругое крспленис каждой труоы, упрощает монтаж п в целом проще по,конструкции.На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2 - разрез устройства по Л - Л фиг.1,Устройство содердосок 1 с пазами 2 д. соответствующее количество зажимов решеток 4 с упругиогог упорами 5.Крепленоге труо 3 обеспечивается прп перехгещениог решетки 4 относительно трубной до ки 1 с помощью болта б.Доска 1 и решетка 4 агогут оыть Выполнены круглой формы. Крепленоге труб 3 в этом случае...

Номер патента: 423975

Опубликовано: 15.04.1974

Авторы: Аршанский, Карпухина, Московский

МПК: F16L 37/06

Метки: 1ttvibt, быстроразъемное, высокого, гцч, давленияв, соединение, трубопроводов

...11.Фиксация обеих половин соединения осуществляется общеизвестным способом с помощью шариков 12 и подпружиненной запорной втулки 13.В корпус правой полумуфты 2 соединения устанавливается идентичное подвижное дифференциальное седло 14 с пружиной 15. Внутренний фланец 16 основного клапана 17, который перемещается в направляющей втулке- крестовине 18, служит седлом для клапана- пилота 19 с направляющей втулкой-крестовиной 20 и пружиной 21.При установке левой полумуфты на трубопроводе, соединенном с трактором, а правой - с прицепным орудием в случае аварийного разъединения трубопроводов в левой половине соединения под действием давления жидкости, устанавливаемого предохранительным клапаном гидросистемы (порядка 130 - 140 кгс/см), оба...

Номер патента: 423976

Опубликовано: 15.04.1974

Авторы: Глузман, Изобретени, Кравченков, Нестеров

МПК: F16L 59/10

Метки: футеровки

...коническую форму для обеспечения плотности соединения массы с шайбой.25 Кроме зашиты шипа от окисления, керамическая шайба выполняет также функцшо армирования (разгрузк:1) основной огнеупорной массы.На черте30 ровкп. На Настоящее изобретение отност ам изготавления футеровки о руб топок котельных агрегато щих с жидким шлакоудалением. Известен способ изготовленя футеровкп ошипованных экранов котельных агрегатов путем нанесения огнеупорной массы на шипы экранных труб.Недостатком известного способа является недолговечность футеровкп ошипованных труб, которая зависит от состояния шипов, поддерживающих массу. Если шипы окисляются, то разрушается и футеровка, Процесс разрушения ш:1 пов и, следовательно, футеровки протекает следующим ооразом:...

Номер патента: 424368

Опубликовано: 15.04.1974

Автор: Иностранец

МПК: F16L 58/06

Метки: внутреннюю, защитного, канала, нанесения, поверхность, покрытияна, строительнойконструкции, типа

...19 длл подачи раствора. Снаружи емкости 18 расположены оцтакт 20 нижнего уровня и Опта 1 т 21 Верхнего уровл а Вцутрп емось : азмещен магнитный поплавок 2. В ыспробсжцой головке 4 между двумя дпсамп 3 и 4 3 павах 5 расположены вращшощпсс оц;спрцНье лопаточные венцы 26 и 27, п 1 пчсмнаружный венец 26 имеет вдвое болыпе лопаток, чем внутренний венец 27, и лопатки ца внутреннем венце расположены радиально, в то время как лопатки на наружном венце наклонены назада по отношению к направлению вращения. Спиральные витки на пустотелом червячном валу 10 оканчиваются у входа в центробежную головку, затем па пего наса- жено коническое кольцо 28, закрсплениос на корпусе 11. На пустотелом червячном валу закреплено зубчатое колесо 30,...

Номер патента: 425016

Опубликовано: 25.04.1974

Авторы: Баскаков, Гесслер, Проектно, Смирнов, Сооружений, Центральный, Экспериментальный

МПК: F16L 37/40

Метки: быстроразъемное, соединение, трубопроводов

...с размещенными м и муфтой, о тл и ч а ю щеес я елью упрощения соединения и озможности перекрытия трубоа выполнена разъемной, а в овлена почеречная ось, на коо размещены одни из концов на клапана, причем концы муфслапана жестко связанны между Изобретение относитсясоединения трубопроводов,1 вьнпенной герметичности, н р рмах вентиляции.Известно соединенмощи, патрубков сфланцем и муфтой.Такие устройстра характеризуются необходимостью установки:на трубопроводах регулирующих и запорных устройств, таких как спиберы, клапаны, заслонки, позволяющих перекрывать трубопровод ири демонтаже соедияения.Цель изобретения - упрощение соединенияи обеспечение возможности перекрытия трубопровода,Это достигается тем, что муфта выполненаразъемной, а,в...

Номер патента: 427128

Опубликовано: 05.05.1974

Авторы: Джалалов, Изобретени, Рукавишников, Умнихин, Шапиро

МПК: E02F 3/38, E02F 3/413, F16L 21/04 ...

Метки: асбестоцементных, муфты, стык, труб, установки

...диаметр трубы путем замены захватной части, (т. е. смонтирована в зависимости от диаметра прокладываемого трубопровода сменная траверса 7 и челюсти 8, которые предусмотрены в комплекте устройства) с раскрытыми челюстями 8 и выдвинутыми вперед упорами 4 на штоках 3, отведенных в стороны силовых цилиндров 2, вначале настраивается над стыком соединяемых труб и опускается в траншею с помощью стрелы и рукояти 5 экскаватора 6, а затем плавно устанавливается на трубопровод 10 путем перемещения вертикально вниз с помощью силового цилиндра 12 гидравлического захвата 1 устройства таким образом, чтобы упоры 4 стали вплотную к буртам муфты 15, а траверса 7 его захватной части произвольно опустилась и оперлась на трубопровод 10 для обжима трубы...

Номер патента: 427208

Опубликовано: 05.05.1974

Авторы: Волохов, Карпекин

МПК: A62B 17/00, F16L 27/00

Метки: присоединения, трубопроводов

...герметично соединенных при помощи зажимной скобы и оборудованных запорным краном и обратным клапаном прибкового типа. Известные устройства недостаточно падеж. ны, поскольку допускают возможность расстыковки полуразъемов при открытом кране.Цель изооретения - устранение указанного недостатка,Для этого зажимная скоба выполнена с предохранительным упором, зафиксированным при состыкованном положении полу- разъемов под регулировочной рукояткой крана в его открытом положении так, что указанная рукоятка расположена на пути перемещения упора скобы при ее движении на расстыковку полуразъемов. выполнена с предохрани- зафиксированным при соазъемах под рукояткой 8, ыт. При этом рукоятка 8 ти перемещения упора в пытаются произвести расемов при...

Номер патента: 427209

Опубликовано: 05.05.1974

МПК: F16L 59/22

Метки: изоляциина, нанесения, наружную, поверхность, трубзаварикина

...концом в диске 4, сход и с нес со соростьо, равной скорости двцжс 1 Ил насад. и.Одновременно с подачей изоляционной смеси цли порошка в герметичное пространство ПРОЦЗВОДЛТ СУШК ЕЕ ИЛИ СПЕКДЦИС ПУТСМ ЦО- дачи внутрь трубы греющей среды (например пара, горячего воздуха) и путем обогрева по наружной поверхности наносимого слоя изоляции тепловьм ресрлектором отражательного типа. При этом натяг рукава, скорость движения насадки и, соответственно, скорость схода рукава регулируют путем изменения усилия обжатия рукава по периметру насадки цли путем изменения напора и количества подаваемой изоляционной смеси. Скорость движения насадки, кроме этого, согласовывают со скоростью сушки цли спеканця изоляционной смеси так, чтобы исключалось сползание...

Номер патента: 427529

Опубликовано: 05.05.1974

Авторы: Андрэ, Иностранна, Иностранцы, Легри

МПК: F16L 37/12

Метки: 427529

...особенностью предлагаемого соединения является то, что на концах цангового зажима, со стороны трубопровода, образованы выступы, а наружная его поверхность и внутренняя поверхность муфты выполнены коническими.На чертеже изображено предлагаемое соединение, разрез.Быстроразъемное соединение включает муфту 1 и цанговый зажим 2, На концах цангового зажима 2 образованы выступы 3, а его наружная поверхность и внутренняя поверхность муфты выполнены коническими,Соединение осуществляется введением трубопровода 4 в цанговый зажим 2 выступы 3 которого надежно фиксируют трубопровод в заданном положении,Для разъединения трубопроводов достаточно переместить цанговый зажим в направлеБыстроразъемное соединение трубопроводоввключающее...

Номер патента: 428077

Опубликовано: 15.05.1974

Автор: Ильин

МПК: B25B 15/00, E21B 19/16, F16L 13/02 ...

Метки: труб, центратор

...производится окончательная центровка труб описанным выше способом. орет абот, одаестн азъеьи лнакость Из х р оороИз осится к области монтаж- ости при подготовке труние от в ча тн к сварке. ы центра ный с одвижнь известнь ковки трб, включаюми пазами элементы.не обесое- диаметра торы для тру направляющ е крепежные е центраторь чб различного орину Одиваю труб разцентр атоов выооло гантелеедней чан т енней С целью ооеспечения стыковкиличного, диаметра в предложенномре каждый из подвижных элементнен в виде свободно установленногобразного ролика, опертого своей срстью на выступ, образованный на в у рповерхности корпуса.На фиг. 1 и 2 показан предложенный цент 1 Предмет изобретени Центратор для труб, включающи ный с направляющими пазами коро...

Номер патента: 428148

Опубликовано: 15.05.1974

МПК: B21C 37/00, F16L 9/00

Метки: трубы

...с больш 6 ретен едмет и Способ изготовлениярачиваемого по измепродольного края к дрления, при котором одлиста размещают над дтем, что, с целью обесплегания продольных крс меньшим радиусом завнахлест над краем лисом закругления,трубы из листа, своняющемуся от одного гому радиусу закругин продольный край ругим, отличающийся ечения плотности приев листа, край листа кругления размещают та с ббльшим радиуИзобретение может быть использовано в различных областях промышленности; строительной, радиотехнической и др,Известны способы изготовления трубы из листа, сворачиваемого по изменяющемуся от 5 одного продольного края к другому радиусу закругления, при котором один продольный край размещают над другим.Недостатком известного способа...

Номер патента: 428149

Опубликовано: 15.05.1974

Авторы: Алексеев, Белоусов, Калинин, Кипенко, Куринов, Лихачев

МПК: F16L 19/00

Метки: соединение, трубопроводов

...это приводит к изменению геометрии уплотняющих поверхностей и их интенсивному износу.,Кроме того, высоконапряженное состояние деталей соединения при длительном хранении опособствует уокер ениювроцессов релаксации и,падению напряжений,Все это приводит к потере герметичности ичастой замене деталей соединения, Применяющиеся фланцевые соединения с уплотнением 25полимерным элементом имеют тот же недостаток - релаксацию и потерю,герметичности во времени,Целью изобретения является повышениенадежности. 30 Для этого в предложенном соединении трубопроводов каждая из у 1 порных гаек выполнена с продольным пазом, причем на торцы упорных гаек и труб надета пружинящая скоба.На чертеже показано предложенное...

Номер патента: 428150

Опубликовано: 15.05.1974

Автор: Габер

МПК: F16L 23/032

Метки: фланец

...с центральным отом, отличающийся тем, чтощения металлоемкоспи, онрамирасположенными радиано центрального отверстия,гофр буртом. норе с присоединением заявкиИзобретение относится к соединительн элементам трубопроводов, трубопроводнои ар и атуры и механизмов,Известны фланцы для соединения труб, состоящие из диска с центральным отверстием, опверстиями под болты и подкреплениями в виде радиально расположенных ребер. Однако, известные фланцы имеют большую толщину и, соответственно, вес, что усложняет соединение фланца с трубой,Целью изобретения является уменьшение металлоемкости фланца,Для этого предложенный фланец вып нан с гофрами, расположенными радиаль относительно центрального отверстия, и,пе ходящим в гофр буртом.На фиг, 1 показан...

Номер патента: 428151

Опубликовано: 15.05.1974

Авторы: Байбузенко, Заков, Левин, Майоров, Молотков, Решетов

МПК: F16L 27/053

Метки: вакуумное, соединение, фланцевое, шарнирное

...канавки для шариков 5 и прикреплена,к фланцу 2. нирные соединенияперемещения фланнира. Целью изобрете угловых перемещеоси шар,нида. Для этого в преружная и внутрен Изобретение относится к области вакуумирования металла,Известны по авт. св, 318780 вакуумные шарнирные фланцевые соединения посредством проставки, размещенной между фланцамн, при этом проставка вьеполнена из двух взаимно вращающихся частей, одна из которых,прикреплена к,первому фланцу и охватывает другую часть, прикрепленную ко второму фланцу, и в обеих частях выполнены каналы для подвода охлаждающей жидкости, омывающей внутренние поверхности как одной, так и другой,проставки. Охватываемая проставка имеет внутреннюю полость с эластичной набивкой, уплотняемой путем...

Номер патента: 428152

Опубликовано: 15.05.1974

Автор: Ильин

МПК: F16L 29/02

Метки: соединение, трубопроводов

...в осевотие, либо тольводо в.Цельюодного измонтаже.Для этогомуфта выполнещим окна и доэлемент, размеклапана, примтрубопроводу. Соединение включает специальный наконечник 1 для правого трубопровода и хвостовик 2 для левого, На правый наконечник навинчивается или свинчпвается соединительная муфта 3 с запорным клапаном 4 с уплотнительным кольцом 5 и сквозными окнами. Герметизация отсекающего элемента с хвостовиком и наконечником муфты осуществляется посредством уплотняющих эластичных колец б и 7, шайб 8 и гаек 9. Шлифованные поверхности наконечника и хвостовика обеспечивают легкий сгоц муфты и надежное прилегание уплотняющих эластичных колец, обеспечивающих герметичное соединение двух трубопроводов,Соединение и разъединение двух...

Номер патента: 428153

Опубликовано: 15.05.1974

Авторы: Веселов, Николаев

МПК: F16L 51/00

Метки: компенсатор, сосуда, тонкостенного

...известных тем, что в зазор между цилиндрической обоймой и эксплуатируемым узлом с посадочным гнездом установлено упругое разрезное кольцо с выполненной ца нем сферической поверхностью, обращенной к зеркалу внутренней стени(и цилиндрической обоймы.Такое конструктивное выполнение компенсатора расширяет ассортимецт эксплуатируемых узлов с посадочным гнездом.На чертеже представлен предлагаемый компецсатор, разрез.Компенсатор для тонкостенного сосуда 1 состоит из корпуса 2, в котором с возможнотью осевого и радиального перемещения установлена цилиндрическая обойма д с уплотняющей поверхностью 4 на кольцевом пояске 5. В зазор между цилиндрической обоймой и эксплуатируемым узлом б с посадочным гнездом 7 установлено уиругое разрезное кольцо 8 с...

Номер патента: 429238

Опубликовано: 25.05.1974

Авторы: Борисов, Кантор

МПК: F16L 1/24

Метки: используемый, подводного, поплавок, прокладки, трубопровода

...Однако у известного поплавка недостаточно жесткая конструкция запорного устройства, что приво дит к застреванию петель подвесок в запорпых устройствах, Кроме того, отсутствует защита от произвольного освобождения петли.Цель предлагаемого изобретения - повышение надежности освобождения поплавка от трубопровода и исключение возможности самопроизвольного отключения поплавка от трубопровода или застревания петель.Для этого на концах поплавка расположены запорные устройства в виде подвижных валиков, скрепленных с втулками, имеющих косые поверхности, взаимодействующие с толкателямн, неподвижно закрепленными на корпусе поплавка и снабженными рычагами, одщ пз которыхмест возможность перемегибкой тяги, а другой, не- действует с гиокой...

Номер патента: 429239

Опубликовано: 25.05.1974

Авторы: Всесоюзный, Емель, Зюликов, Казаков, Мелиорации, Струков

МПК: E02F 5/10, F16L 1/00

Метки: бестраншейной, орган, прокладки, рабочий, трубопровода

...полого цилиндра, его задняя торцовая поверхность выполнена со скосом 6 (на поверхности равномерно по окружности установлены сопла 4 н над ней отражатель 7), а на передней торцовой поверхности образована режущая кромка 8, причем в кромке перед торцовой поверхностью дренера расположена кольцевая камера 9, смазка для ее питания подается по трубопроводу 10.Прп работе рабочего органа нож 1 заглубляют в грунт по трассе, которая заранее разведана щупами и из-под которой заранее извлечены все крупные негрунтовые включения. Одновременно с началом движения базовой машины подают смесь по трубопроводам 8 и смазку по трубопроводу 10. В результате движения ножа с дренером 2 образуется крото- вина 11 и размещенный внутри нее цилиндрический сплошной...
