Номер патента: 1800207

Опубликовано: 07.03.1993

Авторы: Лобанов, Тумановская

МПК: F16L 55/11

Метки: герметизирующее, трубопровода

...расширяющемуся участку вставки,Изобретение относится к области машиностроения, а именно, к герметизации трубопроводов.Герметизирующее устройство трубопровода содержит вставку 1 с кольцевым выступом 2, образованным сужающимся 3 ирасширяющимся 4 в продольном сечении участками, заглушку 5, установленную внутрь вставки и контактирующую своими боковыми стенками с внутренними стенками кольцевого выступа. Заглушка выполнена из эластичного материала и снабжена . коническим уступом 6 с глухим отверстием 7, расположенным со стороны герметизируемой полости 8, а со стороны противоположной полости 9 заглушка 5 снабжена соосно установленным в ней металлическим диском 10, минимальный диаметр которого превышает диаметр минимального сечения вставки...

Номер патента: 1800208

Опубликовано: 07.03.1993

Автор: Лобанов

МПК: F16L 55/11

Метки: герметизирующее, трубопровода

...вставки, при этом конец стержня заведен в расширяющийся участок вставки, Благодаря наличию цилиндрического стержня можно добиться любого давления вскрытия заглушки за счет варьирования размером его наружного диаметра. 1 ил,пе со стороны конического уступа заглушкивыполнено глухое центральное отверстие 8,.а внутрь заглушки 5 и соосно ей со стороныторца, прилегающего к сужающемуся участку вставки, установлен цилиндрическийстержень 9 из жесткого материала, приэтом конец стержня заведен в расширяющийся участок вставки, а его открытый торец 10 выполнен заподлицо с торцом 11заглушки 5.Герметизирующее устройство трубопровода работает следующим образом,При подаче давления заглушка 5 вылетает из вставки 1. Варьируя наружнымдиаметром стержня...

Номер патента: 1800209

Опубликовано: 07.03.1993

Автор: Болотин

МПК: F16L 55/128

Метки: перекрытия, трубопроводов

...на упорах 2, взаимодействуя с внутренней поверхностью трубопровода 7, обеспечивают соосное расположение устройстваотносительно его с одинаковым кольцевымзазором между трубопроводом и ним,Возможность радиального перемещения упоров 2 в направляющих позволяетцентрировать устройство в трубопроводахразличного внутреннего диаметра и сечения,На первом этапе внутренняя полость 55оболочки 9 не заполняется средой поддавлением и транспортируемая по трубопроводу среда может поступать в него изпредыдущего участка через кольцевой зазор. Это необходимо, например, в канализационных системах при установке устройства в колодцах, тэк как в противном случае скапливающаяся в период установки устройства.жидкость затруднит работу персонала,Расстояние между...

Номер патента: 1800210

Опубликовано: 07.03.1993

Авторы: Карамышев, Некрасов, Паршин, Сыстеров

МПК: F16L 55/24

Метки: внутренней, внутренним, консервации, оребрением, поверхности, труб

...113035, Москва, Ж, Раушская наб 475 Проиаеодстаенно-издательские комбинат "Патент", г. УжгороЬ. ул.Гагарина, О 1 3Изобретение атнЬситсякпгрсоизводству . труб с-вйутрегннтним нороебренсиемт, вчастности к способам "консергвсаций такйхтргуб;целью изобретения" явглсягсатсяпОгвытшение" эффег"ктитвгностипроцеСсакойсервеациги 5 Вне "угтрвоннвей"псовемрхнОлСттитотрубС"вйутрЕЙним . оребрением.На чЕРтЕже изтокбкРажегйамтРУбае", У: кото- рой концы дефортмжировансыг дО обргаЗогвания сплошного тпгруткка, ., 10Ниже приводится коюс)етныйо прймер осуществлг ения, эаяувМемого способа кон. серванций внутренней поверхноститруб; За- являемый способ был ослущеСтвлен нв машине для"заковки:концов трубтипа АЧЗ. 15 8 качеСтве затгогтовОксллгуйилгис отрвэки...

Номер патента: 1801190

Опубликовано: 07.03.1993

Авторы: Голотяк, Гребаус, Пятница, Шевеленко

МПК: F16L 59/14

Метки: изоляционного, нанесения, рулонного, трубы

...23. Ось 22 установлена с зазором вподшипнике скольжения 24, запрессованном в кронштейне 23, Кронштейн 23 закреплен на тележке 11. На осях 26 установлены верхние шкивы 5 и звездочки 28. На центральном валу 27, связанном с приводом вращения 9, установлены нижние шкивы 5 и звездочка 25. Звездочки 25 и 28 соединены втулочно-роликовой цепью 8.Устройство работает следующим образом,Труба 7 укладывается на наружную поверхность бесконечных лент 6 опор 2 и 3. Тележка 11 располагается у одного из торцов трубы 7, На нее устанавливается катушка 14 с рулонным изоляционным материалом 15, Включается привод 9, Вращение от него через центральные вал 27 передается нижним шкивам 5 и звездочке 25 и через цепь 8, звездочки 28 и оси 26 - верхним шкивам 4,...

Номер патента: 1802859

Опубликовано: 15.03.1993

Авторы: Николай, Ханс

МПК: F16J 15/00, F16L 23/02

Метки: соединение, трубное

...цах труб установлены фланць друг с другом. В фланцах вы нительные камеры с коничес 3 15/00, Р 16 1 23/02Внутреннее кольцо 8 имеет кольцевойвыступ 10, размещенный между концами труб 1, 2. При соединении труб разного ди аметра внутренняя поверхность выступа выполняется конической, соединяющей внутренние поверхности концов труб 1, 2,На торцовых поверхностях фланцев 3, 4 выполнены проточки 11, 12, в которые установлены упругие элементы 13, 14 в виде выпуклых дисков. Исполнение упругих эле ментов 13, 14 выбирается таким образом, чтобы усилие. прижимающее в осевом направлении, приводило бы к увеличению его наружного диаметра и одновременно к уменьшению его внутреннего диаметра. Уп ругие элементы 13, 14 поджимаются кольцами 15, 16 и...

Номер патента: 1803668

Опубликовано: 23.03.1993

Авторы: Бочкова, Емельянов, Черний

МПК: F16L 1/028

Метки: подземного, прокладки, трубопровода

...трубопровода. 3 ил,На перезаглубленном дне 1 трэншеи 2 раскладывают с расчетным шагом гибкие бандажи 3, предварительно закрепляя их концы нэ стенке или берме траншеи, укладывают на них образующий контейнер 4 материал - ткань типа Дорнит, Терфил - с перекрытием дна и стенок траншеи с предварительным креплением к стенкам трэншеи отогнутых боковин 5 контейнера 4.Для создания перегородок в контейнере 4 бандажи 3 вместе с материалом поднимают над дном 1 траншеи 2 на высоту, равную 0,5-1,0 высоты контейнера, и временно закрепляют бандажи 3 и боковины 5 контейнера 4 на стенках или берме траншеи. Контейнер 4 заполняют ки 6, освобождают отогнуть контейнера 4 и перекрываю боковинами 5 контейнера 4траншею трубопровод 7 и прикрепляют кнему...

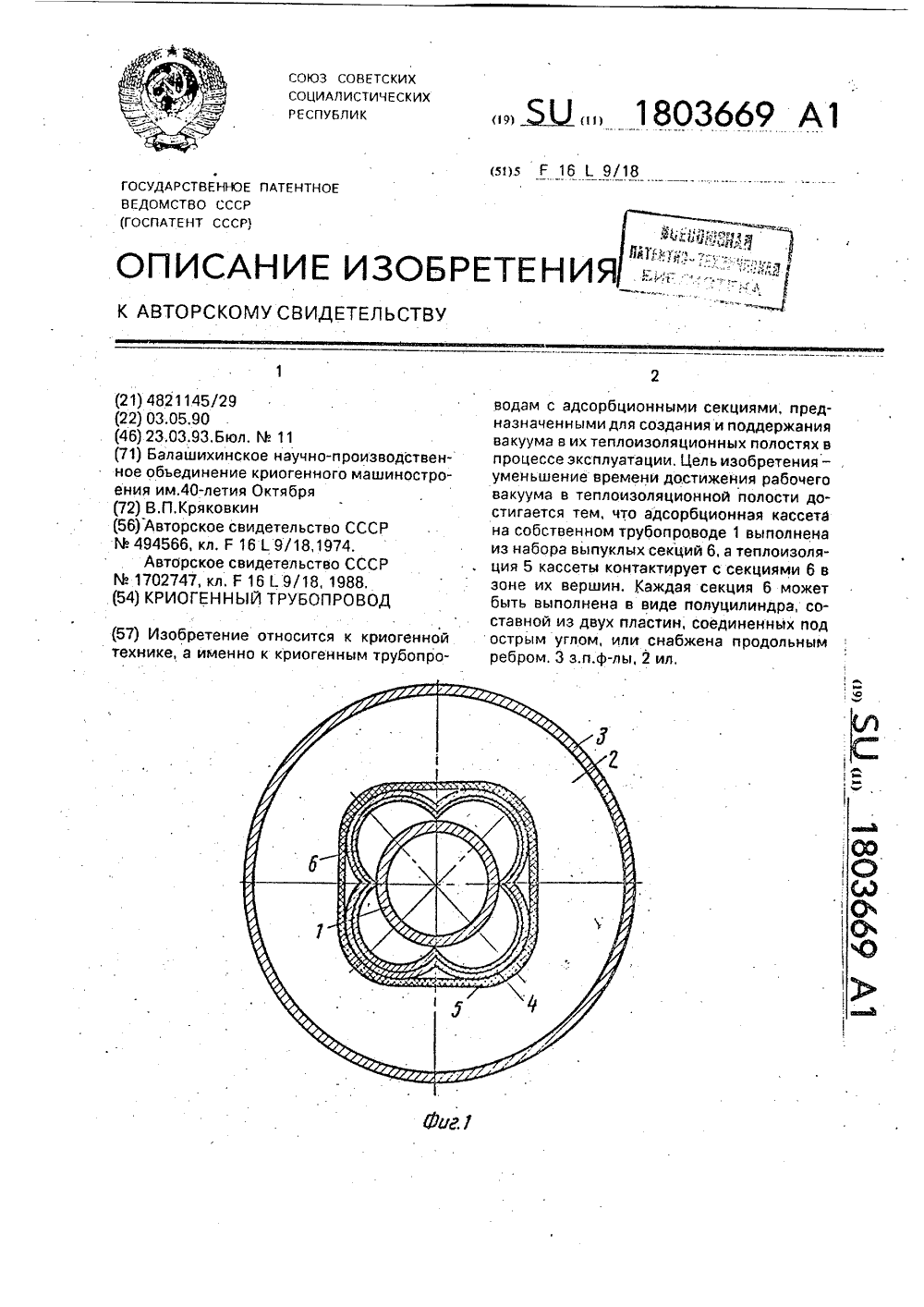

Номер патента: 1803669

Опубликовано: 23.03.1993

Автор: Кряковкин

МПК: F16L 9/18

Метки: криогенный, трубопровод

...6, закрепленных по образующим собственно трубопровода 1, причем 25теплоизоляция 5 контактирует с секциями 6в зоне их вершин. Каждая секция 6 выполнена либо в виде полуцилиндра, либо составной из двух пластин, соединенных другс другом под острым углом, Каждая секция 306 может быть снабжена продольным ребром7, закрепленным с тепловым контактом взоне вершины секции 6 и на собственнотрубопроводе 1.Криогенный трубопровод работает слеДующим образом,Теплоизоляционный полостью 2 вакуумируется внешней системой откачки до остаточного давления порядка 10 Пэ. Пособственному трубопроводу 1 подается криопродукт и происходит охлаждение собственно трубопровода 1 и секций 6адсорбционной кассеты, Вследствие высокой теплопроводности материала стенок...

Номер патента: 1805262

Опубликовано: 30.03.1993

Авторы: Коробейников, Норкин, Терешонков

МПК: E04C 3/29, F16L 9/12

Метки: композиционного, опорный, шпангоут

...пары б поочередно переходят от одного бокового положения к другому в зоне между пластинчатыми или стержневыми элементами 3 и располагаются одно над другим непосредственно на пластинчатых или стержневых элементах 3.Формирование предлагаемой конструкции опорного шпангоута осуществляется путем следующей последовательности операций; сборка оправки с установкой пластинчатых или стержневых элементов по линиям, образующим заданный профиль шпангоута; намотка заготовки шпангоута с формированием полок и распорных элементов путем подачи волокнистого армирующего материала на пластинчатые или стержневые элементы; отверждение сформированной заготовки; удаление оправки.Переплетение соседних пар армирующих волокон. чередующихся слоев спиральной...

Номер патента: 1805263

Опубликовано: 30.03.1993

Авторы: Марков, Хейфец

МПК: F16L 51/02

Метки: биметаллический, компенсатор, сильфонный

...компенсатора друг относительно друга, установлено исходя из следующей зависимости:25С - 6 вгЬ р гь К(+сс,й)Ь,+к,аЦЬ,3, суьср60Ч(Ь фЬНЧ+дч) г Мс ка)д 64 ЕсЕаЬ ЬаЦ 4 м,й)Ь(ькй)Ь 11г)4 Е,Ег(Ь,ФЬа Ь,Ь 24(ЕЬ,-ЕЬт) Лгде Е 1 и Ег - модуль упругости наружного и внутреннего слоев биметаллического сильфонного компенсатора.Величины с и Лропределяются максиЗ 5 мальной эффективностью компенсатора;показателем котопой является угол рКоличество гофров п на единицу длинытрубопровода определено из формулы4где К - коэффициент защемления трубы вгрунте (1 К10), а - КТР материала трубкомпенсируемого участка трубопровода.Численные значения коэффициента К, .расчеты труб, уложенных в земле, и конкретные примеры количества компенсаторови приведены в табл,...

Номер патента: 1807263

Опубликовано: 07.04.1993

Авторы: Буряк, Ратушный

МПК: F16B 7/06, F16L 21/06

Метки: быстроразъемное, соединение, труб

...рабочем режиме установленный натрубчатых элементах 1 и 2 трубного ставафиксатор 3 обеспечивает удержание фланцев трубчатых элементов 1 и 2 за счет того, что их конические поверхности стянуты разъемной муфтой 9, поджимаемой пружи, ной сжатия 10, которая торцами упирается, с однрй стороны, в неподвижную базу, образуемую упорной шайбой 13 с нажимной . гайкой 12 через кольцо 11, а с другой стороны - в донышко стакана 6, обеспечивая на-.тяг конической поверхности стакана 6 на коническую поверхность разъемной муфты 9, тем самым осуществляя плотное соединение концов трубчатых элементов става.При подаче управляющего давления (ваварийной ситуации) через штуцер 8 и по мере нарастания давления в кольцевой полости 7, ограниченной манжетами 15...

Номер патента: 1807281

Опубликовано: 07.04.1993

Авторы: Дьячук, Мухаметдинов, Самсонов, Фофанов

МПК: F16L 1/06

Метки: балластировки, трубопровода

...для балластировкиследующим образом,Его привозят на трассу либо в состоянии полной заводской или базовой готовности, либо в виде запаса отдельных мешков 2также полной заводской готовности, которые на трассе обьединяют в цепочки сшив кой выпусков 5 двух, трех и четырех мешков После монтажа устройства на трубопровод 1 оно препятствует всплытию последнего массой заполняющего мешки грунта, при этом оно не теряет устойчивости, поскольку в монтажном положении (показано пунктиром) благодаря приобретаемой фасолевидной форме мешков обладает обширными площадями контакта с поверхностью трубопровода. Несмотря на плотное заполнение каждого мешка грунтом, "сборивания" нижней полосы 3 и отсутствия в ней растягивающей нагрузки не происходит, поскольку...

Номер патента: 1807283

Опубликовано: 07.04.1993

Автор: Царенко

МПК: F16L 3/00

Метки: подвеска

...выполнены одной толщины из заготовки в виде полосы с одинаковыми гофрами. Радиус кривизны гофр равен толщине заготовки,На фиг. 1 показан общий вид установки трубы на подвеске; на фиг.- поперечное сечение хомута (кронштейна, хвостовика); на фиг. 3 - поперечное сечение хомута (кронштейна) в месте установки крепежа (крепеж условно не показан).Хомут 1 с кронштейном 2 охватывают трубу 3 по периметру вместе с предохранительной прокладкой 4 и стягиваются болтами 5 с гайками 6, При помощи хвостовиков 7 кронштейны Привариваются к корпуснконструкции 8.Кронштейны 2 и хвоодинаковый с хомутамиПрофиль. Гофры имеют р равныи(или порядка) толщине д заготовки, э хвостовики 7 выполнены иэ отходов, образующихся пр ф изготовлении кронштейнов 2 и хомутов...

Номер патента: 1807284

Опубликовано: 07.04.1993

Авторы: Габричидзе, Зерекидзе, Элиава

МПК: F16L 3/18

Метки: опора, свободноподвижная, трубопровода

...Неподвижс диаметрально ыми вырезами и ским выступом, на ый подшипник, На а промежуточная лена опорная плиечного перемещеительного ролика, ечайках промежуил,опорная плита 10 своей полуобечайкой 11,Сверху опорная плита 10 имеет на поверхности цилиндрическую расточку 12 с осью,расположенной в вертикальной плоскостипо оси трубопровода 13, а ролик 14 размещен в этой расточке, поддерживая ползун15 в полуобечайке 16 с образованием зазораа, где расположена упругая прокладка 17.Антифрикционный слой верхней полуобечайки 18 полэуна 15 выполнен в виде,набора роликовых кареток 19,Свободноподвижная опора трубопровода работает следующим образом,При колебании температуры криволинейный трубопровод испытывает деформацию, в результате которой...

Номер патента: 1807285

Опубликовано: 07.04.1993

Авторы: Быстряков, Марков, Хейфец

МПК: F16L 27/12

Метки: компенсатор-ловушка, телескопический, трещин, трубный

...герметизации между 1 и 3 и обеспечивает телескопическое взаимное сближение патрубков 1 под воздействием удлиняющегося трубопровода. Описанный эффект предохраняет трубопровод от потери устойчивости и сводит к минимуму эксплуатационные напряжения,Охлаждение компенсатора обжимает с дополнительным натягом патрубки 1 внутри соединительной части, препятствуя выводу 1 из зазора между трубами 2 и 3,Фиг, 3 - в зависимости от температурной деформации герметизация компенсатора осуществляется прижатием патрубков 1 соответственно при нагреве к наружной трубе 2, при охлаждении к внутренней трубе 3.Фиг, 4 - способ сборки конструкции обеспечивает герметичность между патрубками 1 и трубой 3 при любой эксплуатационной температуре,В качестве примера...

Номер патента: 1807286

Опубликовано: 07.04.1993

Авторы: Боков, Гамаюнов, Пронин

МПК: F16L 37/02

Метки: быстроразъемное, соединение, трубопроводов

...герметизации и долговечности,Нэ фиг. 1 изображен общий вид устройства в открытом состоянии; на фиг. 2 - то же, в закрытом состоянии,Быстрорэзъемное соединение трубопроводов содержит штырь 1. установленный в цилиндрическом отверстии 2 корпуса 3. Вдоль оси штыря 1 выполнено отверстие 4, соединенное с четырьмя радиальными проходами 5, по обе стороны от которых выполэлем штыр Масл хнос го вы Два выпо от вн тельн ми в цили вые отверстия для да рабочей среды, а наружной поверта, в стенке которо- смазочные каналы, ьца установлены в наружной стороны го колец дополниыре между кольцаналов выполнены ые проточки, обраоверхностью элеые через каналы сточкой 12 и торцовой частью корпуса 3 со стороны установки штыря 1 больше расстояния между...

Номер патента: 1807287

Опубликовано: 07.04.1993

Авторы: Матвиевский, Фомичева

МПК: F16L 37/24

Метки: быстроразъемное, соединение

...иускорение операции соединения.На чертеже показан общий вид устрой,ства, соединяющего две трубы различныхдиаметров.Быстроразьемное соединение содержит втулку 1 с внутренними коническимиповерхностями 2 и 3 с установленными в нихсоединяемыми трубами 4 и 5, наружные поверхности которых охватывают прижимы в. видерычагов с эксцентриками 6 и 7,Устройство работает следующим обраяемые трубы 4 и 5 вводятся контакта их концов с кониче(54) БЫСТРОРАЗЪЕМНОЕ СОЕ (57) Сущность изобретения: втулка размещена на концах с труб. Внутренняя поверхность полнена конической. Прижимь хомутов выполнены в виде ры центриками, 1 ил,ми поверхностями 2 и 3. В зону. этих контактов на наружной поверхности втулки 1 устанавливаются прижимы 6 и 7, с помощью их эксцентриков...

Номер патента: 1807288

Опубликовано: 07.04.1993

Авторы: Заринский, Майоров

МПК: F16L 51/02

Метки: компенсатор, трубопроводов

...давления, т.к.герметизирующий элемент 4 под воздействием давления в обоих случаях опирается наповерхность обечаек 2 и 3, цто повышаетнадежность устройства.Секции пазов 7 нарухсной обецайки 2могут быть смещены относительно секцийпазов 8 внутренней обецайки 3 (см, фиг. 2),что обеспечивает дополнительное подкрепление герметизирующего элемента 4, снижение напряжений в нем и его заделке, чтое55 эластичная оболочка размещена в зазоремежду обечайками,2. Компенсатор поп.1,отличающийс я тем, что ряды пазов, находящихся в противолежащих секциях основной и дополнительной обецаекрасположены напараллельных винтовых линиях,3, Компенсатор по и, 1, о т л и ч а ю щ и йс я тем, цто ряды пазов, находящихся впротиволежащих секциях основной и...

Номер патента: 1807289

Опубликовано: 07.04.1993

Автор: Кушнир

МПК: F16L 55/18

Метки: замены, коллекторов, трубных, трубопроводов

...ремонтно-механических мастерских изготавливают новый коллектор.. Заготовку выставляют согласно высотных отметок 13 - 14, На заготовке рулеткой отмечают оси патрубков 3-12 и вырезают отверстия в коллекторе с учетом найденных ранее горизонтальных отметок. Заготавливают патрубки длиной, равной расстоянию от поверхности коллектора до линий отреза Т 1 - Т 2 и Тз - Т 4 с припуском 20 ммПроизводят предварительную сбОрку патрубков согласно эскизных размеров и отметок, выполняя электросварочную прихватку. Перед конечной электросваркой проверяют линейные размеры и высотные отметки и выполняют окончательную приварку патрубков,Для обеспечения точной подгонки нового коллектора производят операции с помощью теодолита, нивелира и раздвижной линейки...

Номер патента: 1807290

Опубликовано: 07.04.1993

Авторы: Москаленко, Павлов

МПК: F16L 59/06

Метки: вакуумной, изоляцией, трубопровод

...сечения, выполненных из упругого материала и обнимающих торцовые стенки корпуса 2.Конструкция вакуумной изоляции исключает необходимость расположения внутри изоляционного слоя средств поддержания вакуума, которые расположе(57) Сущность изобретения: корпус с женным пространством установлен ально трубопроводу и упл относительно него. Корпус выполнен ляцион ного материала, уплотнения. - эакрепленных на трубопроводе ст колец омегообразного сечения, вып ных из упругого материала и обжим торцовые стенки корпуса. Средства и живания вакуума состоят из располо го на корпусе патрубка с обр клапаном и заглушкой. 2 ил ны на патрубке корпуса 2, Кроме того, конструкция позволяет унифицировать узел изоляции уплотнениями концов секций, которые...

Номер патента: 1807291

Опубликовано: 07.04.1993

Авторы: Благовещенский, Кинкладзе

МПК: F16L 59/14

Метки: изоляции, ленточной, нанесения, трубопровод

...ленты, и толщиной, длины игл. Ось ролика с пл чески изолирована.от кор ия: оси шпули и плены на корпусе. о ему-установлена иглами, прикрепперпендикулярно ины, обращенной кладка иэ диэлекмеющая сквозные пропущены иглы. иной, равной шине превышающей астиной электрипуса, 1 ил,11 и имеет пружинный замок 12. Для эффективности и стабильности разряда поверхность пластины 8, обращенная к ролику 6, снабжена накладкой 13 из диэлектрического материала, Накладка 13 имеет сквозные отверстия 14 под иглы 9, ее длина равна ф ширине изоляционной ленты, а толщина не СО превышает длины игл. С)Разматываясь в процессе работы машины с рулона 3, изоляционная лента электризуется обеими сторонами 4 и 5; липкая сторона 4 ленты приобретает положительный заряд, а...

Номер патента: 1808064

Опубликовано: 07.04.1993

Авторы: Стрижаков, Сухочев

МПК: F16L 13/14

Метки: соединения, трубопроводов

...труб 5,6, подвергают деформации раздачи по внутреннему диаметру на 6-9 ф при температуре ниже температуры фазового превращения сплава. Фиксирующие кольца 3,4 и деформируемую муфту 1 одевают на концы соединяемых муфт 5,6 (фиг. 2), Затем трубы с элементами соединения, находящимися на них, надвигают на проставку 2 до упора и устанавливают муфту 1 по центру соединения (фиг. 3).РазЬгревают муфту 1 до температуры, выше температуры фазового превращения, В процессе нагрева муфта восстанавливает геометрические размеры и пластически деформирует концы труб до упора в про ставку 2, Кольцевые выступы 7 проставки внедряются в тела соединяемых труб 5,6, образуя неразьемное герметичное соединение. В таком положении на муфту надвигают с усилием...

Номер патента: 1808065

Опубликовано: 07.04.1993

Автор: Альбрехт

МПК: F16L 37/28

Метки: муфта, напорных, предохранительная, трубопроводов, штекерная

...запорный орган 8 законтрить в отверстии б, В круглой части 26, кроме того, можно увидеть продольное отверстие 20, которое простирается приблизительно под углом 90 по отношению к оси отверстия 6.Это продольное отверстие 20 переходит в несколько большее отверстие 17 в корпусе 4, которое служит в качестве приемного отверстия для штекера в запорном положении запорного органа 8. Круглая часть 26 корпуса 4 параллельно к радиальной плоскости отверстия 17 выполнена ровной. На противоположной стороне круглая часть 26 корпуса 4 также выполнена ровной. Благодаря этим ровным участкам муфтовую коробку с помощью гаечного ключа можно навинтить на трубчатый ниппель, Внутри круглой части 26корпуса 4 имеется, кроме того, глухое отверстие 29, которое...

Номер патента: 1808066

Опубликовано: 07.04.1993

Автор: Калаев

МПК: F16L 55/045

Метки: гашения, гидроудара

...10,При возникновении прямого гидроудара, распространя 1 ощегося по направлениюстрелки 24, волна повцшенного давления наего фронте закрцвает поворотные заслонки 415 и 16 запорного элемента 12 (закрытоеположение показано пунктиром на фиг. 5),преодолевая сопротивление пружины 17,удерживающей упомянутые заслонки в открытом состоянии. Повышенное давление в 5отсеченной зоне гасится деформацией оболочек 4 основной демпфирующей секции 1,заполненных сжатым газом под давлением,равным гидростэтическому давлению в потоке. Одновременно в зоне за клапаннымузлом 10 происходит движение жидкости поинерции, сопровождающееся снижениемдавления. При этом происходит деформация (расширение) оболочек 23 дополнительной демпфирующей секции 7,компенсирующее...

Номер патента: 1808067

Опубликовано: 07.04.1993

Автор: Топорков

МПК: F16L 59/06

Метки: пакет, слойно-газовой, теплоизоляции

...газа, может иметь место при неутепленном торце пакета, доступном воздействию внешнего холодного воздуха, 10Местное уширение полосовой дополнительной мембраны может иметь место в углах пакета, как показано на Фиг. 1; при наличии дополнительной зоны охлаждения от теплоизолированных кронштейнов; несу щих пакет слойно-газовой теплоизоляции.Перепады температур на газовых слояха) в зоне теплопередачи через воздушные слои1 нар. = 30 - 1,72 = 28,28 С 20цмембраны 30 "жмем. = 30+ 14,12 = 44,12 "тзмем. =44,12-14,4=58,52"т 4 мем, = 58,52 + 14,8 = 73,32 ": жмем. = 73,32 + 15,08 " 88,4 " 2516 мем, = 88,4+ 15,4 = 103,8"1 воздуха уст-ки =103,8+4,56-108,36"б) в зоне теплопередачи у опорных конструкций1 нар. = 28,28 оС, 3011 мем. -10,14+ 28,28 = 38,42 "12...

Номер патента: 1808105

Опубликовано: 07.04.1993

Авторы: Вольский, Лузгачев, Мордвинников

МПК: F16B 2/16, F16L 37/22

Метки: агрегат, быстроразъемный

...пневмоприводом 17.,Пневмопривод 17 образует совместно суплотнением 18 пневмополость 19 открытия, а совместно с уплотнением 20 пневмополость 21 закрытия. В пневмоприводе 17выполнен дроссель 22, позволяющий запитать пневмополость 19, Корпус 23 запорного элемента снабжен штуцером 24 подачиуправляющего давления, в котором такжеустановлен защитный дроссель 25, штуцером 26 сброса управляющего давления, соединенным с нормально закрытымпироклапаном (ПК) 27. ПК 27 посредствомтрубопровода 28 и каналов 29 в колодке 2сообщается с полостями 9 втягивания.Суммарный объем полостей 9, трубопровода 28 и каналов 29 не менее чем в 2раза превышает объем пневмополости 21закрытия,БРА работает следующим образом.На этапах. когда проводятся...

Номер патента: 1808724

Опубликовано: 15.04.1993

Автор: Кузнецов

МПК: B29C 63/30, F16L 58/02

Метки: агрегат, внутренней, защиты, поверхности, трубопроводов

...чтобы иметь возможность заправить пленку в зазор между валками тянущего устройства б, показанного на фиг,2, без остановки процесса получения пленки на пленочной линии, Полукруглые выточки 17 обеих валков тянущего устройства, закрываются резиновыми кольцами 21.Приспособление для транспортирования рукава внутри трубопровода, фиг,5, вдвигается в трубопровод после того, как конец плоской пленки будет протянут через прорезь 12 в диафрагме 10 и прокладке 11, зажат в хомутах 14, которые с пленкой будут установлены в кронштейнах 13,После закрепления конца пленки в приспособлении для транспортирования рукава пленки оно вдвигается внутрь трубопровода, отверстие которого после этого закрывается съемной заглушкой 31, состоящей из двух частей,...

Номер патента: 1809225

Опубликовано: 15.04.1993

Авторы: Вислобицкий, Жирный, Рекошетов, Стасьев, Сумароков

МПК: F16L 1/06

Метки: балластировки, трубопровода

...минерального грунта внутри контейнера, На фиг.2 показано положение трубопровода 2 в этом состоянии.Устойчивость равновесия утяжелителя на трубопровод достигается, когда его центр тяжести располагается ниже оси трубопровода, В этом состоянии смещение под действием опрокидывающего момента центра тяжести минерального грунта 4 от вертикали, проходящей через ось трубопровода 2, создает момент, противодействующий опрокидывающему, и, соответственно, восстанавливающий положение контейнера 3 на трубопроводе 2, Величина восстанавливающего момента тем выше, чем больше отклонение центра тяжести минерального грунта от указанной вертикали, В результате этого восстатавливающий момент нейтрализует действие опрокидывающего момента, что обеспечивает...

Номер патента: 1809226

Опубликовано: 15.04.1993

Авторы: Вислобицкий, Желудков, Рекошетов, Стасьев, Сумароков

МПК: F16L 1/06

Метки: закрепления, трубопровода

...3. Частично загружая армирующие маты от собственного веса после контакта шипов 6 со сложенными в складку краями мягких полотнищ 3, продавливают последние ши пами, после чего, продолжая опускать противоположные концы брусьев, укладывают армирующие маты на мягкие полотнища 3, Траншею 2 заполняют грунтом засыпки 7 до образования поверхнг,тного валика, Грунт 15 для заполнения траншеи забирают из отвала, насыпанного при рытье траншеи, перемещая его с помощью бульдозера.Заявляемое устройство работает следующим образом. 20В случае обводнения траншеи 2 трубопровод 1 испытывает действие выталкивающей силы, которая вызывает некоторое смещение трубопровода вверх, Вместе с трубопроводом 1 поднимаются также участ ки мягких полотнищ 3,...

Номер патента: 1809227

Опубликовано: 15.04.1993

Авторы: Ионин, Ничевилов, Скворцов

МПК: F16L 1/06

Метки: закрепления, траншее, трубопровода

...Выступы 9, выполненные на углах противолежащих гребенке, размещены попарно в боковых пазах 10 пластины, образованных по ее коротким сторонам,После монтажа устройства в траншее 1 на трубопроводе 3 и нагружения грузами или грунтом верхней пары плит 4 происходит.сближение верхних и нижних шарниров 8, образованных соответствующими пазами 7 и выступами 6 сопрягаемых элементов, При этом противоположные гребенкам стороны плит 4 и 5 расходятся и передают распорнце реакции на боковые плиты 2, Выступы 6 и пазы 7 гребенок обеспечивают целостность шарниров 8 и исключают возможность взаимного смещения плит 4 в осевом направлении, Выступы 9 плит верхней 4 и нижней 5 пар размещенные в пазах 10 , боковых плит 2, взаимодействуют с ними и, исключают...
