Номер патента: 781485

Опубликовано: 23.11.1980

Автор: Щукин

МПК: F16L 59/00

Метки: защиты, объектов, тепловой

...фильтр 10, закрепленный кольцом 11, устновленным в стакане на резьбе. Блоки изоляции с внутренней (горячей) стороны защищены облицовкой 12, закрепленной на стаканах. На облицовке выполнены . термокомпенсаторы 13, в стенке шпильки - проходные отверстия 14, а в дне стакана - проходные отверстия 15.Монтаж устройства осуществляется следующим образом.Предварительно собирают блоки 1 изоляции, например из высокоглиноземистой, ваты В 1 В. Маты изготавливают.принятых размеров с отверстиями . под шпильки 4, затем устанавливают Зф шпильки 4 со стаканами 9 и на них закрепляют металлическую облицовку 12. При монтаже устройства блок 1 при- З 5 ставляют к оболочке 2 таким образом, чтобы основания шпилек 4 расположились над обоймами 3, при этом...

Номер патента: 781486

Опубликовано: 23.11.1980

Авторы: Адигамов, Седин

МПК: F16L 59/06, F16L 59/065, F16L 59/14 ...

Метки: вакуума, создания, теплоизоляции, типа, труба, трубе, трубопроводов

...жидкостей и газа прй высоких положительных температурых и в области температур выше189,3 С. Кроме того, применение0известного способа получения вакуума усложняет технологию изготовления трубопроводов типа "труба в трубе" и требует значительных затрат.Цель изобретения - упрощение технологии и расширение области применения.Эта цель достигается тем, что в качестве заполнителя используют вещество с температурой плавления выше температуры транспортируемой среды, а охлаждают заполнитель до перехода его в твердое агрегатное состояние.Тираж 1095Государственногоделам изобретенийМосква, Ж, Рауш Подпйсноомитета СССРоткрытийкая наб., д. 4/5 4 е ш ш Юш е 4 Е тент", г. Ужгород, ул. Проектная лиал П На чертеже представлено устройство дЛя...

Номер патента: 785562

Опубликовано: 07.12.1980

Авторы: Беляев, Бурлов, Погорельский

МПК: F15D 1/02, F16L 55/00

Метки: снижения, трения, трубопроводах, шлангах

...частотой вибрации, вход которого соединен с устройством измерения технологического параметра, а выход - с вибратором.На чертеже изображено устройство для снижения трения в трубопроводах и шлангах.Устройство содержит подводящий 1 и отводящий 2 трубопроводы. В линии укаэанных трубопроводов установлен пустотелый корпус 3, внутри которого ра:положен вибратор 4. Виброшток 5 влбратора выведен в отсек б с входным 7 и выходным 8 патрубками для транспортируемой жидкости. На виброштоке 5 расположен поршень 9,Устройство снабжено блоком 10 управления частотой вибрации . Вход блока 10 соединен с устройством 11 иэмерения технологического параметра Выход блока 19 управления частотой вибрации соединены с вибратором 4.785562 Устройство работает...

Номер патента: 785583

Опубликовано: 07.12.1980

Авторы: Возный, Гордиенко, Любченко, Пирожников, Слободян, Хрипунов, Ционский

МПК: F16L 9/08

Метки: виброгидропрессованная, железобетонная, напорная, труба

...разрез . А-А фиг.1.Труба состоит из зашитного слоя 1 под которым находится сердечник 2 с витками спирального каркаса 3 и продольной арматурой 4. На поверхности трубы расположен буртик 5, снабженный по пвриметру стальными армирующнми элементами.6, выполненными в виде швеллеров с Г-образными анкерами и соединенными со спиральным каркасом. Г-образные анкеры могут быть расположены навстречу друг другу Положительный эффект при применении трубы описываемой конструкции выражается в получении изделий с высоко- прочным армируемым буртиком. Отсутствие на трубе буртика или его части исключает сборку водовода с использованием резиновых уплотнительных колец, что приводит к значительным трудозатратам или к отбраковке трубы. Формула изобретения...

Номер патента: 785584

Опубликовано: 07.12.1980

Авторы: Булычев, Васильев, Хазов

МПК: F16L 23/02

Метки: соединение, фланцевое

...достигнуть наибольшей жесткости соединения, ограничивая применение фланцевых соединений для стыкования секций большого диаметра, так как при увеличении диаметров стыкуемых фланцев резко увеличивается усилие затяжки затвора для обеспечения необходимой плотности. Кроме того, при затяжке ленточного хомута усилие прижатня ленточного хомута к колодкам переходит от тангенциального к нормальному в точке диаметрально противоположной затвору.1(елью изобретения является повышение надежности фланцевых соединений.Указанная цель достигается тем, что в хомуте выполнены каналы, заканчивающиеся на поверхности контакта с фланцами желобами.На чертеже изображено фланцевое соединение в разрезе, которое состоит из стыкуемых секций 1, снабженных...

Номер патента: 785585

Опубликовано: 07.12.1980

Авторы: Гончаренко, Константинов, Крайзингер, Старов, Стремовский

МПК: F16L 37/12

Метки: быстроразъемное, соединение, фланцевое

.... 3 - сеЧение Б-Бфиг . 1; на фиг, 4 - схема работы оысроразъемного соединения.Быстроразъемное фланцевое соединение состоит из двух фланцев 1 и 2,установленных на концах стыкуемыхтрубопроводов 3, 4. На трубопроводе4 установлены опоры 5, в осях б которв:х устанавливается параллелограммныйчетырехзвенник 7, состоящий из двухпараллельных рычагов соединенных рычагом 8Рычаги соединены с привод м перемещения 9 при помощи тяг 10, 11 итраверсы 12 и снабжены шарнирнымизахватами 13, имеющими ограниченнуюпазом Г угловую возможность перемещения (50Устройство работает следующим образом. При стыковке фланцев 1 и 2 захваты 13, установленные на неподвижном трубопроводе 4, находятся в раскрытом положении .При сближении трубопроводов 3 и 4 и наличии...

Номер патента: 787768

Опубликовано: 15.12.1980

Авторы: Грунте, Дзенис, Калнин, Лоц, Метра, Рейхманис, Янсонс

МПК: F16L 58/02

Метки: защитного, нанесения, покрытия, продольными, сварными, трубы, швами

...термопласттруба. Формула изобретени го покрыти ыми швами пособ нанесения защит рубы с продольными сва Изобретение относится к области предохранения труб от коррозии, а именно к нанесению защитного ылимерного покрытия на металлические трубы разного диаметра с продольными сварными швами.Известны способы нанесения покрытия на трубы методом спиральной намотки 1.Известен также способ наружной облицовки стальных труб с выступающим продольным швом полимерной пленкой, наматываемой в расплавленном состоянии внахлест вместе с клейкой лентой на нагретую вращаемую и смещаемую в осевом направлении трубу. Непосредственно перед намоткой на шов периодически накладывается прослойка из термопласта длиной, соответствующей осевому перемещению трубы...

Номер патента: 791265

Опубликовано: 23.12.1980

Авторы: Альберто, Джорджо

МПК: F16L 1/028

Метки: кран-трубоукладчик

...4 и канатно-гидравлическим приводом управления ими и подвешенными к их оголовкам полиспастами 5 и 6, один из которых на 0 нижнем конце снабжен грузовыМ крюком 7, а другой - устройством связи базовой машины 1 с якорной 2. Это устройство выполнено в виде дополнительного грузового крюка 8 и взаимодействующей с ним монтажной петли 9, размещен-ф ных соответственно на базовой и якорной машинах. Канатно-гидравлический привод управления стрелами и вертикальными полиспастами выполнен разделенным на две однотипные системы,каж дая из которых имеет силовой цилиндр 10, размещенный между гусеничным шасси и оголовком стрелы, и установленной на гусеничном шасси лебедки 11 с канатом 12, проведенным к полиспасту 25 через его блок 13, подвешенный к...

Номер патента: 792018

Опубликовано: 30.12.1980

Авторы: Ганиев, Низамов, Синев, Степанова

МПК: F16L 55/04

Метки: гашения, криогенном, пульсаций, трубопроводе

...лвллетсл повышение эффективности функционирования.Указапал цегь Постигаетсл тем, чтоустройство снабжено трубкаи, размецепными внутри трубспрсвоца ца его продольной Оси и ссобц.цп 11 м,1 с колле;тором под.вода дегипфируо пего потока, причем пер 2вое сечение с трубками расположено нарасстоянии бс 3 от цасоса, а каждое последуопес ца расстсяци иГЯ от предт,дущего, где с 3 - диаметр трубопровода,еже изображе общий вид. тво содержит среды трубки цей среды, клчерйств но пре ае мое сро 1 деми к оллек2, истоапац 4,тро чник 3насос 5 фирую деми,трубо Усшеиирую ЦУ 11 об,.,Овотрой бра с раоотае ледующи В труоопровод 8, залоги генной жидкостью, цз исто клапан 4, коллектор 1 и т ется демпфирующий поток, чего изменяется распредел жидкости. в...

Номер патента: 794285

Опубликовано: 07.01.1981

Автор: Гофштейн

МПК: F16L 3/24

Метки: подвеска

...а ый шарпертизе кл. 1. 161. 24 - 20,Изобретение относится к машиностроению, а именно к подвескам, используемымпреимущественно для длинномерных изделий, например труб, рельсов и других предметов.Известна подвеска, содержащая ригельи щеки, обеспечивающие захват длинномерного изделия (1.Известна также подвеска, преимущественно, для длинномерных изделий, содержащая ригель и щеки с захватами 21.Однако и эти подвески не обеспечиваютнадежной фиксации изделий в заданномположении,Цель изобретения - повышение надежности фиксации.Для этого захваты на щеках выполненынавстречу друг другу, причем на щеках образованы изгибы, направленные в противоположные стороны, а на ригеле установленрегулируемый шарнирный фиксатор.На чертеже изображена...

Номер патента: 794286

Опубликовано: 07.01.1981

Авторы: Бирюков, Захаров, Скиба, Федин, Фомин

МПК: F16L 59/14

Метки: изоляции, праймированияи, трубопроводов

...(не показан), очистной 4 и изолировочный 5 роторы, закрепленные на опорах 6 - 8. На опорах 9, установленных на концах ра мы 2, размещены соосно очистному и изолировочному роторам входные 10, центрирующие 11 и выходные 12 ролики, Очистной ротор установлен на катках 13, 14 между опорами 6 и 7 и во вращение приводится з 0 черсз зубчатую шестерню 15 и редуктор 163электродвигателем 17. Изолировочный ротор установлен на катках 18 опоры 8 и приводится во вращение через зубчатую шестерню 19 и редуктор 20 электродвигателем 21. На изолировочном роторе шарнирно закреплены штанги со шпулями 22 с изоляционным материалом для покрытия трубопровода 23.Устройство работает следующим образом.Вдоль уложенного на землю трубопровода 23 перемещается...

Номер патента: 796591

Опубликовано: 15.01.1981

Авторы: Караульнов, Марченко, Стороженко

МПК: F16L 3/11, F16L 3/20

Метки: подвеска, трубопровода

...компенсаторы, агибкая связь пропущена последовательно через проушины внутренних опорных и наружных силовых колец.На чертеже изображена предложеннаяконструкция подвески трубопровода.Подвеска трубопровода состОит из15 наружных силовых колец 1, соединенныхмежду собой по периметру компенсаторами 2, внутренних опорных колец 3,по которым уложен трубопровод 4,и гибкого элемента 5 связи, проходя 20 щего через проушины 6.Подвеска трубопровода работаетследующим образом.В исходном положении трубопровод4 лежит подвешенным в опорных коль-.25 цах 3 гибким элементом 5 связи, например канатом, проходящим через про"ушины 6 в опорных кольцах 3 и в наружных силовых контактах 1,В случае осадки грунта, например,30 на подработке, вместе с грунтом ос796591...

Номер патента: 796605

Опубликовано: 15.01.1981

Авторы: Герштейн, Крупкин, Ратнер

МПК: F16L 1/00

Метки: водоема, надно, трубопровода, укладки

...которой не меньше максимального перемещения свободного конца трубопровода при изгибе последнего.На чертеже схематически изображен изгибаемый в водоеме трубопровод.В соответствии со способом укладки трубопровода на дно водоема работы выполняют в следующей последовательности.Размещают трубопровод 1 на плаву (показано пунктиром) между береговыми ,точками (якорями) 2 и 3 над осью укладки, прикрепляют трубопровод практически нерастяжимым элементом 4 к одной из береговых точек 2 и упругой связью 5 к другой береговой точке 3,796605 Формула изобретения Составитель Р. ХлудоваТехред Н, Лия Корректор Н. Бабинец Редактор А, Наурсков Заказ 9751/55 Тираж 1015 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,...

Номер патента: 796606

Опубликовано: 15.01.1981

Авторы: Богаенко, Подвальный, Потапов, Раткевич

МПК: F16L 1/028

Метки: гибкоготрубопровода, грунте, предотвращенияовализации

...формы, каждый из которых выполнен в виде слоя засыпки материалом, имеющим высокие модуль упругости и объемный вес, с шириной и толщиной не менее 1,0 и 0,2 диаметра трубопровода. Ограничители могут быть образованы, например, лентами плит. Устанавливают их следующим образом. Укладывают трубопровод 1, засыпают его с трамбованием до боковой образующей .трубопровода грунтовой массой 3, засыпают с трамбованием или укладывают слой линейных ограничителей 2 по сторонам трубопровода, следя за796606 Формула изобретения аКорректор Н, Баби оставитель ехред Т, Г Хлудчка Редактор А. Наурско ж 1015ного коений иРаушск Подписнотета СССРкрытийнаб д, 4/5 лиал ППП "Патент", г. Ужгород, ул, Проектная,сохранением им цилиндрической формы,и...

Номер патента: 796607

Опубликовано: 15.01.1981

Автор: Чумаков

МПК: F16L 1/028

Метки: грунтахс, ледяным, покровом, преимущественно, прокладки, торфяных, трубопровода

...изобретения - облегчение задавливания трубопровода. 25Поставленная цель достигается тем, что перед выкладкой трубопровода по оси прорези по ней выкладывают связанные между собой клинообразные элементы, а трубопровод вкладывают на эти элементы и связывают с ними. Кроме того, в качестве клинообразных элементов используют монолитные железобетонные блоки - для ликвидации плавучести задавленного в грунт трубопровода.сСпособ прокладки трубопровода, преимущественно в торфяных грунтах с ледяным покровом, заключается в разрушении и удалении ледяного покрова, образовании прорези из монолитных железобетонных клинообразных элементов с погружением острия каждого блока в прорезь, связывании их между собой, укладке на клинообразные элементы...

Номер патента: 796608

Опубликовано: 15.01.1981

Автор: Чумаков

МПК: F16L 1/00

Метки: балластировкитрубопровода, обводненныхгрунтах

...грунтах, включающее последовательный набор скреп 796608ленных с трубопроводом 1 и размещенных под ним утяжелителей. 2, Крепление осу- ществлено хомутами 3. Утяжелители выполнены в виде плит с продольным внутренним каналом и отходящими от него вниз отверстиями 4 и шарнирно соединены между собой с образованием общего канала 5, в котором размещен протягиваемый по каналу и подающий под напором воду гибкий водовод 6, имеющий пару заглушек 7 и 8 канала 5 для образования в нем заполненной водой подвижной камеры. Заглушка 7 закреплена на конце водовода 6, а заглушка 8 посредством троса 9 соединена с этим концом и отстоит от него на расстоянии, равном расчетной длине А изгибаемого участка трубопровода.Устройство работает следующим...

Номер патента: 796609

Опубликовано: 15.01.1981

Автор: Чумаков

МПК: F16L 1/026, F16L 1/028

Метки: грунтах, прокладки, просадочных, пучинистых, трубопроводав

...1, размещении эаглубленных в дно тран 796609Формула изобретения 2. Способ по п. 1, о т л и ч а ющ и й с я тем, что продольные пазухиустраивают установкой щитов с образованием суммарного объема, большего объема гидрофобной массы,3. Способ, по п, 1, о т л и ч аю щ и й с я тем, что пазухи сообщают с атмосферой.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР(прототип) . шеи грунтоцементных опорных массивов2, покрытия трубопровода 3 слоем застывающей при нормальной температуре окружающей среды гидрофобной мас- сы 4, например битума, укладке на опорные массивы 2 трубопровода 3, устройства в зоне проекциитрубопровода на дно траншеи продольных пазух 5 для сбора. гидрофобной массы 4 путем установки...

Номер патента: 796610

Опубликовано: 15.01.1981

Автор: Медведев

МПК: F16L 9/08

Метки: железобетонная, труба

...навитой пружины и расположена соосно арматуры цилиндрического участка, причем раструб и втулочная части выполненьГ измелкозернистого бетона,На чертеже представлена железобе 10 тонная труба, диаметральный разрез.Железобетонная труба содержитраструб 1, промежуточный цилиндричес.кий участок 2, втулочную часть 3 сфланцем 4 и арматуру раструба, выпол.15 ненную в виде воронки 5 с ребрами жесткости 6 и спиралью 7, навитой нанее, установленными автономно по отно.шению к арматуре 8 цилиндрическогоучастка и втулочной части.20 Втулочная часть 3, промежуточныйцилиндрический участок 2 и частьраструба снабжены арматурой 8, состоящей иэ сердечника, выполненногов виде спирально-шовного цилиндра25 из стали и предварительно напряженной спирали иэ...

Номер патента: 796611

Опубликовано: 15.01.1981

Автор: Баландин

МПК: F16L 17/06

Метки: соединение, трубопроводов

...для регулирования длины муфтой 13, имеющей правую и левую резьбу. Шарниры имеют две степени свободы и выполнены из сферических подшипников 14 н осей 15, или иэ двух взаимно перпендикулярных осей. Количество тяг 11 и место их распо" ложения определяется условием применения, прочностью, удобством установ796611 формула изобретения Составитель А, Старикова Техред Т. Наточка КорректБабине актор Т. Веселова 1015ого комитета СССРний и открытийРаушская наб., д. 4 Подписи Заказ 9151/5 Тир Государстве елам иэобре осква, ЖИИ 1130 лиал ППП "Патент", г. ужгород, ул, Проектная ки, соображениями надежности, резервирования.Сборку соединения осуществляют следующим образом.В канавку, образованную Фланцами 3 и 4 устанавливают манжету 5 с пружи...

Номер патента: 796612

Опубликовано: 15.01.1981

Авторы: Златин, Киселев, Китков, Майнич, Маскиль, Ремжин, Слепнев

МПК: F16L 35/00

Метки: защитное, соединениятрубопроводов

...фиг.3 съемный ограничитель хода,вид сбоку.Защитное приспособление для трубопроводов 1, снабженных фланцами 2, содержит разъемные накладки 3 со съемными ограничителями хода, выполненными в виде стержней 4 по форме сдвоенного "ласточкина хвоста" с торцовым опорным приливом 5. На разъемных накладках выполнены дросселирующие окна, б и трапецеидальные пазы 7.Работа защитного приспособления для трубопроводов состоит в следующем.При разрыве трубопроводов 1,который наиболее вероятен в зоне сварного соединения, фланцы 2 препятствуют движению трубопровода 1 и раскрытию места разрыва. Возникающие в трубопроводе 1 усилия воспринимаются разъемными накладками 3 беэ передачи их на конструкции. Благодаря истечению теплоносителя через дросселирующие...

Номер патента: 796613

Опубликовано: 15.01.1981

Автор: Стеценко

МПК: F16L 37/22

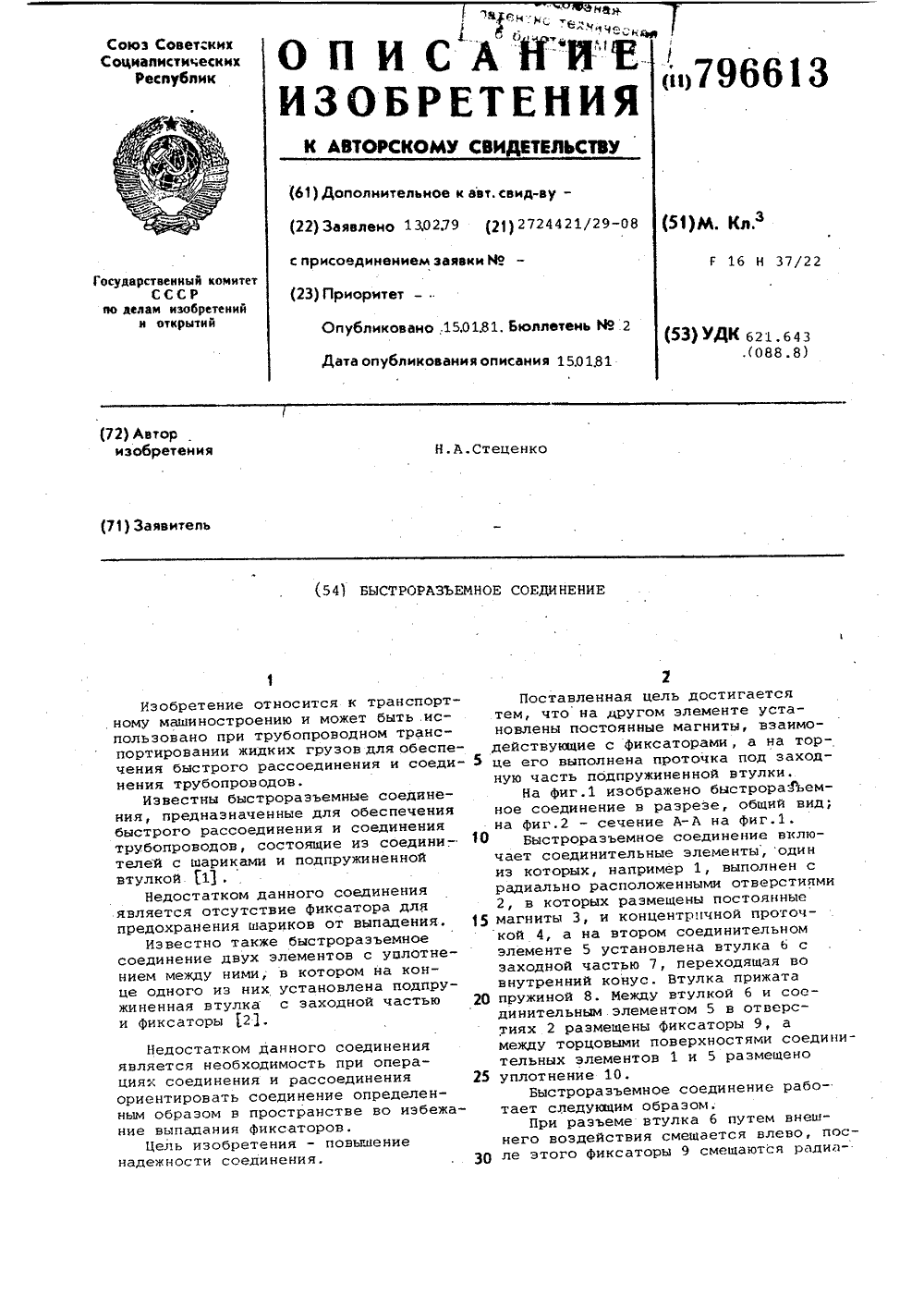

Метки: быстроразъемное, соединение

...и концентрпчной проточкой 4, а на втором соединительномэлементе 5 установлена втулка 6 сзаходной частью 7, переходящая вовнутренний конус. Втулка прижата 20 пружиной 8. Между втулкой 6 и сосдинительным.элементом 5 в отверстиях 2 размещены фиксаторы 9, амежду торцовыми поверхностями соединительных элементов 1 и 5 размещено 25 уплотнение 10.Быстроразъемное соединение работает следующим образом.При разъеме втулка 6 путем внешнего воздействия смещается влево, пос ле этого фиксаторы 9 смещаются радиа796613 Формула изобретения Фиг. 1 ВПИИПИ 8 аказ 9751/55 Тира", 1015 Подписное Филиал ППП "1 атент",. ужгород, ул. Проектная, 4 льио от оси к постоянным магнитам 3,в результате чего соединительный элемент 1 свободно отделяется от соединительного...

Номер патента: 796614

Опубликовано: 15.01.1981

Автор: Суханов

МПК: F16L 55/02

Метки: гаситель, давления, пульсаций

...образуют плоскую волну, которая, падая на изогну- тую поверхность дефлекторов 1, установленных в дросселирунюаем отверстии ЗО 1: д;.:;.",. в2 диафрагмы 3, претерпевает много,кратные отражения. При этом происходит рассеяние энергии волны на тепло, выделяющееся при соударении частиц газа о стенки профилей и трубы, и на перераспределение мгновенной скорости частиц газа и давления за счет дифракции. Кроме того, образование вихревого слоя у поверхности дефлекторов, где скорость частиц (в пограничном слое) резко меняется от нуля до скорости звука на внешней границе слоя, а также расположение дефлекторов к потоку с углом атаки, обеспечивающим образование резких пиков разряжения, соответствующих большим скоростям на выпуклой...

Номер патента: 796616

Опубликовано: 15.01.1981

Авторы: Сарумов, Слепцов, Умеркин, Усов, Шумков

МПК: F16L 59/00

Метки: теплопровод

...от толщины теплоизоляционного слоя.Указанные отличительные признакиобеспечивают конструкции водонепроницаемость, но не препятствуют прохождению водяных паров при сушке основноготеплоизоляционного слоя в случаяхпопадания в последнийвлаги, что приводит к существенному снижению тепловых потерь, а также повышению долговечности за счет исключения факторов,вЛияющих на скорость коррозии труб.у с этим наружная оболочка 3 обт необходимыми защитно-механичессвойствами.При толщине оболочки менее 20 оттолщины основного теплоизоляционного796616 Формула изобретения Фиг,1 Составитель И, ПетоянТехред Н. Ковалева Корректор Г. Решетник Редактор А. Наурсков Заказ 9751/55 Тираж 1015 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 799679

Опубликовано: 23.01.1981

Автор: Клод

МПК: F16L 37/12

Метки: быстроразъемное, соединение

...выполнен упорный фланец с отбуртовкой во внутреннюю полость муфты, а на наружной втулке .выполнен бурт, взаимодействующий с указанной отбуртовкой, а также тем,что нажимная втулка выполнена из двух элементов, между которыми размещено уплотнение.На фиг. 1 представлен пример выполнения быстроразъемного соединения с помощью муфты, снабженной цанговым зажимом, разрез, на фиг. 2 - вариант выполнения быстрораэъемного соединения с помощью муфты, снабженной цанговым зажимом и нажимной втулкой, выполненной из двух элементов.Быстроразъемное соединение состоит иэ муфты 1, заканчивающейся цанговым зажимом 2, нажимной втулкой 3 и уплотнительного элемента 4, установленного на трубе 5. Снаружи муфты выполнен упорный фланец 6 с отбуртовкой 7 во...

Номер патента: 802686

Опубликовано: 07.02.1981

Авторы: Белорунов, Бондаренко, Гусев, Рахимов, Фонарев

МПК: F16L 53/00

Метки: трубопровод, электроподогревом

...для обогрева трубопроводов 23известная конструкция электронагревательных элементов с токонесущими проводами представляет собой ленты из стеклонити, в основе которой нахо. дятся нагревательные жилы из сплава с высоким удельным электросопротив ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ802686 формула изобретения Фиг. / Составитель А. СтариковаРедактор В. Большакова Техред А. Савка Корректор М,Коста Заказ 10583/48 Тираж 1017, ПодписноеВНИИПИ Государственного комитета СССРпо,целам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патентф, г. Ужгород, ул. Проектная, 4 нагрева, снимает термическое воздействие на них, а это в свою очередь позволяет использовать в качестве токонесущих проводов общепромышленные...

Номер патента: 802687

Опубликовано: 07.02.1981

Автор: Федосов

МПК: F16L 59/02

Метки: изоляции, полостейфедосова, тепловой

...за счет коррозии.Целью изобретения является повышение надежности изоляции и ее адгезии к стенкам заполняемой полости.Цель достигается тем, что каждый из пакетов с изоляционным материалом покрывают плотной гофрированной с перфорацией оболочкой, укладывают в полость и запивают незаполненное пакетами пространство полости пенистым материалом.Способ осуществления изобретения.В полость укладывают герметичные пакеты с тепловой изоляцией, а пространство между пакетами и стенками полости заполняют затвердевающим пенистым материапом в жидком виде, например, папиуретаном, имеющим хорошие адгезионные свойства. Для того, чтобы избежать случайных разрывов оболочки пакетов при укладке, для фиксации их в полости и обеспечения проникновения...

Номер патента: 804967

Опубликовано: 15.02.1981

Авторы: Кудрявцев, Мерзликин

МПК: F16J 15/06, F16L 23/16

Метки: систем, соединение, трубопроводоввакуумных, фланцевое

...радиуса контактной поверхности. При возникающих усилиях затяжки уплотнение будет осуществляться по линии, образованной прн контактной поверхности, выполненной по радиусу, с плоской поверхностью. На Фиг. 1 схематически изображено Фланцевое соединение трубопроводов вакуумных систем, на Фиг. 2 элемент 1 на Фиг. 1.Предлагаемое соединение имеет фланцы 1 и 2. Фланец 2 имеет коль" цевую проточку 3. Между Фланцами 1 и 2 находится уплотнительная прокладка 4. Фланцы 1 и 2 стягиваются болтами 5. Контактная поверхность б фланца 2 выполнена радиусом Н равным величине Ь от кольцевой проточки 3 до центра 7 контактной поверхности.При наличии в трубопроводе вакуума, а также в условиях больших температурных перепадов в соединении возникают дополнительные...

Номер патента: 804983

Опубликовано: 15.02.1981

Авторы: Бигун, Еременко, Политико, Прибытков

МПК: F16L 15/02

Метки: винтовое, соединение

...соединение в собранном виде, на Фиг.2 сечение А-А на Фиг. 1; на Фнг.З - сечение Б-Б на Фиг,2; на Фиг.4 - сечение В-В на Фиг.З.Винтовое соединение состоит из штуцера 1, наконечника 2, плоской металлической прокладки 3, накидной гайки 4 с опорным буртом 5, кольцевой канавки 6 на наконечнике, кольцевого прилива 7, подковообразной скобы 8 с боковыми упорами 9 и радиальными Фиксаторами 10.При соединении штуцера 1 и наконечника 2 с помощью накидной гайки 4, металлическая прокладка 3 сжимается уплотняющими поверхностями соединяемых элементов и заполняет кольцевую канавку б, .при этом достигается герметизация штуцерного соединенияДля разъединения винтового соединения, например, при замене арматуры, отвинчивается накидная гайка 4, при этом...

Номер патента: 804984

Опубликовано: 15.02.1981

Авторы: Готовцев, Двоскин, Искра, Петров, Поляков, Семко, Федоров

МПК: F16L 21/02

Метки: напорныхтруб, соединение, стыковое

...монтажа соединения.Известно также стыковое соединениенапорных труб, на одной из которыхвыполнен раструб, а другой выполненгладким, причем между ними последовательно установлены уплотнительноеи упорное кольца, фиксирующиеся запорными элементами 1.2.Недостаток этого стыкового соединения - невысокая надежность запирания резинового уплотнительного кольца.Цель изобретения - повышение надежности стыкового соединения.Поставленная цель достигается тем,что эапорные элементы выполнены ввиде скобы со ступенями, взаимодействующими с упорным кольцом, а с торцараструба выполнены фасонные вырезыпод запорные элементы.На фиг.1 изображено стыковое соединение для напорных труб в разрезе,общий вид ф на фиг.2 - то же, вид свар"ху,Стыковое соединение...

Номер патента: 804985

Опубликовано: 15.02.1981

Авторы: Данченко, Патретный

МПК: F16L 23/00

Метки: поворотное, соединение, трубопроводов

...ниппель 1 снимает алюминиевую прокладку 11, размещенную на торце 12 Фланца, а кромки 8 и 9 уплотнительного кольца, деформируясь, еще плотнее поджимаются к поверхностям стеф на фланце 4 и ниппеле,130При обжатии алюминиевой прокладки 11 между нею и уплотнительным кольцом 7 образуется замкнутая кольцевая полость 15, с которой сообщен канал питания 14 заканчивающийся запорным15 устройством 13.После сборки соединения производится контроль на герметичность установки уплотнительных элементов 7 и 11, для чего через канал питания 14 в замкнутую полость 15 подается конт рольный газ. Контроль герметичности установки алюминиевой прокладки 11 производят снаружи соединения любыми высокочувствительными методами, а герметичность установки стального...
