Устройство для управления процессом инъекции раствора через скважины в грунт

ZIP архив

Текст

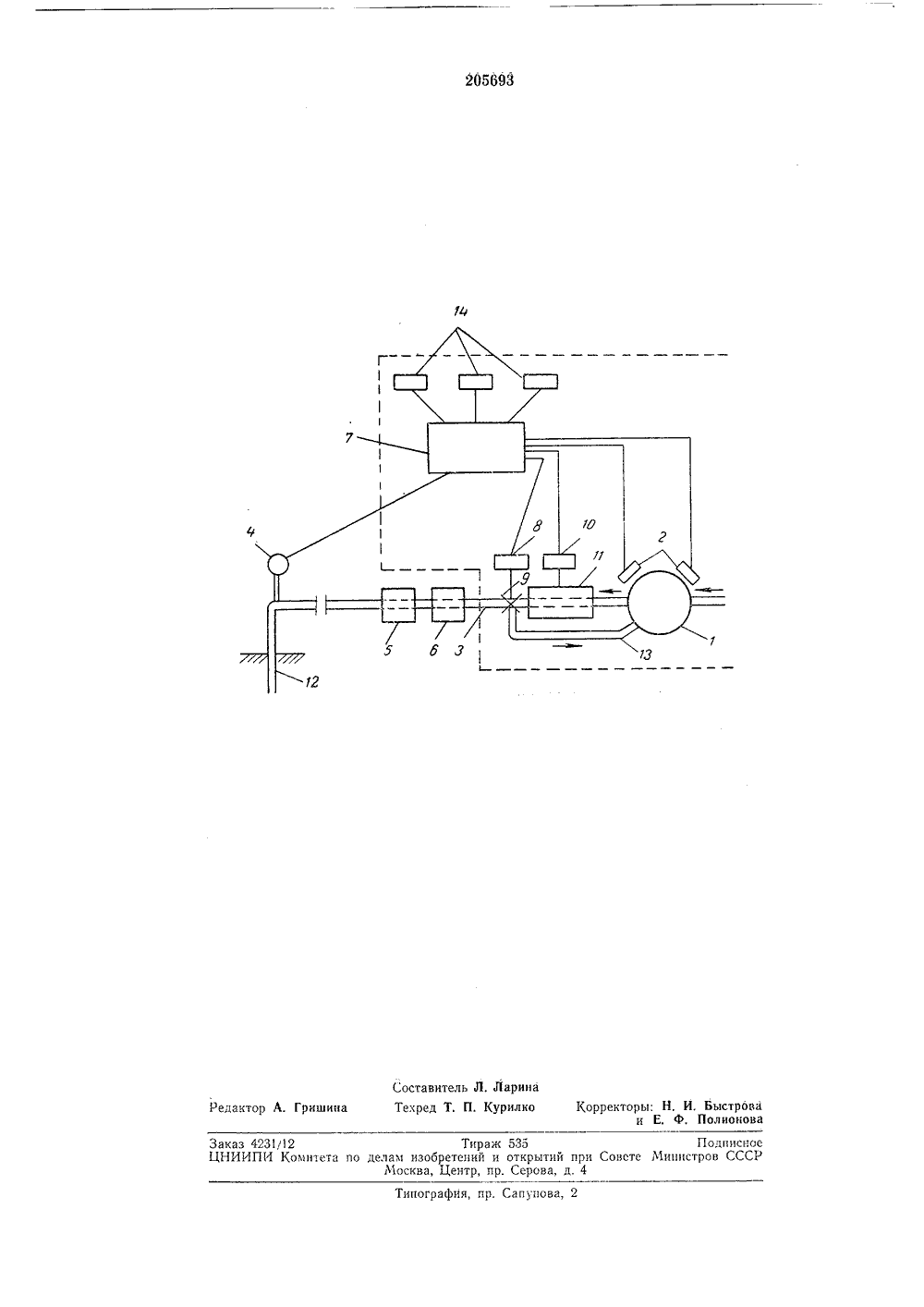

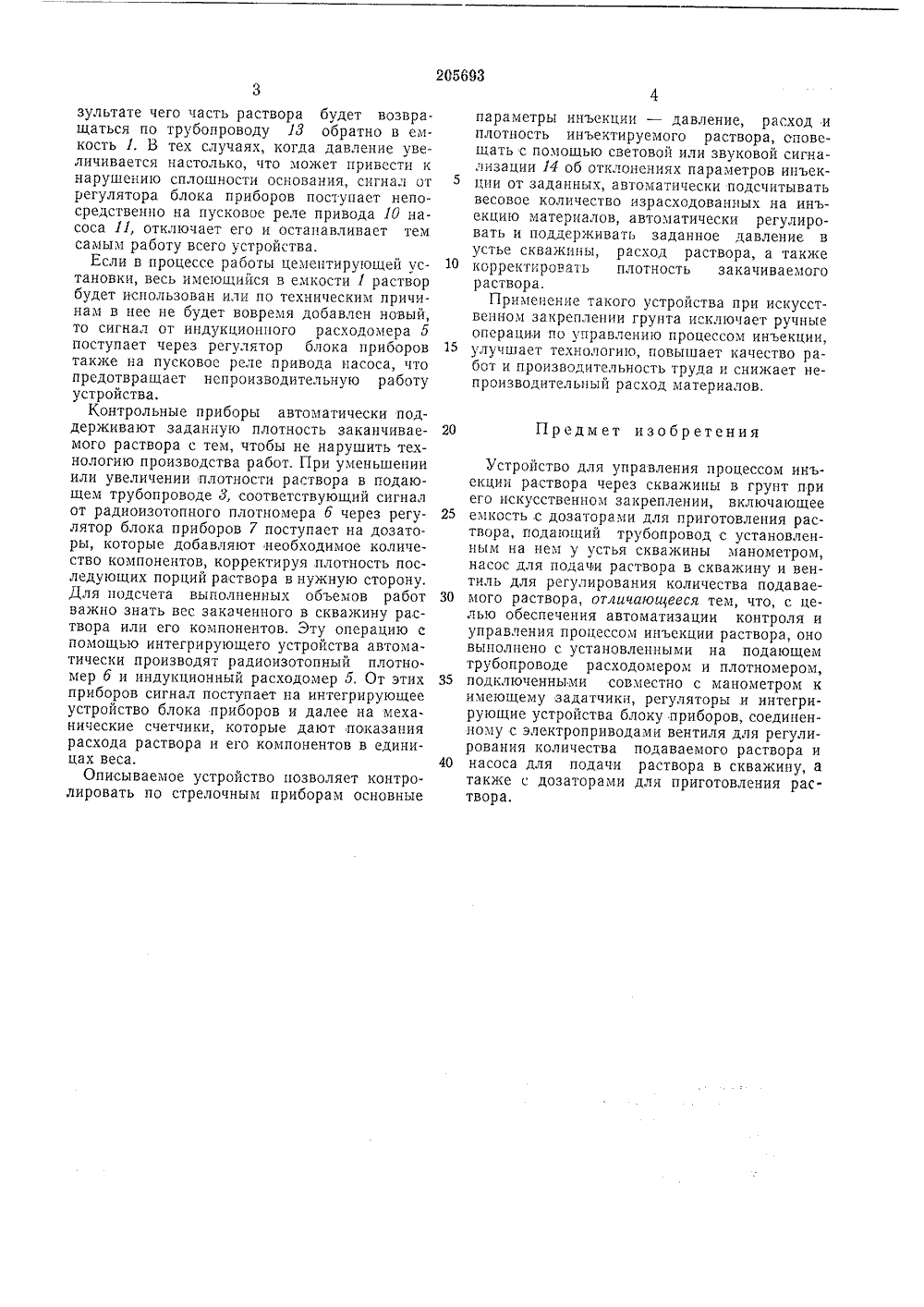

Йоюз Советских Социалистических РесотйликЗависимое от авт. свидетельстваЗаявлено 13.11.1965 ( 942255/29-14) Кл. 84 с, 3/12 рисоединением заявкиПриори МПК Е 02 Комитет по дела изобретений и откр ори Совете Микис СССР, В. Б, Хейфиц, А. И. Яковлев, В и К. Г, Иоселев Всесоюзного институт етического строительств. Воронежце осковский филиал организаций энерг а по проектировани а Оргэиергострой явитель УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ НЪЕКЦИИ РАСТВОРА ЧЕРЕЗ СКВАЖИНЫ В ГРУНВ практике строительства часто возникаетнеобходимость укрепления слабых грунтов, сцелью повышения их несущей способности ипротивофильтрационных свойств, посредствоминъекции в грунты соответствующих растворов. Для обеспечения необходимого качестваинъекционных работ основные технологические параметры процесса контролируются ипри отклонениях регулируются.Известны устройства для управления процессом инъекции раствора через скважины вгрунт при его искусственном закреплении,включающие емкость с дозаторами для приготовления раствора, подающий трубопровод сустановленным на нем у устья скважины манометром, насос для подачи раствора в скважину и вентиль для регулирования количества подаваемого раствора,Цель настоящего изобретения - автоматизировать контроль и управление процессом 20инъекции раствора. Согласно изобретению,устройство выполнено с установленными наподающем трубопроводе расходомером иплотномером, подключенными совместно сманометром к имеющему задатчики, регуляторы и интегрирующие устройства блоку приборов, соединенному с электроприводами вентиля для регулирования количества подаваемого раствора и насоса для подачи растворав скважину, а также с дозаторами для при- ЗОготовления раствора,На чертеже представлена схема описывае. мого устройства.Устройство для управления процессом инъекции раствора через скважины в грунт при его искусственном закреплении включает емкость 1 для приготовления раствора с дозаторами 2 и подающий трубопровод 8.На последнем установлены манометр 4, расходомер 5 и плотномер б, которые подключены к блоку 7 приборов, имеющему задатчики, регуляторы и интегрирующие устройства.От блока приборов сигналы поступают к соединенным с ним приводу 8 вентиля 9 для регулирования количества подаваемого раствора, приводу 10 насоса 11 для подачи раствора в скважину 12, а также к дозаторам для приготовления раствора.Работа устройства заключается в следующем. С помощью дозаторов готовят инъектируемый раствор заданной консистенции. Из емкости раствор насосом по подающему трубопроводу подается в скважины.При отклонении давления в устье скважины 12 ог заданной величины, сигнал от дистанционного манометра 4 поступает на регулятор блока приборов и далее на привод 8, управляющий открытием вентиля 9, регулирующего расход раствора в подающем трубопроводе 8. Так, например, при увеличении давления привод 8 уменьшит открытие вентиля, в результате чего часть раствора будет возвращаться по трубопроводу 13 обратно в емкость 1. Б тех случаях, когда давление увеличивается настолько, что может привести к нарушению сплошности основания, сигнал от регулятора блока приборов поступает непосредственно на пусковое реле привода 10 насоса 11, отключает его и останавливает тем самым работу всего устройства.Если в процессе работы цементирующей установки, весь имеющийся в емкости 1 раствор будет использован или по техническим причинам в нее не будет вовремя добавлен новый, то сигнал от индукционного расходомера 6 поступает через регулятор блока приборов также на пусковое реле привода насоса, что предотвращает непроизводительную работу устройства.Контрольные приборы автоматически поддерживают заданную плотность заканчиваемого раствора с тем, чтобы не нарушить технологию производства работ. При уменьшении или увеличении плотности раствора в подающем трубопроводе 3, соответствующий сигнал от радиоизотопного плотномера 6 через регулятор блока приборов 7 поступает на дозаторы, которые добавляют необходимое количество компонентов, корректируя плотность последующих порций раствора в нужную сторону.Для подсчета выполненных объемов работ важно знать вес закаченного в скважину раствора или его компонентов. Эту операцию с помощью интегрирующего устройства автоматически производят радиоизотопный плотно.мер 6 и индукционный расходомер 6. От этих приборов сигнал поступает на интегрирующее устройство блока приборов и далее на механические счетчики, которые дают показания расхода раствора и его компонентов в единицах веса.Описываемое устройство позволяет контролировать по стрелочным приборам основные параметры инъекции - давление, расход и плотность инъектируемого раствора, оповещать с помощью световой или звуковой сигнализации 14 об отклонениях параметров инъекции от заданных, автоматически подсчитывать весовое количество израсходованных на инъекцию материалов, автоматически регулировать и поддерживать заданное давление в устье скважины, расход раствора, а также 10 корректировать плотность закачиваемогораствора.Применение такого устройства при искусственном закреплении грунта исключает ручные операции по управлению процессом инъекции, 15 улучшает технологию, повышает качество работ и производительность труда и снижает непроизводительный расход материалов.20 Предмет изобретенияУстройство для управления процессом инъекции раствора через скважины в грунт при его искусственном закреплении, включающее 25 емкость с дозаторами для приготовления раствора, подающий трубопровод с установленным на нем у устья скважины манометром, насос для подачи раствора в скважину и вентиль для регулирования количества подавае мого раствора, отличающееся тем, что, с целью обеспечения автоматизации контроля и управления процессом инъекции раствора, оно выполнено с установленными на подающем трубопроводе расходомером и плотномером, 35 подключенными совместно с манометром кимеющему задатчики, регуляторы и интегрирующие устройства блоку приборов, соединенному с электроприводами вентиля для регулирования количества подаваемого раствора и 40 насоса для подачи раствора в скважину, атакже с дозаторами для приготовления раствора.205693 Редактор А. Гришина Заказ 4231/12 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 Типография, пр. Сапунова, 2 Составитель Л, ЛаринаТекред Т. П, Курилко Корректоры: Н. И, Быстрова и Е. ф. Полионова

Смотреть

Заявка

942255

Н. Я. Флексер, В. Б. Хейфиц, А. И. Яковлев, В. В. Воронежцев, К. Г. Иоселев, Московский филиал Всесоюзного института проектированию организаций энергетического строительства Оргэнергострой

МПК / Метки

МПК: E02D 3/12

Метки: грунт, инъекции, процессом, раствора, скважины

Опубликовано: 01.01.1967
