201967

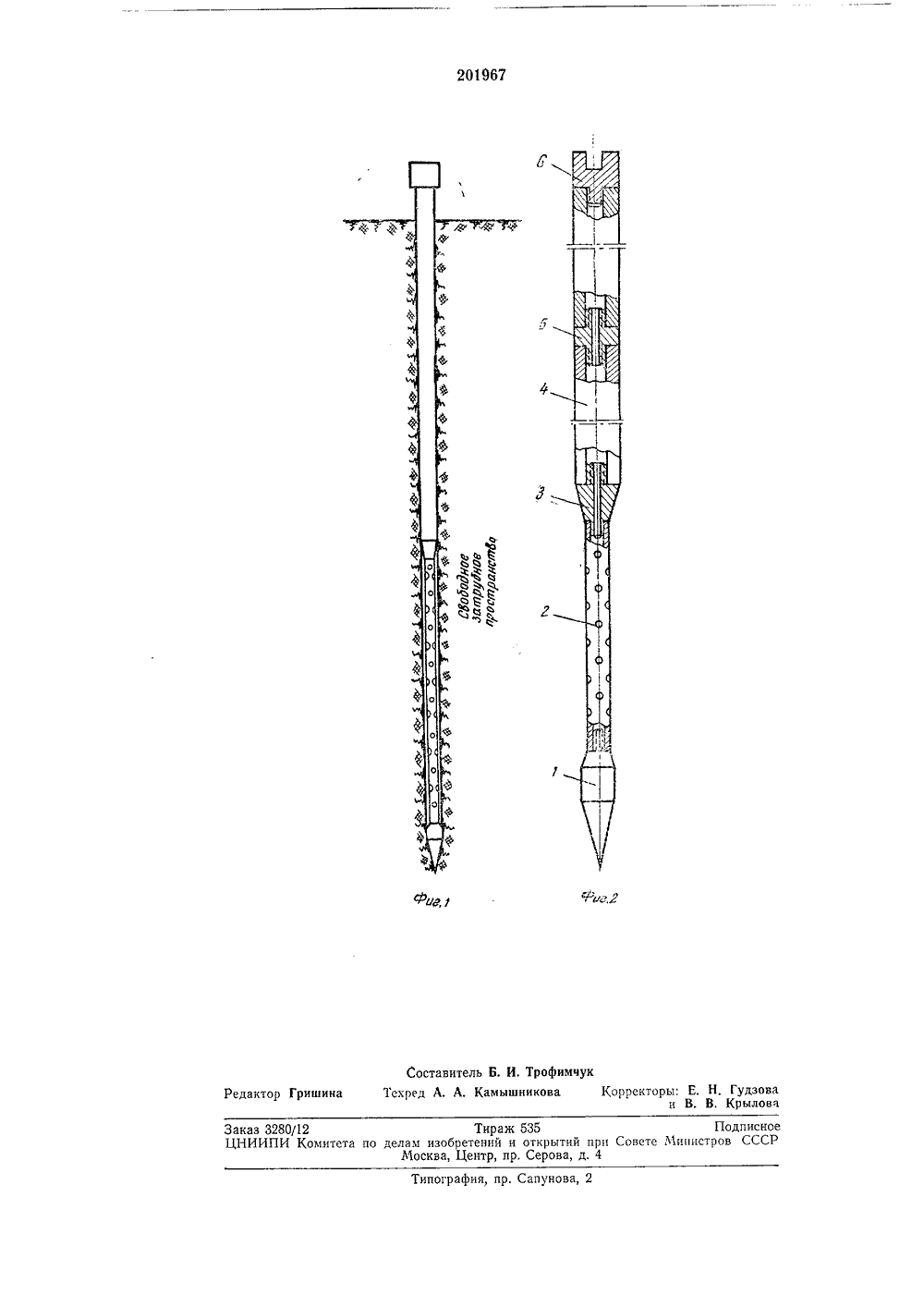

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 21,Х.1964 ( 934808/29-14) Кл. 84 с, 3/12 84 с, 5/48 МПК ЕО риоритетпубликовавоата опублиюо Комитет по деламобретений и открытийри Совете МииистровСССР 0 с 1.1 Х,1967, Б юлл ете нь18кия описания 20.Х 1.1967 Авторыизобрете Поляков, В, Ю. Зеленский и А. М, Голов Заявител НАГНЕТАНИЯ ЗАКРЕПАСТВОРА В ГРУНТ ИНЪЕКТОР Д ГО ован рисоединением заявкиДанное изобретение представляет собой инъектор для нагнетания закрепляющего раствора в грунт, который может быть использован при искусственном закреплении грунтов, получающем все более широкое распространение в строительной практике СССР,Известны инъекторы для нагнетания закрепляющего раствора в грунт, включающие глухую трубу диаметром до 50 мм, внутри которой свободно перемещается перфорирован-ная трубка с наконечником. Одним из основных недостатков известных конструкций инъекторов является наличие трущихся деталей, которые в среде силикатных растворов очень быстро выходят из строя. Кроме того, 1 технология работы с выдвижным наконечником предусматривает поле забивки на определенную глубину, однако в некоторых случаях при подъеме глухих звеньев будет выбиваться нагнетаемый раствор, что значитель но снижает эффективность работы.Целью данного изобретения является предотвращение выбивания цементирующих растворов, улучшение условий распространения цементирующих растворов, сокращение трудо емкости работ по забивке и извлечению инъекторов.Достигается это тем, что обсадная труба имеет диаметр больше максимального диаМетра наконечника, а между ними размещена 3 перфорированная труба, жестко прикре ная к обсадной трубе.На фиг. 1 изображен инъектор переменного сечения; на фиг. 2 - то же, в разрезе.Наконечник 1, изготавливающийся из инструментальной стали, состоит из конического острия, прямой части длиной 10 - 15 см и конусного перехода с прямой части наконечника на перфорированное звено 2. Перфорированное звено 2 изготовляется из стальной цельнотянутой толстостенной трубы наружным диаметром 20 - 32 лтм, по длине которой просверливаются отверстия в шахматном порядке через 50 - б 0 мл диаметром 2 - 5 мм. Длина перфорированного звена 0.50 - 1,5 м. Г 1 ерфорированное звено конусообразным ниппелем 3 соединено с глухим звеном 4 из стальных цельнотянутых толстостенных труб наружным диаметром 30 - 42 ло.Соединение глухих звеньев между собой осуществляется цилиндрическими ниппелями 5. Заканчивается инъектор съемным наголовником 6, который после погружения инъектора заменяется ниппелем со шлангом, подающим раствор, При погружении инъектора в грунт образуется скважина диаметром, соответствующим диаметру прямой части наконечника, которая служит для выравнивания стенок скважины.Следующее за наконечником перфорирное звено не соприкасается с грунтом, так как его диаметр на 4 - 6 мм меньше диамет. ра наконечника. Глухие звенья, имея наружный диаметр на 2 - 3 мл больше, чем диаметр наконечника, надежно закупоривают скважину при забивке.Люфты соединений глухих звеньев, их искривления, являющиеся в применяемых конструкциях основной пружиной выбивания закачиваемых растворов, в данном случае не играет никакой роли, так как первое глухое звено длиной 1,5 м, следующее за перфорированной частью, во всех случаях плотно закупорит скважину. После погружения инъектора на заданную глубину производят закачку цементирующих растворов. Зазор между стенками перфорированного звена и скважины, образованный наконечником, способствует значительному ускорению распространения рабочих растворов в грунте за счет увеличе 10 15 20 ния площади фильтрации. Исключение перфорированного звена из работы на трениезначительно облегчает работы по забивке и извлечению инъектора, Отверстия перфорированного звена не забиваются грунтом, что улучшает подачу рабочих растворов в грунт и значительно облегчает чистку иньектора после его извлечения. Предмет изобретенияИнъектор для нагнетания закрепляющего раствора в грунт, включающий обсадную трубу и перфорированную трубу с наконечником, отличающийся тем, что, с целью предотвращения выбивания нагнетаемого раствора из скважины, обсадная труба имеет диаметр больше максимального диаметра наконечника, а между ними размещена перфорированная труба, жестко прикрепленная к обсадной трубе,201967 актор Гришина Тираж 535 Подпи ета по делам изобретений и открытий прп Совете Министров С Москва, Центр, пр. Серова, д. 4
