Копер для испытания образцов каменных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 200866
Текст

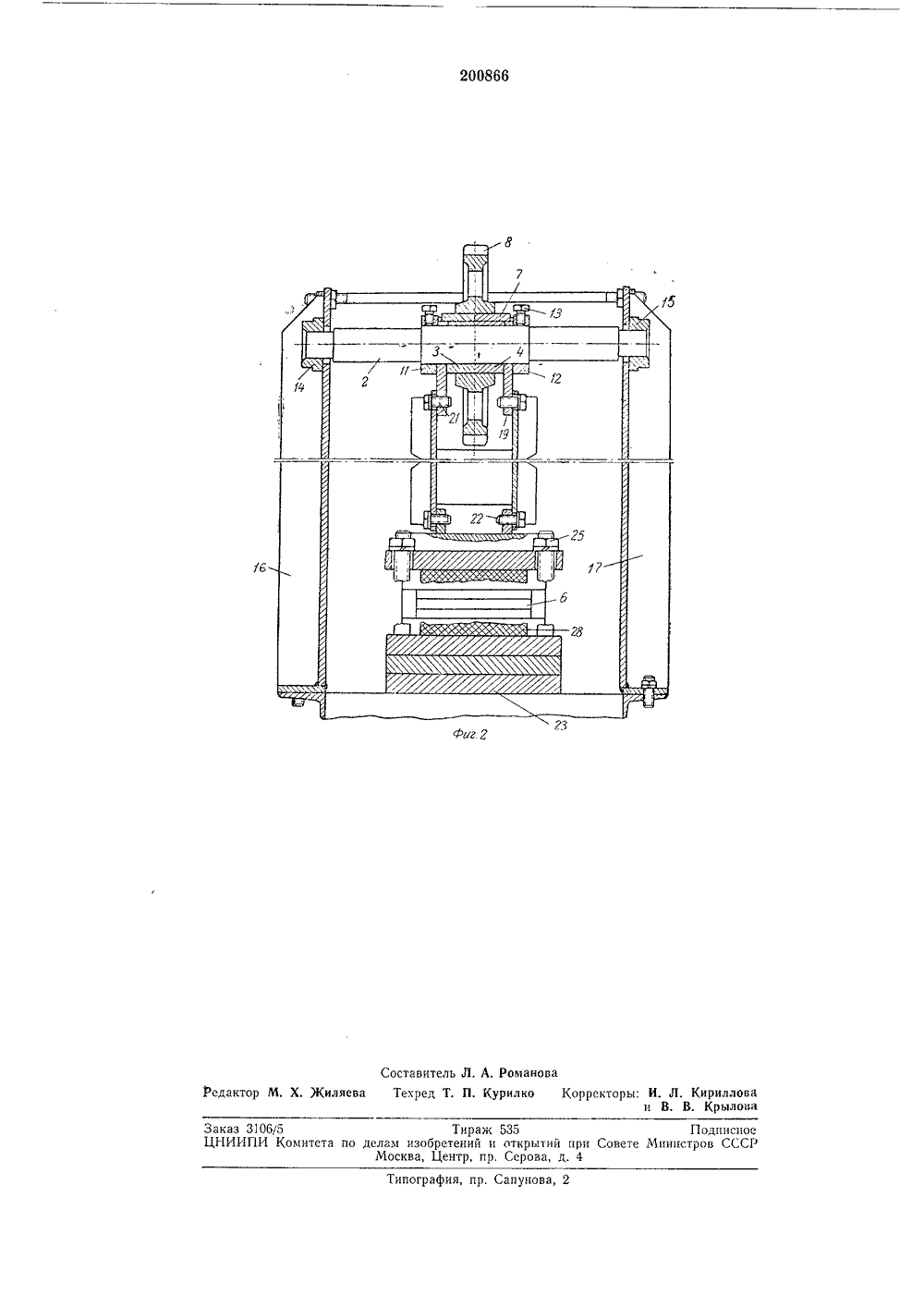

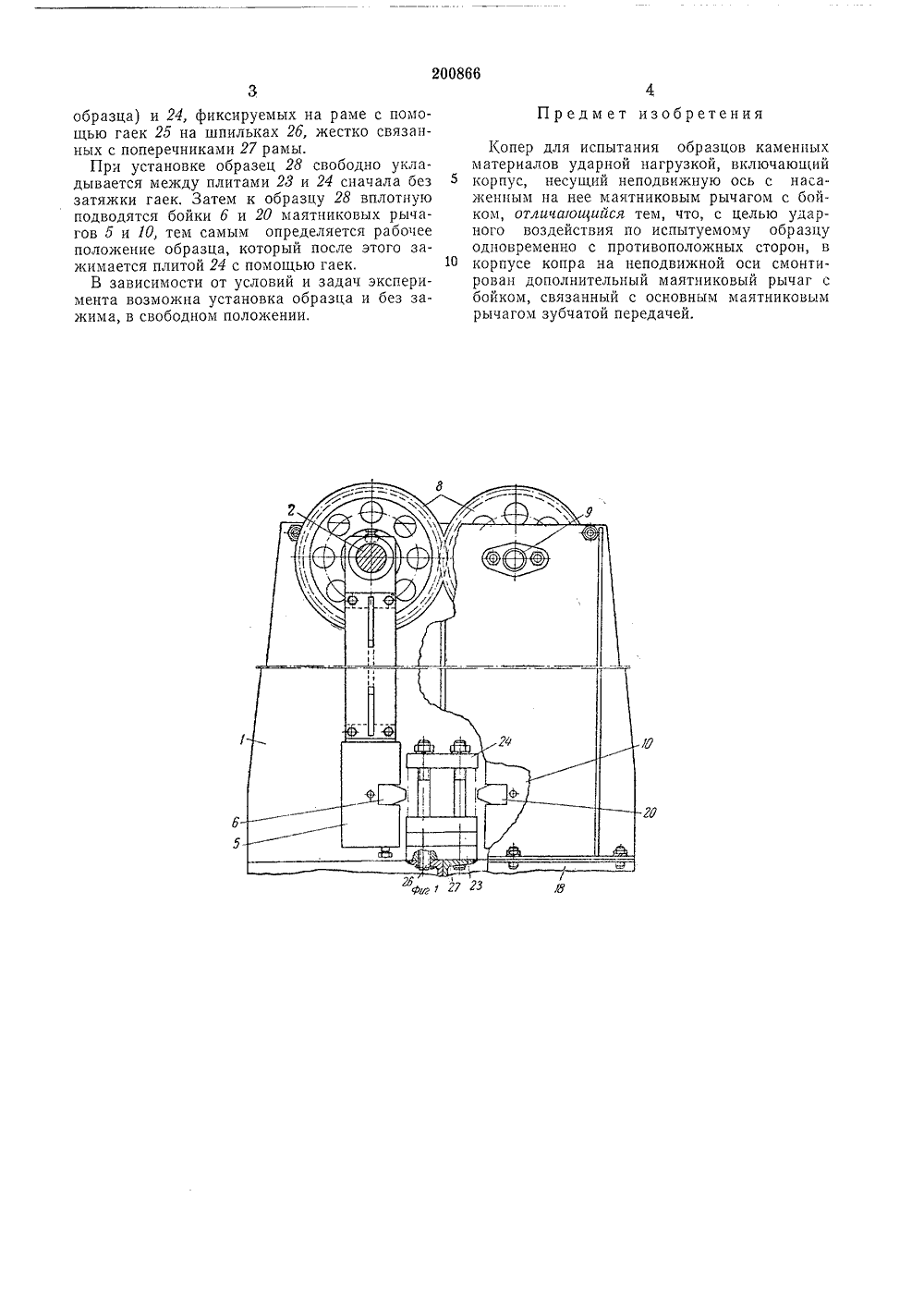

О П И С А Н И Е 2 ОО 866ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(088.8) Комитет ло делам изобретений и открытий при Совете Министров СССР/Институт горного дела им. А. А. Скочинского -. "уЧЛ Авторыизобретения Заявитель КОПЕР ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ КАМЕННЫХ МАТЕРИАЛОВИзвестен копер для испытания образцов каменных материалов ударной нагрузкой, включающий корпус, несущий неподвижную ось с насаженным на нее маятниковым рычагом с бойком. Однако такой копер нельзя применять для испытаний горных пород на сопротивление динамическим нагрузкам, направленным одновременно с двух противоположных сторон.В корпусе предлагаемого копра на неподвижной оси смонтирован дополнительный маятниковый рычаг с бойком, связашняй с основным маятниковым рычагом зубчатой передачей, что позволяет производить удар по испытуемому образцу одновременно с противоположцых сторон.На фиг. 1 изображен вид спереди описываемого копра; на фиг. 2 - то же, вид сбоку.Копер вкспочает корпус 1 с неподвижной осью 2, на которую насажен с помощью втулок 3 и 4 маятниковый рычаг 6 с бойком 6. Шпонка 7 жестко соединяет между собой втулки 3 и 4 и шестерню 8. Кроме того, ца неподвижной оси 9 смонтирован дополнительный маятниковый рычаг 10, устройство которого аналогично первому.Шестерни 8 обоих маятниковых рычагов входят между собой в зацепление, образуя зубчатую передачу с передаточным отношением 1: 1, так что качания левого н правого маятниковых рычагов равны по величине и противоположны по направлению. Соответственно, при равных начальных углах отклонения маятниковых рычагов от вертикали рав ны и противоположны усилия и момецты сил,действующих на маятники. Втулки 11 и 12 с помощью винтов 13 фиксируют положение маятниковых рычагов на 10 соответствующей оси вращения, обеспечиваяпри этом нх посадочную подвижность, т. е.качание. Осн 2 и 9, благодаря неподвижно насахкенным ца цх концевые шейки опорным втулкам 14 и 15, жестко связаны с боковыми 15 стенками 16 н 17, которые вместе с рамой 18образуют корпус копра.В описываемом варианте маятниковые рычаги выполнены составными - из трех отдельных частей, соединенных между собой, 20 например, резьбовым соединением.Дополнительный маятниковый рычаг 10 состоит из поводков 19, жестко соединенных с втулками 3 и 4, бойка 20 и промежуточного стержня, соединяющего между собой посред ством болтов 21 и 22 поводки 19 и патрон сбойком.Испытуемый образец горной породы илидругого каменного материала устанавливается между плитами 23 (их количество опреде ляется необходимой высотой расположенияобразца) и 24, фиксируемых на раме с помощью гаек 25 на шпильках 2 б, жестко связанных с поперечниками 27 рамы.При установке образец 28 свободно укладывается между плитами 28 и 24 сначала без затяжки гаек. Затем к образцу 28 вплотную подводятся бойки б и 20 маятниковых рычагов 5 и 10, тем самым определяется рабочее положение образца, который после этого зажимается плитой 24 с помощью гаек.В зависимости от условий и задач эксперимента возможна установка образца и без зажима, в свободном положении,Предмет изобретенияКопер для испытания образцов каменныхматериалов ударной нагрузкой, включающий 5 корпус, несущий неподвижную ось с насаженным на нее маятниковым рычагом с бойком, отличаощийся тем, что, с целью ударного воздействия по испытуемому образцу одновременно с противоположных сторон, в 10 корпусе копра на неподвижной оси смонтирован дополнительный маятниковый рычаг с бойком, связанный с основным маятниковым рычагом зубчатой передачей., Жиляев Типография, пр, Сапунова,Заказ 31065 Тираж 535 Подписно ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр, Серова, д. 4
СмотретьЗаявка
1066195
МПК / Метки
Метки: испытания, каменных, копер, образцов
Опубликовано: 01.01.1967
