Северов

Номер патента: 1840747

Опубликовано: 20.02.2009

Авторы: Ермолаева, Капустин, Наумов, Разумовский, Северов, Яцевич

МПК: G01S 17/00

Метки: координат, лазерное, местности, носителя, подвижного, рельефа

Лазерное устройство для определения координат рельефа местности с подвижного носителя, содержащее оптический квантовый генератор (ОКГ), последовательно соединенные сканер и фотоприемник, последовательно соединенные датчик углового положения луча ОКГ и блок обработки текущих локальных координат рельефа местности, отличающееся тем, что, с целью повышения точности измерения координат рельефа местности при расширении поля обзора, в него введены последовательно соединенные опорный генератор, блок установки нулевого уровня рельефа местности, измеритель градиента наклонной дальности, последовательно соединенные блок азимутальной привязки, блок формирования координат и блок памяти, последовательно соединенные датчик пройденного пути носителя,...

Номер патента: 1702057

Опубликовано: 30.12.1991

Авторы: Банькин, Дедок, Северов, Тярасов

МПК: F16L 27/04

Метки: подвижное, соединение, трубопроводов

...между ними, наконечник выполнен в виде дьух полых усеченных конусов б и 7, соединенных большими основаниями, причем на конической поверхности наконечника со стороны свободного торца выполнена канавка под уплотнение, 1 ил,Между раструбом 1 и наконечником 2 предусмотрен зазор 8,Соединение работает следующим образом.При повороте наконечника 2 на максимальный угол а относительно раструба 1 происходит упор конических поверхностей б и 7 о раструб 1, благодаря чему предварительное обжатие кольца 5 с одной стороны увеличивается, а с другой стороны уменьшается только на заданную величину. Это позволяет полностью использовать возможности угловой податливости и сохранить регламентированное обжатие кольца 5 и надежность соединения. Конические...

Номер патента: 1672087

Опубликовано: 23.08.1991

Авторы: Банькин, Дедок, Северов, Тярасов

МПК: F16L 27/04

Метки: подвижное, соединение, трубопроводов

...ДВС Целью изобретения является упрощение монтажа соединения Между подвижным 3 и неподвижным 4 фланцами с коническими контактными поверхностями помещена со ставная двояковыпу .лая линза, состоящая иэ неподьижнои 8 и подвижной 9 частей причем внешний диаметр подвижной части 9 меньше, а внутренний - больше по срав нению с неподвижной частью 8. 1 ил. и про.тавок 1 О с уплотнительными кольцам. 11 Далее ус.Танавлиеают болты 5 и на них навинчивают гайки 6 чем осуществляют обжатие При этом выдерживается параллельность флан;,ее 3 и 4 эа счет прорези 13 и свободного перел" ещения фланца 3 по сЛег:е неподвижной части 8. что исключает перекос сгяжных элементов и ослабление эа 1 чжкиТакая сборка возможна потому. что приналиции радиальных и...

Номер патента: 1560817

Опубликовано: 30.04.1990

Авторы: Киреев, Савва, Северов, Тярасов

МПК: F04D 29/08

Метки: колеса, насоса, рабочего, торцовое, уплотнение

...- повышение на 5 дежности путем обеспечения постоянного обжатия обоймой упорного кольца,и улучшения отвода тепла от последнего.На фиг. 1 схематично представлено уппотнение, продольный разрез; на фиГ.2 - разрез А-А на фиг,1.Торцовое уплотнение рабочего колеса насоса содержит подвижное и неподви 1 кное упорные кольцаи 2, пружину 3 контактирующую с подвижным 15 упорным кольцом 1, обойму 4 с паза" ми 5 фиг.2, охватывающую подвижное упорное кольцо 1, и поводки 6, установленные на рабочем колесе 7 и размещенные в пазах 5 обоймы 4, Обойма 4 20 вЫполнена со смещением центра масс (зксцентриситет е на фиг2 ) относительно оси вращения, а на наиболее удаленной от центра масс стороне обой- МЫ 4 выполнен продольный разрез 8. 25 Подвижное...

Номер патента: 1247454

Опубликовано: 30.07.1986

Авторы: Баланин, Бутин, Дейч, Николаев, Северов

МПК: E02B 7/20

Метки: ворота, шлюзовые

...д. 4/5ул. Проектная,Редактор Т. ПарфеноваЗаказ 408428 аксимишинец Гекре Тираж И Государс делам изоб осква, Ж - Патент,ВНИИП по 113035,илиал ППвенного коми ретений и о 35, Раушская г. Уж го род,Изобретение относится к гидротехнике,в частности к воротам доков шлюзов и различных судоподъемников.Цель изобретения - повышение надежности ворот во время нахождения створокв нишах путем уменьшения нагрузок на створки от навала судна и снижение материалоемкости.На фиг, 1 изображены шлюзовые ворота, вид сверху; на фиг. 2 - разрез А - А на фиг. 1.ОДвустворчатые шлюзовые ворота состоятиз створок 1 и 2, помещенных в открытом положении в ниши 3 устоев 4 головышлюза. Створки 1 и 2 имеют обшивки 5и 6 с цилиндрическим очертанием в плане,причем низовая...

Номер патента: 1227766

Опубликовано: 30.04.1986

Авторы: Бутин, Дейч, Колосов, Северов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...балок, каждая из которых выполнена с поперечным скосом, имеюшим наклонную в сторону низового бьефа опорную поверхность, угол которой равен уклону указанных судовозных путей, а низовые ворота судовозных камер оборудованы проушинами, внутренняя поверхность которых сопряжена с соответствуюшими наклонами поперечных скосов консольных балок, при этом захваты верховых торцовых ворот судовозных камер выполнены в виде консольных балок, размещенных на этих верховых торцовых воротах, а соответствующие этим захватам проушины расположены на воротах верхового полушлюза. 2борту клинкеты 11. Низовой полушлюз 3 выполнен со сливным бассейном 12, насосом 13 и трубопроводом 14. В вертикальные стенки полушлюзов 2 и 3 вмонтированы амортизаторы 15 и 16....

Номер патента: 1225890

Опубликовано: 23.04.1986

Авторы: Иванов, Северов, Штенцель

МПК: E02B 7/26

Метки: гидротехнический, затвор

...2 состороны нижнего бьефа 6, в верхней части 7 которой выполнены калиброванные отверстия 8, и привод 9, вклю чающий воздуховоды 1 О, размещенные . на флютбете 1, подкосы 11 и гидро- цилиндры 12, шарнирно прикрепленные 25 к щиту 2 Подкосы 11 выполнены в виде двух шарнирно соединенных между собой звеньев 13, которые шарнирно прикреплены: верхними концами 14 - к щиту 2, нижними концами 15 - к флютбету 1, средними шарнирами 16 к штокам 17 гидроцилиндров 12. Щит 2 по ширине разделен на машинные отсеки 18 и водоизмещающие отсеки 19, причем гидроцилиндры 12 и подкосы 11 установлены с возможностью размеще- З 5 ния в машинных отсеках 18 щита 2. Во флютбете 1 выполнена галерея 20, снабженная шлюзами 21, в которой размещены воздуховоды О.Устройство...

Номер патента: 1156715

Опубликовано: 23.05.1985

Авторы: Кузин, Литвиненко, Перепелкин, Пестерева, Рейнфарт, Северов

МПК: B01D 25/12

Метки: камерная, плита, фильтр-пресса

...к прогибу дренажного основания с последующей остаточной деформацией и, таким образом, к необходимости замены камерных плит. Наличие упорных элементов, которые уменьшают прогиб камерных плит, снижает , производительность, так как уменьшается фильтрующая поверхность плит.Цель изобретения - предотвращение уноса суспензии в зону фильтрата и увеличение фильтрующей поверхности камерных плит.Поставленная цель достигается тем, что в плите, содержащей каналы для подачи суспензии и отвода фильтрата, дренажное основание с упорными элементами, к которому прикреплена фильтровальная ткань, и узел крепления фильтровальной ткани, состоящий из фланца, шайбы и втулки, по 30 35 40 45 мещенный в канал подачи суспензии, фланец и шайба выполнены с выступами,...

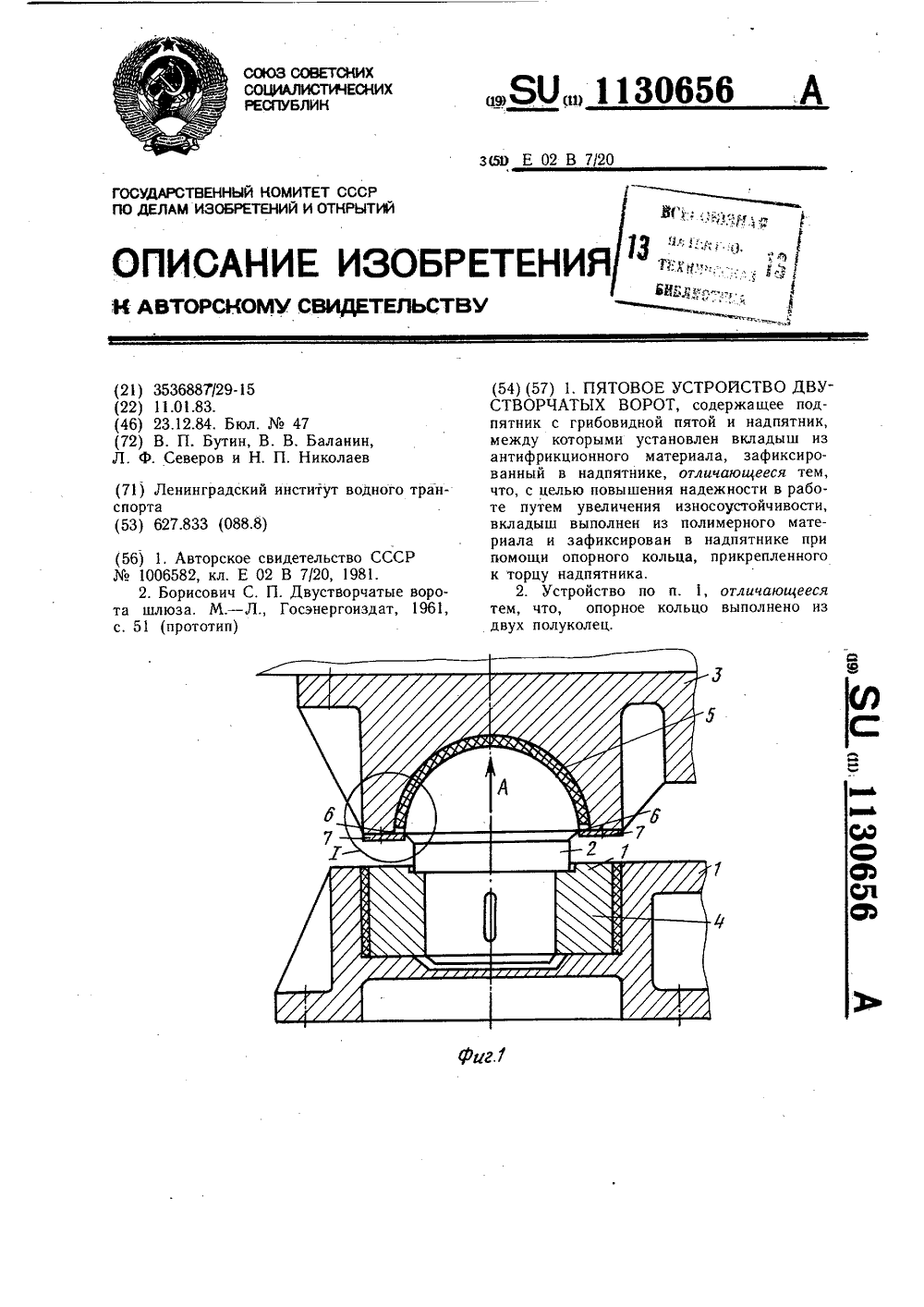

Номер патента: 1130656

Опубликовано: 23.12.1984

Авторы: Баланин, Бутин, Николаев, Северов

МПК: E02B 7/20

Метки: ворот, двустворчатых, пятовое

...антифрикционного материала вкладыша 5 к сферической поверхности пяты 2, Внутренняя поверхность вкладыша 5 имеет канавки 8, выполненные по сфере, Глубина канавок 8 выполнена в соответствии с раз 5 10 15 20 25 30 35 40 45 50 ностью радиусов Й, и Кл - радиуса уплотняющих полуколец.Радиус Кл уплотняющих полуколец 6 выполнен меньшим радиуса сферы пяты 2 на величину абсолютной деформации материала вкладыша 5, которая соответствует горизонтальной силе на пятовом устройстве.Полукольца 6 сопряжены между собой по наклонной поверхности 9 и установлены симметрично линии полусферы грибовидной пяты 2. Причем головка пяты 2 выполнена большей полусферы на величину половины толщины уплотняющих полуколец 6.При работе пятового устройства в зоне...

Номер патента: 1117370

Опубликовано: 07.10.1984

Авторы: Дмитрук, Северов, Чернов

МПК: E02B 7/20

Метки: гидротехнического, затвор, сооружения

...стенкой, выполненной в виде наклонной плоскости, а призма прикреплена к флютбету острым углом в месте сопряжения дна траншеи с наклонной плоскостью. При этом кромка щита, опираюгцегося на флютбет, снабжена роликами.На фиг. 1 изображен затвор в рабочем положении, поперечный разрез; на фиг. 2 - 5 - схема последовательной установки затвора в рабочее положение.Затвор содержит полое полотнище в виде трехгранной призмы 1, основанием которой является прямоугольный треугольник, шарнирно закрепленной к флютбету сооружения с траншеей 2. Призма 1 соединена гибким шлангом 3 с магистралью 5 1 О 15 го 25 30 35 40 45 50 сжатого воздуха, являющимся средством для маневрирования призмой 1.Призма 1 разделена на отсеки 4 - 6 переборками 7 и 8, причем...

Номер патента: 1090794

Опубликовано: 07.05.1984

Авторы: Северов, Штенцель

МПК: E02B 7/26

Метки: гидротехнический, затвор

...строение 1.Недостаток этого затвора заключается в низкой надежности и значительной материалоемкости,Известен также гидротехнический затвор, содержащий шарнирно закрепленный на флютбете щит с направляющей, выполненной на тыльной стороне щита, гидроподъемник, выполненный в виде шахты во флютбете и штока, размещенного в ней, свободный конец которого взаимодействует с направляющей 2 .Недостатками известного затвора являются низкая надежность вследствие наличия ползуна и штанги, а также высокая стоимость строительства ввиду необходимосги устройства значительных закрытых объемов ниже порога сооружения,Цель изобретения - повышение надежности и снижение стоимости строительства.Цель достигается тем, что свободный конец штока снабжен роликом,...

Номер патента: 1078248

Опубликовано: 07.03.1984

Авторы: Брайцев, Радкевич, Северов

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...выходам генераторов импульсов и 4 Овходам измерителей временных интервалов, а также блок управления ивычислительное устройство 2Недостатком известных устройствявляется снижение точности измерений эа счет влияния на результатизмерений гоперечных составляющихпотока,Цель изобретения - повышение точности при измерении расхода косоструйных потоков.Поставленная цель достигается тем,что в ультразвуковом расходомере,содержащем обратимые злектроакустические преобразователи, попарно размещенные на противоположных стенках Ытрубопровода в плоскостях, параллельных его оси, и подключенные к выходамгенераторов импульсов и входам измерителей временных интервалов, а также блок управления и вычислительное 60устройство, каждая пара...

Номер патента: 1071699

Опубликовано: 07.02.1984

Авторы: Баланин, Бутин, Николаев, Северов, Шведов

МПК: E02C 3/00

Метки: наклонный, судоподъемник, транспортный

...плоских полэунов, контактирующих с, вертикальными односторонними зубчатыми рейками, каждая из которых закреплена в пазу одной из вертикальных стенок судовозной платформы,и снабженных пневмоцилиндрами сподйружиненными штоками. женных винтовыми домкратами со стопорными устройствами и обоймами с, вкладышами иэ антифрикционного материала, при этом каждый вкладыш выполнен с продояьюм пазом, а опорные рамы и,обоймы соединены между собой фиксирующими болтами.Кроме того, Фиксаторы поперечных кильблочных балок выпоцнены в виде плоских ползунов,: контаквируеаюех с вертикальными односторонними зубчатыми рейкавию, каждая из которых закреплена в пазу одной из вертикальных стенок судовозной платфор- мЫ, И снабженных пневмоцилиндрами с подпружиненными...

Номер патента: 1015032

Опубликовано: 30.04.1983

Авторы: Болдырев, Зиневич, Зубрилов, Мелконян, Северов, Штенцель

МПК: E02B 7/26

Метки: затвор

...По верхней и нижней кромка шита 1устроены водонепроницаемые воздушныеполости, разделенные поперечными переборками на три верхних 18 и три нижних19 отсека, причем объемы этих полостейи расположение в них переборок выбранытаким образом, что при освобождениивсех отсеков от воды щит 1 получаетположительную плавучесть и может находиться на плаву в горизонтальном положении, при заполнении водой отсеков онв горизонтальном положении может бытьопущен на дно, имея нулевую плавучесть,при заполнении водой нижних отсеков 19с одновременным удалением воды верхнего отсека 18 шит 1 занимает вертикальное положение,Освобождение отсеков от воды производится продувкой их сжатым воздухом откомпрессорных установок 20, смонтированных в устоях...

Номер патента: 1004522

Опубликовано: 15.03.1983

Авторы: Баланин, Бутин, Дейч, Николаев, Северов

МПК: E02C 3/00

Метки: крыльях, наклонный, подводных, преимущественно, судов, судоподъемник, транспортный

...платформа 8 оборудована киль- блочными устроиствами 20, на которых уста. иовлеио крыльевое устройство 21 судна 22. Кроме того, платформа 8 оборудована боковы. ми удерживающими судно устройствами 23, Устройство 20 состоит иэ эластичных кильбЛо ков, выполненных из толстостенных резиновых труб 24, установленных на гидродомкратах 25. При этом гидродомкраты соединены в еди.ную магистраль следующим образом: два симметрично расположенных кильблска (фиг. 3) и домкраты одной кильблочной трубы (фиг, 4), Устройство 23 состоит из подвижной площадки 26, оборудованной опорным по. лозом с антифрикционным материалом 27, ко. торый охватывает таврообразный рельс 28 вертикальных стенок 9. Подвижные площадки 26 снабжены подъемно-опускным механизмом,...

Номер патента: 998647

Опубликовано: 23.02.1983

Авторы: Антонов, Бутин, Дейч, Николаев, Северов

МПК: E02C 1/10

Метки: наводки, ось, судов, шлюза

...расположеннымна. металлоконструкции штанги 3,Ведущий и ведомый концы тяговойцепи 9 закреплены за выступ 12 ограничителя движения телескопическойчасти 4 штанги 3.Штанги 3 установлены на узле шарнирного соединения 13, укрепленныхна пале 2. Узел шарнирного соединения 13 состоит из подпятника 14, закрепленного на пале 2, и пяты 15 свертикальной осью 16, на которых насажены через подшипники 17 штанги 3.,Пята 15 оборудована возвратным устройством в виде укрепленных на пале2 вертикальных стержней 18, продетыхчерез отверстия в пяте, Между пятой15 и галом 2 установлены цилиндрические пружины 1 с ограничителем 4 Охода 20 з виде, например, корончатыхгаек,Пята 15 опирается на подпятник 14через опорный подшипник 21.Плавучий...

Номер патента: 988974

Опубликовано: 15.01.1983

Авторы: Баланин, Бутин, Дейч, Николаев, Северов

МПК: E02C 3/00

Метки: кильблочное, наклонного, судоподъемника, тележки

...на фиг. 6 - положен ограничителей хода при пропуске пл кодонных судов; на фиг. 7 - попожени3 98ограничителей хода при пропуске узких судов на подводных крыльях.Устройство состоит из деревянныхкильблоков 1 с гнездами 2, уложенныхна платформе 3 звена судовозной тележки, Толстосенные резиновые трубы 4помещены в седлах жестких подкильблочных балок 5, Балки 5 установлены напружинах 6, закрепленных на платформе3 тележки. Под балками 5 между пружинами 6 установлены ограничители хода7, имеющие жесткие связи 8 и 9 инаправляющие 10. Связь 9 соединена смеханизмом привода ограничителей хода, Ограничители хода 5 выполнены ввиде гребенок, имеющих гребни 11 ивпадины 12,Устройство работает следующим образом,При судопропуске широких судов...

Номер патента: 977567

Опубликовано: 30.11.1982

Авторы: Бутин, Дейч, Зиневич, Клюев, Северов

МПК: E02C 1/10

Метки: ввода, камеру, плавучих, сооружения, средств, судопропускного

...установлены закольные сваи 19 и механиз;мы для их маневрирования.Устройство работает следующим об 50 разом.Направляющееся в другой бьеф судно 3 заводят между плавучими причалами 2, установленными у входа в камеру судопропускного сооружения 7; таким образом, чтобы не мешать выходу из камеры встречного судна 8. Управляя механизмами 11 передвижения плавучих причалов подводят последние к бортам судна 3 таким образом, что бы цилиндры 4 основных отбойных устройств, часть из которых выполнена с приводными механизмами, были пло 1= но поджаты к лривальным брусьям зажатого межлу ними судна. Если приваль ные брусья судна по высоте не совпадают с поверхностями цилиндров 4, заполнением балластных отсеков причалов 1 и 2 или их продувкой сжатым...

Номер патента: 952632

Опубликовано: 23.08.1982

Авторы: Зайцев, Литвиненко, Погодин, Северов

МПК: B29C 17/00

Метки: листовых, непрерывного, термопластичных, формования

...одна из которых установлена неподвижно, и тянуцее уст-.ройство, вторая плита формующего устройства установлена неподвижно эквидистантно относительно первой плитыиплиты выполнены полыми с отверстиями для подачи сжатого воздуха,расположенными на обраценных однак другой поверхностях.На фиг. 1 изображен общий вид установки,план; на фиг.2 - разрез А-А на. Фиг. 1; на фйг. 3 - разрез Б-Бна фиг. 2; на фиг. 4 - пример изде лия,из отформованного листа - эллиптическое днище.Установка содержит нагреватель 1,например инфракрасный, Фбрмующее устройство 2 и тянуцее устройство в ви де приводных профильных роликов 3.Формующее устройство 2 выполнено в виде двух эквидистантно установленных неподвижных полых плит с рабочими поверхностями двойной...

Номер патента: 946678

Опубликовано: 30.07.1982

Авторы: Кирш, Лебедюк, Мошкин, Северов, Шевченко

МПК: B03C 3/00

Метки: коронирующий, электрод, электрофильтров

...электродов.Устройство состоит из коронирующе го электрода 1, выполненного в видевинта или цилиндра, снабженного закрепленными к наружной поверхностиребрами 2. Ребра снабжены зубьямивыступами 3, установленными с отношением высоты ребер с расстояниеммежду ними как 0,6-0,7, причем высота зубьев-выступов относится кшагу между ними как 0,55-0,65, адиаметр коронирующего электрода кдиаметру осадительного электрода,как 0,25-0,30. Электрод выполнен изэлектропроводящего полимерного материала,Устройство работает следующим образом.Загрязненный газ поступает вэлектрофильтр, в зону расположениякоронирующих электродов 1 и осадительных электродов (не показаны),где под действием коронирования происходит процесс осаждения частичек,находящихся в...

Номер патента: 926151

Опубликовано: 07.05.1982

Авторы: Агапов, Бутин, Дейч, Зиневич, Николаев, Северов

МПК: E02C 3/00

Метки: наклонного, судоподъемника, тележка

...жестких местахего корпуса и полностью исключаетобразование вмятин и других повреж"дений корпуса судна, а также чрезмерную неравномерность распределения нагрузок на колеса тележки.Для обеспечения точной установки судов разл чной длины и шириныпод кильблочными опорами, звеньятележки снабжены причальными стен"ками 6, встроенными в их рамы, иоборудованы швартовными кнехтами 7и отбойными устройствами 8, положение которых может изменяться в за.висимости от ширины судна,Подвижный кильблок 5 представляет собой балку 9, на которую уложена толстостенная резиновая труба 10,прикрепленная к балке 9 болтами 11.Балкй 9 кильблока снабжена направляющими 12, расположенными у ее концов и опирающимися на верхние поясадвух поперечных балок 13 рамы...

Номер патента: 912242

Опубликовано: 15.03.1982

Авторы: Зайцев, Каминский, Кизим, Северов, Струнина

МПК: B01D 53/20

Метки: аппаратов, массообменных, насадка

...выполненным в виде перпендикулярных к винтовым лопастям частей кругового цилиндра,жестко соедиНенных с лопастями, и повторяющих Форму винтового тела, при этом части кругового цилиндра установлены на расстоянии между собой и ширина поперечного сечения каждой части больше или равна расстояниюмежду ча с т я ми,Предлагаемая насадка полнос тью исключает проникновение лопастей одних насадок в межлопастное пространство соседних и имеет минимальнуюплотность упаковки (укладки) прилюбом взаимном расположении насадок,в связи с чем свободный Объем слоянасалки повышается на 25-30 с.Наличие цилинаоического ког 1 пусав поеллагаемой насадке значитсльноувеличивает удельную поверхностьконтакта жилкости и газа.Помимо этого уменьшается копичество насадок в...

Номер патента: 899103

Опубликовано: 23.01.1982

Авторы: Аксельрод, Алекперова, Брандт, Виноградский, Дильман, Зайцев, Кизим, Кочергин, Кротов, Северов

МПК: B01D 53/20

Метки: контактная, насадка

...к вспениванию жидкости.Бель изобретения - увеличение пропускной способности и повышение технологичности изготовления и эксплуатационных характеристик.Указанная цель достигается тем, что в насадке, состоящей из термопластичных регулярно установленных насадочных элементов, имеющих плоские торцы, и элементов крепления, элементы крепления выполнены в виде металлических сеток или перфорированных листов, расположенных по торцам нвсадочных элементов и жестко соединенных с ними,Предлагаемая насадка позволяет быстро собрать отдельные насвдочные злемен 1 ты в блоки, Она надежна в эксплуатации: 5 10 15 Ло 25 Зо З 5 40 45 50 55 в результате прочного соединения между насадочными элементами и элементами крепления,отсутствуетвозможность из...

Номер патента: 853008

Опубликовано: 07.08.1981

Авторы: Зиневич, Северов, Шулькин, Ядров

МПК: E02C 3/00

Метки: наклонный, подъемник, транспортный

...служебные и бытовые помещения.У нижнего конца наклонных судовозных путей обоих бьефов установлены устройства для наводки и установки на кильблочные платформы пропускаемых судов (не показаны) . Причально-наводочные устройства (ПНУ) при постоянных горизонтах в бьефах выполняются стационарными, при больших колебаниях горизонтов опи выполняются плавучими,Судоподъемник работает следующим образом,5о г оо 35 40 45 4Наведенное при помощи ПНУ и посаженное на кильблочную платформу 5 верхнего бьефа судно поднимается по судовозным путям. 1 до совмещения концов рельсов судовозных путейс концами горизонтальных круговых путей 12. Под днище судна закатывается подготовленный к этому времени на путях 12 поезд стапельных тележек 11, с помощью которых путем...

Номер патента: 797895

Опубликовано: 23.01.1981

Авторы: Барынин, Зайцев, Каминский, Пименов, Поляков, Протасов, Северов, Степанов, Шестаков

МПК: B29D 23/24, C08L 27/06

Метки: намоткиоболочек, нерерывной

...отношениеокружной скорости ведущей звездочки 15 к окружной скорости ведущейзвездочки 14 строго соответствуеткоэффициенту подобия наматываемойоболочки и модели, для которой настраивается механизм управления намоткой. Звездочка 15, вращаясь, приводит в движение цепь 13, котораячерез шарнирное соединение одного изсвоих звеньев с кареткой 19 нитеукладчика 20 перемещает последний параллельно оси оправки 4.Таким образом, наличие жесткойчистомеханической кинематической связи между вращением оправки 4 и перемещением нитеукладчика 20 обеспечивает их совместное и строго расчетноедвижение, чем достигается укладканаматываемого материала по заданному узору с высокой точностью,При окончании намотки цилиндрической части звено цепи 5,...

Номер патента: 797740

Опубликовано: 23.01.1981

Авторы: Аксельрод, Алекперова, Дильман, Зайцев, Кизим, Кочергин, Куксо, Северов, Струнина, Шестаков

МПК: B01D 53/20

Метки: аппаратов, насадка, регулярная, тепло-массообменных

...выступами; на фиг. 7 - винтовое тело, боко 35 вая.поверхность которого выполнена сс Фестонообразными краями; нафиг. 8 " то же, поперечный разрез.Регулярная насадка, установленнаяв корпусе 1 тепломассообменного ап 20 парата включает винтовые тела 2,снабженные вертикальными участками3. Поверхность винтового тела 2снабжена овальнымв выступами 4, аего боковая поверхность может бить2 э выполнена с фестонообразными краями5,Регулярная насадка работает следующим образомЖидкость, подаваемая в верхнюю30 часть корпуса 1 тепломассообменногоаппарата, через верхние торцы винтовых тел 2 стекает по их поверхности в виде пленки вниз. Газ (пар) движется противотоком жидкости по винтовым каналам винтовых тел 2 и взаимодействует с пленкой жидкости....

Номер патента: 763646

Опубликовано: 15.09.1980

Авторы: Зайцев, Лобанов, Муров, Северов, Шевченко, Штерензон

МПК: F17C 1/00

Метки: неметаллических, оболочка

...изобретения - повышение долговечности и снижение стоимости оболочкиЦель достигается тем, что решет-а несущего слоя выполнена с шагом между жгутами, составляющим 1,5-2,0 ширины жгута, а внутренняя часть несущего слоя, примыкающая к защитному слою, выполнена пористой,На чертеже представлена предлагаемая конструкция оболочки.Оболочка состоит из несущего слоя 1 и защитного слоя 2. Несущий слой выполнен в виде решетки иэ пропитанных связующим стеклянных жгутов, намотанных на наружную поверхность . защитного слоя с шагом между соседними жгутами, составляющим 1,5-2,0 ширины жгута, таким образом, чтобы связующее не заполняло зазор между жгутами, но обеспечивало крепление жгутов в местах перегибов к поверхности защитного слоя и друг к другу...

Номер патента: 709121

Опубликовано: 15.01.1980

Авторы: Зайцев, Северов, Шестаков

МПК: B01D 25/32

Метки: разделения, суспензий, фильтр

...эле -менты 2, зеркально установленные пообе стороны фильтрующих элементовкороба 3 с притирочными плитами 4и пружинами 5, снабженные камерами,которые соединены с соответствующими каналами вращающегося вала 6.В Фильтре имеются патрубки 7 подвода суспензии и патрубки 8 отводафильтрата, привод вала, например,пульсирующего типа, состоящий из хрпового колеса 9, толкателя 10, пружины 11 и цилиндра 12, Имеется также коллектор 13 подвода и отводапромывочной жидкости, газов и удаления осадка.Фильтр работает следующим образомСуспензия под давлением поступает по патрубку 7 в корпус 1 и с помощью фильтрующих элементов 2 разделяется на чистый фильтрат и влажныйосадок. Фильтрат отводится черезпатрубки 8 Через коллектор 13, каналы вала б,...

Номер патента: 701826

Опубликовано: 05.12.1979

Авторы: Алекперова, Дильман, Зайцев, Кизим, Северов, Соскинд, Струнина, Шестаков

МПК: B29F 3/00

Метки: винтовых

...винтовыхизделий содержит поспедоватепьно смонтированные узел подачи и нагрева заготовки 1, центрирующие основной 2 и до8 Д 1Привод 1 П,1 е рмцьки 5 установлены с возмож 11 сстью поворота .х вок 1 эуГ пентра Вплоскости, проходяп 1 е 1 через ось ролика,ДЛЯ ИЗМ ЕНЕПИЯ ИХ ПОЛ ОЖ ЕНИЯ ПРИ ИЗГО Т ОВле 1 пп 1 ви 1 тов с разным углом подъемавинтовых линий,Г 1 роизводительность предлагаемой установки увеличиваетсп, кроме того, рас- ширя 1 тся ассортимент винтовых изделий,1 О которые могут быть изготовлены с помощью такой установки,Й"щ 7 О;Ьполнительной 3 диски со щелью "а" и сфиксаторами 4, приводные т; - .:.1 у: о 1 е ролиил5, расположенные перпендикулярно вщ 1 то вым линищд изделия, камеру охлаждени 11 6,.размещенную между основным 2 и...

Номер патента: 697148

Опубликовано: 15.11.1979

Авторы: Зайцев, Зац, Каминский, Литвиненко, Майзлик, Мельников, Миропольский, Северов, Шестаков

МПК: B01D 29/38

Метки: самоочищающийся, фильтр

...в верхней части короба; кроме того притирочная плита выполнена из полимерных материалов, например полпроггилена или полиэтилена.На фиг. 1 изображен обгг 1 ий вид самоочишаюшегося фильтра; па фиг. 2 -- поперечное сечение короба.Фильтр состоит из корпуса 1, фильтруюших перегородок 2, промывочных коробов 3, соединенных с полым валом 4, патрубков 5 подвода исходной жидкости, патрубка б отвода осветленной жидкости. Г 1 ромывочные короба 3 состоят из корпуса 7, притирочной плиты 8, водила 9, специальных пружин 1 О, прижимаюших промывочный короб 3 к поверхчгг 1 сти фильтрующей перегородки 2. Прит:грочпая глита 8 установлена с зазором к верхей части промывочного короба 3 и образует с промывочным коробом 3 камеру, сооощагоггуюся с...
