Почвообрабатывающее орудие

Загрузка...

Номер патента: 1371523

Опубликовано: 07.02.1988

Авторы: Александрян, Багдасаров, Гаспарян, Овсепян

МПК: A01B 13/00

Метки: орудие, почвообрабатывающее

...к раме 1.С тыльной стороны каждой стойки 3 прикреплены оси 9, на которых свободно смонтированы рыхлительные элементы в форме двугранных клиньев. Каждый клин образован двумя установленными под углом одна к 35 другой пластинами 10 и 11, которые связаны между собой регулируемой ио длине тягой 12, позволяющей изменять угол двугранного клина. В одной плоскости со стойкой 3, в передней ее части, размещены рифленые дисковые ножи 3. 40Орудие работает следующим образом, Рыхление производят поперек склона. До начала движения агрегата устанавливают угол двугранного клина с помощью регу.чируемой тяги 12. Величина угла зависит 45 от типа почвы (больший угол соответствует более тяжелым почвам). Затем устанавливают боковой наклон рабоцих органов с...

Система подачи топлива для дизеля

Загрузка...

Номер патента: 1343081

Опубликовано: 07.10.1987

Авторы: Багдасаров, Десятун, Курзель, Луканин, Мухарский, Хачиян

МПК: F02M 59/00

Метки: дизеля, подачи, топлива

...двигателя, диапазона рабочих частот вращения его вала и ряда других факторов и определяется экспериментально.Дросселирующее устройство (фиг.2) выполнено в виде невозвратного клапана 21, запирающего обратный проход топлива из камеры 20 в полость 9, и дросселя 22, соединяющего камеру 20 и полость 9 параллельно невозвратному клапану 21. Конструктивно дроссель выполнен в виде дросселирующего отверстия 23 (фиг. 3) непосредственно в запорном элементе 24 невозвратного клапана, прижимаемого пружиной 25 к седлу 26. В другом варианте исполнения дросселя 7 выполнен регулируемым и регулятор 28 дросселя соединен с датчиком по меньшей мере одного параметра работы двигателя (не показан).Система работает следующим образом.В исходном гголожении...

Система подачи топлива дизельного двигателя

Загрузка...

Номер патента: 1343080

Опубликовано: 07.10.1987

Авторы: Багдасаров, Десятун, Курзель, Луканин, Мухарский, Хачиян

МПК: F02M 55/00

Метки: двигателя, дизельного, подачи, топлива

...отверстие 25, выходящее в кольцевую канавку 24.Гистемд подачи топливд работает следующим о б 1 д 3 о 1,Перед началом работы гвигателя создают цеобходимле начальное давление в аккумуляторе 13 и соединешомцим 1 оп:11 вогроводе 11 при сомэци покачивающего насоса 21, причем величица начального давления ограничивается настройкой регулятора 19 давления.В начале рабочего хлца плунжера 3 насоса 1 при постижении определенного давления в нагцетательной камере 5 начинает перемещаться золотник 17 цагнетатепьного клапана 6, неско:.ько повышая его дав:ение в аккумуляторе 13 и топливопроводе 11, После перекрытия торцом 18 золотника 16 соединте.ьного каала 14 связь топливопровода 11 с аккумулятором 13 прерывается, при этом одновременно открывается...

Вибронапорный грейфер

Загрузка...

Номер патента: 1320376

Опубликовано: 30.06.1987

Авторы: Багдасаров, Павлов, Петров, Саначин, Толокнов

МПК: E02F 3/413, E21B 7/24

Метки: вибронапорный, грейфер

...траверса 22, к нижнему торцу которой прикреплен башмак 21, а к верхнему торцу - зубчатая опора 5. 111 арниры 23 башмака допускают вертикальный люфт раскрыгых лопастей 20. Боек 9 примыкает к верхней части каждой лопасти. Траверса 19 гягами 24 соединена с лопастями посредством шарниров 25. В днище 18 траверсы 19 смонтированы фиксируюгцие задвижки 26. Для удержания дополнительной траверсы 22 внутри стакана в пей выполнена кольцевая проточка 27, в которой размещены концы фиксирующих болтов 28, ввернутых в виброударный стакан 7. Для большей эффективности передачи ударов верхняя часть лопасгей вьшолнепа плоской.Вибронапорпый грейфер работает следуюгцим образом.Вибронапорный грейфер с открыгыми лопастями 20 опускают на забой. Через напорную...

Устройство для погашения шурфов и скважин

Загрузка...

Номер патента: 1320375

Опубликовано: 30.06.1987

Авторы: Багдасаров, Брылов, Перекатов, Петров, Поляков, Толокнов, Тян, Шаркевич

МПК: E21B 7/24

Метки: погашения, скважин, шурфов

...3, способной персдавагс винту 8утройства через муфту 12 ограпицсния чомепта правос и левое Врапсецие,Благодаря овальным фаскм 6 ц шарнирному соелпцени)о при сп)7 ке устроиствв шурф защелки 15 отклоняются вверхпри Встреце церовцс)стей на Вцчтрснпцхповерхностях скций 2 крепления.При спуске трав( рсы;1 о бап 1 мак зп.щелки 15 пол действием пружин заходят влазы 5 (фиг. 3). Кс)нтогь з правиль)остьк) зхола за щелок В пазь осущс -з 1 яс.тся путгеч попвчем и цров 01)ациваци)тра Весы 6 п)т 1 ц)0 и 1 3. Заход зс 11 цегОкбулст првильным, если они пе лалуг"-раверсе подниматься и проворциватьсявлево (при правых рсзьбах винта 8 и гайки 7).Г 1 осле контрольных операций го провс); -ке зак)репгения траверсы выполняются рабоцие операции по посап 1 ению...

Сваебойный многомассовый гидромолот

Загрузка...

Номер патента: 1315562

Опубликовано: 07.06.1987

Автор: Багдасаров

МПК: E02D 7/10

Метки: гидромолот, многомассовый, сваебойный

...работы.На чертеже приведена конструкционная схема молота.Сваебойный многомассовый (двухмассовый) гидромолот включает корпус 1, вал-поршень 2 с размещенными на нем ударными частями 3 и 4. В ударной части 3 размещены гидроцилиндр 5 и гидроцилиндры 6 регулятора скважности ударных импульсов, штоки которых соединены с ударной частью 4, шабот 8, пригруз 9, питающие 10 и 11 и управляющую 12 магистрали.В рабочем положении молот опирает.ся на сваю 13.с помощью наполовника 14 и поддерживается направляющими сваебойной установки (не показано),В исходном состоянии все гидролинии заполнены рабочей жидкостью и фиксация поршней 15 в положении орес печивающем необходимую скважность ударных импульсов, осуществляется вручную с помощью установки 6...

Биокулярная лупа

Загрузка...

Номер патента: 1314296

Опубликовано: 30.05.1987

Авторы: Багдасаров, Грамматин, Куковеров, Михеев, Окишева

МПК: G02B 25/00

Метки: биокулярная, лупа

...с радиусом кривизны в пределах от 2,6 до 3,2 фокусно го расстояния лупы, второй компонент,выполнен склеенным из двояковыпуклойлинзы и отрицательной линзы, последняя поверхность которой выполнена асферической в виде планоида четверто го порядка, при этом расстояние между волоконным световодом и первымкомпонентом выбрано в пределах от0,09 до 0,11, а толщина двояковыпуклой линзы первого компонента состав ляет 0,673 фокусного расстояния лупы. АрхиповКорректор С, Черни Заказ 2210/47 Тираж 522 Подписное ВНИИНИ Государственного комитета СССР но делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г, Ужгород, уп. Проектная, 4 пы.Биокулярная лупа содержит следующие конструктивные...

Виброгрейфер для проходки шурфов

Загрузка...

Номер патента: 1312146

Опубликовано: 23.05.1987

Авторы: Багдасаров, Брылов, Перекатов, Петров, Поляков, Толокнов, Шаркевич

МПК: E02F 3/413, E21B 7/24

Метки: виброгрейфер, проходки, шурфов

...относительно виброударного стакана 7 и кулачковой опоры 26. При этом гайка 18 начинает перемещаться вниз вдоль выступов 9 корпуса 3 до того момента, когда ролики опоры 25 корпуса Звходят в зацепление с кулачками опоры 26. Далее гайка 18 продолжает 4 перемещаться вниз, а роликовая опора 25, перемещаясь по кулачковой опоре 26, поднимает и сбрасывает корпус 3 на наковальню 27 опорной плиты 5. Между ударами, в момент падения кор пуса 3, осевое усилие (напор), передающееся на забой лопастями, равно весу виброударного стакана 7 и всех деталей, установленных на нем, а во время перемещения роликовой опоры 25 по кулачковой 26 и контакта бойка 24 с наковальней 27 усилие напора может складываться из действия Веса всего виброгрейфера и напора...

Тормозная система двухзвенного транспортного средства

Загрузка...

Номер патента: 1306770

Опубликовано: 30.04.1987

Авторы: Агабеков, Багдасаров, Костьянов, Топалиди

МПК: B60T 8/52

Метки: двухзвенного, средства, тормозная, транспортного

...действия тормозных сил, то сумматоры 4 - 6, получающие информацию о тормозных моментах на колесах соответственно от датчиков 1 - 3, не буду вырабатывать сигналов рассогласования. В этом случае распределители 11 и 12 и отсечной клапан 13 находятся в первой позиции, тормозные камеры 17 задней оси тягача соединены посредством трубопровода 14 с тормозным краном 1 не показан), а дополнительный ресивер 16 соединен посредством трубопровода 15 с компрессором (не показан).При наличии неравномерности действия тормозных сил колес передней оси гягача или поворотной оси прицепа соответственно сумматор 4 или сумматор 6 будет вырабатывать сигнал рассогласования. Если при этом датчик 7 скорости разворота поворотной оси прицепа также выдаст...

Способ возведения свайного фундамента

Загрузка...

Номер патента: 1305255

Опубликовано: 23.04.1987

Авторы: Багдасаров, Крутов, Рабинович

МПК: E02D 27/34

Метки: возведения, свайного, фундамента

...глубине 20-25 м. раивают с целью уменьшения расхода После размещения свай всвай в пределах воды, зон 9 ее растекания в стороны застраиваемого участка, исходя из путем бурения часторасположенных 10 фактического расстояния между ними скважин, погружения режущего ножа по формуле (1), определяются достига(не показан), размыва высоконапорной емые значения плотностио ти после устрой- струей. ства свай (график 5) Затем производят замачивание грун- Р и м е Р. ОсУществляют способП та подачей воды через скважины в 15 возведения свайного фундамента при чение 0,5-1,5 мес, пока не проявля- строительстве 16-этажного кирпичного ется просадка грунта в просадочной жилого дома на просадочной толще толще с относительной просадочностью зе 20 м,...

Устройство для проходки скважин большого диаметра

Загрузка...

Номер патента: 1303690

Опубликовано: 15.04.1987

Авторы: Багдасаров, Брылов, Толокнов, Шаркевич

МПК: E21B 7/20

Метки: большого, диаметра, проходки, скважин

...3 должно быть меньше количества пластин, например, в 2 раза,Ширина выступов 3 немного меньшеширины пазов 1 пластин 7, выступы3 и пластины распределены так, чтобы при одном положении породоразрушающего инструмента 1 выступы 3 входили в пазы 11 пластин 7, а при другом положении - выступы располагались между пластинами, Нижняя частьобсадной колонны от радиального перемещения относительно секций башмака зафиксирована элементами 12, Снизу и сверху выступы и пластины имеют фаски, выполненные в виде скосов13, вершины 14 которых могут битьзакруглены,Устройство для проходки скважинбольшого диаметра работает следующимобразом,В скважину опускают породоразрушающий инструмент 1, например грейфер или колонковый снаряд, на опорной штанге 2,...

Устройство допускового контроля частоты

Загрузка...

Номер патента: 1296957

Опубликовано: 15.03.1987

Автор: Багдасаров

МПК: G01R 23/15

Метки: допускового, частоты

...генератор 1 опорной частоты и счетчик 2 импульсов.Выход генератора 1 опорной частоты соединен с входом синхронизации счетчика 2 импульсов, выход счетчика 2 импульсов соединен с входом разрешения синхронизации счетчика 2 импульсов и является выходом устройства. Входом устройства служит вход 20 сброса счетчика 2 импульсов.Устройство работает следующим образом.При любом состоянии выходов счетчика 2 импульсов приход сигнала кон 25 тролируемойчастоты на вход сброса обнуляет все выходы счетчика 2 импульсов кроме первого выхода, на котором устанавливается логическая "1", После окончания импульса сброса каждый импульс генератораопорной частоты переводит сигнал логической "1" с первого выхода счетчика 2 импульсов на второй и последующие. При...

Устройство для контроля устойчивости транспортного средства при торможении

Загрузка...

Номер патента: 1290129

Опубликовано: 15.02.1987

Авторы: Аюпов, Багдасаров, Гернер, Костьянов, Рашидов, Топалиди

МПК: G01M 17/00

Метки: средства, торможении, транспортного, устойчивости

...14, где они последовательно складываются. Полученное таким образом в сумматоре 14 суммар ное напряжение, характеризующее суммарную тормозную силу транспортного средства, поступает на вход блока 15 умножения, где перемножается с величиной напряжения, устанавливаемого задатчиком 16 (представляющим собой прецизионный потенциометр) от эталонного источника опорного напряжения. Задаваемый уровень напряжения характеризует величину Ь/2 Ь, где Ь - вы сота центра масс транспортного средства; 1, - его база.Полученный в блоке 15 уровень напряжения поступает на входы сумма 25 торов 17 и 18. На второй вход третьего сумматора 17 поступает напряжение от задатчика 19, выполненного аналогично блоку 17. Это напряжение соответствует величине...

Буровая телескопическая штанга

Загрузка...

Номер патента: 1263795

Опубликовано: 15.10.1986

Авторы: Багдасаров, Брылов, Перекатов, Петров, Толокнов, Шаркевич

МПК: E21B 7/20

Метки: буровая, телескопическая, штанга

...ВС 2. Крутящий момент через наружную секцию 1, направляющие 13, шпонки 2 и внутреннюю секцию 2 передается породоразрушающему инструменту, прикреп -ленному к переводнику 11.2 з.п.ф-лы,10 ил.рычага расположена в сквозном окне20, выполненном во втулке 14 и встенке внутренней секции 2. Для управления поворотом рычага 18 используется палец 21, закрепленный во 5втулке 14. Этот палец 21 установленв прорези 22, выполненной в рычаге18 так, чтобы в верхнем положениивтулки 14 рычаг находился внутри этойвтулки, а в нижнем положении верхний Оконец рычага должен взаимодействоватьс упорами 19.Во внутренней секции 2 и во втулке3 может быть установлено несколькорычагов 18, установленных на одном 15уровне (см. фиг. 7 и 8) или на раз -ном (см. фиг,...

Телецентрический объектив

Загрузка...

Номер патента: 1254403

Опубликовано: 30.08.1986

Авторы: Багдасаров, Грамматин, Куковеров, Михеев

МПК: G02B 13/18

Метки: объектив, телецентрический

...точек поверхности.Компонент 2 положительный и выполненв виде плосковыпуклой линзы. Положительный компонент 3 состоит из двоя"ковыпуклой линзы 9 и положительногомениска 10. Апертурная диафрагма 4совмещена с последней поверхностьюкомпонента 1, а полевая диафрагма 5 -с последней поверхностью компонента3, являющейся поверхностью изображения, что необходимо для выполнениясклейки компонента 3 со световодом.Положительные линзы 2,6,7,9,10выполнены иэ стекла с показателемпреломления пп = 1,6130,1Форма и взаимоположение компонентов, линз и диафрагмы, а также примененные материалы обеспечили воэможность расчета телецентрического объектива исходя из необходимости увеличения линейного поля и светосилы при одновременном уменьшении хроматизма...

Виброгрейфер

Загрузка...

Номер патента: 1247499

Опубликовано: 30.07.1986

Авторы: Багдасаров, Брылов, Петров, Поляков, Толокнов, Ушенко, Шаркевич

МПК: E02F 3/413, E21B 7/24

Метки: виброгрейфер

...диском 25. Конические ролики 20 со сферическими торцовыми упорами 27 помещаются в конусной канавке кольцевого бойка 3. Сверху конусная поверхность роликов 20 открыта. От радиального перемещения ролики 18 и 20 зафиксированы внутренними стенками виброо 5 ;и 25 зо 35 40 45 о 55 2ударного стакана 15. Зубчатая опора 19 внешнего вибратора 5 выполнена легкосъемной, состоящей из разомкнутого цилиндрического кольца 28 с внешним кольцевым уступом 29 (фиг. 4), Верхняя торцовая часть кольца 28, также как и верхняя торцовая поверхность виброударного стакана, имеет фрезерованные зубцы для калибровки ствола шурфа при подъеме грейфера. Нижний торец разрезного кольца вооружен зубцами 30 опоры 19. Радиальное сечение внешнего уступа 29 может быть...

Способ определения количества топлива, попадающего на стенку камеры сгорания дизельного двигателя

Загрузка...

Номер патента: 1244539

Опубликовано: 15.07.1986

Авторы: Багдасаров, Мухарский, Синявский, Хачиян

МПК: G01M 15/00

Метки: двигателя, дизельного, камеры, количества, попадающего, сгорания, стенку, топлива

...на стенку камеры сгорания. Установка включает не показано) одноцилиндровый дизельный двигательэлектротормоз, топливную систему,системы смазки и охлаждения, а также блок автоматического управлениядвигателем. Во впускной системе двигателя установлен распределительныйклапан с электрогидравлическим управлением, к одному из каналов которого подсоединен реаивер, заполненный инертным газом, например азотом, Во время работы дзигателя ресивер подпитывается из баллона высокого давления через редуктор. В топ"ливной системе. двигателя, кроме рабочей форсунки, установлена холостаяО 15 20 25 30 Далее отключают посторонний источЗ 5 ник энергии и одновременно подают в 40 45 50 55 форсунка, которая включается при выходе двигателя на рабочий режим,...

Устройство для формирования цветного изображения

Загрузка...

Номер патента: 1239677

Опубликовано: 23.06.1986

Авторы: Багдасаров, Уюкин, Шнырев

МПК: G02F 1/03

Метки: изображения, формирования, цветного

...к получению цветного изображения и можетбыть использовано в цветных телевизионных приемниках, устройствахцветомузыки и т.д,Цель изобретения - расширение цветового диапазона,На чертеже приведена схема устройства.Устройство состоит из двух скрещенных поляризаторов 1 и 3 и расположенной между ними матрицы 2 из кристаллов класса 3 ш с дисперсией (25и двулучепреломлением с 10 , Х-илиУ-среза, например И ТаО, с нанесенными на Е - плоскости электроцами.Устройство работает следующим образом.При освещении устройства белымсветом (показано стрелкой) входящийсветовой поток оказывается окрашенным благодаря эффекту аномальнойинтерференционной окраски. При подаче напряжения той или иной величинына ячейки матрицы выходящий потокприобретает различную...

Устройство для диспергирования смесей

Загрузка...

Номер патента: 1235521

Опубликовано: 07.06.1986

Авторы: Багдасаров, Кузнецова, Мурашов, Муталибов, Плотников, Салимов, Шварцман

МПК: B01F 11/00, B28C 5/00

Метки: диспергирования, смесей

...активное кавитационные процессы в жидкости, способствующие образованию мелкодисперсных и высокогомогенных эмульсий и суспензий.При попадании в многокомпонентный поток твердых инородных необрабатываемых включений, подвижная дисковая перегородка перемещается возвратно-поступательно вдоль продольной оси вала, инородные включения при этом падают на дно усройства, а затем удаля 1 отся.В зависимости от необходимости тех или иных по интенсивности турбулетных пульсаций и волн, а также от необходимой степени диспергации обрабатываемой много- компонентной смеси, отверстия в подвижной дисковой перегородке могут регулироваться поворотом средней пластины и фиксироваться штырем в определенном положении ог закрытия до полного открытия. Составите,п...

Торцовая ступенчатая фреза

Загрузка...

Номер патента: 1202751

Опубликовано: 07.01.1986

Авторы: Багдасаров, Баранчиков, Батманов, Жаринов, Титов

МПК: B23C 5/06

Метки: ступенчатая, торцовая, фреза

...их поверх- основания призм, и подпружинены вности, а регулировочные вставки осевом направлении.Изобретение относится к конструкциям металлорежущих инструментов,Цель изобретения - повышениепроизводительности обработки путемсокращения вспомогательного временина регулировку положения режущихинструментов,На фиг. 1 изображена торцоваяфреза, на фиг. 2 - сечение А-Ана Фиг, 1, на фиг. 3 - вид Б наФиг 1фреэа состоит иэ корпуса 1 и режущих элементов 2, выполненных ввиде многогранных пластин с центральным отверстием для взаимодействия со штифтами 3, запрессованнымив отверстия державок 4. Опорными поверхностями 5 режущие элементы установлены на регулировочных вставках 6,выполненных в виде призм с правильным многогранником в...

Объектив микроскопа

Загрузка...

Номер патента: 1180824

Опубликовано: 23.09.1985

Авторы: Багдасаров, Григорьев

МПК: G02B 21/02

Метки: микроскопа, объектив

...схема предлагаемого объектива, относящегося к оптическим системам для микроскопии.Объектив состоит из восьми линзовых компонентов. Компонент 1 выполнен в виде отрицательного мениска,обращенного вогнутостью к предмету. 20Отрицательный компонент 2 склеен.из положительного и отрицательногоменисков, обращенных вогнутостями кпредмету. Компонент 3 - двояковыпуклая линза, Отрицательныйкомпонент 2514 состоит из двояковыпуклой линзы,склеенной с двояковогнутой линзой.Положительные компоненты 5 и 6 иотрицательный компонент 7 выполненыкаждый из положительного мениска,склеенного с отрицательным мениском.При этом все менисковые линзы обращены вогнутостями к предмету, Положительный компонент 8 склеен издвояковыпуклой линзы и положитель 35ного...

Устройство для определения прочности сцепления покрытия с подложкой при отслоении

Загрузка...

Номер патента: 1176217

Опубликовано: 30.08.1985

Авторы: Багдасаров, Негматов, Негматова, Садыков, Усманов

МПК: G01N 19/04

Метки: отслоении, подложкой, покрытия, прочности, сцепления

...содержит подвижную каретку 1 для закрепления испытуемого образца, направляющие 2 каретки 1, отслаивающий ролик 3, нагружатель, выполненный в виде натяжного барабана 4 и механического привода 5, стойку 6 и измеритель нагрузки, выполненный в виде тензометрической балки 7, один конец которой жестко связан со стойкой 6, а другой - с направляющими 2 каретки 1. Натяжной барабан 4 и стойка 6 размещены по разные стороны от каретки 1. Каретка 1 установлена в направляющих 2 на роликах 8 качения. Устройство размещено в вакуумной камере 9.Устройство работает следующим образом.На каретке 1 со стороны отслаивающего ролика 3 закрепляют подложку 10 с покрытием 11. Свободный конец покрытия 11 огибают вокруг отслаивающего ролика 3 и закрепляют на...

Зерноуборочный комбайн

Загрузка...

Номер патента: 1175387

Опубликовано: 30.08.1985

Авторы: Багдасаров, Барановский, Козачок, Кондауров, Малышев, Орехов, Чеботарева

МПК: A01D 41/00, A01D 45/02

Метки: зерноуборочный, комбайн

...комбайн, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - кожух шнека; на фиг. 4 - разрез А - А на фиг. 3; на фиг. 5 - разрез Б - Б на фиг. 3; на фиг. 6 - раз 10 рез В - В на фиг. 3. Зерноуборочный комбайн содержит ходовую часть 1, на которой размещен бункер 2, соломотряс 3, очистка 4 и молотильный аппарат 5. Перед молотильным аппаратом 5 установлен поперечный шнек 6 подачи початков, который, в свою очередь, размещен в кожухе 7. Асимметрично продольной оси комбайна фронтально расположена подающая приставка с загрузочным уст ройством, имеющая подбирающее приспособление 8, размещенное перед колесом ходовой части 1 с перекрытием следа колеса, и транспортирующее средство 9, расположенное над периферийной частью кожуха 7...

Способ удаления налета с поверхности профилированных кристаллов сапфира

Загрузка...

Номер патента: 1172946

Опубликовано: 15.08.1985

Авторы: Багдасаров, Затуловский, Мунчаев, Цивинский

МПК: C30B 29/20, C30B 33/00

Метки: кристаллов, налета, поверхности, профилированных, сапфира, удаления

...- 0,2 ч приводит к растворению осевших из пара металлов, 20основных и атмосферных окислов,Прополаскивание в концентрированном растворе ИНОН при комнатнойтемпературе 0,5 - 0,7 ч способствуетрастворению кислотных и атмосферныхокисловОтжиг на воздухе при 800-1000 С соответственно в течение 1,5-0,5 ч приво"дит к возгонке летучих соединений,которые, в частности, могут образоваться при взаимодействии налетас воздухом.Химический состав налета практически не исследован, однозначно определить химические и физические про- З 5цессы, происходящие при этих обработках, в наст.вящее время не представляется возможным.Вне указанных режимов обработкане приводит к получению поверхности 40нужного качества, Увеличение темпе 6 гратуры травления выше 80 С,...

Бис-(3, 3-диметил-2-оксаиндан-1)-триметинцианин перхлорат как аналитический реагент на сурьму (у)

Загрузка...

Номер патента: 1169972

Опубликовано: 30.07.1985

Авторы: Багдасаров, Трофимова, Чечушкова, Шелепин, Щемелева

МПК: C07D 307/87, G01N 21/78

Метки: 3-диметил-2-оксаиндан-1)-триметинцианин, аналитический, бис-3, перхлорат, реагент, сурьму

...в течение 20-25 с, Раствор сравнения- толуол. Экстракт фотометрируют в кювете толщиной 1 см при длине волны 532 нм. Содержайие сурьмы находят по калибровочному графику или по сравнению со стандартом.Расчет ведут по формуле где я - количество БЬ в исследуемом образце, 7,а - навеска сплава, взятая для анализа, г; Ь - количество БЬ в аликвотестандартного раствора;Ч - общий объем раствора образца;Ч - количество раствора образца, взятого для анализа;А - оптическая плотность искследуемого раствора;А - оптическая плотность станСвдартного раствора.Обработка результатов определения представлена в табл. 2. Найденное содержание сурьмы не отличается от истинного содержания (графы .2 и 4 в табл. 2), что свидетельствует о точности определения....

Способ перевода широкозахватного сельскохозяйственного орудия в транспортное положение

Загрузка...

Номер патента: 1169553

Опубликовано: 30.07.1985

Авторы: Багдасаров, Беляев, Мухин, Нежный, Тарасенков, Хорунженко

МПК: A01B 59/04

Метки: орудия, перевода, положение, сельскохозяйственного, транспортное, широкозахватного

...улучшение маневренности орудия при транспортировании.На фиг. 1 изображено широкозахватное сельскохозяйственное орудие в рабочем положении, вид сверху;на фиг. 2 - орудие со сложенными наружными частями боковых секций, вид сверху; на фиг. 3 - орудие со сложенными средними частями боковых секций, вид сзади; на фиг. 4 - орудие в транспортном положении, вид сзади.Широкозахватное сельскохозяйственное орудие, посредством которого о реализуется способ его перевода в транспортное положение, содержит прицепное устройство 1, установленное на центральной секции 2, к которой посредством шарнира 3 и подъемного механизма, включающего гидроцилиндр 4 и рычаги 5 и 6, крепятся внутренние части 7 боковых секций. К последнимпосредством горизонтального...

Устройство для вытрамбовывания котлованов

Загрузка...

Номер патента: 1153006

Опубликовано: 30.04.1985

Авторы: Багдасаров, Беседин, Воробьев

МПК: E02D 3/046

Метки: вытрамбовывания, котлованов

...на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - устройство,вид сверху; на фиг, 4 - схема образо вания уплотненной зоны грунта подкотлованом; на фиг. 5 - этапы вытрамбовывания котлована по прототипу; на фиг, Ь - этапы вытрамбовывания котлована предлагаемым устройством.Устройство для вытрамбонывания котлована состоит из направляющей штанги 1, каретки 2 и трамбовки 3 с плоским элементом 4. При вытрамбовывании осуществляется установка направляющей штанги 1, подъем и сбрасывание трамбовки 3 до получения котлована проектной глубины. Для вытрамбовывания непрерывного котлована перемещают направляющую штангу 1 на величину шага трамбования и повторяют подъем и сбрасывание трамбовки, при этом первым погружается в грунт плоский...

Стенд для исследования рабочего процесса дизеля

Загрузка...

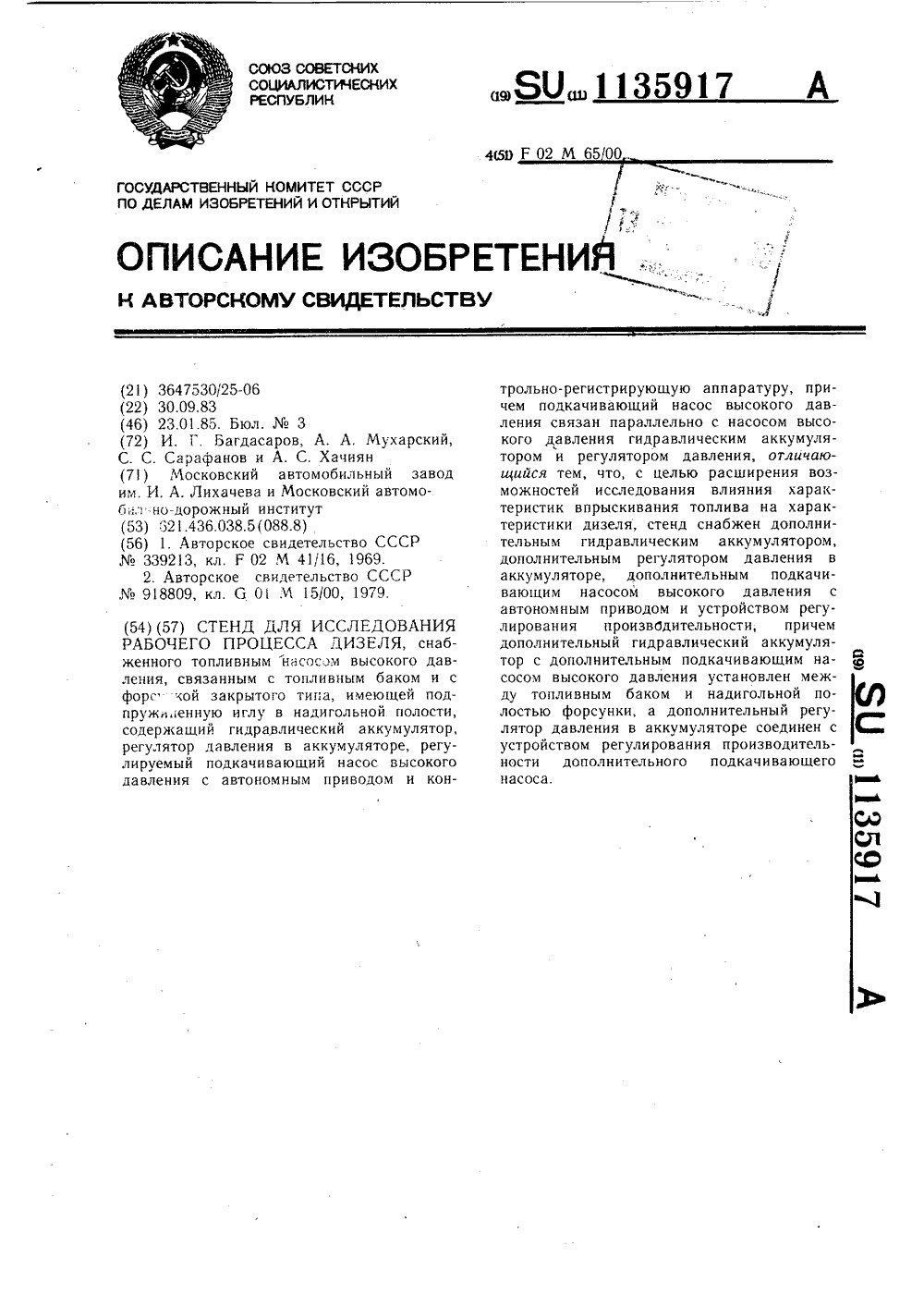

Номер патента: 1135917

Опубликовано: 23.01.1985

Авторы: Багдасаров, Мухарский, Сарафанов, Хачиян

МПК: F02M 65/00

Метки: дизеля, исследования, процесса, рабочего, стенд

...тем, что стенд для исследования рабочего процесса дизеля, снабженногс топливным насосом высокого давления, связанным с топливным баком и с форсункой закрытого типа, имеющей подпружиненную иглу в надигольной полости, содержащий гидравлический аккумулятор, регулятор давления в аккумуляторе и регулируемый подкачивающий насос высокого давления с автономным приводом и контрольно-регистрирующую аппаратуру, причем подкачивающий насос высокого давления связан параллельно с насосом высокого давления, гидравлическим аккумулятором и регулятором давления, снабжен дополнительным гидравлическим аккумулятором, дополнительным регулятором давления в аккумуляторе, дополни 5 10 15 20 тельным подкачивающим насосом высокого давления с автономным приводом и...

Стенд для испытания транспортных средств

Загрузка...

Номер патента: 1132176

Опубликовано: 30.12.1984

Авторы: Багдасаров, Лахтин, Сухицкий, Фот

МПК: G01M 17/007

Метки: испытания, средств, стенд, транспортных

...при этом упомянутыеопорные ролики размещены между опорной тормозной площадкой и одним иззадних беговых барабановНа фиг, 1 изображен предлагаемыйстенд, вид сбоку; на фиг, 2 - то же,вид сверху; на фиг. 3 - схема системы управления тормозом,На основании 1 шарнирно установлены передние 2 - 5 и задние 6 - 9 беговые барабаны. Передние .беговые барабаны попарно охвачены передними бесконечными лентами 10 и 11, а задние беговые барабаны - задними бесконечными лентами 12 и 13. Передние беговые барабаны 4 и 5 кинематически связаны между собой входным валом 14 передачи, содержащей шестерни 15 и 16 постоянного зацепления, а задние беговые барабаны 6 и 7 кинематически соединены между собой входным валом 17 дополнительной передачи,...

Датчик дыхания

Загрузка...

Номер патента: 1109127

Опубликовано: 23.08.1984

Авторы: Багдасаров, Дарчинянц

МПК: A61B 5/08

Метки: датчик, дыхания

...измерения параметров дыхания,Эта цель достигается тем, что вдатчике дыхания, содержащем элементыфиксации и преобразователь, преобразователь содержит прямоугольной волновод кольцевой формы с щелью посредней линии, поглощающие клинья,расположенные в торцах волновода,который с помощью оси закреплен внутри корпуса, входной и выходной коаксиально-волноводные переходы со штырями, установленные на корпусе, причем штыри коаксиально-волноводныхпереходов погружены в волновод черезщель, корпус коаксиально-волноводныхпереходов соединен со стенкой волновода со стороны щели, элементы фиксации выполнены в виде присосок, однаиз которых соединена с корпусом, адругая с помощью шарнира и коромысла - с осью.На чертеже изображен предлагаемыйдатчик...
