Номер патента: 1237599

Опубликовано: 15.06.1986

Авторы: Богдановский, Горобец, Резниченко

МПК: B66C 1/06

Метки: грузозахватное, электромагнитное

...боковых грузоподъемных электромагнитов 6 закреплены дополнительные конусообразные наконечники 9, основание которых равно основанию полюсных наконечников боковых грузоподъемных электромагнитов 6. Дополнительные наконечники 8 и 9 изготовлены из прочной прорезиненной ткани с высоким коэффициентом трения по внешней поверхности и заполнены магнитомягким, ферромагнитным поронкообразным наполнителем 10, который сставляет с сердечником 5 электромагнитов 4 и 6 единый мягнитопровод.Электромагнитное грузозахватное устройство работает следующим образом.Перед работой производится регулирвка грузопо сье)1 ного устройства на габаритный размер поднимаемого грузя 7 путем ряздвигания боковых электромагнитов 6, закрепленных в радиальных пазах 2 несущей...

Номер патента: 1237600

Опубликовано: 15.06.1986

Автор: Левицкий

МПК: B66C 1/10

Метки: грузозахватного, захватного, механизм, органа, устройства, фиксации

...орган устройства, общий вид; на фиг.2 - развертка зигзагообразного паза вертикального цилиндра; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 сечение Б-Б О на фиг. 3; ца фиг. 5схема перемегцеция выступов стакана в пазу цилиндра.Механизм фиксации захватного органа монтируется на захватном устройстве, которое состоит из несущей конструкции (рамы) 1, ца которой смонтированы захватные органы - рычаги 2, шарнирно соединенные с нижними копиями тяг 3, а верхние концы тяг 3 шарнирно соединены с подвижной траверсой 4, которая соединена с элементом навески цд грузопольемную машину 5. Не суцяя конструкция 1 устанавливается на груз 6, подлежащий Нодьему. К несущей кинструкции 1 жестко прикреплен корпус 7, з к траверсе 4 . - . шток 8. лят в...

Номер патента: 1237601

Опубликовано: 15.06.1986

Авторы: Нагрудный, Полуянов

МПК: B66C 1/12

Метки: грузозахватное

...гиокий орган 9 диета цциоцшго уцрзцлсция. Грузозахватнцй оргасцабжч чрпкрспл пнц н юсредством соединиеьного пальца 10 сьемнцм хвостовиком 11, П)узозахвзтццм стро)ом 12 и крспсжнь)ми дтз 3 ях)13 1:3. Ус ро)1 ст 50 сцзбжепо до)ол)и Г)ь м 1 рзоззхвз)цы 1 ОрГзцом 14, к цссН 1 ему элме)ту которого (рикрсплц3)бки 3 ОРГс(Ц 9 ДИС 1 с 3 Ц 13 ИО)п)ГО )31 Рс)13,1 ИЯ (К ЦОВ- поги Ггзз)х 5;3)1 Ого )Р зцз.3;)б 03 Грм;з 3 БзтнОГО ) с; рг)1 тнз О)в Ц 1 с 3 551533 сс С 31 ГОП,)3)3 Обс):50.Гри р) чпо 1 режиме работы ч( ть)х 5 т Бевой стрн (фиг. 3), нз конца: которо 0 закреплены грузозахватцые органы, с 1 бжсннце гибкими органами 9 дстзнццоцпо 0 управления, навешивается юсредством сер)п па крк)к грузоцосгьех)3 Ой машины.Г троп пмтсм НО)50 Г)0 з...

Номер патента: 1237602

Опубликовано: 15.06.1986

Авторы: Телегин, Фотченков

МПК: B66C 1/12

Метки: строп

...и открнг Ж -35 5,н ки 5 ннб онткч и. про 1, т,"1 гбоок;нн,Изобретение относится к пюдъемно-транспортному машиностроению и может использоваться для строповки различных штучных грузов.Цель изобретениясниженис материалоемкости. На фиг.показан строп, об 1 ций Вид; на фиг. 2 -- разрез А-А на фиг. 1; на фиг. 3 -- строп в нерабочем положении.Строп сосТойт из двух ветвей 1 и 2 с захватными органами, например крюками 3, на кой 1 цх иотрезка каната 4, уложенного восьмеркой и прикрепленного к ветвям 1 и 2.Отрезок каната 4 при изготовлении стропа свертывают в кольцо, располагают мекду вствями 1 и 2, крепят к ним с помо 1 цью Оожимных ВтулОк 5, устан 015 лснных с зсЗов ром друг относительно друга, затем одну ветвь стропа повертывают...

Номер патента: 1237603

Опубликовано: 15.06.1986

Автор: Потемкин

МПК: B66C 1/14

Метки: грузозахватное

...гл ем обеспечения захватя вертикально расположенных грузов.На фиг. 1 показано устройство, общий с) вид; на фи. 2некоторыс варианты применения грузозахватиого устройства ,ля различных грузов. Грузоздхватное устройство фиг. 1) состоит из стропа 1 и опорного элемента, предоЯвлянего сооои клин 2 с внепней 3 и вну(- и; йн ,( рхносзями. К.и 1 2 вы,10 л)1(.,", , "1;1:1 (Гвс)сп:51 хи 5 и ) но края, с) 11,". у,ярнср),сольной сси2 .5 ст биьпо;н 1 еи 1(0":,с с Внн с ФО)чойр Гзя .1, мсспс сгс) захват:. Бис 1- 5( 1 в, рхс Г 1 к,пня 2 и ОГБсрстн 5,) 1 ,к ны и 1 с. сер ,1.ннь, кря 51, ч 1)с)ь2 нс Го;)Бх Ирои. с ро. хои 1: Всйи с с Грои И(Г, 1", с 5( )з Н 1 . Оопаз)1, и) -б(,1 обеспечить удобство взаимодействия с грузоподъемным механизмом, например в...

Номер патента: 1237604

Опубликовано: 15.06.1986

Авторы: Беляев, Жданов

МПК: B66C 1/28

Метки: грузозахватное

...является повышение надежности работы устройства.На фиг. 1 показано устройство, обций вид; на фиг. 2 -- захватный орган ц механизм фиксации.Грузозах)атное устройство содержит вертикальную раму 1 с проушиной 2 для навсшивация на крюк грузоцодъем ного механизма и вертикальными стойками 3. На каждой стойке 3 шарнирно ца осц 4 закреплен Г-образный захватный орган 5 с опорным плечом 6 и вспомогательным плечом 7.На раме 1 цосредством оси 8 установлен двуплсчий рычаг 9, цлсчо 1 О которо о через ось 11 соединено с тягой 12 с вы/юлнеццым на с( конце пазом 13. В пяз входи г палец 14, зякрсцл(нный на захватном органе 5. На нлечс 15 рыча/ а 9 закреплен ролик 16.Ня стойке 3 закреплена зацелка, состояц 151 цз корцу(а 17 ц установленного в нем...

Номер патента: 1237605

Опубликовано: 15.06.1986

Авторы: Скрыпник, Шегельман

МПК: B66C 1/32

Метки: деревьев, захват

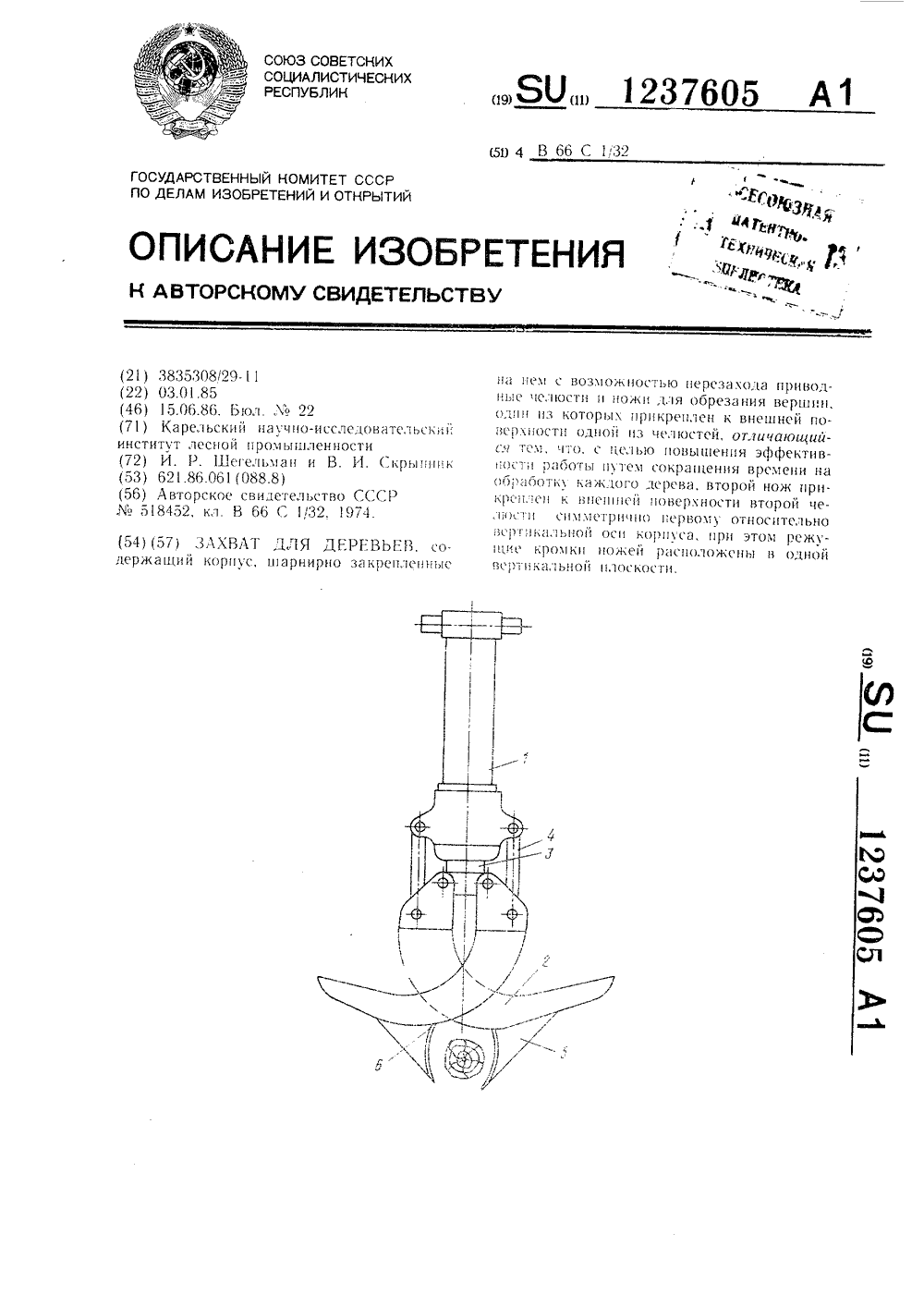

...11 Г. 1,1 КГ,1 1 О )ИКГОВ 1. 1:ИЙИ;ИИИК ГИК)ГЛ И. )ОО, КИО)ОВ 11 -)ИГИИ 1 и ;)К 7.1 1 11 О ИИГИИГ 1111 И 111 1 ОГ чи 1 ГГКОИИОО кгм РЯ С, (Р ПО Лелии изОГ 1 и те,иЙ и ОкыиЙОЗ;111 Гкии, )1 х З;, изми;Окии ииЕ,:, к Си.ы, 1111 к итеит 1,жИРОИ, Г 111(е ктйыЯ.Изм)ретснис Относитс 5 к захватам ма ипулязоров лесозаготовительных машин и можг былгь использовано в лесной промышлсшшсти при бесчокерной трелевке деревьев за Ворпины с предварительной обрезкой Всо и и н рел юех) 1 х,1 Р 1)свьсв.11 с,1 ьк 51:10 б 1)стсни 51 явл 5 стс 5 Иовып 1 енис эфЕрскт 5 Вности рабо)ы путем сокрашения Времени на обработку каждого дерева.1 Ь сртеже представлен захват манипулятора перед обрсзкой вершины дерева, обп)ии Вид.;3)хват содержит корпус 1, Иарнирно...

Номер патента: 1237606

Опубликовано: 15.06.1986

Автор: Игнатьев

МПК: B66C 1/36

Метки: грузовой, крюк

...ьсмно-транспортного оборулоВа НИ 51.Ц(Г Ь Ю И 3 00 Р СТ(. Н И 51 Я БЛ 51 СТС Я Н 0 В Ы и СИ .5 Н,КНОСТИ Рс 100 ТЫ СТРОЙСТВЗ И МЛООС 151 (. ГО Э КС Нг , с) Та 1, И И 15 С 1 СС Н . Н Н Ы Х У СЛ 0 Б И Я Х.1 з фи. 1 изобра)ксн грузовой крюк с нрслохринтел ьным устройством в закрытом ноло)кс 31; на фиг. 2 то )кс, Б открьо)1 юложснии.)оГрузо)ой крюк солсржит рог 1 с зевом 2 и шсйкой ), нрслохранитсльнос устройство 4, СТЗНОВГ 1(ННОВ Н 1 Н 1 СЙКС 3 С 303 МОЖНОСТЬК) БС)ТНК 1 ГЬНО 0 503 ВРЗТНО-НОС 1 УЧЕЗТСЛЫОГО Лвижсния. 11 рсЛохранитсльное устройство 4 ВКЛ ОЧ 3 Ст В ССОЯ;32 Н ОР 13 ОР Га Н 5мснт фиксиии его Б закрытом ноложснии.;л 1 мс- ф.ксии нрс,свляст собой Бтулк) 6,:ы)лнснную с фигурным нролольным 1:,(;з 7 3) )ем 8 н Внугрсннеи ст(н)онс,...

Номер патента: 1237607

Опубликовано: 15.06.1986

Автор: Стариков

МПК: B66C 1/42

Метки: грузозахватное

...18 с ку,:РЕсоЙ 9, цЯрцирно зякрсп, Спой пя среднем стикапс 5. Второе ПЛЕ 1 К, ЛИСЬЕ Пс(ЛЫЕЕГ 2( СБЯЗЯНО С упорс)х 1 )1, БьГОл 1 сцым В Бпдс Голукольця с ЗУОГ,ЯХ и, СООБЕТСТВУЮЦИМИ ПРОфИПО ксБок ст(ржця 4.1",11(си 19 и ясет Бозврятнук) пружину 22 удсрксиек)ПЕуО хпор 21 Б Открытом ПО,Ожс- ци.В ряспор между дницсм дружного стак;(и 6 ц бурп ком срс;(цсго стякана 5 по стиклецд пружина 23 сжатия, Ня стержень 4 цисп Г у 1 Орцое ко(Ьцо 24, в тело которого Ввсрцуты ) стяцовочпые винты 25.В Верхней части наружного стакана 6 (От) пок. Си с(рь д 26, 1 Осредс 1 вом котороч (рузозихвипо( устройство цявепинает 1 и( Крюк ру;)опод 3 ьсм нОЙ ма)и ны.1 3)уззахватное ) строЙстко работает сле.(Х цИМ Об)1 ЗОГс. При подБеме крюкарузо 1 одьсмцой мд.шины (не...

Номер патента: 1237608

Опубликовано: 15.06.1986

Автор: Рахманов

МПК: B66C 1/42

Метки: грузозахватное

...на фиг, 5 - то же, вид с 3 ерху.ЛВТОМЫТИсЕСКИй ЗаХВат СОдвржИт раМу 1 с направляющими для подвижных кярсток 2 несусцих захватные элементы 3 и парнирцо соедРРеых с нижними концами рычагов 4, верхние концы которых через шестерни 5 и дов.цительные шестерни 6, смонтированпы Б подвижных попах 7, связаны с доноИи с/ь 1 ыми Рь ыс 3 ми 8, нижнцс концы ЮСЛСДНИХ УС.ГЫ(:ОБЛСПЫ В ДОПОСпТСГПЫХ кярсткых. устыцовленпых на катка( 10 в 20 няпрянгяющих рамы 1. В каретках 9 на О(.5 Х 1УС 1 с 1 НОВН Н Ь 1 ДОПОЛ НИТС.ЬПЫС ПССГс)ри 12 и 13, скрепленные с шжними концами дою,нит(.льных рычагов 8 и 14 соотВСЧС 1 13 СН 10. ВСрХ ИС КОПИЫ ПоссСдИХ (.М Оцтп)О 3 сны 3 допог 1 тс,1 ьх ю;(виж ных ОНО- р 3 х 15 и через доно./птельп.с шестерни 6 И/ СО(/И 3(ПЫ С Р...

Номер патента: 1237609

Опубликовано: 15.06.1986

Автор: Тараторин

МПК: B66C 1/54

Метки: автоматический, внутренней, захват, полостью

...ПОЛОСТЬ)О, содержащий корпус, размещенную в нем штангу с упором на нижнем конце и кинематически соединенные с корпусом двуплсчпс закватные рычаги, отличающийся тем, что, с целью повышения надежности, он снабжен шарнирно соединенным с упором штанги одноплечим рычагом с наклонным фигурньм вырезом в нижней части, при атом занитные рычаги установлены на одной оси, вьполнспнс 1 й с выступом для взаимо действия с фигурным вырезом рычага.,/ сс ссс сс /(.5 ЯО)(.:.ь 5 (Ос)НГ(. , 3(1 15 ж 1 (с кон Еы Гх 303 хБЕ)ть 1 х )ы(аОВ )Но(1 "и Б ОтБс)ст 5( и 5,Ес 1 И 5", нол.05 к 1(сГО (Г ,(".О ХЕ ИР(; БКС.) СГ С То Г и, ( (1 К ) Ы(1И 1 (, ) (Т (. 5 и Е 3 - СГ(:ПТ;11(100.(01 ЖЯСТ,Е 15 ИЖЕП 15(с ВНИЗ. ы(, и оси 5 сколь: и ИО;иж)1 еи ИОБС)х-",". (...

Номер патента: 1237610

Опубликовано: 15.06.1986

Авторы: Горбатова, Миронов, Музыка, Ставицкий

МПК: B66C 5/10

Метки: грузоподъемного, крана, платформа, поворотная

...и наружной обечайками платформы.Га фиг. 1 изображена поворотная платформа, обеций вид; ца фиг. 2 -- то же, вид сверху; на фиг. 3 разрез А-А ца фиг. 2; на фиг. 4 - разрез Б-Ь на фи 2.Говоротная платформа 1 представляет собой рамную конструкцию, опирающуося на опорно-поворотное устройство 2 крана, содержа(цук) кронштейны 3 и 4 с проупинами для крепления надстройки и консоли 5 ,Я крс сс н 51 ср .1 ы. В п.стОрм. м(.тс 1 НОВЕНЬ Нс(рМЖ 1 дя 6 И ВНМТрсп 5(яОбечайки, элемсТы 8 и 9 жесткости, связаццыс 1 Г)сре,ктвом вс)хцей 10 и нижней 11 ПЛИТ Е СдИ ПМ 0 рс 1 Му, дрЪ ж Ндя ОбС 1 Ч а Йкд 6 расположена непосрсдстеснцо над онорноюворотным устройством 2. Госледнее скреплено болтовым соединением 12 с нижней плитой 11 и фланцем 3. Внутренняя...

Номер патента: 1237611

Опубликовано: 15.06.1986

Авторы: Бучинский, Глущенко, Коваленко, Мавроди

МПК: B66C 7/00

Метки: подкрановый, путь

...и трудоемкости рихтовки.На фиг. 1 изображен подкрановый путь, общий вид; на фиг. 2разрез А-А на фиг. 1.Подкрановый путь содержит подкрановые балки 1, установленные на подкрановой части 2 колонны и прикрепленные к ее надкрановой части 3, снабженной направляющими 4, вертикальные 5 и горизонтальные 6 регулировочные винты, последние из которых размещены между торцами 7 подкрацовых балок 1 и соединены с надкрановой с(ае(Ь(О 2 КОЛОНцЫ и ПОдКраНОВЫМИ баЛКами 1, подкладки 8 и закладные детали 9.В а(дира(цовои части колон ць Выполнен паз 10, в котором размс(цена головка 11 верхнего регулировочного винта 12, опертая ца вцутрснцю(о поверхность 13 направляющих 4, при этом последние устацов.ець с вертикальным зазором 14 между ними и через зазор 4...

Номер патента: 1237612

Опубликовано: 15.06.1986

Автор: Яхнин

МПК: B66C 9/08

Метки: буксы, крана, крепления, раме

...того регулировоцнос устройство снабжено прокладками, располагасмымц в скобовидной части промежутоцного элемента и взаимодействуюшими с торцовой поверкцостьк окацтовоцного элемента.,1 ит Изобретение относится к машиностроению, в частности к устройствам крепления букс к раме крана.Цель изобретенияупрощение конструкции и повышение ремоцтопригодпосги.На фиг. 1 изображено предлагаемое усгройство, общий вид; ца фиг. 2 . - разрез Л-А на фиг. 1.Устройство крепления буксы к раме крана содержит окацтовочный элемент 1 под буксового выреза рамы, соединенный с корпусом 2 буксы резьбовыми элементами 3, промежуточный элемент 4, размещенный между окантовочным элементом 1 и вырезом 5 в корпусе 2 буксы и охватывающий своей скобовидной частью 6 одну из...

Номер патента: 1237613

Опубликовано: 15.06.1986

Автор: Гредиль

МПК: B66C 9/16

Метки: букса, крана, мостового, упругая

...на(1 д. 4,5 Филиал ППП Патснтх, г. Ужгород, ул 1 роектнан, 4с,(иктор 11. (,лопопниик3 акна 3253,"2( Изобретение относится к подъемно-транспортному оборудованию, в частности, к конструкции ходовых частей кранов.Цель изобретения - улучшение эксплуатационных характеристик за счет демпфирования боковых колебаний.На чертеже показана упругая букса двухребордного колеса крана, общий вид, разрез.Упругая букса состоит из внешнего 1 и внутреннего 2 корпусов подшипниковых узлов, закрепленных на концевой балке рамы крана. В подшипниках буксы помещена ось 3 с жестко соединенным с ней ходовым колесом 4. Во внешнем подшипниковом узле ось 3 перемещается в осевом направлении, скользя по внутреннему кольцу подшипника 5, внешнее кольцо которого...

Номер патента: 1237614

Опубликовано: 15.06.1986

Авторы: Агафонов, Блинов, Боголюбов, Гридасов

МПК: B61C 13/08, B66C 11/06

Метки: монорельсового, подвесного, транспорта

...конструкции.На фиг. 1 изображена предлагаемая система, общий вид; ца,фиг, 2 - разрез Л - Л ца (риг. 1. ":Система 1 ог)5)а 1 сгого моцорсл ьсового транспорта сдержит тягач 1 и монорельс 2.Тягач содержит каретку 3 и привод 4, подвсцеццыэ на оси 5 и поджатый к )О- норельсу пружинаМи 6.Привод 4 содержит две щеки 7, к каж. дой из. которых соответственно присоединен двигатель 8 и основной редуктор 9, ца выходном валу 10 которого устацовлсГо приводное колесо 1.Тягач снабжен дополнительным редукто ром, Включающим быстроходцую пестерио 12, устацовлееНуО на Выходно)м валу 1( Основного редуктора 9, два тихоходцых зубца. тых колеса 13, соосцо устацовлсццьх по обе стороны приводного колеса 11 и сблокировапцых со звездочками 14.Шестерня 12 кицемати...

Номер патента: 1237615

Опубликовано: 15.06.1986

Авторы: Азбель, Васин, Рубин, Улитенко, Цейтлин

МПК: B66C 13/18

Метки: вибратором, извлечения, шпунта

...с катушкой пускателя 3 двигателя цибратора. Параллельно кнопкам 1 и 2 включены после- ловы гельцо соединенные змыкакнций вспомоз)(ьпыи к(нТакт 4 пскате,5 3 и мыкзопий к(нпз)сг 5 реле 6 ког)1)ол 51 питания,(игзт(;л 7 приолз 1 И)дас)с) зибрато- РЗ, 1 ЗПРИЕР Ст);ЛОБО 0 КРс)на. :3 с) 1 К 310- пиЙ 13 спомОГзтсг 1 ыы Й коптзк; 8 и)скате, 3 с)к,оОс п(,сгед 013(гельО с Р,ытпкОЙ рел) ) цремепи. зам ыкыюгций контакт) К(то)010 СОСЛИПЕ 3 ПОСЛЕДО 13 сТСЛЬПО С Кс 1 Т 5 П - кои псксгге,51 1; тОРмозс цибРаОРы, ко 0. Рыйжс) с)1,ТЬ ЬПО.ПЕП Э,СКТРИЦЕС(ИМ. Кнснка 12 Стоп прслнызпацс:а л.я ыарийпого )гклоце 151 Бибрыторз и Бклк)цены в цеп), питаия пускателей 3 и 1. Двигс- ТЕЛЬ 7рс 3 Б 15 С с я С ПОМО,ЫО рЕВЕрСИ ВРИ 1 Х кгнтыктоц 13.Устройстцо...

Номер патента: 1237616

Опубликовано: 15.06.1986

Авторы: Ермишкин, Невзоров, Смоляницкий, Толпин

МПК: B66C 13/42, B66D 1/08

Метки: гидропривод, грузоподъемной, лебедки

...11, 12, 13 и 14 сообщены соответственно через магистрали 15, 16, 17, 18, 19 и 20 и трехпозиционные четырехлинейные распределители 21, 22, и 23 с напорной 5 и сливной 6 магистралями,Трехпозиционный четырехлинейныйраспределитель 21 выполнен в нейтральной позиции с сообщенными междусобой линиями. В магистралях 16, 18,20 гидромоторов установлены односторонние гидрозамки 24, 25, 26 и 27,полости управления которых сообщенымежду собой и с магистралью 15 гидромотора 11 посредством магистралей28, 29, 30, 31 и 32, Трехпозиционныечетырехлинейные распределители 21-23управляются сервораспределителями33, 34 и 35, запитанными от сливноймагистрали 6 замкнутого контура, Вдополнительную сливную магистраль 9поступают избытки рабочей жидкостиот работы...

Номер патента: 1237761

Опубликовано: 15.06.1986

Авторы: Власов, Зимняков

МПК: B66C 23/02, E04G 1/06

Метки: опора, роликовая

...Омая на элементы 2 круглого сечения,состоит из ролика 3, разъемной обоймы 4, состоящей из двух частей, переходного звена 5, соединенного посредством шарниров 6 и 7 с частями 5обоймы 4, Части обоймы связаны однас другой штифтом 8, установленным содносторонним зазором в пазу 9. Обойма 4 снабжена сменными вставками 10с фрикционными накладками 11. Обойма 20снизу скреплена стяжным болтом 2. Работа с роликовыми опорами производится следующим образом.Роликовые опоры устанавливают на 25 элементы 2 круглого сечения, например на пояса трубчатых ферм, и закрепляют при помощи стяжного болта 12. По роликовым опорам прокатывают монтажные подмости. Вследствие раз личных причин, например неточности установки роликовой опоры по высоте или большого...

Номер патента: 1237934

Опубликовано: 15.06.1986

Авторы: Иванов, Козин, Тихоненков, Шубенок

МПК: B66C 1/18, G01M 17/00

Метки: испытаний, ленточных, органов, стенд, тяговых

...тяговые органы 6 и 7 закрепленыодними концами на раме 1, а другиеи - кплечам 10 и 11 балансира рычага 12 нагру 20зочного устройства 13, установленного с помощью стойки 14 на опорном основании 15.Рама закреплена на основании 15 посредством шарнира 16,При включении привода 2 основной 4 и дополнительный 5 ведущие шкивы трения начинают вращаться. Вследствие их эксцентричной посадки на выходном валу 3 привода 2 расстояние между образующими ведущих 1 пкивов 4 и 5 трения и отклоняющего блока 8 скольжения периодически из меняется, а огибающие их испытуемые ленточные тяговые органы 6 и 7 проскальзывают по образующей отклоняющего блока 8 скольжения попеременно в противоположные стороны. Благодаря этому не требуется производить реверсирование...

Номер патента: 1238991

Опубликовано: 23.06.1986

Авторы: Антонов, Гаязов, Епифанов, Златопольский, Таркил, Трофименков

МПК: B60P 1/48, B66C 23/36

Метки: погрузки, полуприцеп-контейнеровоз, разгрузки, устройствами

...на грузовой платформе с возможностью качания в поперечной вертикальной плоскости и шарнирно связанную посредством гидроцилиндра, установленного на стороне разгрузки, с поворотной в той же вертикальной плоскости выносной опорой, один конец которой шарнирно закреплен на грузовой платформе, и устройство для фиксации стрелы, стрела выполнена изогнутой таким образом, что ее телескопическая часть в положении опускания контейнера на платформе перпендикулярна последней, а точка шарнирного крепления стрелы к грузовой платформе смещена относительно продольной оси симметрии в сторону, противоположную стороне разгрузки, при этом захватное приспособление закреплено непосредственно на конце выдвижной телескопической части. На фиг. 1 схематически...

Номер патента: 1239077

Опубликовано: 23.06.1986

Авторы: Крылович, Михнюкевич, Цыганок, Щучко

МПК: B66C 1/12

Метки: вертикальных, конструкций, подъема

...механиз 20ма, затягивающий строп 3, состоящий издвух частей, прикрепленных одними концами к траверсе, а другими - к подвижномуэлементу механизма 4 дистанционной расстроповки, и кинематически связанный с затягиваюшим стропом удерживающий строп 5,кинематически связанный с частями затягиваюшего стропа вблизи их первых концовжесткий стержень 6 с отверстиями 7 и размещенное на стержне с возможностью перестановки вдоль него соединительное звено 8для удерживающего стропа 5, концы которого соединены между собой посредством зажимов 9 на нижнем конце стержня, а кинематическая связь удерживающего стропа сзатягивающим стропом представляет собой размещенные на затягиваюшем стропе35блоки 10 с центральными отверстиями, черезкоторые пропущен...

Номер патента: 1239078

Опубликовано: 23.06.1986

Автор: Квасной

МПК: B66C 1/14

Метки: листа, профилированного, траверса

...листового материала.Цель изобретения - повышение надежности и улучшение работы в стесненных условиях.На фиг. 1 показана траверса, общий вид; на фиг. 2 - узел 1 на фиг. 1 (в аксонометрии); на фиг. 3 - вид А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 3.Траверса содержит раму 1 с элементами навески на крюк крана, выполненными в виде тросов и строповочного кольца, к которой присоединены захваты, выполненные в виде вертикальных ребер 2 с горизонтальными зубьями 3.Между зубьями 3 и над ними расположены установочные пластины 4, прикрепленные к вертикальным ребрам 2.По торцам вертикальные ребра 2 выполнены с направляющими 5,Сопряжение вертикальных ребер 2 с зубьями 3 выполнено овальным, с некоторым радиусом К. Траверса снабжена...

Номер патента: 1239079

Опубликовано: 23.06.1986

Автор: Молодых

МПК: B66C 1/22

Метки: грузозахватное

...возможностью поворота на 360 вокруг своей оси полый вертикально расположенный корпус 3, внутри которого размещен шток 4, который перемещается вдоль корпуса от приводного барабана 5, закрепленного на втулке 6, свободно смонтированной на корпусе 3, посредством гибкого органа 7, закрепленного одним концом на несущей лапе 8, закрепленной на штоке, а другим - на барабане 5. Втулка 6 опирается на пружину 9, посаженную на корпус 3, которая удерживается упором 10. Последний представляет собой гайку-штурвал, которая за счет резьбового соединения перемещается вдоль корпуса 3 для настройки прижима 11 закрепленного на верхнем конце втулки 6 относительно оконного проема панели 12. Барабан 5 имеет механизм фиксации его положения, представляющий собой...

Номер патента: 1239080

Опубликовано: 23.06.1986

Авторы: Климов, Лесин, Осипов

МПК: B66C 1/58

Метки: грузов, захватное, мешках

...Изобретение относится к тем областям народного хозяйства, где в качестве тары используются тканевые мешки с зашиваемой горловиной - пищевая промышленность (производство сахара, круп, муки и т,п.), торговые и заготовительные предприятия, химическая промышленность, транспорт и т,д., при погрузочно-разгрузочных работах с наполненными мешками, например загрузке и разгрузке железнодорожных вагонов, автомобилей, разборка штабелей, а также при транспортировке мешков на небольшие расстояния, например в складе, посредством установки захватов на электропогрузчиках, кранах, манипуляторах и т,п. при этом наиболее характерным положением мешка в исходной позиции является горизонтальное лежачее положение, при котором зашитая горловина мешка...

Номер патента: 1239081

Опубликовано: 23.06.1986

Авторы: Ильин, Шифрин

МПК: B66C 1/62

Метки: грузовая, подвеска

...отверстия для воротка, Под буртиком расположен подпятник 4 (из шариков). Винт 3 удерживается в 25 корпусе стопорным кольцом 5. Ползун 2 в корпусе установлен на шпанках 6, которые удерживают стопоры 7. Лапы 8, имеющие форму контура, рассчитанную на обхват поясков различной толщины, имеют проушины с осями 9. Торцовая поверхность проушины выполнена с эксцентриситттом к оси. Ограничитель раскрытия содержит сухари 10 клиновой формы, помещенные между35 корпусом и проушинами лап, и поджимную гайку 11, обхватывающую корпус и сочлененную с сухарями с Помощью кольцевого паза, В ушки на корпусе заведены серьги 12 для навешивания40 грузоподъемного средства (например, тали) 13. Лапы на концах (фиг.2) имеют раздвоение для увеличения базы захвата....

Номер патента: 1239082

Опубликовано: 23.06.1986

Автор: Хаит

МПК: B66C 1/12, B66C 1/64

Метки: траверса-кантователь

...путем увеличения угла поворота кантуемого изделия до 180оНа фиг. 1 показана траверса, общий вид; на фиг. 2 - то же, вид сбоку.Траверса состоит из собственно траверсы 1, имеющей тавровое сечение. На полке 2 траверсы 1 подвешены стропь 3 непосредственного захвата кантуемого изделия 4, на полке 5 подвешейы полиспасты 6, например 4-х кратные, на обоймах которых подвешены стропы 7.Кроме того, траверса 1 снабжена петлей 8 дпя подвешивания на крюк грузоподъемника, а на полке 5 подвешены дополнительные стропы 9.Траверса работает следующим образом.После закрепления строп 3 и 7 на противоположных сторонах кантуемого изделия (фиг.2), т.е. крегтнакрест, подвешенную при помощи петли 8 на крюк грузоподъемника траверсу 1 поднимают...

Номер патента: 1239083

Опубликовано: 23.06.1986

Авторы: Голиков, Гребенюк, Квитченко

МПК: B66C 6/00

Метки: балка, подкрановая

...10 его креп" пения, установленные в местах перегибов 11 стенки 1, что уменьшает крутящие крановые воздействия на верхний пояс 1 подкрановой балки. 1 12390Изобретение относится к промышлен 1ному и транспортному строительству,а именно для подкрановых путей и Дляпролетных балок мостового типа.Цель изобретения - снижение материалоемкости подкрановой балки,На фиг. 1 изображена подкрановаябалка с боковым соединением поясови стенкой, общий вид; на фиг, 2разрез А-А на фиг, 1; на фиг. 3 - 10то же, при сварном соединении поясови стенкой; на фиг. 4 - разрез Б-Бна фиг. 3.Подкрановая балка содержит вертикальную стенку 1 с верхним поясом2, выполненным по крайней мере издвух уголков 3, прикрепленных с разных .сторон к стенке 1 и примыкающих .к...

Номер патента: 1239084

Опубликовано: 23.06.1986

Автор: Вергелес

МПК: B66C 13/12, H02G 11/00

Метки: объекту, подвижному, подвода, энергии

...а именно к устройствам для подвода энергии к подвижному объекту, например к крану-штабелеру.Цель изобретения - упрощение конструкции устройства.На фиг, 1 схематично изображено устройство для подвода энергии, общий вид; на фиг. 2 - то же, вид спереди; на фиг, 3 - стойка, вид сбоку.Устройство для подвода энергии к подвижному объекту содержит гибкий энергоноситель 1, например кабель, соединенный концами с подвижным объектом 2 и раздаточной коробкой (не показана), закрепленной в конце пути 3 подвижного объекта 2. Энергоноситель 1 в средней части подвешен к кареткам, включающим в себя 1.-образную скобу 4, в конце нижней части которой смонтирована подвеска 5 для энергоносителя 1.В верхней части скобы 4 на оси 6 установлен ролик...

Номер патента: 1239085

Опубликовано: 23.06.1986

Авторы: Салтрукович, Шайншейн

МПК: B66C 17/06

Метки: кран, мостовой

...А-А на фиг, 3; на фиг. 5 - устройствд при расцепленных тележках; на фиг,6 - то же, при сцепленных тележках.Мостовой кран содержит грузовую тележку 1, на которой шарнирно установлены толкатель 2, шарнирно соединенный с приводом 3, и упор 4, дополнительную тележку 5, на которой шарнирно закреплены крюк 6, рычаг 7 и захват 8. Рычаг 7 и захват 8 связаны шарнирно между собой тягой 9, Дополнительная тележка 5 оснащена также парой катков 10,подвижным упором 11, связанным с пружиной 12, опорами 13. На мосту крана установлены упоры 14. Дополнительная тележка снабжена выдвижной консолью 15,Управление устройством проводится из кабины машиниста мостового крана,Устройство работает следующимобразом. В нерабочем положении дополнительная тележка 5...
