B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.
Устройство для стыковки подвесного пути мостового крана
Номер патента: 861281
Опубликовано: 07.09.1981
Авторы: Вязникова, Комиссарчук, Маскилейсон, Москалев
МПК: B66C 7/12
Метки: крана, мостового, подвесного, пути, стыковки
...13. Этим обеспечивают определенность положения грузозахватных элементов 19 относительно петель 20 плит 17, установленных в ячейках магазина 18. При этом конусный наконечник 15 пальца-фиксатора 1 выводится из гнезда 8 кронштейна 7, что позволяет мостовому крану 3 беспрепятственно передвигаться в пролете подкрановых путей 4. После захвата плиты 17 для передаСоставитель А. Мыльник Редактор Г, БельскаяТехред М, Гайдамакрректоры: А. Галаховаи А. Степанова Заказ 1812 10 Изд.512ПодписноеНПО Поисквенного комитетизобретений и35, Москва, Жшская наб., д. 4 аж 940 СССР крытий Государс о делам 113 Раипография, пр. Сапунова, 2 чи ее в другой пролет посредством переходного мостика 6, точнее для стыковки ее с крайней плитой монтируемой...
Устройство для подъема и установки груза
Номер патента: 861282
Опубликовано: 07.09.1981
Авторы: Богданова, Иванов, Кулаков, Сазонов
МПК: B66C 13/06
Метки: груза, подъема, установки
...выполнены неравноплечими. Центральный шарнир 4 делит каждое звено 3 рамы по длине таким образом, что короткое плечо звена предыдущей секции равно длинному плечу звена последующей секции. Длин ные плечи рычагов имеют пазы, в которые при подъеме груза заходят шарниры 4 последующей секции. На всех центральных шарнирах 4 жестко закреплены траверсы 5. На траверсах 5 смонтированы направляю щие 6, верхние концы которых установлены в отверстия выше расположенных соседних траверс 5 и основания 1 и направляются по ним. Грузозахватный орган фиксируется на нижнем центральном шарнире 4, а с пер вым центральным шарниром соединен шток привода подъема 7.При раздвигании шарниров 4, находящихся в пазах 2 основания 1 (например, с помощью гидроцилиндра,...
Устройство для подвода энергии к грузовой тележке крана козлового типа
Номер патента: 861283
Опубликовано: 07.09.1981
Автор: Бык
МПК: B66C 13/12
Метки: грузовой, козлового, крана, подвода, тележке, типа, энергии
...фиг. 2 - барабан с приводом.Устройство для подвода энергии к грузовой тележке крана козлового типа содержит гибкий энергоноситель 1, уложенный на гибкую ленту 2, расположенную на роликах 3, установленных на кронштейнах 4 вдоль пути 5 грузовой тележки 6. Один конец энергоносителя 1 и ленты 2 закреплен на бугеле 7 тележки 6, а второй конец энергоносителя соединен с пунктом питания (не показан), расположенным в верхней части опоры 8 крана. Второй конец ленты 2 закреплен на барабане 9, смонтированном в нижней части опоры 8 и соединенном с приводом, который может состоять из редуктора 10 и электродвигателя 11. Энергоноситель 1 закреплен на ленте 2 в зоне у грузовой тележки 6.3Устройство работает следующим образом. При перемещении тележки 6 от...
Гидравлический привод стрелового самоходного крана
Номер патента: 861284
Опубликовано: 07.09.1981
Авторы: Бисягин, Васенин, Кобзарь, Куроедов, Малютин, Натачанный, Смирнов, Фомичев, Шахов
МПК: B66C 13/42
Метки: гидравлический, крана, привод, самоходного, стрелового
...длины стрелы,Распределитель 5 служит для управления гидромотором 12 механизма поворота и гидроцилиндром 13 механизма подъема 5 стрелы. На сливной линии 14 распределителя 2 установлен фильтр 15, а на сливной линии 16 распределителей 4 и 5 - фильтр 17, через которые жидкость поступает в бак 18. 10В распределителе 2 установлен золотник 19 с возвратной пружиной 20, переключающий поток жидкости, подводимый от насоса 1 по напорной линии 21, либо к линии 22, питающей золотники управления гидро цилиндрами выносных опор, либо к линии 23, по которой жидкость через вращающееся соединение 24 может подводиться к проточному каналу 25 распределителя 5.Возвратная пружина 20 золотника 19 20 обеспечивает сообщение насоса 1 с распределителями 4 и 5...
Стреловой кран
Номер патента: 861285
Опубликовано: 07.09.1981
Авторы: Гладков, Колесник, Проскурин, Тимошенко, Шевченко
МПК: B66C 23/06
...стрелы, корпус которого шарниром 8 соединен с поворотной платформой 4. На осях шарниров 6 и 8 расположены блоки 9 и 10, которые огибаются тросом механизма подъема груза 11 с образованием уравнительного полиспаста. Подъем крюковой подвески с блоком 12 осуществляется грузовым барабаном 13, на который запасован через блоки 14 и 15 второй конец грузового троса 11. В нижней части между стрелой 1 и стойкой 2 установлен упор 16 для предохранения стрелы от запрокидывания. При работе жидкость под давлением подается в штоковую полость гидроцилиндра 7 поворот стрелы 1. При этом расстояние между осями шарниров 6 и 8 сократится,бтойка 2 повернется против часовой Стрелки и через тросовую оттяжку 5 Поднимет стрелу 1. Блок 12 крюковой подвески при...
Гидравлический цилиндр опоры крана
Номер патента: 861286
Опубликовано: 07.09.1981
Автор: Кравец
МПК: B66C 23/68
Метки: гидравлический, крана, опоры, цилиндр
...Между корпусом 1,. поршнем 2 и штоком 4 30 расположены у ы 10 и 11.Работа цилиндра осуществляется следующим образом.Рабочая жидкость подается под давлением к двум запирающим устройствам 7 и 8, откуда она попадает в полости А и Б, Под давлением рабочей жидкости полый поршень 2 выдвигается на необходимую величину, а рабочая жидкость из полости В уходит в сливную магистраль, Для установки цилиндра в транспортное положение рабочая жидкость подается под давлением через канал 5 в полость В, а жидкость из полостей А и Б возвращается через сливную магистраль в источник рабочей жидкости.При установке крана на опоры после прекращения подачи жидкости в полости А и Б она запирается в них запираю устройствами, тем самым фиксируя поршень в выдвинутом...
Аутригер для подъемно-транспортных машин
Номер патента: 861287
Опубликовано: 07.09.1981
МПК: B66C 23/78
Метки: аутригер, машин, подъемно-транспортных
...аутригера в автоматическом режиме при закреплении винта домкрата 2 со съемной опорной плитой 1, при этом палец 19 своим торцевым концом упирается в боковую поверхность выступа 16, в это время пружина пальца 19 находится в сжатом состоянии (фиг. 4); 11 положение - работа аутригера в автоматическом режиме при раскреплении винта домкрата 2 со съемной опорной плитой 1, при этом палец 19 своей боковой поверхностью упирается в торцевую поверхность выступа 16, в это время подпружиненные подвижные стопоры из работы выключены (фиг. 2 и 5).Во второе положение аутригер ставится при оттягивании ручкидо упора, в это время палец 19 автоматически заскакивает за торец выступа 16 (фиг. 5).В положение 1 аутригер ставится при оттягивании ручки 18 с...
Ограничитель грузоподъемности механизмов подъема крана
Номер патента: 861288
Опубликовано: 07.09.1981
Авторы: Калита, Киселев, Мешковский, Рунов
МПК: B66C 23/90
Метки: грузоподъемности, крана, механизмов, ограничитель, подъема
...для отключения механизмов при перегрузке и расположены соответственно на ползуне 11 и основании 3, их линейки 18, 19 установлены на рычаге 7 ползуна 10, Ограничитель может быть снабжен демпферами 20, 21, а линейка 22 и концевой выключатель 23, смонтированные на рычаге 6, расположены в зоне переме- щения соответственно концевого выключателя 24 и линейки 25, установленных на рычаге 7. Выключатели 23, 24 предназначены для обеспечения распределения нагрузок между приводами механизмов подьема.Выключатели 26, 27 предназначены для сигнализации о минимальной нагрузке механизмов,Ограничитель грузоподъемности, работает следующим образом.Нагрузки передаются через блоки 4 и 5, закрепленные на рычагах 1, 2, на рычаги 6 и 7.Если нагрузка...
Плавучий кран
Номер патента: 719085
Опубликовано: 07.09.1981
Авторы: Азовцев, Великосельский, Виноградов, Воронцов, Кузнецов, Подбельцев, Полевиков, Свиридов, Фадеев, Чепеватый
МПК: B66C 23/52
...плавучий кран работает следующим образом.Перед подъемом предельного по весу груза уравнительные цистерны левого 2 и правого 3 бортов заполняютсяцаполовину. Например, застропленныйв поднятый в диаметральной плоскостигруз необходимо повернуть влево. Хра- З 5новщик отклонением рукоятки 19 в соответствующую сторону подает черезусилитель О сигнал на схему ИЛИ 18,На другой вход схемы ИЛИ поступаетв это время максимально возможныйсигнал с устройства 21 сравнения ут Олов крена, так как в начальный моментповорота крана из диаметральной плоскости разность сигналов с задатчикадопустимого угла. крена 22 и кренометра 7 максимальна. Учитывая, чтосхема ИЛИ 18 построена по выборуминимального сигнала на ее входах,на вход системы управления механизмом...
Строп для подъема грузов
Номер патента: 863502
Опубликовано: 15.09.1981
Авторы: Боксер, Грузинов, Попов
МПК: B66C 1/14
...2разрезА-А на фиг. 1Строп содержит корпус 1, в котором подвижно установлена скоба 2, накоторую навешивается канат 3. К скобе2 при помощи винта 4 крепится тросик5, верхний конец которого крепится кпружине 6. Скоба 2 удерживается взакрытом положении фиксатором 7, .установленным с возможностью вращениявокруг оси 8. Корпус 1 закрываетсяс боков щеками 9. К канату 3 подвешивается груз 10.В рабочем состоянии строп находится в вертикальном положении, Канат 3заведен в зев корпуса 1, закрытыйскобой 2, которая удерживается в этомположении фиксатором 7. Для открывания стропа - автоматической отстропки груза - его необходимо перевестив горизонтальное положении, для этогостроп опускают до тех пор, пока онне ляжет на груз 10. Под...
Захватное устройство для пакетированных грузов
Номер патента: 863503
Опубликовано: 15.09.1981
Авторы: Краснов, Федорова, Шавер
МПК: B66C 1/32
Метки: грузов, захватное, пакетированных
...3 применен фиксирующий механизм 6. К торцовым сторонам нижнейтраверсы 2 жесгко закреплены стоИки7 с подпружиненными опорными катками8 и амортизаторами 9. -Верхняя траверса 1 снабжена серьгой 10 для навешивания устройствана крюк мостового крана. На внутренних сторонах стоек 7 смонтированыподпружиненные ролики 11, при помощикоторых устройство ориентируетсяотносительно груза 12 в продольномснаправлении.Устройство раб ующим образом.На поддон 5 устанавливают груз 12,например, бухты алюминиевой катанки,затем краном поднимают устройство надгрузом и опускают устройство. Приэтом подпружиненные ролики 11 натал- киваются на груз и тем самым ориентируют устройство в продольном направле. нии, При дальнейшем опускании катки 8 соприкасаются с...
Одноканатный грейфер
Номер патента: 863504
Опубликовано: 15.09.1981
Автор: Кривко
МПК: B66C 3/06
Метки: грейфер, одноканатный
...б шарнирно смонтированы собачки 10,которые входят в зацепление со штоком 1, пружины 11, прикрепленной к верхней траверсе 5, вступающей во взаимодействие с корпусом б через хвостовнки собачек 1 О.При работе грейфер с раскрытыми челюстями опускается на грунт. При ослаблении канатов 8 корпус б опускается вниз, В нижнем положении собачки 10 под собственным весом входят в пазы штока 1, После этого подъемный канат натягивается и верхняя траверса 5 канатами 8 подтягивается к корпусу б, находящемуся в зацеплении со штоком 1. Движение верхней траверсы 5 через тяги 4 передается на че" люсти 3, которые смыкаются, захватывая груз, При перемещении корпуса 6863504 НИИПИ Заказ 7683/3 краж 932 Подписно к верхней траверсе 5 хвостовикн собачек 10 сжимают...
Грейфер для пней
Номер патента: 863505
Опубликовано: 15.09.1981
МПК: B66C 3/16
...выполнена телескопической.На чертеже изображен описываемыйгрейфер,Грейфер для пней включает раму 1с вибратором 2, подпружиненным относительно рамы 1 пружинами 3, челюсти4 и силовые цилиндры 5 поворота челюстей 4. Каждая челюсть 4 соединена тя гой 6 с вибратором 2 и тягой 7 с рамой 2. Каждая тяга б крепится к вибратору при помощи оси 8 и к челюсти 4 при помощи осн 9. Каждая тяга 7 грейфера выполнена телескопической. Грейфер при помощи подвески 10 навешивается на тракторный погрузчик с манипуляторомРаботает грейфер следующим образом.Грейфер с раскрытыми челюстями 4 опускают на пень или группу пней. При включении силовых цилинрров 5 тяги б челюсти 4 начинают поворачиваться относительно осей 8 и одновременно поворачиваются вокруг осей 9....
Подъемно-транспортирующее устройство для монтажных работ
Номер патента: 863506
Опубликовано: 15.09.1981
Авторы: Букин, Виткалов, Глущенко, Пугин
МПК: B66C 11/12
Метки: монтажных, подъемно-транспортирующее, работ
...позноляющей регулировать установку опорного кронштейна по высоте, планки 21,опозволяющей регулировать установку опорного кронштейна но длине. Зажим планки 20 на подвесной раме 12 производится болтами 22, а зажим план ки 21 к планке 20 производится болтами 23.оНа подвесной раме 12 установлена подвижная рабочая площадка (кабина) 24 с пультом управления (не показан),Подвесная рама выполнена с направляю; щими 25, предназначенными для передвижения подвижной рабочей площадки 24 в вертикальной плоскости с Фиксацией по высоте с помощью шпингалетов 26.Устройство работает следующим образом.С помощью автокрана устройство устанавливается на рельс 2 подкрановой балки 3, причем на земле предварительно регулируется уровень уста 15 И 1 25 30 35 40...
Трюмная машина
Номер патента: 863507
Опубликовано: 15.09.1981
МПК: B66C 17/00
Метки: трюмная
...8. Тележка перемещается приводными элементами 9 и 10, присоединенными одними концами к торцам 11 и12 моста Другими концами приводныеэлементы посредством соединений 13 и14 присоединены один к раме тележки,а другой - к платформе. Платформаустайовлена на опорах вращения 15 и16 в раме каретки, Положение тележкин раме фиксируется стропами 17 и 18.Мост на катках перемещается приводной лебедкой 19 посредством канатони отклоняющих блоков. Перемещениемоста 1 производится по рельсам 2021, проложенным вдоль комингса люкатвиндека,Трюмная машина работает следующим образом.Машина принимает груз в зоне люкового проема, куда он подается судовым или береговым грузоподъемным устройством. Груз после захвата его грузо- захватным устройством...
Захватное устройство для грузов с отверстием
Номер патента: 865766
Опубликовано: 23.09.1981
Авторы: Будылин, Дзехцер, Манилов, Ранг
МПК: B66C 1/44
Метки: грузов, захватное, отверстием
...шарнирно закреплен зажимной двуплечий рычаг 2 и жестко - зажимной орган 3. Свободное плечо рычага 2 шарнирно связано с штоком 4 гидроцилнндра 5, шарнирно закрепленного в корпусе 1. Корпус 1 устройства подвешнвается к гиузоподъемному механизма посредством гибких ,подвесок б. К подвескам б присоединены шарнирные четырехзвенники 7 и 8. В диагональ четырехэвенника 7 встроен силоизмерительный элемент 9 с реле 10 давления, при этом элемент 9 связан с груэоподъемным механизмом. В диагональ четырехзвенника 8 встроен силоизмерительный элемент 11 с реле 12 давления. Элемент 11 связан с дополнительным гидроцилиндром 13, взаимодействующим о гидроцилиндром 5.Устройство работает следующим образом.При работе с груса элементы 9 и 11а с тяжелым...

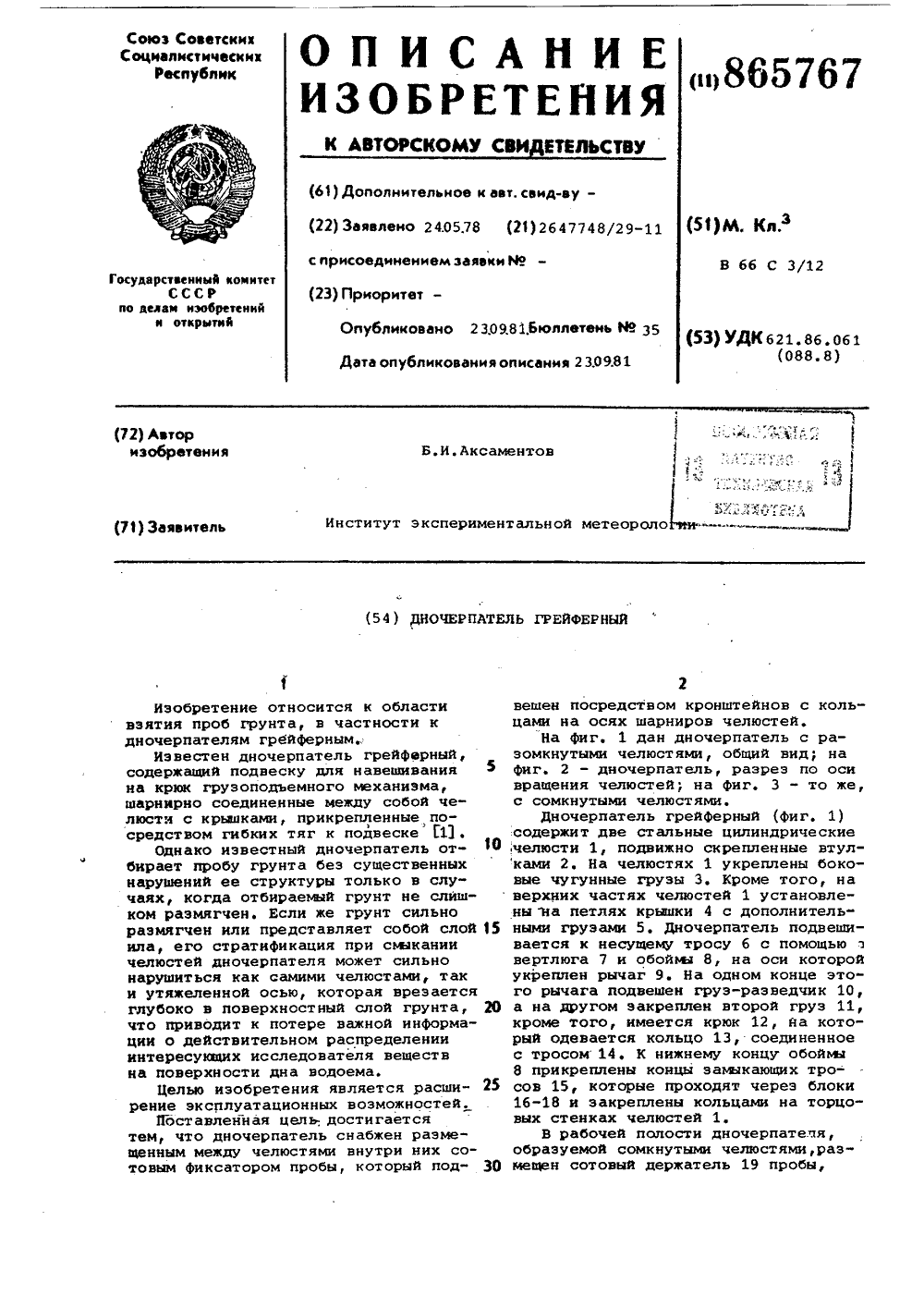

Дночерпатель грейферный
Номер патента: 865767
Опубликовано: 23.09.1981
Автор: Аксаментов
МПК: B66C 3/12
Метки: грейферный, дночерпатель
...22 имеют в верхних своих частях выступы, которые предотвращают вращение сотового фиксатора .19 вокруг полуосей 23 и дают возможность отцепления сотового фиксатора 19 от полуосей. Для этого полу оси 23, имеющие резьбу, вывинчиваются иэ втулок 2, .освобождая сотовый фиксатор 19.Дночерпатель работает следующим образом. 20Перед спуском дночерпателя кольцо 13 одевают на крюк 12, При этом челюсти дночерпателя раскрываются, а криаки 4 оказываются приподнятыми. Длина троса, на котором подвешен 25 груз-разведчик 10, подобрана такой, что этот груз оказывается ниже раскрытого дночерпателя. При приближении дночерпателя ко дну груз-разведчик 10 первым ложится на дно,вследствие чего груз; 11 поворачивает рычаг 9, что приводит к соскальзыванию...
Устройство для регулирования осевого положения колеса ходовой тележки крана
Номер патента: 865768
Опубликовано: 23.09.1981
Авторы: Дугин, Соколов, Сухинин
МПК: B66C 9/08
Метки: колеса, крана, осевого, положения, тележки, ходовой
...козловыхи башенных кранов,Известно устройство для регулирований осевого положения колеса ходовойтележки крана, содержащее корпус,подвижно установленные в нем стаканы, 1на которых установлен вал ходовогоколеса и гайки крепления подшипниковкачения на валу и в стаканах 11.е устройство требуетировки. 1етения - упрощение регуиная цель достигается тем стаканов выполнен с набой и снабжен разрезной верстиями для крепления е едставлено устройство, иг. 2 - разрез А-А на2э с ного лировка осевого подовой тележки проиющим образом.бляется стопорныйгайки 7. Стакан бвставленного своими19, поворачиваютсят требуемого перемепеса вправо или влево. В результате этого вращения стакан б, а с ним ходовое колесо 11 и стакан 5 перемещаются относительно корпуса 1...
Ходовая часть грузоподъемного крана
Номер патента: 865769
Опубликовано: 23.09.1981
Авторы: Александров, Звонарев, Митенев, Якунцов
МПК: B66C 9/16
Метки: грузоподъемного, крана, ходовая, часть
...колесами б, перемещающимися по подкрановым рельсам 7. Верхние поверхности балок 2 контактируют с опорными поверхностями опорной раьщ 8, жестко соединенной с концевыми балками 9 и образующими мост крана, опирающийся в четырех точках на балки 2. Балки 2 закреплены в опорной раме 8 посредством вертикальных осей 10 и 11.Ходовая часть работает следующим образом.При движении крана .с перекосом происходит неизбежное соприкосновение реборт 12 крайних ходовых колес б с подкрановыми рельсами 7, в результате чего металлоконструкция крана начинает взаимодействовать с подкрановыми рельсами 7 через реборды 12 крайних ходовых колес 6.Под действием возникающих при этом боковых сил ходовые тележки 4 полу865769 Формула изобретения ИПИ Заказ 797032...
Грузоподъемный кран для обслуживания гидротехнических сооружений
Номер патента: 865770
Опубликовано: 23.09.1981
Авторы: Евстигнеев, Пейсахович
МПК: B66C 19/00
Метки: гидротехнических, грузоподъемный, кран, обслуживания, сооружений
...предлагаемыйгрузоподъемный кран. Кран содержит портал 1, установленный на ходовые колеса 2 и несущий пролетные балки 3 с перемещающейся по ним грузовой тележки 4 на ходовых колесах 5 с установленным на ней механизмом б подъема и жестко прикрепленной к раме 7 тележки траверсы 8, расположенной под пролетными балками 3 и снабженной приваренными (эакреп ленными) упорами 9. При этом полиспастные подвески 10 установлены на траверсе 8.Кран работает следующим образом.Затвор присоединяется к полиспаст ным подвескам 10, канат 11 наматывается (сматывается) на барабан механизма б подъема и происходит подъем (опускание) затвора. В случае заклин" ки затвора в пазах или обрыва каната 20 11 одной стороны подвеса крановаятележка 4, вследствие...
Гидравлический кран-манипулятор
Номер патента: 865771
Опубликовано: 23.09.1981
Авторы: Грушанский, Курило, Проскуряков
МПК: B66C 23/68
Метки: гидравлический, кран-манипулятор
...ссоответствующими полостями исполнительного гидроцилиндра 3 стрелы 2.Гидроцилиндр 3 через гидрораспределитель 24 с ручным управлением соединяется с гидросистемой 25 базовоймашины,. которая имеет обратные клапаны 26 - 28, К этой же гидросистемеподключен гидрораспределитель 11.Конфигурация копира 4 зависит оттребуемой траектории перемещениярабочего органа крана В данном случае форма копира 4 соответствуетформе базовой машины в плане. Темсамым решается задача перемещениягрузов на заданной высоте с максимально возможным приближением егок базовой машине.Кран-манипулятор работает следующим образом,После захвата груза рабочим органом и подъема его на требуемуювысоту оператор включением соответствующих рычагов сообщает колонне 1вращательное...
Устройство для захвата и транспортирования вала с незакрепленными ступицами
Номер патента: 867839
Опубликовано: 30.09.1981
МПК: B66C 1/10
Метки: вала, захвата, незакрепленными, ступицами, транспортирования
...подхватные органы выполнены в виде стаканов, при этом в верхней части траверсы выполнены пазы для размещения в иих подвесок, а в нижней - вырезы для ступиц.На фиг. 1 показано предлагаемое устройство, общий видф, на фиг2 видА на фиг. 1.Устройство содержит траверсу 1 с прямоугольными вырезами 2 для ступиц 3, пазом 4 для подвески подхвата 5, выполненного в виде стакана для захвата конца вала б, и проушинами 7 для троса 8, который можно цеплять на крюк 9 крана, не показанного иа чертеже.Устройство работает следующим об-. разом.Концы вала устанавливают в подхватных элементах, а ступицы размещают в вырезах траверсы и таким образом перемещают устройство с валом и ступицами к месту сварки.Предлагаемое устройство повышает производительность...
Многоветвевая строповая подвеска
Номер патента: 867840
Опубликовано: 30.09.1981
Автор: Потемкин
МПК: B66C 1/14
Метки: многоветвевая, подвеска, строповая
...крепления элементов упругого звена между собой и к стропу, например, оплеткой 5,15 Устройство работает следующим образом.Навесное кольцо 3 строповой многоветвевой подвески надевают на крюк крана и стропы подводят к грузу. Ветви стропов 1 разнесены в соответствии с размерами и формой распорного упругого звена 4. Заводят захватные органы в места захвата груза и поднимают груз. Упругое распорноезвено 4 под действием груза деформируется, ветви выпрямляются и следует отрыв груза от опорной поверхности. Груз транспортируется по назначению. Операции по расстропке производятся в обратной порядке.Установка упругого звена, состоящего из кольцевых элементов, начинается с выбора необходимого их количества в соответствии с размерами грузов и...
Вилочный захват
Номер патента: 867841
Опубликовано: 30.09.1981
Автор: Соколов
МПК: B66C 1/22
...звено 16. Для регулировки вил в порожнем и груженном состоянии служит шайба 17 и паз в кронштейне 6, относительно которого перемещается звено 16, с фиксацией болтами 18. Вилочный захват работает следующим образом.Порожние вилы должны пройти отладку на определенный диапазон грузов. Для этого порожние вилы подвешиваются на крюк крана и, если (при подъеме) концы вил окажутся не в горизонтальном положении, то производится установка их в упомянутое положение перемещениями серьги 16 относительно кронштейна 6 и шайбы 17 по направляющим 10. Выставив противовес в нужном положении (концы вил при этом стоят горизонтально), шайбу 17 закрепляют на направляющей 10, а болты 18 затягивают. Затем постепенно загружая вилы до образования между...
Грузозахватное устройство
Номер патента: 867842
Опубликовано: 30.09.1981
МПК: B66C 1/28
Метки: грузозахватное
...в спиральных пазах 12 стакана 4, упорная пружина 13 и упорные пояски 14. На штангах 5 посредством тяг 15 закреплена траверса 16 с упорами 17. Звездочка 7 имеет зубья с двухсторонними скосами, а звездочка 8 - с односторонними.Устройство работает следующим образом.При переносе груза, когда он лежит на лапах 6, поворотная звездочка 8, находящаяся в крайнем нижнем положении рабочего хода, непосредственно опирается своим торцом на нажимную звездочку . Цилиндрический штифт 11 находится также внизу спирального паза 12, чему способствует пружина 13. При опускании груза, например автомобиля, после его контакта с грунтом траверса 1 продолжает опускаться. При этом подвижная траверса 16 своими упорами 17, опираясь на верх кузова автомобиля,...
Грузозахватное устройство
Номер патента: 867843
Опубликовано: 30.09.1981
Авторы: Бузлаев, Губакина, Суконик, Яковлев
МПК: B66C 1/44
Метки: грузозахватное
...собой, верхнюю траверсу 5, цепные стропы 6, соединяющие траверсу 5 с треугольным звеном 2, нижнюю траверсу 7, шарнирно соединяющую рычаги 4 между собой, винт 8, подвижно закрепленный втулкой 9 в стакане 10 траверсы 5 и составляющий винтовую пару с гайкой 11 траверсы 7. Винт 8 выполнен с 1 буртиком 12 и перекидной ручкой 13.Грузозахватное устройство, подвешиваютна крюк подъемного механизма, а захватные органы подводят к переносимой детали.Поворотом рукоятки 13 винт 8 перемещает траверсу 5 вверх относительно неподвиж ного держателя и рычаги 4, в результатечего происходит зажатие деталй зажимными щеками. Закрепив деталь, осуществляют ее подъем, при котором происходит дополни867843 Формула изобретения Составитель Н. Куликова Редактор А....
Захватное устройство для грузов
Номер патента: 867844
Опубликовано: 30.09.1981
Авторы: Абрамян, Аванзян, Березовский, Оганесян, Хачатрян
МПК: B66C 1/66
...с выемкой, форма которой соответствует профилю фигурной головки 10. В от867844 Формула изобретения ги 1,5 оставител Редактор А. ЯежнинЗаказ 8271/26ВН Техред А,Тираж 932ИПИ Государствепо делам изобретМосква, Ж - 35ППП Патент, г. о р Подписное ного комитета СССР ений и открытий Раушская наб., д, 4/5 Ужгород, ул. Проектная, 411303Филиал верстиях 3 между расточкой 5 кольцевой обоймы 4 и сердечником 7 зафиксированы шариковые захватные элементы 11.Устройство работает следующим образом.При захвате груза в полость цилиндра (путем вертикального опускания захватного устройства) вводится штырь с фигурной головкой 10, которая, прилагая усилие к нижнему концу сердечника, толкает его вверх до упора винта 8 в нижнюю кромку продольного паза 9. В этом...
Захватное устройство для комплектующих изделий
Номер патента: 867845
Опубликовано: 30.09.1981
МПК: B66C 1/66
Метки: захватное, комплектующих
...соединен с короткими плечами рычагов 4 посредством тангенциальных пазов а. Диск 6 соединен с корпусом пружиной 7 растяжения, Одновременно диск соединен гибкой тягой 8 с коротким плечом углового рычага 9 на рукоятке 10 управления, установленной на корпусе. Рычаг 9 соединен с рукояткой шарнирно посредством оси 11.Механизм навинчивания содержит вилку 12 с валом 13, который соединен с корпусом 1 через подшипник 14 с возможностью вращения. Вращение валу 13 сообщается от пневмошпильковерта 15, соединенного с валом при помощи переходника 6. Воздух поступает в пневмошпильковерт 15 по шлангу 17, Кнопка 18 включения вращения вилки 12 с валом 13 расположена на рукоятке 10 управления,Устройство работает следующим образом.Комплектующее изделие,...
Траверса
Номер патента: 867846
Опубликовано: 30.09.1981
МПК: B66C 1/68
Метки: траверса
...и огибающим их грузовым канатом 5.Траверса подвешивается к грузоподъемному механизму 6 и крепится к поднимаемой конструкции 7. Использование траверсы осуществляет ся следующим образом.В зависимости от требуемого расстояния между точками подвеса грузового каната 5 производится запасовка каната на одной из схем, указанных на фиг. 1 и 2.Затем с помощью одного из приспособлений 2 траверса подвешивается на грузоподьемном механизме 6, а канат 5 закрепляется на поднимаемой конструкции 7, При необ867846 и Составитель Т. Соколо едактор А. Лежнина аказ 8271/26 Техред А. БойкасТираж 932И Государственного комиделам изобретений и отосква, Ж - 35, РаушскаяПатент, г. Ужгород, у Корректор ЮПодписноетета СССРкрытийнаб д. 4/5л. Проектная, 4 Макаренко...
Одноканатный грейфер
Номер патента: 867847
Опубликовано: 30.09.1981
Авторы: Абсалямов, Гридасов, Куковинец
МПК: B66C 3/10
Метки: грейфер, одноканатный
...поверхности сыпучего материала и останавливается. При этом направляющая3штанга 5 продолжает опускаться вниз под собственным весом, а вместе с ней опускается тросик 11 с закрепленным на нем упором 12. Так как крюк 6 не сбалансирован с осью направляющей штанги, т.е. центр тяжести его находится в крайней правой части крюка, то он опрокинут в правую сторону до упора 13 в направляющей штанге 5, и поэтому при движении направляющей штанги он проходит вниз до тех пор, пока упор 12 на тросике 11 не упрется в траверсу 4. После момента встречи упора 12 и траверсы 4 крюк 6 продолжает перемещение вниз, одновременно поворачиваясь вокруг своей оси до тех пор, пока собачка 7, до этого скользившая по поверхности крюка за счет натяжения пружины 14,...
