Устройство для сигнализации о перекосе опор козлового крана

Загрузка...

Номер патента: 1031879

Опубликовано: 30.07.1983

Авторы: Козлов, Михеенко, Назаренко, Рыбалка

МПК: B66C 9/16

Метки: козлового, крана, опор, перекосе, сигнализации

...одной опоры крана, и приемник светового излучения, соединенный с входом блока сигнализации 1. Недостатком известного устройства является сравнительно низкая надежность.Цель изобретения - повышение надежности устройства.Указанная цель достигается тем, что устройство для сигнализации о перекосе опор козлового крана, содержащее источник светового излучения, закрепленный в нижней части одной опоры крана, и приемник светового излучения, соединенный с входом блока сигнализации, снабжено преломляющими призмами, закрепленными в верхней части опор крана, и П-образной трубкой, проложенной по контуру, образованному опорами и мостом крана, причем приемник светового излучения закреплен в нижней части другой опоры крана, а источник светового...

Устройство для гашения колебаний груза

Загрузка...

Номер патента: 1031880

Опубликовано: 30.07.1983

Авторы: Козлов, Мироненко, Собкалов, Токарев, Чернявский

МПК: B66C 13/06

Метки: гашения, груза, колебаний

...вид; на фиг. 2 - то же, качание в одной плоскости.На грузовой подвеске 1 (фиг. 1) установлен блок 2, огибаемый ветвями 3 и 4 грузового каната. К грузовой подвеске 1 крепятся ветви 5 - 8 тормозных канатов, которые огибают отклоняющие блоки 9 - 12, проходят через блоки подвижных обойм 13 и 14 и неподвижных обойм 15 и 16 ускоряющих полиспастов. Уравнительные блоки 17 и 18 подторможены. Ветвь 4 грузового каната закреплена на барабане лебедки 19, ветвь 3 грузового каната прикреплена к подвижным обоймам 13 и4полиспастов,Устройство для гашения колебаний работает следующим образом (рассмотренаработа устройства в одной плоскости, фиг. 2)При опускании груза грузовая подвеска 1 опускается, ветви грузового канатавытягиваются, при этом ветви 5 и 7...

Стенд для испытания стреловых кранов

Загрузка...

Номер патента: 1031881

Опубликовано: 30.07.1983

Автор: Иваков

МПК: B66C 15/06

Метки: испытания, кранов, стенд, стреловых

...закреплен на другом конце гибкого органа.Кроме того, стенд снабжен подъемным столом, расположенным под кареткой с грузом и установленным на монорельсе с возможностью передвижения вдоль него.При этом стенд снабжен ограничителем поворота рычага, представляющим собой концевой выключатель, установленный на опоре, и элемент для воздействия на концевой выключатель, закрепленный на рычаге,На фиг. 1 изображен стенд для испытания стреловых кранов, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1; на фиг; 4 - разрез В - В на фиг. 1.Стенд для испытания стреловых кранов содержит рычаг 1, шарнирно установленный на опоре 2, закрепленной на тележке 3, расположенной на монорельсе 4, уложенном на основание 5. К одному...

Мостовой кран

Загрузка...

Номер патента: 1031882

Опубликовано: 30.07.1983

Авторы: Смородинов, Чикляуков

МПК: B66C 17/00

Метки: кран, мостовой

...2 жесткоприкреплена к пролетной балке, а другая 3 сопряжена с пролетной балкой посредством опорного и направляющего узлов.Опорный, узел снабжен двумя секторами5, расположенными по обе стороны концевой 4 балки и одними концами посредством шарниров 6 соединенными с ней, и прикрепленной к пролетной балке через тумбу 7 осью 8, имеющей цапфы 9 с буртами 10. При этом другие концы секторов выполнены в поперечном сечении желобчатыми и ими охвачены цапфы, а направляющий узел снабжен шарнирно прикрепленной к торцу пролетной балки жесткой П-образной вилкой 11, на концах ветвей которой установлены ролики 12. На концевой балке установлены упорные винты 13, между которымиразмещены указанные ролики.Для устранения нежелательных люфтов направляющего узла...

Кран мостового типа

Загрузка...

Номер патента: 1031883

Опубликовано: 30.07.1983

Авторы: Елисеев, Карталов, Харитонов

МПК: B66C 17/00

Метки: кран, мостового, типа

...на нем грузовой тележкой 2 и устройство для разгрузки пролетного строения от поперечногоизгиба, включающее направляющие 3, установленные по краям нижнего пояса пролетного строения, и содиняющую их тягу 4.На пролетном строении смонтированыролики 5, между которыми размещены с воз возникнут сжимающие напряжения в нижних поясах балок; При этом подвижные направляющие 3 находятся в крайнем верхнем положении, В зацепление с направляющими 3 вводятся приводные шестерни 8, причем направляющие выполнены с возможностью вертикального перемещения в роликах 5. Включения щаговых двигателей 6 в этом случае не происходит.При нагружении крана нагрузкой с датчика 10 деформаций подается сигнал в блоки 11 управления, соединенные с обмотками управления...

Кран мостового типа

Загрузка...

Номер патента: 1031884

Опубликовано: 30.07.1983

Авторы: Елисеев, Карталов, Харитонов

МПК: B66C 17/00

Метки: кран, мостового, типа

...редуктор и установленную на выходном валу редуктора муфту, взаимодействующуюс упомянутой натяжной гайкой, причем на нижнем поясе пролетного строения закреплен датчик деформаций, электрически соединенный через блок управления с шаговым двигателем.На фиг. 1 изображен кран мостового типа, общий вид; на фиг. 2 - узел 1 на фиг. 1,Кран мостового типа содержит пролетное строение 1 с устанновленной на нем грузовой тележкой 2 и устройство для разгрузки пролетного строения от поперечного изгиба. Последнее включает в себя кронштейны 3 и 4, установленные по краям нижнего пояса пролетного строения, и соединяющую их тягу 5, один конец которой закреплен посредством стопорной гайки 6 в кронштейне 3, а другой выполнен резьбовым и снабжен...

Башенный кран

Загрузка...

Номер патента: 1031885

Опубликовано: 30.07.1983

Авторы: Гольденберг, Ковальский, Меклер

МПК: B66C 23/18

Метки: башенный, кран

...10 и лебедкой 11 передвижения осуществляется из кабины 16.дополнительная стрела, закрепленная на осях башни, опирающаяся головкой на землю, подготовлена к подъему в рабочее положение; на фиг, 7 - схема запасовки грузового каната; на фиг. 8 - схема запасовкитягового каната. Башенный кран содержит башню 1, стрелу 2 с крюковой подвеской 3, поворотную платформу 4 с механизмами. подъема груза, поворота и подъема стрелы, ходовую раму 5 с механизмом передвижения крана, дополнительную стрелу 6 балочного типа, консоль 7 противовеса, грузовую тележку 8 с крюковой подвеской 9, грузовую лебедку 10 для подъема груза с помощью дополнительной стрелы, лебедку 11 передвижения грузовой тележки 8 и противовес 12,Монтаж башенного кррана осуществляются в...

Ограничитель грузового момента гидравлического стрелового крана

Загрузка...

Номер патента: 1031886

Опубликовано: 30.07.1983

Автор: Ухватов

МПК: B66C 23/88

Метки: гидравлического, грузового, крана, момента, ограничитель, стрелового

...и гидрораспределитель с рукоятками управления, подключенный к рабочим гидроцилиндрам крана, снабжен подключенным к напорному золотнику гидроцилиндром блокировки, на конце плунжера которого смонтирована упорная планка, воздействующая на рукоятки управления гидро- распределителя.Причем каждая рукоятка управления выполнена из двух шарнирно соединенных частей, связанных пружинами, 1886 лета. Подача жидкости в гидроцилиндр подь. ема осуществляется через гидрозамок 17. При превышении номинального грузового момента увеличивается давление рабочей жидкости в поршневой полости гидроцилиндра 1 подъема, что приводит к увеличению силы; действующей в полости 7 на шток 9 напорного золотника 4. Шток 9 перемещается, сжимая пружину 12 и сое 35...

Ограничитель грузоподъемности стрелового крана

Загрузка...

Номер патента: 1031887

Опубликовано: 30.07.1983

Авторы: Калашников, Федоров

МПК: B66C 23/90

Метки: грузоподъемности, крана, ограничитель, стрелового

...с входом блока сигнализации перегрузки крана, блок сигнализации состояния ограничителя, операционный усилитель и диод, снабжен блоками выделения и запоминания положительной и отрицательной полуволн напряжения, входы которых подключены к измерительной диагонали моста, а выходы связаны с входами операционного усилителя, включенного по дифференциальной схеме, выход блока выделения и запоминания положительной полуволны напряжения подключен 4 к другим входам схем сравнения компаратором, входы которого подключены к выходам операционного усилителя и опорного потенциометра, а выход - к входу блока сигнализации состояния ограничителя, причем диод включен последовательно 4 с балластным резистором соответствующего плеча моста.На чертеже...

Способ захвата и удержания металлических немагнитных изделий

Загрузка...

Номер патента: 1033417

Опубликовано: 07.08.1983

Автор: Скоморохов

МПК: B66C 1/04

Метки: захвата, металлических, немагнитных, удержания

...листамежду разюполярными полюсами магнитов, обладающих подвижностью в направлении, .перпендикулярном к этомулисту, и последующем его перемеще" 15нии 1,Однако данный способ не позволяеттранспортировать немагнитные листыпри их складировании и в горизонталь.ном положении и беэ зазоров междуотдельными листами, что затрудняетоперацию транспортирования..Известен также способ захватаи удержания металлических немагнитных изделий, согласно которому соеди"нение изделия с магнитом осущесю-ляется за счет изменения физических,свойств промежуточной среды, распо-.ложенной между магнитом и иэделием 2., 3 О Недостатком известного способа явялется то, что промежуточная среда в процессе транспортирования и захвата может изменить...

Грузозахватное устройство а. к. худолеева

Загрузка...

Номер патента: 1033418

Опубликовано: 07.08.1983

Автор: Худолеев

МПК: B66C 1/10

Метки: грузозахватное, худолеева

...установлено с возможностью ихотносительного вращениянаружное кольцо,и гибкий захватныйорган, прикрепленный к строповочному и наружному кольцам 1).Однако известное устройство не 15обеспечивает захвата мелкоштучныхи сыпучих грузов и требует вертикальной ориентации относительно захватываемого груза.Цель изобретения - обеспечениеработы В различных пространственныхположениях и расширение номенкюЭтурызахватываемых грузов,Поставленная цель достигается темчто в грузозахватном устройстве, содержащем соединенное посредствомтяг с подъемным механизмом горизонталь.,но расположенное строповочное кольцо,концентрнчно которому в направляющихустановлено с возможностью их относительного вращения наружное кольцо, игибкий захватный орган, прикрепленныйк...

Грузозахватное устройство а. к. худолеева

Загрузка...

Номер патента: 1034980

Опубликовано: 15.08.1983

Автор: Худолеев

МПК: B66C 1/10

Метки: грузозахватное, худолеева

...к которому прикреплен гибкий захватный орган, снабжено дополнительным горизонтально расположенным строповочным кольцом, при этом каждое строповочное кольцо выполнено с направляющими, на которых установлены наружные кольца с приводом их вращения, а захватный орган выполнен в виде канатов, одни ветви которых. закреплены на строповочных кольцах, а другие - на наружных с образованием петель под нижним строповочным кольНа чертеже показано устройство, общий вид,Грузозахватное устройство содержитстроповочное кольцо 1, соединенное посредством строп 2 с подъемным механизмом (не показан), и снабжено дополнительным горизонтально расположенным строповочным кольцом 3. Кольца 1 и 3 выполнены с направляющими 4, на которых установ-.лены наружные...

Способ строповки негабаритного длинномерного груза в. с. володина

Загрузка...

Номер патента: 1034981

Опубликовано: 15.08.1983

Автор: Володин

МПК: B66C 1/10

Метки: володина, груза, длинномерного, негабаритного, строповки

...- повышение экономичностИ,цель достигается тем, что согласно способу строповки негабаритногодлинномерного груза с помощью грузо"вых стропов универсального или двухпетельного типа и траверсы, снабженной по концам распорными точками ввиде цапф, заключающемуся в том, чтокаждый строп перед эастроакой грузаперегибают на крюке грузоподъемногомеханизма пополам, а затем образованными парами ветвей огибают цапфы тра"версы, после огибания цапф траверсыветвями, последние между собой перекрещивают под траверсой и закрепляютна грузе. На фиг. 1 показано устройство, реализующее способ, вид спереди; на 40 фиг. 2то же, вид сбоку..е Данный способ строповки груза реализуется следующим образом.Червэ крюк 1 грузоподъемного меха"ниэма перегнуты...

Грузозахватная траверса

Загрузка...

Номер патента: 1034982

Опубликовано: 15.08.1983

Автор: Куклин

МПК: B66C 1/00

Метки: грузозахватная, траверса

...на контргрузе и рычаге 2)Недостатком известного устройстваявляется невозможность регулированияположения балки с захватным органом,что затрудняет работу устройства встесненных условиях и, таким образом,ограничивает вго эксплуатационныевозможности.Дель изобретения - улучшение условий эксплуатации при работе в ФС.стесненных условиях./Поставленная цель достигается тем,что груэозахватная траверса, содержащая штангу с установленными на нейблоками, огибаемыми гибким органоми шарнирно закрепленные на нижнем,конце штанги контргруз и балку с за.хватным органом на конце, причем концы гибкого органа закреплены на контргрузе и рычаге, снабжена установлениой на контргруэер грузоподъемнойлебедкой, на барабане которой закреплен один из концов...

Аутригер для подъемно-транспортной машины

Загрузка...

Номер патента: 1034983

Опубликовано: 15.08.1983

Авторы: Жарков, Наумов, Сливин, Черевиков

МПК: B66C 23/78

Метки: аутригер, подъемно-транспортной

...для подъемно-транспортной маши" ны, содержащий установленный на раме машины винтовой домкрат сь сферичес- ким гнездом на винте для шарового выступа опорной плиты и установленный в сферическом гнезде стопорный поворотный кулачок, снабжен телескопической штангой, которая шарнирно соединена одним концом с рамой машины, а другим,- со стопорным кулачком.30На Фиг. 1 представлен предлагае-мый дутригер, общий вид; на фиг, 2 узел 1 на Фиг, 1; на Фиг. 3 - аутригер, рабочее положение; иа фиг. 4 ,узел 11 на фиг. 3, 35На раме 1 подъемно-транспортной маШины установлены винтовые домкра,ты 2 со сферическим гнездом 3 на винте. Опорная плита 4 имеет шаровой выступ 5 для сферического гнезда 3 домкрата 2. В отверстии гнезда 3 установлен поворотный...

Вакуумное захватное устройство

Загрузка...

Номер патента: 1036657

Опубликовано: 23.08.1983

Автор: Абитов

МПК: B66C 1/02

Метки: вакуумное, захватное

...ства расположены разделенные перегоОтделение детали от присосной го- Родкой верхняя 2 нижняя Э камеры и ловки после транспортировки происхо" присосная полость 4 с присоской 5, дит в результате сообщения ваккумной Верхняя камера 2 и присосная по- магистрали с атмосферой пусковым клалость 4 соединены между собой канапаном 2) . лом 6.Однако в известном захватном уст- Верхняя камера 2 разделена на две ройстве включение пускового клапана полости диаФрагмой 7, связанной с та" возможно только после того, как при- рельчатык клапаном 8 и пружиной 9, и сосная головка соприкоснется с де- служит для открывания канала, соедиталью. А это увеличивает время, в някщего эжектор 10 с присосной полос- течение которого происходит процесс тью 4 при...

Магнитный захват

Загрузка...

Номер патента: 1036658

Опубликовано: 23.08.1983

Автор: Становов

МПК: B66C 1/04

Метки: захват, магнитный

...и эластичные втулки 6 воспринимают на себя свою часть нагрузки, а так как жесткость эластичных втулок 6 меньше жесткости магнитного поля, нагрузка на каждый магнитопровод распределяется примерно равномерно и будет соответствовать груэоподьемности беззазорного совмещения поверхностей захвата и груза, т,е. примерно, максимальной грузоподъемности, При подьеме тонкого нежесткого листа .магнитопроводы также выставляются по линии изгиба за сцетУ чего грузоподъемность увеличивается.Предложенный магнитный захват поз, волит получить экономический эФФект особенно при подьеме стальных и чугунных грузов с черной и деФектной поверхностью, а также стальных нежестких листов. 1036658 2Изобретение относится к грузоподьемным устройствам, а именно к...

Захват для металлических листов

Загрузка...

Номер патента: 1036659

Опубликовано: 23.08.1983

Авторы: Гаврилов, Соколов

МПК: B66C 1/06

Метки: захват, листов, металлических

...15, перемещаясь вверх, отделяет верхний лист отстопы 20. После выбора упругой деформации пневмоприсос транспортируетлист вверх. При движении корпуса 2вверх ролик 1 О набегает на копир 11,пружина 8 сжимается, а кронштейн 7,поворачиваясь вокруг оси шарнира 6,выводит подвижный подхват 15 из-подлиста. Далее лист передается на рабочую позицию.Для настройки и регулировки захвата на листы различного типоразмера вконструкции предусмотрена возможностьперемещения ползуна 5 вдоль оси штанги 3, копира 11 - по неподвижному ос.нованию 21 и вилки 12 - на оси кронштейна 7,Таким образом, предлагаемое техническое решение позволяет упростить 1 1036659 1Изобретение относится к кузнечно штамповочному производству и можетбыть использовано, например, в...

Грузозахватное устройство для замены секций котла утилизатора

Загрузка...

Номер патента: 1036660

Опубликовано: 23.08.1983

Авторы: Иванчихин, Павлихин

МПК: B66C 1/22

Метки: грузозахватное, замены, котла, секций, утилизатора

...имеется четыре колеса 5 для передвижения. По нижним связям проложеныдве опорные балки 6, которые соединены с раскладными балками 7 и 8, Вместах соединения парных раскладныхбалок вварены трубы 9, через которыепропущены шарниры 10. Стопорение балок 6, 7 и 8 е горизонтальной плоскости производится стопорными паль 60 2цами 11, Уравновешивание устройствана крюке грузоподъемного механизмапри горизонтальных балках осущесте"ляется противовесом 12. Опираниераскладных балок 8 в подвесках 13опорных балок котла осуществляетсячерез трубчатую распорку 14. По балкам б 1 7 и 8 передвигается подъемновыкатная тележка 15 с четырьмя гидравлическими домкратами 16. В сложен"ном состоянии раскладные балки находятся в вертикальном положении эастойками и...

Траверса для кантования грузов

Загрузка...

Номер патента: 1036661

Опубликовано: 23.08.1983

Авторы: Власов, Шарапов

МПК: B66C 1/28

Метки: грузов, кантования, траверса

...поворота горизонтальные цапфы сзакрепленными на них захватами, первая из которых связана с приводом ееповорота, а вторая установлена в направляющей с возможностью осевого перемещения от привода, снабжейа уста"новленной в направляющей с воэможнос" 0тью возвратно"поступательного перемещения втулкой, внутри которой рас"положена вторая цапфа, и дополнительным приводом осевого перемещения,при этом основной привод соединен свтулкой и представляет собой эубчатореечную передачу, направляющая выпол.нена с копирными участками, а дополнительный привод осевого перемещениясодержит винт размещенный в отверстии, выполненном во второй цапфевдоль ее продольной оси, закрепленный на втулке корпус и подвижно установленную в нем с возможностью...

Промежуточные клещи для стрипперных кранов

Загрузка...

Номер патента: 1036662

Опубликовано: 23.08.1983

Авторы: Иванова, Исаев, Пан, Христолюбов

МПК: B66C 1/42

Метки: клещи, кранов, промежуточные, стрипперных

...относится к подъемнотранспортному оборудованию, в частностик промежуточным клещам цля стриппер, ных кранов, и может быть использованоцдя перегрузки и кантовки слитков.Известны промежуточные клеши алястрипперных кранов, содержащие клещевины, шарнирно связанные посредством тягс приводным элементом и шарнирно соединенные с механизмом их поворота в 1 Огоризонтальной плоскости, имеющимопорнь 1 е элементы цля взаимоцействияс большими клещами стрипперного крана, и среаство цля уцержания кдещевин ираскрытом положения1 1.15Однако известные клеши недостаточноудобны в эксплуатации в связи с тем,что машинисту приходится манипулировать большими клещами крана цля вкдюдЬння и отключения промежуточных клешей.Кроме того такие клещи...

Захватное устройство для бочек

Загрузка...

Номер патента: 1036663

Опубликовано: 23.08.1983

Автор: Иванов

МПК: B66C 1/62

Метки: бочек, захватное

...центрирующего приспособления выполнены сегментные выемки. На фиг. показано захватное устройство, общий вид в разрезе; на фиг.2 -,то же, вид в плане.Захватное устройство содержит корпус 1 с жестко присоединенной к нему штангой 2, с которой шарнирами 3 соединены пара рычажных элементов 4 и 5 образующих захватный орган. Захватные элементы 4 и 5 соединены между собой рычагами 6, установленными на шарнирах 7 и 8. Каждая пара захватных элементов 4 и 5 расположена относительно штанги 2 равномерно по окружности.Со штангой 2 жестко связано центрирующее приспособление 9, которое расположено в ее нижней части и содержит верхнее 10 и нижнее 1 основания, жестко соединенные со штангой 2 и ребрами 12 жесткости между собой.За счет выполнения основания...

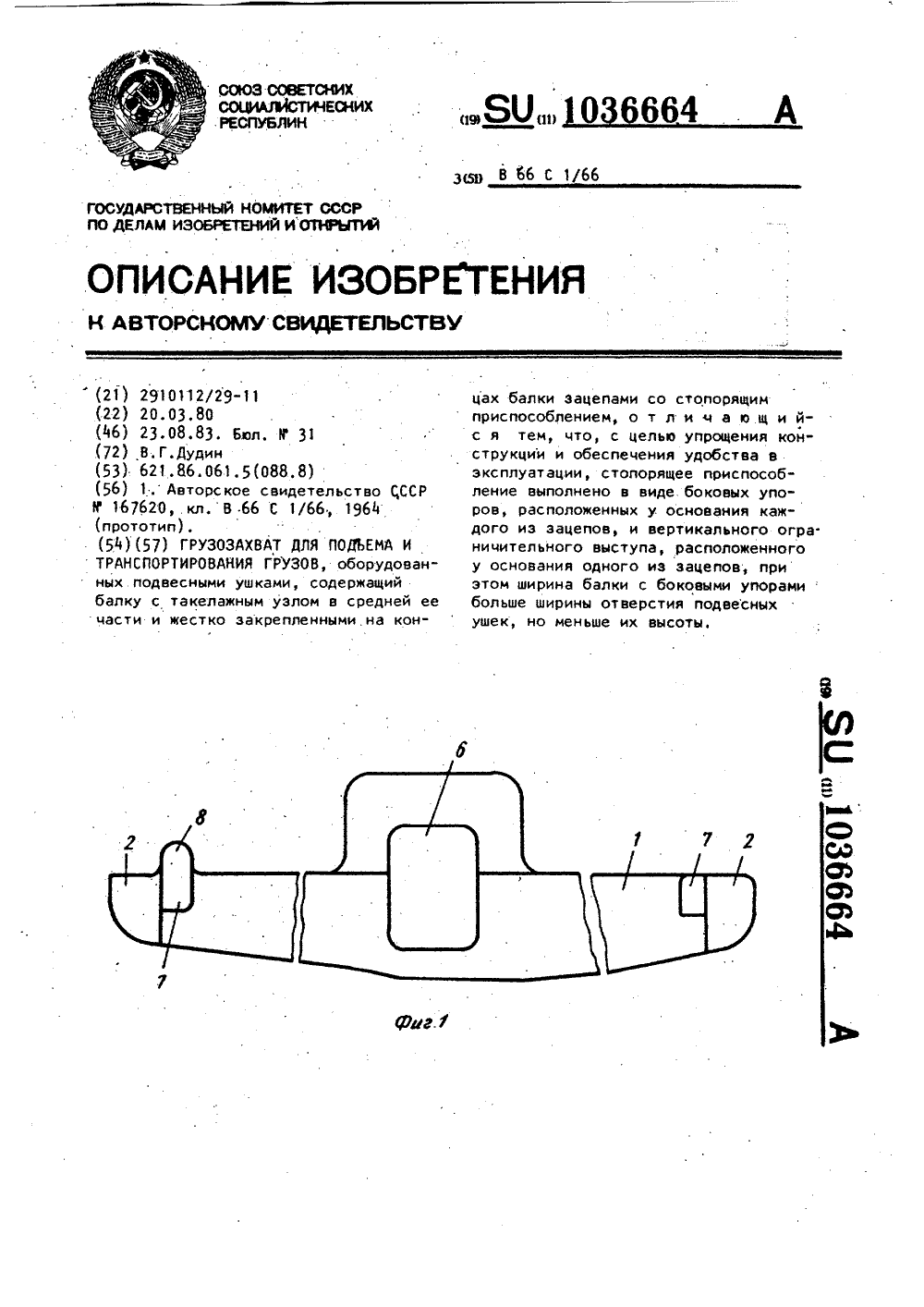

Грузозахват для подъема и транспортирования грузов

Загрузка...

Номер патента: 1036664

Опубликовано: 23.08.1983

Автор: Дудин

МПК: B66C 1/66

Метки: грузов, грузозахват, подъема, транспортирования

...его проодольной оси и, наклонив к ушку 3 концом, не имеющим ограничителя ограни чительного выступа 8, ввести в окноушка 3 до прохождения упоров 7 заплоскость ушка 3,.Затем необходимоопустить вниз второй конец балки 1 ио ввести зацеп 2 этого конца балки в окно второго подвесного ушка 3 груза 4,,После касания боковых упоров 7 и ограничительного выступа 8 ушка 3 разворачивают балку 1 ее такелажным узлом6 вверх т.е, в исходное положение ).При этом боковые упоры 7, ограничивая35продольное перемещение груэозахвата вподвесных ушках 3 груза 4, обеспечи"ек вают надежное зацепление груза 4,1Изобретение относится к грузо- подъемным устройствам, в частности к средствам перемещения грузов, преиму 1 щественно авиационных, оснащенных двумя...

Подъемно-транспортная система для контейнеров

Загрузка...

Номер патента: 1036665

Опубликовано: 23.08.1983

Авторы: Анайко, Малышев, Синенко, Сорокин

МПК: B66C 1/66

Метки: контейнеров, подъемно-транспортная

...на ней тяги, на каждой из которых установлен35 захватный орган, и грузоподъемные приспособления закрепленные в верхней части контейнера, каждый захватный орган включает в себя закрепленную на тяге ось подпружиненный шари-ковый фиксатор и закрепленные в средней части оси и на ее концах соответственно запорный и поворотные элементы, последние из которых представляют собой смещенные друг относитель"но друга под углом 45 квадратные пластины, причем каждое грузоподъемное приспособление включает в себя консоль с отверстием и раструбом веер" ху и закрепленные под ней кронштейны50 с упорными роликами для взаимодействия с пластинами поворотных элементов. 665 1На фиг.1 показано устройство,общий вид; на фиг,2 - узел захватногооргана; на...

Устройство для холодоснабжения кондиционеров кранов

Загрузка...

Номер патента: 1036666

Опубликовано: 23.08.1983

Автор: Чернявский

МПК: B66C 13/52

Метки: кондиционеров, кранов, холодоснабжения

...сзаправочным насосом на самоходной тележке, а трубопровод выполнен с дополнительными вентилем и гибкими шлангами,соединенными посредством быстроразъемныхсоединений с вентилем бака"аккумулятора и заправочным насосом.Кроме того, сливной бак установленна самоходной тележке,40На фиг.1 изображена схема устройства для холодоснабжения кондиционеров кранов; на фиг,2 - вариант выполнения устройства.Устройство содержит бак-аккумулятор 1 для рассола, выполненный с вентилем 2, установленный на кране 3 исоединенный с циркуляционным насосом4 и воздухоохладителем 5, связаннымидруг с другом, вентилятор 6, соединенный с воэдухоохладителем 7, возду"ховодами 8, расположенными между кабиной 9 крана 3 и воздухоохладителеми вентилятором 6, Трубопровод...

Навесное устройство к грузоподъемному крану

Загрузка...

Номер патента: 1036667

Опубликовано: 23.08.1983

Авторы: Русяев, Щербаков

МПК: B66C 13/52

Метки: грузоподъемному, крану, навесное

...рамка 5, перемещаясь в направляющей 6, развернет двуплечие рычаги 4 до контактанаправляющих катков 10 с ходовой бал.кой 11, при этом подпружиненные фикством, подгоняют к площадке обслуживания, где в кабину 1 садится рабочий и производит необходимые работы с подвешенной арматурой. Управление перемещением подъемной кабины производится от кнопочной станции крана.Устройство позволяет облегчить ра 1 1036Изобретение относится к подъемнотранспортному машиностроению, а именно к навесным устройствам грузоподъем.ного крана для ухода за подвешеннойв здании осветительной арматурой,5Известны устройства для обслуживания светильников промышленных зданий, содержащие платформу, подвешенную к ходовым тележкам, перемещаемым по направляющим путям...

Стреловой грузоподъемный кран

Загрузка...

Номер патента: 1036668

Опубликовано: 23.08.1983

Автор: Проворов

МПК: B66C 23/34

Метки: грузоподъемный, кран, стреловой

...5 - шарнир между штангами вспомогательного подъемного уст- .ройства; на фиг, 6 - вид Б на фиг,51, поперечина монтажной стойки ); нафиг. 7 - вид В на фиг.4 ( кран в транспортном положении ),Стреловой грузоподъемный кран 1содержит раму 2, на которой жесткозакреплены кронштейны 3 стрелы 4 икронштейны 5 монтажной стойки 6.Стрела 4 посредством втулок 7 иосей 8 шарнирно закрепляется в кронштейнах 3, а монтажная стойка 6 также посредством проушин 9 и осей 10закреплена шарнирно в кронштейнах 5.В верхней части монтажная стойкапроушинами 11 и осью 12 шарнирно связана с проушиной 13 закрепленнойна штоке 14 гидроцилиндра 15 изме"нения вылета стрелы, Гидроцилиндрпосредством подшипников 16 установлен на раме 2, Монтажная стойка состоит из штанг 17...

Устройство для монтажа башенного крана

Загрузка...

Номер патента: 1036669

Опубликовано: 23.08.1983

Авторы: Оршульский, Пекшин

МПК: B66C 23/34

Метки: башенного, крана, монтажа

...Б-Бна фиг.2; на фиг. 5 - положение нижнего пальца каретки с кронштейнамимонтажной обоймы в момент подхода ка-;ретки. к нижней части обоймы; нафиг.б - то же, при крайнем нижнемположении каретки; на фиг. 7 " то жепосле поворота каретки..Устройство содержит монтажнуюобойму 1, в которой находится каретка 2, перемещающаяся в направляющих 3.Каретка 2 имеет пару пальцев 4,а также ролики 5, установленные поотношению к направляющим 3 со стороны заводки секций 6, и ролики 7, установленные с противоположной стороны.Пальцы 4 совмещены с осями роликов 7. Обойма 1 снабжена в нижнейчасти кронштейнами 8 с вертикальными пазами 9, в которых установлены втулки 10 с радиальными пазами 11. Втул"ки 10 фиксируются от вертикальногоперемещения в пазах 9...

Устройство для монтажа башенного крана

Загрузка...

Номер патента: 1036670

Опубликовано: 23.08.1983

Автор: Цинман

МПК: B66C 23/34

Метки: башенного, крана, монтажа

...фиг.2 узел 1 на фиг.1; на фиг.3 - то же,при движении каретки вниз; на фиг,4 то же, каретка в крайнем нижнем положении; на фиг,5 - то же, каретка 45поднимается вверх; на фиг. 6 - то же,при дальнейшем движении кареткивверх; на фиг.7 - то же,при поворотекаретки в вертикальной плоскости.Устройство содержит монтажную 50обойму 1., в которой находится каретка 2, перемещающаяся е направляющих 3.Каретка 2 имеет пару пальцев 4,а также ролики 5, установленные поотношению к направляющим 3 со стоюроны заеодки секций 6,и ролики 7,установленные с противоположной стороны,70 3Пальцы 4 совмещены с осями роликов 7. Обойма 1 снабжена в нижнейчасти пазами 8, а каретка 2 подвешена на монтажных канатах 9.На обойме 1 и каретке 2 расположены канатные блоки 10...

Стреловой самоходный кран

Загрузка...

Номер патента: 1036671

Опубликовано: 23.08.1983

Авторы: Андриенко, Галактионов, Зайцев, Кравец, Мазур, Файнбурд, Филиппов, Филоненко, Хасилев, Штейнберг

МПК: B66C 23/36

Метки: кран, самоходный, стреловой

...рабочее положение второй балкиЗадняя часть рамы 1 вместе с балками 4 представляет шарнирный параллелограмм и работает как прицеп, поворачивающийся по отношению к передней части рамы 1 при разворотахбалок 4.Обе полости гидроцилиндров 10соединяются со сливом, не препятствуя развороту задней части как прицепа, либо гидроцилиндры 10 включаются на разворот, способствуя развороту крана.Применение поворотных кронштейновпозволяет удлинить балки 4, увеличив тем самым опорный контур в ра"бочем положении крана, а также удобно разместить опорные плиты 9 в тран.спортном положении крана при одновременном сокращении транспортногогабарита по длине,Стреловой самоходный кран имеетсравнительно высокую надежность инебольшой габарит.103 б 671 2Изобретение...
