B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.

Номер патента: 802166

Опубликовано: 07.02.1981

Авторы: Блинов, Боголюбов, Кащеев

МПК: B66C 11/06

Метки: двухкатковая, монорельсовая, тележка

...О тикальное отверстие 26, в котором размещен палец 27, имеющий в верхней части горизон. тальное отверстие 28, через которое проходит траверса 29, несущая грузоподъемный механизм ЗС. 15Для повышения техники безопасности работы тележки на щеках 3 и 4 проставки предусмотрены предохранительные элементы-подхваты, выполненные в виде приливов 31 (фиг. 3); в варианте болт 9 делают удлиненным, и он эо сам выполняет роль годхвата (фиг. 4).Центрируюгций элемент может быть вымол. нен в виде втулки 32 (фиг. 5), установленной в щеке 3 (соответственно и в шекс 4) проставки и корпусе редуктора(соответственно 25 и в корпусе рсдуктора 2).Монорельсовая тележка работает следующим образом.Крутящий момент от двигателя 7 передается через зубчатые колеса и...

Номер патента: 802167

Опубликовано: 07.02.1981

Авторы: Бибик, Заец, Коган, Красуцкий, Левкин, Ляшко, Северин, Сецко, Яковенко

МПК: B66C 13/12

Метки: кабельной, подвижнымобъектом, связи

...к вертикальной оси, Корпус 4 снабженподпружиненными рычагами 9, каждый из которых выполнен с пазом 10, в котором установлен подпружиненный ползун 11, и шарнирно закреплен на внешней поверхности корпуса 4 у соответствующего отверстия 8, Трос 2пропущен через корпус 4. Гибкий кабель 12снабжен поводками 13 и закреплен на кольцах 14, расположенных на тросе 2. Кабель 12соединен с пультом 1 и основанием 5.Упор 15закреплен на несущем тросе 2 между пультом1 и кольцами 14. Устройство может бытьснабжено подпружиненными вкладышами16, которые установлены на корпусе 4 с двухсторон паза 7 и прижаты торцами друг к другу. Предохранительный тросик 17 может бытьсоединен с пультом 1, поводками 13 и основанием 5. Пульт 1 может быть снабжен тяговойрукояткой...

Номер патента: 802168

Опубликовано: 07.02.1981

Авторы: Левин, Назаров, Попелов, Серегин

МПК: B66C 23/20

Метки: грузоподъемное

...устройства.Цель достигается тем, Что уно стрелой, оснащенной соедин соединительные элеменв виде подпружинен. цапф, вэаимодействуюши(точка М), затем крюк 14 с пружиной 15отсоединяют от элемента 13 кронштейна 12.Регулируя необходимый вылет стрелы лебедкой10 и полиспастом 11, настраивают устройстводля работы,3 802мы 4 выполнен в виде крюкй, 14 с пружиной15. Конструкция удерживается канатом 16,а груз поднимается на канате 17 с крюком 18.При этом одни стороны кронштейнов 12 за.креплены на опоре 2, а другие - на перекрытии 1 здания.Устройство для работы монтируется следую.щим образом,Сначала на перекрытии 1 здания устанавливают опору , На ней шарнирно закрепляют 6раскос 3 и раму 4. Кронштейны 12 устанав.ливают на перекрытии 1 и соединяют с...

Номер патента: 802169

Опубликовано: 07.02.1981

Авторы: Васильев, Горбатов, Михайлов, Сенатов

МПК: B66C 23/46

Метки: грузов, длядлинномерных, погрузочно-разгрузочное

...электролебедки 6. Кроме того, в механизме управления электролебедкой 6 предусмотрена блокировка, исклю. чающая одновременный привод тросов 7 и 8.Поворотный кондуктор 5 для пакетирования груза имеет два фиксированных положения; вдоль стрелы 2 (для укладки пакета. груза) и перпендикулярно стреле 2 (для взятия пакета груза с кондуктора 5 электропогрузчиком, оснащенным многоштыревым захватом). Пульт 19 управления электролебедкой 6, механизмами выдвижения стрелы 2 и поворота кондуктора 5 установлен на станине, имеется и выносной пульт 20.Устройство работает следующим образом.Вагон с грузом подводится к устройству так, чтобы его дверной проем разместился против консольной стрелы. 2. При включении электро. лебедки 6 тросом 7 ползун 11...

Номер патента: 802171

Опубликовано: 07.02.1981

Авторы: Вдовина, Лифшиц, Смирнов, Сысин, Тимин, Улитенко

МПК: B66C 23/80

Метки: kpaha, выносными, опорами, стреловогосамоходного

...гидроцилиндра. ми 4, 5, 6 и 7. С помощью гидроцилиндров производится установка крана на выносные опоры и обеспечивается горизонтальное положение крана.От насоса 8 жидкость подается к распределителю 9, в котором имеются золотники 10, 11 и 12, предназначенные для управления гидроцилиндрами выносных опор. Перемещение золотников осуществляется вручную с помощью рычагов.802171 Формула изобретения ВНИИПИ Заказ 10490/21 Тираж 940 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Гидроцилиндр 6 подключен к золотнику 12, гидроцилиндр 7 - к золотнику 10. Гидроцилиндры 4 и 5 подключены к золотнику 11 параллельно.При установке крана на выносные опоры золотники 10 и 12 распределителя 9 перемещаются влево и жидкость от насоса 8 через...

Номер патента: 701081

Опубликовано: 07.02.1981

Авторы: Берхин, Бородин, Гончаренко, Рожнов, Рудак, Усик, Череватый

МПК: B66C 23/52

Метки: плавучегокрана, судоподъемное

...в разъемных опорах в виде корпусов 12 и крышек 13.Подвижная обойма 4 полиспаста каждой тали содержит блоки 14 и 15, при зтом блоки 15 выполнсиы меньшего диаметра и установлены внутри пространства, Образованн:го канатами б полиспаста тали. влоки 14 и 15. т:.;:, ,КОТОРЫЙ Гта Обт;. - .,-т-"т-Г - ,-, - ,. -т.НаПРаВЛ НИЕ На ВЕ ЗТИКНХЬБОЗ. тттРОГЬ22 проведены под дтниГем поднимае- тОмого судна 24 и вертикально подсоединены к грузовым гакам 3 плавучегокрана. Гаки 3 при гомотти канатов 25грузового полиспаста соединены соГ.ТДЕЛОЯ 2 И Гоуэевымт; Лт-.л;.т-Этот, ):т,т строство работает .":тф-т;вт -,т.,разОм.Подъем затонувшего судна осуществляет,ся одновременной рэ,ботой лебедок 7 палубных талей и грузовьх ле- дрбедок 26, При этом работа...

Номер патента: 366689

Опубликовано: 07.02.1981

Автор: Слуцкий

МПК: B66C 11/10

Метки: грузов, перегрузки, транспортированияи

...3, который сопрягается с поперечными путями 4 посредством стрелок 5. Тележка 1 оборудована в горизонтальной плоскости грузовой стрелой б, снабженной электрической талью 7 и противовесом 8Тележка 1 имеет также дополнительную поперечную раму 9, снабженную опорными роликами 10. Ролики вз имодействуют с дополнительными боковыми направляющими 11, расположенными у мест разгрузки и погрузки. Концы рельсов и стенки направляющих отогнуты. Предусмотрено также блокировочное устройство 12, предотвращающее возможность разворота стрелы 8 из транспорт нога полокения.При транспортировании стрела б располагается вдоль монорельса 3, причем тележка 1 опирается только на ходовые колеса 2. Это дает ей возмкность беспрепятственно проходить по криволинейным...

Номер патента: 804565

Опубликовано: 15.02.1981

Авторы: Цатурян, Шевченко

МПК: B66C 1/22

Метки: вилочный, захват, штучныхгрузов

...захват в стесненных условиях,Освобождение устройства от груза осуществляется в обратном порядке.При,необходимости переналадки устройства на другой габарит груза ,упорв 9 перемещают по направляющей 8 и фиксируют в нужномеположении,: а направляющую 8 перемещают oо направляющей 7 с последующей фиксацией.формула изобретенияВилочный захват-для штучных грузов, содержащий Г-обраэиув траверсу с вилсчными подхватами и прижимное приспособление, включающее всебя шарнирно закрепленный в верхней части траверсы подпружиненныйдвуплечий рычаг, на одном плече которого расположена петля для наве.шивания иа крюк груэоподъемного механизма, а на втором - рнфленый упордля предотвращения выпадания грузас вилочнщю подхватов, о т л и ч аю щ и й с я тем, что,...

Номер патента: 804566

Опубликовано: 15.02.1981

Авторы: Быстрова, Петриченко, Шкейров, Яхнин

МПК: B66C 1/66

Метки: бадей, контейнеров, подъема, разгрузкидвустворчатых, траверса

...для. вавешмваимя накрюк груэоподаемного механизма,. Вовпадинах устанавливаются скобы 2,которые в зависимости от типоразмераподнимаемого и разгружаемого кон 1 ф тейнера 3 могут переставляться вдольбалки, При помощи осей 4 скобы соединяются с вилками 5. В цилиндрической части вилки симметрично выполнены горизонтальные пазы 6, обеспе чнвающие разворот вилки на угол 90относительно осв скобы. Вилки при по.мощи пальцев 7 соединяются с грузовыми крюками 8. Контейнер состоитнз двух челюстей 9 и 10, шарнирно 20 соединенных между собой прн помощиосей 11 и скоб 12. На боковых поверх- .ностях челюстей приварены цапфы 13,при захвате за которые крюками осуществляется раскрытие контейнера.25 Скобы для подъема контейнера и цапфыдля его...

Номер патента: 804567

Опубликовано: 15.02.1981

Авторы: Мистюрин, Шмаков

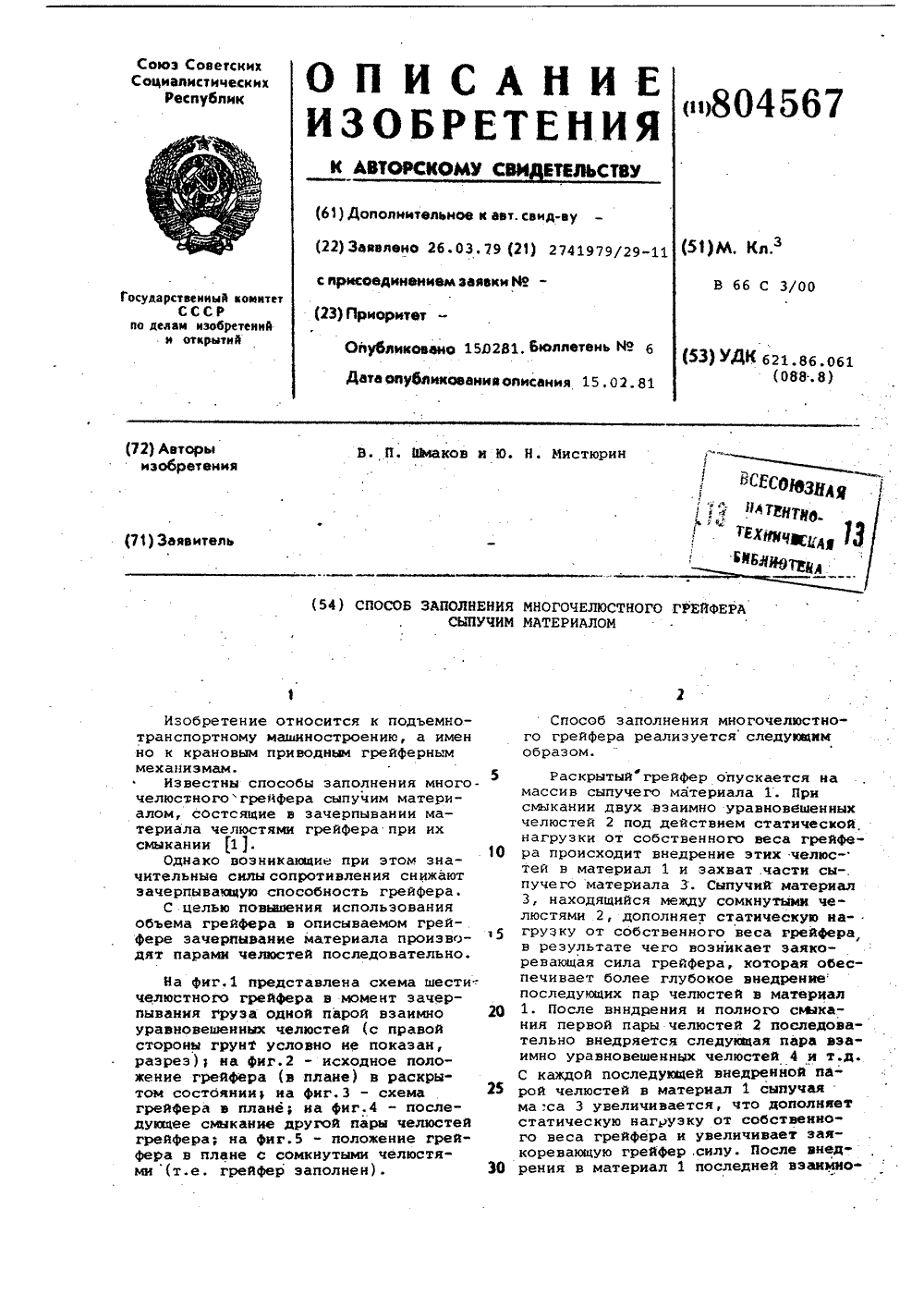

МПК: B66C 3/00

Метки: заполнения, материалом, многочелюстногогрейфера, сыпучим

...многочелюстноо грейфера реализуется следующим бразом. Раскрытый грейфер опускается намассив сыпучего материала 1. При смыкании двух .взаимно уравновешенных челюстей 2 под действием статической, нагрузки от собственного веса грейфера происходит внедрение этих челюстей в материал 1 и захват .части сы-.пучего материала 3, Сыпучий материал 3, находящийся между сомкнутыми челюстямн 2, дополняет статическую на- .грузку от собственного веса грейфера, в результате чего возникает эаякоревающая сила грейфера, которая обеспечивает более глубокое внедрение последующих пар челюстей в материал 1. После внндрения и полного сьвйкания первой пары челюстей 2 последовательно внедряется следующая пара взаимно уравновешенных челюстей 4 и т.д. С...

Номер патента: 804568

Опубликовано: 15.02.1981

Авторы: Афоничев, Гончаренко, Котельников, Морохин

МПК: B66C 3/14

Метки: грейфер, грузов, моторный, транспортировкидлинномерных

...сбоку; на фиг.3 - грейфер перед началом захвата; на фиг.4 - грейфер с грузом.Грейфер содержит траверсу 1,две пары челюстей 2 и 3, шарнирно соединенные между собой общей осью 4, а с траверсой - посредством тяг 5 и 6. На траверсе расположена полиспастная система 7, канат 8 ко- торой связан с лебедкой 9 и перекинут через блоки 10, установленные на концах, на общей оси 4 соединения челюстей Лебедка 9 смонтирована на челюсти 2, вблизи общей оси 4, а на тяге 6 шарнирно закреплен подпружиненный Г-образный рычаг 11, свободный конец которого через ро-. лик 12 взаимодействует с упомянутой. челюстью 2 грейфера.Грейфер работает следующим образом.При опускании грейфера для захвата груза включается лебедка 9, которая, вращаясь, приводит в движение...

Номер патента: 804569

Опубликовано: 15.02.1981

Автор: Литвинов

МПК: B66C 23/62

Метки: башне, крепления, стрелыкрана

...7 и 8, Башня образована вертикальными трубчатыми стойкамИ 9, ригельными элементами 10 н 11 и раскосными элементами 12 и 13. К ригель" ным элементам 10 приварены клиновые накладки 14. Для наращивания башни 1 стрелу 4, зафиксированную в обойме 3 штырем 5, переводят с помощью полиспаста (не показан) в вертикальное положение. При этом скоба 6 ориентируется по стойкам 9 и стрела 4 занимает заданное положение, в котором ее закрепляют пальцами-фиксаторами 7 и 8. Нагрузка от стрелы 4 передается на башню 1 через пальцы-фиксаторы 7 и 8, точки ее приложения совпадают с точками контакта пальцев-фиксаторов 7 и 8 с ригельными элементами 10 и 11.Действующие на башню силы можно разложить на горизонтальные составляющие Г и вертикальные составляющие 0,....

Номер патента: 345761

Опубликовано: 15.02.1981

Автор: Слуцкий

МПК: B66C 11/10

Метки: грузов, перегрузки, транспортированияи

...7, ременной передачи 8 и электродвигателя 9. В механизме предусмотрена также муфта 10 предельного момента. На конце стрелы 4 укреплены кулак 11, в котором предусмотрено гнездо с и блокировочный выключатель 12. Кулак взаимодействует с подпружиненным штоком 13 Фиксирующего приспособлс - ния, установленного вместе с пнев - моцилиндром 14 на отводном пути 1 каретки.Установка в г ттс -собление 16 длтранспортном и те лежки и тягачгидравлическим/ пружине нные порвиевые штоки которого тягами 19, 20 соединены соответственно с рамой и тягачом 2,В сиестах стыковки стрелы 4 (а также в местах перегрузки) предусмот -рены боковые направляющие 21, с которыми взаимодействуют опорные ролики22 тележки 1, Здесь также предусмотрены управляемые путевые...

Номер патента: 806583

Опубликовано: 23.02.1981

Авторы: Антипов, Бондаренко, Харченко

МПК: B66C 1/12

Метки: грузов, строповки

...каната.На фиг. 1 представлено устройство,общий вид, на фиг, 2 - вид по стрелкеА на фиг. 1; на фиг. 3 - располо жение фиксирующих и направляющих блоков на обойме, на фиг. 4 - вид пострелке Б на фиг. 2; на фиг. 5 - разрез В"В на фиг. 3; на фиг. 6 - закрепление крайних фиксирующих блоков 20 на обойме.цйна 5 выполнена с коушем 10, а струбцина 6 с блоком 11.Направляющие блоки 8 и средний фиксирующий блок 9 закреплены на обойме при помощи осей 12, закладных шайб 13, накладок 14 и винтов 15, припричем обойма в месте установки среднего фиксирующего блока выполнена с отверстиями для концов витков 15 .Два крайних фиксирующих блока закреплены на обойме неподвижно, например, сваркой (фиг. 6.ОГрузовые канаты последовательно огибают направляющие,...

Номер патента: 806584

Опубликовано: 23.02.1981

Автор: Кирьянов

МПК: B66C 1/54

Метки: захватное, монтажа, труб

...торец содержитштангу 3 с перемещающимся по ней ползуном 4 с направляющими 5. Верхниеконцы штанги 3 и полэуна 4 снабженыперекидными петлями б и 7, причемпетля б жестко соединена с верхним концом штанги 3, а петля 7 с помощью шарниров 8 прикреплена к верхнему концу ползуна 4.Штанга 3 с ползуном 4 соединены между собой посредством рычагов 9 шарнирами 10. При этом рычаги соединены между собой своими концами посредством шарниров 11.Захватное устройство работает .следующим образом. В горизонтально расположенную трубу 1 заводят захватное устройствосо стороны прицепных петель б и 7 доупора в разведенные рычаги 9, Зацепив крюк крана за прицепную петлю5 захватного устройства, поднимаюттрубу в вертикальное положение, транспортируют к месту...

Номер патента: 806585

Опубликовано: 23.02.1981

Авторы: Найман, Сербин

МПК: B66C 3/16

Метки: гидравлический, грейфер

...а бесштоковая полость сообщается с атмосферой.Штоковая полость силового цилиндра 3 трубопроводом 13 соединяется со штоковой полостью дополнительного цилиндра 8 через предохранительный 14 и обратный 15 клапаны.Грейфер работает следующим образом.Челюсти 4 и 5 раскрываются при подаче рабочей жидкости через трубопровод 11. В конце процесса раскрытия открываются клапаны 12 и 15 и пор" шень цилиндра 8 втянут. Клапан 12 отрегулирован на давление меньшее, чем806585 Формула изобретения Составитель Б. СтрекаловТехред М.федорнак Корректор М, Иарош К е тор 40о комии откаушска Подписнта СССРтийнаб., д. 4/5 58/35 ВНИИПИ Госуд по делам и 113035, МосквТираж ственн бретен Ж,аэ Филиал ППП "Патент", г. Ужгород, ул. Проектная,давление срабатывания клапана...

Номер патента: 806586

Опубликовано: 23.02.1981

Авторы: Бондаренко, Микушевич, Отверченко, Пустильников, Рамодин, Тимофеев

МПК: B66C 11/12

Метки: грузовая, крана, тележка

...оположены основные 4 и дополнителвп:.5 отклоняющие блоки. Оси основныхдополнительных расположены под углом друг к другу, Траверса б, несущаягруэозахватный орган 7, подвешена наканатах 8 и 9, закрепленных своимиконцами на грузовом барабане 10, размещенном на. раме 1 тележки.Один из канатов 8 огибает основнойотклоняющий блок 4, а другой пз канатов 9 огибает дополнитель:ый отклоняющий блок 5.10Вспомогательная рама 3 может бытьприкреплена к раме 1 или ниже пролетного строения 2, или на одном с ним уровне. Барабан 10 кинематически связан с механизмом подъема 11. 15Тележка работает следующим образом.При включении механизма 11 подъема барабан 10 вращается, наматывая или сматывая канаты 8,9. При этом 20 длины всех канатов в зависимости...

Номер патента: 806587

Опубликовано: 23.02.1981

Авторы: Молчанов, Синянский

МПК: B66C 17/04

Метки: конвейере, кран, погрузочно-разгрузочныхопераций, подвесном

...с участками 34 и 35 плавными переходами.Рычаг 24 состоит из двух боковин 36 и 37, соединенных между собой перемычкой 38. Между боковинами 36 и 37 образуется вырез с шириной, достаточной для вхождения в него копирной направляющей 8.Кран работает следующим образом.Приводной мост 1, переМещаясь по ездовым путям, и тележка 2, пере 510 15 20 25 ЗО 35 40 45 50 55 60 65 мещаясь по мосту 1, подводят грузоэахватную платформу 12 к месту расположения изделия, а поворотнаяплатформа 3, вращаясь вокруг вертикальной оси, обеспечивает ей необходимое угловое положение, Каретка10, перемещаясь катками 9 в направляющих 6 колонны 5, опускается механизмом 4 подъема при помощи цепей31 на такую высоту, чтобы ролик 26рычага 24 находился на...

Номер патента: 806588

Опубликовано: 23.02.1981

Автор: Терсаков

МПК: B66C 23/84

Метки: круг, опорно-поворотный, подъемнотранспортного, устройства

...ее соединение с наружной обоймой равнопрочным, повышает технологичность конструкции и освобождает от потребности в дополнительных деталях крепления.На фиг. 1 изображен опорно-поворотный круг, поперечный разрез по 5 загрузочному отв ерстию; на фиг. 2 наружная обойма, поперечный разрез по загрузочному отверстию.Поворотный круг содержит наружную 1 и внутреннюю 2 обоймы, сое диненные телами 3 качения, загрузочное отверстие 4 и установленную в нем заглушку 5, соединенную с наружной обоймой сваркой 6 или осадкой металла по краю загрузочного 15 отверстия.Загрузочное отверстие ступенчатой формы фиг. 2) образовано цилиндрической поверхностью 7, диаметр которой несколько больше диаметра ра О бочего шарика, и цилиндрической поверхностью...

Номер патента: 808356

Опубликовано: 28.02.1981

Авторы: Лищишин, Савчак

МПК: B66C 13/20

Метки: газотурбинным, грузоподъем-ником, двигателем

...ток указанного устройства закнизкой надежности управления грузопоцъемника.бретения-повышение надежнося тормозами грузоподъемника.разделительный клапан иный золотник встроены в20между воздушным баллономкамерой, а центробежный связан с воздушным баллоном ран ия газотурбинного двигателя. управления грузоподъемник турбинным дривоцом содержит к бора мощности, воздушный фильтр 2, центробежный компрессор 3, тяговую турбину 4 компрессора, камеру 5 спорания, турбину 6, теплообменник 7, силовой аппрат 8 тяговой турбины, вал 9 привода теплообменника, стартер-генератор 10, воздушный баллон 11,связанный с компрессором 3 трубопроводом 12. Трубо провод 12 подключен к дифференциальному золотнику 13, а через него с пневмокаме- рой 14 тормоза посредством...

Номер патента: 808357

Опубликовано: 28.02.1981

Авторы: Казанский, Кольцов, Порватов

МПК: B66C 23/84

Метки: круг, машин, опорно-поворотный, подъем-ho-транспортных

...круг состоит из зубчатого венца 1 с окружным буртом 2 и кольца Э с окружным буртом 4. Венец и кольцо имеют порожки качения 5, межау которыми установлены ролики 6. 2Окружные бурты венца и колец имеютсмежные поверхности 7 качения, междукоторыми установлены элементы 8 трения скольжения, выполненные из антифрикционного материала.При работе опорно-поворотного круга . вращения кольца относительно венца и перецаче упорных и радиальных нагрузок осуществляется через крестообразно расположенные ролики, а перецача отрывающих нагрузок осуществляется цоверхностями скольжения венца и кольца через промежуточный элемент из антифрикционного материала.В результате этого потери на трение возрастают незначительно, а габариты и вес кольца могут быть...

Номер патента: 810595

Опубликовано: 07.03.1981

Авторы: Базаркулов, Фалалеев

МПК: B66C 1/04

Метки: захват, магнитный

...фланцем, и распорным пневмобаллоном со штуцерами для воздухоподводящих шлангов, расположенным под фланцем, при этом на нижней поверхности магнита выполнены два перекрывающихся паза.На фиг.1 изображен предлагаемый магнитный захват, в разрезе; на фиг,2 - то же, вид снизу.Магнитный захват соный магнит 1 с пазами 2 рубашку 3, расположенные в корпусе 4 спроушинами 5, фланец 6 с отверстием 7,направляющие пазы 8 и с крестовиной 9крепления магнита.Пневмобаллон-демпфер 10 поддерживает гильзу 11 с направляющими приливами12 и соединенный с ней шпильками 13 разгрузочный фланец 14 с крестовиной 15,Между фланцами 6 и 14 установлен распорный пневмобаллон 16 со штуцером 17 для авоздухоподающего шланга; С)Магнитный захват работает следующим,уобразом.ЮВ...

Номер патента: 810596

Опубликовано: 07.03.1981

Авторы: Биличенко, Раскин, Чистяков

МПК: B66C 1/12

Метки: грузов, застропки

...зацепление их грузоподъемным механизмом,о т л и ч а ю щ и й с я тем, что, с цельюповышения производительности погрузочноразгрузочных работ, стропы располагают параллельно плоскости соприкосновения тение относится к погрузочноым работам, в частности к спосопки грузов.н способ застропки грузов, имекую к прямоугольной форму, й попарную установку грузов, р ов в нижней части грузов игрузоподъемными механиза опорных лап под груз известного способа трезатрат и предназначаетб для подьема листового кальном положении по ения является повышеьности погрузочно-раэВЗАМЕН РАНЕЕ ИЭДАННОГО попарно устаично относитеьшем, чем расроходящей через це раллельно упомянутой плоовения.п,1, отл ича ю щи йсяопов выбирают иэ условияЬ - аЬие от ли е от плоскости,...

Номер патента: 810597

Опубликовано: 07.03.1981

Авторы: Антоненко, Литвинов, Приходько

МПК: B66C 1/44

Метки: захват, клещевой

...содержишарнирно закреплеснабженные кернам(54)(57) КЛЕЩЕВОЙ ЗАХВАТ, содержащий раму с шарнирно закрепленными на ней захватными рычагами, снабженными зажимными элементами с дебалансами, и механизм фиксации захватных рычагов в нерабочем положении, о т л и ч а ю щ и й с. я тем. что, с целью повышения надежности работы захвата при кантовании груза, захват снабжен фиксатором рабочего положения захватных рычагов, выполненным в виде подвижной распорной планки, свободно охватывающей захватные рычаги и снабженной упорами. 4 и упорную планку 5. Верхние плечи в 2 связаны шарнирными тягами 6 с сой 7, навешиваемой серьгой 8 на руэоподъемного механизма, раверса 7 соединена с рамой 1 мехам фиксации 9 рычагов 2 в нерабочем ении. Для фиксации...

Номер патента: 810598

Опубликовано: 07.03.1981

Автор: Одержаховский

МПК: B66C 1/54

Метки: грузовс, захватное, отверстием, центральным

...22стержня 21 и связанную гибкой тягой 24 содной из направляющих 2 для штанг 9.Устройство работает следующим образом,В нерабочем положении устройство петлей 8 подвешено к крюку грузоподьемногомеханизма, опорная плита 1 опирается набуртик 10 штанг 9, а клин б опущен относительно кулачков 11. Для того чтобы поднять груз, захват вводится во внутреннююполость изделия до тех пор, пока опорнаяплита 1 с клином б не опустится на торецизделия, а траверса 7, продолжая опускаться под действием собственного веса, опирается на направляющие 2 плиты 1.Одновременно с опусканием траверсы 7кулачки 11, связанные со штангами 9 посредством тяг 12 и рычагов 13, опускаютсяпо направляющим клина 6 до упора боковыми гранями в стенки изделия.При этом совместно...

Номер патента: 810599

Опубликовано: 07.03.1981

Автор: Некрытый

МПК: B66C 1/56

Метки: контейнер, цилиндрическихпредметов

...1 коробчатойформы, в которой в направляюгцих 2, расположенных продольно предметам 3 (бал 25 лонам), подвижно установлены траверсы4, На последних закреплены расклинивающпе вкладыши 5, имеющие соответствующий форме баллонов профиль и размещенные ниже горизонтальной диаметральнойЗ 0 плоскости предметов.,Цля перемещения траверс 4 служит винт 6 с резьоой противоположного направления на концах. 1-ама 1 снаожена кронштепнами 7 для зацепления стропами грузоподьемного механизма и имеет перегородку 8, снабженную упорами для предметов и установленную выше их горизонталшюй диаметральной плоскости, Форма указанных упоров может быть выполнена в соответствии с формой баллонов. 11 ерегородка Ь с внешнеи стороны снабжена седлами для оаллонов смежного...

Номер патента: 810600

Опубликовано: 07.03.1981

Автор: Казаку

МПК: B66C 1/66

Метки: захват

...планка 2 выполнена с плечами разной длины, при этом ее длинное плечо легче короткого, Ы корпусе 1 для облегчения конструкции могут быть выполнены окна.Захват работает следующим образом.При строповке изделия из наклонного или вертикального положения корпус 1 заводится в отверстие плиты так, что дебалансная планка 2 идет вперед коротким плечом, При этом скоба 3 фиксируется на плите длинной стороной, Пройдя плиту, дебалансная планка 2 вследствие разной массы плеч поворачивается поперек отверстия. После этого плита поднимается.При строповке изделия из горизонтального положения корпус 1 заводится в отверстие плиты так, что дебалансная планка 2 идет вперед длинным плечом. При этом скоба 3 фиксируется на плите короткой сто 8106003роной....

Номер патента: 810601

Опубликовано: 07.03.1981

Авторы: Кийск, Паплавскис, Пирн, Хаак

МПК: B66C 1/68

Метки: грузовая, траверса

...устройство останавливают над исходными элементами составной панели при максимально точном совпадении осей клиновых захватов и монтажных отверстий исходных элементов, в которые затем устанавливают металлические тяжи.Для ввода грузозахватных штоков 10 в отверстия исходных элементов составной панели 21 сжатый воздух подают в нижнюю полость пневмоцилиндра О, при этом поршень 16 поднимает тягу 7 с кулачками 18. Последние входят в пазы грузозахватного штока 10. 1 ри опускании опорной балки грузозахватные штоки входят в отверстия исходных элементов составной панели 21,При взаимном отклонении заранее укомплектованных исходных элементов от требуемого взаимного расположения грузозахватный шток 10 с оголовником приподнимается в...

Номер патента: 810602

Опубликовано: 07.03.1981

Авторы: Слепов, Смирнов

МПК: B66C 13/42

Метки: kpaha, гидропривод, самоход-ного, стрелового

...содержит сливную гидролинию 30, насос 31 и блок 32 системы дистанционного гидроуправления.Функционирует предложенный гидропривод следующим образом, При нейтральном положении рукояток сервоклапанов 18, 19 и 20 системы дистанционного гидроуправления расход от насоса 1 поступает по напорной линии 3, переливному каналу 5 распределителя 4 и по сливной линии 30 в бак 2. Гидродвигатели 9, 10 и 11 находятся в состоянии покоя.При воздействии оператора на рукоятку одного из сервоклапанов, например 18, вспомогательный поток от насоса 31 через блок 32 системы дистанционного управления поступает по гидролиниям 12 или 13 в одну из полостей управления золотником 6 распределителя 4, перемещая его из нейтральной в одну из рабочих позиций. В...

Номер патента: 812687

Опубликовано: 15.03.1981

Автор: Гевлич

МПК: B66C 1/10

Метки: грузозах-ватного, механизм, устройства, фиксации

...10 опорными буртами, контактирующими с корпусом 3.Корпус 3 представляет собой коробчатую конструкцию, поворотный фиксаторб выполнен, например, квадратного сечения и закреплен на кронштейне 11ползуна 5, а опорные бурты, верхний9 и нижний 10, выполнены в виде колец.Устройство работает следующимобразом.(О 10 При посадке груэоэахватного устройства на груз рама 1 упирается в него и останавливается, а полэун 5 под действием собственного веса продолжает двигаться вниз до тех пор, пока поворотный фиксатор 6, упираясь в упор 4, не повернется на некоторый угол вокруг своей оси, т.е. ползун 5 иэ положения 1 переходит в положение(фиг.4 и 5), При переходе ползуна 5 из положенияв положение ( (фиг.6) он поднимает поворотный фиксатор 6, который,...
