Лапинский

Номер патента: 1287573

Опубликовано: 10.04.1995

Авторы: Бекмурзова, Гладилина, Куприна, Лапинский, Николаев, Труфанова, Фурсова, Шиолашвили

МПК: B32B 15/08, B32B 27/36, C09J 167/02 ...

Метки: адгезионная, композиция

АДГЕЗИОННАЯ КОМПОЗИЦИЯ, включающая полиэфирную смолу на основе диметилтерефталата, себациновой кислоты и этиленгликоля, аддукт триметилолпропана и толуилендиизоцианата, дибутилдилаурат олова, аддукт эпоксидной смолы и растворители, отличающаяся тем, что, с целью устранения липкости пленки адгезива, повышения химической стойкости композиции к органическим растворителям, в качестве аддукта эпоксидной смолы она содержит продукт взаимодействия эпоксидиановой, эпоксициануратной смол и полиангидрида себациновой кислоты при их массовом соотношении 70:30:51 соответственно с содержанием эпоксидных групп 14-16% от массы аддукта при следующем соотношении компонентов композиции, мас.ч.Полиэфирная смола 100Аддукт триметилолпропана и...

Номер патента: 2001083

Опубликовано: 15.10.1993

Авторы: Верменская, Лапинский, Маркина, Нещадина, Труфанова, Филоненко, Шубин

МПК: C09D 129/14, C09D 5/30

Метки: лак, светорассеивающий

...соотношении 40;60, в качестве наполнителя каолин и аэросил, в качестве органического растворителя смесь этанола и бутанола 1:1 и дополнительно поливинилбутираль, фенолформальдегидную смолу резольного типа. нигрозин спирто- растворимый и а-лецитин, при следующем соотношении компонентов, мас, .Поливинилбути раль 4,2-5,9 фенолформальдегиднаясмола резольного типа 0,8 1 55 10 15 20 25 30 35 40 45 50 Сополимер метилметакрилата с бутилметакрилатом в соотношении40:60 1,0 - 1,5Каолин 11,2 - 12,1Аэросил 0,08 - 0,15Ксилол 9,7 - 10,5Нигрозин спирторастворимый 0,005 - 0,007а-Лецитин 0,12-0,15Смесь этанола сбутанолом 1:1 ОстальноеДля приготовления лака используютследующие компоненты; поливинилбутираль ГОСТ 9439-85, фенолформальдегидную смолу...

Номер патента: 1836654

Опубликовано: 23.08.1993

Авторы: Лапинский, Филоненко, Фоминых, Чуб

МПК: C09D 129/14, G03B 21/56

Метки: просветного, экрана

...в камере напыления в специальные держатели, позволяющие вращать экраны на 360, Лак наносят пульверизатором (или другим способом) при круглом факеле возвратно- поступательными движениями,После нанесения 1 слоя экран поворачивают на 90 и операцию повторяют. до получения покрытия с нужными светотехническими характеристиками.Сушку покрытия осуществляют при комнатной температуре до степени 1-5 мин, до степени 3-3 ч. Толщина покрытия зависит от вязкости лака и количества нанесенных слоев,Изобретение иллюстрируется следующими примерами табл. 1),Контрастность изображения на экране зависит от светопропускания экрана и от отношения яркостей при 20 к 0 относительно нормали,При снижении светопропускания менее 45 фэкран выглядит темным и...

Номер патента: 1762051

Опубликовано: 15.09.1992

Авторы: Антонов, Иткис, Карпунин, Лапинский, Леонард, Попов, Рогачев, Романов

МПК: F16H 3/16

Метки: коробка, многоступенчатая, передач

...вал 14, с барабаном 3, а фиксатор 21 - упомянутый барабан с корпусом 1.Изображенные на фиг,1 и 2 три промежуточных вала 46 приведены в качестве примера. Их число может быть изменено, например введением шестерни 22 и соответствующих валов (фиг,2).При работе коробки каждый из валов 14 и 16 независимо друг от друга соединяют с произвольным из промежуточных валов 4,6, Для этого, после рассоединения, например, фиксатора 21 поворачивают барабан 3 на опоре 2, до соосного расположения одного из выбранных валов 46 с выходным валом 16, соединяют валы муфтой 18 и вновь фиксируют барабан фиксатором 21.Аналогично, после рассоединения фиксатора 19 поворачивают основание 20 входного вала 14 на опоре 13 до соосного положения с одним из выбранных...

Номер патента: 1742998

Опубликовано: 23.06.1992

Авторы: Ахулков, Крыликов, Лапинский, Малежин, Преснухин

МПК: H03K 3/84, H03M 1/82

Метки: код-фаза, многоканальный, программируемый

...первый и второй выходы шестого регистров сдвига являются соответственно третьим входом синхронизации, девятым, двенадцатым, десятым и Одиннадцатым вы хорами первой группы выходов блока,3, Преобразователь по п.1, о т л и ч а ющ и йс я тем, что каждый из блоков памяти выполнен в виде с первого по тринадцатый элементов ИЛИ, элемента ИЛИ - НЕ, инвер тора, с первого по шестой элементов И, первого и второго регистров сдвига, первого, второго и третьего триггеров, элемента ИНЕ с открытым коллектором, регистра периода, счетчика периода, счетчика адреса, 40 первого и второго оперативных запоминающих устройств, двунаправленной шины данных, первого, второго и .третьего магистральных приемопередатчиков, первые входы-выходы данных первого...

Номер патента: 1669667

Опубликовано: 15.08.1991

Авторы: Зеикин, Лапинский, Пустовойт, Сайко

МПК: B23K 11/14

Метки: рельефной, сварки

...и кормопроиз инение я живо- остНИнное обь роения длводства ИТМ".И. Пустинский войт,тво СССР4, 1976,142924, кл. В 23 54) СПОСОБ РЕЛЬЕФНОЙ СВАРКИ57) Изобретение относится к контактнойсварке и может быть использовано для сварки цилиндрических деталей, выполненных из спеченных порошковых материалов, с плоскими деталями из компактных материалов, Цель - изобретения повышение статической и динамической прочности сварного соединения. На плоской детали 4 выполняют отверстие 5 с острой кромкой 6 со стороны цилиндрической детали 1. На цилиндрической детали 1 выполняют цилиндрический поясок 3, диаметр которого больше диаметра отверстия плоской детали, и кольцевой скос 2. Высота цилиндрического пояска превышает толщину плоской детали на заданную...

Номер патента: 1667075

Опубликовано: 30.07.1991

Авторы: Ахулков, Верстаков, Крыликов, Лапинский, Малежин, Преснухин

МПК: G06F 11/22, G06F 11/36

Метки: диагностики, модулей, тестового, цифровых

...по нулевому адресу блока 1 и первая ответная реакция должна фиксироваться по нулевому адресу блока 2, то в счетчиках 4 и 21 устанавливаются адреса 11.11, Это связано с тем, что перед каждым обращением к блокам памяти в автоматическом режиме происходит увеличение содержимого счетчика адреса на 1 и, следовательно, перед первым обращением в счетчиках 4 и 21 будут установлены требуемые нулевые адреса. Во втором режиме работы возможны различные варианты запуска блоков 1 и 2 (режимы 2.1.2,4). Выбор варианта осуществляется в зависимости от записанного по адресу ХХХХООО в регистр 11 кода, Запись кода происходит перед началом работы во втором режиме по формируемому блоком 10 стробу 10.7, записывающему поступающую по разрядам 25,125,4,...

Номер патента: 1645715

Опубликовано: 30.04.1991

Авторы: Крым, Лапинский

МПК: F16K 41/10

Метки: клапан

...1 дан клапан, разрез; на фиг. 2 - эластичный элемент клапана в рабочем режиме; на фиг. 3 - то же, в режиме очистки.Клапан содержит корпус 1 с крышкой 2, запорный орган 3 с седлом 4, шток привода 5, герметизированный эластичным элементом 6. выполненным с внутренней полостью 7, сообщенным с источником управляющего давления через огверстие Ь Внутренняя полость образована между установленным концентрично эластичному элементу 6 внутри него сильфоном 9 и са мим эластичным элементом, Последний плотно облегает гофры 10 сильфона 9 в режиме работы при перекачке пульпообразных сред или сред, содержащих взвеси, чем предотвращается износ сильфона за счет устранения контакта со средой,В процессе работы в гофрах эластичного элемента 6 накапливаются...

Номер патента: 1620246

Опубликовано: 15.01.1991

Авторы: Гаспариков, Лапинский, Химач, Юдин

МПК: B23K 11/14

Метки: контактной, рельефной, сварки

...2 выбирают из условия равочности сварного соединения сварцвасстерж ню 4. Между рел ьефа м и вы пол - отверстие 5. При этом продольный поперечный В размеры отверстия 5 рают из выражений:згде С - расстояние между рельефами;0 - диаметр стержня 4;Л - толщина детали 1,Свариваемые поверхности детали 1 и стержня 4 подготавливают и устанавливают между электродами машины для контактной рельефной сварки. Установленные деталь 1 и стержень 4 сваривают.При использовании изобретения в процессе контактной рельефной сварки стержня с плоской деталью выравнивают теплоотвод в свариваемые детали от места сварки, при этом оптимизируется температура нагрева на их свариваемых поверхностях, повышается прочность сварного соединения. Тем самым повышается...

Номер патента: 1617440

Опубликовано: 30.12.1990

Авторы: Верстаков, Лапинский, Малежин

МПК: G06F 9/22, G06F 9/34

Метки: команд, контроллер, памяти

...значения адреса происходит в регистре 5 по фронту сигнала МК,АЛБ При выполнении первого цикла происходит следующее: на выходе устройства присутствует команда О, происходит выборка из блока 1 памяти команды, при этом "Адрес 1" есть увеличенный на единицу "Адрес 0" последовательно вычисляются в АЛБ 4"Адрес 1+1", "Адрес 1 + смещение,где код смещения содержится в полекоманд переходов, увелйченное на единиц; значение адреса фиксируется врегистре 5, Сигналы, образующие полекода операции,в команде, содержащейся в РД 2, поступают на входыПЛМ 8, дешифрируются за время Т.ПЛМ,после чего на выходах ПЛМ появляютсясигналы, переключающие мультиплексор6. При этом, если код операции соответствует условному переходу, происходит также дешифрация...

Номер патента: 1532240

Опубликовано: 30.12.1989

Авторы: Гаспариков, Лапинский, Химач, Юдин

МПК: B23K 11/10, B23K 11/14

Метки: автомат, звеном, кронштейна, рельефной, сборки, сварки, цепи

...крцнп) )синд и.ак) крцнНтэин )3 с 1 нс И 0,1 Б 13 жн )э) и э 3 ктрц,сны из(л 1 ЦОД ЗВСНО ЦРИ ВДР)31 ээ)ОИ 1(. Ц 1. Зс ГХ ВС Р Х ниЙ НО)в)ЖН 1 э 313 э.1(.кГРОлод(Ржс)1(1 ь с э,)(к ГрОЛН 1)1 Х 3,)0 э ) Оцэ СКс)С 1 С 5 БНИ э И 1 О )И тель 1:5 нижни св(с Й и;)с 1 ьк Б вид( Ври )чы )СТХ 1 с 1 С 1 Б КЦНТДК 1 С 3 РЦГИВО)10,)ОЖНО ИРИ. варивдечой ветвьн) звена вени исг(И 3)3- Л ИБДСТСЯ, 3 ВС Р Хц ИЙ ИО,1 БИ Ж Н Ы И Э,)С)С РО,- д(.рждт,ь 11 сц с)ойкой 15 проди,)эк;)с ЛБИ- гаться Вниз. 11 р эгцх тц,кдгль 3 верх НС И СВИС 1)СН) Б БИДС К,Н 3 131) 1)С 1 БО ВЗ 33 Х).С 1)С 1 БИС С 51)кс)Х)И. ) (- .1(.ниыми н 3 крОИ 3 ГЙИ)х)сс( Гкц сБ 5 ЗДНЫЧИ С .1(.КГРО.13)И , И ИСРС")С 113 Х В ИрцИБОИО,И)СК)1)С С Гцрц 1 Ы, Б 11.)ЫБ)5) НБ)) (П ЭЛ (.э К Т 1 ц) ЛО БН...

Номер патента: 1511706

Опубликовано: 30.09.1989

Авторы: Ахулков, Верстаков, Крыликов, Лапинский, Малежин

МПК: G01R 25/08

Метки: фазометр, цифровой

...калиброванного фазового сдвига. Если регистр заполнен логическими едини л1 цами (сдвиг фаз в диапазоне1 л40 -,-) то измерение следует проводить9по триггерному принципу без добавления калиброванного фазового сдвига, Если же фазовый сдвиг оказывается45 вблизи значений - или - то при на 2 2пичии узкополосного шума или в силу быстрого изменения сдвига фаз второй сдвиговый регистр 14 заполняется как логическими единицами, так и нулящ, В этом случае необходимо перейти напринцип измерения с перекрытием.Состояния второго сдвигового регистра 14 дешифрируются постоянным запоминающим блоком 15, который вырабатывает признак выбора принципа измерения (лог. "1" - триггерный принцип, лог. "0" - принцип с перекрытием), записываемыи в первым разряд...

Номер патента: 1368807

Опубликовано: 23.01.1988

Авторы: Ахулков, Верстаков, Крыликов, Лапинский, Преснухин

МПК: G01R 25/08

Метки: фазометр, цифровой

...счетчика 32 появляется логическая единица, что свидетельствуето нахождении (р во второй области(вблизи точки разрыва фазовой характеристики),По окончании интервала подготовкипроисходит измерение. При этом, еслинаходится в первой области, сигнал Х, проходит через управляемый инвертор 22 без инверсии и попадает навходы формирователей 8 и 9. Сигнал Хпопадает на входы формирователей 10и 11. Формирователи 8 и 10 вырабатывают импульсы, привязанные к передним фронтам сигналов Х, и Х, а формирователи 9 и 11 - к задним фронтам.Триггеры 20 и 21 формируют фазовыеинтервалы и управляют ключами 15и 18, которые в этот момент раэблокированы. На вторые входы ключей 15и 18 с выходов генератора 24 тактовыхимпульсов поступают последовательности счетньж...

Номер патента: 1344676

Опубликовано: 15.10.1987

Авторы: Вершинский, Калугин, Коноплев, Лапинский, Осенников, Яковлев, Яровой

МПК: B62D 55/10

Метки: гусеничного, промышленного, трактора, ходовая, часть

...изобретения - уменьшение габаритов ходовой части и повышение несущей способности.На фиг. 1 показана ходовая часть, вид сбоку; на фиг. 2- вид по стрелке А на фиг. 1.На раме трактора при помощи шарниров 1 упруго подвешены катки 2, связанные с шарнирами через рычаги балансиров 3. Катки выполнены двухбандажными, а рычаги балансиров размещены в вертикальной плоскости, проходящей между бандажами 4 катков. Каждый шарнир 1 крепления балансира к раме расположен над смежным катком 2. Расстояние между корпусом 5 шарнира равно величине упругого хода катка. Длина каждого рычага балансира 3 равна или несколько больше расстояния между шарнирами 1, благодаря чему при упругом перемещении катка рычаг балансира 3 частично располагается между бандажами, как...

Номер патента: 1324947

Опубликовано: 23.07.1987

Авторы: Лапинский, Пындак, Ушаков

МПК: B65D 55/14

Метки: баков, затвор, патрубков, топливных

...на корпусе 3 замка 2 установлен поворотный эксцентрик 5, связанный с сердечником 4 посредством пружины 6. Между корпусом 3 замка 2 и 30 внутренней поверхностью эксцентрика 5 установлено уплотнительное кольцо 7, На выступающем участке корпуса 3 выполнен буртик 8 для крепления пробки 9, Крышка 1 навинчена на резьбу патрубка 10 топливного бака,. Затвор работает следующим образом.Перед навинчиванием крышки 1 на патрубок 10 сердечник 4 устанавливают 40 в положение "Открыто". При этом экс - центрик 5 занимает положение, ближайшее к центру крышки 1, чем обеспечивается зазор между поверхностью эксцентрика 5 и внутренней поверхностью 45 патрубка 10, После навинчивания крышки 1 на патрубок 10 сердечник 4 устанавливают в положение Закрыто . При...

Номер патента: 1266690

Опубликовано: 30.10.1986

Авторы: Гаспариков, Лапинский, Химач, Юдин

МПК: B21L 3/02, B23K 11/04

Метки: автомат, звеньев, сварки, цепи

...ваемым натяжными пружинами 8.Одновременно механизм 3 подвода и отвода электродов подводит электроды в контакт со звеном цепи, Приводной кулачковый вал 1 включает ко-, нечный выключатель, который черезэлектрическую систему управления останавливает приводной кулачковый вал 1, включает электропневмоклапаны пневмоцилиндра 17 и сварочный ток, Пневмоцилиндр 17 (выдвигает шток) штоком 18 создает усилие на возвратном рычаге 15 и тем самым ослабляет действие пружин 8 на верхнюю траверсу 7 и в конечном итоге на механизм 4 осадки звена. При усилии штока 18 на возвратный рычаг 15 Р ,Р 1верхняя траверса 7 поднимает,ся, и усилие сжатия звена цепи равно.Таким образом, в процессе сварки с помощью пневмоцилиндра 17 и электрической системы управления...

Номер патента: 1247212

Опубликовано: 30.07.1986

Авторы: Гаспариков, Лапинский, Химач, Юдин

МПК: B23K 11/14

Метки: рельефной, сварки

...3 еличи цили 0,01745 а 6 о2 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) СПОСОБ РЕЛЬЕФНОЙ СВАРКИ преимущественно деталей цилиндрического профиля с плоской, при котором на плоской детали выполняют рельефы в виде острой грани, отличающийся тем, что, с целью повышения статической и динамической прочности соединений, работающих на срез и кручение, высоту 6 расположения острой лину Г. рельефа определяют из усвнопрочности обеих деталей радиус круглои детал- угол, образуемый отострой грани с цилповерхностью детали;- пределы прочности сматериалов,у углубления острой грндрическую поверхность Й ( - г, а количество рельефов2из соотношения и их минимальное число а )/3 Редактор 71. ПнелинскаиЗаказ 4058,6...

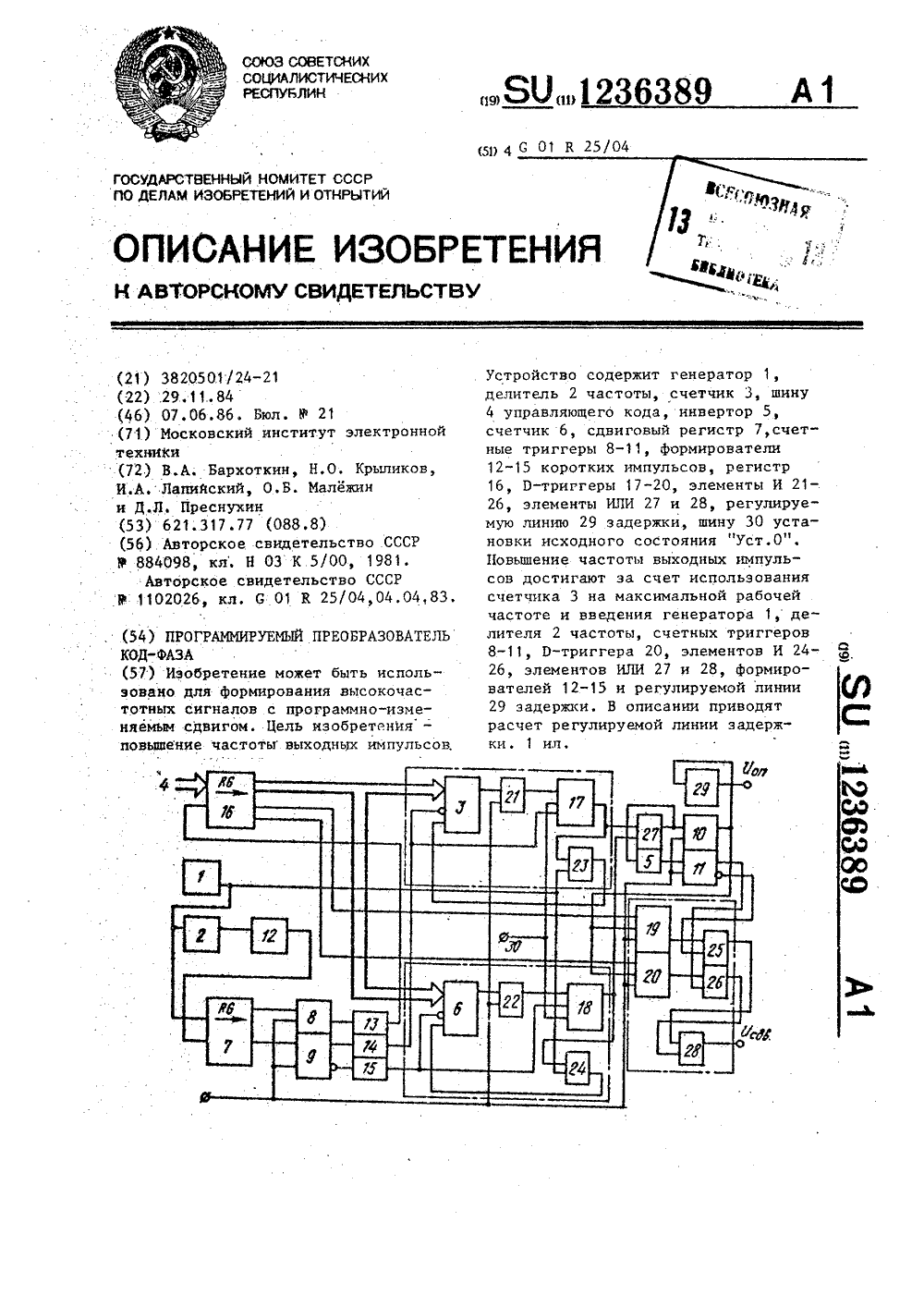

Номер патента: 1236389

Опубликовано: 07.06.1986

Авторы: Бархоткин, Крыликов, Лапинский, Малежин, Преснухин

МПК: G01R 25/04

Метки: код-фаза, программируемый

...фронту устанавливает Р-триггер 17 в единичное состояние, тем самым разрешая прохождение сигналов от генератора 1 через эле. - 25 мент И 23 на вычитающий вход счетчика 3. По достижении нулевого состояния счетчика 3 на его выходе появляется импульс, который, пройдя через элемент И 21, устанавливает Р-триггер 17 в нулевое состояние и, тем самым, запрещает дальнейшее прохождение счетных импульсов на вычитающий вход счетчика 3, Длительность импульса на выходе Р-триггера 7 вы 35 дер:кивается формулой;Ь г2 + +7 фч 1 2 3 Ц 5 389 4и прошедшего через элемент ИЛИ 27, формируеТся передний фронт сигнала счетного триггера 10,.а по заднему фронту того же импульса, дополнительно прошедшего через инвертор 5, на выходе счетного триггера 11 формируется...

Номер патента: 1219947

Опубликовано: 23.03.1986

Авторы: Костюченко, Лапинский, Пинигин, Сударчиков

МПК: G01M 17/007

Метки: буксования, гусеничного, исследования, средства, транспортного

...2, навитым на барабан 3. Барабан 3 навинчен на неподвижный вал 4, имеющий винтовую передачу в виде правой трапецеидальной резьбы, а также связан с валом соосйого мультипликатора 5. С мультипликатором 5 соединен тормозящий элек тродвигатель 6 постоянного тока независимого возбуждения фланцевого исполнения, работающий в режиме противовключения. В цепь якоря электродвигателя 6 включен блок 7 добавочных сопротивлений, в который входят регулируемое сопротивление 8 с движком 9, низкоомное постоянное сопротив-. ление 10 и делитель 11 напряжения. Блок 7 добавочных сопротивлений и делитель 12 напряжения питания электродвигателя 6 связаны с аналого. вой машиной 13 и с ней же связаны цепи одинаковых тахогенераторов 14 и 15 имеющих линейную...

Номер патента: 1158886

Опубликовано: 30.05.1985

Авторы: Костюченко, Куликов, Лапинский, Пинигин, Сударчиков

МПК: G01M 17/007

Метки: буксования, гусеничного, исследования, средства, транспортного

...и связанным с транспортным средством тросом, винтовую пере- фдачу, связывающую барабан с неподвижным валом с шагом, равным шагунавивки троса на барабан, и записывающий прибор, снабжено тормозящимэлектродвигателем с блоком добавочных ф 5сопротивлений и делителем напряженияпитания, аналоговой машиной, электрически связанной с блоком добавочныхсопротивлений и делителем напряженияпитания, и двухкоординатными само- фписцами, связанными электрически саналоговой машиной, при этом тормозящий электродвигатель соединен сбарабаном через мультипликатор, ас ведущим колесом транспортногосредства и барабаном, связаны тахогенераторы, соединенные электрическис аналоговой машиной,86 гНа фиг. 1 изображена электроннокинематическая схема устройства;на...

Номер патента: 1107983

Опубликовано: 15.08.1984

Авторы: Лапинский, Юдин

МПК: B23K 11/14

Метки: заготовки, листом, рельефной, сварки, трубной

...изобретения является увели-; чение прочности соединения.Поставленная цель достигается тем, что согласно способу рельефной сварки трубной заготовки с листом, при котором на конце трубной заготовки выполняют кольцевой скос, в листе выполняют отверстие, устанавливают скошенный конец трубной заготовки в отверстие, осаживают конец трубы между верхним и нижним электродами и пропускают импульс сварочного тока, с противоположной относительно положения трубной заготовки стороны листа соосно отверстию устанавливают до полнительный конический электрод с35 зазором по нормали между кромкой отверстия, обращенной к электроду, и его конической поверхностью, равным 5 , определяемым из соотношения3-д405= -2где 2 - диаметр отверстия в листе; д -...

Номер патента: 1054196

Опубликовано: 15.11.1983

Авторы: Лапинский, Пындак

МПК: B63B 25/24

Метки: баллонов, высокого, группы, давления, крепления, судне

...на торцах.На фиг. 1 схематически изображено устройство при вертикальном размещении баллонов, вид сбоку; на фиг, 2 - вид А на фиг, 1; на фиг. 3 - устройство при горизонтальном размещении баллонов; на фиг. 4 - строповка баллонов; на фиг. 5 - баллоны при транспортировании, общий вид; на фиг. 6 - опорный узел с бугельным крепежным элементом в аксонометрической проекции. Устройство для крепления на судне группы баллонов 1 высокого давления содержащее опорный узел с бугельными крепежными элементами 2, а также упоры, выполненные в виде заглушек 3 со сферическими опорными поверхностями а на торцах. Опорный узел включает группу жестких рамок 4 прямоугольной формы, каждая из которых выполнена разъемной из двух отдельных частей 5 и 6,...

Номер патента: 925267

Опубликовано: 07.05.1982

Авторы: Беляков, Дашко, Лапинский, Надворный, Талакин, Урусов, Харитонов, Чекалов

МПК: A01F 25/14

Метки: продуктов, скоропортящихся, хранения

...другого коллектора и трубопровода, снабженного регулирующей арматурой для поддержания необходимого разрежения и расхода атмосферного воздуха, - с атмосферой.В качестве избирательной полимерной мембраны используют асимметричную поливинилтриметилсилановую (ПВТМС) мембрану, обладающую газопроницаемостью, л/мч ата: по азоту 150, по кислороду 450, по углекислому газу 2200 или мембрану на основе силара.Мембрана сообщается с одной стороны с газовой средой холодильных камер, а с противоположной - с атмосферой. Газовая смесь камер определенного состава циркулирует в объеме камеры, непрерывно обтекая поверхность мембраны, а с противоположной стороны атмосферный воздух продувается над поверхностью мембраны при разрежении, определяемом составом...

Номер патента: 919831

Опубликовано: 15.04.1982

Авторы: Абросимов, Лапинский, Федорущенко, Юдин

МПК: B23K 11/14

Метки: рельефной, сварки

...за счет равномерного протекания сварочного тока по перимет-ру шва. Поставленная цель достигается тем, что согласно способу рельефной сварки Т-образных соединений, преимущественно с криволинейными поверхностями; при котором на торцовой поверхности одной детали выполняют кольцевой скос, на другой выполняют отверстие с образованием острой грани, отверс тие во второй детали выполняют больи 2 каз 2227/11 Тира Подписное ВНИИПИ филиал ППП "Патент", г, Ужгород, ул, Проектн 3шего диаметра, чем наружный диаметрпервой детали глубины, равной,гдв г - радиус иривииаиы второй двтапив месте соединения;д - наружный диаметр первой детали.На фиг. 1 изображены подготовленные к сварке детали; на фиг. 2 - подготовленные к сварке конкретные...

Номер патента: 356897

Опубликовано: 30.03.1981

Авторы: Абросимов, Каган, Лапинский, Пода, Подмарков

МПК: B23K 11/14

Метки: контактной, рельефной, сварки

...ролики 6 и 8 выполнены в виде дисков со впадинами по наружному диаметру, конфигурация которых соответствует форме получаемых рельефов.На нижнем кронштейне 4 смонтированы роликоопоры 9 и кассета 10, установленная с возможностью вращения вокруг своей оси.На верхнем кронштейне 3 жестко закреплены сварочный ролик 11, кассета 12, направляющие 13, 14 и пневмоцилиндры 15, 16, предназначенные для подъема и опускания прижимных рельефного ролика 8 и сварочного ролика 11,На пневмоцилиндре 15 смонтирован электромагнитный ударный механизм 17, предназначенный для дополнительного усилия сжатия сварочного ролика 11 в момент сварки по рельефам. На рельефном ролике 6 установлен датчик 18, служащий для подачи импульса тока при выполнении рельефа с...

Номер патента: 715255

Опубликовано: 15.02.1980

Авторы: Абросимов, Лапинский, Федорущенко, Юдин

МПК: B23K 11/14

Метки: листовых, рельефной, сварки

...затраты ф электрической энергии.Белью изобретения является экономияэлектроэнергии и увеличение динамической и статической прочности соединения.Бель достигается тем, что рельефы , на одной из деталей выполняют в местахрасположения кромок второй детали ипри сварке расплавляют их совместно с кромками второй детали. 1На фиг. 1 изображенталей перед сваркой; наА-А на фиг. 1; на фиг,деталей в разрезе послеление усилия среза,Согласно способу аетрительно изготовленнымиположения кромок второми 2 устанавливают на3 71 сварочной машины, деталь без рельефов 3 накладывают на нее так, чтобы ее кромки расположились по вершийам рельефов, затем производят сварку пропусканием электрического тока через установленные детали. Вследствие этого места...

Номер патента: 677860

Опубликовано: 05.08.1979

Авторы: Абросимов, Ильин, Лапинский, Федорущенко, Щенников, Юдин

МПК: B23K 37/04

Метки: сборки, сварки

...редуктор 27,Шток 28 механизма подачи трубы расположен на поворотном столе 3.Механизм фиксации трубы представляетсобой подпружиненный фиксатор 29, установленный на оси.30 и поворачивающийсяона 360 до упора с помощью червя пюгоредуктора 27 приводимого во вращение15электродвигателем 26.Свариваемые .тоубы поступаютпо схлизу 31 при помощи толкающего контейнераа на позишцо С поворотного механизмаподачи трубы. Затем включается механизмфиксашщ трубы, который при поворотена 360 входит фиксатором в отверстиеогрубы и поворачивает ее до упора, Затемс помощью двигателя 32 и редуктора 33щюиэводится поворот стола 3 на 90 В 4положение П. После этого вк:цочаетсяцилиндр и подает по налравляюшы трубу,вместе с меха)п 1 змом фиксаш;и и...

Номер патента: 597524

Опубликовано: 15.03.1978

Авторы: Карягин, Комаров, Лапинский

МПК: B23K 11/10

Метки: заправник, контактных, машин, поверхности, рабочей, сварочных, электродов

...2 сверху,к ленными в ней винтом 3 резцами 4.Нв наружной цилиндрической поверхно-сти втулки 2 выполнены пазы по винтовойлинии с углом подъема 45 о в которые Ь входят кулачки 5, закоепленные на корпусе 1, В верхнем положении втулку 2 под-держивают шайбой 6 пружины 7, свободными концами прикрепленные к корпусу 1.Для удобной установки заправника насварочную машину и удержания его призаправке электродов на корпусе 1, свободном от втулки 2, закреплена рукоятка 8,Работает заправник следующим образом, бЗаправник предварительно устанавливаютмежду электродами контактной точечнойсварочной машины, Включают механизмсжатия электродов, Верхний электрод надавливает на резцы 4, которые вместе с 10втулкой 2 начинают двигаться вниз, Одновременно кулачки...

Номер патента: 559794

Опубликовано: 30.05.1977

Авторы: Абросимов, Комаров, Лапинский, Юдин

МПК: B23K 11/10

Метки: листовых, соединения

...имеет тот недостаток, 10 что раздельное двухоперационное соединениематериалов (образование выступов и их осадка) имеет низкую производительность.Целью изобретения является повышениепроизводительности при соединении электро проводных листовых материалов неравнойтолщины на контактных электросварочных машинах.Это достигается тем, что устройство снабжено двумя кронштейнами и двуплечпм рыча гом, первый кронштейн закреплен на кордусе, второй жестко связан с электродом, а двуплечий рычаг шарнирно установлен на первом кронштейне, при этом одно плечо рычага шарнирно связано со вторым кронштейном, 25 а конец другого плеча расположен в пазу, выполненном в центральном бойке.На фпг. 1 показано устройство (в разрезе) в момент осадки выступа; на...

Номер патента: 545684

Опубликовано: 05.02.1977

Авторы: Агеев, Баймаков, Блинов, Вернер, Грин-Гнатовский, Евдокименко, Королев, Костяновский, Котляренко, Лапинский, Морозов, Муркин, Потапов

МПК: C22B 7/04

Метки: переработки, пирометаллургический, шлаков

...нов, Б. ф. Верко, В, С. Коро. В, Котляренко,кин и М, В. Потаповтитут цветных металлововательский институтенности Гипроникельталлов аявител(54) ПИРОМЕТАЛЛУРГИЧЕСКИЙ СПОСОБ ПЕРЕРАБОТКИ ШЛАКОВлаках при фьюминталлов, чем в конечныхговании.Предложенный спосоческую схему перерабопроцесс переработки,упрощает технологишлаков и ускоряе ем,жи. пяИзвестно применение д в природного газа вместо прючих газов.Предлагаемый способ отличается тем, что для извлечения содержащихся в шлаках цветных и редких металлов исходный шлак обрабатывают продувкой расплава продуктами полного или неполного горения горючих газов, предварительно смешанных с воздухом и сожженных вне плавильной камеры печи. Температура шлаковой ванны поддерживается постоянной за счет тепла...
