B24B — Станки, устройства или способы для шлифования или полирования

Номер патента: 831585

Опубликовано: 23.05.1981

Авторы: Груздь, Кривко, Недосека, Пархоменко, Прокопенко

МПК: B24B 39/04

Метки: обра-ботки, релаксационной, сварных, соединений, упрочнения

...2, переходную пластину 3 со скосами, бойки 4, укрепленные на гибкихстальных тросиках 5 и разделенные пружинами 6, Оправка 2 с бойками 4 ставится на изделие 7.Устройство работает следующим образом,3 ЯфРасстояние между бойками 4 в исходном состоянии выбирается равным минимальной ширине усиления обрабатываемого сварного шва. При включении источника колебаний начинает вибрировать переходная пластина 3, Наличие скосов на пластине. 3 заставляет бойки вращаться навстречу друг другу за счет разложения силы удара на нормальную и касательную составляющие. При углах скоса меньшихо30 вращение роликов замедляется настолько, что это приводит к их неравномерному износу и к росюу шероховатости обрабатываемой поверхности, Увеличение угла свыше 48...

Номер патента: 831586

Опубликовано: 23.05.1981

Автор: Меннер

МПК: B24B 39/04

Метки: инструмент, поверхности, профиляканавок, упрочняю-щей, чистовой, шкивов

...профиля шкивов работает следующим образом.Инструмент устанавливают в резцедержагеле токарного станка, При касании обкатного диска-родика 8 вращающейся обкагываемой поверхности 22 включают поперечную подачу суппорта, направленную кцентру обрабатываемой детали, при этом 20вращается обкагной диск-ролик 8, выглаживает и упрочняет поверхность 22 детали. В зоне контакта диска-родика 8 и обкатываемой детали активная радиальнаясила Р имеет равнодействующую сиду реакции Р, направленную перпендикулярно обкатываемой поверхности 22, и раскладывается на две составляющие, одна из которых равна Й СОвсС и направлена вдольоси плунжера 7, и перемещает его вправо. З 0Имеющееся в торцовой части плунжера 7масло оказывает сопротивление перемещению...

Номер патента: 831587

Опубликовано: 23.05.1981

Авторы: Иванов, Лажевский, Марченко, Скрипко, Соколенко

МПК: B24B 47/04

Метки: ctahka, органа, перемещениярабочего, точного

...цель достиг что устройство снабжено рей нвй с приводом поворота и в упорами ограничения хода, д ным эксцентриком и шестер связанными с эксцентриками ловленными с возможностью 1 ческого замыкания с рейкой ксцентриков смещены внаправлениях и равны3 8Устройство работает следующим образом.При вкпючении привода 9 суппорт 11 получает перемещение от винтовой пары 10. Угол копира 13 установлен в зависимости от снимаемого припуска и.определяется одним из винтовых упоров 15, ограничивающих поворот рейки- шестерни 17. Прй перемещении;суппорта с копиром происходит. осевое перемещение шпинделя 6 до тех пор, пока не ,будет снят весь припуск.После этого, за счет поворота рейки- шестерни 17 от пневмоцилиндра 18, про- изводится поворот...

Номер патента: 831588

Опубликовано: 23.05.1981

Авторы: Монастырный, Оксенгендлер

МПК: B24B 47/18

Метки: поддержания, постоян-ной, резания, скорости

...реле 20 его переключающий контакт 36 коммутирует обмоткиэлектродвигателя 17 таким образом, что он, перемещая движок потенцио.,етра 35, сводит к нулю.напряжение па поцяризовапном реле 20. При поступлении в зону обработки магнитопровода подается команда на опускание коромысла 1, контакты 37 и 29 замыкаются. При движении коромысла 1 вниз кронштейн 7 перемешает по стой.ке 5 ползун 4 с закрепленным на нем корпусом 8 с электромагнитной муфтой 10, связанной с шестерней 11, управляю шей движком потенциометра 9.Электромагнитная муфта 10 выключена, ее подвижная часть свободно вращается и шестерня 11, обкатываясь по рейке 14, передвигает движок потенциометра 9 в сторону уменьшения тока обмотки возбуждения электродвигателя 2,...

Номер патента: 831589

Опубликовано: 23.05.1981

Авторы: Журавлев, Орлов, Панин, Страдов

МПК: B24B 49/00

Метки: дляабразивной, станков

...отверстия, 55 управляющий электродвигателем 1 привода разжима инструмента, также имеет максимальное значение и вызывает ускоренный разжим инструмента 4. По мере уменьшения зазора между стенками детали по которой имеет место контакт с инструментом на величину диаметра,т,е. пропорционален плошади контакта. Блок деления осуществляет операцию делениясоответствующих электрических величин,реализуя отношение, величинаМсгкоторого прямо пропорциональна величинеудельного давления Р,Необходимость выполнения усилителяв виде усилителя-ограничителя вызванатем, что длина притира нри доводкеглухих отверстий меньше длины обрабатываемого отверстия, в результате чегона протяжении одного хода инструмента 15относительно дейли имеется промежуток...

Номер патента: 831590

Опубликовано: 23.05.1981

Авторы: Качан, Пшеничный

МПК: B24B 53/00

Метки: засалива-ния, инструментов, предотвращения, шлифовальных

...материала, например гетинакса, оргстекла,3 8315текстолита и др, Высоковольтный потен-циал подведен к внутренней поверхностиэлектрода 2, В устройстве деталь 3 заземлена.Устройство работает следующим образом.В процессе обработки детали 3 отисточника 1 постоянного тока подаетсяпотенциал 50-100 кВ на электрод 2.Диэлектрический материал электрода 2 10поляризуется и выводит наведенный зарядна его рабочую поверхность . Наличие. связанного заряда на рабочей поверхностиэлектрода 2 устраняет электрическийразряд с его поверхности на заземленнуюдеталь 3, В результате электростатической индукции на рабочей поверхности шлифовального инструмента 4 и обрабатываемой.поверхности детали 3 возникаютэлектрические заряды противоположнойполярности...

Номер патента: 831591

Опубликовано: 23.05.1981

Авторы: Колдаев, Фишбейн

МПК: B24B 53/12

Метки: инстру-mehta, правящего

...правяшего инструмента: на Фиг. 2 - установочный элемент устройства на фиг, 3 - установка кристалла алмаза перед его погружением," на фиг. 4- погружение кристалла алмаза 1 три контактировании его с пирамидальным углублением меньшей глубины; на фиг. 5 - то же, большей глубины.Способ осуществляется следующим об разом.8315 3Отверстие в оправе инструмента 1 запаивают заподлицо соогветсгвующим связующим веществом 2 и устанавливают оправы в приспособление 3, содержащее установочный элемент 4, на котором выполнены пирамидальные углубления с равными углами при вершине и различной глубины - большой 5 и малой 6. Приспособление первоначально расположено опорным элементом 4 вниз, В пирамидаль ное углубление большей глубины укладывают кристалл 7...

Номер патента: 831592

Опубликовано: 23.05.1981

Авторы: Демидов, Ефимов

МПК: B24B 55/02

Метки: жидкости, подачи, смазочноохлаждающей

...устройство, общий ввд, на фиг. 2 - вид Б на фвг.1, на фвг, 3 - узел Т на фвг. 2, на фвг. 4 - разрез - А-А на фвг. 1.Предлагаемое устройство имеет кр(иштейн 1, к которому прв помощи валвка 2 в винтов 3 првкреплены два рычага 4 с пазами, Болты 5, установленные в этих пазах, скрепляют с использованием тарельчатых пружин 6 клиновидное сопло 7 в рычаг 4.Ось сопла 8 встановлена в паз косынки 9, жестко закрепленной на защитном кожухе 10 шлвфовального круга 11. С валиком 2 жестко соединен прв помощи штвфта 12 рычаг 13 с подстроечным болтом 14, упирающимся в бабку шшп 3 8315деля изделия 15. К соплу 7 прикрепленшланг 16 подвода СОЖ. Для фиксациивалика 2 использованы тарельчагые пружины 17 с гайкой 18 и шплинтом 19.Устройство работает...

Номер патента: 833428

Опубликовано: 30.05.1981

Автор: Гор

МПК: B24B 35/00

Метки: доводки, телвращения

...узел выполнен в виде полэуна 4, на котором жестко закреплен инструмент 5. Полэун 4 поджат пружиной 6 и расположен в плоскости, перпендикулярной базовой поверхности люнета 7 с возможностью поступательного перемещения, при этом ползун 4 и люнет 7 установлены на одной плоскости. Изме- нение диаметра обрабатываемой детали 8 Контролируется измерительным прибором 9.Устройство работает следующим об" разом.Обрабатываемая деталь 8 зажимается в узле 2 Крепления детали. Ползун 4 отводится, сжимая пружину 6, освобождая рабочую зону. Затем осевым перемещением узла 2 крепления детали, деталь 8 вводится в рабочую зону до соприкосновения с базовыми поверхностями люнета 7. Полэун 4 освобождается и подводится пружиной 6 к обрабатываемой...

Номер патента: 833429

Опубликовано: 30.05.1981

Авторы: Безолюк, Сагарда

МПК: B24B 37/00

Метки: поверхностей, шаржирования

...и деталях, двигающихся возвратно-ноступательчо.Поскольку шаржирование предлагаемым способом осуществляется под действием большого числа колебаний (ударов), величина ударной нагрузки наабразивные зерна выбирается значительно меньше их прочности, меньше, чемпри шаржировании известным способом,.и в связи с этим дробление абразивных зерен по сравнению с тем способомуменьшается, а износостойкость шаржированной поверхности эа счет этогоувеличивается.Шаржирование предлагаемым способомвозможно с помощью электромагнитныхцентробежных, эксцентриковых и другихвибраторов.Притиры и детали малых размеровшаржируются "в упор", без подачи. Вэтом случае колебания передаются нашаржируемый притир или деталь посредством ударника, соединенного с...

Номер патента: 833430

Опубликовано: 30.05.1981

Авторы: Михайлов, Цокур

МПК: B24B 55/02

Метки: зоны, обработке, охлаждения, приабразивной, резания

...через бакелитовые.Процесс кипения сжиженного газа начинается в самом начале его пути через поры и происходит практически на всем пути поровых каналов, благодаря чему, во-первых, круг охлаждается равномерно во всем объеме, вовторых, значительно снижается вероятность появления дисбаланса круга.При переходе от жидкой к газовой фазе, происходит резкое увеличение объема хладоагента, сопровождающееся, повышением давления и скорости дви- жения газа как в самих порах, так и при истечении газа иэ пор, Благодаря 15 этому создается воэможность регулирования интенсивности охлаждения эа счет использования фдроссельного эффектаф, что позволяет, в свою очередь, рационально испольэовать сжи ц женные газы.Охлаждение рабочей поверхности абразивного...

Номер патента: 835713

Опубликовано: 07.06.1981

Авторы: Гандельсман, Гохблит, Шахновский, Юделевич

МПК: B24B 1/00

Метки: одновременного, торцов, шлифованиядвух

...фиг. 3 - разрез Б - Б фиг. 1,Устройство состоит из соосно расположенных шлифовальных кругов 1, обрабатывающих два торца изделия 2 типа тела вращения с бортами 3 на их периферии. Направляющий элемент 4 перемещает изделие 2 между шлифовальными кругами 1. Перед входом изделий в рабочую зону установлена подпружиненная планка 5, прижимающая изделие 2 бортом 3 к накладке 6, установленной на направляющем элементе 4. От выпадения из ячеек направляющего элемента 4 изделия удерживаются сектором 7.При работе устройства изделие 2 непрерывно и принудительно перемещается между шлифовальными кругами 1 в направляющем элементе 4. При этом поджим изделия 2 бортом 3 к накладке 6 осуществляется за счет создания на торцах изделия разных усилий резания,...

Номер патента: 835714

Опубликовано: 07.06.1981

Автор: Луцевич

МПК: B24B 1/00

Метки: криволинейныхповерхностей, шлифования

...изделия вокруг оси качания 6. Эта ось лежит в плоскости вращения шлифовального круга и перпендикулярна плоскости (чертежа) с расположенными в ней осью 4 вращения шлифовального круга и точками его касания с изделием. Одновременно ось качания 6 перемещают относительно изделия по траектории 7. Эту траекторию 7 оси качания располагают на расстоянии а от профиля изделия, измеряемом по нормали 1 Ч - М и превышающем радиус Я кривизны профиля изделия. Траектория 7 имеет выпуклую форму при вогнутом профиле изделия.При шлифовании изделий с вогнутым круговым профилем шлифовальными кругами большого диаметра, имеющими высокую размерную стойкость, предлагаемый способ обеспечивает расположение оси качания 6 за пределами габаритов шлифовального круга....

Номер патента: 835715

Опубликовано: 07.06.1981

Автор: Горват

МПК: B24B 3/34

Метки: kahabok, резцах, стружколомающих, шлифования

...рычага. д В каретке 3 выполнен паз 5. Кареткаснабжена опорным элементом 6 с установочной поверхностью 7 для базирования резца по режущей кромке и упором 8 настройки расстояния от режущей кромки 2 о резца до канавки. Опорный элемент 6 жестко закреплен на каретке и выполнен в виде угольника, а упор 8 выполнен в виде винта с рабочим концом 9. Упор 8 снабжен лимбом. Опорный элемент 6 крепится болтом 10 и перемещается в направляющих в направлении поворота рычага 11, Опорный элемент 6 устанавливается по лимбу.Рычаг 11 выполнен, например, в видепластинчатой пружины с рабочим концом ЗО 12. Рабочий конец 12 рычага 11 и конец 93упора 8 размещены в пазу 5 каретки одинпротив другого так, что расстояние Н между ними равно расстоянию от...

Номер патента: 835716

Опубликовано: 07.06.1981

Автор: Шагинян

МПК: B24B 13/00

Метки: криволинейныхповерхностей

...цели в кинематическую щель между инструментом и копиром введен множительный механизм, содержащий шатун, шарнирно закрепленный одним концом с копировальным роликом и телескопической штангой, жестко соединенной с поперечным суппортом станка, а другим концом шатун соединен с зубчатой рейкой, закрепленной жестко к телескопической штанге при помощи водила и зубчатого колеса, ось которого выполнена с возможностью горизонтального перемещения, а также рычаг, связывающий шатун с ползуном, размещенным в криволинейных иволинеи- ножительна 1, соео с копиопической о к попеый ролик акреплена. Другой зубчатой елескопиодила 7 и ыполнена перемещеивол инейанка, при ет с шату закрепнструмент токарного835716 5, профиль которого выполнен по...

Номер патента: 835719

Опубликовано: 07.06.1981

Авторы: Артемьев, Петров, Соловьев

МПК: B24B 31/10

Метки: магнитно-образивной, обработкидеталей

...от известного тем, что полюсные наконечники смещены относительно один другого и каждый из них выполнен с полостью, в которой расположено средство для подачи магнитно-абразивного порошка в рабочий зазор.На чертеже изображено описываемое устройство для осуществления способа магнитно-абразивной обработки деталей.Устройство содержит две электромагнитные катушки 1, расположенные на магнитопроводе 2. Обрабатываемое изделие 3 (деталь) размещено на валу 4, соединенном с приводом вращательного движения (на чертеже не показано) .Полюсные наконечники 5 выполнены полыми и смещены относительно плоскости, проходящей через ось вращения детали 3, в разные стороны на одинаковую величину навстречу вращения детали 3, при этом рабочие...

Номер патента: 835720

Опубликовано: 07.06.1981

Авторы: Гаджибеклинский, Житомирский, Зайченко

МПК: B24B 33/00

Метки: головка, хонинговальная

...разрез по осиголовки; на фиг. 2 - вид А фиг. 1; нафиг. 3 - разрез Б - Б фиг. 1,Хонинговальная головка состоит из разжимного конуса 1 и держателей 2 абразив ных брусков 3, установленных на штифтах 4. Разжимной конус 1 и держатели 2 абразивных брусков 3 выполнены с конусной поверхностью и установлены с возможностью контактирования по всей длине, а кривизна сопрягаемых поверхностей держателей 2 меньше кривизны разжимного конуса 1, при этом держатели связаны между собой штифтами 4, образующими правильный треугольник в плоскости, перпендикулярной оси головки, Держатели 2 установлены между кольцами 5, прикрепленными винтами 6 к скалке 7 и стянуты пружинами 8. Поворот держателей 2 в вертикальной плоскости ограничен выступами 9 и впадинами...

Номер патента: 835721

Опубликовано: 07.06.1981

Авторы: Авербух, Анатольев, Конюк, Ройтбурд, Штейн

МПК: B24B 37/02

Метки: пакета, поршневыхколец, притирки

...гильзы 3 с внешней средой. Обрабатываемые поршневые кольца 2 закреплены на оправке 1 между двумя фланцами 6 и 7. Фланец 6 имеет по меньшей мере од но отверстие 8 для сообщения внутреннейполости гильзы 3 с внутренней поверхностью пакета поршневых колец 2, а фланецвыполнен глухим.При введении оправки 1 с кольцами 2 в 15 гильзу-притир 3 силы собственной упругости колец и силы трения между кольцами и гильзой-притиром 3 создают уплотнение внутренней полости гильзы-притира 3, При дальнейшем продвижении оправки с кольца ми 2 внутрь гильзы-притира 3 в ее полостисоздается подпор воздуха, который закрывает обратный клапан 5 и создает дополнительное равномерно распределенное усилие прижима колец к гильзе-притиру, 25 Регулируемый пневматический...

Номер патента: 835722

Опубликовано: 07.06.1981

Авторы: Плешаков, Раденко, Юдин

МПК: B24B 39/00

Метки: стальных, упрочнения

...инструментом. 25 Источники информации,принятые во внимание при экспер 1, Коновалов Е. Г. и др. Чистова ботка деталей в магнитном поле фе нитными порошками. - Минск, Н 30 техника, 1967, с, 107 - 108.тизея обрарромагаука и тосУдарствеииый комитет (23) Приоритет 1Изобретение относится к технологии машиностроения, в частности к упрочняющей обработке деталей методами поверхностного пластического деформирования.Известен способ упрочнения стальных деталей, включающий поверхностное пластическое деформирование в пульсирующем магнитном поле 11.Недостатком известного способа является сравнительно малая глубина упрочненного слоя, что ограничивает срок службы детали, упрочненная поверхность которой подвергается истиранию.Цель изобретения -...

Номер патента: 835723

Опубликовано: 07.06.1981

Автор: Чешев

МПК: B24B 39/02

Метки: раскатка

...обращенные меньшими (большими) основаниями друг к другу опорные конусы 2, 3, на которые опираются ролики 4 (прямого хода) и 5 (обратного хода), Сепаратор 6 закреплен на втулке 7, положение которой относительно оправки 1 фиксируется шариками 8, опирающимися на подпружиненный шток 9, Шток 9 взаимодействует через штифт 10 с упорным кольцом 11, размещенным на оправке 1. Установка роликов на размер для прямого хода производится перемещением сепаратора во втулке 7, а для обратного хода - с помощью регулировочной гайки 12. Для разделения предварительной и окончательной обработки опорные конусы 2, 3 могут быть выполнены с различной конусностью. Ролики могут располагаться под углом к оси раскатки, что обеспечивает их самозатягивание в...

Номер патента: 835724

Опубликовано: 07.06.1981

Авторы: Потапов, Шлейфер

МПК: B24B 41/04

Метки: бабка, шлифовальная

...направляющим 5, установленным на тумбе шлифовальной бабки 6 при помощи двух призматических колес 7 и шести цилиндрических колес 8, одно из которых имеет эксцентриковую ось 9, 835724Два призматических колеса 7 и два ци. линдрических колеса 8 крепятся на корпусе 2 шпинделя, а четыре цилиндрических колеса 8 - на кронштейнах 10 и 11.Кронштейны 10 и 11 установлены на тру- б бе 12 и распираются винтами 13. Корпус 2 шпинделя снабжен кожухами 14 и 15 и пылезащитными манжетами 16.В трубе 12 крепится при помощи штифта 17 ходовой винт 18, получающий продоль ное перемещение от гайки 19, установленной в подшипниках качения 20 корпуса 21 механизма компенсации износа шлифовального круга.На гайке 19 закреплен храповик 22, вра,; щаемый собачкой 23,...

Номер патента: 835726

Опубликовано: 07.06.1981

Авторы: Аврутин, Болотинский, Виноградов, Егоров

МПК: B24B 49/00

Метки: механизм, подачи, станка, шлифовального

...изобретения является повышение производительности, а такжекомпенсация ошибок изготовления и сборки.Указанная цель достигается тем, что цилиндр снабжен упорами, ограничивающими ход поршня, а винт содержит ограничитель угла поворота, выполненный, например, в виде шлицев, Кроме того, подвижный стол снабжен жестким и подпружиненным упорами, а винт снабжен сферическими наконечниками, установленными на его концах, причем винт установлен посредством сферических наконечников между упорами подвижного стола.На чертеже изображен механизм подачи шлифовального станка.Механизм подачи содержит корпус 1, установленный в нем ходовой винт 2, на концах которого -в центровых отверстиях закреплены шарики 3, взаимодействующие с упорами 4, 5 подвижного...

Номер патента: 835727

Опубликовано: 07.06.1981

Авторы: Жаров, Никитин, Феоктистов

МПК: B24B 55/02

Метки: детали, отверстия, цилин-дрической, шлифования

...дефектов. при шлифовании. М., Машиностроение, 1975, с, 74 (прототип),Изобретение относится к способам внутреннего шлифования и может быть использовано в машиностроении.Известны способы шлифования отверстия в цилиндрической детали, при которых 5 осуществляют подачу на деталь смазочной и охлаждающей жидкостей свободно падающей струей 11.Недостатком известных способов является низкое качество обработки, обусловлен ное наличием прижогов.Цель изобретения - повышение качества обработки путем повышения интенсивности охлаждения.Поставленная цель достигается тем, что 15 смазочную жидкость подают в отверстие с образованием масляной ванны вне зоны резания, а охлаждающую жидкость подают на необрабатываемую поверхность детали. По мере расхода масло...

Номер патента: 835728

Опубликовано: 07.06.1981

Авторы: Бержигалов, Медведев, Пониматко, Тетельман

МПК: B24B 55/02

Метки: охлаждающейжидкости, подачи, положениясопла, смазочно

...полыми и через них подается СОЖ в сопло .1,Устройство содержит винт 6 автоматической подачи сопла 1, который связан с одной стороны прямой связью 7 с винтом 8 правочного приспособления 9, а с другой жестко связан с траверсой 10.Винт 11 ручной регулировки сопла 1 установлен в корпусе параллельно направляющим 2 с возможностью вращения и ограничивается в осевом направлении упорами 12 и 13. Другим концом винт 11 связан резьбовым соединением с траверсой 10. Направляющие 2 жестко связаны с соплом1 и установлены с возможностью перемещения в траверсе 10,Устройство работает следующим образом.Во время правки шлифовального круга 5 5 правочное приспособление 9 перемещается винтом 8, передающим вращение через прямую связь 7 на винт 6...

Номер патента: 837772

Опубликовано: 15.06.1981

Авторы: Богородицкий, Чубаров

МПК: B24B 1/00

Метки: абразивной

...вводят противоадгезионное средство 11 .Недостатком способа является низкая стойкость инструмента и значительная шероховатость обработанной поверхности.Цель изобретения - повышение качества обработки. 15Для этого в качестве противоадгезионного средства используют кремний- органическую эмульсию, содержащую 25-28 двуокиси кремния.Сравнительные испытания в качест О ве противоадгеэионных средств осерненного парафина и кремнийорганической эмульсии показали, что при плоском шлифовании сплава 01 абразивным кругом характеристики 63 С 25 С 1 К 6 стойкость, инструмента увеличилась примерно в 4 раза, а шероховатость уменьшилась на 2 класса.Реализация изобретения позволяет повысить качество обрабатываемой поверхности и производительность...

Номер патента: 837773

Опубликовано: 15.06.1981

Авторы: Петров, Рузанов

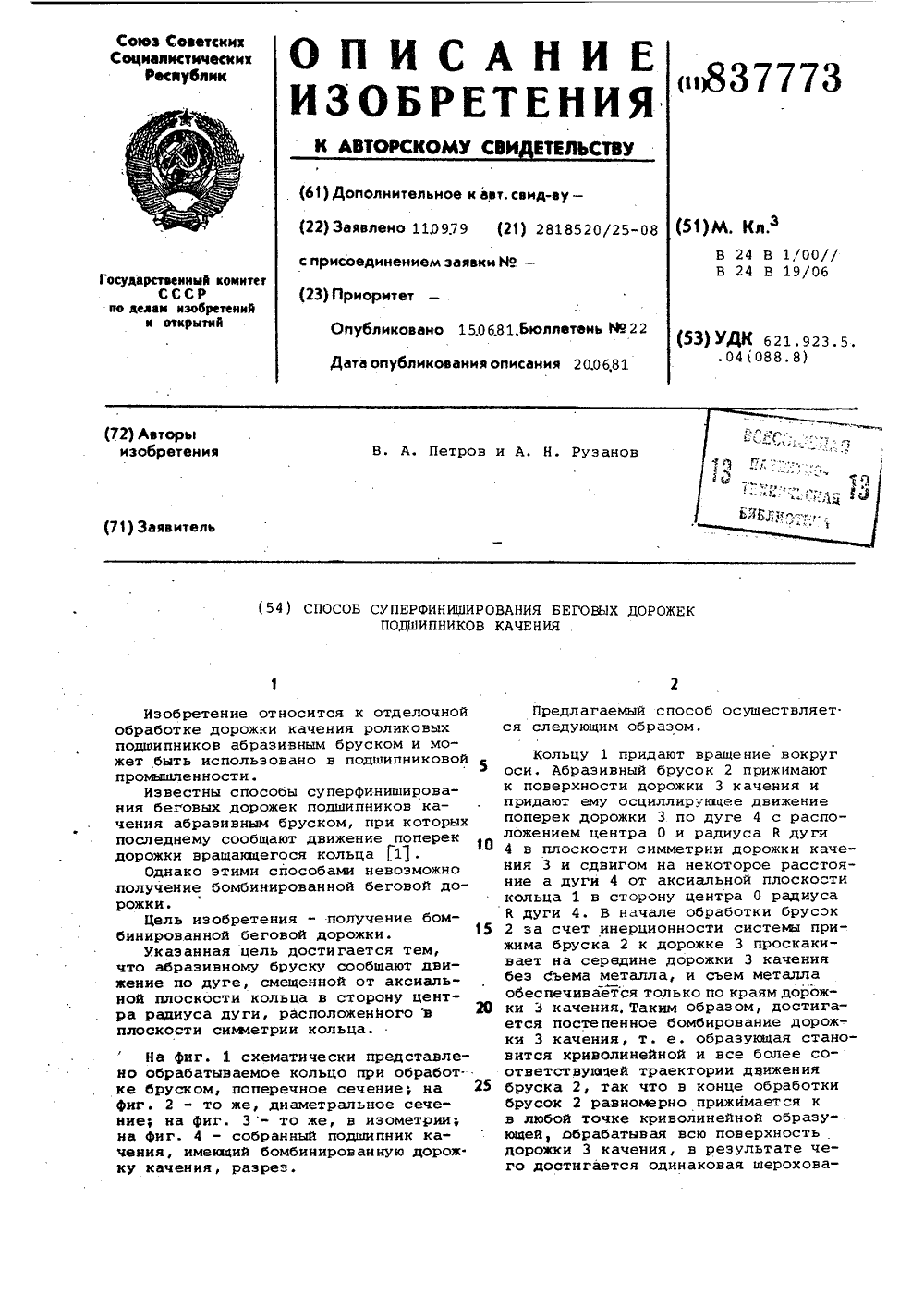

МПК: B24B 1/00

Метки: беговых, до-рожек, качения, подшипников, суперфиниширования

...1 придают вращение вокруг оси. Абразивный брусок 2 прижимают к поверхности дорожки 3 качения и придают ему осциллирующее движение поперек дорожки 3 по дуге 4 с расположением центра 0 и радиуса й дуги 4 в плоскости симметрии дорожки качения 3 и сдвигом на некоторое расстояние а дуги 4 от аксиальной плоскости кольца 1 в сторону центра 0 радиуса К дуги 4. В начале обработки брусок 2 эа счет инерционности систеьы прижима бруска 2 к дорожке 3 проскакивает на середине дорожки 3 качения беэ съема металла, и съем металла обеспечивается только по краям дорожки 3 качения, Таким образом, достигается постепенное бомбирование дорожки 3 качения, т. е. образующая становится криволинейной и все более соответствующей траектории движения бруска 2, так...

Номер патента: 837774

Опубликовано: 15.06.1981

Авторы: Волков, Зиндер, Конников, Новиков

МПК: B24B 3/24

Метки: задних, заточки, инструмента, поверх-ностей, полуавтомат, режущего

...через толкатель 16 и рычаг 17 в регулируемый упор 18, кинематически связан со шпинделем 12.Кулачок 15 осцилляции кинематическитакже связан со шпинделем 12 и контактирует с роликом 19, закрепленным в поворотном рычаге 20 и установленным на салазках 9 эатылования. Ролик 21, закрепленный в рычаге 20,контактирует с плоским торцом регулировочиого винта 22, установленно +го в кронштейне 23, который закреплен на станине 1. В кронштейне 24,установленном на салазках 3 осцилляции, расположен винт 25, который упирается в рычаг 26, несущий регулируемый упор 18. шпиндель 27 со шлифовальным кругом 28 установлен на шлифовальной бабке 49 29, имеющей механизм врезания (не показан), который, используется при заточке вершины инструмента 7, Перед...

Номер патента: 837775

Опубликовано: 15.06.1981

Авторы: Амеличев, Джупанас, Шипиленко

МПК: B24B 3/34

Метки: заточки, инструмента

...инструмента в кассете по внутренней проточке установочного; узла позволяет строго выставить лезвия инструмента в горизонтальной плоскости и расположить их по кругу, диаметр О которого соответствует радиу-су кривизны лезвий инструмента.Устройство работает следукщим образом.В узел 14 установки укладывают основание 10 кассеты, а в гнезда ос новация укладывают по кругу затачиваеьие инструменты, выставляя лезвия инструментов по внутренней поверхности установочного узла (диска). При этом лезвия инструментов (коронок) ,"у располагаются (самоустанавливаются) строго в плоскости кассеты. Затем на уложенные в основание инструменты накладывают крышку 11 кассеты и стягивают основание с крышкой .стяжками 12. При этом инструменты оказываются...

Номер патента: 837776

Опубликовано: 15.06.1981

Автор: Ермаков

МПК: B24B 7/00

Метки: шлифования

...13. ПерЕчаточное отношение кинематической связи. ведущего вала некруглого зубчатого колеса 11 со столом обратно пропорционально числу рабочих позиций. Некруглые зубчатые колеса 11 и 12 установлены на шлицевых валах с "ьыдикым" зубом с воэможностью переустановки по угловому положению таким образом, чтобы в положении ребра граней многопозиционного стола вплоскости расположения осей шпинделяи стола, зацепление происходило понаибольшему радиусу колеса 11. Длякрепления детали 14 к граням столаустановлены электромагниты,Устройство работает следующим об 5раз омеДетали 14 закрепляются на многопсзиционном столе 8. Шлифовальныйкруг 3 получает вращение от привода2. Илифовальная бабка Х перемещаетсяДв радиальном направлении на...

Номер патента: 837777

Опубликовано: 15.06.1981

Авторы: Бутусов, Лиокумович, Монахов, Спиридонов

МПК: B24B 7/16

Метки: пру-жин, торцев

...у наружныХ торцов (ближе к периферии) дисковых абразивных кругов и служащие для предохранения кругов от прогиба под действием осевой сос- тавляющей сил резания. В конце рабочего хода опоры 20 взаимодействуют с Иенодвижными упорами 21. Шлифоваль 1 ный круг 4 установлен (настроен)на расстоянии У" (равном величине съема металла с торца пружин) относительно торца базового упора 15, а шлифовальный круг 5 установлен на том.же расстоянии О относительно торца плавающего упора 22, взаимодействующего с подвижным элементом золотником 23 следящего устройства, корпус 24 которого жестко связан с пинолью 19 шлифовальной бабки 3 и соединен трубопроводом 25 с гидро- цилиндром 26 механизма поднастройки, установленного неподвижно на пиноли 19...
