Андреев

Номер патента: 1614365

Опубликовано: 30.11.1994

Авторы: Андреев, Воловик, Зайцев, Коротков, Сабуров

МПК: C01F 5/32

Метки: безводного, карналлита

1. УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ БЕЗВОДНОГО КАРНАЛЛИТА, содержащее плавильник и хлорирующую камеру с фурмами для подачи хлора, соединенные между собой переточным каналом, отличающееся тем, что, с целью увеличения его удельной производительности, устройство снабжено сепарационным каналом и двумя аэролифтными камерами, соединенными каналом с хлорирующей камерой, плавильник выполнен конической формы, при этом отношение площади аэролифтной камеры к площади хлорирующей камеры составляет 1 : 2,5 - 3.2. Устройство по п.1, отличающееся тем, что фурмы хлорирующей камеры установлены радиально.

Номер патента: 1773205

Опубликовано: 30.10.1994

Авторы: Алешин, Андреев, Кононенко, Краснов, Сушко, Тарасов, Тузовский

МПК: H01G 4/06

Метки: моп-конденсатор, тонкопленочный

ТОНКОПЛЕНОЧНЫЙ МОП-КОНДЕНСАТОР, содержащий основание из материала на основе кремния, размещенную на нем обкладку из низкоомного монокристаллического кремния и металлическую обкладку, между которыми расположен слой диэлектрика из двуокиси кремния, и контакты к обкладкам, отличающийся тем, что с целью повышения надежности и добротности, в качестве материала основания использован поликремний, обкладка из низкоомного монокристаллического кремния выполнена в виде локальной области приповерхностного слоя поликремниевого основания, изолированной от него слоем двуокиси кремния, причем контакты к обкладкам размещены за пределами локальной области приповерхностного слоя.

Номер патента: 1333172

Опубликовано: 15.10.1994

Авторы: Андреев, Громов, Макеичев, Новинский

МПК: H01R 9/24

Метки: высоковольтный, малогабаритный, разъемный, соединитель

МАЛОГАБАРИТНЫЙ РАЗЪЕМНЫЙ ВЫСОКОВОЛЬТНЫЙ СОЕДИНИТЕЛЬ, содержащий цилиндрический корпус из диэлектрического материала, внутри которого жестко закреплен контакт с цилиндрическим участком и отводом, изолятор и контактный узел, предназначенный для соединения наконечника высоковольтного провода и указанного контакта, включающий в себя пружинный контакт, отличающийся тем, что, с целью расширения эксплуатационных возможностей, указанный контактный узел снабжен электропроводной обоймой с резьбовым отверстием и фланцем и цилиндрической пружиной, на указанной обойме установлен пружинный контакт контактного узла так, что он прижат к ее фланцу указанной цилиндрической пружиной, а резьбовое отверстие обоймы предназначено для введения резьбового...

Номер патента: 1294126

Опубликовано: 30.09.1994

Авторы: Андреев, Бойко, Евстигнеев, Ремнев

МПК: G01T 1/29

Метки: детектор, заряженных, мощных, пучков, регистрации, частиц

ДЕТЕКТОР ДЛЯ РЕГИСТРАЦИИ МОЩНЫХ ПУЧКОВ ЗАРЯЖЕННЫХ ЧАСТИЦ, содержащий цилиндр с облучаемой поверхностью в виде конической выемки, отличающийся тем, что, с целью повышения точности измерений за счет уменьшения доли обратно рассеянных детектором частиц и увеличения срока службы за счет перераспределения части энергии пучка на боковые стенки, на облучаемой поверхности детектора выполнены концентрические ребра с треугольным осевым поперечным сечением, внешний диаметр которых последовательно уменьшается с шагом 2 отD до 2 , где D - максимальный диаметр выемки детектора, так, что совокупность ребер образует в...

Номер патента: 1329594

Опубликовано: 30.09.1994

Авторы: Андреев, Бойко, Евстигнеев, Ремнев

МПК: H05H 5/02, H05H 7/00

Метки: выпускное, заряженных, окно, ускорителя, частиц

1. ВЫПУСКНОЕ ОКНО УСКОРИТЕЛЯ ЗАРЯЖЕННЫХ ЧАСТИЦ, содержащее металлическую фольгу, установленную на держателе, выполненном в виде решетки с расположенными поперек окна опорными элементами в виде стержней, отличающееся тем, что, с целью увеличения коэффициента прозрачности выпускного окна, стержни выполнены в виде трехгранных призм, у которых величина угла при ребре, обращенном навстречу направлению движения пучка частиц, удовлетворяет выражению 2arctg (2K - 1 / 2K + 1)1/2 ,где K = b /

Номер патента: 1750281

Опубликовано: 30.08.1994

Авторы: Андреев, Галустянц, Жжонов, Катеев, Фаткуллин, Юсупов

МПК: E21B 21/00

Метки: бурения, кольматации, процессе, скважины, стенки

УСТРОЙСТВО ДЛЯ КОЛЬМАТАЦИИ СТЕНКИ СКВАЖИНЫ В ПРОЦЕССЕ БУРЕНИЯ, содержащее корпус с центральным проходным и боковыми каналами с гидромониторными насадками, оси которых пересекаются в точке, лежащей на окружности с радиусом, равным радиусу долота, проведенным из оси корпуса, отличающееся тем, что, с целью повышения степени кольматации при бурении проницаемых пород и повышения показателей работы долота при бурении плотных пород, соединительные концы корпуса выполнены муфтовыми, а плоскость, проходящая через оси насадков, размещена под острым углом к оси корпуса вверх или вниз.

Номер патента: 1222162

Опубликовано: 15.08.1994

Авторы: Андреев, Безгачев, Кириллов, Сергеева

МПК: H02K 44/06

Метки: варианты, его, индуктор, индукционного, линейного, насоса, цилиндрического

1. Индуктор цилиндрического линейного индукционного насоса с четным числом пазов на полюс и фазу, содержащий пакеты магнитопровода с межпакетными промежутками и обмотку из дисковых двухслойных катушек с n элементарными проводниками в эффективном витке, причем n равно 2 или 3, отличающийся тем, что, с целью уменьшения массы индуктора и повышения КПД насоса, начала и концы элементарных проводников катушки выведены в разные межпакетные промежутки, причем начало 1-го и конец n-го, начало 2-го и конец n-1-го и так далее элементарных проводников расположены попарно, каждые в своем межпакетном промежутке, и соединены по схеме обмотки.2. Индуктор цилиндрического линейного индукционного насоса с четным числом пазов на полюс и фазу, содержащий...

Номер патента: 1022568

Опубликовано: 15.06.1994

Авторы: Андреев, Новинский, Ченцов

МПК: H01B 19/00, H01F 19/00

Метки: высоковольтный, импульсный, трансформатор

1. Высоковольтный импульсный трансформатор, содержащий сердечник с многорядной обмоткой, пропитанной эпоксидным компаундом, и размещенный в блоке с жидким диэлектриком, отличающийся тем, что, с целью повышения электрической прочности в условиях эксплуатации при знакопеременных температурах путем исключения термомеханических напряжений в компаунде, между каждым рядом обмотки размещен обладающий низкой адгезией к эпоксидному компаунду слой полимерного материала с зазором, заполненным жидким диэлектриком.2. Способ изготовления высоковольтного импульсного трансформатора, при котором на сердечник наматывают многорядную обмотку с изоляцией, пропитывают эпоксидным компаундом, отверждают, размещают в блоке с последующей заливкой его жидким...

Номер патента: 1003702

Опубликовано: 15.05.1994

Авторы: Андреев, Задиранов, Зимогорова, Ивентьева, Мырзин

МПК: H01L 31/04

Метки: солнечный, фотопреобразователь

СОЛНЕЧНЫЙ ФОТОПРЕОБРАЗОВАТЕЛЬ, содержащий p - n - p(n - p - n)-полупроводниковую гетероструктуру на основе твердых растворов алюминия - галлия - мышьяка с омическими контактами ко всем слоям, в которой ширина запрещенной зоны n-слоя (p-слоя) больше, чем ширина запрещенных зон p-слоев (n-слоев), и нагрузочный элемент, отличающийся тем, что, с целью повышения КПД при одновременном расширении спектра фоточувствительности, в фотопреобразователь дополнительно введены два нагрузочных элемента, слой на основе твердых растворов галлия - мышьяка - сурьмы с содержанием антимонида галлия 15 - 30 мол. % с омическим контактом к нему, при этом дополнительный слой расположен на тыльной стороне фотопреобразователя, а нагрузочные элементы включены между...

Номер патента: 1262773

Опубликовано: 30.04.1994

Авторы: Андреев, Архипов, Веселова, Гершенович, Дорошина, Ермолаев, Моцарев, Мурашова, Петрова, Розенберг, Севастьянова, Трегер

МПК: A61K 31/03

Метки: антигельминтный, жвачных, животных, лечения, препарат, фасциолеза

1. Антигельминтный препарат для лечения фасциолеза жвачных животных, содержащий 1,4-бис-(трихлорметил)бензол и гидрофобизирующую этилполисилоксановую жидкость, отличающийся тем, что, с целью повышения его эффективности, он дополнительно содержит смесь высокомолекулярных и низкомолекулярных алкилбензолсульфонатов натрия общей формулы CnH2n+1C6H4SO3Na где n = 10 - 14 и n = 1 - 4, в массовом соотношении 3 - 3,3 : 1 при следующем соотношении компонентов, мас. % :1,4-Бис-(трихлорметил)бензол 97,5 - 98,7Смесь высокомолекулярных и низкомолекулярных алкилбензолсульфонатов натрия указанной формулы 0,5 - 1,5Гидрофобизирующая этилполисилоксановая жидкость 0,8 - 1,02....

Номер патента: 1398724

Опубликовано: 15.04.1994

Автор: Андреев

МПК: H02K 44/06

Метки: индукционного, линейного, насоса, обмотка, цилиндрического

ОБМОТКА ЦИЛИНДРИЧЕСКОГО ЛИНЕЙНОГО ИНДУКЦИОННОГО НАСОСА, содержащая q дисковых двуслойных катушек на полюс и фазу с n (n = 2 или 3) элементарными проводниками в эффективном витке, концы которых выведены в межпакетные промежутки индуктора, отличающаяся тем, что, с целью повышения КПД насоса при нечетном числе полюсов в параллельной ветви обмотки и упрощения монтажа обмотки при нечетном q, элементарные проводники, первый с вторым при n = 2 и первый с третьим при n = 3 при переходе из слоя в слой транспозированы по высоте эффективного витка на внутреннем диаметре катушки, а начало и конец каждого элементарного проводника расположены попарно в своем межпакетном промежутке и соединены по схеме обмотки.

Номер патента: 1212004

Опубликовано: 15.04.1994

Авторы: Андреев, Гладышев, Лотов, Лукманов, Мадорская, Навроцкий, Самойлов, Хардин

МПК: C07C 409/00

Метки: оксидиалкилпероксидов

СПОСОБ ПОЛУЧЕНИЯ -ОКСИДИАЛКИЛПЕРОКСИДОВ общей формулыRCH(OH)CH2OOC(CH3)3,где R - Н; СН3,взаимодействием трет-бутилгидропероксида с соответствующими -алкилоксидами в растворителе при 30 - 40oС, отличающийся тем, что, с целью увеличения выхода целевого продукта, в качестве растворителя используют воду и процесс ведут при молярном соотношении исходных реагентов 1 : 1,1 - 1,5.

Номер патента: 1376898

Опубликовано: 15.04.1994

Авторы: Акчурин, Андреев, Бакунов, Близнюк, Буренков, Дамзова, Кириллов, Крапивный, Рабухин

МПК: H02K 44/10

Метки: генератора, комбинированный, мгд, электрод

1. КОМБИНИРОВАННЫЙ ЭЛЕКТРОД МГД - ГЕНЕРАТОРА, содержащий охлаждаемый металлический каркас, электропроводные ребра, укрепленные в пазах, выполненных в метллическом каркасе, и образующие ячейки, в которых размещен токопроводящий керамический материал, отличающийся тем, что, с целью увеличения срока службы электрода и снижения приэлектродных потерь энергии, часть ребер, расположенных в зоне концентрации тока на электроде, определяемой действием эффекта Холла, выполнена из теплопроводного изоляционного материала.2. Электрод по п. 1, отличающийся тем, что в качестве теплопроводного изоляционного материала для ребер использован нитрид алюминия, а электропроводные ребра выполнены из материала на основе хрома и оксида магния.

Номер патента: 1510650

Опубликовано: 30.03.1994

Авторы: Андреев, Громов, Данилов, Новинский

МПК: H01R 15/00

Метки: высоковольтный, малогабаритный, соединитель

МАЛОГАБАРИТНЫЙ ВЫСОКОВОЛЬТНЫЙ СОЕДИНИТЕЛЬ , содеpжащий полый коpпус, кpышку, упpугий уплотнительный элемент, элементы фиксации кpышки, электpоизоляционную вставку, выполненную в виде стакана и установленную в полости коpпуса, элемент электpического соединения, состоящий из двух частей, соединенных с пpоводниками, пpичем одна из частей установлена в полости коpпуса, а дpугая - на внутpенней повеpхности вставки, отличающийся тем, что, с целью повышения надежности и удобства в эксплуатации, соединитель содеpжит цилиндpическую пpужину, втулку с внутpенней pезьбой и плоским основанием, на боковой повеpхности коpпуса выполнен паз для ввода пpоводника, втулка закpеплена на внешней повеpхности вставки соосно с соединительным элементом, пpужина...

Номер патента: 1466485

Опубликовано: 28.02.1994

Авторы: Андреев, Еремин, Строкан

МПК: G01T 1/24

Метки: детектор, излучения, рентгеновского

1. Детектор рентгеновского излучения на основе компенсированного полупроводникового материала с двумя выпрямляющими контактами, отличающийся тем, что, с целью повышения чувствительности детектора за счет увеличения отношения пик-долина, один из выпрямляющих контактов выполнен с монотонно возрастающей к поверхности концентрацией примеси, составляющей на поверхности 1020 Nsi 1018 см-3 и глубиной залегания примеси 1 0,2 мкм, а...

Номер патента: 1131259

Опубликовано: 30.01.1994

Авторы: Андреев, Литвинов, Пищик

МПК: C30B 15/34

Метки: выращивания, кристаллов, профилированных

СПОСОБ ВЫРАЩИВАНИЯ ПРОФИЛИРОВАННЫХ КРИСТАЛЛОВ путем вытягивания кристалла на затравку из расплава, подаваемого через систему капилляров и формообразующий элемент при контроле процесса по толщине слоя расплава с регулировкой мощности нагрева, отличающийся тем, что, с целью улучщения качества кристаллов, между системой капилляров и формообразующим элементом создают демпферный слой расплава и контроль процесса ведут по его толщине.

Номер патента: 1610747

Опубликовано: 30.12.1993

Авторы: Андреев, Никифоров, Олимпиади, Остроменская, Самуйло

МПК: B60N 2/02

Метки: подвеска, сиденья, средства, транспортного

...продольной оси и исключает укачивание водителя. Повышается комфортабельность и безопасность его работы.Чтобы виброзащитные свойства подвески проявлялись в полной мере, перед работой ее следует настроить на массу водителя. Если подвеска выполнена, напрлмер, с изменением расстояния между верхними и нижними отрезками тросов в вертикальной плоскости на подвесной опоре, то водитель поворотом винта 9(см. фиг. 3) устанавливает расстояние между отрезками тросов, протарированное соответственно его массе. Подвеска готова к работе,При действии пространственной вибрации на подвеску отрезки тоосов 7 основного упругого элемента начинают упруго деформироваться по направлению осей г и у, корректор 9 жесткости, выходя из неустойчивого положения...

Номер патента: 2004794

Опубликовано: 15.12.1993

Авторы: Андреев, Борисов

МПК: B25D 13/00, E21C 1/12, E21C 3/16 ...

Метки: корпус, перфоратора, ручного, электрического

...на фиг.2 - разрез по А-А на фиг.1; на фиг.З - разрез по Б-Б на фиг 1 и на фиг.4 - разрез по В - В на фиг.1.Корпус ручного электрического перфоратора содержит полое верхнее основание 1, во внутренней полости которого установлен ударный механизм, например, в виде электромагнитного ударного .механизма с . каркасом 2, с установленной.на каркасе катушкой 3, с ударником 4, с расположенной по продольной оси ударного механизма наковальней 5, которая установлена с возможностью взаимодействия с торцом хвостовика 6 рабочего инструмента 7, с крышкой 8 и. с размещенными по концам направляющих (нэ чертеже не показаны) для перемещения ударника 4 упругими элементами 9. На торце верхнего основания 1 расположено отверстие 10 для пропуска хвостовика 6...

Номер патента: 1048859

Опубликовано: 15.12.1993

Авторы: Андреев, Литвинов, Пищик

МПК: C30B 15/34, C30B 29/20

Метки: выращивании, затравливания, монокристаллов, профилированных

...АИГ. Данные для. ная ( . 0,5 мм). Поэтому коэффициент расчета шаблонов приведены:в табл.З.уменьшения зазора выбран в данном сЛучае. 20: Расчетные. шаблоны .равным 0,75. Первичные операции выполне- й 1 = 4;41 мм., Ь 2 =. 2,1 мм, Ьз - 1 О 0,51 мм.ны как в примере 1 Данные для расчета. В табл.4 приведены сопоставительныешаблонов приведены в табл,2. данные способов затравливания при выраДалее процесс ведут. аналогично приме- щивании сапфироаых труб диаметром 8,8ру 1. Данйый пример отличается от пред мм,ыдущего величиной коэффициентаДанные табл,4 показьгвают, что предлолинейного расширения затравочного кри-:женный способ обеспечивает упрощениесталла и характером егожбработки; йрбцесса затравливания и повышает выходПоскольку элементы...

Номер патента: 986215

Опубликовано: 15.12.1993

Авторы: Андреев, Волков, Евдокимов, Подлипалин

МПК: G21F 5/14

Метки: гибких, извлечения, радиоактивных, транспортировки

...с частью 14 оси, подпружиненной относительно корпуса 1, Часть 14 Устройство работает следующим образом. Устройство в собранном виде устанав ливают на фланец 25 патрубка аппарата изакрепляют на нем. Снимают крышку 2 и отодвигают входной шибер 3. Вручную или при помощи штанги с зажимом (на чертеже не показано) достают и прикрепляют конец 30 извлекаемого изделия к барабану 5. Устанавливают на устройство крышку 2.и закрепляют. Включают привод вращения барабана 5 и производят извлечение иэделия и одновременную намотку его на бара бан 5. После извлечения изделия (что можноконтролировать, например, по числу оборотов барабана) закрывают входной шибер 3 и отсоединяют устройство от фланца 25 патрубка, а привод - от оси 6. Производят эа...

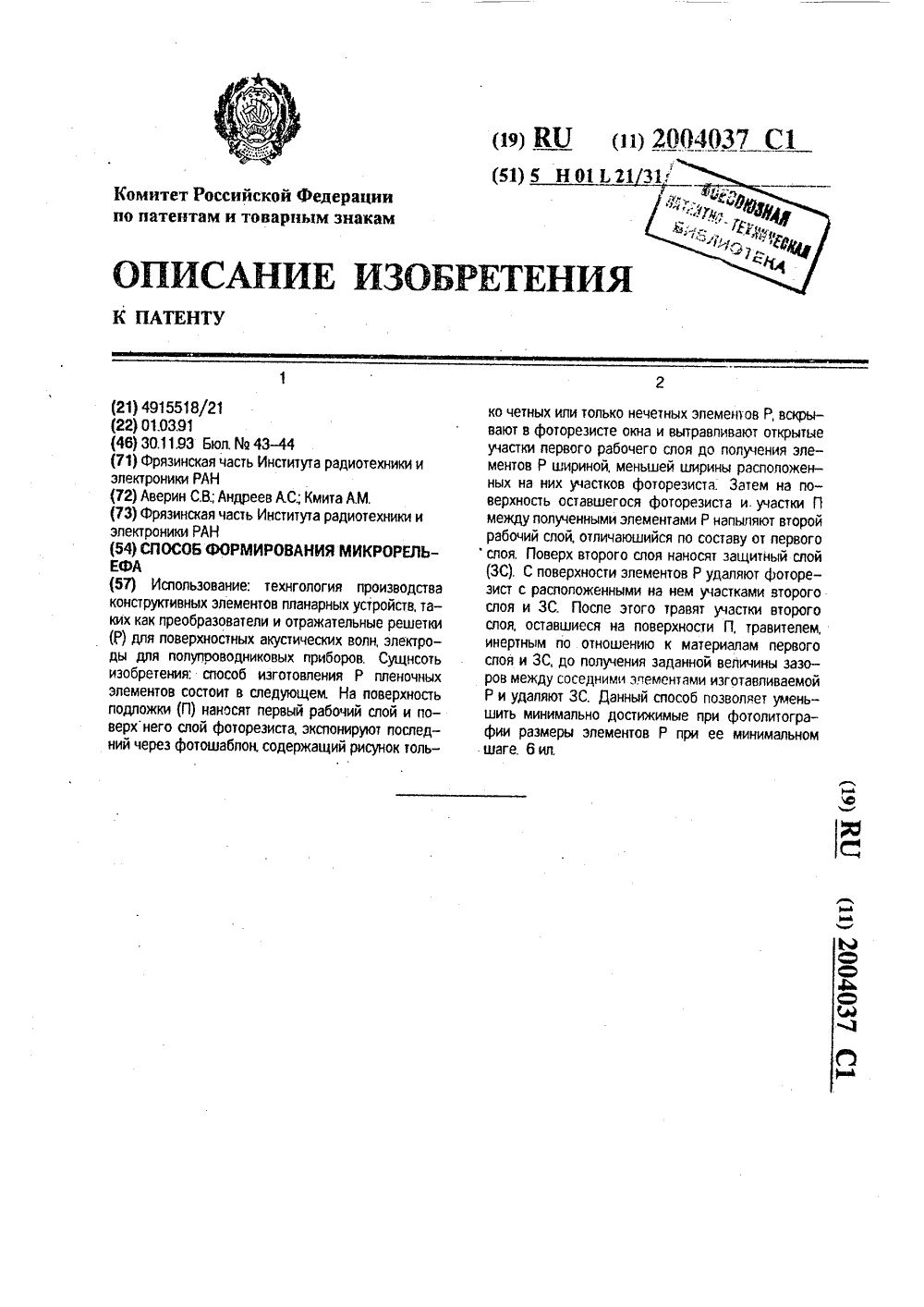

Номер патента: 2004037

Опубликовано: 30.11.1993

Авторы: Аверин, Андреев, Кмита

МПК: H01L 21/31

Метки: микрорельефа, формирования

...соответствующих 5 полоскам изготавливаемой решетки, составляет 1,2 мкм, расстояние между этими участками составляет также 1,2 мкм. После экспозиции вскрывают в фоторезисте окна путем его обработки в 0,5 КОН и вытравли вают открытые участки первого рабочегоспал металлизации. Сначала травят слой золота раствором, содержащим 400 г йодистого калия и 100 г йода на 400 мл воды.Травление ведут в течение 30 с. Затем уда ляют подслой хрома путем травления еговодным раствором соляной кислоты (концентрации 1:1) в течение 5 с. При указанном. режиме травления происходит "подтрав"участков первого рабочего слоя 2 металли зации под участками слоя 3 фоторезиста,При этом, образуются "козырьки" фоторезиста (см. фиг, 2) ндд свободной от метаплизации...

Номер патента: 2003920

Опубликовано: 30.11.1993

Авторы: Андреев, Лизунов

МПК: F17D 1/00

Метки: перекрытия, повреждении, трубопровода

...после повреждения трубопровода происходит мгновенное закрытие обратных клапанов,находящихся за местом повреждения, ипрекращение стока перекачиваемого про 30 дуктанаходящегося за обратным клапаном, в сторону повреждения,происшедшего на участке перед обратнымклапаном,На фиг, 1 изображен схематически со 35 кращенный профиль участка трассы трубопровода от перекачивающей насоснойстанции (НС) до конечной станции (КС); нафиг. 2 - специальный узел, состоящий изпоследовательно соединенных обратного"0 клапана 7 и задвижки 8, параллельно подключенной к линейной задвижке 5,На участке трассы трубопровода установлены линейные задвижки 1-6, с цельюсокращения объемов стока установлены45 раанопроходной обратный клапан 9 и спецузел, параллельно...

Номер патента: 2003766

Опубликовано: 30.11.1993

Авторы: Андреев, Гребенников, Краковский, Кузьмина

МПК: E03B 3/15, E21B 43/27

Метки: реагентной, скважин

...не показан) с помощью кранов 28-30 и шлангов 31-33, а 35 ведет к автоматическому поддержанию постоянного уровня в баке-смесителе 1 и в сопло 15 жидкостно-газового эжектора подсоединека к коллектору 6 с помощью крана скважине 7; причем в скважине раствор установится на уровне входа в эжекторный 34 и напорного патрубка 35. Водоотводящий трубопровод 12 водоподъемника соединен с патрубком 20 сливаводоподъемник,Из этого следует, что объем бака-смеси 1 еля должен быть выбран с таким расчетом,40 в скважину по реагентопроводу 13, в сква- . осуществляется одновременно и в скважижину 7 устанавливают, эжекторный водо- ,.", не 7,.и в баке-смесителе 1, что позволяет свести к минимуму обьем бака-смесителя подъемник 10, 11, 12. При этом входной...

Номер патента: 2003736

Опубликовано: 30.11.1993

Авторы: Андреев, Григорьев, Саблев

МПК: C23C 14/32

Метки: испарения, металлов, нанесения, покрытий, электродугового

...пятна, в заявляемом устройстве каждому положению катодного пятна на ка тоде соответствует два различных значенияна концах катода, который помимо своей основной функции - катода выполняет функцию датчика текущего положения катодного пятна. Эти два значения напряжения, численно равные Ох и О-Ох, зависят от того, хОС 3736какой в данный момент включен кл 1 оч в цепях токоподводов к катоду.Ох ф 1 ргх (О-О) = рЯ г)где Ох- напряжение на участке катода между кдтодным пятном и концом катода;О - максимальное напряжение, снимаемое с датчика-катода;1 - ток разряда;В - полное сопротивление катода;гх - сопротивление на участке катодамежду катодным пятном и концом катода. На чертеже изображена схема электродугового.испарителя; а также блока...

Номер патента: 2003674

Опубликовано: 30.11.1993

Авторы: Андреев, Артюков, Бокарев, Гафуров, Голомовзая, Иванов, Иванова, Косенок, Лоенко, Федосов

МПК: C12G 3/08

Метки: владивосток, водка, особая

...ореха 70,0-80,0Ароматный спиртманьчжурскогоореха 3.0-7,0Ароматный спиртмускатного орехаа также, кг:Сахар 30,0-40,0Водно-спиртоваяжидкость 3,0-7,0,Остальное Получают водку особую "Владивосток" путем купажирования 70,0-80,0 л ароматного спирта кедрового ореха, 3,0-7,0 л ароматного спирта маньчжурского ореха, 3,0-7,0 л ароматного спирта мускатного ореха, 30,0-40,0 кг сахара в виде 65,2-ного сахарного сиропа и водно-спиртовой жидкости - остальное из расчета получения 1000 дал водки крепостью 40 об, , при этом используют спирт этиловый ректификованный высшей очистки.(56) 1, Рецептуры ликероводочных изделий 45 и водок, М.: Легкая и пищевая промышленность, 1981, с. 209.2. Рецептуры ликероводочных изделийи водок. М,: Легкая и пищевая...

Номер патента: 2003577

Опубликовано: 30.11.1993

Авторы: Андреев, Мазуров, Отрубянников

МПК: B63B 7/02

Метки: лодка, разборная

...жесткий каркас, собранный из соединенных между собой крепежными элементами шпангоутов, срингеров, приивальных брусьев и кильсона, и замки, а такхе млгкуо оболочку с надувыми эдеметами и земаном по пе. риметру, охватывающую каркас, и трос, размещенный в кармане оболочки, каждый упомянутый замок выполнен в виде изогнутойО-образной пластины, на боковых стенках5 которой выполнены прорези, направленныев разные стороны, причем замки прикреплены к кильсону, а в стенках указанного кармана выполнены вырезы в местахразмещения замков, при этом упомянутый"0 трос заведен в прорези замков, арасстояние между стенками О-образной пластинысоставляет 2-3 диаметра троса,На фиг.1 представлена схема разборной лодки; на фиг,2 - схема изогнутой О-об 15...

Номер патента: 2003531

Опубликовано: 30.11.1993

Автор: Андреев

МПК: B60V 3/04

Метки: воздушной, подушке, поезд

...и упрочнение конструкции опорного пути.Зто достигается тем, чта опорный путь выполнен с железобетонными столбами, связанными между собой с зазором, и с установленными на этих столбах поперечными фермами.На фиг.1 показана эстакада опорного пути с находящимися на ней поездом на воздушной подушке, вид с торца, на фиг,2 - опорный путь поезда в виде плиты с установленными на ней вентиляторами для формирования воздушной подушки и со статорной обмоткой линейного синхронного двигателя в эстакадном полотне опорного пути, план: на фиг.З - поезд и опорный путь (с обрывами), продольный разрез; на фиг.4 - тормозное устройство поезда, в план; на фиг,5 - перекатывающая платформа (стрелка) опорного пути поезда, вид с торца; на фиг.б - планировка...

Номер патента: 2003511

Опубликовано: 30.11.1993

Авторы: Андреев, Кулабухов, Кунилов, Маркин

МПК: B60L 11/04

Метки: железнодорожном, машин, передвижения, путевых, тяжелых, ходу, энергоснабжения

...контактам40 групповых переключателей 15.1-15.7, 16.1 -16,6 и силовыми межсекционными кабелями с. клеммами 33 и 34, тяговымиэлектродвигателями 17-22 первой секции итяговыми электродвигателями 22 - 28 второй45 секции, обеспечивая при скорости 1,5-2,0км/ч полное использование мощности дизель-генераторной установки и высокое тяговое усилие тепловоза, Кроме того, насекции тепловоза, работающей в режиме50 дизель-электростанции, выходы главногогенератора 2 через контактор 14, контактыгруппового переключателя 16.7 и 16.8 и соединительные кабели с клеммами 35 и 36подсоединены к электродвигателям приво 55 дов (не показаны) рабочих органов путевоймашины.Схема управления содержит тумблер 37перевода тепловоза в режим энергоснабжения, при включении...

Номер патента: 2003480

Опубликовано: 30.11.1993

Автор: Андреев

МПК: B60B 37/08

Метки: колесная, пара, рельсового, средства, транспортного

...опоры 5 и внутренней поверхностью барабана расположен амортизирующий кольце- образный упругий элемент 6, выполненный, например, как и в прототипе, из резинометаллического материала, обладающего с одной стороны определенной жесткостью для сохранения формы и упругостью для гашения нагрузок. Таким образом, видно, что барабан с колесами 1 установлен на цапфе с возможностью вращения, но с сохранением плавающего подвеса, т,е. с возможностью относительных смещений от цапфы.Особенностью конструкции является то, что торцевые поверхности ребордных колес 1 расположены в плоскости торца барабана 2. т.е, узел получается без выступающих элементов.Разность наружных радиусов ребордного колеса 1 и барабана 2 выбирается равной высоте головки...

Номер патента: 2003385

Опубликовано: 30.11.1993

Авторы: Андреев, Бурков

МПК: B07B 4/02

Метки: аспирационная, зерноочистительной

...осадочных камер 8 и 9, Причем величина угла поворота стенки обеспечива-. ет полное перекрытие одной из осадочных камер, Аспирационная система зерноочистительной машины работает следующим образом,Зерновая смесь питающим устройством5 подается в аспирационный канал 3. Воздушный поток, засасываемый вентилятором1, проходит по аспирационному каналу 3 ивыносит из зерновой смеси в осадочную камеру 8 легкие примеси, которые осаждают 10 ся в ней и устройством 11 выводятся наружувыход 11).Очищенная от основной части легкихпримесей зерновая смесь выход 1) поступает на решетный стан (не показан), обрабаты 15 вается на нем и питающим устройством 14вводится в аспирационный канал 6, Воздух,отсасываемый вентилятором 1 из этого канала, удаляет из...
