Андреев

Номер патента: 1490545

Опубликовано: 30.06.1989

Авторы: Андреев, Кадынцев, Келлер, Любовицкий

МПК: G01M 17/02

Метки: биологического, воспроизведения, механических, объекта, повреждений, стенд

...в короб 14, Путем поворота рычага осевого перемещения 19элемент 18 фрикционной муФты входитв соприкосновение с элементом 17барабана 3 и за счет сил трения приобретает угловую скорость, равнуюугловой скорости ведущего барабана3, и поворачивает раму 15 с коробом 4. Повернувшись на заданныйугол, рама 15 соприкасается с упругим упором 20 и из короба 14 испытуемый объект выбрасывается в зонуиспытания между лентой 1 и молесом8. Выполнение подающего устройствав виде короба 14 позволяет сориентировать биологический объект при подачев зону воздействия в заданномположении. При этом радиус установкикороба 14 и усилие прижатия Арикционных элементов 17 и 18 подбираютсятаким .образом, чтобы горизонтальнаяпроекция линейной скорости объектабыла равна...

Номер патента: 1490156

Опубликовано: 30.06.1989

Авторы: Андреев, Воронков, Голубков, Ищенко, Киселев, Клюквин, Кручина-Богданов, Малярчук, Островский, Ржепницкий, Суханов

МПК: C12P 19/04

Метки: зимозана

...крови человека до концентрации 2 мг/мл, Смесь инкубируют 1 чопри 37 С, после чего реагент удаляютцентрифугированием 20 мин при 5000 8.0 степени активации пропердиновогокомплемента судят по его остаточнойактивности и путем определения иммунохимическим методом образовавшегося белка С За. Результаты испытанийв сравнении с имеющимися коммерческими препаратами представлены втабл.2,П р и м е р 1. В промытый и простерилизованный аппарат заливают 250 мл дистиллированной воды, загружают 1 кг свежих прессованных пекаро ских дрожжей, инкубируют при 35 С в течение 7,0 сут при непрерывном перемешивании. По окончании времени инкубации водную суспенэию подкисляют до рН 3 и пропускают снизу нверх через колонку с катионитом КУ 2 х 8 в Н -форме...

Номер патента: 1489985

Опубликовано: 30.06.1989

Авторы: Андреев, Василенко, Келлер, Пузырев

МПК: B27B 17/00

Метки: испытаний, испытания, моторных, переносных, пил, стенд

...рамы 3 расположились в зажимах 18, 19 и закрепляют винты 8,9, 10, 11, 14, 15, Опорная планка38, закрепленная на корпусе двигателя1, вводится в контакт с измерителем 39.Образец 22 устанавливается на платформу 21 и закрепляется узлом 37крепления. Освобождают гайки 34 и35 устанавливают платформу 21 с образцом 22, поворачивая ее на заданныйугол М, например 30+1 ф, по измерителю 36 и закрепляют гайки 34, 35,Запускают двигатель 1 пилы и устанавливают рабочие обороты. Нагружаютпильную шину 2 со стороны образца22 приводом 27 до достижения макси/мальной производительности пиления.Параллелограммный механизм 25 обеспечивает при этом плоскопараллельнуюподачу платформы 21 с образцом 22 ввертикальной плоскости. В процессепилейия, вследствие...

Номер патента: 1489838

Опубликовано: 30.06.1989

Авторы: Андреев, Брагина, Введенский, Куликова, Маркова, Тюрина

МПК: B03D 1/02

Метки: апатит-карбонатных, руд, селективной, флотации

...производствав горнохимической промышленности, - М.,1977, с. 51 - 56.Павлова К. С. и др. Повышение эффективности флотации апатита из апатит-карбонатных железных руд Ковдорского месторождения. - Обогащение руд, 1972,1,с. 27 - 28.(57) Изобретение относитсяполезных ископаемых и м, б ость описываемого изобретения зая в том, что селективная флотаит-карбонатных руд осуществляетм последовательной обработки и нирования пульпы содой, жидким СНСН 0 СНСНОНл С 1 СН 01 СНСН 0 Н Я-п одородный радикал Св,ние описываемого способа ть из высококарбонатной онцентрат с содержаниемпри извлечении Р 20 в Я на 0,45 - 188% и 16,2 - сравнению с прототипом иэтилированных аминов). ь4 йв1489838 Формула изобретения 20 Составитель С. ИванковРедактор Л. Пцол...

Номер патента: 1488193

Опубликовано: 23.06.1989

Авторы: Абдразаков, Алтыкис, Андреев, Кузнецов

МПК: B28B 3/00, C04B 28/14

Метки: строительного

...при 50-60 С в течение 6-8 ч.Использование щавелевой кислоты5позволяет снизить температуру отверж"дения до 50-60 С и температуру прессования до 20-25 С,. а обработка стеклорогожи увеличивает сцепление с фосфогипсополимербетоном, 10Введение тонкодисперсного пигмента обеспечивает стойкую окраску и модифицирует связующее,П р и м е р 1, Сначала 10%-нымраствором щавелевой кислоты обрабатывают стеклорогожу, затем смешиваютфосфогипс, пигмент, карбамидную смолу и щавелевую кислоту, В форму укладывают 1/3 часть полученной смеси,затем обработанную стеклорогожу и поверх ее оставшуюся смесь. Методомпрямого прессования при давлении30 МПа и температуре 25 С. отформовывают образцы, которые после выдержкив течение 4.ч проходят тепловую обра ботку при...

Номер патента: 1016871

Опубликовано: 15.06.1989

Авторы: Андреев, Белис, Быков, Вайнерман, Галкин, Перцевой, Пивоваров, Рогожин

МПК: A23L 1/328, A23P 1/02

Метки: зернистая, икра, пищевая

...под давлением водно-белковую суспензию в масле, а по внешней - горячий раствор гелеобразователя. Водно-белковая суспензия в масле проходит через отверстие внутренней трубы, попадает в слой раствора гелеобразователя, обволаки 1 4ли жира, Эта разница особенно заметна в,случае лососевой икры, так какпоследняя имеет довольно крупные зерна (3-7 мм в диаметре). Кроме тогополучаемая икра имеет высокое содержание гелеобразователя. Икринка вылдерживает нагрев без потери зернистости до 40-45 С,.что не позволяетоприменять пастеризацию и стерилизацию для увеличения сроков храненияконечного продукта.К недостаткам способа следует отнести: использование специальных стадий крашения и дубления, что делаетустановку для производства икры громоздкой. Кроме...

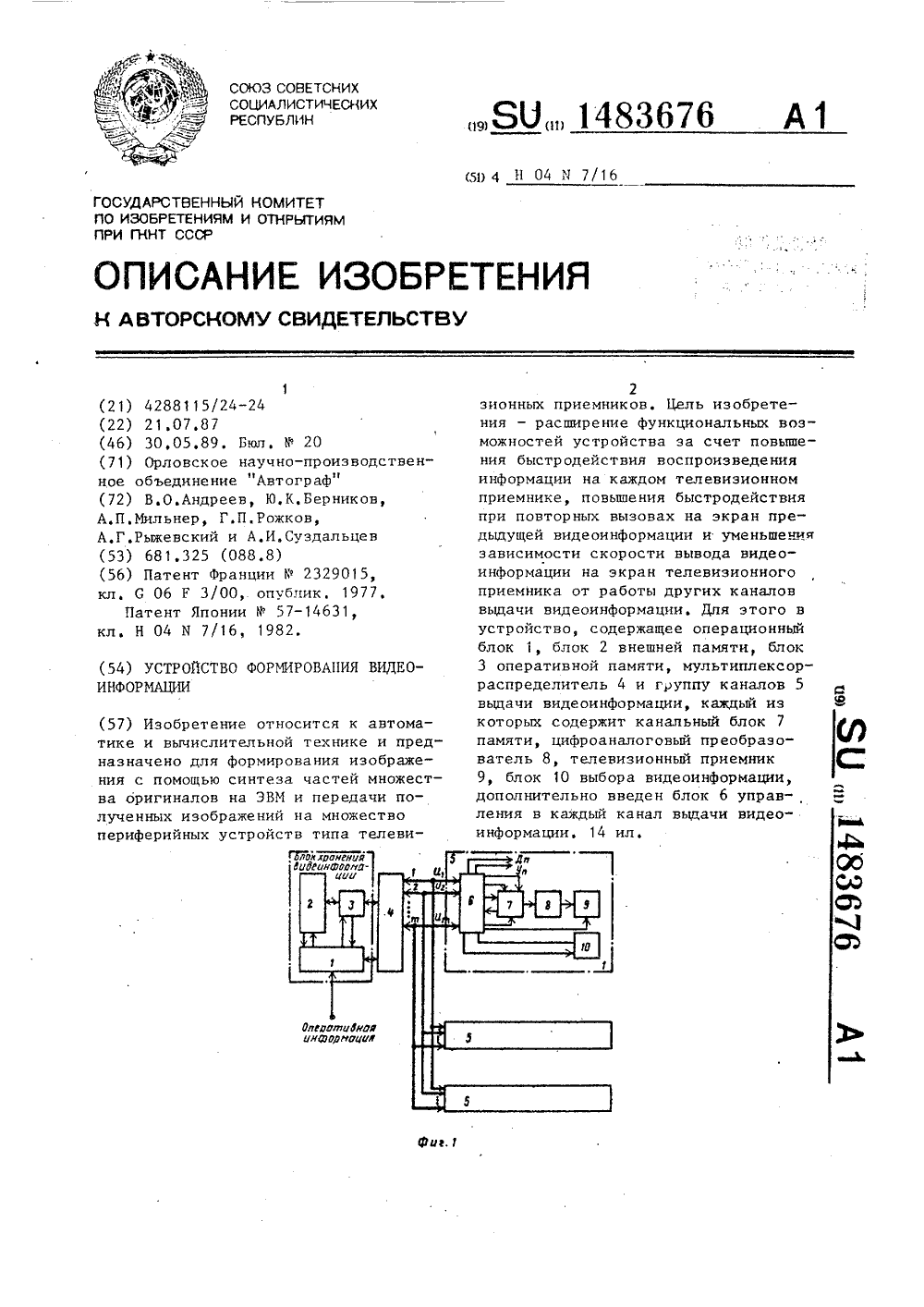

Номер патента: 1483676

Опубликовано: 30.05.1989

Авторы: Андреев, Берников, Мильнер, Рожков, Рыжевский, Суздальцев

МПК: H04N 7/16

Метки: видеоинформации, формирования

...29 (фиг, 2, 4) и в соответствии с состоянием регистра 26 передаетсяна одну из линий Г в соответствующий процессор 11 блока управления 6.Данные Д поступают ко всем процессорам 11 параллельно. Процессор, получивший информацию с шины Дкобрабатывает ее по соответствующейвнутренней программе, при этом этот процессор снимает соответствукщий сигнал,З , 10По командам с клавиатуры оператором может быть выбрана и организована связь с любым из процессоров 11.Подключение клавиатуры к тому или иному процессору 11 может происходить 15и по командам из блока 1 через шиныИ (фиг, 1). В этом случае процессор,получивший с шин И такую команду,выставляет на свою шину ШП адрес,который интерпретируется в схеме 12 20выбора экрана и печати данных как...

Номер патента: 1483151

Опубликовано: 30.05.1989

Авторы: Андреев, Борисов, Романенко, Скурский, Федосов

МПК: F16K 17/04

Метки: клапан, предохранительный

...срабатывания, который включает в себя сильфон 7, снабженный крышкой 8 и соединенный своим венцом с внешней поверхностью корпуса 1 по оси входного патрубка 2. В состав привода принудительного срабатывания также входит шток 9, поверхность которого выполнена профилированной. Шток 9 пропущен сквозь крышку 8 сильфона 7 и связан с запорным органом 5, при этом на свободном конце штока установлен упор 10. Полость 11 сильфона сообщена каналом 12 с полостью входного патрубка через управляемый запорный элемент 13. Сильфон 7 окружен кожухом 14 для предотвра)цения воздействия на него окружающей среды.Профиль штока 9 может быть выполнен, например, так, что часть его, находящаяся в отверстии корпуса 1, выполнена максимального диаметра, а часть,...

Номер патента: 1481784

Опубликовано: 23.05.1989

Авторы: Абраменко, Андреев, Соколов, Федосов, Шевернев

МПК: G06F 13/14, G06F 15/17

Метки: вывода, информации

.... После чего на экран тер- минала выводится сообщение "Расстояние между экземплярами и ЦП выходит на сканирование клавиатуры, ожидая ввода числа, указывающего расстояние 20 между выводимыми экземплярами. Послеввода этого числа между последниминформационным байтом и кодом КТ записывается необходимое число кодовПС (по четным адресам). Происходит запись в "1" в четвертый и седьмой разряды ячейки памяти ЦП Управляющее слово 1. Послечего содержимое ячейки памятинуправляющее алово" ЦП записывается в регистр 15 по информационной шине (2 ягруппа). При поступлении "1" в седьмой разряд регистра 15 на выходетриггера 20 коммутатора 1 появляется сигнал "ЗпД 1" и осуществляетсярежим ПДП между ОЗУ ЦП и блоком 3памяти устройства, при этом работаЦП на...

Номер патента: 1481694

Опубликовано: 23.05.1989

Авторы: Андреев, Варламова, Воронцов, Гориловская, Парфенов

МПК: G01R 29/26

Метки: избыточного, параметров, шума

...способа работает следующим образом.В исходном состоянии по сигналу с дешифратора 8 коммутатор 4 подключает фильтрующий элемент Р блока 3 фильтров к входу квадратичного детектора 5, а постоянная интегрирования перестраиваемсго интегратора 6 соответствует полосе пропускания фильтрующего элемента ф для обеспечения требуемой точности шумового отсчета.Шумовой сигнал, поступающий с исследуемого прибора 1, усиливается усилителе , фильтруется фильтруюто проводят операции измерения мощности шума в полосе частот А Г;сцентральной частотой Й , определяют значение частотного индекса и коэффициента пропорциональности закона,вычисляют значение спектральной плотности на частоте Г; по формулам (6)(8) до тех пор, покаР;,1- 8 ыч км э. е с нтсм р...

Номер патента: 1481633

Опубликовано: 23.05.1989

Авторы: Андреев, Анисимов, Ольшанский, Поздняков, Попов, Ткаченко

МПК: G01N 3/58

Метки: затупления, инструмента, режущего, степени

...каждого импульса величина сигнала, хранящегося в памяти блока 12, обнов.ляется, 15 На вход схемы 13 вычитания подаютсигнал, ранее запомненный в блоке 12,и текущий сигнал с выхода эадатчика7, на выходе схемы 13 вычитания появ-.ляется их разность, которую черезкоммутатор 14 подают на вход компаратора 15. Коммутатор 14 управляетсяот импульсов с выхода одновибратора 25, срабатывающего от переднего35фронта импульсов с выхода формирователя 23,Следовательно, при прохождениикаждого импульса с выхода формирователя 23 вначале от переднего фронта) через коммутатор 14 величина приращения сигнала за время, определяемое частотой прохождения импульсов,с выхода схемы 13 вычитания подаетсяна компарятор 15 а затем(от эаднего фронта)подключают...

Номер патента: 1481123

Опубликовано: 23.05.1989

Авторы: Андреев, Гладченко, Кузьменко, Яшенков

МПК: B61G 9/08

Метки: автосцепки, поглощающее

...упоры 10. Между передним и задним поглощающими аппаратами установлен подвижный башмак, выполненный в виде 0-образной распределительной балки 11, размещенной с возможностью перемещения в продольных прорезях 12 40 вертикальных стенок хребтовой балки 1. Средняя часть распределительной балки 11 более удалена от оконечности хребтовой балки 1, чем ее консольные части. В среднюю часть рас пределительной балки 11 упирается тя" говый хомут 8 переднего поглощающего аппарата 2, а в ее консольные части упираются амортизаторы 3 заднего поглощающего аппарата. 50Поглощающее устройство автосцепки работает следующим образом.При действии продольной сжимающей силы автосцепка хвостовиком 6 воздействует на днище переднего поглощающего аппарата 2,...

Номер патента: 1481067

Опубликовано: 23.05.1989

Авторы: Андреев, Звягинцев, Коржаков, Курбанов, Пинсон, Шейдер

МПК: B28B 11/24

Метки: парогазогенератор

...осуществляется их охлаждение, а конусообразная зона 5, не охлаждаемая водой, позволяет производить полное сгорание газа. Увеличение угла а раскрытия форсунок 4 и уменьшение расстояния 1. от горелок 2 до форсунок 4 приводит к появлению недожога, а уменьшение угла а раскрытия форсунок 4 и увеличение расстоянияот горелок 2 до форсунок 4 - к увеличению габаритов парогазогенератора, а также к уменьшению количества испаряющейся воды. Таким образом, угол а раскрытия форсунок 25 - 30 и расстояние 1. от рядов форсунок 4 до осей горелок 2 1,35 - 1,65 диаметра горелочного туннеля позволяет уменьшить габариты топки 1.Не испарившаяся и стекающая по стенкам топки вода собирается в бассейне 6, откуда с помощью рециркуляционного насоса 7 направляется в...

Номер патента: 1481850

Опубликовано: 23.05.1989

Авторы: Андреев, Беляков

МПК: G06F 12/00, G11C 11/406, G11C 7/08 ...

Метки: динамической, оперативной, памятью

...поступает на вы:-. ход 19 устройства, сигнализируя об окончании обработки канального обращения. Величина задержки элемента 5 определяется быстродействием накопителя. При выполнении обращения со считыванием информации на вход 151 устройства поступает единичный каналь" ный сигнал "Ввод", который, проходя через второй 2 и третий 3 элементы И-НЕ, поступает на выход 18 устройства и, проходя через второй элемент5 задержки, поступает на выход 19устройства,В режиме Формирования и обработки обращения с регенерацией информации устройство работает следующим образом. Инициализация запроса на регенерацию информации производства по переднему Фронту единичного сигнала с выхода генератора 13, который поступает на второй вход элемента И 12 и через него...

Номер патента: 1480121

Опубликовано: 15.05.1989

Авторы: Андреев, Лужецкий, Малиночка, Стахов, Черняк

МПК: H03K 23/40

Метки: импульсов, р-кодах, счетчик, фибоначчи

...элемента И 23 и на четвертый вход второго элемента И 24. Единичный сигнал с инверсного выхода счетного триггера 11 поступает на первыйвход первого элемента И 17 и на третий вход второго элемента И 24. Нулевые сигналы с прямых выходов счетныхтриггеров 7-12 поступают на второйвход вторых элементов И 19-24, на первые входы которьх поступает нулевой сигнал с выхода элемента 40 задержки, На прямом выходе триггера 25находится сигнал логической единицы, который поступает через второй элемент ИЛИ 37 на вход В-триггера. С при 148012ходом счетного импульса ца выходетретьего элемента И 31 формируетсясигнал логической единицы, которыйчерез первый элемент ИЛИ .1 поступает ца счетный вход счетного тригге 5ра 7, Счетчик устанавливается в состояние...

Номер патента: 1480024

Опубликовано: 15.05.1989

Авторы: Андреев, Лемешкин, Макаричев, Овсянников

МПК: H02K 1/22, H02K 47/08

Метки: одноякорного, преобразователя, ротор

...многоканальных оптико-электронно-механических системах тепловиденияили в других специальных электромеханических системах, когда момент нагрузки на валу практически отсутствует и необходимо привести во вращение вал (валовую линию) и одновременно получить на этой вращающей части выходную ЭДС преобразовать ее и подвести к электрическим потребителям, расположенным на валу (валовой линии), а также для вывода информации.Цель изобретения - снижение трудоемкости изготовления и повышение надежности.На чертеже изображен предлагаемый ротор одноякорного преобразователя, общий вид с частичным разрезом. Ротор одноякорного преобразователя имеет обмотку 1, выполненную в виде полого цилиндрического стакана, элементы выпрямительного,...

Номер патента: 1479587

Опубликовано: 15.05.1989

Авторы: Андреев, Зибирева, Недович, Тихомиров

МПК: E04B 1/64, E04B 1/70

Метки: влаги, защиты, избыточно, каменных, капиллярно-поднимающейся, кладке, конструкций, строительных, увлажненной

...в летний период,П р и м е р 1. Устройство предназначено для защиты от грунтовой капиллярно поднимающейся влаги увлажненных стен отапливаемых зданий без подвалов, Оно включает каналы 1, в виде штрабы, размещенные на высоте 15"20 см от поверхности земли в поверхностных слоях кладки 2 стены 3 с наружной и внутренней сторон последней.В каналы введен сорбент 4 в сетчатом рукаве 5. Обеспечение контакта сорбента с материалом стены в канале достигается введением клиньев 6, например, из обожженного дерева, Открытая часть штрабы заделана штукатурным раствором 7, имеющим пористость, превышающую пористость общей штукатурной обмотки 8.В качестве сорбента использован древесной уголь, обладающий более высокой сорбционной способностью, чем...

Номер патента: 1479542

Опубликовано: 15.05.1989

Авторы: Андреев, Вихлевщук, Ерко, Жовтяк, Земляков, Кислицин, Лихачев, Лотц, Мелеков, Поляков, Солошенко, Шубин

МПК: C22C 33/04

Метки: лигатур, производства, титансодержащих

...плотности отходов титана (0,15 т/м) определяется тем, что отходы плотностью менее О, 15 т/м, заполняя большую часть емкости, не позволяют загрузить необходимое их количество, Кроме того, применение отходов плотностью менее 0,15 т/м приводит к значительному увеличению угара титана. Верхний предел плотности (0,7 т/м) обусловлен невозможностью полного растворения отходов титана с плотностью более 0,7 т/м (из-за тугоплавкости титана). Продолжительность выдержки отходов в подогретой емкости определена иэ условии оптимального использования тепла емкости для прогрева отходов при минимальном их угаре, Нижний предел выдержки (5 мин) применяется при использовании мелкосортных отходов, верхний (12 мин) - при использовании крупносортных...

Номер патента: 1479317

Опубликовано: 15.05.1989

Авторы: Андреев, Ануфриев, Замотаев, Качан, Лицов, Моев, Симоненко, Хофбауэр, Яковлев

МПК: B29D 9/00, B32B 27/16

Метки: пленочного, электроизоляционного

...2,О 2,0 2,2,0 Ксантон КсаитонОегО,2е 2 ез ли4 кетил2,5-ли" (тратеутилперовск) Гак снн 30,25Дилау" риитиодеепро пионат О,оа 2-хлор-хлор 9-О-10 Банэофе- Ксантоннпн 0,5О,Бсявофе"иои0,4 КсантонО,2 Ксаптои0,4 антрахинонОез пнтрпкинокОез Феноэан1,2 Тармостаоилиэатори его концантрапия, мпс.2 Йиафаннн0,2 Октпфор1,0 фаноэан0,2 е фаноэанО,Лг идол0,6 Ле идол 0,6Таблица 2 Результаты испытаний дублироваяньех иэолациоиньсс материалов Свойства Примере 1 е е Те194 186 1 180 17 З 1 17 О 140 91 72ю б 3 21 1 В г го ебеВ 8 10,6 13, 75 12,В 11, 1 О,З 1 зе 1 4 еО 12 е 5 11 е 5 94 8 еб 642 5 ез бе 8 ое напрлаение, кВдное до перегибае перегиба13 ОСе 24 ч увлакненил1 ЗОС:емное электричесхоивление, Ом и 10 б 5 447 4 е 29,1 3,8 7,0 . З,4 12, 2 16 Уд, о сопро г,о...

Номер патента: 1479136

Опубликовано: 15.05.1989

Авторы: Андреев, Виноградова, Глускин, Замулин, Пайма

МПК: B05C 19/02

Метки: нанесения, полимерных, порошкообразных

...предлагаемое устройство.Устройство содержит камеру нанесения 1, в которой расположены распылители 2. В нижней части камеры распыления расположена форкамера 3 с установленными в ней эжекторами 4, которые сообщены с распылителями 2 трубопроводом 5. Форкамера 3 на заданном уровне сообщена с отборнодозирующим устройством 6.Установка, работает следующим образом.Порошкообразный материал через транспортный проем (не показан) загружается в отборно-дозирующее устройство 6, откуда пневмотранспортируется в форкамеру 3 и заполняет ее до заданного уровня. Эжекторами 4 по трубопроводу 5 полимерный порошок транспортируется к распылителям 3 и на изделие 7. Стабилизация высоты слоя порошка в форкамере осуществляется отборно-дозирующим устройством 6....

Номер патента: 1478220

Опубликовано: 07.05.1989

Авторы: Андреев, Белов, Водовозов, Воробьева, Лабичев, Сачков

МПК: G06F 11/25

Метки: анализатор, многовходовой, сигнатурный

...блок 3 оперативной памяти устанавливается в режим чтения, По окончании импульса на входе 22 шифратор 2 снимает сигнал установки нуля со счетчика 2 и формирует на выходах 14-16 последовательности прямоугольных импульсов40 (фиг,3), При этом последовательности на выходах 15 и 6 совпадают с тактовой последовательностью на входе 24 шифратора 21, а сигнал на выходе 4 является инверсией тактовой последовательности, В результате во время действия каждого импульса тактовой последовательности блок 3 работает в режиме чтения, по заднему фронту каждого тактового импульса регистр 4 осуществляет запись информации с вы 50 ходов блока 3 оперативной памяти, после каждого тактового импульса блок 3 переходит в режим записи и цо выбранному счетчиком...

Номер патента: 1478093

Опубликовано: 07.05.1989

Авторы: Андреев, Белкин, Видрак, Владимиров, Квашнин, Ламбеха, Поляков, Сазонова, Самолетов, Шпитальников

МПК: B01D 37/04, G01N 7/10

Метки: пористых, сред

...давлением в сосуде 1 заданного начального значенияР, закрывают электропневмоклапан 4,25 30 35 40 45 50 размыкают электроконтакты выключателя18 и замыкают контакты выключателя19, затем открывают электропневмоклапан 3 замыканием контактов выключателя 17, в результате чего начинается истечение газа через контролируемый образец 2 фильтроэлемента в атмосферу. В ходе истечения газа давление в сосуде 1 достигает значения Р равного заданному задатчиком 10 давления, что приводит к размыканию электроконтактов элемента 7 сравнения, связанных с управляющим входом измерителя 14 времени, который начинает отсчет времени. Этому моменту на фиг.2 соответствуют точки с координатами (Р с) (Р ф " а )(Р ф С). При дальнейшем истечении давление в сосуде...

Номер патента: 1476462

Опубликовано: 30.04.1989

Авторы: Андреев, Жига, Жуков, Нагорный, Сингх

МПК: G06F 7/548

Метки: вычисления, конвейерное, косинуса, синуса, функций

...и второй коммутаторы 20 и 21 1.-го узла коррекции осуществляют сдвиг информации на 1. разрядов вправо, Результаты поступают на первые входы первого и второго коммутаторов 23 и 24 1-го узла коррекции, На вторые входы этих коммутаторов поступает сигнал логического нуля, Управление работой коммутаторов 23 и 24 осуществляется схемой 22 сравнения в зависимости от соотношения координат,1Результаты с выходов первого и второго регистров 16 и 17 -го узла коррекции и с выходов первого и второго коммутаторов 23 и 24 поступают на входы первого и второго вычитателей 18 и 19 этого узла, На выходе этих вычитателей получаются скорректированные значения координат, которые поступают на информационные входы следующего (+1)-го итерационногоузла,...

Номер патента: 1476431

Опубликовано: 30.04.1989

Авторы: Андреев, Степанов

МПК: G05B 11/01

Метки: следящая

...коэффициентом усиления 2, на управляющий вход усилителя 2 для изменения его коэффициента усиления и на усилитель 12 с нелинейным коэффициентом 11(0 е ) передачи, равным коэффициенту статистической линеаризации нелинейностиуР(х)=хе-типа "дискриминационная характеристика", где- полуширина дискриминационной характеристики. Сигнал Пе (0) после прохождения. квадратора 11 поступает на делитель 10, где происходит деление его на величину уровня спектральной плотности эквивалентного возмущения типа "белый шум", приложенного к выходу дискриминатора (шум наблюдения). ДаПе,1 с (Р ) лее полученный сигнал - - - в -1 ч поступает на вычитающий вход первого алгебраического сумматора 6,Таким образом происходит оптимизация коэффициента усиления следящей...

Номер патента: 1476399

Опубликовано: 30.04.1989

Авторы: Андреев, Величко, Глухимчук, Голубенко

МПК: G01R 23/20

Метки: гармоник, коэффициента

...В сумматоре 14 складывается сигнал основной гармоники Ба и сигнал ния. Результат этого преобразования запоминается запоминающим блоком 9.(6) 6 7) 5 од блока 8 сравн Ябло инающ нал Б, за 7 п ( Кп = Кир ХП ый в первом такте Нал блока с егратор 10,вне я, проиет ко резуль 10) рав решнос учетом носительная по та измерения с я Кделителя напряжсравнея,и ия равенства одах блока 8 лнения услов К- Кг я,КпР з (1),(13), и после ний, пренебрега ка малости, по Подставляя (12)есложных преобразоленами второго поручаем(9 Таким обяности составляющая пог(10) К прК чК 1 Пп ждающе щая параметр з 5 (коэффициен й гармоники Л) содержа фильтра основно (14) д измерен вления коэффицик иссле нала; гд в выраженрезультата ля погрешности ия входит сомн...

Номер патента: 1476336

Опубликовано: 30.04.1989

Авторы: Андреев, Антощенков, Большаков, Глаговский, Московенко, Хаит

МПК: G01M 7/00

Метки: испытаний, многорезонансной, резонансных, характеристикой

...пропорциональный по величине разности фаз сигналов, поступающих на вхо 5 10 15 20 25 30 35 40 45 50 55 Формула изобретенияУстройство для резонансных испытаний изделий с многорезонансной характеристикой, содержащее управляемый по частоте ды фазового детектора. Полярность выходного напряжения фазового детектора 4 зависит от отставания или опережения по фазе периодических сигналов с виброизмерительного преобразователя 3 относительно исполнительного сигнала с задающего генератора. Подача выходного сигнала положительной полярности фазового детектора 4 на первый управляющий вход исполнительного элемента 2 приводит к нарастанию сигнала на его выходе.На выходе амплитудного детектора 9 получается сигнал положительной полярности, уровень...

Номер патента: 1476330

Опубликовано: 30.04.1989

Авторы: Андреев, Кузуб, Сапрыкин

МПК: G01K 15/00

Метки: амплитудно-частотной, буксируемых, преобразователей, температуры, характеристики

...преобразователя с постоянной скоростью из одной точки случайного температурного поля в другую частотный спектр 51(ю) на выходе преобразователя связан с одномерным волновым спектром 61(К) температурного поля соотношением5(о=А(ю) (1)(57) Изобр ческим тем повышения но-частотно турных усл следуемого рость ю при этом частотные 5 и 5 а А нографи- С целью мплитуд- Х) в наровку иса со скоГ.) Гь ствующне пературы ле А(а)=(6 А(оу ЗгЩ де оз - частота; Ч а= - )1 а ЦСоставитель А. ЩедрТехред И. ВересТираж 574ного комитета по.изобретениямМосква, Ж - 35, Раушскаятельский комбинат Патент, г. Корректор М.аПодписноеоткрытиям при ГКНТ СССаб., д. 4/5жгород, ул. Гагарина, 101 Редактор М. КелемешЗаказ 2114/42НИИПИ Государстве11303Производственно.изд Решение...

Номер патента: 1476051

Опубликовано: 30.04.1989

Авторы: Андреев, Коржавин, Мартынов, Мелкозеров, Полянская, Шахов

МПК: E02B 8/06

Метки: бьефе, воды, гашения, гидросооружения, нижнем, потока, энергии

...в канале 14, 2 з.п. ф-лы, 2 ил. 2канал нижнего бьефа, Угол между стенками 2 и осью водобоя 1 должен бытьменее 20Движущийся по водобою 1 поток водывзаимодействует с рядом пирсов 3,расположенных по всей ширине водо-боя 1, Эти пирсы 3 обеспечивают надежное гашение избыточной энергиипотока и его распределение в осевойзоне сооружения, не исключая, однако,водоворотные зоны в периферийной области у стенок 2, Установка крайнихпирсов 4 позволяет исключить водоворотные зоны в упомянутой области,так как движущийся вдоль боковыхстенок 2 поток воды встречает насвоем пути обращенный к нему переднейчастью 6 пирс 4, выполненный в виде асимметричной в плане треугольной пирамиды. Поток, проходящий вдольбоковой вертикальной грани 11,следует к каналу 14...

Номер патента: 1475782

Опубликовано: 30.04.1989

Авторы: Андреев, Василенко, Келлер, Шевелев

МПК: B27B 17/00

Метки: моторная, переносная, пила

...по обе стороны от него двумя шайбами 14 и двумя гайками 15 и 16.40Упругий стержень 12 жестко соеди/нен с проушинами 7 и 8 с помощьюгайки 17. Положение опорного элемента 13 на стержне 12 регулируется подлине 1 относительно проушин 7 и 8гайками 15 и 16, Величина зазора Брегулируется поджатием опорного эле"мента 13 с помощью шайбы 14 и гайки 16.Упругие элементы 9 выполнены в виде трех винтовых цилиндрических пру"жин равной жесткости (отношение рабочей длины Ь к среднему диаметру Эсрпружины равно 1,45-1,55) и расположены на окружности с центром О через 55равные угловые интервалы в плоскостиХОУ, образованной горизонтальными,главными центральными осями инерцииОХ, ОУ. опорной рамы 6, причем задний упругий элемент лежит на оси 07...

Номер патента: 1475509

Опубликовано: 30.04.1989

Авторы: Андержанов, Андреев, Буров, Пипко, Прокудин, Шарков, Юрков

МПК: A01C 1/00

Метки: свч

...генератор 1 вырабатывает сверхвысокочастотные электромагнитные колебания, которые, попадая в рабочую камеру 2, воздействуют на находящиеся в ней обрабатываемые объекты. Форма кривой тока в цепи анодного питания магнетрона близка к синусоидальной, В случае, когда СВЧ-генератор 1 находится в непрогретом состоянии (сразу после включения установки), величина напряжения на выходе фильтра 4 в среднем составляет 1,2 В. Сформированный сигнал поступает на первый вход блока 5. Одновременно на второй вход опорного напряжения блока 5 подается напряжение с выхода буферного каскада 10, усиленное предварительным усилителем 9 и сформированное датчиком 8 температуры. Наличие сигнала на выходе блока 5 определяется результатом сравнения двух напряжений:...
