Андреев

Номер патента: 1020536

Опубликовано: 30.05.1983

Авторы: Андреев, Желенков, Колбацкий, Семенов, Тесленко, Хромец, Чечуров, Шерстнева

МПК: E04B 1/60

Метки: коробки, крепления, оконной, проеме, стены, узел

...с помощью сварки или винтов к оконной коробке 1 1,Недостатком данного крепления является неподвижное соединение во 1 О всех направлениях соединительного элемента с оконной коробкой, что затрудняет точность монтажа и девюнтажа их во время эксплуатации.Наиболев близким к предлагаемому по технической. сущности и достигаемому эффекту является узел крепления оконной коробкн в пРоеме, включающий соединительный элемент с отгибом, расположенным в пазу коробки 2.26Однако известное крепление характеризуется недостаточной надежностью, особенно в случае деформативноСти полосы и при значительно изменяющихся зазорах между оконной коробкой и 25 проемом, а.также необходимостью точ ного контроля при соединении скобы с переплетом. методом расклинивания,...

Номер патента: 1020051

Опубликовано: 30.05.1983

Авторы: Алатырев, Андреев, Гурьев

МПК: A01D 45/26

Метки: аппарата, механизм, привода, срезающего, уборочной

...товарной продукции.Кроме того, в известном механизме кинематическая цепь привода от опорного колеса является силовой, что будет способствовать дополнительному повышению тягового сопротивления уборочной машины. При этом величина буксования агрегата возрастает, следовательно, ухудшается качество уборки вследствие дополнительной рассогласованности скоростей.Цель изобретения - улучшение качества уборки путем поддержания постоянства соотношения рабочей скорости срезающего аппарата и угловой скорости опорного колеса.Указанная цель достигается тем, что механизм привода снабжен вариатором с механизмом регулирования передаточного отношения, связанным с зубчатым венцом дифференциала, одна полуось которого кинематически связана с выходным валом...

Номер патента: 1019625

Опубликовано: 23.05.1983

Авторы: Андреев, Гарин, Новиков

МПК: H03K 13/20

Метки: времени, интервал

...входы которых соединены с общей шиной, а инвертирующие подключены к средним точкам соответствующих ВС-цепей,. образуемым соединением первых выводов резистора и конденсатора, устройство сравнения напряжений, входы которого соединены с вторыми выводами конденсаторов ВС-цепей, триггер, первый вход которого соединен с выходом устройства сравнения напряжений, а второй - с выходом генератора тактовых импульсов, а выход подключен к управлякщим входам двух ключей, через первый иэ которых и резистор к инвертирующему входу первого операционного усилителя подключена шина образцового напряжения, а второй клюн подключен параллельно конденсатору ЙС-цепи второго операционного усилителя, в него введены дополнительные операционные усилители,...

Номер патента: 1019496

Опубликовано: 23.05.1983

Авторы: Андреев, Бохонко, Давимука, Калынюк

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...что в режиме хранения входнойусилитель устройства имеет перегрузку по входу и при переходе устройства в режим выборки требуется время 15для восстановления входного усилителя от перегрузки и входа в нормальный рабочий режим.Наиболее близким к предлагаемомупо технической сущности является запоминающее устройство, содержащеерезистивный делитель напряжения,первый усилитель, инвертирующий входкоторого является входом устройства,а выход через ключ соединен с входом 25второго усилителя в цепь обратнойсвязи которого включен накопительный. элемент, выход второго усилителя соединен с неинвертирующим входом первого усилителя 2.Недостатком известного устройства З 0является его низкое быстродействие.В режиме хранения первый усилительне оХвачен...

Номер патента: 1019459

Опубликовано: 23.05.1983

Автор: Андреев

МПК: G06F 17/10, G06F 17/15

Метки: коррелятор, многоканальный, цифровой

...сдвига и с первыми входами элементов 3 равнозначности всех каналов, вторые входы которых являются первым входом коррелятора, вход кольцевого регистра 1 сдвига обьединен с вторым входом распределителя 11 и является вторым выходом коррелятора, выходы элемента 3 равно значности в каждом канале соединены с вторыми входами первого и второго элементов И 5 и 6 своего канала, выход310194 первого элемента И 5 в каждом канале подключен к входу счетчика 8 своего канала, третий вход элемента И 6 и второй вход третьего элемента И 7 в каж- дом канале соединены соответственно с первым и вторым выходами канального дешифратора 9 своего канала, выходы второго и третьего элементов И 6 и 7 каждого канала соединены с входами элемента ИЛИ 10, выход которого...

Номер патента: 1019251

Опубликовано: 23.05.1983

Авторы: Андреев, Большаков, Панферов, Самодуров

МПК: G01M 7/00

Метки: виброиспытаний, резонансных

...фазового детектора и со счетным входомсчетчика, снабжено согласующей цепью,соединяющей выход второго компараторас входом элемента регулировки частоты, а установочные входы счетноготриггера соединены с нулевой шиной ивыходом второго компаратора.На чертежике представлена структурная схема устройства,Устройство для резонансных виброиспытаний изделий содержит последовательно соединенные Фазовый детекторэлемент 2 .регулировки частоты,управляемый генератор 3, усилитель 4мощности, вибратор 5,. испытуемое из"делие 6, виброизмерительный преобразователь 7 и согласующий усилитель 8,выход которого подключен к первомувходу Фазового детектора 1. К выходуФазового детектора 1 подключены последовательно соединенные первый. ком-,паратор 9, счетчик 1 О...

Номер патента: 1019245

Опубликовано: 23.05.1983

Авторы: Андреев, Белая, Бравова, Правдин

МПК: G01K 17/00

Метки: калориметр, микробиологический

...металлический наполнитель и снабжен электродами,подключенными к регулируемому источнику электрического тока,На чертеже схематически представлен микробиологический калориметр, общий вид.Микробиологический калориметр содержит рабочую ячейкус теплоизолирующим покрытием 2, выполненную ввиде цилиндра и сопряженную с тепломером 3, установленным на тепгюобменник 4 из высокотеплопроводного материала, которые помещаются в устройство, обеспечивающее постоянной температуру внешней стенке теплоизолирующего покрытия 2.3,Устройство, обеспечивающее постоянной температуру внешней стенки теплоизолирующего покрытия 2 выполнено ввиде цилиндра, коаксиально укрепленного на рабочей ячейкеи изготовленного из двухслойного электроизолирующего материала 5 и...

Номер патента: 1019092

Опубликовано: 23.05.1983

Авторы: Андреев, Анохин, Беднягин, Бросалов

МПК: F02F 1/36

Метки: внутреннего, двигатель, сгорания

...содержащий блок, гильзу цилиндра,установленную в блоке с образованием полости охлаждения, и головку цилиндра сполостью охлаждения, сообщенной с полостью охлаждения гильзы, и опорными поверхностями для уплотнения газового стыка 1 Ои полости охлаждения 11,Однако опорные поверхности головкицилиндра известного двигателя расположены в одной плоскости, что затрудняет доступ к внутренней охлаждающей полости исоздает неудобства при изготовлении литейной формы и извлечении формовочныхстержней и делает невозможным изготовление головки методом литья под давлением.Целью изобретения является упрощение конструкции головки цилиндра для обеспечения возможности изготовления ее методом литья под давлением,Эта цель достигается тем, что в двигателе...

Номер патента: 1018976

Опубликовано: 23.05.1983

Авторы: Андреев, Мельничук, Нейгебауэр, Тюменцев

МПК: C21C 1/10

Метки: карбюризатор, науглероживания, синтетического, чугуна

...расчеты показывает модйфицирование чугуна.ют, что капитальные и эксплуатационКроме того, кокс и .термоантрацит ные затраты при производстве карбюриявляются не менее дефицитными карбю- затора из хвостов от регенЕрации ризаторами и составляют существенную криолита будут невелики и обеспечат статью в себестоимости чугуна. 4 его получение при себестоимости окоЦелью изобретения является исклк- ло 10 руб./т, что значительно ниже .чение использования дефицитных угле- цены кокса, термоантрацита или графиродистых материалов и снижение стои- та. Количество получающихся на алюмимости чугуна. ниевых заводах такихфхвостовфотПоставленная цель достигается тем,4 флотации пены. перекрывает пот" что для науглероживания синтетическо- ребность в...

Номер патента: 959345

Опубликовано: 23.05.1983

Авторы: Андреев, Верещака, Гаврилко, Гаврилов, Жедь, Падалка, Синельщиков, Толок

МПК: B23B 27/14

Метки: инструмент, режущий

...материалов стойкость инструмента невелика, так как характерен адгеэионный износ инструмента вследствие схватывания между инструментальным и обрабатываемым материалами. Повышенная температура в зоне резания1 вследствие низкой теплопроводиости этих материалов )и низкие скорости резания способствуют усилению процессов схватывания. Пластичные активные чистые металлы значительно легче схватываются с обрабатываеьыи материалом по сравнению 1с твердьваю более пасскэнычк их соединениями. Поэтому наличие слоевчистого металла э дакрыткк приводитк интенсификации адгезконного износа покрытия в целом.Целью кэобретенкя является позышение стОйкости инструиента при обработке труднообрабатываеиых,материалов,Цель достигается теи, что...

Номер патента: 959344

Опубликовано: 23.05.1983

Авторы: Андреев, Верещака, Гаврилко, Гаврилов, Падалка, Синельщиков

МПК: B23B 27/14

Метки: инструмент, режущий

...раэупрочнение покрытия.Целью изобретения является повышение стойкости инструмента приобработке нержавеющих, сталей и жаропрочных сплавов.,Цель достигается тем, что в покрытие дополнительно введены нитриды алюминия, молибдена, хрома, кремния, равномерно распределенные пообъему покрытия, в следующих .соотношениях, Вг АЮ 3-8; Мой 2-8, СгИ2-10; БЮ 0,5-5; Т 1 Х - остальное.Указанные нитриды обеспечиваютпокрытию высокую микротвердость ипри использовании инструмента, благодаря однородности распределенияпо объему все одновременно вступают в работу. По мере повышения температуры в зоне резания образующиеся продукты износа и поверхностныйслой покрытия, содержащий нитридыалюминия, молибдена, подвергаются окислению кислородом воздухаи парамй воды...

Номер патента: 959343

Опубликовано: 23.05.1983

Авторы: Андреев, Верещака, Гаврилко, Гаврилов, Жедь, Падалка, Синельщиков

МПК: B23B 27/14

Метки: инструмент, режущий

...является низкая,стойкость при обработке сложнолегированных жаропрочных сталей и сплавов вследствие его разрушения в результате адгеэионноусталостных явлений, происходящих на контактных поверхностях инструмента в процессе резания.Целью изобретения является повы.- шение стойкости инструмента при Обработкесложнолегированных сталей. и сплавов.Поставленная цель достигается тем, что в покрытие дополнительно введен нитрид хрома при следующем,соотношении компонентов: нитрид,хрома 10-30, нитрид титана остальное,При обработке сложнолегированныхсталей и сплавов нитрид хрома выпол-,няет Функцию барьера, препятствующего активным адгезионным процессам на контактных площадках инстру мента, повышая его стойкость, Кро"ме того, возникающее при...

Номер патента: 1017997

Опубликовано: 15.05.1983

Автор: Андреев

МПК: G01N 27/50

Метки: активности, ионной, первичных, поверки, преобразователей, растворах

...устройства; на фиг. 2 эквивалентная схема прототипа; на фиг. 3 - эквивалентная схема предлагаемого устройства (где б- внутреннее сопротивление электрода;. Р - сопротивление между контактами реле на разрыв, Рэ- входное сопротивление ВС; Р- нагрузка ВС; Е и Е 2 - электрохимические потенциалы); на фиг. 4 и 5 - эквивалентные схемы устройств при измерении сопротивления изоляции для прототипа предлагаемого устройства соответств нно.Устройство (фиг. 1) содержит электрохимическую ячейку 1 с буферным раствором, электрод сравнения 2, поверяемые индикаторные электроды 3, 32,3, контактный электрод 4, вспомогательное реле 5, вспомогательное реле 6, коммутатор 7, служащий для калибровки устройства, коммутатор 8, состоящий из попеременно...

Номер патента: 1017949

Опубликовано: 15.05.1983

Авторы: Андреев, Андриенко, Говорущенко, Козирод, Костров, Лемешко, Лоза, Малюкин, Рыжков

МПК: G01M 17/007

Метки: барабан, испытания, колесных, опорный, средств, стенда, транспортных

...что в опорном барабане стенда испытания колесных транспортных средств, содержащем 45опорный цилиндр, смонтированный своими основаниями на опорах, выдвижнуюв радиальном направлении из цилиндравставку и механизм ее перемещения,механим перемещения вставки выполненв виде смонтированных на основанияхопорного цилиндра и соосно соединенных ходовых винтов с резьбой противоположного направления, на каждом изкоторых установлена маточная гайка,имеющая наклонную грань, а вставкавыполнена в виде призмы, опирающейся своими боковымн гранями на упомянутые наклонные грани маточныхгаекКроме того, опорный барабан может 60быть снабжен привоДом вращения ходовых винтов, выполненным в виде размещенного на опорах барабана тормозного устройства, включающего...

Номер патента: 1017857

Опубликовано: 15.05.1983

Авторы: Аванесов, Андреев, Беляков, Капулкина, Поплавский

МПК: F16F 15/00

Метки: амортизирующая, опора

...поджатия упругого элемента и установлены так, что ось каждого амортизатора расположена под углом 45 к продольной оси опоры и под углом 90 к прямой, проходящей через точку крепления амортизатора к платформе перпендикулярно продольной оси опоры.Кроме того, точки крепления амортизаторов расположены на двух концентрических окружностях на платформе и на двух - на основании.На фиг. 1 изображена амортизирующая опора, общий вид; на фиг, 2 - вариант выполнения амортизирующей опоры с двумя рядами амортизаторов; на фиг, 3 - амортизатор, разрез А - А на фиг. 1.Амортизирующая опора содержит основание 1, платформу 2, соединенные между собой амортизаторами 3, точки крепления которых к основанию 1 и платформе 2 расположены равномерно на...

Номер патента: 1017561

Опубликовано: 15.05.1983

Авторы: Андреев, Жданов, Коняев, Шурова

МПК: B61F 5/02

Метки: аппарат, упругий, шкворневой

...соответственно другой стороной к неподвижной балке, причем упомянутые сухари подпружинены в поперечном направлении. На фиг. 1 показан предлагаемый аппарат,вид сбоку, разрез; на фиг. 2 - то же, вид сверху, разрез.Упругий шкворневой аппарат состоит из неподвижной балки 1, выполненной с полостью трапецеидальной формы в плане, и расположенных внутри нее подвижной балки 2, снабженной с одной стороны захватом 3, а с другой - стаканом 4, в котором между двумя упругими элементами 5, ось которых перпендикулярна оси балки 1, установлен скользун 6 с гнездом под шкворень, упругих элементов 7, опирающихся посредством шаровых опор 8 одним концом в плиту 9, а другим - в сухари 10, взаимодействующие с захватом 3 и боковыми стенками неподвижной...

Номер патента: 1017557

Опубликовано: 15.05.1983

Авторы: Андреев, Андреева, Шалабаев

МПК: B61D 3/12

Метки: грузов, длинномерных, железнодорожных, платформ, сцепе, транспортирования, турникет

...- повышение устойчивости при движении по криволинейным участкам пути,Поставленная цель достигается тем, что турникет для транспортирования длинномерных грузов на сцене железнодорожных платформ, содержащий нижнюю раму, закрепленную на раме платформы, верхнюю опорную раму для груза и размещенный между ними по меньшей мере один клиновой амортизатор с встречно направленными наклонными гранями, снабжен смонтированный между указанными рамами с возможностью перемещения в горизонтальной плоскости в продольном направлении промежуточной рамой, на которой жестка закреплен указанный амортизатор, ориентированный вдоль поперечной оси турникета, причем кли. новые поверхности амортизатора расположены вертикально.На фиг. 1 изображен турникет,...

Номер патента: 1017513

Опубликовано: 15.05.1983

Авторы: Андреев, Быков, Бычков, Ефимова, Карманов, Козлов, Куракин, Лузин, Пермяков, Савинов

МПК: B30B 15/04

Метки: пресса, станина

...стоимость, обусловленная значительной трудоемкостью монтажных и де монтажных работ, а также невозможность вследствие этого создать быстроразборную конструкцию станины. Цель изобретения - уменьшение трудоемкости при монтаже и демонтаже.Поставленная цель достигается тем, что в станине пресса, содержащей два полукруглых ригеля с отверстиями, при этом по крайней мере в одном из ригелей отверстия глухие, установленные в отверстиях р 5 цилиндрические стойки, у каждой из которых на одном конце резьба, и охватывающую ригели скрепляющую обмотку, во втором из упомянутых ригелей отверстия выполнены сквозными резьбовыми и с ними сочленены резьбовые концы стоек, при этом ЗО диаметр гладкой части каждой стойки меньше внутреннего диаметра ее...

Номер патента: 1016677

Опубликовано: 07.05.1983

Автор: Андреев

МПК: G01F 1/06

Метки: расходомер, турбинный

...в пристенной области трубопровода и имеетвнутренний диаметр не менее 0,75 диаметра трубопровода, причем отношениевысоты лопастей второй турбинки к высоте лопастей первой составляет неболее 0,5.На фиг,1 схематически изображентурбинный расходомер; а на фиг.2 изменение эпюры скоростей и конфигурация лопасти второй турбинки., Расходомер состоит из первой турбинки 1, установленной в подшипниковых опорах 2 и 3 внутри трубопровода 4,и второй турбинки 5, установленной вподшипниковых опорах 6 и 7 внутритрубопровода 8. Между трубопроводами4 и 8 размещен участок 9 стабилизации потока. Лопасть турбинки 5 отличается от лопасти турбинки 1 тем, чтоее центральная часть выполнена пустотелой с внутренним диаметром не менее 0,75 диаметра...

Номер патента: 1016674

Опубликовано: 07.05.1983

Авторы: Андреев, Востров

МПК: G01D 5/28

Метки: двухкоординатное, индикаторное

...зазора су- ЗО щественно понижает точность устройства Одновременно при работе устройства возможен радиальный прогиб каждого из полуколец, при этом возможно значительное изменение величины радиуса полуколец, что может привести к ошибкам индикаторного устройства, значительно превышающим допустимые.Цель изобретения - повышение точности и надежности индикации измеряе. 40 мых величин.Поставленная цель достигается тем, что в известном устройстве поворотные полукольца выполнены сферическими.Такое решение позволяет повысить 45 как радиальную, так и продольную жесткость полуколец, что обеспечивает сохранение постоянства их геометрических размеров, а следовательно, и точность и надежность индикации измеряемых параметров.На цертеже изображено...

Номер патента: 1016579

Опубликовано: 07.05.1983

Авторы: Андреев, Богорад, Генкин, Гуляев, Кельзон, Лебедев, Никитин

МПК: F16C 27/04

Метки: качения, подшипник

...крайне затруднительна, так как поверх"ность паза должна иметь достаточно высокий класс чистоты (0,32"0,16), аэто требование при малой ширине паза (менее 3 мм) выполнить сложно,кроме того, сложно выполнить сопря"жение радиусов и галтелей поверхности, образующих пазы.Все это приводит к наличию концентраторов напряжений (риски, острыекромки, несопряженные радиусы и галтели) на поверхности элементов, образованных пазами. При длительной работе подшипника качения в нерасчетных режимах либо при частой работе 45подшипника на переходных режимах происходит излом этих элементов и выходвсего подшипника качения иэ строя,что существенно снижает надежностьработы подшипника.Цель изобретения " повышение надежности подшипника качения,Указанная цель...

Номер патента: 1016578

Опубликовано: 07.05.1983

Авторы: Андреев, Богорад, Генкин, Илларионов, Кельзон, Коротаев, Никитин

МПК: F16C 27/04

Метки: опора, упругая

...использования ее для многих типов подшипникков.Цель изобретения - повышение надежности опоры.. Указанная цель достигается тем,что в упругой, опоре, содержащейсмонтированные в корпусе подшипник,установленные с возможностью выборки радиального зазора втулку и упругий элемент, выполненный на образующей поверхности со сквозными прямо.угольными секторными пазами, упругий элемент фвыполнен в виде корытообразного обода, открытого внутрь,а сопряженная с ним поверхность корпуса - в виде эллипсоида, втулка понаружной поверхности выполнена срезьбой и снабжена гайкой для регулирования жесткости упругого элемента.Такое выполнение упругой опорыобеспечивает перемещение боковых поверхностей корытообразного обода ипозволяет тем самым выбирать...

Номер патента: 1016450

Опубликовано: 07.05.1983

Авторы: Андреев, Гогель, Журавлев, Пищаев, Постовалов, Яшков

МПК: E02F 9/14

Метки: подшипник, седловой, экскаватора

...включающий упругие элементы и антифрикционные вкладыши 2.Недостатки подшипника - плохие амортизирующие свойства и малая ремонтопригодн ость.Цель изобретения - улучшение амортизации и повышение ремонтопригодности.Поставленная цель достигается тем, что в седловом подшипнике экскаватора, включающем упругие элементы и антифрикционные вкладыши, в упругих элементах вдоль оси подшипника выполнены гнезда с пазами и перемычками, а антифрикционные вкладыши выполнены в виде секций, размещенных в гнездах, в каждом из которых выполнено радиальное отверстие.На фиг. 1 изображены элементы подшипника, продольный разрез; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - крепление вкладышей выступами в пазах упругих элементов; на фиг. 4 - то же, крепление...

Номер патента: 1015962

Опубликовано: 07.05.1983

Автор: Андреев

МПК: B21D 5/14

Метки: листогибочное

...попзуна. 3, горизонтально подвижные от винтового привода4. В ползунах 3 установлены стойки 5,вертикально подвижные ьт винтового привода 6. На вертикальных стойках 5 шарнирно установлены поворотные держатепи7, несущие штанги 8, Штанги 8 продольно подвижны от винтового привода 9.Побочный узел содержит два крайних валка 10 и 11 и средний валок 12. Диаметральная ось валка 10 совпадает с продольной осью штанги 8, а второй валок11 удален от штанги 8 и соединен с корпусом 13, несущим валки 10 и 12 рычагом 14 шарнирно осью 15.Средний валок 12 является опорным иустановйен на консольном выступе.корпуса 13, Валок 10 яьпяетсянаправляющим;.а валок 11 - подгибаюшим и соединен соштангой 8 посредством пневмо- или гидропривода 16. Между ползунами 3 на...

Номер патента: 1015268

Опубликовано: 30.04.1983

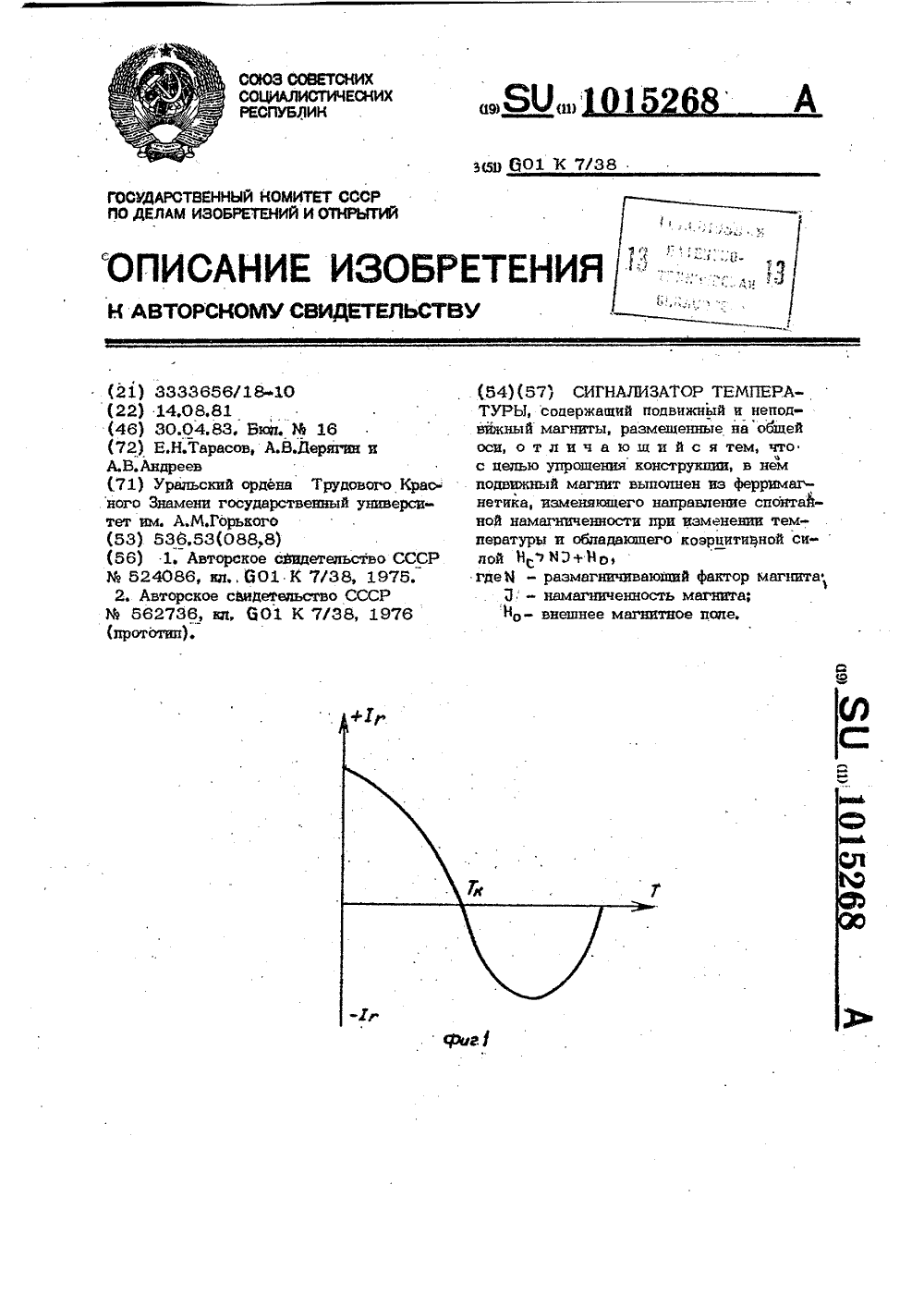

Авторы: Андреев, Дерягин, Тарасов

МПК: G01K 7/38

Метки: сигнализатор, температуры

...то, что создаваемое им полезависит от температуры и в точке компенсяции изменяет свое направление напротивоположное т е происходит инверювсия магнитного поля (что соответствуетсмене анака намагниченности, фиг. 1).При этом мю нит должен обладать коэрцнтиаиой силой не менее размагничиввюь щего поля, действующего на него. (Раэмагничиваюшее поле, действующее на магнит, складывается из собственного раэмагничивающего поля постоянного магнита, которое зависит от геометрии магнита и его намагниченности, и магнитного поля внешних источников). Сочетание необходимых свойств для реализации такой температурной зависимости остаточной нвмагниченности обнаружено в сплавах интер- металлического соединения Тм Со Постоянные магниты такого типа названы...

Номер патента: 1014998

Опубликовано: 30.04.1983

Авторы: Алехина, Андреев, Дореули, Семиохин

МПК: C25D 17/08

Метки: гальванических, нанесения, подвеска, покрытий

...перемещения рамы и каретки выполнен в виде винтовой пары,один из элементов которой жесткосвязан с кареткой, а другой опирается на раму.На фиг. 1 изображена подвеска,общий вид; на фиг. 2 - разрез А-Ана фиг, 1; на фиг. 3 - вид по стрелке Б на фиг. 1. 60Подвеска состоит из рамы 1,.которая в данном простейшем случае представляет собой латунный стержень.К стержню приварены латунные крюки 2.В отверстия рамы-стержня вставлены 65 стальные Г-образные токоподводы 3.Горизонтальная полка токоподводовимеет винтовую нарезку и с помощьюгаек, расположенных по обе стороныот рамы, токоподводы в своей верхнейчасти крепятся к раме, В данном случае частому съему (при монтаже и де-,монтаже обрабатываемой детали наподвеску) подвергается только одначасть...

Номер патента: 1014947

Опубликовано: 30.04.1983

Авторы: Андреев, Грейвер, Зайцева

МПК: C22B 3/00

Метки: выщелачивания, концентрата, пирротинового

...железа вскрытие пирротина кислотой происходит быстро и полно. Значитель ное сокращение индукционного периодаможет быть достигнуто, если выщелачивание осуществляется по противотоку. Это обеспечивает достаточно полное срабатынание серной кислоты, об- работКУ пирротина свежим раствором серной кислоты, не содержащим солей трехвалентного железа, и, соответственно, полное и быстрое его.вскрытие.Выделение серонодорода способствует концентрированию цветных и благо-.родных металлов в нерастворимом остатке вследстние образования их малорастворимых сульфидов.Указанный нижний предел расходакислоты обусловлен необходимостьюрастворения железа сульфидного иокисленного, которое протекает пореакциям:ГЕ,О+ 4 Н,504=5 Е 504+ ГЕ(9 О 4 зу 4 НО О)Гев л...

Номер патента: 1014803

Опубликовано: 30.04.1983

Авторы: Андреев, Белоусова, Кузнецов, Лебедев, Рытвин, Улыбышев, Черняков

МПК: C03B 37/09

Метки: волокна, сосуд, стеклоплавильный

...соответственно0,5-0,95 и 0,4-0,85.Каждая иэ камер снабжена расположенными в торцовых стенках токоподводами.Кроме того, сосуд снабжен нагревательным элементом,.расположеннымвнутри камеры осветления и жесткосоединенным с токоподводами, 65 На Фиг.1 схематически представлен стеклоплавильный сосуд, в аксонометрии, поперечный разрез; на фиг.2 торцовая часть сосуда, в аксонометрии.Предлагаемый сосуд включает корпус 1, к торцовым стенкам которого прикреплены токоподводы 2. В дне корпуса расположена фильерная пластина 3 с фильерами 4. В верхней части корпуса расположены камера 5 осветления и плавильная камера б, которые расположены по всей длине его на расстоянии друг от друга. Камеры внизу соединены между собой трубками 7. Камера 5 имеет крышку...

Номер патента: 1014736

Опубликовано: 30.04.1983

Авторы: Андреев, Блинов, Журавлев, Зимин, Илюхин, Николайчик

МПК: B29D 7/04

Метки: пленок, поливом, фильера, формования

...выполнено в видепо меньшей мере одного пневмоцилиндра, смонтированного на станинепневмоусилителя типа сопло - заслон-ка, междроссельные полости которогосообщены с рабочими полостями пневмоцилиндра, и связанной с заслонкойпневмоусилителя рычажной системы,снабженной размещенным на.одном конце роликом, смонтированным с воэ 10 можностью свободного вращения поповерхности формующего элемента,расположенным на свободном конце на-,конечником, контактирующим с планкой, установленной на боковой поверхности корпуса, и пружинами дляподжатия ролика и наконечника.На фиг. 1 изображена фильера,- общий вид;- на фиг. 2 - разрез А-Ана фиг. 1 на фиг. 3 - принципиальная схема фильеры с устройством автоматического регулирования рабочегозазора при реакции...

Номер патента: 1014140

Опубликовано: 23.04.1983

Авторы: Андреев, Островский, Рыжевский, Фролов

МПК: H03K 13/20

Метки: времени, интервал

...с выходами источника образцовых напряжений, первый управляющий вход - свыходом компаратора знака, а второй управляющий вход - с первымвходом триггера, второй вход которого соединен с выходом блока сравнения, первый вход которого соединен с выходом первого интегратора,а второй вход - с выходом второгоинтегратора и с первым входом компа-ратора знака, второй вход которогосоединен с общей шиной, управляющий вход первого интегратора соединен с выходом блока сброса, введены генератор образцовой частоты,блок синхронизации, делитель частоты, дополнительный триггер и элемент ИЛИ, выход которого соединен с 35 первым входом триггера, первый вход "с первым входом дополнительного триггера и выходом формирователя периодапреобразуемого напряжения, а...
