Андреев

Номер патента: 667600

Опубликовано: 15.06.1979

Авторы: Андреев, Овечкин

МПК: C21D 9/06

Метки: закалке, термофиксации

...11, свободно опирающейся на заплечики секторов 1 и ограниченной лишь от осевого перемещения винтами 12, проходящими через радиаль 3 о ные пазы крышки 11.Каждый сектор снабжен несколькими упорами 13 прямоугольного сечения, установленными в отверстиях, равномерно расположенных по длинесектора, 1, В этих же отверстиях находятся ролики 14, С периферийной стороны сектора 1 . упоры 13 ограничены гайками 15, предназначен. ными для регулирования положения упоров 13 относительно сектора 1, что позволяет равномер. но распределять усилие по длине сектора 1,20Количество упоров в секторе зависит от дли ны сектора и от размеров его поперечного се. чения и в каждом отдельном случае может быть различным. Вдоль оси оправки расположен...

Номер патента: 667488

Опубликовано: 15.06.1979

Авторы: Андреев, Гоголин, Корнеев

МПК: B66C 23/18

Метки: кран

...укосины установлен блок 27. 25Через блоки, смонтированные на укосине и .поворотной колонне, проходит трос 28, однимконйом он закреплен на обойме крюка 29, адругим связан с барабаном механизма 30подъема груза, смонтированным на раме 31, зоКран работает следующим образом,Погрузка иэделия 5 на раму 1 крана, снятиеего с рамы после ремонта осуществляется ме. 4ханиэмом 30 подъема груза, а вращение ра.мы 31 механизма подъема груза производится вместе с укосиной 25 и изделием 5 слесарем. оператором самоходной тележки 18 вручную.Вращение рамы 1 кантователя вместе с иэ. делнем 5 при ремонте осуществляется от злек, тродвигателя 14 нли при помощи съемной ручки 16 вручную.Формула изобретения1, Кран, содержащий тележку, жестко эакреп.ленную на ней...

Номер патента: 667420

Опубликовано: 15.06.1979

Авторы: Андреев, Лысенко, Раков, Шпигельмахер

МПК: B41D 3/00

Метки: литейная, литья, станкам, стереотипов

...ярно п изобретен ереотипо движенияостигаетсяжен внутными вее оскости р Система рабо Расплав пода бопровод 3. В ра перегородками 9 рые при входе объединяются в м образом.через труразделяется струи, котоорму вновь к. ает следующится из котлатрубе 4 потокна отдельныелитейную фплошной пото тру уста кул/Изобретение относится к области полиграфии, а именно к конструкции литейной системы станков для литья стереотипов,Известна литейная система, содержащая котел, устройство для принудительной подачи металла, связанное со щелевым растру- . 5 бом для подвода металла к литейной форме 1.Недостатком известной системы является то, что при входе в подводящий щелевой раструб струя расплавленного металла, двигаясь вдоль раструба, отрывается от его...

Номер патента: 666041

Опубликовано: 05.06.1979

Авторы: Альман, Андреев, Базарнов

МПК: B23Q 7/06

Метки: ориентации, удлиненных

...лотка 4, В прорези приемного лотка 4 закреплена пружина 9, предназначенная для воздействия на деталь 6. К корпусу 1 прикреплен отводящий лоток 10.Устройство работает следующим образом.Йетали 6 поступают в лоток 4 из питающего бункера (на чертеже не показан). Ориентируемая деталь под напо ром посдедуюших деталей поступает по приемному дотку 4 на попзун 3, приводимый в движение от внешнего привода (на чертеже не показан) и упирается в профилированную гребенку 8. Если деталь 6 из лотка 4 поступила вперед тем концом, по форме которого выподнена прорезь профидированной гребенки 8, то она заходит в прорезь, а другой конец детали 6 оказывается внутри контура пропускного окна, как показано на фиг. 2 и 4. При перемещении ползуна 3 ориентируемая...

Номер патента: 666586

Опубликовано: 05.06.1979

Авторы: Андреев, Иванов, Карелин, Пресняков, Семенов

МПК: G11C 29/00

Метки: автономным, запоминающее, контролем

...структурнаясхема предложенного ЗУ, например,для случая проверки взаимовлияниядвух накопителей; на фиг.2 - временные диаграммы, иллюстрирующие работуустройства.Устройство содержит накопители1 и 2, блоки управления 3 и 4, блокго управления 5, логическийи блок контроля 7.оды блока 5 подключены ковходам блоков управления 3 и 4(5 20 25 30 35 лелю Тираж 680 Подписное акаэ 3199/ НИИ илиал ППП Патент, г,ужгород, ул.Проектная,4 вые входы - к выходам логическогоблока б. Вторые входы блока 5 и вход(блока б соединены с одним из входовблока контрля 7,Устройство работает следукщимобразом.Блок контроля 7 определяет алгоритм проверки всего ЗУ и контролируетработу накопителей 1 и 2, Запускблоков управления 3,4 производитсяимпульсами 11...

Номер патента: 665410

Опубликовано: 30.05.1979

Авторы: Андреев, Котик, Либерман, Савина

МПК: H05B 3/02

Метки: боковой, контакт, нагрева, прутков, токоподводящего, узла, установки, электроконтактного

...отрезаютсяи идут в отходы. Ближайшим к предложеных является боковой конт20 для установки контактноговок под штамповку на мощий токопередающий элемдящей шиной на одном измещенную вдоль его бокосменную контактирующуОднако в нем регулированагрева конца заготовки,тактах, осуществляется поджатия, что приводит либо30 ца заготовки, либо к сильн665410 Составитель О. Щедрина Техред А. Камышникова Корректор Р. Беркович Редактор В. Левятов Заказ 836/11 Изд.342 Тираж 944 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 Целью изобретения является улучшение прогрева торца изделия за счет более равномерного распределения тока в части изделия, зажатой в...

Номер патента: 665330

Опубликовано: 30.05.1979

Авторы: Андреев, Иванов, Коржев, Пресняков

МПК: G11C 29/00

Метки: адресов, блоков, памяти, формирования

...регистров-счетчиков в регистры адреса.Цель изобретения - повышение быстродействия устройства,Указанная цель достигается тем, что устройство содержит счетчик сравнения адресов, вход которого соединен с четвертым выходом блока программного управления, а выход - с третьим входом блока программного управления, второй и третий входы коммутатора соответственно подключены к вторым выходам счетчика текущего адреса и счетчика адреса теста проверки,аказ 1033/18 Изд.34 Тираж б 80 Подписное1 ПО Поиск Государственного комитета СССР по делам изобретений и открыгий 113035, Москва, Ж, Раушская наб., д, 4/5 пографня, пр. Сапунова, 2 На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит счетчик 1 текущего адреса проверки...

Номер патента: 665296

Опубликовано: 30.05.1979

Авторы: Андреев, Келль, Привалов, Пушкин

МПК: G05F 1/46

Метки: постоянного, стабилизатор

...- эмиттер регулирующего транзистора.На чертеяе представлена принципиаль ная схема стабилизаторастрянГОго тока.С 1 аб:Дцзатор содср кит регулцрующцц транзистор 1, к базоВой цепи которого чс 2 ГОдклюс 1 сць Выход ыс сбмотки генератора Ройера 3, питание на которые года:тсЯ с выхода усилителя 4 сигнала ошибки, пропорционального выходному напряжению стабилизатора ц цсточцика опорного наприкения 5.Предлагаемое устройство работает, как ООЫЦ 1 Ый СТВОЦЛЦЗИТОР НаПРЯЛссипи В аКТИВ- цом рсх;цмс (когда входное напряжение прсвышаст Величину устаВки). В рсжцмс НаСЫПЕЦПЯ (КОГДа ВХОДИОС НаГ 1 РЯЖСспС меньше величины уставки) потсрц стабцлцЗаТОРс ОПРЗДСЛЯ 10 ТСЯ КанЛ с -1- т. ОПодписноткрытий 1 каз 1134111 Изд. Мв 340 Тираж 1014 1-1 ПО Государственного...

Номер патента: 665290

Опубликовано: 30.05.1979

Авторы: Андреев, Батырев, Глушков, Макравин, Марголин, Муляр, Салахетдинов

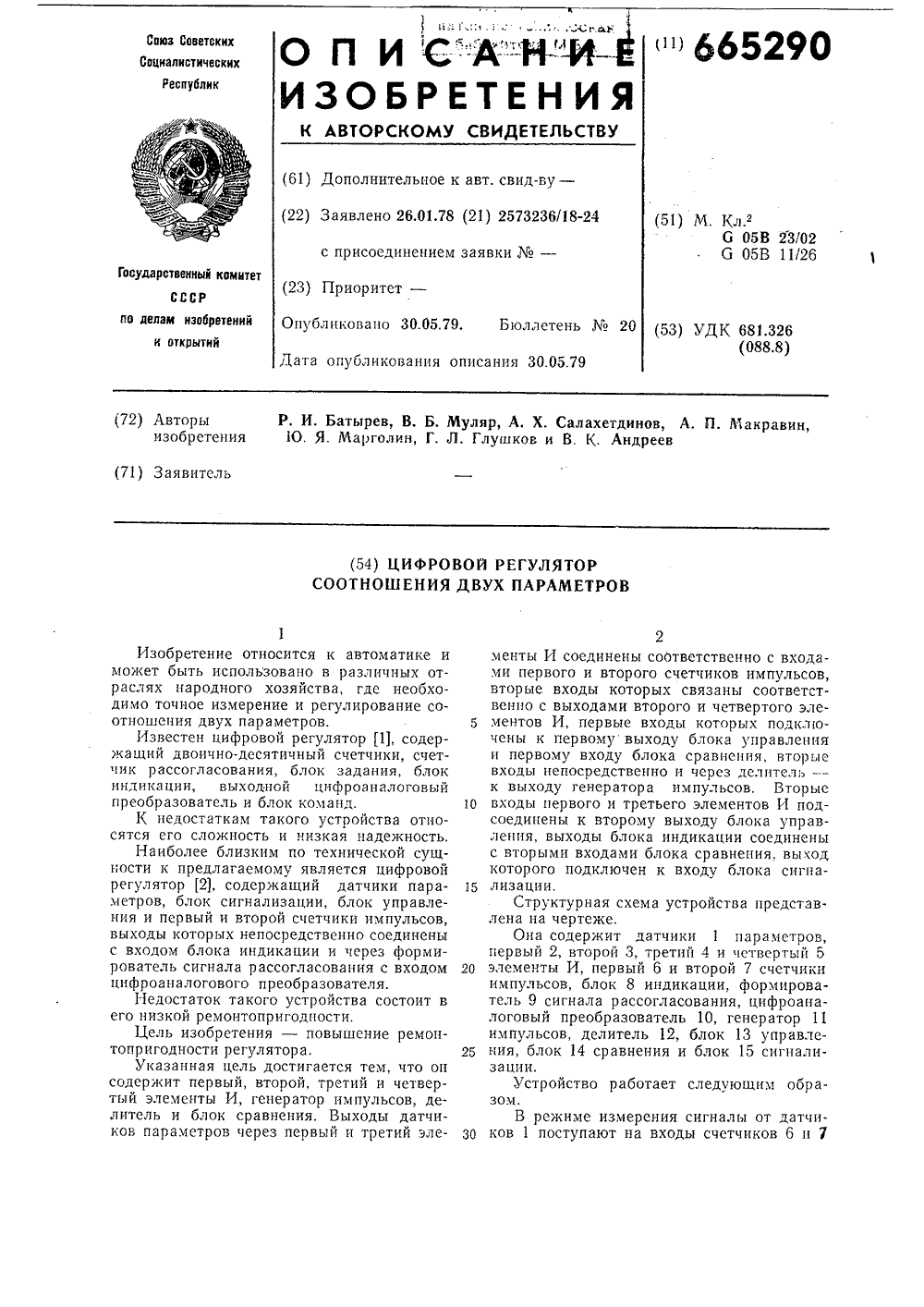

МПК: G05B 23/02

Метки: двух, параметров, регулятор, соотношения, цифровой

...Результат измере. ния высвечивается блоком 8 индикации, а сигнал рассогласования с формирователя 9 попадает на цифроаналоговый преобразователь 10.В режиме проверки работоспособности регулятора на элементы И 2 и 4 из блока 13 управления подается сигнал логического нуля, отключающий входы счетчиков 6 и 7 от датчиков 1. Одновременно на счетчик 6 через элемент И 3 поступает сигнал с генератора 11, а на счетчик 7 через элемент И 5 - сигнал с делителя 12. Вторые входы элементов И 3 и 5 соединены с выходом блока 13 управления, подающим на пих разрешающий сигнал логической единицы.При этом в блоке 8 индикации получается заранее известное соотношение двух сигналов, равное коэффициенту пгрссчета делителя 12. Если в блоке Ч оказывается число,...

Номер патента: 664998

Опубликовано: 30.05.1979

Авторы: Андреев, Григорьева, Игонов, Чернова

МПК: C14B 17/08

Метки: зажим, испытаний, механических, меховых, шкурок

...испытаний меховых шкурок, общий вид.Зажим состоит из двух серег 1 и 2, выполненных в виде полуколец, причем серь- ЗО 2га 2 соединена с серьгой 1 с помощью пружины 3. На подпружиненной серьге 2 шарнирно закреплена рифленная губка 4. Кроме того, зажим содержит винт 5 для затяжки губок в момент закрепления в них шкурки и хвостовик 6 для установки зажима в испытательную машину.Закрепление испытываемой шкурки осуществляется следующим образом.В зазор между рифленными губкамисерьги 1 и 2 заводится шкурка 7, причем свободная часть ее размещается в полости, образованной полукольцами, и при помощи винта 5 зажимается в испытываемом топографическом участке. Таким же образом зажимается другой конец испытываемого участка. При растяжении...

Номер патента: 664944

Опубликовано: 30.05.1979

Авторы: Андреев, Иванов, Корнеев, Сычев, Ткаченко, Финкельштейн

МПК: C04B 7/54

Метки: вяжущего

...изобретению по технической сущности и достигаемому результату способ получения вяжущего путем совместного помола портландцементного клинкера, гипса и нефелинового шлама 1. 1Недостатком известного способа являются короткие сроки схватывания.Цель изобретения - удлинение сроковсхватывания вяжущего.Поставленная цель достигается тем, что 1способ получения вяжущего, включающийсовместный помол портландцементногоклинкера, гипса и нефелинового шлама,предусматривает предварительную обработку последнего раствором серной или 2соляной кислот в количестве 0,1 - 2,5% отвеса шлама, выдержку полученной смесив стенке 0,2 - 1,0 ч с последующим обезвоживанием и сушкой до влажности 0,1 -1 о/о 2 В результате нейтрализации водораствомых щелочей в нефелиновом...

Номер патента: 664703

Опубликовано: 30.05.1979

Авторы: Андреев, Ефимов, Костава, Унанян

МПК: B21C 23/08

Метки: гидропрессования, горячего, труб

...и отверстиями 4 для пропуска соединительных болтов 5 и неподвижная шайба 6 с каналами 7 для перетекания рабочей среды и с ионусной оправкой 8 для размещения иглы 9. В контейнере 1 установлена матрица 10 с уплотнениями 11. Матрица 10 удерживается опорной плитой 12, Между шайбой 6 и матрицей 10 установлено прижимное кольцо 13 с проточками 14 под гайки 15, Головки 16 болтов 5 поджимаются упругими предохранителями 17, Прижимное кольцо 13 расположено в проточке 18 шайбы 6 и имеет уплотнения 19.Устройство работает следующим образом,664703 ставитель М орофеев РедактоТехредКоррект Н. Суханова Строганова Е. Хмелева Фиг 1 Рог Г 3В полость между пресс-штемпелем 2 и шайбой 6 вводят затвердевшую рабочую среду 20 в форме двух полудисков. На матрицу 10...

Номер патента: 664013

Опубликовано: 25.05.1979

Авторы: Андреев, Коняев, Могила, Теребильников

МПК: F28D 11/02

Метки: пленочно-контактный, роторный, теплообменник

...На фиг. 1 схематически изображен предло.женный роторный пленочно-контактный тепло.обменник, продольный разрез; на фиг. 2 - водоотводные трубки, поперечное сечение; нафиг. 3 - узел соединения водоотводных тру бок с конусами.Роторный пленочно-контактный теплообменник содержит корпус 1 с входным 2 и выходйым 9 воздушными патрубками, размещенный в корпусе 1 ротор 4 в виде соосно располо.1 О женных усеченных конусов 5, которые мень.шими основаниями 6 прикреплены к водорас.пределителям 7, а большими 8 - к водоотвод.ным трубкам 9. Водоотводные трубки 9 в по.перечном сечении имеют профиль 10 лопастейосевого вентилятора и отвод воды в лопастиосуществляется через назы 11 и далее собирается в желоб 12.Теплообменник работает следующим...

Номер патента: 663953

Опубликовано: 25.05.1979

Автор: Андреев

МПК: F16L 55/16

Метки: выключения, дистанционного, трубопроводов

...описываемое уФщий вид; на фиг. 2 - разртате механизм 5 сцепляется с заглушкой и извлекает ее. Устройство для дистанционного выключения трубопроводов, состоящее из разжимной заглушки, выполненной в виде упругого уплотнительно". о элемента, установленного между связанными стяжным ф болтом нажимными дисками, в одном изкоторых выполнено окно,межнизма дос- тавки в виде штанги с направляющим конусом, в котором, выполнена кольцеваяпроточка, и замка крепления в вйде подф пружиненной защелки, установленной наоси в окне нажимного диска, о т л и -ч а ю щ,е е с я тем, что, с целью по-вышения надежности устройства в работепри использовании в трубах малого диа Фметра, в стяжном болте выполнен паз, вкотором установлен штифт, защелка взаимо.действует...

Номер патента: 663793

Опубликовано: 25.05.1979

Авторы: Андреев, Комиссаров, Рутковская, Суслов

МПК: E02F 9/04

Метки: землеройных, машин, передвижения

...установки землеройных машин и приводит к уменьшению ее рабочей зоны.Белью изобретения является уменьшение габаритов и нагруженности металлоконструкций машины,Это достигается тем, что башмакиустановлены в проемах опорной рамы, приэтом внутренние части башмаков прикреплены к опорной а раме посредствомподъемных гидроцилиндров.На чертеже изображено опиустройство.Устройство для передвижения землеройных машин содержит опорную раму ,в проемах которой установлены подъемные гидроцилиндры 2, и башмаки 3, состоящие иэ внутренней 4 и внешней 5663793 формула изобретения 3частей соединенных между собой тяговым1гидроципийцром 6, Внутренние части 4башмаков 3 шарнирно присоединены кштокам подъемных гидроцилиндров 2. Устройство работает следующим обра...

Номер патента: 663651

Опубликовано: 25.05.1979

Авторы: Андреев, Клещенко, Уткин

МПК: B65G 69/20

Метки: берега, вдоль, остановки, перемещаемых, плотов, реки

...в воду цилиндром, содержащим корпус 3 с поршнем4, По всей длине корпуса 3 выполненыотверстия 5, На берегу реки установлена неподвижная опора 6. Корпус 3 гибкой тягой 7 соединен с плотом 8, а поршень 4 гибкой тягой 9 соединен с неподвижной береговой опорой 6,Устройство работает следующим обра663651 тельно неподвижного поршня 4, Находящаяся в цилиндре вода под давлениемистекает через отверстия 5 в цилиндреи тормозит перемещение цилиндра, а с4/ ним и плота, При этом в начале торможения количество отверстий, через которые под давлением истекает вода,наибольшее, и сопротивление, оказываемое водой (торможение), небольшое, апо мере постепенного перемещения цилиндра количество этих отверстий постепенно уменьшается (переходит в тучасть...

Номер патента: 663484

Опубликовано: 25.05.1979

Авторы: Андреев, Зегер, Копцев, Ловчиновский, Майоров

МПК: B22D 41/08

Метки: затвор, ковшевой, скользящий

....ет необходимость в параллельности рабочей поверхности подвижной плиты направляющим поверхностям ее обоймы и в операциях контроля этой параллельности,Это достигается тем, что подвижная плита выполнена с шириной,мецьшей ширинь вижной плиты, при зтом корпус оперт на не. подвижную плиту.На фиг, 1 представлен затвор, продольный разрез; на фиг. 2 - вид по стрелке А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг.1.Устройство состоит из огнеупорных плит 1 и 2 с отверстиями, каждач из которых заклю663484и . Коцгакт рабочих поверхностей плит 1 и 2 обеспечивастся ца всей длине перемещения обоймы 4. чена в обоймы 3 и 4. Подвижная плита 2 вме.сте с обоймой 4 перемещается в корпусе 5,Между днищем корпуса и обоймой 4 устацов.лен промежуточный элемент 6...

Номер патента: 662919

Опубликовано: 15.05.1979

Авторы: Андреев, Арефьев, Туробов

МПК: G05F 1/14

Метки: переменного, стабилизации

...и 1 б - наименьшую фоточувствительность к световому потоку; Для выполнения этого условия в устройстве могут быть использованы и фототиристоры разных типов.у г2 Сост ави ейсоченко Тех едель Д. ФуфлигинИ. Асталош Корректор А14 Подпио комитета СССРи открытийРа аскай наб. , 4 5 Грице дак тор 2694/48 Тираж ЦНИИПИ Госуларственц по делам изобретен1 ОЪ1 Ь уа е Фмлкал ППП Патент, г, Ужгород, УЛ, Проектная,3 6629гПредположим; что в момент включе ния величина питающего напряжения оказывается минимально допустимой. Лампа21 накаливанияпри этом имеет мини/мальную яркость свечения, создающуюслабый световой поток, способный открыть лишь самые чувствительные фототиристоры 1"и 20. За счет встречноаоследовательного соединения основных и дополнительных...

Номер патента: 662859

Опубликовано: 15.05.1979

Авторы: Андреев, Виноградов, Голованова, Макарьин

МПК: G01N 33/36

Метки: анализатор, волокна, хлопкового

...и уплотприводная звездочка и муфта включения с зф няет рыхлый холстик-настил чистого волокна в камеру 35 чистого волокна.Нагрузка на питающий цилийдр осущест- Для направления холстика чистого вовляется набором тарельчатцх оружий; уста- локка установлен съемный направляющийновленных в корпусах 18 путем завинчива- нож 36, укрепленный на боковых стенкахния гаек 9. Цилиндр 6 питанйя устанавли- камерыКамера 35 для истого волокнавается в пазы корпусов 18 над механизмомзакрывается крышкой 37, вращающейся на20 питания. На корпусах 18 шарнирно ус- оси 38. Фиксатором крышки 37 служит щи-.тановлен стол 21 1 аИтаййй волокна; кото- ток 39.рый может быть установлен в наклонное по- Лля наблюдения за ходом технологичес==;ФоЖеййе по ходу" движения...

Номер патента: 662796

Опубликовано: 15.05.1979

Авторы: Андреев, Архипов

МПК: G01B 9/02

Метки: интерферометра, настройки, сканирующего

...соответственно квыходам усилителей 9 и 13, а выходы детекторов через усилители мощности 11 и 15подключены к приводу 5,Устройство работает следующим образом,Пучок излучения источника 1, предварительно расширенный до заполнений зеркал 2 и 3 интерферометра направляется ца светоделитель 4, которым он делится на две части. Одна часть излучения отражается от светоделителя и падает на подвижное зеркало 2, а вторая часть проходитчерез свето- делитель и падает на неподвижное зеркало 3.При последующем отражении от зеркал 2 и 3 первая часть проходит через светоделитель, а вторая отражается от него и направляется в одну сторону с первой частью, Обе части излучения рекомбинируют и создают интерференционную картину, Если интерферометр...

Номер патента: 662794

Опубликовано: 15.05.1979

Авторы: Андреев, Козлов, Лагутин, Рязанов

МПК: G01B 7/30

Метки: вокруг, двух, координат, объекта, осей, поворота, угла

...3 - разверт- ка профилированных поверхностей.Преобразователь солержит неподвижный корпус 1, внутри которого на подшипниках 2 и 3 смонтирована вспомогательная ось 4 преобразователя, Измерительная ось 5 преобразователя перпендикулярна вспомогательной оси и жестко скреплена с ней. Полвнжцый якорь 6 шарнирно соединен с измерительной осью подшипниками 7 и 8. Чувствительный элемент преобразователя закреплен на неподвижном корпусе и выполнен в виле катушки индуктивности 9 и кольцевого магнитопровода 10. Подвижный якорь снабжен ирофилированными поверхностями, расположенными против чувствительного элемента, и выполненными в виде двух линейчатых, например, винтовых, поверхностей1 и 2 с образующими, параллельными образующим кольцевого...

Номер патента: 662599

Опубликовано: 15.05.1979

Авторы: Андреев, Михайлов, Шор

МПК: C21D 1/56

Метки: восстановления, марок, стали, трубчатых, цементуемых

...уменьшение коробления рабочей поверх- способа.15ности за счет образования при охлаждеЦель изобретения - улучшение качест- нии с поверхности в закалочной среде ва изделий и повышение производитель-дополнительных сил сжатия по направле ности. ию от поверхности к центру, появляюЦель достигается тем .что изделие дихся в результате отвердевания внеш20подвергают нагреву выше точки ДС них сло"в детали. Это позволяет умень- и последующему охлаждению изнутри пото- шить необходимый припуск иа последую ком жидкости, при этом после достиже- щую механическую обработку в сравнения на ьаружной поверхности темлерату- нии с известным способом. то ж662599 Составитель Р, КлыковаРедактор М. Харитонова Техред М. Петко Корректор Е. Папп Заказ...

Номер патента: 662536

Опубликовано: 15.05.1979

Авторы: Андреев, Буланов, Горшков, Жестовский, Короткевич, Лемаев, Лиакумович, Мандельштам, Павлов, Пантух, Пономаренко, Сараев, Степанов

МПК: C07C 7/01

Метки: мешающих, полимеризации, примесей, углеводородов

...изопрен от одной из основных и на- алюминия и 1 г КОН. Ампулу герметично за. иболее вредной примеси - циклопентадиена, крывают и помещают в термостат, где выдержи. одновременно в ходе очистки образуется зна-вают в течение 2 ч при 70 С при перемешивачительное количество полимера. нии. Затем изопрен ътгоняют от очищеннойсмеси и анализируют на содержание микропри.месей, Результаты очистки изопрена представлены в табл. 2. и р и м е р 2. В сухую предварительно продутую аргоном стеклянную ампулу залива.,000 ерусодержащие соединения Р-Ацетиленовые сое 0,0040 000 енее 0,0 лимер е р 3, В сухую предварительно прозо ом стеклянную трехгорлую колбу, ю обратным холодильником, термопельной воронкой, заливают 68 г а, загружают 1,0 г 1 ОИ и в токе т...

Номер патента: 662518

Опубликовано: 15.05.1979

Авторы: Алексеев, Андреев, Корнеев, Сизяков

МПК: C04B 7/36

Метки: глиноземистого, цемента

...также стого цем ым содерж железа и я является п прочности,спользованиявыаниэше та ко ндреев, В.И.Корнеев, А.И.Алексеев и В.М.Сизяков-55 . 7 5 хли, 35 пораз 40 формулаСпособ полу - цемента путемизвестковосоде обжига смеси и полученного пр щийся те шения огнеупортавитель А.Куларед 3 Фанта уховаКорректорО.БилакПодписноекомитета СССРи открытййая наб. д.4/5с . Жм.т ш2634/27 Ж Ти ЦНИИПИ по д 5 Мосраж 701Государственног елам изобретенийква жРаушс Патент, г.ужгород," Фйлиал"ППП 3и красный шлам, который выводится из процесса,Из полученного алюминатного раствора путем выкрутки с затравкой выделяют две трети алюминия в виде гидроокиси . Остальную одну треть алюминия получают в виде ЗСаО А 5 О бН 20 6 путем добавления в алюминатнйй раствор извести...

Номер патента: 662472

Опубликовано: 15.05.1979

Авторы: Андреев, Шубаева

МПК: B66B 1/30

Метки: грузового, лифта, приводом

...13 - 3 или 14 - 3 и подают питание на катуш. ку промежуточного реле 12. По цепи управле. ния 101 "Подъем (или "Спуск" ) - замыкающий контакт 6-2 (или 7.2)-замыкающий контакт 10.1-замыкающий контакт 12 1 включаетсяреле 8, замыкающие контакты которого на Зф ходятся в цепях управления тиристоров в тиристорных ключах и в цешг катушки 9.Тиристорные переключатели 2 и 3 подключают к сети обмотку малой скорости электродви. гателя. Начинается разгон электродвигателя на малой скорости, Замьпающий контакт реле 9-2 подготавливает к включению тиристор динамического торможения 4. Тиристор 4 не включается, поскольку тиристорный ключ 1 шунтирует его переход анод. катод (Иак=0). 4 т 1Размыкание контакта 9-3 дает импульс на отключение реле 10. По...

Номер патента: 662419

Опубликовано: 15.05.1979

Автор: Андреев

МПК: B63C 1/02

Метки: битого, дока, защиты, льда, плавучего

...и удерживают перфорированный трубопронод 4 на постоянной оптимальной глубине независимо от положения дока 2, Подвески 3 выполнены иэ трубы-воздухонода, которая посредством гибкого шланга 7 сое66241 9 всегда расположен по контуру кринолина на оптимальной глубине, а это позволяет производить ледозадержание с максимальной эффективностью,Применение предлагаемого устройства позволяет эффективно эксплуатировать плавучие доки в ледовых условиях. Формула изобретения Заказ 2622/22 Тираж 513 Подписное ЦНИИП илиал ППП Патент, г.ужгород, ул.Проектная,4 динена с воздушной магистралью 8 дока 2Устройство работает следующим образом.Сжатый воздух из доковой воздушной магистрали 8 через гибкий шланг . 7 и подвески 3 проходит в перфорированный...

Номер патента: 662395

Опубликовано: 15.05.1979

Авторы: Андреев, Жданов, Коняев

МПК: B61F 5/00

Метки: кузова, локомотива, сопряжения, тележками

...передают продольные силы на раму. кузова 1 посредством аналогичных наклонных стержней 18 и 19, а наружные тяговые стержни 20 и 21 установлены между . рамой кузова 1 и рамами крайних тележек 2 и 5 горизонтально. Все тяговые стержни крепятся шарнирно на кронштейнах 22 и 23 рам кузова 1 и тележек 2-5.Подвешивание тележек 2-5 на буксах колесных пар 24 осуществлено посредством рессор 25При реализации силы тяги в направлении пневморессоры б, 7 и 8 с трубопроводами 10 - 13 и открытым клапаном 15 представляют отдельную группу регулируемых тележек 2,3 и 4, которая разделена с тележкой 5 через пневморессору 9 и трубопровод 14 закрытым клапаном 16. Это обеспечивает выравнивание вертикальных нагрузок в груН- пе разгруженных тележек 2,3 и 4 игг М 18...

Номер патента: 662187

Опубликовано: 15.05.1979

Авторы: Андреев, Борисов, Запорожченко, Медведев, Нарушевич, Разин

МПК: B21C 37/06

Метки: валок, составной, стана, трубоформовочного

...3. Центральный неподвижный элемент 1 зафиксирован на валу 3 от поворота шпонкой 4. Вал 3 смон- тирован в подшипниковых подушках 5, закрепленных в станине 6, Для ограничения смещения валка в осевом направлении на последнем установлены стопорные гайки 7.Валок имеет механизм осевого перемещения боковых подвижных элементов, который выполнен в виде установленных на упорных подшипниках 8 запорных шек 9 и 10, жестко связанных между собой посредством тяг 1, 12 с гидроцилиндрами 13. Упорные под-.шипники 8 установлены в выточках на внешней стороне боковых элементов 2. Гидро- цилиндр 13 плунжерного типа размещен в корпусе 14, связанном с тягами 11 запорной шеки 9 через гайки 15, а плунжер 16 гидроцилиндра 3 связан с запорной щекой 10 посредством...

Номер патента: 662096

Опубликовано: 15.05.1979

Авторы: Абрамов, Андреев, Гусаров, Пен

МПК: A61K 51/00

Метки: приготовления, радона, раствора

...в воздух производственных и лечебных помещений.Большой объем магистрального трубопровода приводит к значительному снижению растворения радона в смесителе иэ-за необходимости введения в смеситель больших объемов воздуха для перевода радона из барботера и трубопровода и ведет к безвозвратным потерям радона.формула изобретения Ь 73 фХ ИИПИ Заказ 2539/4 Тираж 671 Подписи лиал ППП фПатент, г.ужгород, ул. Проектная 3 6620защитном кожухе, а индикатор-расходомер соединей с барботером.На чертеже изображено устройство,общий вид.Устройство состоит иэ индикаторарасходомера 1, барботера 2 с радием,промежуточной емкости 3 с напорноймагистралью 4, смесителя 5 с охлаждающей рубашкой и вибронасосом 6,дозатора 7, защитного кожуха 8,соединительной...

Номер патента: 661828

Опубликовано: 05.05.1979

Авторы: Алексеев, Андреев, Константиновский

МПК: H04B 13/00

Метки: информации, канату, пердачи, подъемной, установки, шахтной

...запрещениидвижения подъемной клети. При этом блоком 10 разделения команд выраба" тывается команда на закрывание стволовых дверей, поступающая в блок управления 11 приводами стволовых дверей и далее на выходной вывод 15.После закрывания стволовых дверей с блока управления 11 в блок 10 подается ответный сигнал об исполнении этой команды, по которому подача команды на закрывание стволовых дверей с блока 10 на блок управления 11 прекращается. Затем оператором клетевой станции подается команда на разрешение движения подъемной клетй, при которой на выходе блока декодирования 9 также выделяется первое рабочее значение кодового признака передаваемых команд. Однако исполнение этойкоманды производится только в случаепоступления с блока управления...
