Андреев

Номер патента: 278487

Опубликовано: 01.01.1970

Авторы: Агапов, Андреев, Борисов, Виноградов, Зарубин, Специальное

МПК: B65H 54/80

Метки: лентоукладчик, текстильной

...валика, соединенный шарнирно с корпусом 9 при помощи оси 12, пружину 13, прижимающую плющильные валики друг к другу, зубчатое колесо 14, двуплечий рычаг 15, с одной стороны упирающийся в корпус подвижного плющильного валика, а с другой взаимодействующий с микровыключатслем, и воронку 16. Лентоукладчик включает также крышку 17, вилку 18, взаимодействующую с кулачком 19, нижнюю плиту 20, привод 21, нижнее лобовое колесо 22, передающее вращение нижней тарелке 23, закрепленной на большой шестерне, взаимодействующей с малой шестерней, сидящей на одном валу с колесом 22, щиток 24, углубленный под тарелку 23, закрывающий зубчатые передачи от пуха.Лобовое колесо имеет обод, образую;ций открытую масляную ванну. Большая цилиндрическая...

Номер патента: 278411

Опубликовано: 01.01.1970

Авторы: Авдеева, Андреев, Варфоломеев, Греков, Гун, Забродин, Малыгина, Мордасов

МПК: G03B 9/30

Метки: затвор, шторный

...возможность уменьшить габариты затвора, а использование двигателей, выполненных пз другого по отноше. нию к шторкам материала - варьировать движущим моментом двигателей, а следовательно, и параметрами затвора в зависимости от его назначения. Шторки в этом случае могут быть выполнены из материала с меньшим дельным весом по сравнению со стальной пружинной лентой, что дополнительно может увеличить быстродействие..а чертеже изображена кинематическяясхема шторного затвора во взведенном со 5 стоянии.Спиральные пружинные двигателииоткрывающей и закрывающей шторок внутренним концом жестко закреплены, а наружные, свободные концы их соединены соответ ственно с открывающей шторкой 3 и закрывающей 4, которые могут быть изготовлены из тонкой...

Номер патента: 278406

Опубликовано: 01.01.1970

Авторы: Андреев, Всесоюзный, Левит, Писаренко

МПК: B27K 5/00, D21C 1/02

Метки: пропарки, щепы

...с целлиз хвой- путем обов относят- воздуха из ество проретения - интенсифицировать цесс удаления воздуха, а та олучение равномерно пропа я это тем, что пропарку произвоенном состоянии щепы. способа заключается в следую Щепу из лиственных или хвоипых пород ревесины или сечки однолетних растений с онвейера или бункера подают в пропарочный ппарат, осуществляющий непрерывное подрасывание материала и перемещение его в Цель изо облегчить пр обеспечить ной щепы. Достигает дят во взвеш Сущность щем.горизонтальном или вертикальном направлении.На пути перемещения щепы или сечки, находящийся во взвешенном состоянии, в одной 5 или нескольких точках, в зависимости от исходного сырья и времени, требуемого для его пропаривания, с целью...

Номер патента: 278363

Опубликовано: 01.01.1970

Авторы: Андреев, Комаров, Московский, Ташлицкич

МПК: B23D 1/00

...хода пеодится смена резцнаправлении и нароцесс повторяется относительно заеличину подачи.орой резец снися сечением среым резцом. По ред прямым хоов относительновеличину подазвест- умен- чальрхно х за дм о р етен Способ обработ щих станках с во носительным движ 15 лия при прямом и(ийся тем, что, с инструмента, сече ния инструмента го значения до нуки изделий на металлорежузвр атно-поступательным отением инструмента и издеи обратном ходе, отличаю- целью повышения стойкости ние стружки по мере движеуменьшают от его начально- левого. т пе вопо ипуск за.териа- смена Известны способы обработки изделий н таллорежущих станках с возвратно-пос тельным относительным двихкением инстр та и заготовки со снятием струкки при мом и обратном ходе....

Номер патента: 278147

Опубликовано: 01.01.1970

Авторы: Андреев, Бровкин, Климов, Переверзев, Сидельников

МПК: G01F 1/34

Метки: автоматический, весового, расходавоздуха, регулятор

...расхода воздуха, например, для термокабины летательных аппаратов, отличается тем, что в нем задатчик давления черездатчик температуры подключен к одному извходов блока сравнения, к другому входу которого подключен выход множительного устройства, связанного своими входами соответственно с датчиками давления и перепададавления.На чертеже представленасхема автоматического регурасхода воздуха,Регулятор содержит трубку Вентури 1, датчик перепада давления 2, датчик давления 3,датчик температуры 4, задатчик давления а,множительное устройство б, блок сравнения 7, выход которого соединен с исполнительным механизмом 8, заслонку 9 и трубопровод И.Автоматический регулятор работает сле дующим образом.Сигналы датчиков 3 давления и 2...

Номер патента: 277854

Опубликовано: 01.01.1970

Автор: Андреев

МПК: G11B 25/10, G11B 5/02, G11B 5/035 ...

Метки: воспроизведения, записи, информации

...содержащее движущийся жест кий магнитный носитель (барабан или диск),плавающие магнитные головки, блоки записи и считывания и блок компенсации изменений контактного зазора, отличающееся тем, что, с целью повышения стабильности работы, блок 25 ксмпенсации содержит пьезоэлементы, вмонтированные в рабочие поверхности плавающих головок или выполненные в виде корпусов этих головок, скоммутированные с управляющим входом блока считывания с регулируе мым коэффициентом усиления,Изобретение относится к области вычислительной техники и предназначено для использования в ЗУ с жестким носителем (барабан или диск).Известные устройства для записи к воспроизведения информации, содержащие движущийся жесткий магнитный носитель (барабан или...

Номер патента: 277627

Опубликовано: 01.01.1970

Авторы: Андреев, Соколов

МПК: A01J 11/10, B04B 1/14

Метки: разделенняжидкости, сепаратор, центробежный

...выполнен в виде вращающегося ротора, включающего основание 1, пакет тарелок 2, обечайку 8 и устройство для удаления межтарелочной жидкости. Последнее выполнено в виде дренажной трубки 4, изогнутой в виде петли, причем конец а трубки расположен в грязевом пространстве у внутреннего диаметра обечайки, конец б - снаружи барабана, а гминимальное рас ге отоси вращения меньше ра г, р гкой фракции,При работе сепаратора жидкость заходит5 в трубку 4 не далее радиуса г так как избыточная жидкость выходит через отверстие э,т. е. сепаратор работает по обычной схеме.При снижении оборотов гидр остатическоедавление жидкости от центробежных сил0 инерции будет уменьшаться, и при оборотахпр разность между давлением жидкости нарадиусе г, и вакуумом,...

Номер патента: 277510

Опубликовано: 01.01.1970

Авторы: Андреев, Еремин, Зипунников

МПК: B23B 29/034

Метки: двусторонних, инструмент, снятия, фасок

...плаИзвестен инструмент для снятия двусторонних фасок, содержащий поворотный рабочий элеменг с противоположно размещенными режущими кромками.Описываемый инструмент отличается от известного гем, что его рабочий элемент выполнен в виде двух соединенных шарниром и установленных на осях державок, оснащенных многогранными пластинками и упруго связанных прукипой с корпусом,На чертеке (с вырывом) изображен описываемый инструмент,В корпусе 1 инструмента на осях 2 поворотно установлены деркавки 3 и 4 с закрепленными на нпх с помощью эксцентриков 5 многогранными пластинками б. Державка 8 соединена с корпусом пружиной 7 с помощью винта 8, а деркавка 4 упирается в упорный винт 9. Между державками для уменьшения трения расположен шарнир 10.Г 1 ри...

Номер патента: 277057

Опубликовано: 01.01.1970

Авторы: Андреев, Бровкин, Заморим, Климов

МПК: G05B 1/02

Метки: напряжений, сравнения

...из условия30 максимальной ч, гствитсльности, соответству.оста витсль Ц 11 ИИПР аненко Коррект РрПодписиз гппографии Костромского управлении по псчати ластиа ющей линейному реРк 1 у усиления класса .Если потенциал опорного напряжения превышает потенциал медленно изменяющегося напряжения, проводят диоды 11, а диоды 12 не проводят, так как они смещены в обратном направлении.Параллельное включение трех и более диодов 11 и 12 в цепи подачи опорного и медленно изменяющегося напряжений усредняет разность потенциалов между электродами диодов, Зтим обеспечивается стабильность пороГа сраоатывания при смене диодов, а также повышается надежность работы устройства в случае обрывов в цепи этих диодов. Кроме того, повышается температурная...

Номер патента: 276919

Опубликовано: 01.01.1970

Авторы: Андреев, Гельб, Глушанкова, Голубев, Кравченко, Ливеровска, Розенберг, Сатарова, Харьковец, Шошина

МПК: B01J 23/12, B01J 31/04, B01J 37/02 ...

Метки: катализатора, приготовления, синтеза

...валового продукта.В настоящее время получен образец наилучшего угля на основе марки АР-З, катализаторы на котором при оптимальных составах имеют при 200 С активность соответственно 180 и240 г/л час. Образец на угле АРпрошелопытно-промышленные испытания в кипящемслое катализатора в течение 860 час. Полученный средний (за весь срок работы катализатора) съем винилацетата составил 134 г/л час,гто примерно в 1,5 раза превосходит покаели промышленного катализатора, прпменмого в СССР. П р и м е р 2. Цинкацетатный катализатор с оптимальным содержанием соли, приготовленный на угле с предельной величиной сорбции ацетата цинка, равной 3,62 г экв/л, и объемом пор, приходящимся на поры радиусом 100 -о1000 А, составляющим 0,06 слз/слгз, имеет...

Номер патента: 276853

Опубликовано: 01.01.1970

Авторы: Андреев, Ваншиельбойм, Дуплик, Соколов

МПК: E21B 49/04

Метки: горных, отбора, пород, проб

...прт к резьбе. Керт е р пптся к тторп су 8.Прибор опускают в скважину на колонне бурильных труб и приводят в действие па заданной глубине опробования. Одновременно с вращением бурильных труб и устройства по колонне подается промывочная жидкость. Давление жидкости перемешает вниз по переходнику 1 поршень 2. Величина давления на поршень зависит от настройки клапана 7. Промывочная жидкость, проходя сквозь отверстия а в штоке 3 и каналы в в корпусе 8, омывает резцы 9.Клин 6, связанный со штоком 3, опускается вниз и заставляет выдвигаться наружу цы 9, армированные твердым сплавом плп алмазамп.Резцы 9, расположенные под встречным углом и смещенные один относительно другого, под дейстгпем клина 6 выходят наружу и вырезают из сте.ткп...

Номер патента: 276457

Опубликовано: 01.01.1970

Авторы: Андреев, Вейнберг, Весничев

МПК: G02B 9/36

Метки: лучей, объектив, телецентрическим, ходом

...Кроме того, последняя поверхность второго компонента выполнена сферической с радиусом, равным 1 - :-2 фокусным расстояниям объектива, что позволяет улучшить качество изображения.На чертеже представлена схема описываемото объектива, состоящего из двух двух- склеенных компонентов 1, 2, включающих четыре линзы 3 - б. Апертурная диафрагма 7 совмещена с первой поверхностью компонента 1, а полевая диафрагма 8 расположена на последней поверхности компонента 2. Апертурная диафрагма обеспечивает телецентрический ход лучей, а полевая диафрагма позволяет осуществить склейку объектива со световодом и исключить, таким образом верхности, граничащие с воздухом.С целью лучшей коррекции полераций последняя поверхность комп 5 может быть выполнена...

Номер патента: 276364

Опубликовано: 01.01.1970

Авторы: Андреев, Горбунов, Демин, Меркулов, Шукаев

МПК: F24D 5/02, F24H 3/12

Метки: воздуха, нагрева

...для сжигания топлива, горелку, топочфю камеру и теплообменник.Целью изобретения является улучшение ка чества распыла и горения топлива. Достигается это тем, что форсунка устанавливается в нагнетательном патрубке вентилятора.На чертеже изображено описываемое устройство в разрезе. 10Устройство для нагрева воздуха состоит из вентилятора, топливоподающей трубки 2, форсунки 8, установленной в нагнетательном патрубке вентилятора 1, горелки 4, топочной камеры б и теплообменника 6. 15Работа устройства осуществляется следующим образом.Воздух от вентилятора 1 направляется в теплообменник б, где нагревается до заданной температуры. Другая его часть поступает в 20 воздушное сопло форсунки, в которои осуществляется распыление топлива,...

Номер патента: 275449

Опубликовано: 01.01.1970

Автор: Андреев

МПК: G02B 25/00

Метки: компенсационный, окуляр

...преломления для середины рабочего диапазона, не превышающий 0,03, и разностями коэффициентов средней дисперсии, превышающей 5 20 у полонительных и отрицательной линз. Известные окуляры, содержащие глазнои и коллективные положительные компоненты, нс позволяют получать постоянного по полю зрения хроматизма увеличения, имея одновременно недостаточное поле зрения.Целью изобретения является устранение указанного недостатка, что достигнуто путем размещения перед глазным компонентом склеенного из двух положительных и размещенной между ними отрицательной линз, компонента из стекол с разностями показателей преломления для середины рабочего диапазона, не превышающей 0,03, и разностями коэффициентов средней дисперсии, превышающей 20 у...

Номер патента: 275263

Опубликовано: 01.01.1970

Авторы: Андреев, Вергун, Институт, Коробко, Малеваный, Списаренко

МПК: B23K 25/00

Метки: ванны, глубины, шлаковой

...глубины шлаковой ванны путем окунания проволочного щупа в расплавленный шлак. Однако применение этого способа не всегда осуществимо.При известных способах электрошлаковой сварки плавящимся мундштуком, когда свариваемые кромки наглухо закрыты неподвижными формирующими медными подкладками, контроль глубины шлаковой ванны, а также протекания самого процесса сварки осуществляется на слух. Такой способ контроля суб 1.- ективен, и сварщик, контролирующий процесс, должен обладать большим опытом. Прц контроле на слух швы часто не улавливаются из-за колебаний глубины шлаковой ванны.Особенность предлагаемого способа состоит в том, что контроль глубины шлаковой ванны прп электрошлаковой сварке осуществляется по измеценшо яркости шлаковой...

Номер патента: 274234

Опубликовано: 01.01.1970

Авторы: Андреев, Улановский

МПК: G01R 31/26

Метки: л1гновенной, максимальной

...после выравнивания теъпературы в кристалле полупроводника.Недостатками этого способа измерения являются небольшая разность напряжений (на порядок меньше .,г,р) ц чередование периодов измерения сг,р с периодами нагрева, в течение которых на диоде возникает большое напряжение Ь.При импульсном нагреве диода . может быть на два порядка больше измеряемой разности ДвУх мгновенных значений 1,г,р.Цель изобретения - повышение точности измерения, Достигается оца тем, что снимаемое с измеряемого полупроводникового прибора напряжение ОГраичгпаот ио заксиз 1 м до среднего значения этого напряжения, а раз. ность минимального мгновенного значения и среднего значения, ограниченного по максимуму напряжения, преобразуют в выходной сигнал. Частоту...

Номер патента: 274053

Опубликовано: 01.01.1970

Авторы: Алтухов, Андреев, Базаров, Бурлуцкий, Дружковский, Панасенко, Шестов, Яновский

МПК: E21D 11/14

Метки: металлическая, постоянного, сопротивления, стойка, трения

...труба. Обхват выдвижной части осуществляется по радиусу при помощи замка с поворотным клином. При этом периметр обхвата составляет более 70%. В результате большого периметра обхвата выдвижной части при равной высоте замка уменьшается удельное давление на рабочие поверхности замка и выдвижной части. При этом обеспечивается большая стабильность рабочей характеристики, улучшается усчовие 5 самозатяжки поворотных клиньев, обеспечивается более рациональное использование се 1 ения металла.Стойка раздвигается вручную до соприкосновения верхней опоры с кровлей, затем про изводится распор стойки подъемными клиньями, забиваемыми под выдвижную часть через овальные окна в корпусе или специальными р аспорными устройствами.Рабочее...

Номер патента: 273725

Опубликовано: 01.01.1970

Авторы: Андреев, Некрасов, Поликсенов

МПК: B65G 65/34

Метки: дозатор, сыпучих

...дозатор.Барабан 1 состоит из двух дисков 2 и радиальных перегородок 3 и поворотно смонтирован на оси 4, которая закреплена на коро мысле б. С одной стороны барабан оборудован храповым колесом б обратного хода, которое контактирует с укрепленной на коромысле собачкой 7, а с другой стороны - стопорным храповым колесом 8, которое кон тактирует с поворотно смонтированным на коромысле двуплечим рычагом 9. Другой конец рычага связан с коромыслом при помо электромагнита 10. На противоположном барабана конце коромысла подвешен против ЗО 2вес 11, вес которого соответствует весу порции груза. Сверху на коромысле смонтирован бесконтактный конечный выключатель 12, который взаимодействует с фиксированной в определенном положении пластиной...

Номер патента: 273672

Опубликовано: 01.01.1970

Авторы: Андреев, Романовский, Фердман

МПК: B63B 1/36

Метки: кормовой, корпуса, обвода, оконечности, судна, форма

...чертеже показана предложенная форма.В кормовой оконечности корпуса 1 в районе расположения гребного винта 2 выполняются обтекаемые, устанавливаемые по потоку, обтекающему корпус судна, булевые наделки 3, в которых размещаются выдвижные движители 4 и б подруливающих устройств, например выдвижные поворотные движительно-рулевые колонки. Подзор ахтер штевня выполняется таким, чтобы при создании тяги, направленной перпендикулярно борту, струи, отбрасываемые движителями подруливающих устройств, не перекрывались корпусом судна, а имели бы свободный проход с одного борта на другой.Такое расположение подруливающих устройств в сочетании с упомянутой формой ахтерштевня дает возможность получить эффективную тягу в любом направлении и...

Номер патента: 273581

Опубликовано: 01.01.1970

Авторы: Андреев, Всесоюзный, Гольдман, Димитров, Елисеев, Кор, Макаров, Сельского

МПК: F02P 15/00

Метки: дистанционного, зажиганиятоплива

...струи воздуха и направления ее вдоль электродов с целью их охлаждения и предотвращения замыкания искры на корпус устройства.На чертеже показано предложенное устройство, поперечный разрез и сечение по Л - Л.Внутрь корпуса 1 горелки введены два электрода 2 и 3, изолированные от корпуса двумя втулками 4 и б пз изоляционного материала, например фарфора. Внутренние свободные концы электродов образуют искровой промежуток, в котором возникает электрическая искра при подаче па электроды высокого напряжения переменного тока от трансформатора б.Внутрь корпуса 1 по трубе 7 подает жигаемое топливо, которое смешиваетс ступающим в корпус воздухом и зажи электрической искрой, возникающейэлектродами.Помимо общей подачи воздуха, последний подается...

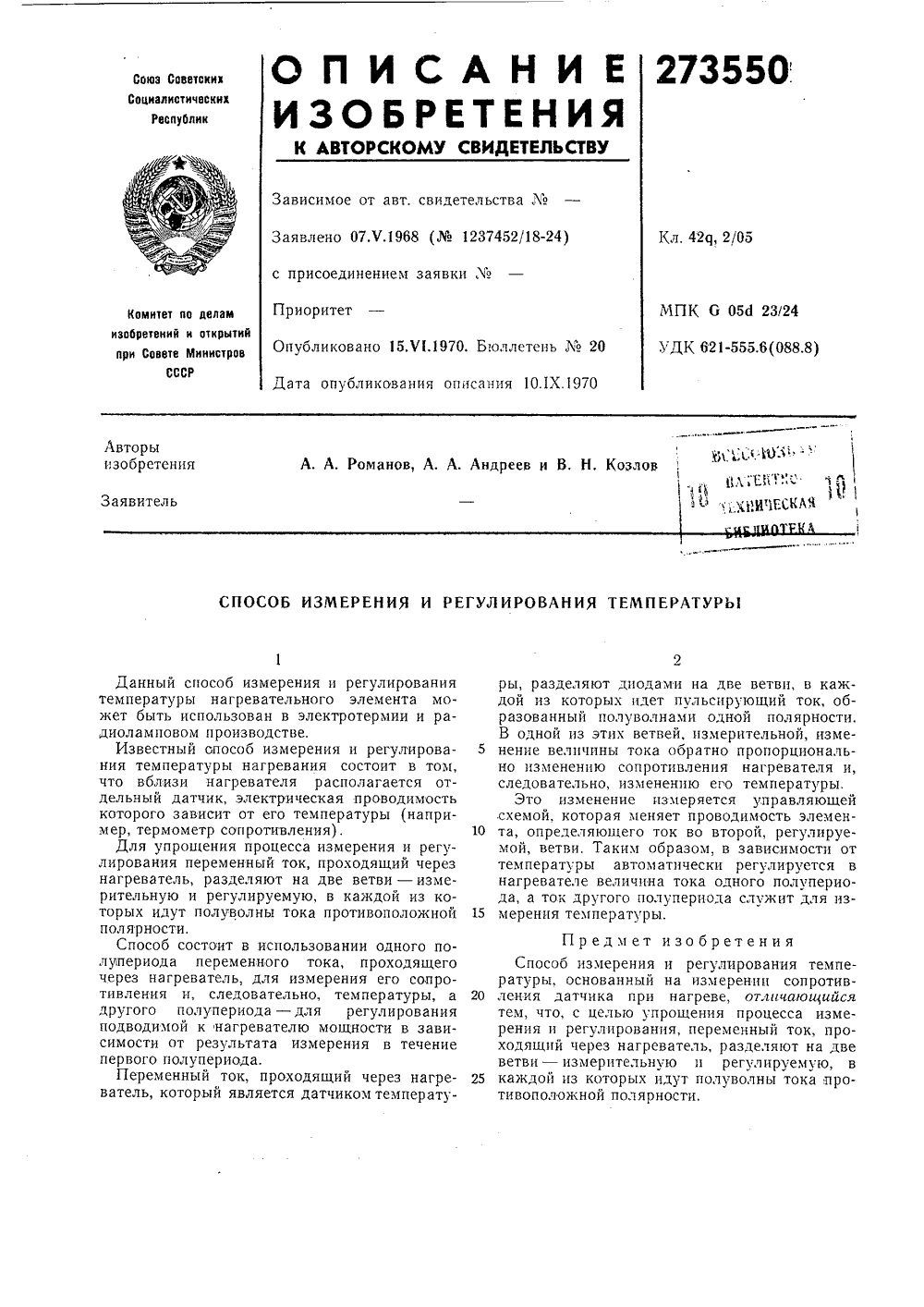

Номер патента: 273550

Опубликовано: 01.01.1970

Авторы: Андреев, Козлов, Романов

МПК: G05D 23/24

Метки: температуры

...том, что вблизи нагревателя располагается отдельный датчик, электрическая проводимость которого зависит от его температуры (например, термометр сопротивления).Для упрощения процесса измерения и регулирования переменный ток, проходящий через нагреватель, разделяют на две ветви - измерительную и регулируемую, в каждой из которых идут полуволны тока противоположной полярности.Способ состоит в использовании одного полупериода переменного тока, проходящего через нагреватель, для измерения его сопротивления и, следовательно, температуры, а другого полупериода - для регулирования подводимой к нагревателю мощности в зависимости от результата измерения в течение первого полупериода.Переменный ток, прватель, который являет ры, разделяют диодами на...

Номер патента: 273413

Опубликовано: 01.01.1970

Авторы: Андреев, Гул, Ефимова, Кондратьев, Копод, Котенжи, Осада, Пластинин, Покровский, Шевелев

МПК: B05C 7/08, B29C 41/20, B29C 41/36 ...

Метки: 273413

...расположенную балку 1, поддерживаемую штоком пневмоцилиндра 2, Расположенная на роликах 3 и 4 25 труба 5 приводится во вращение от привода6. Привод 7 служит для перемещения по. балке с помощью тросов подвижной тележки 8 сгазовыми гооелками 8, к которым подаютгаз по шлангам 10, Управление работой устройства осуществляют с пульта 11. К подвижной тележке 8 крепится привод 12 дляперемещения подвижной стенки контейнера 13.В контейнере расположена эластичная капсула 14, выполненная, например, из полиэтиленовой пленки, с покрывным составом 15.Дляпрокола капсулы имеется гребенка 16, Помере нанесения покрывного состава на вращающуюся трубу при движении тележки вдольтрубы, на ее внутренней поверхности образуется полоса неотвержденного слоя...

Номер патента: 272380

Опубликовано: 01.01.1970

Авторы: Андреев, Коровкин, Чижов

МПК: H03F 3/20

Метки: тиристорах

...способами:1) временным опережением импульсовуправления, приходящих на тиристоры 3, 5, по сравнению с соответствующими импульсами, приходящими на тггристоры 2, 4, При 15 этом с ростом выходного напряжения егофаза сдвигается в сторону опережения;2) временным отставанием импульсовуправления, приходящих на тиристоры 2, 4, по сравнению с соответствующими импульса ми, приходящими на тиристоры 3, 5. С ростом выходного напряжения в этом случае происходит отставание фазы;3) одновременным опережением импульсовуправления, приходящих на тиристоры 3, 5, 25 и отставанием импульсов управления, приходящих на тиристоры 2, 4, Фаза выходного напряжения остается постоянной при одинаковой скорости опережения и отставания импульсов.30 Изменение фазы выходного...

Номер патента: 271845

Опубликовано: 01.01.1970

Авторы: Андреев, Зайделыу, Заленский, Кононенко, Московский

МПК: G01L 5/00

Метки: грузоподъемных, испытания, стенд, устройств

...блоки 12, связан с грузовой подвеской 13, а последняя соединена с испытываемым устройством 14 и тарирован ными грузами 15.Для изменения амплитуды колебания грузовой подвески 13 ролик 7 с помощью винтовой пары 1 б может устанавливаться на различных расстояниях от оси вращения вала 5 пу- зО тем его перемещения в прорези планки б, Напланке б нанесены деления, соответствующие амплитуде колебания грузовой подвески.Для изменения жесткости системы груз - привод грузовая подвеска 13 соединена с П-образной рамой через упругое звено 17, выполненное из набора тарированных пружин, имеющих различную жесткость,Для измерения усилий, действующих в грузовой подвеске от веса поднимаемого груза, и возникающих динамических нагрузок при колебании груза,...

Номер патента: 270843

Опубликовано: 01.01.1970

Авторы: Андреев, Специальное

МПК: G01R 31/18

Метки: сортировки

...толкателей 4, жестко закрепленных на осях,электромагнитов э с якорями 6, шарнирно сопряженных с толкате,Гяхи, ВозВратных пружин 7 и отводящих каналов 8.Сортцруехые изделия поступают во входную воронку 9 и свободно падают сквозь соОсно расположенные вертикальные конические втулки с наклонно срезанными вершиной и основанием.Прп вклОчешш одного цз электромагнитовякорь, втягиваясь в его корпус, посредством рычажного толкателя поворачивает на некоторый угол ось, возвратная пружина снимается, и соответствующая вертикальная коническая втулка занимает положение, прц котором ее нижнее отверстие совпадает с входным отверстием раструба отводящего канала, и изделие попадает в соответствующий отводной канал.При выключении электромагнитов возврат пая...

Номер патента: 269911

Опубликовано: 01.01.1970

Авторы: Андреев, Гончаров, Куликов, Мухортов, Черкасов

МПК: B21F 35/02

Метки: производства, пружин

...диском 9, получающим вращение от плоского копирного устройства 10, снаб 10 женного гидроцилиндром 11. Шлифовальныебабки смещены друг относительно друга. Против каждой бабки установлен блок 12 с подпружиненными роликами 13, причем один блокчерез кронштейн 14 укреплен на гидропрессе,другой - на корпусе 7.В зоне обжатия пружин изображены (см.фпг. 4) два противостоящих узла гидропресса: гидроцплиндр 15 с тремя насадками 1 б иблок 17, снабженньш тремя упорамп 18 с ком 20 пенсаторами 19, служащими для компенсациинекоторой разницы закрытой высоты пружинпри их полном сжатии,Шлифовальная бабка 4 установлена на тумбе 20. Обе шлифовальные бабки имеют воз 25 можность настроечного перемещения по салазкам 21 с помощью маховичков 22. Блоки...

Номер патента: 269702

Опубликовано: 01.01.1970

Авторы: Андреев, Варфоломеев, Греков, Гун, Деньдобренко, Забродин, Малыгина, Трофимов

МПК: G03B 9/58

Метки: фотозатвор, центральный

...поворотомвалика 14 с рычагом 15 против часовой стрел 5 10 15 20 25 30 35 40 45 50 55 60 65 ки с последующим возвращением их в исходное положение, При этом рычаг 15 своимвыступом поворачивает эксцентрик 11 и взводит пружину в двигате 13. В конце поворотаэксцентрика 11 он отжимает своим профилемспусковой рычаг 18 и псследний, заскакиваявыступом за выступ, фиксирует эксцентрик 11с пружиной - двигателем 13 во взведенном положении. Одновременно тяга 12, перемещаясьвместе с эксцентриком 11, скользит по выступу управляющего рычага 16 и проходит заштифт 5 ведущего кольца 3, после чего происходит расцепление тяги 12 и рычага 16.Спуск фотозатвора осуществляют поворотом управляющего кольца 35 по часовойстрелке. При этом штифт 17 скользит по...

Номер патента: 269667

Опубликовано: 01.01.1970

Авторы: Андреев, Зайцев, Райхман, Свидельский

МПК: F16C 29/00

Метки: механизм, перемещений, точных

...за полостью стойки.На чертеже изображен описываемый механизм в продольном разрезе.Механизм состоит из основания 1, в направляющих которого вне вакуумной камеры 2 установлена каретка 3, несущая подвижную каретку 4, Обе каретки имеют приводы с тормозами и изолированы от полости камеры силь- фоном б, На каретке 4 закреплена коническая полая стоика 6, которая служит одновременноопорой и упругой подвеской объектного стола 7.С консольным концом стойки жестко соеди 5 нен упругий стержень 8, свободный конец которого входит в дисковый упрупш шарнир 9 исвязан с двухкоордпнатным приводом точныхперемещений, установленным также на каретке 4,10 Сверху в камере имеется отверстие для установки обрабать;вающего инструмента. Место крепления обрабатываемых...

Номер патента: 269229

Опубликовано: 01.01.1970

Авторы: Андреев, Глузман, Кондратьев, Палеев, Фурчков

МПК: H01M 10/12, H01M 4/20

Метки: автоматическое, разделения

...пластины 47. Цепной транспортер имеет привод от храпового механизма 48, связанного шатунами 49 с двумя параллельными редукторами 50, на эксцентриковых валах которых в подшипниках установлены три пары кинетически связанных рычагов, совершающих плоско-параллельные круговые перемещения. Первая пара, рычаги 51, установлена на эксцентриковых валах 52 и снабжена досылателем 53, предназначенным для перемещения потока пластин относительно неподвижных склизов 45 и досылки каждой передней пластины 47 до фиксирующих пазов 46, а также выравнивателем 54 для непрерывного выравнивания передней кромки потока пластин и отделения ее от первой пластины 47, находящейся в пазу 46 склиза 45.Вторая пара, рычаги 55, снабжена державками 56 с пазами для...

Номер патента: 269012

Опубликовано: 01.01.1970

Авторы: Андреев, Лавркнов, Федосенко, Юрков

МПК: G04C 17/00

Метки: времени, искателях, отсчета, цифрового, шаговых

...шаговый искатель имеет свое контактное поле ламелей со щетками 20 - 22 и н. о, контакт 23 - 25,Устройство работает следующим образом. При замыкании контактов 1 реле минутных импульсов создается цепь для протекания тока: от источника питания через обмотку промежуточного реле 2, цепочки из конденсатора 5 и сопротивления 8, контакта 1. Под действием зарядного тока конденсатора 5 возбуждается реле 2 и своими контактами 14 включаег под напряжение обмотку шагового искателя 17. Шаговый искатель возбуждается, но щетка 20 контактного поля не переходит на следующую ламель до окончанпя действия импульса, так как в устройстве применены шаговые искатели обратного хода.После заряда конденсатора 5 реле 2 отпускает и своими контактами 14 размыкает цепь...
