Номер патента: 929713

Опубликовано: 23.05.1982

Авторы: Андреев, Вихлевщук, Ганошенко, Зимин, Катель, Корниенко, Левенец, Лепорский, Мелеков, Носоченко, Огрызкин, Поляков, Черногрицкий, Шнееров

МПК: C21C 7/00

Метки: жидкой, стали

...оптимальные условия (минимальные по времени) обработки всего обьема металлаковша. Максимальное значение глубины погружения фурмы в металл (95%) ограниченозначением, превышение которого может привести к опасности механического поврежденияднища ковша газовой струей с твердым порошкообразным реагентом. Минимальное(10 с) и максимальное (50 с) значения времени подачи газа-носителя после погруженияфурмы на заданную глубину обосновываются соображениями необходимости получения установившегося режима подачи газа в системеобладающей вследствие сжимаемости газа значительной инерционностью при продувкеметалла в ковшах (малой до 100 т) и (боль.шой 100 - 350 т) емкости соответственно. Минимальный (0,5 мин) и максимальный,1,5 мин) интервалы времени...

Номер патента: 929654

Опубликовано: 23.05.1982

Авторы: Андреев, Мирошниченко, Пугачев, Сигитов

МПК: C08G 63/00

Метки: переэтерификатора, режима, температурного

...подключен к сумматору,На чертеже представлена блок-схемаустройства.Устройство содержит датчик 1 давле 1 Ония, регулятор 2, вентиль 3, сумматор 4, клапан 5 подачи термекса, датчики 6 и 7 температуры соответственно термекса и массы в переэтерификаторе, блок 8 сравнения, блок 9 уп1равления, Процесс осуществляетсяв переэтерификаторе 10,Устройство работает следующимобразом,блок 9 управления задает программу нагрева переэтерификатора, блок 8сравнения выбирает меньшую температуруПри задании блоком 9 управленияи выбором наименьшей температуры 25блоком 8 клапан 5 регулирует расход термекса в рубашку переэтерификатора 11 в соответствии с сигналом, поступающим на вход сумматора 4с выхода блока 8. Если давление,30измеряемое датчиком 1, не...

Номер патента: 929367

Опубликовано: 23.05.1982

Авторы: Андреев, Козик, Малеванный, Мацегора, Медовар, Рыжков, Черных, Шевченко

МПК: B23K 25/00

Метки: сварки, электрошлаковой

...скорость подачи частиц КПМ для любых конкретных условий.Опытным путем при разработке те нологии электрошлаковой сварки установлено, что оптимальное расстояние между электродами 25-60 мм,х тное опробование изоб- И арке заготовок из стаОХН с подачей ПМ, в зону Проводят опыретения при свлей ШХи 5сварки.О п ы т 1. Коли2. Схема подключенфилярная. Размеры710 х 1000 х 50 ммэлектродами 40 мм10000 А. КПМ размеИЗмм;9 10 чество электрод ия электродов б электродовРасстояние меСварочный ток рами И = 0,1 мм мм; 9 = 20 мм. где У - скорость полета частиц,м/с; 2- сварочный ток, А;а - ширина электрода, мв в расстоян между электродами,м;Л - высота электродов, м;Р - радиус частиц, м 3и 0 - масса частиц КПМ, кг.В данной формуле не учитываются...

Номер патента: 928366

Опубликовано: 15.05.1982

Авторы: Андреев, Лисицын, Мугинштейн, Хацкелевич

МПК: G06F 17/00

Метки: данных, испытаниях, многоканальное, предварительной, сбора, состава, электроподвижного

...вцикле опроса.Дешифратор 7 кода номера опрашиваемого канала - это часть системы, обеопечиваюшая перехоц от одного входногоканала к цругому и формирующая последний сигнал цикла опроса - Сброс.Входными сигналами распределителяявляются коц номера очерецноно опрашиваемого канала и сигнал на переключение канала, приходящие от блока 11 ввода-.вывоца.Схема аешифратора 7 состоит из асинхронного регистра 25 и цешифратора 27цвоично-десятичного кода в коц 1 изЦйОт устройства 11 ввоаа-вывоаа 8битный цвоично-цесятичный коц номераочерецного опрашиваемого канала, который принимается в регистр 26 по сигналуна переключение канала. Коц появляетсяна выходе и пешифрируется При этом появляется ециничный потенциал на выходеномер которого соответствует...

Номер патента: 928295

Опубликовано: 15.05.1982

Авторы: Андреев, Бушуев, Изволенская

МПК: G04F 10/04

Метки: временных, интервалов, расширения

...2, так как напервом входе элемента И 7 имеетсязапрет ( логический нудь) . Сигнал свыхода генератора 1 импульсов не проходит на вход делителя 4 частоты, таккак на первом входе элемента И 8 имеется запрет, который поступает с выходаэлемента И 9. На вход элемента И 9поступают логическая единица со второго выхода счетного триггера 5 илогический нуль с выхода элемента.ИЛИ 12.Логический нуль, имеющийся на выходе элемента И 9 поступает на входдополнительного элемента И 10 черезэлемент НЕ 11 в виде логической единицы, давая тем самым разрешение наприем входных импульсных сигналов,Пусть теперь на входную шину 14устройства поступает короткий импульс, фиксирующий начало временного интервала г 0, подлежащего преобразованию. Этот импульс...

Номер патента: 928111

Опубликовано: 15.05.1982

Авторы: Андреев, Ковалев, Кухоненко, Трошин

МПК: F16D 29/00

Метки: сцепления, транспортной, электромагнитом

...величины. Сцепление плавно включается и автомобиль трогается с места,При достижении коленчатым валомдвигателя определенной частоты вращения контакты 12 реле 6 размыкаютсяи на базу транзистора 10 через резис.тор 11 подается отрицательный потенциал. Транзистор отпираетсят.е.его сопротивление резко уменьшается)и ток в обмотку 5 электромагнитаидет по двум параллельным ветвям:через коллекторную цепь транзистораи резистор 7. Причем больший ток идетчерез транзистор (сопротивление цепиобмотки электромагнита уменьшается,а ток в ней увеличивается), Увеличение тока ведет к возрастанию крутящего момента, передаваемого сцеплением. При дальнейшем увеличении открытия дроссельной заслонки (на 80-856 замыкаются контакты выключателя 8, транзистор,...

Номер патента: 928089

Опубликовано: 15.05.1982

Авторы: Андреев, Малишаускас, Маркшайтис, Рагульскис, Шведас, Шутенко

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...на пакеты 4 и 5 электромеханичес.кого преобразователя, работающие по дифференциальной системе, они из-за свойстваобратного пьезоэффекта меняют свои размеры (увеличиваются), таким образом, меняяпри помощи блока управления величинунапряжения, например, увеличивая ее в левом пакете 4, приводят в движение заслонку 6, которая через рычаг 11 и 12 и опоры 13 и 14 повторяет перемещение пьезокерамических пластин с амплитудой, зависящей от соотношения длин рычагов 11 и 12и длины заслонки б, частотные характеристики заслонки определяются пружиной 10и регулируются гайкой 15.При дискретном управлении напряжениеположительной полярности подается на отдельные пьеэокерамические пластины иэпакетов 4,и 5 электромеханического преобразователя, из-за...

Номер патента: 927813

Опубликовано: 15.05.1982

Авторы: Андреев, Верещагин, Мирошниченко, Сигитов

МПК: C08G 63/00

Метки: диэтиленгликольтерефталата, процессом

...и отгоняемого метанола измеряются с помощью датчиков б и 7 и сравниваются всхеме 8 сравнения, выход которойподключен к элементу 9 "И". Технологическая схема процесса включает всебя пЕреэтерификатор 10 с насадочной колонной 11, температура в верхней части которой измеряется датчиком 12, сборники 13 и 14 соответственно метанола и этиленгликоля ихолодильник 15.Схема 8 сравнения может выдаватьсигнал "0", если скорость изменениярасхода метанола, подаваемого в колонну и измеряемая датчиком б, меньше скорости изменения расхода отгоняемого метанола, измеряемой датчиком 7. Как только сигнал с датчика ббольше сигнала с датчика 7, на выходе схемы сравнения появляется сигнал "1",1 Блок 3 управления выполняется таким образом, что переключения...

Номер патента: 927283

Опубликовано: 15.05.1982

Авторы: Андреев, Бараев, Владимиров, Шабашев

МПК: B01D 53/18

Метки: абсорбционный, аппарат

...сорбента, штуцер вывода жидкости, штуцер ввода газа установлен в верхней частиаппарата и выполнен в одном корпусесо штуцером вывода газа, крышка снабжена центральным патрубком, соеди"ненным со штуцерами ввода и выводагаза, которые снабжены обратнымиклапанами противоположного действия.Целесообразно снабжать центральный патрубок перегородкой с отверстием и клапаном.На фиг,1 изображен аппарат, раз рез; на фиг.2. - разрез патрубка соштуцером на Фиг,1; на Фиг.3 - сечение А-А на Фиг,2.Аппарат состоит иэ корпуса 1, штуцера для ввода газа 2, штуцера длявывода газа 3, патрубка 4, штуцера для ввода сорбента 5 с распылителем 6, штуцера для вывода сорбента 7. Внутри штуцера ввода газа 2 установлен обратный клапан 8, а внутри штуцера вывода...

Номер патента: 926644

Опубликовано: 07.05.1982

Авторы: Андреев, Томашко, Чепуров

МПК: G06F 3/04

Метки: абонентов, опроса

...реле и с входом второго счетчика, выходы которого соединены с дополнительными входами блока сравнения ответов с эталоном и с входом блока индикации, выход второго генератора импульсов через последовательно соединенные второй контакт второго двухпозиционного переключателя и третий кнопочный выключатель соединен с шиной нулевого потенциала, один из выходов распределителя импульсов соединен через усилитель с блоком индикации и через последовательно соединенные контакты пускового реле и второго кнопочного выключателя с первым входом элемента ИЛИ, выходы индивидуальных пультов абонентов через одноканальные выключатели соединеныс входами блока контроля абонентов.На чертеже представлена функциональная схема предлагаемого устройства.Устройство...

Номер патента: 926564

Опубликовано: 07.05.1982

Авторы: Андреев, Богданов, Борисов, Захаров, Китаев, Соловьев

МПК: G01M 7/08, G01N 3/31

Метки: высокоскоростное, испытаний, копер, растяжение, ротационный

...образца 4, дсредства синхронизации запуска кинокамеры 7 и подачи тяги 5 под боек 2,включающие редуктор 8, быстроходныйвал 9 которого жестко соединен с валом 10 ротора 1, кулачки 11 и 12, ус- зотановленные на тихоходном валу 13 редуктора 8 с возможностью воздействияна выключатели 14 и 15 с угловым смещением один относительно другого,выбранным из условия обеспечения требуемого времени опережения запускакинокамеры 7. Причем кулачок 11 установлен с возможностью воздействия навыключатель 14, входящий в цепь управления запуском кинокамеры 7 а кула 4 вчок 12 - с возможностью воздействияна выключатель 15, входящий в цепьуправления йриводом 6 тяги 5. Крометого, в электрические цепи управлениязапуском кинокамеры 7 и приводом 6тяги 5 входят...

Номер патента: 926441

Опубликовано: 07.05.1982

Авторы: Андреев, Забегалин, Секанов, Черевиков

МПК: F23N 5/24

Метки: процессом, сушки

...Передвигаясьпо барабану в потоке теплоносителяи перемешиваясь с ним сырая масса 3 ьпостепенно высыхает, Количество высушенного материала определяетсядатчиком 11 и датчиком 12 температуры, установленных на выходе сушилки.Высушенный материал из сушильно- щго барабана 1 направляется в смеситель 3, в который также поцают другие кормовые компоненты (добавки) избункеров ч и воду (пар), Образовав"шаяся кормовая смесь требуемой влаж- иности из смесителя 3 направляется впресс 6 для брикетирования. Влажностьготового продукта измеряют датчиком 7, установленным на выходе пресса. 30При отклонении текущих значенийвлажности высушенного материала икормовой смеси от заданных значенийсигналы от устройств 13 и 8 сравне"ния поступают в блок 15...

Номер патента: 926012

Опубликовано: 07.05.1982

Авторы: Андреев, Гойфман, Иванов, Тимофеев

МПК: C14B 15/00

Метки: кож, перфорации, шкур

...меховое сырье. Экономический эффект от внедрения технологии с применением перфорации кожевой ткани овчин на программу 220 тыс. шкур в год составляет 94 866 руб, Экономический эффект не менее 25% от экономической эффективности технологии. Машина для перфорации кож и шкур,содержащая рабочий орган с кулачковымвалом и транспортирующий игольчатыйвал, установленный на раме, о т л и -ч а ю щ а я с я тем, что, с целью повышения качества перфорации кож и шкури производительности, рабочий орган выполнен из отдельных секций, закрепленных на раме, каждая из которых содеркит штангу, ножи и подпружиненную прижимную лапку, установленные на одномконце штанги, рычаг с опорными роликами, один из которых установлен на опорной площадке, а другой...

Номер патента: 925967

Опубликовано: 07.05.1982

Авторы: Андреев, Верещагин, Мирошниченко, Сигитов

МПК: C08G 63/00

Метки: нагрева, переэтерификатора, процессом

...изменение давления в аппарате и изменение температуры нижней части насадочной колонны имеют одну и ту же причину - процесс внутреннего теплообмена в условиях значительного количества газов и паров. Экспериментальные исследования на промышленном оборудовании полностью подтвердили этот вывод. Кроме того, экспериментально было получено, что срабатывание блокировок нагрева аппарата по максимальному давлению в аппарате происходит при определенной, меньшей некоторой( 50 С ) разности температур массы и нижней части насадочной колонныЭто происходит потому что, во-первых, температура массы и всего аппарата задается с самого начала принципиально возрастающей во времени, а во-вторых, скорость роста температуры нижней части колонны относительно...

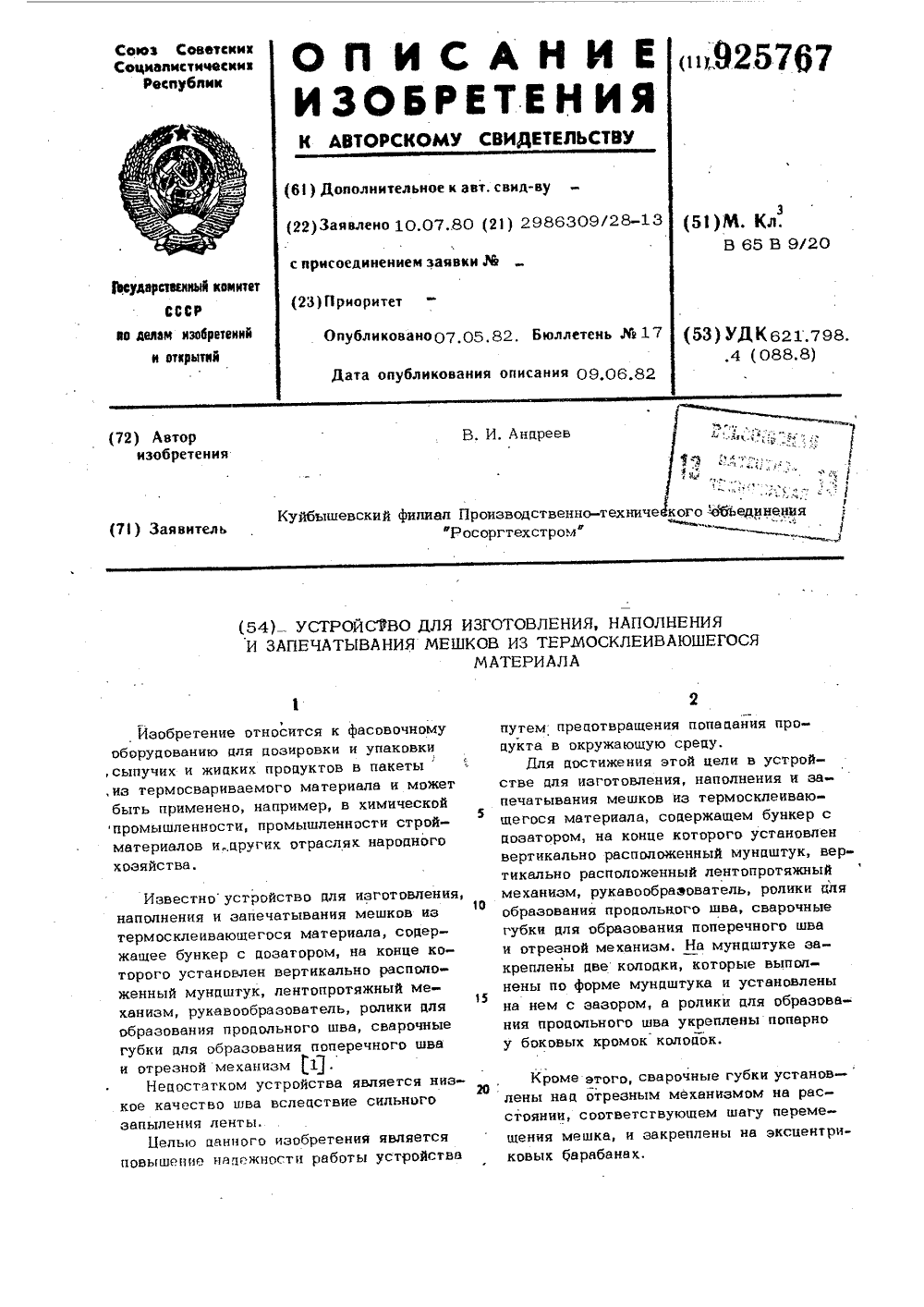

Номер патента: 925767

Опубликовано: 07.05.1982

Автор: Андреев

МПК: B65B 9/20

Метки: запечатывания, мешков, наполнения, термосклеивающегося

...мотор-редуктором 21, которыйнаходится в епиной кинематической связи с направляющими роликами 20, сварочными роликами 12 и 13, сварочнымиэксцентриковыми барабанами 15 и летучими ножницами 17.На фигурах. кинематическая связьупомянутых мехециэмов условно не показака.Поаготовку устройства к работе осуществляют следующим образом (см,фиг. 1), ЕЗ расхоаный бункер 1 загружаютпродукт, не бобиноаержатели 18 насаживают бобины 22, а концы лент черезнаправляющие ролики 20 заправляют взазор, образованный формообразующимиколонками 11 и эллиптической частьюмуппптука 7 (см. фиг, 2), и протягивают 55их через сварочные ролики 12 и 13 и.еарочные экспентриковые барабаны 16,результате в поз. 23 получают исходную емкость, в которую засыпают...

Номер патента: 925399

Опубликовано: 07.05.1982

Авторы: Андреев, Елсуков

МПК: B04B 1/06

Метки: жидкости, центрифуга

...входного ряда 8 и последующихдополнительных рядов 9, 10 радиальныхлопаток до центрального ряда лопаток 7совпадает с направлением вращения ротопя Йптгииня чгля няклйня лопяток вхолного ряда 8 составляет а 1=45. Жидкость движется снизу вверх внутри ротора вдоль лопаток вставки 6. По мере продвижения жидкости от нижней стенки ротора вверх к середине ротора скорость вращения жидкости постепенно приближается к скорости вращения ротора. В соответствии с этим характером продвижения потока жидкости углы наклона лопаток а уменьшаются (а 1)аг)а,) и соответственно равны, например, 45, 30 и 15 для двигателей внутреннего сгорания с вязкостью жидкости= 4 20 сантистокс. Таким образом, угол наклона каждого последующего ряда лопаток,...

Номер патента: 924818

Опубликовано: 30.04.1982

Авторы: Андреев, Босинзон, Кондриков

МПК: H02P 13/24

Метки: выпрямителем, реверсивным

...реверсивным выпрямителем, 20Устройство содержит клеммы дляподключения встречно-параллельно с оединенных вентнльных ". выпрямителей 1и 2, параллельно которым подсоединеныклеммы для подключения нагрузки 3,18 4ментов и возможно применение трансформатора с Ш-.образным сердечником, что обеспечивает повышение надежности при реализации режима реверса,формула изобретения Устройство для управления реверсивным выпрямителем, содержащее трансформатор, выходная обмотка которого цодсоединена к блоку включения, резистор, клеммы для подключения встречно-параллельно включенных вентилей, параллельно которым подсоединены клеммы для подключения нагрузки, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности, оно снабжено конденсатором, один...

Номер патента: 924756

Опубликовано: 30.04.1982

Авторы: Андреев, Бохонко, Давымука, Дзисяк, Калынюк, Корытный, Мелихов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...погрешностиусилителей 1 в 3; 1 , 1 - напряжения погрешности 3ключей 5 и 7,При размыкании ключей 5 и 7 и за-. мыкании ключа 6 устройство переходит из режима выборки в режим хранения. В момент переключения ключей 5-7 нап" ряжение на конденсаторе 4 будет равно Оса: 01 х . 1. Ь - Рох1 ф Я-Е, -Еь - Ке(а), где Оц - мгновенное значение входнохсь го напряжения в момент переключения ключей; а 1 - изменение напряжения на конденсаторе 4, вызванное прохождением части управляющего сигнала через ключ 7 Зто напряжение сохраняется на конденсаторе 4 в пределах допустимой точности некоторое время, определяемое токами утечки, входными токами и сопротивлениями усилителей 2 и 3 В течение этого времени входное напряжение усилителя 3 можно считать...

Номер патента: 924648

Опубликовано: 30.04.1982

Авторы: Андреев, Заруба, Панчук, Трущенков

МПК: G01S 7/40

Метки: смещения, частоты, электронного

...которого соединены 1 О с соответствующими входами дискретнога Фазовращателя 7. Управляющиевходы коммутаторов 5 соединены ссоответствующими выходами регистракода управления. Сигнальный вход и, и выход дискретного фазовращателяявляются сигнальным входом и выходом устройства соответственно, Входрегистра кода управления являешьсяуправляющим .входом устройства,Устройство работает следующимобразом. Г =2 1" ф 331ф 43 тора,1 тактовых импульсов соединенс входом счетчика 2 тактовых импульИмпульсы тактового генератора (эпюра 8), следующие с частотой Р воздействуя на вход счетчика тактовых импульсов, создают на выходах последнего импульсные напряжения с кратными частотами следования (для 1 = 1-3 см эпюры 9-11) где 1 = 1, 2 И - номер...

Номер патента: 924514

Опубликовано: 30.04.1982

Авторы: Андреев, Изотов

МПК: G01F 1/12

Метки: расходомер, тахометрический

...элемент 7, предохраняющий шар от выпадания при монта" 16не и транспортировке, и узел 8 съемасигнала. Обтекатели 2 и 3 соответственно с каналами 9 и 10 образуютс корпусом кольцевые каналы 11 и 12,а торцовые поверхности - радиальную 15щель 13, сообщающуюся с каналом 10.В.радиальной щели (в плоскости вращения шара ) установлен рассекатель 14потока, выполненный в виде кольцас поперечным сечением клиновидной Иформы.Расходомер работает следующимобразом.Поток рабочей среды (жидкость илигаз), проходя входное закруцивающееустройство 4, закручивается и поступает в кольцевой канал 11, сообщающийся со щелью 13, образованной торцовыми поверхностями А и Б обтекателей 2 и 3. Закрученчый поток обеспе- ЗОцивает в кольцевой радиалЬной щеливращение шара...

Номер патента: 843485

Опубликовано: 23.04.1982

Авторы: Андреев, Венгловский, Сенцов, Уваров

МПК: E21D 21/00

Метки: выработок, горных, крепь, штанговая

...направляющие ребра 3. Диаметр опцсаннсй через концы ребер окружности на- 2 мм больше диаметра шнура, В подготовленном к установке анкера торцы закрыты пробками 4, через которые протянута нить 5 детонцрующего шнура ДША, а полссть трубы заполнена водой, Продольные направляющие ребра 3 служат для центрирования трубы в шпуре.Крепь устанавливают следующим образом.После ввода анкера 1 в шпур ребра 3 на 25 втулках 2 сминаются, центрируя и удерживая трубу в шпуре перед взрывом. После взрыва нити 5 детонирующего шнура труба развальцовывается с образованием между в 1 улками поперечных складок (гофр) . Гоф ры расклинивают концы ьтулок в шпуре,8434 а 5 10 15 ГаГараур оаг. г оставнтель Л Техред Л, Берез к уклииа ек 1 ор Е, Хмелева сдактор...

Номер патента: 922715

Опубликовано: 23.04.1982

Авторы: Андреев, Белов, Беляков, Борисов, Волков, Иванов, Поротов, Таушканов

МПК: G06F 3/04

Метки: ввода, информации

...входамиустройства.На чертеже представлена структурная схема устройства,Устройство содержит регистр 1,триггеры 2 регистра, первую группу 3элементов ИЛИ, вторую .группу 4 элементов ИЛИ, первую группу 5 элемен"тов И, вторую группу б элементов И,третью группу 7 элементов И, первыйтриггер 8, второй триггер 9, первыйэлемент И 10, второй элемент И 11,одни входы 12 устройства, другие входы 13 устройства, третий триггер 14,первый элемент ИЛИ 15, второй элемент ИЛИ 16, генератор 17 импульсови третий элемент ИЛИ 18,Устройство работает следующим образом.В исходном состоянии триггеры 2регистра 1 и второй триггер 9 находятся в произвольном состоянии, атриггеры 8 и 14 - в нулевом состоянии. При этом элементы И 10 и 11 закрыты нулевым сигналом с...

Номер патента: 922669

Опубликовано: 23.04.1982

Авторы: Андреев, Белянчиков

МПК: G01R 33/12

Метки: импульсной, магнитной, магнитных, проницаемости, сердечников

...и задается управлякщими сигналамивырабатываемыми в блоке управления 18. В. течение первого такта замкнут ключ 10, а ключ 11 разомкнут. С выхода интегратора 7 импульсы через элемент 8 гальванической связи поступают на вход второго интегратора 9, который суммирует вольтсекундные площади с 1 однополярных импульсов на выходе первого интегратора.7. Элемент 8 гальванической связи между выходом интегратора 7 и входом интегратора 9 служит для компенсации напряжения покоя на выходе интегратора 7, определяющего положение его рабочей точки, Он представляет собой источник пос-. тоянного тока, полюсы которого включены в разрыв между выходом интегратора 7 и входом интегратора 9. Элемент 8 может быть выполнен регулируемым для установки нуля...

Номер патента: 922634

Опубликовано: 23.04.1982

Авторы: Андреев, Гашимов, Мамедов, Нариманбеков, Рейш, Сафаров

МПК: G01N 33/48

Метки: коллагенсодержащих, расщепления, тканей

...тщеплением коротких пепбину процесса протеолиза стоящ дения торых а саствиРаколл зате ельн О П И С А Н И Е (в 922634ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ92634 Составитель С. МихалеваРедактор А, КозоризТехред С. Мигунова Корректор " Пожо Заказ 2572/58 Тираж 883 Подрисное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 4(-35, Раушская наб., д. 4/5Филиал ППП "Патент"г. Ужгород ул.Проектная,контролируют проведением ИК-спектра)ьного анализа надосадочной жидкости и по характеристическим полосампоглощения пептидов в интервалах1400 см , 1600 см "и 2800 см " судято степени ферментативного расщеплениятканей.П р и м е р 1. Протеолиз коммерческого коллагена осуществляют приусловиях; температура...

Номер патента: 922622

Опубликовано: 23.04.1982

Автор: Андреев

МПК: G01N 29/04

Метки: искатель, раздельно-совмещенный, ультразвуковой

...численных акустических линз с радиуса- лагаемого ультразвукового раздельноми вогнутости последовательно увеличива- совмещенного искателя. ющимися к внутренней секции 23 Схема соцержит корпус 1, располо"аНецостатком этих искателей является женные в нем концентрично излучающий низкая чувствительность за счет несоб- пьезоэлемент 2 передающей части, усталюдения равенства рабочих поверхностей новленный на согласующий элемент 3, излучения и приема на границе между приемный пьезоэлемент 4 приемной чвс2Ф ормула изобретения 3 92262 ти, размещенный на сферической поверхностисогласующего элемента 5, демпфер 6 и акустический экран 7.Искатель работает следующим образом. 5Электрическим импульсом возбуждают излучающий пьезоэлемент 2, который...

Номер патента: 922317

Опубликовано: 23.04.1982

Авторы: Андреев, Бобриков, Максимов, Мирзоев, Сидора, Смехов, Шварц

МПК: F04C 2/16

Метки: разгрузочное, роторной

...и. 1, о т л ич а ю щ е е с я тем, что буртывтулок образуют с опорами камеры переменного объема и к ним подключен. источник управляющей среды.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР" 495441, кл, Г 04 С 18/16, 1974,2. Авторское свидетельство СССРМ 525804, кл. Г 04 С 29/00, 1974. 3 922Разгрузочное устройство роторной машины содержит разгрузочные втулки 1 и 2 с торцовыми буртами 3, установленные концентрично цапфам 4 и 5 роторов 6 и 7 между опорами 8 и образующие с роторами 6 и 7 разгрузочные полости 9 и 10 высокого и низкого давления, имеющие разный объем. Разгрузочные втулки 1 и 2 снабжены криволинейными пазами 11 с расположенными в них направляющими штифтами 12 и 13, закрепленными на цапфах...

Номер патента: 922263

Опубликовано: 23.04.1982

Авторы: Андреев, Костин, Кукушкин

МПК: E21B 7/08

Метки: бурения, направленного, снаряд

...перемещения золотников служат штифты 26 и 27. Верхние и нижние телескопические части корпусов закрыты наружными фланцами 28 и 29 и внутренними фланцами 30 и 31. Телескопические части корпуса от взаимного поворота фиксируются шпонкой.Снаряд работает следующим образом.После спуска и ориентирования снаряда в скважине приводится в действие промывочный насос. Жидкость, проходящая через снаряд, частично поступает в эластичные распорные камеры 6 (фиг 5 и 6) и 7 (фиг.5 и 6) по каналам полого вала 9 и 1 О, совмещенным с отверстиями золотниковых втулок 20 и 2 1 и центральными каналами 2 и 3 корпуса, после чего камеры расширяются и заклинивают снаряд между стенками скважины, После закрепления снаряда начинается процесс бурения. При...

Номер патента: 922094

Опубликовано: 23.04.1982

Авторы: Андреев, Бугрим, Цибенко

МПК: C04B 15/00

Метки: бетонная, смесь

...цель достигается темчто бетонная смесь, преимущественнодля устройства полов, включающая пор. тландцемент и мраморную крошку, до 24-27 65-70 Северныйполнительно содержит асбестовую мелочь при следующем соотношении компонентов, вес,3:ПортландцементМраморная крошкаАсбестовая мелочь 4-8При приготовлении бетонной смесидобавляют воду до получения осадкаконуса 4.см.Готовят бетонную смесь, содержа 1 Ощую портландцемент, мраморную крошку асбестовую мелочь. СмеСь перемешивают 2-3 мин, затворяют водой.Составы бетонных смесей приведеныв таблице,15Бетонная смесь рекомендуется киспользованию при устройстве полов,перекрытий, фундаментов и других сооруженийк которым предъявляютсятребования по исключению образования искр при ударе и трении металли.ческих...

Номер патента: 921941

Опубликовано: 23.04.1982

Авторы: Андреев, Жилин, Киселев, Княжин, Королев, Котов, Ланев, Строганов

МПК: B63B 7/00

Метки: катамаран, разборный, туристический

...диаметраотверстия просверлены по ее длине.Наличие горизонтальной плоскостиусеченной поверхности в верхней части цилиндрических чехлов поплавков 1позволяет увеличить их диаметр, сохранив при этом расстояние от гребцадо зеркала воды (это расстояние недолжно превышать 55-60 см; увеличить 55грузоподъемность катамарана, снизивглубину погружения и тем самым улучшить его проходимость по мелководью и маневренность; снизить вес катамарана, исключив нерабочий объем; а также улучшить обитаемость катамарана расположением гребцов непосредственно на поплавках 1 и тем самым снизить физические затраты гребцов на разворот катамарана в потоке и на его поступательное движение.Наличие двух балок 3 на каждом поплавке 1 увеличивает прочность катамарана, а...

Номер патента: 921598

Опубликовано: 23.04.1982

Авторы: Акулич, Андреев, Баннов, Борисов, Демидкин, Измоденов, Кашичкин, Логай, Тонников, Чукардин, Юров, Ясуд

МПК: B01D 46/24

Метки: газов, фильтр

...10 выполнена также газонепроницаемой. Импульсная камера 15 расположена в камере 5 очищенного газа и сбору" дована кольцевыми соплами 16.Бункер 17 для сбора пыли изолирован от коллектора 7 очищенного газа уплотнениями 18 и снабжен пылевым затвором 19,Камера 5 очищенного газа снабже" на трубопроводом 20 с запорным эле" ментом 21, соединяющим ее верхнюю часть с коллектором 7 очищенного газа.фильтр также оснащен монтажным люком - крышкой 22..Фильтр работает следующим образомЗапыленный поток газа через коллектор 4 поступает в камеру 3 за 1 З го гз эо зз пыленного газа, откуда через верхнюю газонепроницаемую часть 13 Фильтруюцих элементов 1 О попадзет внутрь последних, при этом болеекрупные частицы пыли под действиемгравитационных сил...
