Андреев

Номер патента: 1049312

Опубликовано: 23.10.1983

Авторы: Абрамов, Андреев, Баженевских, Бондаренко, Давыдов, Коломийченко, Новиков, Отвечалин, Старостин, Удалова

МПК: B61G 5/06

Метки: автосоединителем, автосцепки, воздухопроводов, переходный, рукава, соединения, тормозного, узел, унифицированной

...головку, связанную с патрубком, н смонтированную на корпусе указанного звтосоединителя, соединительная головка снабжена цил: ндрической втулкой, которая установлена внутри обоймы, жестко связанной с патрубком, причем втулка смонтирована в обойме с возможностью поворота и зафиксирована от продольных перемещений относительно обоймы.На фиг. 1 показана схема соединения тормозных магистралей вагона с автосоединителем и без него; на фиг, 2 - вид А на фиг. 1 (автосоединитель с переходным узлом).Переходный узел состоит из соединительной головки 1, которая неразъемно соеди- З 5 иена с втулкой 2, установленной внутри обоймы 3, жестко связанной с патрубком 4 автосоединителя 5. Втулка 2 и обойма 3 имеют кольцевые пазы 6 и 7, в которые...

Номер патента: 1049212

Опубликовано: 23.10.1983

Авторы: Андреев, Букаров, Гриценко, Клещев, Корнеев

МПК: B23K 9/06

Метки: возбуждения, газов, дуги, дуговой, защитных, сварке, среде, точечной

...парамет- время подъема С 1, а на втором этапе -Огрры процесса сварки; рабочую длину скорость Чпе,и время С (Фиг.5), ..дуги У , рабочий ток аиряжение В научал второго этапа включаютпер,дуги 00, ток дежурной дуги 1 да, нре Рабрчий ток сварки р, далее электмя установления кназистационарных род выдерживают в предельном положеразмеров активного пятна дуга на из- г"ии в течение времени С = (1 5 делии с давление защитной атмо-. С 2,0)С 2 и опускают его н рабочее по)сферы газа Ргаза , скорость отрыва элект ложение до расстояния ср между.электРода на пеРвогл этапе Чрг и дР. Родом 1 и иэделием 2 (фиг. 4). ПРиЗатем определяют предельную дли- этом опускание электрода 1 и оизну дуги 1 п, из эмпирической зависимосР д роизОС- ВОДЯТ сО...

Номер патента: 1048485

Опубликовано: 15.10.1983

Авторы: Андреев, Данилов, Калынюк, Мелихов, Полонников, Шандро

МПК: G06G 7/12

Метки: операционный, усилитель

...поступает на инвертирующийвход дифференциального усилителя 1,и низкочастотную составляющую, поступающую после преобразования при помо-щи модулятора 6 через входной разделительныи конденсатор 8 на усим30литель переменного тока 5. Усилен-ный сигнал поступает через выходнойразделительный конденсатор 9 на демодулятор , который производит об-ратное преобразование. Усиленная та" . ким образом и восстановленная вторымфильтром нижних частот 4 низкочастот":ная составляющая входного сигнЪлапоступает на неинвертирующий входдифференциального усилителя, в ко-. 40тором суммируется с высокочастотной составляющей усиливается и поступает на выход устройства. Таким образом, выходной сигнал Оы представляет собой усиленный сигнал,.поступающий на вход...

Номер патента: 1047772

Опубликовано: 15.10.1983

Авторы: Андреев, Докучаев, Кузьмичев

МПК: B63B 21/26

Метки: конструкция, морская, подводная

...твердых пород морского дна,Известны якорные устройства, содержащие насос, устанрвленный на платформе и обеспечивающий подачу псевдосжиженного материала (грунта) из зоны подякорем в зону над ним 1 1,Недостатком таких устройств является их неработоспособность при наличии 10твердых пород дна в месте постановкиякоря.Известно также устройство, содержашее выполненные на дне рейда углубления, заполняемые мягкими породами грунта или отверждаюшим веществом 1.21,Однако данная конструкция обеспечивает только однократное использованиеуглубления для заякоривания и можетприменяться лишь при мягких грунтах 20иа дне рейда.Целью изобретения является обеспечение многократного использования по всейширине:рейда обычных судовых якорейпри твердых...

Номер патента: 1047633

Опубликовано: 15.10.1983

Авторы: Андреев, Солод, Черкасов

МПК: B23K 9/08

Метки: дуговой, металлов

...различных габаритов дают воэможностьпроизводить плазменную закалку внутренних поверхностей изделий диаметром не менее 65 мм.Напряженность магнитного потока,создаваемого электромагнитом и воздействующего на анодное пятно дугив зоне над иэделием, изменяется поЗ 5 высоте в зоне над иэделием по закону, близкому к экспоненциальному,вследствие чего величина ее в районекатодной зоны чрезвычайно мала, т.е.магнитное поле практически не воздей 40 ствует на столб дуги в катоднойзоне, что повышает устойчивость.столба дуги,При использовании предлагаемогоспособа колебания анодного пятна дуги практически не передаются накатодную зону и столб дуги в районекатодной зоны остается неподвижным,что также повышает срок службы катода и позволяет расширить...

Номер патента: 1047497

Опубликовано: 15.10.1983

Авторы: Андреев, Аюпов, Гриценко, Московский, Сазонова, Шевцов

МПК: B01D 41/00

Метки: промывки, фильтров

...н виде эжекторов навсасывающем и подающем трубопроводах которых установлены обратныеклапаны,торов имеют не менее трех отверстий.4. Устройство по п,1, о т л и ч а ю щ е е с я тем, что, с целью автоматизации процессапромывки, гидроаккумулятор снабжен сигнализаторами, взаимодействующими с разделитель,ныл элементом и запорным органом,Сопла эжекторон содержат неменее трех отверстий.Устройство снабжено фильтромочистки промывочной жидкости, установленным на подающем трубопроводе,Гидроаккумулятор снабжен сигнализаторами, взаимодействующими с разделительным элементом и с запорныморганом,На фиг. 1 приведено устройстводля промывки фильтров; на фиг.2конструкция эжектора.Устройство состоит из моечнойкамеры 1 с промыночной жидкостьюи размещенными в...

Номер патента: 980509

Опубликовано: 07.10.1983

Авторы: Андреев, Елфимов, Кременчугский, Пустовалов

МПК: G01J 1/04

Метки: диаметра, излучения, лазерного, пучка

...Кроме того, процесс измерения диаметра пучка может быть полностью автоматизирован,На фиг, 1 изображена функциональнаясхема устройства; на Фиг. 2 - сигнална выходе регистрирунхцего устройства, вчастности на Входе анализатора импульсов,Устройство для измерения диаметрапучка лазера непрерывного действия содержит подвижную прямоугольную диафрагму 1, механизм перемещения диаФрагмы2, приемник излучения в виде плоскопаралледьной пироэлектрической пластины 3,на одну сторону которой нане:ен сплошнойэлектрод 4. покрытый поглогигелем 5,а на противоположную сторону - электрод6 с прямоугольной перфорацией, и предварительный усилитель 7, выход которогосоединен с аналиэатооом импульсов 8.Устройство работает следующим образом.Часть падающего...

Номер патента: 1046930

Опубликовано: 07.10.1983

Авторы: Андреев, Жегалин, Новиков, Федонин

МПК: H03K 13/20

Метки: времени, интегрирующий, интервал

...13, второгоусилителя. 14 постоянного тока и второго конденсатора 15, выходную клемму 16, с,которой через второй резистор 17 и шестой ключ 18 соединен вход первого повторителя напряжения, второй управляемый интегратор 19,на основе пятого 20 и четвертого 21ключа, второго повторителя 22 напряжения, третьего усилителя 23 постоянного тока .и третьего конденсатора 24, вход второго повторителя напряжения также соединен с входнойклеммой через третий резистор 25 и третий ключ 26, первый 27 и второй 28 элементы ИЛЙ, соединенные выходами с управляющими входами второго и четвертого ключей соответственно,третий элемент ИЛИ 29, генератор импульсов синхронизируется через сетевую клемму 30 импульсами, формируемыми от переменного напряжения...

Номер патента: 1046782

Опубликовано: 07.10.1983

Авторы: Андреев, Шмаков

МПК: H01F 19/04

Метки: трансформатор

...уложены на магнитопроводе с промежутками, равными 1/8 длины магнитопровода, первые две части первой вторичной обмотки уложены совместно с третьей и четвертой частями первой первичной полуобмотки, а третья и четвертая части той же обмотки уложены совместно с первой и второй частями первичной подуобмотки, все части второй вторичной обмотки уложены совместно с соответственными частями второй первичной поцуобмотки.На фиг. 3. изображена принципиальная электрическая схема предлагаемого трансфг рматора; на фиг. 2 - упрощенное изоб ражение трансформатора. Трансформатор имеет первичную обмотку, содержащую две полуобмотки 1 и 2(фиг. 1), соединенные последовательно и согласно, точка соединения которых имеет постоянный потенциал относительно...

Номер патента: 1046639

Опубликовано: 07.10.1983

Авторы: Аксенов, Андреев, Каунин, Россинский, Федоров, Юкович

МПК: G01M 7/00

Метки: высокого, высокотемпературных, давления, испытания, корпусов, фрагментов

...7, установленные на подвижных рамах 8. На металлических листах 7, выполненных из материала лайнера высокотемпературного хор пуса высокого давления, с внутренней стороны на анкерах 9 установлеи 26, После того как в корпусе 1создано требуемое разряжение и прекратились газовыделения из теплоизоляции 2 корпуса 1 и теплоизоляции о10 металлических листов 7 включаетсянасос 19 подачи гелия, который изгелиевой рампы 18, снабженной редуктором 20, подает гелий в полостькорпуса 1. Затем включаются нагреватели 3, и фрагмент высокотемпературного корпуса высокого давления проходит .ресурсные испытания в условиях,максимально приближенных к реальным.С целью исключения напряжений в нагревателе от температурного удлинения15 нагреватели 3 закреплены в...

Номер патента: 1045040

Опубликовано: 30.09.1983

Авторы: Андреев, Воловик, Медведев

МПК: G01M 7/00

Метки: горизонтальный, испытаний, стенд, ударных

...установлен на подвесе с 35воэможностью отсоединения от.него присоударенин груза с формирователем удар-ного импульса. Кроме того, подвес маятника выпол О нен с конусным въступом, а груз мантии. ка имеет гнездо с обратной конусностью для насадки груза на выступ подвеса,Благодаря тому, что груз маятника свободно насажен на подвес, после удара 45 груз слетает с подвеса и падает в уловитель. Таким образом предотврвщаются повторные удары маятника в платформу,2На фиг, 1 изображен предлагаемыйстенд, на фиг. 2 - узел на фиг, 1,Стенд содержит раму 1, подвешеннукк ней платформу 2 для установки испытуемого изделия 3, закрепленный на платформе 2 формирователь 4 ударного импульса, вьпопненный в виде набора металлических и резиновых пластин, и...

Номер патента: 1045027

Опубликовано: 30.09.1983

Авторы: Андреев, Золотарев, Сажин

МПК: G01L 19/00

Метки: давления, пневмопереключающее

...связан с входомзапуска электроннсго блока управления, а третий, через второй электронный ключ - с вь.ходом генератораимпульсов, выход трехвходоВого элемента И соединен с входом счетчикачерез ждущий мультивибратор с за.Грещающими входами электронных клю.ей а выходы счетчика соединень свходами усилителя мощности,Период следования импульсов генератора пренебрежимо мал в сравнении с временем срабатывания распределителя давления с электромагнитнымприводом и реле, длительность выХОДНОГО ИМПУ.ПЬСа ЖДУЩЕГО МУЛЬтиВиОратора равна или больше времени срабатывания распределителя давленияс электромагнитным приводом и реле,а время задержки линии задержки равно ипи меньше времени регистрации.3Золотниковый распределитель 4 дазленив с электронагнитным...

Номер патента: 1044718

Опубликовано: 30.09.1983

Авторы: Андреев, Красников, Лещенко, Чаплинский, Шутман, Шухман

МПК: E01C 19/48

Метки: бетонных, дорожных, покрытий, смесей, укладки

...ее работы с остальными устройствами, образующими дорожно-строительный комплект, требуетсяна всех операциях применение автоматических следящих систем управпенийНаиболее близкой по техническойсущности к предлагаемой является машина для укладки дорожных покрытий иэбетонных смесей, содержащая опертуюпосредством гидроцилиндров на гусеничФные тележки телескопическую несущуюраму, на которой, последовательно походу движения смонтированы двухсекционная шнек-фреза с распределительнымотвалом, глубинные вибраторы, виброплита, подвижный в поперечном направлениизаглаживающий и плавающий брусья,гидропривод рабочих органов, силоваяустановка, и соединенную с несущей рамой посредством шарнира одноосную тележку с приемным приспособлением 2 .Недостатком...

Номер патента: 1044330

Опубликовано: 30.09.1983

Авторы: Андреев, Евсеев

МПК: B02C 25/00

Метки: агрегатом, измельчительным, классификатором, механическим

...и крупности песков, подключенные к одним входам блока управления, 60 первый, второй и третий выходы которого соединенны соответственно с исполнительными органами подачи воды в мельницу, воды в разгрузку мельницы и исходной руды в мельницу, сиаб-, 65 жено исполнительным органом подачиизмельчающей среды, а также датчиками измельчаемости исходной руды, гранулометрического состава исходной руды, геолого-минералогических характеристик исходной руды, веса мельницывместе с заполняющими ее рудой и иэмельчающей средой, энергетического параметра двигателя мельницы, циркули,рующей нагрузки классификатора, плотности пульпы в сливе классификатора,плотности пульпы в разгрузке мельницы, объемного расхода. пульпы в сливе классификатора, расхода...

Номер патента: 1044312

Опубликовано: 30.09.1983

Авторы: Андреев, Золотарев

МПК: B01D 41/00

Метки: регенерации, фильтров

...осуществляютструей растворителя при давлении неболее 12 ати при одновременном вращении фильтра вокруг своей оси соскоростью 1-1,5 об/мин, а промывкумоющей жидкости и последующую сушкуосуществляют при вращении 3000 об/минс однвоременной подачей моющей жидкости и затем воздуха во внутренние35полости Фильтра под давлением 1,52 ати при этом в качестве моющейжидкости используют светлые нефтепродукты и время .промывки его со"ставляет 2-3 мин, а в качестве раст 40.ворителя используют эмульсию светлыхнефтепродуктов с водЬй при 90-95 С.П р и м е р 1. Производят регенерацию фильтров, снятых с локомотива, Фильтры сначала промывают снаружи струей водомасляной эмульсиинагретой до 90 С под давлением 10 атипри этом их вращают со скоростьюоб/мин,...

Номер патента: 1043742

Опубликовано: 23.09.1983

Авторы: Андреев, Беляков

МПК: G11C 11/00

Метки: двухуровневое, запоминающее, оперативное

...вторые входи элементов И третьейгруппы. объединены и являются первымуправляющим входом блока, вторым итретьим управляюшиьщ входами которогоявляются соответственно объединенные 5 ртретьи входы элементов И пятой группи и объединенные вторые входй элеМЕнтов И четвертой группы, выход элемента ИЛИ является управляющим выходом блока и подключен к входу элемвита И-НЕ, выход которого соединенс вторыми входами элементов И второйгруппы, выход каждого из которыхежключен к входу вычитания соответстзующего счетчика сигналов, входсложения которого соединен с выходом фОсоответствующего из элементов И тре-,тьей группы, а выход - с входами со-, .Ответствующих элемента ИЛИ первойГруппы и элемента И-НЕ группы, выходюторого подключен к третьему входу 65...

Номер патента: 1043096

Опубликовано: 23.09.1983

Авторы: Андреев, Ильченко, Клименко, Мошкарев, Панкрашкин, Ряхин, Тотолин

МПК: B66C 5/10

Метки: грузоподъемного, крана, опорная, рама

...нагрузки по периметру базового элемента.Поставленная цель достигается тем, чтоопорная рама грузоподъемного крана, содержащая перекрестные балки, связанныес базовым элементом опорно-поворотногоустройства, снабжена цилиндрической трубой и листом, а базовый элемент опорноповоротного устройства выполнен в видеусеченного обращенного меньшим основанием вниз конуса, на верхнем основании которого расположен упомянутый лист, с которым связана одним из торцов цилиндрическая труба, установленная в конусе исвязанная другим торцом с его меньшимоснованием.При этом перекрестные балки жесткосвязаны с цилиндрической трубой.На фиг, 1 представлена опорная рамагрузоподъемного крана, вид в плане; нафиг. 2 - разрез А - А на фиг. 1,Опорная рама содержит...

Номер патента: 1042882

Опубликовано: 23.09.1983

Авторы: Андреев, Кац, Розанов, Чивиксин

МПК: B22D 27/04

Метки: кристаллизацией, литья, направленной

...перемещения относительно нагревателя в вертикальном направлении, теплоизолирующий нижнюю часть литейной формы экран 3, выполненный многослойным, стопорное кольцо 4 для его фиксации, цилиндрическую подставку 5, выполненную из огнеупорного материала, имеющую возможность перемещения в вертикальном направлении относительно нагревателя и снабженную двумя кольцевыми выступами 6 и 7 для размещения в пазу между ними литейной формы 8 и теплоизолирующего экрана 9 из волокнистого материала. В нижней части боковой поверхности подставки 5 имеются отверстия 10 для подвески съемных грузов 11, предназначенных для предотвращения всплытия формы 8 при заливке ее металлом в случае использования формы без дна. В ниж3нем торце подставки 5 выполнены пазы 12,в...

Номер патента: 1042701

Опубликовано: 23.09.1983

Авторы: Андреев, Арутюнов, Белова, Брикенштейн, Герасина, Голубев, Дьячковский, Ениколопян, Заворотов, Матковский, Мельников, Пятилетов, Ходаковская, Черных

МПК: B01J 31/38

Метки: альфа, высшие, катализатор, олефины, олигомеризации, этилена

...Варья- ,высить его производительность (выход аль-.рование температуры, концентрации ХгХ 4 и фа-олефинов возрастает до 20 - 30 кг на мольного соотношения А 1/Ег в катализаторе 1 г циркония в катализаторе при времени:.позволяет в широких пределах регулировать , пребывания 1,5 - 2,0 ч) и соответствии с.; фракционный состав продуктов олигомери.этим в 3 - 5 раз снкзить расход циркония зации за счет компеисацноино-сбалаисиро- (0,03 - 0,05 г на. 1 кг высших альфа-оле.ванного изменения выхода фракций С 4 - С Финов)и Сза - Сзо. При этом выход альфа-олефи- : 4нов Со - Сю изменяется в пределах. 25 - Осуществление олигомеризации на пред вес.%, лагаемом катализаторе, кроме того, поз.Изучение олигомеризации этилена на:воляет улучшить энерге 1...

Номер патента: 1042175

Опубликовано: 15.09.1983

Авторы: Андреев, Островский, Рыжевский, Фролов

МПК: H03K 13/20

Метки: времени, интервал

...к выходу генератора тактовых импульсов, выход триггера соединен с входом устройства сброса и управляющим входом переключателя, выход устройства сброса соединен с входом сброс второго интегратора, входы коммутатора соединены с выходами источника образцового напряжения, а выход соединен с входом переключателя, управляющие входы коммутатора подсоединены к выходу генератора тактовых импульсов и к выходу анализатора знака, вход которого соединен с выходом первого интегратора 1.1Недостатком устройства является низкая точность преобразования.,Цель изобретения - повышение точности преобразования.Поставленная цель достигается тем, что в преобразователь напряжения в интервал времени, содержащий . два интегратора, устройство сравнения,...

Номер патента: 1042156

Опубликовано: 15.09.1983

Авторы: Андреев, Дзисяк, Калынюк, Мелихов

МПК: H03F 3/26

Метки: двухтактный, мощности, усилитель

...- с базой дополнительного транзистора, включенного по схе ме с общим эмиттером, при этом вход ной и дополнительный транзисторы одного плеча и выходной транзистор другого плеча имеют одинаковый тип проводимости, в каждом плече коллектор дополнительного транзистора соединен 69 с эмиттером входного транзистора, в токозадающую цепь включен нелинейный элемент, а в эмиттерную цепь дрполнительного транзистора включен .резистор.65 На чертеже представлена принципиальная электрическая схема двухтакт-ного усилителя мощности,Двухтактный усилитель мощностисодержит в каждом плече входной транзистор 1, выходной транзистор 2, дополнительный транзистор 3, токоэадающую цепь 4 (на резисторе и диоде), а .также резисторы 5 и б и источник...

Номер патента: 1041552

Опубликовано: 15.09.1983

Авторы: Андреев, Городницкий, Каранатов, Ляшенко, Опенов

МПК: C08L 9/06

Метки: смесь, эбонитовая

...при следующем соотношении нических изделий .:. компонентов, мас. ч: ,. (83) 878.7 (088.8) Бутадиен (метил)-сти- (86) 1. Авторское свадетепьство СССР ропьный каучук, 100 Ж 489759, кл. С 08 Ь 9/06 1974 Сера - 40 482. Телноногический регламент. Ускоритель вулканиэаТР 10-242, Саратов, Саратовский завод: пииРТИ, 1979 (прототип). Пластификатор : (84) (87) ЭБОНИТОВАЯ СМЕСЬ, вклк . Эбонитовай пьцп 1 чакяпая дненовый каучук, серу, ускоритель Нефегщноеый анзмпирен 2 2,5 15 20 30-140 0 с1041882 о оо Ф юа. о 1 о .о сщо 3.оф 4 о сЧ оо о,се1 1й, .;О 1сО. Й со сф о" о о 1 О О щсО н сОт со сОГ. :о" . сч о о ОЛсО,сОсО сб сО1щ: 4 ос в о о сО ., :. сО ., ф 3сб сО ф . о сц с о "1 СЧ 4 О сОсО со со сОсч со ".ф. о" - сч в1041552 Кое.цевой модуль...

Номер патента: 1041347

Опубликовано: 15.09.1983

Авторы: Андреев, Воронин, Крузенберг, Кутенев, Лобжанидзе, Малышев, Мельников, Монаенкова, Рябчинский, Сазонов, Усачев, Филиппов, Юшков

МПК: B60R 21/22, B60R 21/32

Метки: безопасности, пассивной, пользователей, средством, транспортным

...скоростью, нагружая материал,из которого изготс/влено зацитное ограждение, избыточным давлением, что может привести к ее разрыву.Данная конструкция обеспечивает взаимодействие всех элементов тела пользователя с гладким полотнигцем и через него скамерой низкого давления. С камерой высокого давления (в нижней ее части) взаимодействуют колени пользователя только после контакта с гладким полотнищем и., следовательно, с камерой низкого давления.Кроме того, недостатками устройстваявляются и то, что его элементы размещены в спинке автомобильного сиденья, наличие в устройстве соплового зла, повь 1 шенные габариты.Цель изобретения - новь:шен .е эксплуатационной надежности и коь.Н 1 а; - :гости при упрощении конструкции,Поставленная цель...

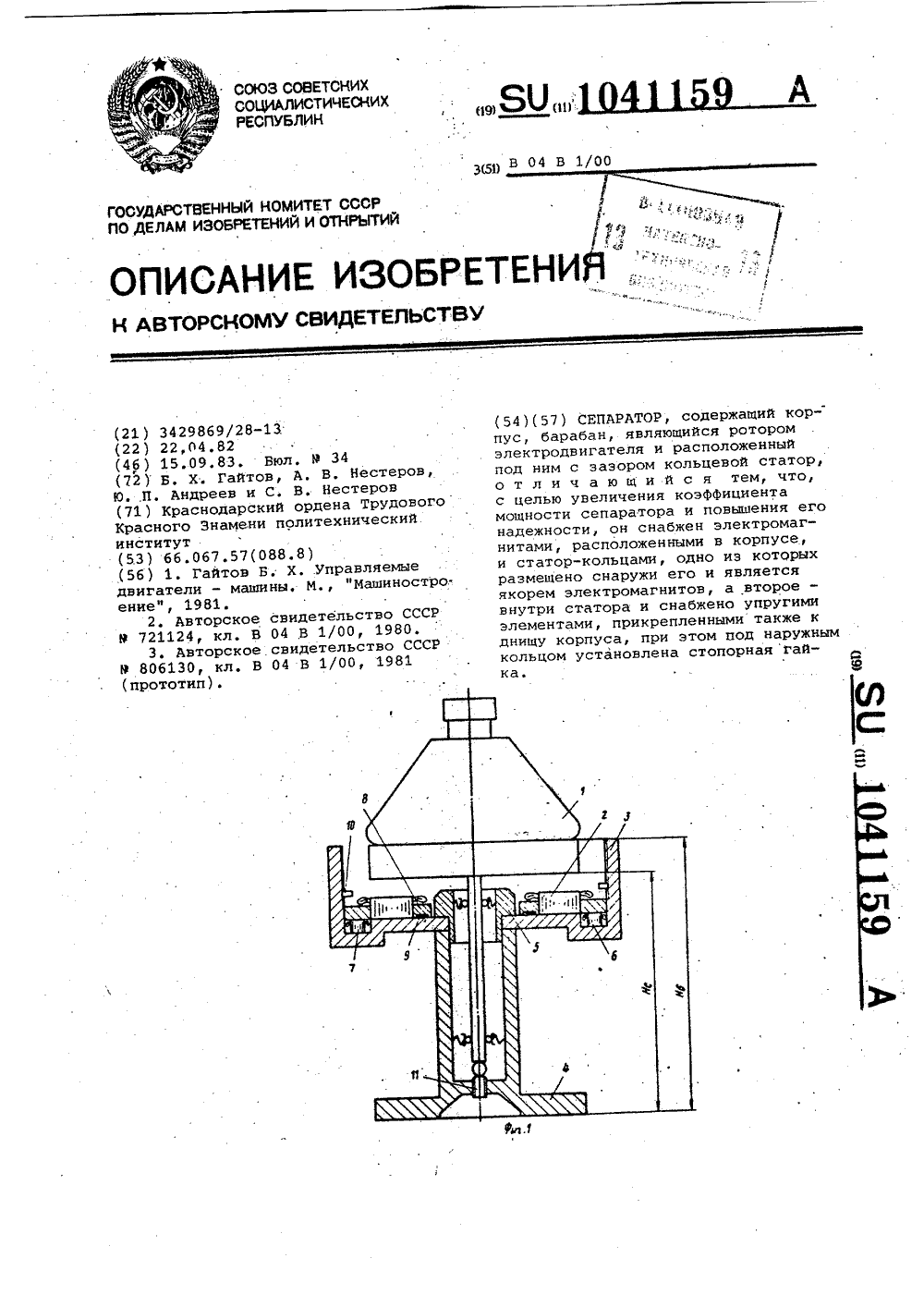

Номер патента: 1041159

Опубликовано: 15.09.1983

Авторы: Андреев, Гайтов, Нестеров

МПК: B04B 1/00

Метки: сепаратор

...сферических поверхностей дорогостоящи;необходимо (а в отдельных случаяхи невозможно) изменять форму торцовой поверхности барабана; невозможно добиться совмещения центров сферических поверхностей в одной точкевследствие дисбаланса барабана ивала, изгиба валапод действием силытяжестии других причин.Целв изобретения - увеличениекоэффициента мощности сепаратора иповышение его надежности,Указанная цель достигается тем,что сепаратор, содержащий корпус,барабан, являющийся ротором электродвигателя и расположенный под нимс зазором кольцевой статор, снабженэлектромагнитами, расположенными вкорпусе, и статор-кольцами, одно изкоторых размещеноснаружи него и является якорем электромагнитов, а второе - внутри статора и снабжено упругими...

Номер патента: 1040570

Опубликовано: 07.09.1983

Автор: Андреев

МПК: H02K 15/02

Метки: веществами, вязкими, плоских, приборов, пропитки, электротехнических

...пропитываемой детали,опорную плиту для размещения детали и установленный нац ней ультразвуковой излучатель, снабжено средством для кругового качения опорной плиты, смонтированной на упругих элементах, а ультразвуковой излучатель установлен с возможностью вертикального перемещения относительно опорной плиты, причем излучающая поверхнесть ультразвукового излучателя,выполнена в виде усеченного конуса, меньшее основание которого обращено к опорной плите а образукецая конуса расположена парапиеиьно рабочей поверхности опорной плиты.Кроме того, средство цля кругового качения опорной плиты; содержит электро. двигатель и угловой рычаг, одно плечо которого контактирует с тыльной стороной опорной плиты, а другое жестко закреплено на валу...

Номер патента: 1040546

Опубликовано: 07.09.1983

Авторы: Андреев, Гончук, Гудашов, Мельников, Сулацков

МПК: H01J 61/00

Метки: высокого, газоразрядная, давления, лампа

...- увеличениепродолжительности горения лампы, стабильности светового потока и сокраще"ния времени повторного зажигания.Указанная цель достигается тем,35что в газоразрядной"лампе высоко.го давления, содержащей две или более разрядные горелки, смонтированные в одной стеклянной колбе, разряд"4 Оные горелки электрически соединенымежду собой параллельно. На чертеже изображена предлагаемая газоразрядная лампа.45Газоразрядная лампа состоит изгорелок 1 и 2, электрически.соединенных параллельно, смонтированныхна ножке 3, которая заваривается вовнешнюю колбу 4, с внутренней стороны колба покрыта люминоФором 5. Лам Опа снабжена резьбовым цоколем 6.Газоразрядная лампа "работает спедующим образом. 46 2После приложения к лампе напряжения оно...

Номер патента: 1040235

Опубликовано: 07.09.1983

Авторы: Андреев, Генералов

МПК: F15B 13/01

Метки: гидросистемы, давлением, магистрали, напорной

...с корпусом 1 командную полость 9, сообщенную с напорным каналом 2 через дроссель 10 и обратный клапан 11. Обратный клапан 11 выполнен в виде поджатого пружиной 12 плунжера 13, а дроссель 10 - в виде отверстия 14 в плунжере 13, последний установлен в корпусе 1 с образованием двух торцовых .15, 16 и центральной 17 полостей, причем торцовая полость 16 со стороны пружины 12 связана с командной полостью 9 поршня 8 непосредственно и со сливным каналом 4 - через дополнительно установленный редукционный клапан 18, противополож-. ная торцовая полость 15 - с напорнымканалом 2, а центральная - со сливным каналом 4. Плунжер 13 взаимодействует с пружиной 12 через подвижной упор 19, в котором выполнен тор" цовый паз 20 для прохода жидкости. В...

Номер патента: 1040199

Опубликовано: 07.09.1983

Авторы: Андреев, Симонян

МПК: F01P 9/00

Метки: внутреннего, водяного, двигателя, охлаждения, сгорания

...8 подачи жидкости из системы (не показана) охлаждения двигателя, трубопровод 9 отвода охлажденной жидкости и трубопровод 10 подачи дополнительной жидкости,Способ. осуществляется следуницим образом.Циркуляционная вода (охлаждающая жидкость) подается через трубопровод 8 испарительное:, устройство и испаряется в нем, При этом отводится тепло из системы охлаждения при испарении части циркуляционной воды в испарительном устройстве 1, из которого пар отсасывают вакуум- насосом 2, который приводится во вра" щение приводом 7, и подают на выхлоп. Перед подачей пара на выхлоп осуществляется его охлаждение в теплоообменнике 3, в котором одновременно нагревают воздух, подаваемый из атмосФеры или от постороннего источника, и смешивают его с паром...

Номер патента: 1039967

Опубликовано: 07.09.1983

Авторы: Андреев, Гребенюков, Ковряков, Лобачев, Праулин, Савельев, Скороход, Стрельченко

МПК: C21C 5/04

Метки: выплавки, двухванной, печи, стали

...снижению выхода годной стали,Кроме того подача потока окислительного газа вблизи задней стенки, вызывает ее дополнительный износ, снижая стойкость агрегата.Целью данного изобретения является улучшение тепловой работы печи,15) : 1 по всей ширине печи. Способ выплавки стали осуществляютследующим образом. Подача топлива с постепенным увеличением расхода по ширине печи в направлении от крайнего потока со стороны задней стенки к крайнему потоку со стороны передней стенки до 1,25-1,55 расхода топлива в первоначальном потоке гюзволяет создать условия для максимального и равномерного усвоения тепла шихтой и расплавом. Уменьшение величины расхода топ" лива в потоке вблизи передней стенки менее 1,25 расхода топлива вблизи задней стенки приводит к...

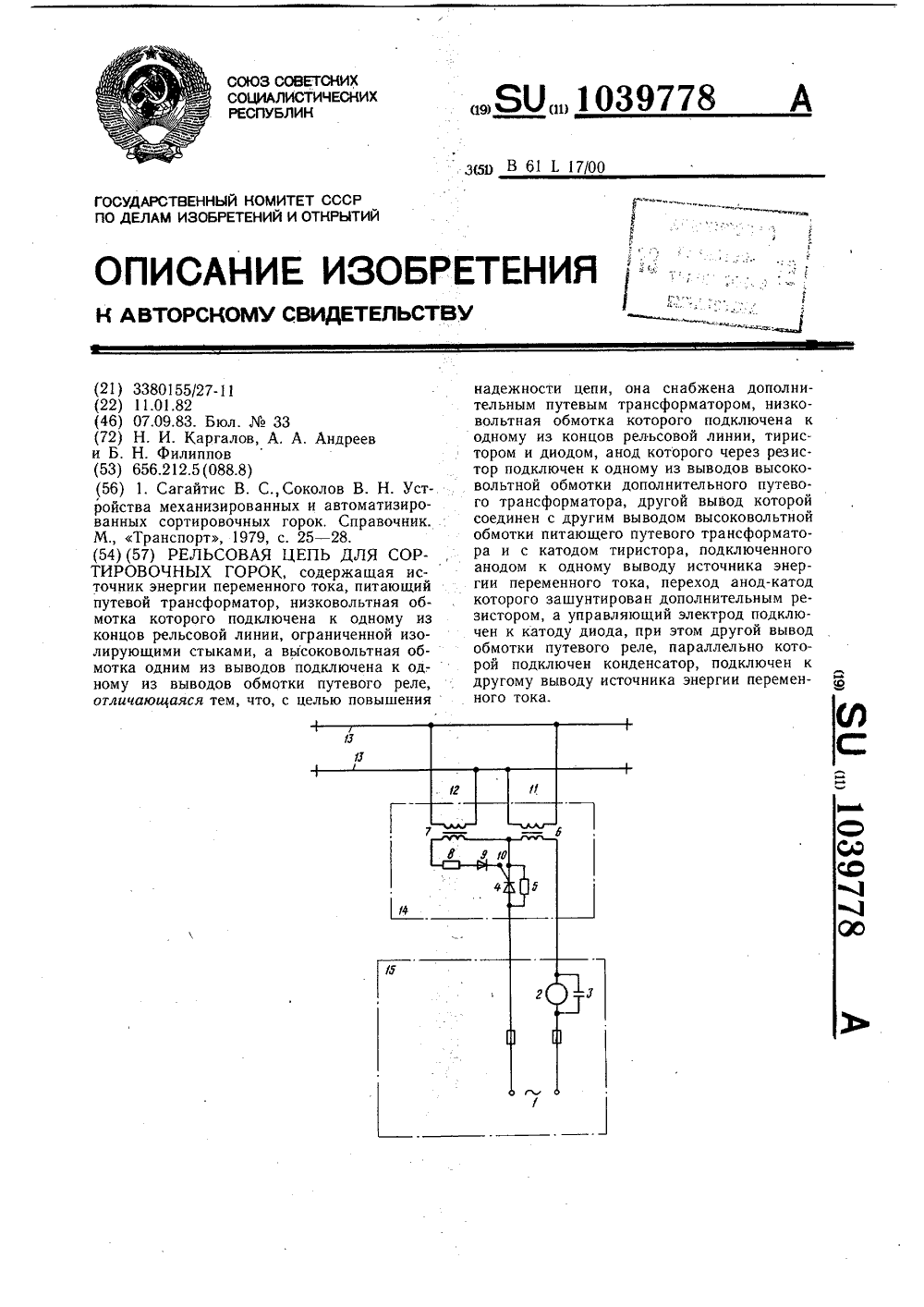

Номер патента: 1039778

Опубликовано: 07.09.1983

Авторы: Андреев, Каргалов, Филиппов

МПК: B61L 17/00

Метки: горок, рельсовая, сортировочных, цепь

...энергии переменного тока тиристора, переход анод-катод которого зашунтирован дополнительным резистором, а управляющий электрод подключен к катоду диода, при этом другой вывод обмотки путевого реле, параллельно которой подключен конденсатор, подключен к другому выводу источника энергии переменного тока.На чертеже представлена принципиальная электрическая схема рельсовой цепи для сортировочных горок.Рельсовая цепь состоит из источника 1 энергии переменного тока, синусоидальное напряжение которого через обмотку путевого реле 2, зашунтированную конденсатором 3, и переход анод-катод тиристора 4, зашунтированный дополнительным резистором 5, подается на высоковольтную обмотку питающего путевого трансформатора 6, которая через...
