Устройство для выделения сигналов из зашумленной информации

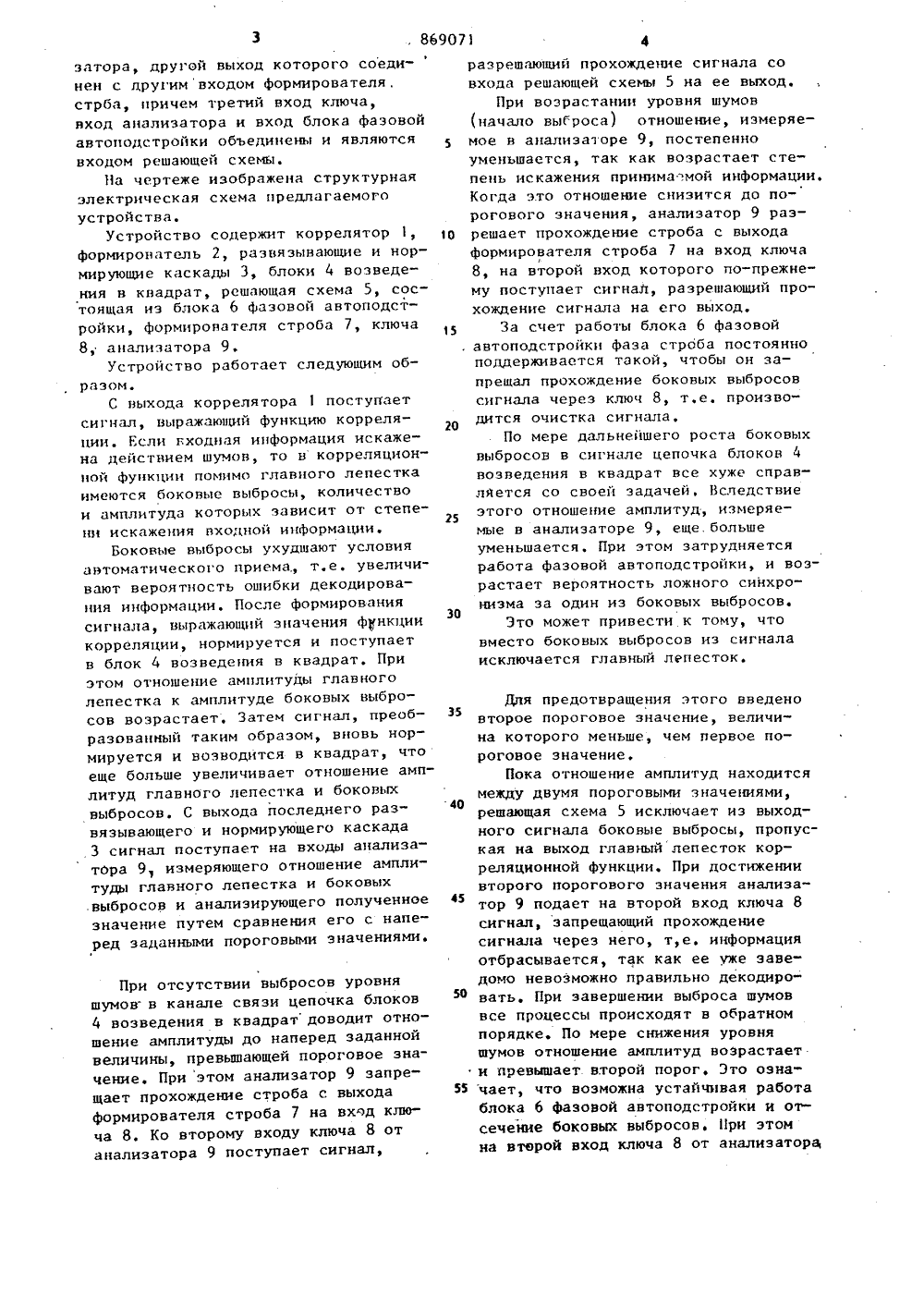

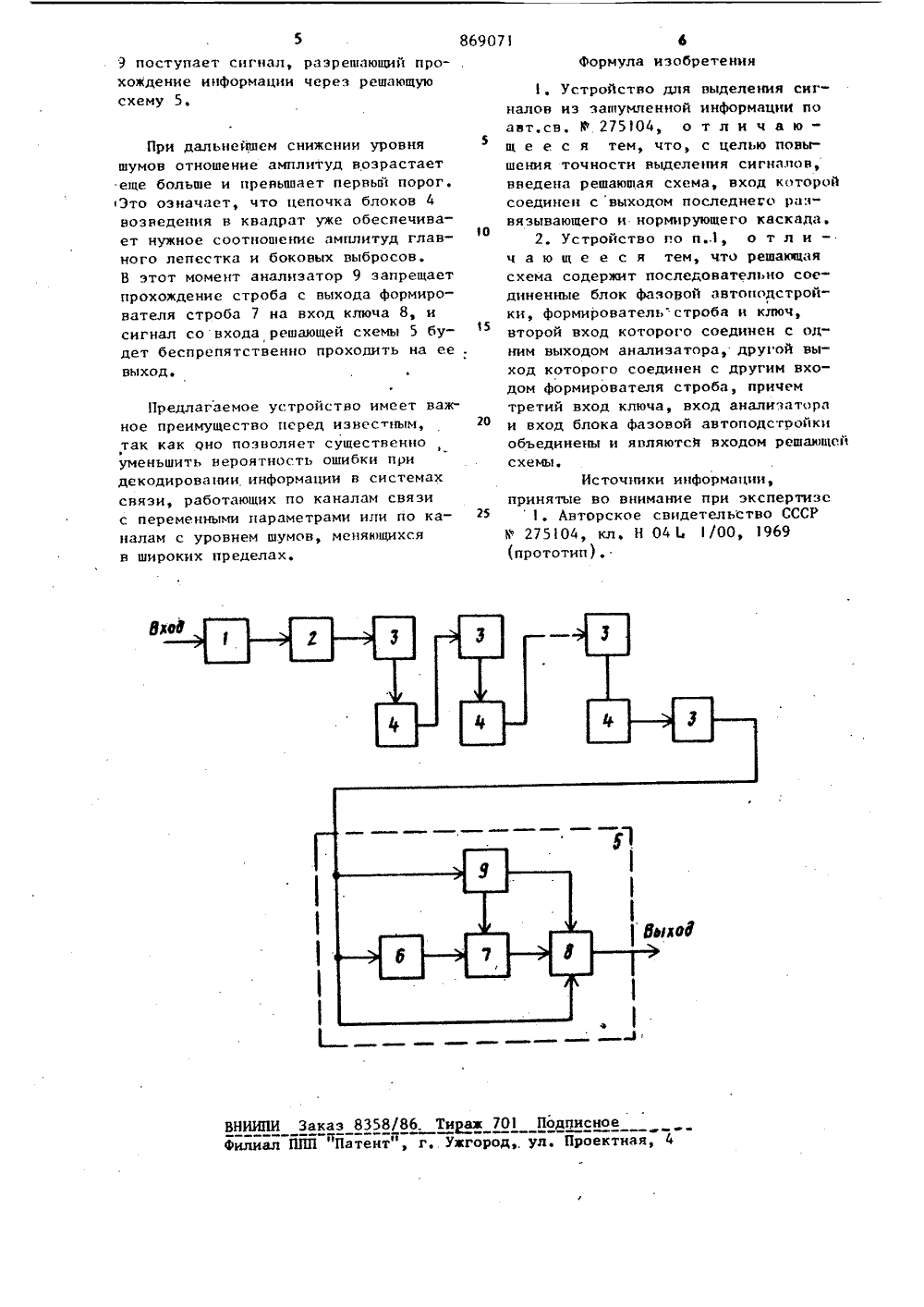

1 1 8690 1 Союз СоветскккСоцкалксткческинРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кл. Н 04/00 с присоединением заявки Ре -Государственный квинтет(54) УСТРОЙСТВО Д 31 Я ВЫДЕЛЕНИЯ СИГНАЛОВ ИЗ ЗАШУМПЕННОЙ ИНФОРИА 1 ИИ то Изобретение относится к радиотехнике,По основному авт,св. Ф 275104известно устройство для выделениясигналов из зашумленной информации,содержащее коррелятор, выход которого соединен с формирователем, который связан через раэвязывающий и нормирующий каскад с блоком возведенияв квадрат, а его выход, в свою очередь, подключен через следующий раэвязывающий и нормирующий каскад кследующему блоку возведения в квадрат с числом квадраторов п, зависящим от отношения сигнал/шум, приэтом съем рабочего сигнала производится с последнего развязывающегои иормирующего каскада1,Однако в известном устройстве недостаточная точность выделения сигналов.Цель изобретения - повышение .точности выделения сигналов. Поставленная цель достигается тем, что в устройство для выделения сигналов из зашумленной информации, содержащее коррелятор, выход которого соединен с формирователем, который связан через развязывающий и нормирующий каскад с блоком возведения в квадрат, а его выход, в свою очередь, подключен через следующий раэвяэывающий и нормирующий каскад к следующему блоку возведения в квадрат с числом квадраторов и, зависящим от отношеция сигнал/шум, прн этом съем рабочего сигнала производится с последнего развяэывающего и нермирующего каскада, введена решающая схема, вход которой соединеп с выходом последнего развязывающего и нормирующего каскада.При этом решающая схема содержит последовательно соединенные блок фазовой автоподстройки, формирователь строба н ключ, второй вход которого соединен с одним выходом анали 8690715 1 О 15 О 5 30 35 40 45 50 55 затора, другой выход которого соеди-нен с другим входом формирователя, стрба, причем третий вход ключа, вход анализатора и вход блока фаэовой автоподстройки объединены и являются входом решающей схемы.Па чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство содержит коррелятор 1, формирователь 2, развязынающие и нормирующие каскады 3, блоки 4 возведения н квадрат, решающая схема 5, состоящая из блока 6 Фазовой автоподстройки, формирователя строба 7, ключа 8, анализатора 9.Устройство работает следующим образом.С выхода коррелятора 1 поступает сигнал, выражающий функцию корреляции. Если гходная информация искажена действием шумов, то н корреляционной функции помимо главного лепестка имеются боковые выбросы, количество и амплитуда которых зависит от степени искажения входной информации,Боковые выбросы ухудшают условия автоматического приема, т,е. увеличивают вероятность ошибки декодирования информации. После формирования сигнала, выражающий значения фнкции корреляции, нормируется и поступает н блок 4 возведения в квадрат. При этом отношение амплитуды главного лепестка к амплитуде боковых выбросов возрастает. Затем сигнал, преобразованный таким образом, вновь нормируется и возводится в квадрат, что еще больше увеличивает отношение амплитуд главного лепестка и боковых выбросов. С выхода последнего развязывающего и нормирующего каскада 3 сигнал поступает на входы анализатора 9 измеряющего отношение амплитуды главного лепестка и боковых .выбросов и анализирующего полученное значение путем сравнения его с наперед заданными пороговыми значениями. При отсутствии выбросов уровня шумов н канале связи цепочка блоков 4 возведения н квадрат доводит отношение амплитуды до наперед заданной величины, превышающей пороговое значение. При этом анализатор 9 запрещает прохождение строба с выхода формирователя строба 7 на вход ключа 8. Ко второму входу ключа 8 от анализатора 9 поступает сигнал,разрешающий прохождение сигнала совхода решающей схемы 5 на ее выход.При возрастании уровня шумов(начало выброса) отношение, измеряемое н анализаторе 9, постепенноуменьшается, так как возрастает степень искажения принима .мой информации,Когда это отношение снизится до порогового значения, анализатор 9 разрешает прохождение строба с выходаформирователя строба 7 на вход ключа8, на второй нход которого по-прежнему поступает сигнал, разрешающий прохождение сигнала на его выход,За счет работы блока 6 фазовойантоподстройки фаза строба постоянноподдерживается такой, чтобы он запрещал прохождение боковых выбросовсигнала через ключ 8, т,е. производится очистка сигнала,По мере дальнейшего роста боковыхвыбросов в сигнале цепочка блоков 4возведения н квадрат все хуже справляется со своей задачей, Вследствие этого отношение амплитуд, измеряемые в анализаторе 9, еще больше уменьшается, При этом затрудняется работа фазовой автоподстройки, и возрастает вероятность ложного синхронизма эа один из боковых выбросов.Это может привести к тому, что вместо боковых выбросов из сигнала исключается главный лепесток,Для предотвращения этого введеновторое пороговое значение, величина которого меньше, чем первое пороговое значение,Пока отношение амплитуд находитсямежду двумя пороговыми значениями,решающая схема 5 исключает из выходного сигнала боковые выбросы, пропуская на выход главный лепесток корреляционной функции. При достижениивторого порогового значения анализатор 9 подает на второй вход ключа 8сигнал, запрещающий прохождениесигнала через него, т,е. информацияотбрасывается, так как ее уже заведомо невозможно правильно декодировать. При завершении выброса шумовнсе процессы происходят в обратномпорядке, По мере снижения уровняшумов отношение амплитуд возрастаети превышает второй порог. Это означает, что возможна устайчивая работаблока 6 фазовой автоподстройки и отсечение боковых выбросон. При этомна второй вход ключа 8 от анализатора,9 поступает сигнал, разрешающий прохождение информации через решающую схему 5.При дальнейшем снижении уровня шумов отношение амплитуд возрастает еще больше и превышает первый порог. Это означает, что епочка блоков 4 возведения в квадрат уже обеспечивает нужное соотоение амплитуд главного лепестка и боковых выбросов. В этот момент анализатор 9 запрещает прохождение строба с выхода формирователя строба 7 на вход ключа 8, и сигнал со входа решающей схемы 5 будет беспрепятственно проходить на ее выход.Предлагаемое устройство имеет важное преимущество перед известным, так как оно позволяет существенно уменьшить вероятность ошибки при декодировании информации в системах связи, работающих по каналам связи с переменными параметрами илн по каналам с уровнем шумов, меяющихся в широких пределах. 869071 Формула изобретения 1. Устройство для выделения сигналов из зашумленной информацин поавт,св.275104, о т л и ч а ющ е е с я тем, что, с целью повышения точности выделения сигналов,введена решающая схема, вход которойсоединен с выходом последнего раз- Овязывающего и нормирующего каскада,2. Устройство го п 1, о т л ич а ю щ е е с я тем, что решающаясхема содержит последовательно соединенные блок фазорой автоподстройки, формировательстроба и ключ, 15второй вход которого соединен с одним выходом анализатора, другой выход которого соединен с другим входом Формирователя строба, причемтретий вход ключа, вход анализатораи вход блока Фазовой автоподстройкиобъединень и являются входом решаюцесхемы.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР275104, кл, Н 04 Ь /00, 1969
