Демодулятор дискретных фазомодулированных сигналов

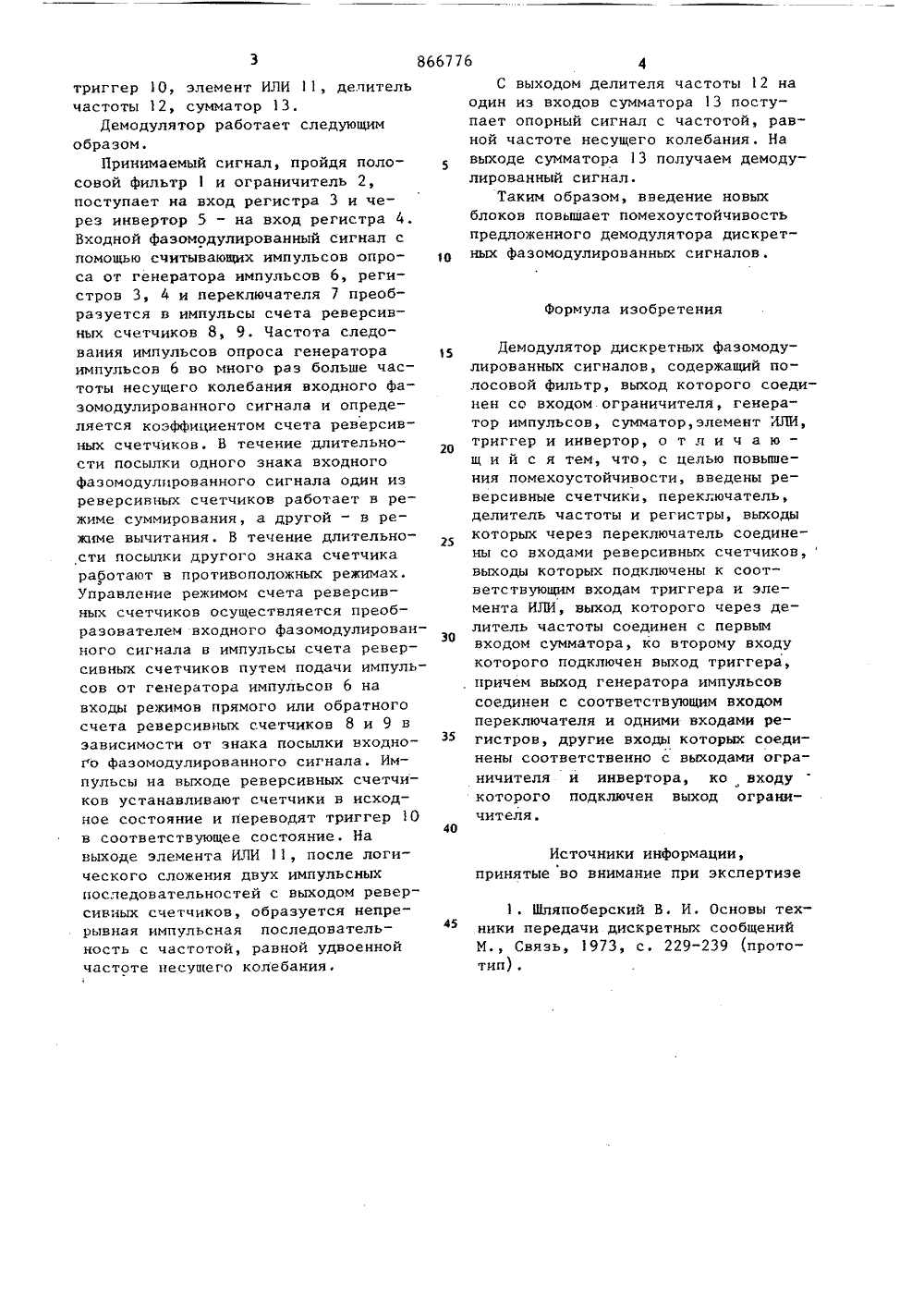

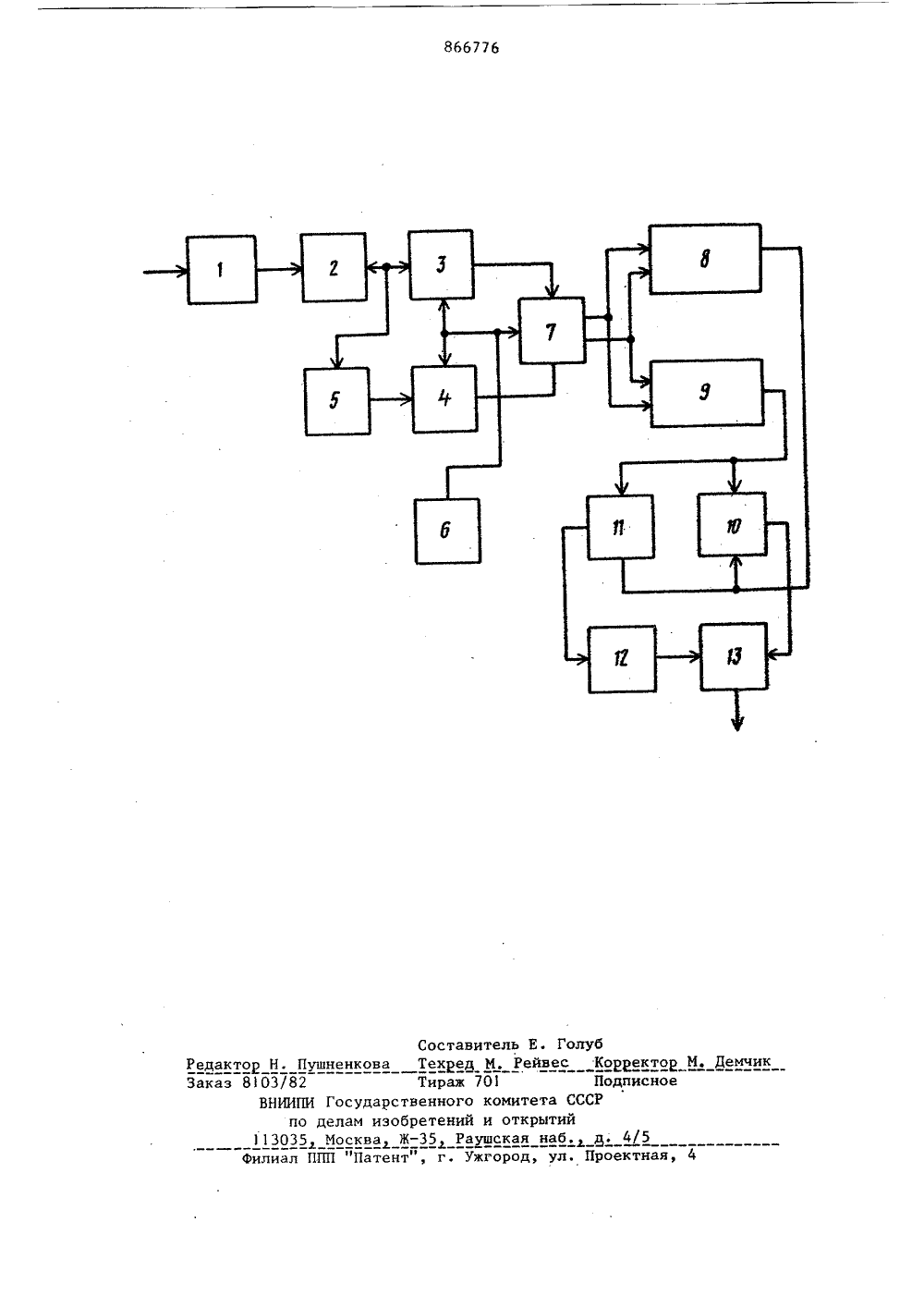

Союз СоветскихСоциалистическихРеснубнинОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДНИЛЬСТВУ оо 866776(53)М. Кл. Н 04 1. 27/22 Рвударстаанный квинтет ав делан иэабрвтений н открытий(54) ДЕМОДУЛЯТОР ДИСКРЕТНЫХ ФАЗОМОДУЛИРОВАННЬИ ГНАЛО В На черт ная электр ного демод Демодул лированных совой филь регистра 3 тор 6 импул два реверставлена структурхема предложенже пр ческа лятора,тор днскретюяхсигналов содержир 1, ограничити 4, инверторьсов, переключавных счетчика 8 фазомодут полоь 2, два генераель 7,и 9 Изобретение относится к электросвязи и может использоваться в устройствах передачи цифровой информации по каналам связи с использованием фазовой модуляции.Известен демодулятор дискретных фазомодулированных сигналов, содержащий полосовой фильтр, выход которого соединен с входом ограничителя, генератор импульсов, сумматор, элемент ИЛИ, триггер и инвертор 1 .твОднако известный демодулятор имеет низкую помехоустойчивость.Цель изобретения - повышение помехоустойчивости.1Для этого в демодулятор дискретных Фазомодулированных сигналов, содержащий полосовой фильтр, выход которого соединен со входом ограничителя, генератор импульсов, сумматор, элемент ИЛИ, триггер и инвертор, введены реверсионые счетчики, переключатель, делитель частоты и регистры, выходы которых через переключатель соединены со входами реверсивных счетчиков, выходы которыхподключены к соответствующим входам триггера и элемента ИЛИ, выход кото-. рого через делитель частоты соединен с первым входом сумматора, ко второму входу которого подключен выход триггера, прячем выход генератора импульсов соединен с соответствуюхрм входом переключателя и одними входами регистров, другие входы которых соединены соответственно с выходамн ограничителя и инвертора, ко входу которого подключен выход ограничите" ля.е едс866776 Формула изобретения 40 триггер 10, элемент ИЛИ 11, делительчастоты 12, сумматор 13,Демодулятор работает следующимобразом,Принимаемый сигнал, пройдя полосовой фильтр 1 и ограничитель 2,поступает на вход регистра 3 и через инвертор 5 - на вход регистра 4.Входной фаэомодулированный сигнал спомощью считывающих импульсов опроса от генератора импульсов 6, регистров 3, 4 и переключателя 7 преобразуется в импульсы счета реверсивных счетчиков 8, 9. Частота следования импульсов опроса генератораимпульсов 6 во много раз больше частоты несущего колебания входного фазомодулированного сигнала и определяется коэффициентом счета реверсивных счетчиков, В течение длительности посылки одного знака входногофазомодулированного сигнала один изреверсивных счетчиков работает в режиме суммирования, а другой - в режиме вычитания. В течение длительности посылки другого знака счетчикаработают в противоположных режимах.Управление режимом счета реверсивных счетчиков осуществляется преобразователем входного фазомодулированного сигнала в импульсы счета реверсивных счетчиков путем подачи импульсов от генератора импульсов 6 навходы режимов прямого или обратногосчета реверсивных счетчиков 8 и 9 взависимости от знака посылки входноо фазомодулированного сигнала. Импульсы на выходе реверсивных счетчиков устанавливают счетчики в исходное состояние и переводят триггер 10в соответствующее состояние. Навыходе элемента ИЛИ 11, после логического сложения двух импульсныхпоследовательностей с выходом реверсивных счетчиков, образуется непрерывная импульсная последовательность с частотой, равной удвоеннойчастоте несущего колебания. 4С выходом делителя частоты 12 наодин из входов сумматора 13 поступает опорный сигнал с частотой, равной частоте несущего колебания. На 5выходе сумматора 13 получаем демодулированный сигнал.Таким образом, введение новыхблоков повышает помехоустойчивостьпредложенного демодулятора дискретных фазомодулированных сигналов,Демодулятор дискретных фазомодулированных сигналов, содержащий полосовой фильтр, выход которого соединен са входом ограничителя, генератор импульсов, сумматор, элемент ЗЛИ,триггер и инвертор, о т л и ч а ю - 20щ и й с я тем, что, с целью повышения помехоустойчивости, введены реверсивные счетчики, переключатель,делитель частоты и регистры, выходыкоторых через переключатель соединены со входами реверсивных счетчиков,выходы которых подключены к соответствующим входам триггера и элемента ИЛИ, выход которого через делитель частоты соединен с первымвходом сумматора, ко второму входукоторого подключен выход триггера,. причем выход генератора импульсовсоединен с соответствующим входомпереключателя и одними входами регистров, другие входы которых соединены соответственно с выходами ограничителя н инвертора, ко входу которого подключен выход ограничителя. Источники информации,принятые во внимание при экспертизе1. Шляпоберский В, И, Основы тех ники передачи дискретных сообщенийМ., Связь, 1973, с. 229-239 (прототип),едактов Н. Пушненко аказ 8103/82 ВНИИПИ Госуда по делам и 113035 Москваобретени жР Составитель Е. Голубва Техред И. Рейвес КорректоТираж 701 Подписнорственного комитета СССРэ й и открытийаушская наб.д д. 4/5илиал ППП "Патент", г. Ужгород, ул. Проектная Демчик
