Хрустальков

Номер патента: 1561212

Опубликовано: 30.04.1990

Авторы: Крюков, Макаров, Хрустальков

МПК: H04L 1/16

Метки: аппаратуры, защиты, обратной, ошибок, решающей, связью, телеграфной

...10 кроме блока управления 2 поступает на определитель 12, который формирует сигнал "Блокировка", обеспечивающий блокировку приемника информации на время цикла переспроса, Одновременно с этим в определителе 12 производится анализ положения комбинации "Запрос" на интервале цикла блокировки, В случае определения и установки оптимального значения канальной задержки сигнал с выхода дешифратора 11, поступает,в определитель 12 в моменты времени, соответствующие интервалу последней комбинации в цикле переспроса, В определителе 12 формируются импульсы сброса, поступающие на дополнительный счетчик 13, свидетельствующий об установке оптимального значения канальной задержки, и следовательно, емкости динамического запоминающего блока 1При...

Номер патента: 979736

Опубликовано: 07.12.1982

Авторы: Иофис, Степаненко, Федотов, Хрустальков, Чудайкин

МПК: F16C 1/10

Метки: вал-шестерня

...10 мм.Расстояние а,между осью вал-шестерни и осью 6 ведомого колеса 7 показано на фиг. 1.Кольцо 5 напрессовано на основание и шейку вала-шестерни и служит для облегчения заливки полимера и ограничения его рабочих деформаций в сторону зубчатого венца. В случае, когда конструктивно допускается уменьшение диаметра, или Г, ( с 1, кольцо 5 отсутствует.При изготовлении вал-шестерни спиральные канавки 4 нарезают заодно с зубьями венца 1 тем же инструментом, т. е, канавки 4 являются продолжением впадин зубчатого венца, зубчатый венец удлинен и удлиненная часть венца по диаметру выступов дп является цилиндрической, Внутреннее кольцо подшипника 4 после запрессовки на вал-шестерню, покрытую слоем пластмассы, заполняющим и канавки 2, надежно...

Номер патента: 873435

Опубликовано: 15.10.1981

Авторы: Бирюков, Хрустальков

МПК: H03M 13/51, H04L 1/16

Метки: дискретной, информации, приема

...блока 13 через шестой ключ 22и пятый элемент ИЛИ 27 или с выходатретьего блока 5 через четвертый элементИЛИ 26, второй ключ 18 и третий элементИЛИ 25. В случае приема комбинации сошибкой при первом и повторном приемахее запрашивают вновь, В этом случае циклблокировки начинается сначала.г 5 В случае обнаружения ошибки в запрашиваемой комбинации при повторении выход выходного блока 10 блокируется вновь,При этом на выходе блока 14 после приемакаждой комбинации образуется соответствующий сигнал, в соответствии с которымпри помощи блока 15 элементы повторяемойкомбинации, записанные во втором блоке 4,стираются и записываются в третьем блоке 5вместо записанных там при первом приемеэлементов соответствующей комбинации.В последнем случае в...

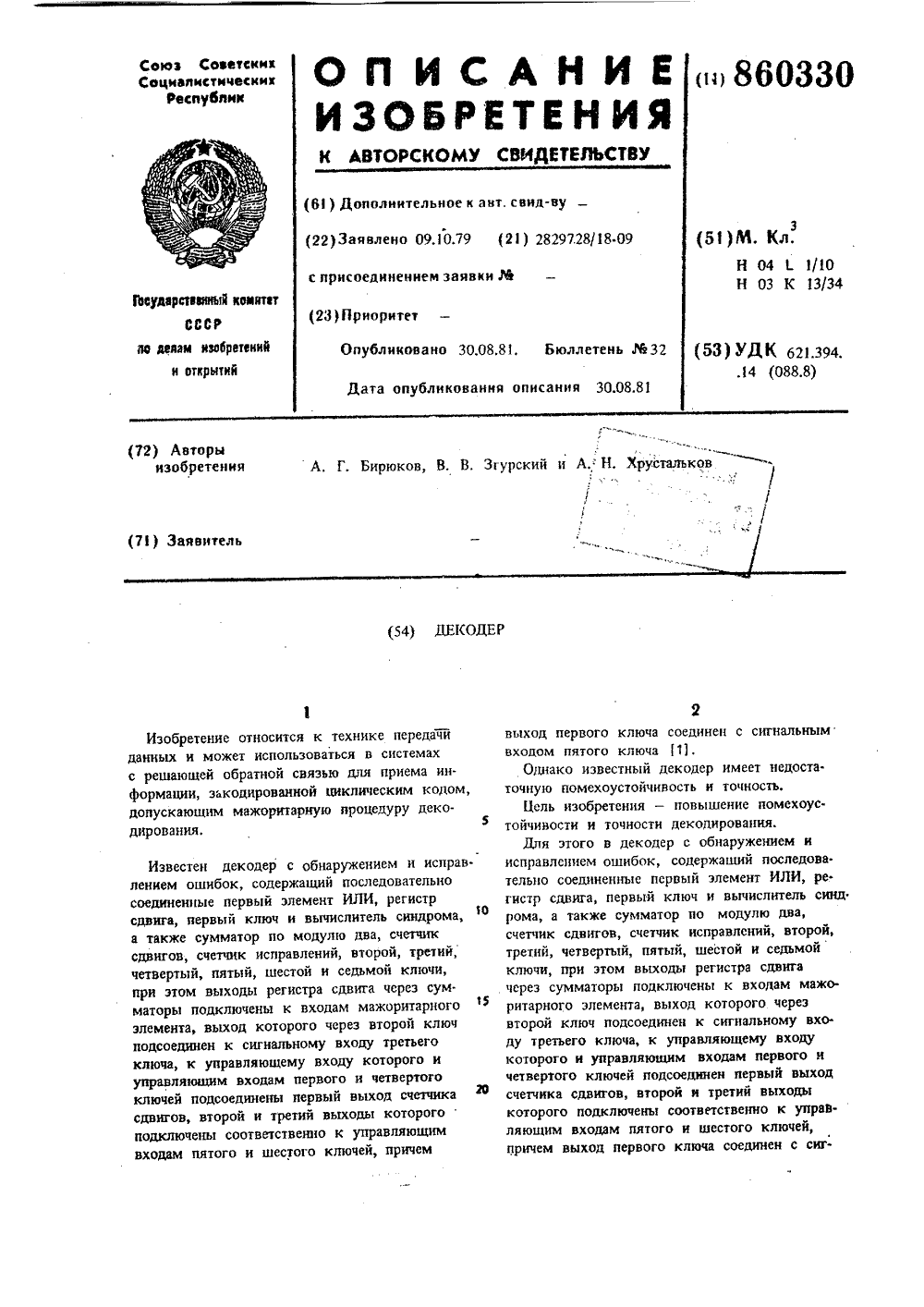

Номер патента: 860330

Опубликовано: 30.08.1981

Авторы: Бирюков, Згурский, Хрустальков

МПК: H04L 17/30

Метки: декодер

...чертеже представлена структурная электрическая схема предлагаемого декодера.Устройство содержит первый элемент ИЛИ1, первый ключ 2, второй ключ 3, третийключ 4, четвертый ключ 5, пятый ключ 6,шсстой ключ 7, седьмой ключ 8, восьмойктпо 1 г 9, девятый ключ 10, второй элементИЛИ 11, счетчик 12 сдвигов, регистр 13 сдвига, вычислитель 14 синдрома, буферный ре.гистр 15 сдвига, блок 16 дискретного инте.гркрования, счетчик 17 недостоверных символов, мажоритарный элемент 18, сумматоры19, сумматор 20 по модулго два, и счетчик21 исправлений.Лекодер работает следующим образом.На вход блока 16 дискретного интегрирования поступают элементы кодового слова,при этом каждый принимаемый кодовыйэлемент сгробируется вточках, количество которых выбирается...

Номер патента: 832762

Опубликовано: 23.05.1981

Авторы: Пирожков, Хрустальков

МПК: H04L 25/40

Метки: передатчик, стартстопно-синхронный

...303540455055 62 4бождения выбирается оптимальным образом, т.е. если задержка в трактеоказывается максимально возможной,то переключающий блок 12,подключает стоповый и пусковой выходы второгоанализатора 11 сигналов так, чтобыобеспечить максимально возможныйзапас телеграфных знаков до полногозаполнения накопителя 3. Пусковойсигнал с выхода второго анализато -ра 11 сигналов проходит через переключающий блок 12 .за несколько знаков до полного освобождения накопителя 3, количество которых соответствует задержке информационных сигналов в тракте передачи-приема междустартстопно-синхронным передатчикоми удалейным абонентом,формирование и прохождение слу-жебных команд "Стоп" и "Пуск" вовремя заполнения и освобождения входного накопителя 3...

Номер патента: 714654

Опубликовано: 05.02.1980

Авторы: Захматов, Хрустальков

МПК: H04L 5/16

Метки: аппарата, блокировки, приемного, телеграфного, электромагнита

...диода 6 подключены кдругому выводу приемного электромагнита 1 соответственно через щунтнрующий резистор 10 и накопительный конденсатор 11,контакт управления 12 подсоединены к источнику питания 2 и к общей точке соединении шунтирующего резистора 10, накопительного койденсатора 11 и выводу приемного электромагнита 1.Устройство работает следующим образом. При поступлении в линию-связи стоповой (токовой) посылки отключается электродвигатель телеграфйого аппарата (на чертеже не показано) и в это же время замыкаются управляющие контакты 8 и 12. От источника питания 2 протекает электрический ток через огра- ничительный резистор 9, управляющие контакты 8, вторую обмотку 7 двухобмоточного реле, шунтирующий резистор 10 и управляющие...

Номер патента: 692104

Опубликовано: 15.10.1979

Авторы: Пирожков, Хрустальков

МПК: H04L 1/16

Метки: аппаратуры, защиты, обратной, ошибок, решающей, связью, телеграфной

...с выхода блока 2 управления запускается счетчик 5. В качестве служебной комбинации можно применить любую, например разрешенную комбинацию циклического кода, отличную от информационных. Через декодер 10 при помощи дешифратора 6 принятая из канала связи команда воздействует на вход блока 2 таким зо образом, что с его выхода формируется комбинация подтверждения, по структуре отличная от принятой, По окончании передачи команды подтверждения по обратному каналу она выделяется дешифратором 9, выходной сигнал последнего останав 35ливает счетчик 5 и датчик 4. Сигнал с выхода дешифратора 9 снимает показание счетчика 5, которое является числом, представляюшим собой оптимальную емкость динамического запоминающего блока 1, и че рез...

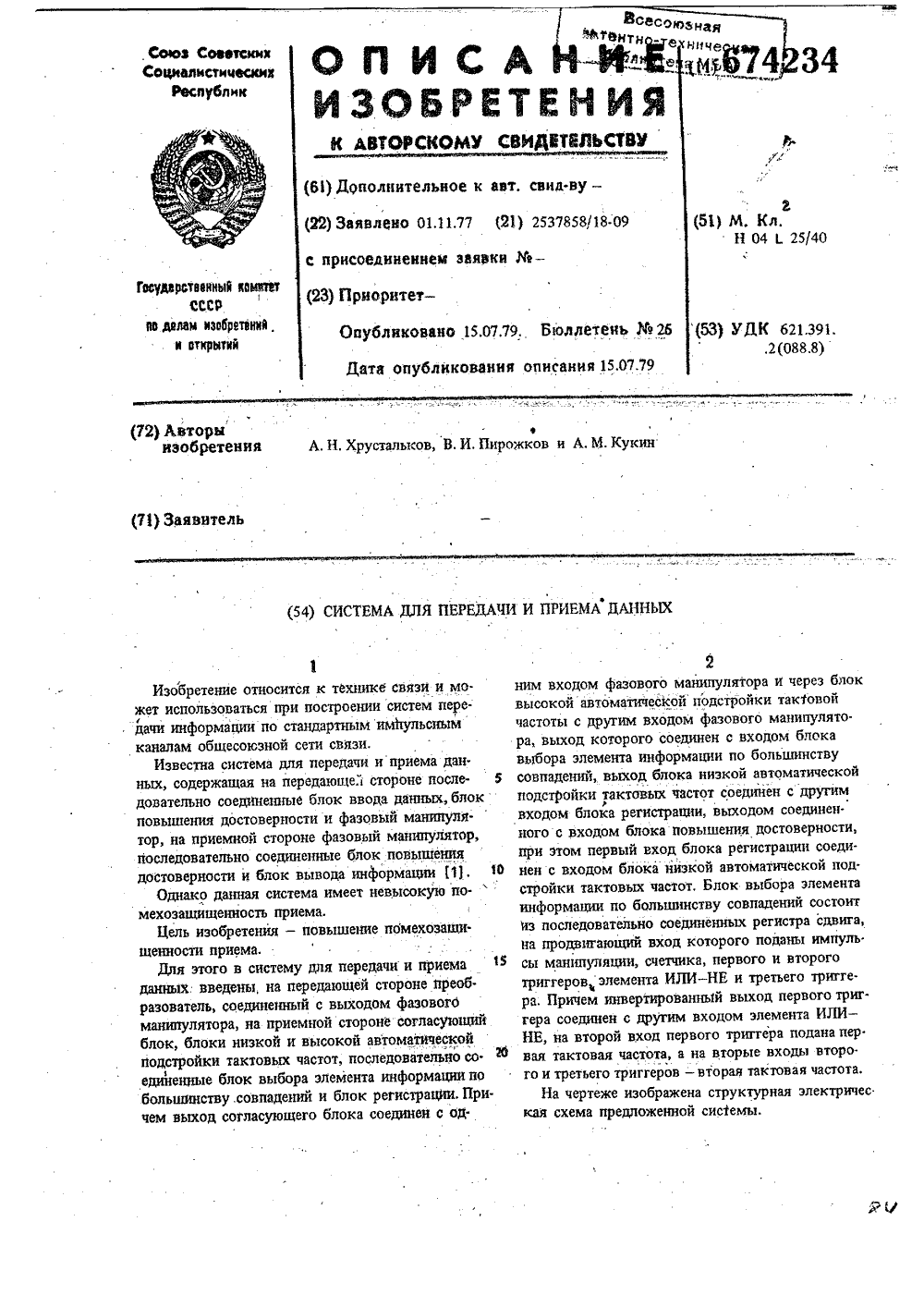

Номер патента: 674234

Опубликовано: 15.07.1979

Авторы: Кукин, Пирожков, Хрустальков

МПК: H04L 25/40

Метки: данных, передачи, приема

...на преобразователь 4, где происходит их преобразование в двухполярные посылки, Таким образом, преобразователь 4 формирует оптимальные противоположные фазоманипулнрованныесигналы с манипуляцией фазы на я, которые обеспечивают минимальную вероятность ошибкипо сравнению с любыми тугими двои пй 1 ми сигкалами. Переданная по импульсному каналу связи 1200 Бод информация принимается согласующим блоком 8. В фазовом манипуляторе 5 происходит демодуляция биимпульснмх снгналов, а в блокевысокой автоматической подстройки 10- синхроется способом укорочения приемныхконтактов или короткими импульсами, После демодуляции информация поступает в блок выбора 11 злемен. та информации по большинству совпадений. В регистр 12 постоянно записывается информация...

Номер патента: 644041

Опубликовано: 25.01.1979

Авторы: Пирожков, Хрустальков

МПК: H03K 19/42

Метки: большинству, выбора, информапо, совпадений, элемента

...формироваться посылки с преобладаниями (см. фиг, 2 О Информация с выхода счетчика 4 переписывается последовательно на первый и второй триггеры 5 и 6, причем информации в первом триггере 5 продвигается по частоте (см, фиг. 2 г - первый такт), а информация во втором триггере 6 - по частоте (см. фиг.23 - второй такт), Сдвинутые огноснтельно друг друга на 180 тактовой частотой информационные посылки, (см, фиг. 2 е,ж) переписываются в элемент ИЛИ-КЕ 7, с выхода которого 1 онн приобретают внд (см. фиг, 2 з). Если фиксация элементов информации на первом, втором н третьем триггерах 5,6,8 происходит по переднему фронту тактовой частоты, то с выхода третьего триггера 8, где информация продвигается по второй тактовой частоте, она будет Иметь внд...

Номер патента: 570214

Опубликовано: 25.08.1977

Авторы: Аникин, Какурин, Пирожков, Хрустальков

МПК: H04L 25/38

Метки: выделения, команд, синхронной, системе, стартстопно, телеграфной

...первый клапан 12, управляющим входом соединенный с выходом второго триггера 10, а третий выход стартстопного блока 1 подКлючен к входу блока управления бб 7 через второй клапан 13, управляющим входом соединенный с выходом третьего триггера 11, при этом входы стартстопного бло ка 1 и счетчика времени 8 объединены и являются входом устройства. 6 О Устройство работает следующим образом,Информация из канала связи, оснащенного стартстопно-синхронной системойзаписывается в стартстопный блок 1 и счетчиквремени 8. С выхода стартстопного блока 1информация записывается в служебный накопитель 2 и параллельно в анализатор 3команды СТОП и анализатор 4 командыПУСК. Анализаторы управляют работой, исполнительного блока 5, Выходные сигналыс анализаторов...

Номер патента: 565406

Опубликовано: 15.07.1977

Авторы: Аникин, Какурин, Пирожков, Хрустальков

МПК: H04L 17/16

Метки: приемник, стартстопно-синхронный

...входу накопителя.Стартстопно-синхронный приемник работает следующим образом.Входная информация через блокиратор 1 поступает на вход декодирующего блока 2, при этом информационные разряды записываются в ячейках накопителя 3, служебные комбинации записываются в дешифратор 5. При отсутствии ошибок в принятой комбинации декодирующий блок 2 через блок управления 4 разрешает прохождение накопленной информации из накопителя 3 на выход приемника.При обнаружении ошибки декодирующии ырабатывает сигнал ошибки и подаетего в блок управления 4, который стирает информацию, накопленную в накопителе 3 и блокирует вход приемника. Информация со второго выхода накопителя 3 поступает на вторые входы клапана 7, счетчика 6 времени и блока 9 памяти.Блок памяти...

Номер патента: 554635

Опубликовано: 15.04.1977

Авторы: Файкин, Хрустальков, Швыденко

МПК: H04L 25/05

Метки: информации, накопления, промежуточного, телеграфной

...кодом поступают на инфора.:онный вход 17 устройства и записывается в шсловые накопительные линейки 2, Очередность числовых накопительных линеек 2 выбирается регистрами 5 и 6,Каждый из регистров записи 5 и 6 сдвигается на один шаг по сигналу записи на входе 18. Регистры записи 5 и 6 управляют клапанами 9, открывая их поочередно при поступлении сигналов записи на вход 18. Кроме выбора числовой накопительной линейки 2, сигнал записи, поступающий на вход 18, запускает формирователь 10 тока выборки, формирующий прямоугольный импульс, который через клапаны 9 переключает селекционные сердечники 3 выбранной для записи числовой накопительной линейки 2 в нулевое состояние.После этого на вход 17 поступают импульсы в тех разрядах знака, в...

Номер патента: 544168

Опубликовано: 25.01.1977

Авторы: Аникин, Какурин, Минкин, Пирожков, Тархов, Хрустальков

МПК: H04L 13/02

Метки: аппаратов, сопряжения, стартстопных, телеграфных

...подключен к вторым входам 60 ключей 9, 13. и к другому входу служеб:-.;ь."сигналов согласующего блока 1 С обратвтсканала.Устройство работает следующим образом,В момент установпеция соединения с вы.зывающей станции в прямом ка;эл": ца узел3, выделения служебных сигналов доступаетсигнал "вызов., Узел 3. выделяет этот ситцал и выдает его на формирователь 7, который через согласующий блок 5 посьивет вканал связи команду "вызов" Р Виде сигналов ТХТ кода. Одновременно сигнал "вызов3через согласующий блок 10 обратного канала поступает ца выэываюцую станцию в ка-честве сигнале ",местное подтверждение вызова", Принятый из канала связи сигнал "вызов" поступает ца анализатор 13, линию задержки ЛЗ) 12 и кодопреобразователь 8.После анализа...

Номер патента: 531297

Опубликовано: 05.10.1976

Авторы: Какурин, Ковалев, Пирожков, Хрустальков

МПК: H04L 25/38

Метки: передатчик, стартстопносинхронный

...пуска 9, счетчика времени 8 и входного накопителя 1 объединены, а выход счетчика времени 8 соединен с блокирующим входом клапана ввода 7, к сигнальному входу которого подключен дополнительный выход блока управления 5; второй выход счетчика времени 8 соединен с управляющим входом клапана пуска 9.Стартстопно-синхронный передатчик работает следующим образом.Первая комбинация из передаваемой кодограммы записывается во входной накопитель 1; параллельно стартовый импульс первой комбинации через клапан 9 запускает датчик пуска 10, который через кодирующий блок 2 посылает в канал связи пусковую комбинацию, Одновременно стартовый импульс запускает счетчик времени 8, сигнал с которого через блокирующий вход накопи теля 1 запрещает...

Номер патента: 515303

Опубликовано: 25.05.1976

Авторы: Аникин, Минкин, Стручков, Хрустальков

МПК: H04L 13/02

Метки: аппарата, дистанционного, передатчиком, телеграфного

...ционного упра рафного вппар ктромагнит 1515303. 3трвнсмигтерв с якорем 2, плату 3 трвясмиттера, рычаг насадку 4, закрепленную на стартстопном рычаге 5передатчика, промежуточный рычаг 6, кронштейн 7, дву плечий рычаг 8 для ручной работы, рычаг 9 для блокировки ручной работы, рычаг 10 для автоматической работы, подпружиненный колпачок 11, причем на кронштейне 7 закреплен двуплечий рычаг 8 для ручной работы, один конец которого соединен с рйчагом 9, а второй - с промежуточным рычагом 6, установленным на якоре 2 пускового электромагнита 1 транс-, миттера, а рычаг 10 закреплен на плате 3 трансмиттера и взаимодействует с подпружиненным колпачком 1 1, установленным, на рычаге-насадке 4. Кроме того, устрой-: ство содержит винт ддя пуска 12,...
