Способ передачи дискретной информации методом относительной фазовой манипуляции

Номер патента: 1231606

Авторы: Даниэлян, Супер, Хайтин

ZIP архив

Текст

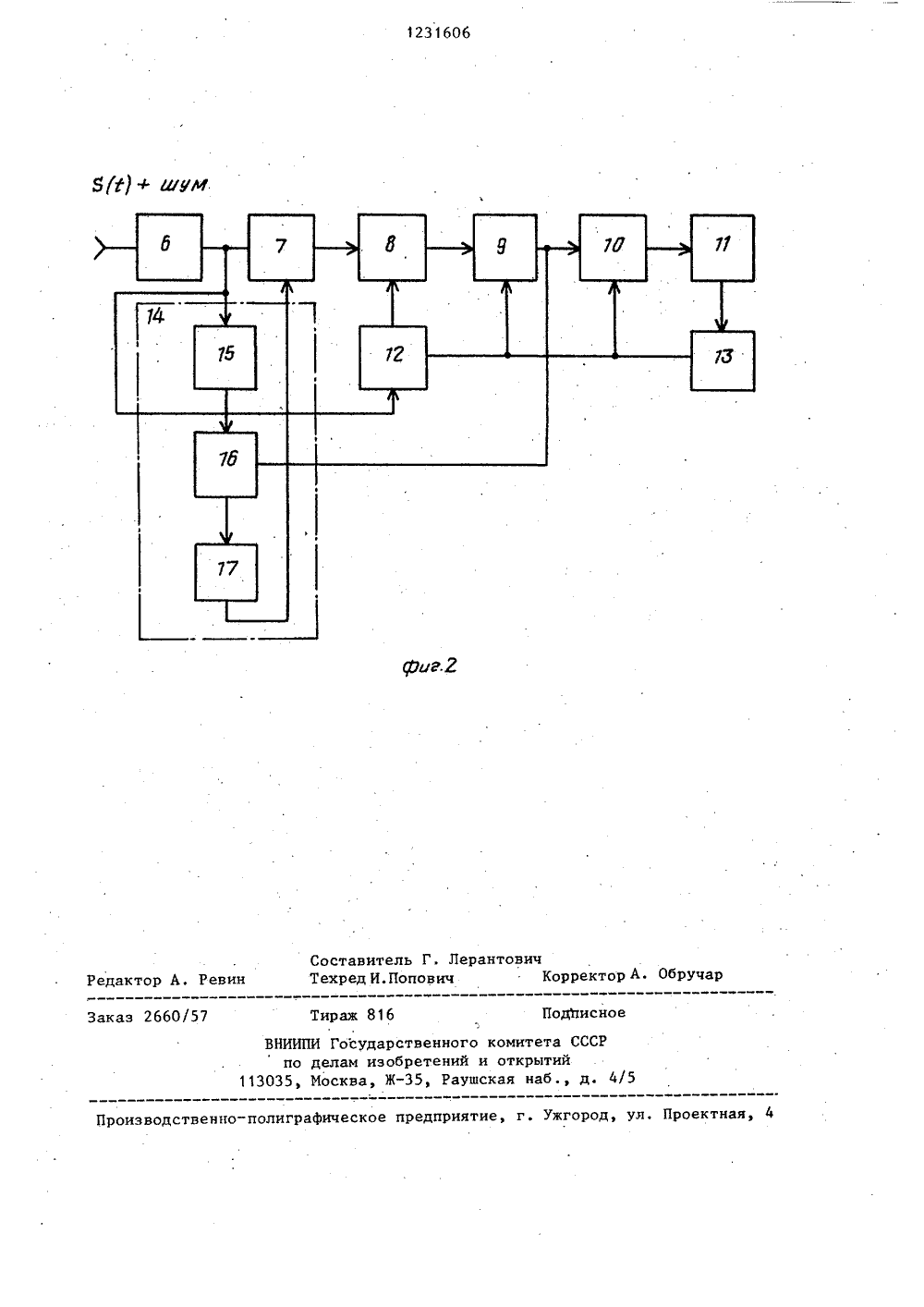

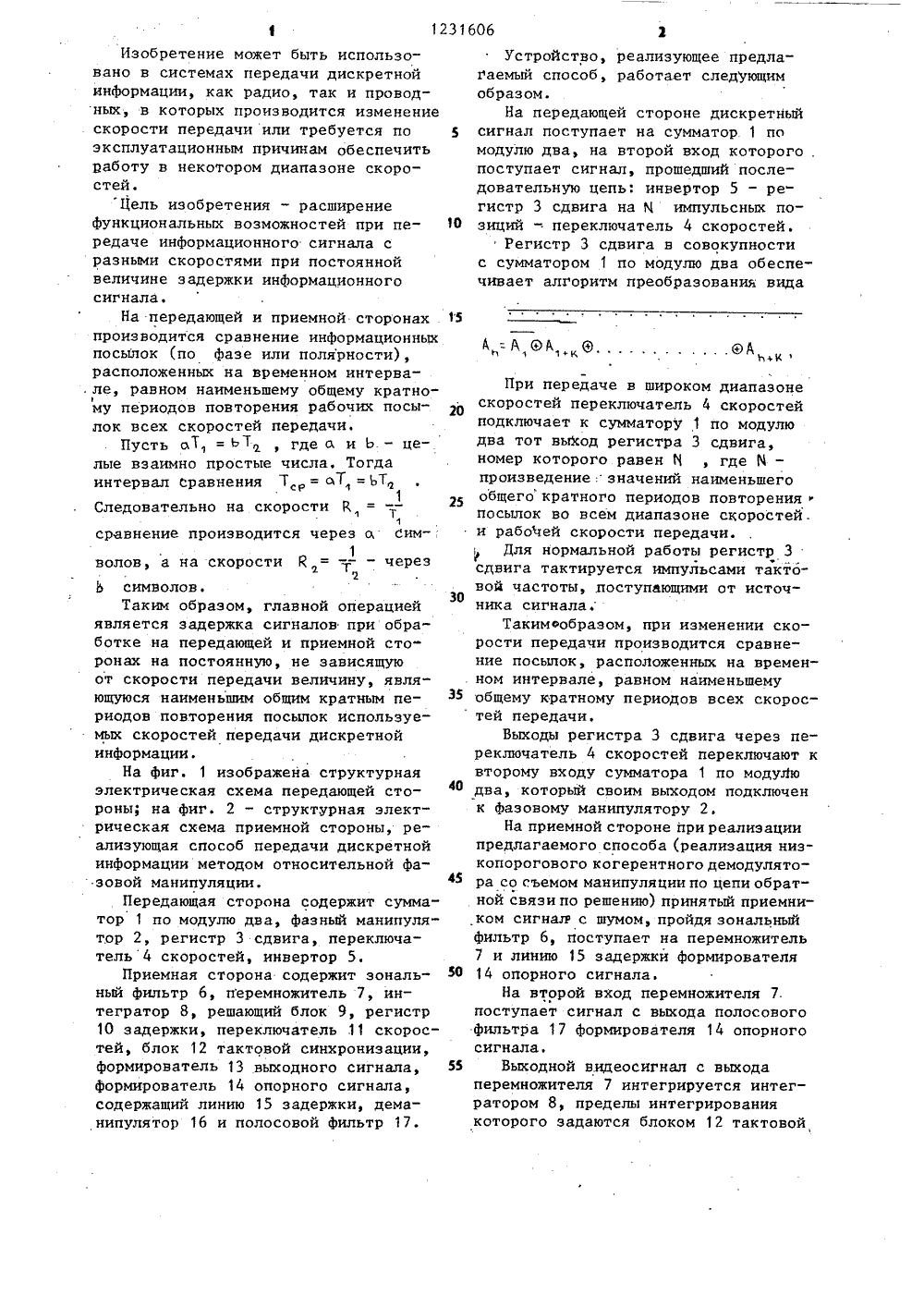

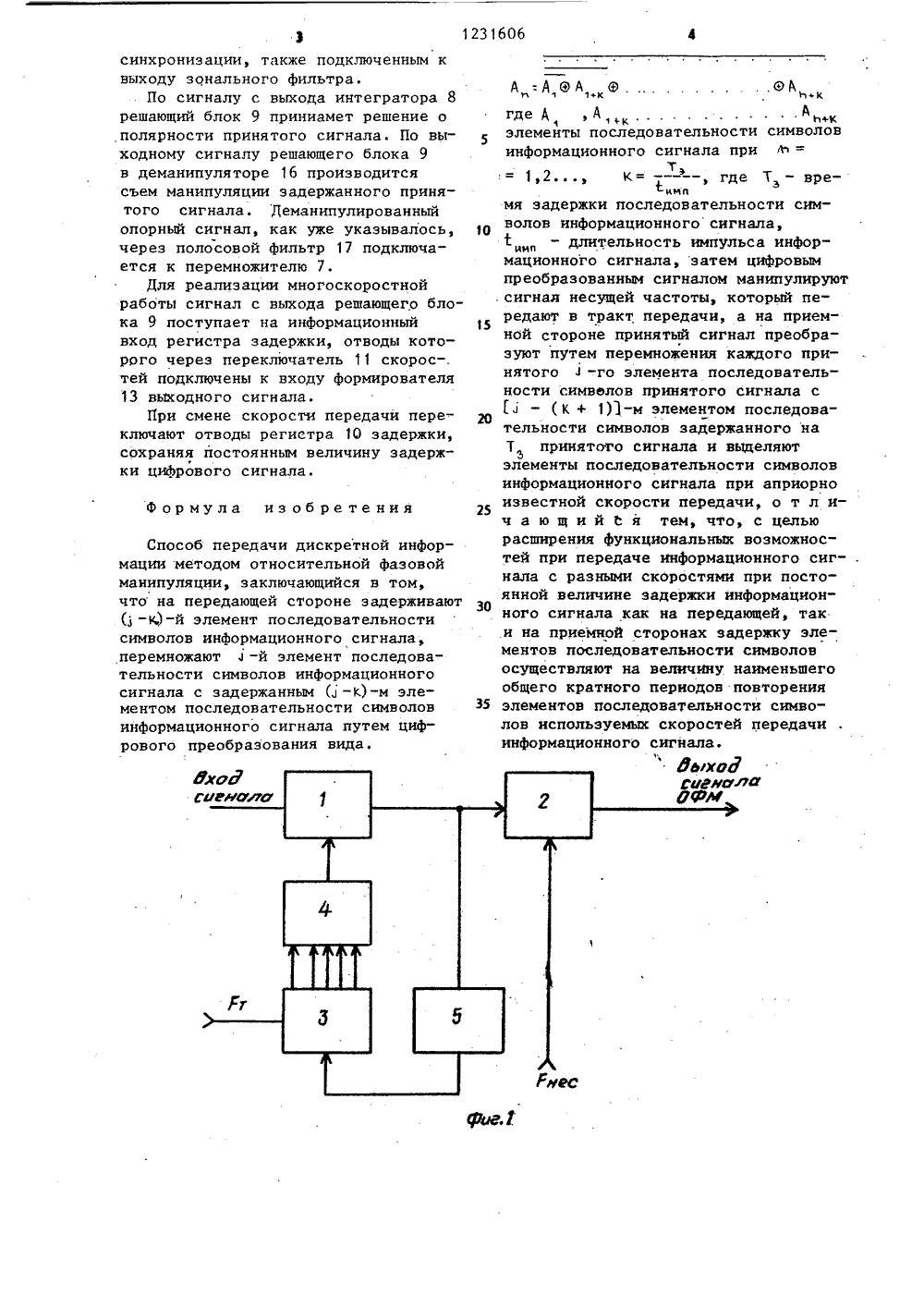

(19) (11) СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1).4 Н 03 ) 7/00, Н 5 1 ГОСУДАРСТВЕННЫЙ ПО ДЕЛАМ ИЗОБРЕТ МИТЕТ СССРЙ И ОТКРЫТИ РЕТЕНИТВУ ПИСАНИЕ ИЭО ВТОРСКОМУ СВИДЕТЕЛЬ(56) Петрович Н.Т. Передача дискретной информации в каналах с фазовой манипуляцией. Советское радио, 1965, с. 65.Авторское свидетельство СССР У 105692, кл. Н 04 1. 5/12, 1954.(54) СПОСОБ ПЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРМАЦИИ МЕТОДОМ ОТНОСИТЕЛЬНОЙ ФАЗОВОЙ МАНИПУЛЯЦИИ(57) Изобретение может быть использовано в системах передачи дискретной информации (ДИ), как радио, так и проводных, в которых производится изменение скорости передачи или требуется по эксплуатационным причинам обеспечить работу в некотором диапазоне скоростей. Расширяются функциональные возможности при передаче информационного сигнала (ИС) с разными скоростями при постоянной величине задержки ИС. На передающей и приемной сторонах производится сравнение по фазе или полярности информационных посылок, расположенных на временном интервале, равном наименьшему общему кратному периодов повторения рабочих посылок всех скоростей передачи. Главной .операцией является задержка сигналов при обработке на передающей и приемной сторонах на посто- се янную, не зависящую от скорости передачи величину, являющуюся наименьшим общим кратным периодов повторения по"1 сылок используемых скоростей передачи С ДИ. Дан пример выполнения устройства, реализующего предлагаемый способ. 2 ил.Фиакр30 Изобретение может быть использовано в системах передачи дискретнойинформации, как радио, так и проводных, в которых производится изменениескорости передачи или требуется по 5эксплуатационным причинам обеспечитьработу в некотором диапазоне скоростей.Цель изобретения - расширениефункциональных возможностей при передаче информационного сигнала сразными скоростями при постояннойвеличине задержки информационногосигнала.На передающей и приемной сторонах 15производится сравнение информационныхпосылок (по фазе или полярности),расположенных на временном интерва.ле, равном наименьшему общему кратному периодов повторения рабочих посылок всех скоростей передачи,Пусть аТ= ь 1, где а и Ь. - целые взаимно простые числа, Тогдаинтервал сравнения Т, = оТ = ЬТСледовательно на скорости К25сравнение производится через а сим 1волов а на скорости К = -- через9 2СИМВОЛОВТаким образом, главной операциейявляется задержка сигналов при обработке на передающей и приемной сторонах на постоянную, не зависящуюот скорости передачи величину, являющуюся наименьшим общим кратным периодов повторения посылок используемых скоростей передачи дискретнойинформации.На фиг1 изображена структурнаяэлектрическая схема передающеи сто 40роны; на фиг. 2 - структурная электрическая схема приемной стороны, реализующая способ передачи дискретнойинформации методом относительной фазовой манипуляции,45Передающая сторона содержит сумматор 1 по модулю два, фазный манипулятор 2, регистр 3 сдвига, переключатель 4 скоростей, инвертор 5.Приемная сторона содержит зональный фильтр 6, перемножитель 7, интегратор 8, решающий блок 9, регистр10 задержки, переключатель .11 скоростей, блок 12 тактовой синхронизации,формирователь 13 выходного сигнала, 55формирователь 14 опорного сигнала,содержащий линию 15 задержки, деманипулятор 16 и полосовой фильтр 17. Устройство, реализующее предлагаемый способ, работает следующим образом.На передающей стороне дискретный сигнал поступает на сумматор 1 по модулю два, на второй вход которого . поступает сигнал, прошедший последовательную цепь: инвертор 5 - регистр 3 сдвига на Я импульсных позиций - переключатель 4 скоростей.Регистр 3 сдвига в совокупности с сумматором 1 по модулю два обеспечивает алгоритм преобразования видаА= В,0+1,О+.При передаче в широком диапазоне скоростей переключатель 4 скоростей подключает к сумматору 1 по модулю два тот выход регистра 3 сдвига, номер которого равен И , где М - произведение . значений наименьшего общего кратного периодов повторенияпосылок во всем диапазоне скоростей. и рабочей скорости передачи.Для нормальной работы регистр 3 сдвига тактируется импульсами тактовой частоты, поступающими от источника сигнала.Такимеобразом, при изменении скорости передачи производится сравнение посылок, расположенных на временном интервале, равном наименьшему общему кратному периодов всех скоростей передачи.Выходы регистра 3 сдвига через переключатель 4 скоростей переключают к второму входу сумматора 1 по модуЛю два, который своим выходом подключен к фазовому манипулятору 2.На приемной стороне при реализации предлагаемого способа (реализация низкопорогового когерентного демодулятора со съемом манипуляции по цепи обратной связи по решению) принятый приемником сигнал с шумом, пройдя зональный фильтр 6, поступает на перемножитель 7 и линию 15 задержки формирователя 14 опорного сигнала.На второй вход перемножителя 7. поступает сигнал с выхода полосового фильтра 17 формирователя 14 опорного сигнала.Выходной видеосигнал с выхода перемножителя 7 интегрируется интегратором 8, пределы интегрирования которого задаются блоком 12 тактовойсинхронизации, также подключенным к выходу зонального фильтра.По сигналу с выхода интегратора 8 решающий блок 9 приниамет решение о полярности принятого сигнала. По выходному сигналу решающего блока 9 в деманипуляторе 16 производится съем манипуляции задержанного принятого сигнала. Деманипулированный опорный сигнал, как уже указывалось, через полосовой фильтр 17 подключается к перемножителю 7.Для реализации многоскоростной работы сигнал с выхода решающего блока 9 поступает на информационный вход регистра задержки, отводы которого через переключатель 11 скорос-. тей подключены к входу формирователя 13 выходного сигнала.При смене скорости передачи переключают отводы регистра 1 О задержки, сохраняя постоянным величину задержки цифрового сигнала.Ф ор мула из об ре те нияСпособ передачи дискретной информации методом относительной фазовой манипуляции, заключающийся в том, что на передающей стороне задерживают ( -К)-й элемент последовательности символов информационного сигнала, ,перемножают-й элемент последовательности символов информационного сигнала с задержанным ( -К)-м элементом последовательности символов информационного сигнала путем цифрового преобразования вида.+к"ИК где Д, А,+, "и+к элемейты последовательности символов информационного сигнала при Ф =эТ 1,2, к= --- , где Т - вреиип мя задержки последовательности символов информационного сигнала,- длительность импульса информационного сигнала, затем цифровым преобразованным сигналом манипулируют . сигнал несущей частоты, который передают в тракт передачи, а на приемной стороне принятый сигнал преобразуют путем перемножения каждого принятого 4 -го элемента последовательности симвелов принятого сигнала с- ( К + 1)1-м элементом последова тельности символов задержанного на Т принятно сигнала и выделяют элементы последовательности символов информационного сигнала при априорно известной скорости передачи, о т л ич а ю щ и й с я тем, что, с целью расширения функциональных возможностей нри передаче информационного сигнала с разными скоростями при постоянной величине задержки информационного сигнала как на передающей, так и на приемной сторонах задержку элементов последовательности символов осуществляют на величину наименьшего общего кратного периодов повторения З 5 элементов последовательности символов используемых скоростей передачи информационного сигнала.дьхоЫ

Смотреть

Заявка

3353551, 26.11.1981

ПРЕДПРИЯТИЕ ПЯ А-7956

ДАНИЭЛЯН СТАНИСЛАВ АРТАШЕСОВИЧ, СУПЕР ЮРИЙ МОИСЕЕВИЧ, ХАЙТИН ВЛАДИМИР АЙЗИКОВИЧ

МПК / Метки

МПК: H03L 7/00, H04L 5/12

Метки: дискретной, информации, манипуляции, методом, относительной, передачи, фазовой

Опубликовано: 15.05.1986

Код ссылки

<a href="https://patents.su/4-1231606-sposob-peredachi-diskretnojj-informacii-metodom-otnositelnojj-fazovojj-manipulyacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ передачи дискретной информации методом относительной фазовой манипуляции</a>

Похожие патенты
