Регенератор дискретных сигналов

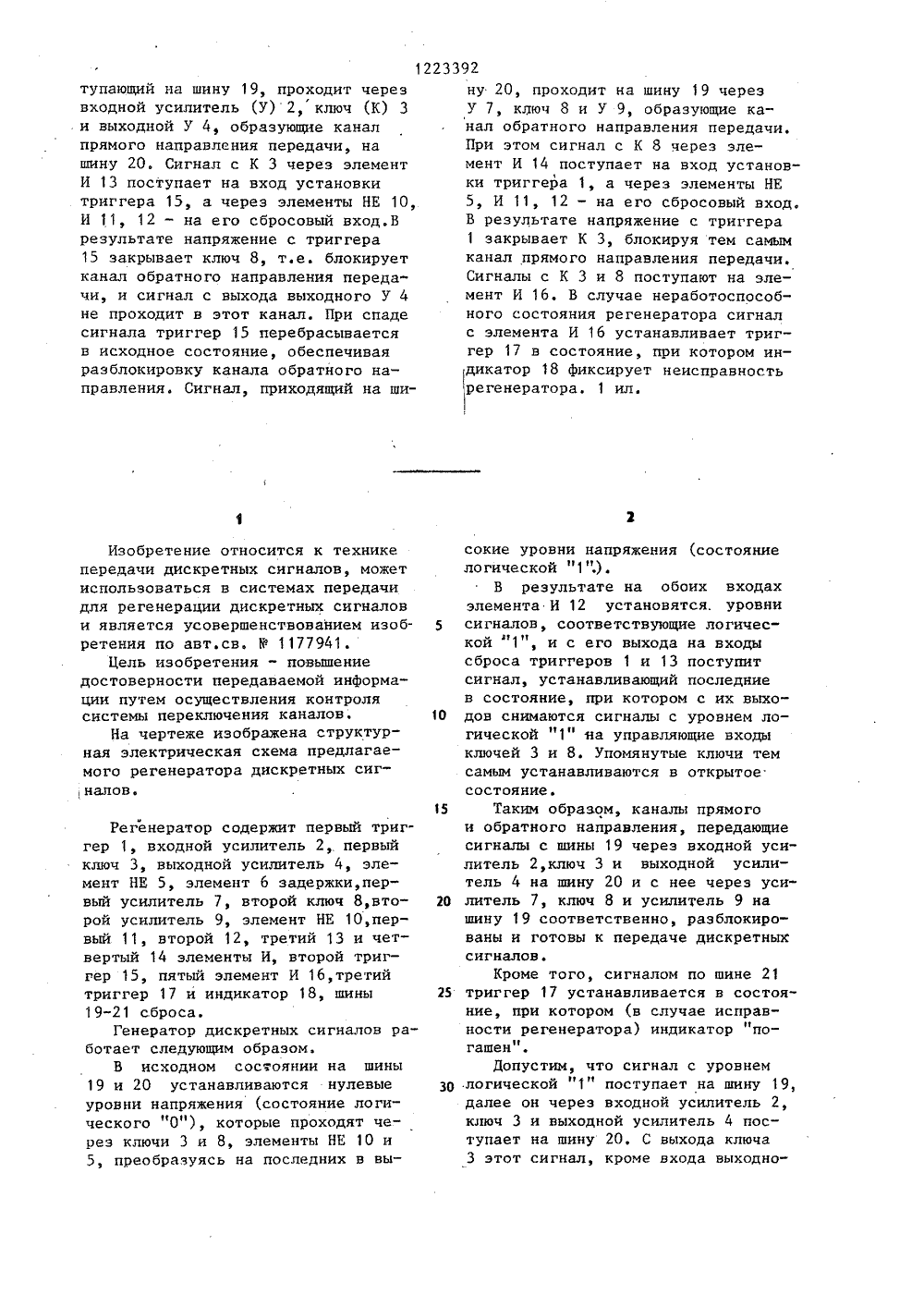

)9) 61) А 04 1. 2520 1 ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМФ СВИДЕТЕЛЬСТВУ в 13и А.п. Игонин(088.8)тельство СССР ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИ(54) РЕГЕНЕРАТОР ДИСКРЕТНЫХ СИГНАЛОВ(57) Изобретение может использоваться в системах передачи дискретныхсигналов. По отношению к основномуавт.св. В 1177941 повышается достоверность передаваемой информации путем осуществления контроля системыпереклн)чения каналов, Сигнал, пос12 тупающий на шину 19, проходит через входной усилитель (У) 2, ключ (К) 3 и выходной У 4, образующие канал прямого направления передачи, на шину 20. Сигнал с К 3 через элемент И 13 поступает на вход установки триггера 15, а через элементы НЕ 10, И 11, 12 - на его сбросовый вход.В результате напряжение с триггера 15 закрывает ключ 8, т.е. блокирует канал обратного направления передачи, и сигнал с выхода выходного У 4 не проходит в этот канал. При спаде сигнала триггер 15 перебрасывается в исходное состояние, обеспечивая разблокировку канала обратного направления. Сигнал, приходящий на ши 23392ну 20, проходит на шину 19 через У 7, ключ 8 и У 9, образующие канал обратного направления передачи, При этом сигнал с К 8 через элемент И 14 поступает на вход установки триггера 1, а через элементы НЕ 5, И 11, 12 - на его сбросовый вход, В результате напряжение с триггера 1 закрывает К 3, блокируя тем самым канал прямого направления передачи.Сигналы с К 3 и 8 поступают на элемент И 16. В случае неработоспособного состояния регенератора сигнал с элемента И 16 устанавливает триггер 17 в состояние, при котором индикатор 18 фиксирует неисправность регенератора. 1 ил.Изобретение относится к технике передачи дискретных сигналов, может использоваться в системах передачи для регенерации дискретных сигналов и является усовершенствованием изобретения по авт.св. Р 1 177941.Цель изобретения - повышение достоверности передаваемой информации путем осуществления контроля системы переключения каналов.На чертеже изображена структурная электрическая схема предлагаемого регенератора дискретных сигналов. Регенератор содержит первый триггер 1, входной усилитель 2, первый ключ 3, выходной усилитель 4, элемент НЕ 5, элемент 6 задержки,первый усилитель 7, второй ключ 8,второй усилитель 9, элемент НЕ 10,первый 11, второй 12, третий 13 и четвертый 14 элементы И, второй триггер 15, пятый элемент И 16,третий триггер 17 и индикатор 18, шины 19-21 сброса.Генератор дискретных сигналов работает следующим образом.В исходном состоянии на шины 19 и 20 устанавливаются нулевые уровни напряжения (состояние логического "0"), которые проходят через ключи 3 и 8, элементы НЕ 10 и 5, преобразуясь на последних в вы 5 1 О 15 2025 ЗО сокие уровни напряжения (состояние логической "1").В результате на обоих входах элемента И 12 установятся. уровни сигналов, соответствующие логической "1", и с его выхода на входы сброса триггеров 1 и 13 поступит сигнал, устанавливающий последние в состояние, при котором с их выходов снимаются сигналы с уровнем логической "1" яа управляющие входы ключей 3 и 8. Упомянутые ключи тем самым устанавливаются в открытое.состояние.Таким образом, каналы прямого и обратного направления, передающие сигналы с шины 19 через входной усилитель 2,ключ 3 и выходной усилитель 4 на шину 20 и с нее через усилитель 7, ключ 8 и усилитель 9 на шину 19 соответственно, разблокированы и готовы к передаче дискретных сигналов.Кроме того, сигналом по шине 21 триггер 1 устанавливается в состояние, при котором (в случае исправности регенератора) индикатор погашен".Допустим, что сигнал с уровнем логической "1" поступает на шину 19, далее он через входной усилитель 2, ключ 3 и выходной усилитель 4 поступает на шину 20, С выхода ключа 3 этот сигнал, кроме входа выходного усилителя 4, поступает на второй вход элемента И 16, через элемент И 13 на вход установки триггера 15, а через элемент НЕ 10, элементы И 11 и 12 снимает активный уровень напряжения с его сбросового входа.Таким образом, через время, определяемое задержкой входного усилителя 2, ключа 3 и элементом И 13, триггер 15 изменяет свое состояние на противоположное и закрывает ключ 8 (блокирует канал обратного направления передачи). Через время, определяемое задержкой прохождения выходного усилителя 4 и усилителя 7, сигнал поступает на инФормационный вход ключа 8, но так как последний закрыт, состояние логического "О" на его выходе сохраняется неизменным, и, следовательно, (на входах элемента И 16 - комбинация сигналов "О" и "1") сохраняется неизменным и состояние триггера 17.При спаде сигнала уровень логического "0" с выхода ключа 3 через элемент НЕ 10, элемент И 11, элемент 6 задержки и элемент И 12 поступает на сбросовый вход триггера 15 и перебрасывает его в исходное состояние. Величина задержки сигнала элементом 6 задержки выбирается больше величины задержки сигнала выходным усилителем 4 и усилителем 7, что обеспечивает снятие блокировки канала обратного направления после того, как спад сигнала (уровень логического "0") распространится до инФормационного входа ключа 8, и исключает появление в канале прямого направления импульсов со стороны канала обратного направления.Иными словами, при прохождении сигнала по каналу прямого направления передачи на выходе ключа 8 сохраняется состояние логического "0" и на первом входе элемента И 16 сохраняется, тем самым, исходное состояние триггера 17.В случае, когда сигнал приходит на шину 20, он через усилитель 7, ключ 8 и усилитель 9 поступает на шину 19 и далее в линию связи, т.е. транслируется по каналу обратного направления. Одновременно с выхода ключа 8 этот сигнал логической "1" поступает на первый вход элемента И 16, через элемент И 14 поступает на вход установки триггера 1, а через элемент НЕ 5, элементы И 11 и 121223392 5 1 О 15 20 Таким образом, при передаче сигнала по каналу прямого или обратного направления передачи при отсутствии отказов в аппаратуре ретранслятора на входах элемента И 16 имеет место комбинация сигналов,которая не Формирует на его выходе сигнал и триггер 17 находится в состоянии, при котором индикатор 18погашенНеработоспособное состояние регенератора характеризуется в отсутствии входных сигналов (на шинах 19 и 20 - уровни, соответствующие логическому "0") или постоянными11 н уровнями напряжения логической 1 одновременно на выходах ключей 3 и 8, или на одном из ключей.В первом случае возникновение1 11 уровней напряжения логической 1 на входах элемента И 1 6 вызывает поя вление на е го выходе сигнала , устанавливающего триггер 1 7 в состояние , при котором индикатор 1 8 " зажигается " , Фиксируя отказ ре генератораа .Во втором случае при передаче сигнала по каналу прямого н аправления передачи постоянный уровень логиче с кой " 1 " на выходе ключа 8 (нач н 1 пример) и сигнал логической 1 с выхода ключа 3 вызывают формирование на выходе элемента И 16 сигнала, устанавливающего триггер 17 в положение, при котором индикатор 18 25 30 35 40 4550 55 снимает активный уровень напряжения с его сбросового входа. В результате аналогично описанному происходит блокировка канала прямого направления.При спаде сигнала его уровень логической "0" с выхода ключа 8 через элемент НЕ 5, элемент И 11, элемент 6 задержки и элемент И 12 поступает на сбросовый вход триггера 1 и перебрасывает его в исходное состояние, которое обеспечивает раз. блокировку канала прямого направления, и оба канала устанавливаются в исходное состояние.Таким образом, при прохождении сигнала по каналу обратного направления передачи на выходе. ключа 3 сохраняется состояние логического "0", следовательно, сохраняется сос тояние логического "0" и на втором входе элемента И 16 и сохраняется исходное состояние триггера 17,Составитель Н. ЛазареваТехред И.Попович Корректор Л. Пилипенко Редактор Н. ,анкулич Тираж б 24 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 1726/бО филиал ППП "Патент", г. Ужгород, ул. Проектная,4 3фиксирует неисправность регенератора. Аналогично неисправйость фиксируется при постоянном уровне логической "1" на выходе ключа 3 при передаче сигнала по каналу обратного направления передачи.Таким образом, по индикатору 18 сразу определяется момент появления недостоверной информации, что дает возможность оператору принять меры по устранению неисправности, не допуская недостоверности выходной информации. Тем самым обеспечивается возможность повышения достоверности информации,После устранения неисправности в аппаратуре регенератора триггер 1 устанавливается в исходное состоя.ние сигналом, формируемым по шине 21. Постоянный уровень логической "1" на выходе ключа 3 или 8 возникает при отказе какого-либо элемента в системе переключения каналов 1223392 .б(ключи 3 и 8, элементы И 11, 12, 14,13, элементы НЕ 10 и 5, элемент 6задержки, триггеры 1 и 15), при котором триггер 1 или 15 перестаютуправляться и постоянно находятсяв состоянии, открывающем ключи 3или 8. формула изобретенияО Регенератор дискретных сигналовпо авт.св. Р 1177941, о т л и ч а ющ и й с я тем, что, с целью повышения достоверности передаваемой 15 информации путем осуществления контроля системы переключения каналов,в него введены последовательно соединенные пятый элемент И, третийтриггер и индикатор, причем выход 20 второго ключа соединен с первым входом пятого элемента И, второй входкоторого соединен с выходом первогоключа, вход сброса третьего триггера соединен с шиной сброса.
